Замена стартера Форд Фокус 1

При запуске стартер с поступательно-винтовым приводом вдыхает жизнь в двигатель Ford Focus.

• При повороте ключа в направлении Start, т.е. «пуск», клемма 50 в замке зажигания подает электроэнергию на электромагнитный выключатель вверху на стартере.
• Пусковая вилка сдвигает шестерню стартера на вертикальной резьбе якорного вала в зубчатый венец на маховике двигателя (поступательный путь).
• В конце поступательного движения шестерня стартера находится непосредственно перед зубчатым венцом маховика. Теперь электромагнитный выключатель посредством главных контактов высвобождает полный ток аккумулятора {клемма 30). Шестерня завинчивается дальше в зубчатый венец и создает силовое замыкание (винтовой путь) — стартер прокручивает двигатель.
• Как только двигатель заводится и вы отпускаете ключ зажигания, электромагнитное поле в обмотке удержания электромагнитного выключателя исчезает. Возвратная пружина теперь оттягивает пусковую вилку в положение покоя. Шестерня стартера выходит из маховика, подача тока на стартер прерывается.

Конструктивные элементы стартера: 1. стартер в сборе; 2. электромагнитный выключатель; 3. пусковая вилка; 4. щиток ведущего подшипника; 5. шестереночный привод со свободным кодом; 6. анкер с коллектором; О щеткодержатель; 7. щиток коллекторного подшипника с мелкими деталями для установки аксиального зазора подшипника.

Демонтаж
Если стартер бастует, то часто в этом повинно несколько узлов. Например, заклинили или изношены электромагнитный выключатель или графитовые щетки. Опорные шейки анкерного вала тоже могут стереться в опорах. До того как приступить к ремонту, лучше примите решение в пользу стартера по обмену или подержанного агрегата в хорошем состоянии из автомобиля после аварии. В качестве запчастей Ford предлагает стартеры по обмену только в сборе.

Этапы работы
1. Отсоедините провод массы аккумулятора. В автомобилях с рабочим объемом двигателя 1,4/1,6 л и с дизельным двигателем демонтируйте воздушный фильтр.
2. Отсоедините от стартера провод главного тока, отсоедините провод управления от электромагнитного выключателя.
3. Вывинтите крепежные боты на колоколе сцепления, снимите стартер с колокола сцепления.

Информация актуальна для автомобилей Форд Фокус 1 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

carpod.ru

Как снять стартер форд фокус: и замена, своими руками,фото,и-видео.

Для снятия стартера Форд Фокус 2 с двигателем 1.6

Инструменты:

— насадка-звёздочка; TORX Т-30.

-ключ-трубка на 10 и 13;

-плоская отвёртка; — рожковый ключ на 10 и 17.

Набор ключей для любых работ авто

Пошаговая инструкция:

1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
4. соединяющую фильтр и воздушный коллектор.
5. Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
6. Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
7. Снять защиту мотора.
8. Далее снять щуп.

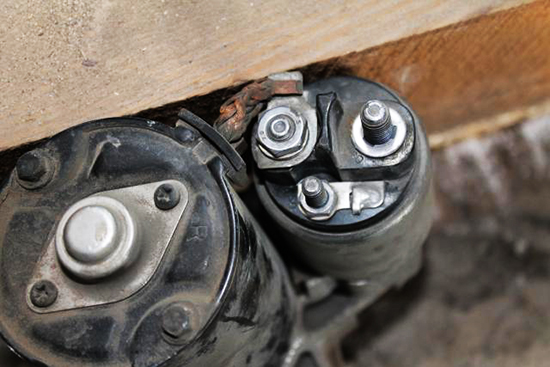

9. Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
10. После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.
11. Остаётся вытащить стартер.
12. Установка происходит в обратной последовательности.

    отсоединяем клемму АКБ



    Вытаскиваем щуп открутив болт под звездочку. на=20



    Снять защиту ключом под



    Откручиваем щуп

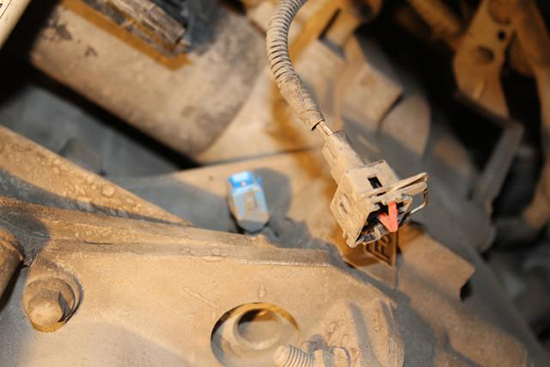

    Снимаем разъём проводки



    Откручиваем болт



    Сняли разъём, который соединяет старте

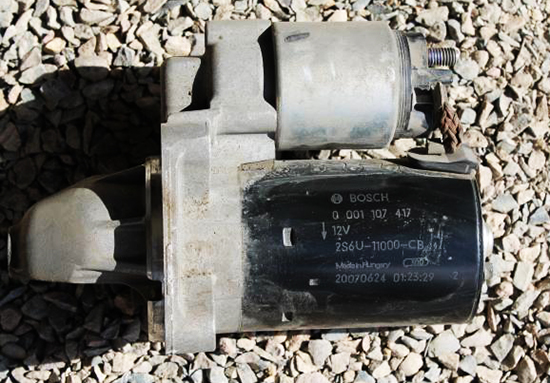

    Стартер новый

    Стартер Форд Фокус 1.6

    (Видео) по замене стартера на Форд Фокус.

Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс,  который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт   За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.

Похожие записи:

Запись опубликована 01.01.2016 автором arbi в рубрике Ремонт Форд Фокус 2.

ford-focus-fan.ru

Как снять стартер на Форд Фокус 2 — пошаговая инструкция

Всем привет! Сегодня поговорим о стартерах. Как вы помните, совсем недавно мы рассказывали о том, как снять стартер на Форд Мондео своими руками, на этот раз вы узнаете о том как снять стартер на Форд Фокус 2.

Снятие стартера Ford Focus 2 обычно производится в случае его неисправности, для ремонта или полной его замены. Процедура эта особой сложностью не отличается, однако не обладая необходимыми знаниями и инструментами, можно изрядно намучиться или что-нибудь сломать.

Итак, подготовьте инструмент, вам потребуется:

1. Плоская отвертка.
2. Ключи на «8, 10 и 17».
3. Звездочка (TORX).
4. Торцовый на «10 и 13».

Снимем стартер Форд Фокус 2 своими руками — пошаговый фотоотчет

1. Первым делом рекомендую записать код разблокировки магнитолы, он понадобится после выполнения работы.
2. Далее снимите крышку АКБ и открутите скобу крепления аккумулятора.
3. Отключите аккумуляторные клеммы.
4. Затем снимите переднюю крышку защитного короба АКБ.
5. Ослабив хомут воздухозаборника, снимите гофру, которая соединяет корпус воздушного фильтра и воздуховод.
6. Потяните трубку, соединяющую фильтра и крышку клапанов, в нижней части имеется фиксатор, который удерживает эту трубку снизу. Трубка останется на корпусе фильтра, вам необходимо отключить только от крышки клапанов.
7. С обеих сторон на воздушном фильтре имеются крепежи (втулки), потяните корпус фильтра вверх, таким образом, чтобы не повредить их.
8. Приподнимите декоративную накладку расположенную между радиатором и декоративной решеткой, затем со стороны радиатора отсоедините две защелки, которыми крепится воздушный фильтр. Теперь можно вытянуть его.
9. Таким образом у вас образуется доступ к двум верхним болтам крепления стартера. Возьмите ключ TORX (звездочка) и открутите контрольный щуп проверки уровня масла в двигателе. Это необходимо для того чтобы обеспечить доступ к гайкам крепления стартера.
10. Далее снимите защиту двигателя, используя ключи на «8, 13 и 17» и достаньте щуп.
11. При помощи торцового ключа на «10» и «13» открутите крепежные гайки проводов питания, которые идут к втягивающему реле стартера. Потяните пластиковую колодку в направлении правого колеса, затем снимите колодку со стартера.
12. Снимите с датчика колодку и теперь смело можете откручивать гайки крепления стартера и снимать сам стартер.

Все — стартер снят! Произведите ремонт стартера или его замену и выполните сборку, она, по традиции, выполняется в обратном порядке. На этом у меня все, теперь вы знаете о том, как правильно снять стартер Форд Фокус 2 своими руками.

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Стартер. (Р) (с. 53) — Ford Focus 1

Всем привет!
Столкнулся, как и многие, с ремонтом и профилактикой стартера. (Моторкрафт)
1. Замена щеточного узла целиком, он теперь на металлическом основании, пришлось пересверливать отверстия крепления(размечал штангелем, сверло 4мм) это было самое простое.
2. Замена бендикса. Родной, как позже выяснилось, был всё таки неисправен. Да износ шестерни и торца венца присутствует в пределах 1мм, но высота зубьев там и там в отличном состоянии!
3. Устранение люфтов коромысла(поводок втягивающего-коромысло и коромысло-корпус). Дело в том, что при подаче напряжения на втягивающее реле, бендикс выходит в рабочее положение и упирается, НО при нажатии пальцем на корпус бендикса в исходное положение появляется зазор в 3-4мм. Из-за этого зазора у меня бендикс выходил из зацепления с венцом маховика и происходило проскальзывание шестерни бендикса.

Что было сделано? а)надет отрезок изоляции кабеля на верхнюю вилку;
б)упор оси качения коромысла(резиновая г-образная хреновина,которая стоит под втягивающим), её металлическая часть была извлечена из резины и обточена перпендикулярно оси качения коромысла, на ширину чуть шире, чем ширина места качения коромысла. Затем изготовил проставку толщиной 1мм по форме этого металлического упора. Проставка в нижней части имеет прорезь, сквозь которую она удерживается от выпадения, смещенич и пр.(получается сэндвич: резинка-проставка-упор). Возможно требуется замена самого коромысла, но не факт, что новое коромысло будет требуемой толщины в месте качения.
4.Также были очищены плоскости прилегания сердечника втягивающего и ответной части в самом корпусе втягивающего реле. В результате проведенных работ, бендикс уверенно входит в зацепление, происходит прокручивание к/вала двигателя успешно, третий день пользуюсь автомобилем, пока проблем со стартером не наблюдается.

ffclub.ru

10.7. Ford Focus II. Снятие и разборка стартера — «ВАЖНО ВСЕМ»

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

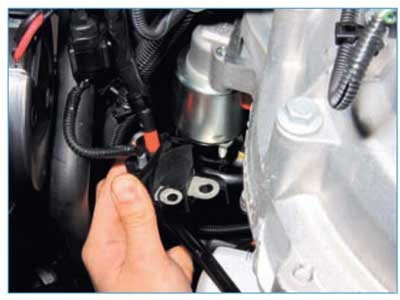

Отсоединяем колодку проводов от тягового реле стартера.

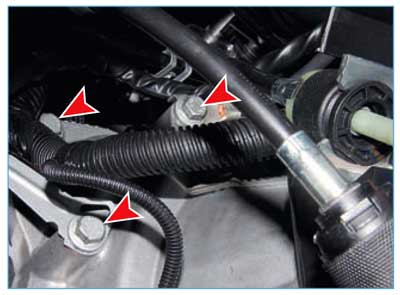

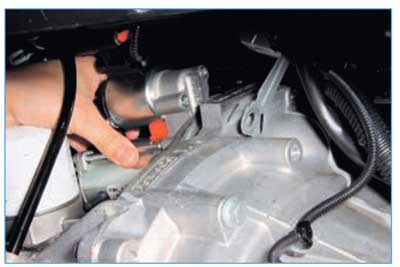

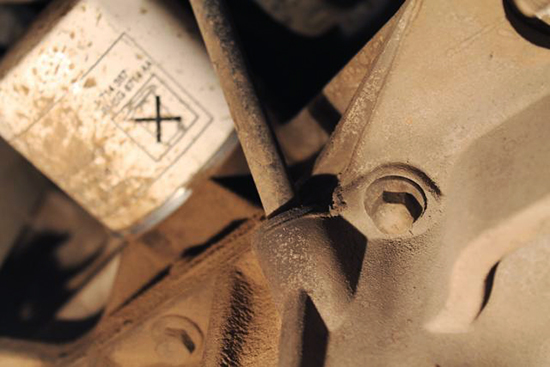

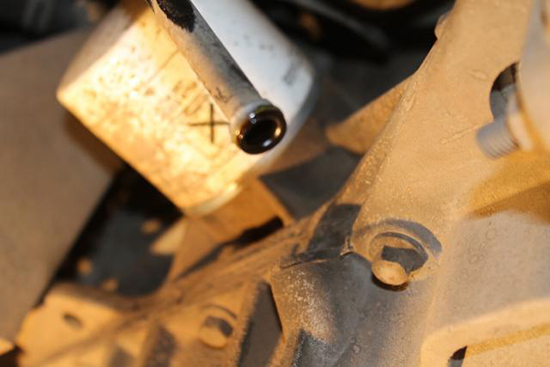

Головкой «на 13» отворачиваем три болта крепления стартера.

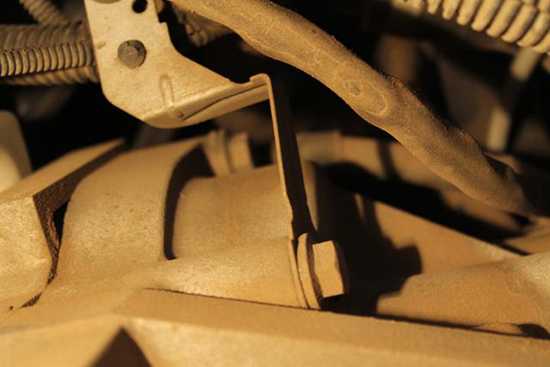

Нижний болт крепит также кронштейн жгута проводов.

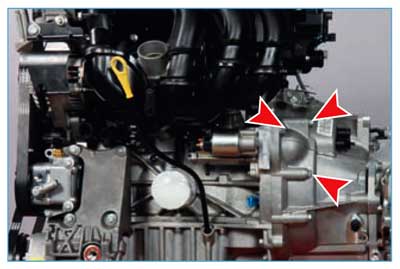

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

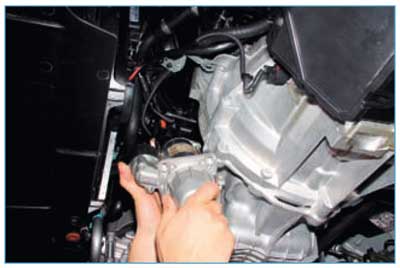

Выводим стартер из картера сцепления…

…и снимаем стартер.

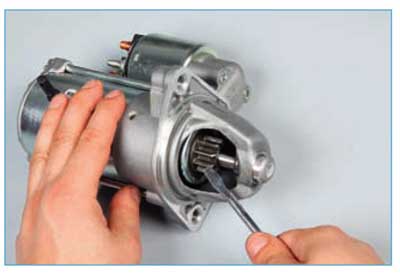

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.
Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

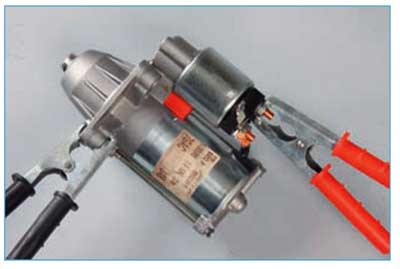

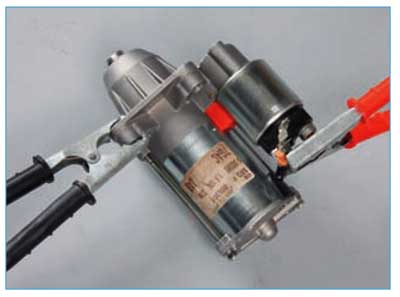

Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

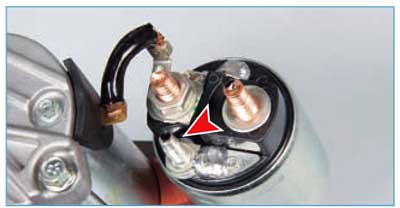

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.

При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.
При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер в обратной последовательности.

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

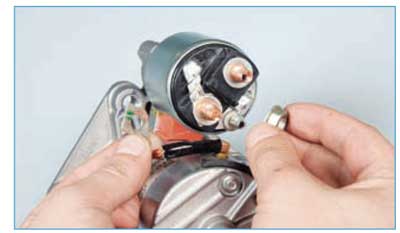

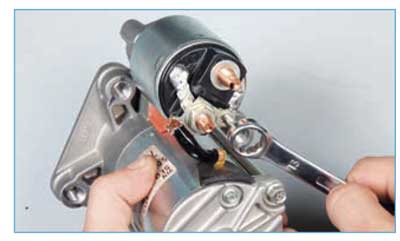

Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

…и снимаем гайку и наконечник провода.

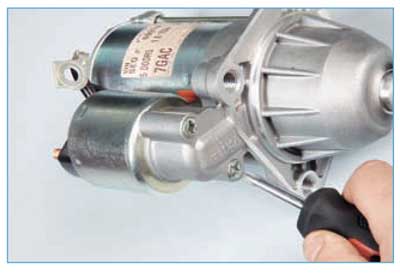

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

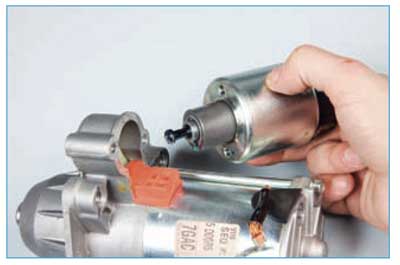

Снимаем тяговое реле.

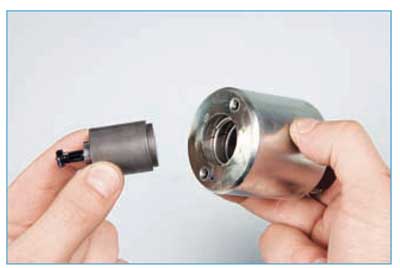

Вынимаем якорь тягового реле…

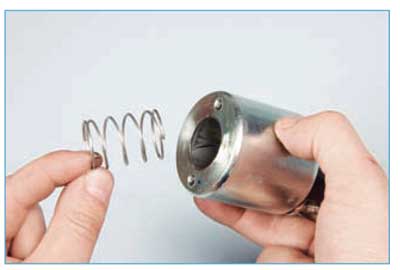

…и пружину якоря.

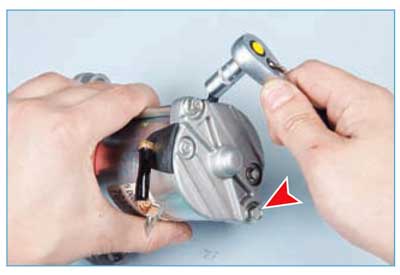

Головкой «на 8» отворачиваем два стяжных болта.

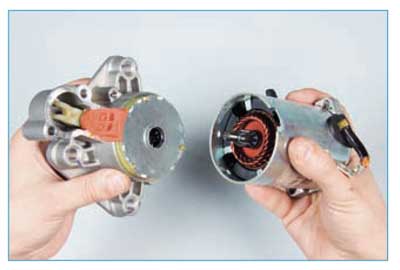

Снимаем переднюю крышку.

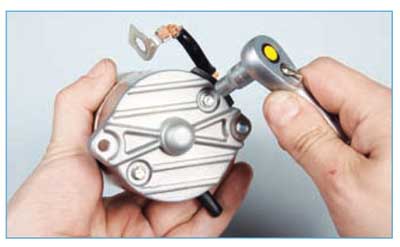

Головкой «на 5,5» отворачиваем два болта…

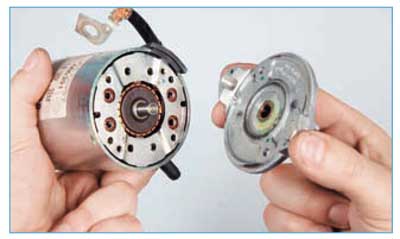

…и снимаем заднюю крышку.

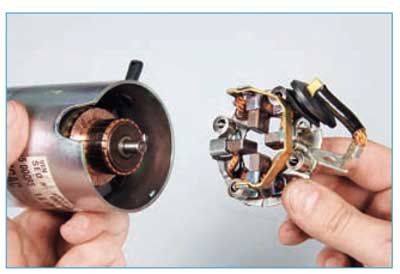

Снимаем щеткодержатель.

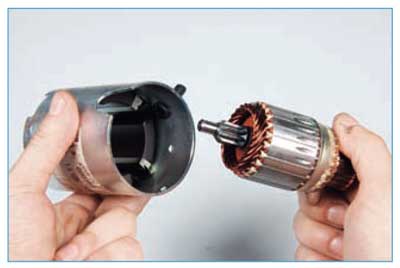

Вынимаем якорь из корпуса стартера.

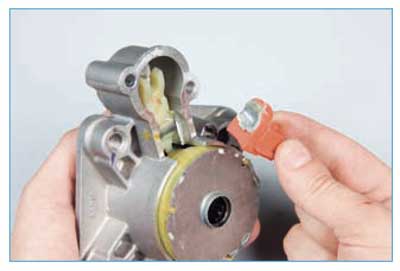

Поддев отверткой…

…снимаем опору рычага привода.

Вынимаем привод из передней крышки.

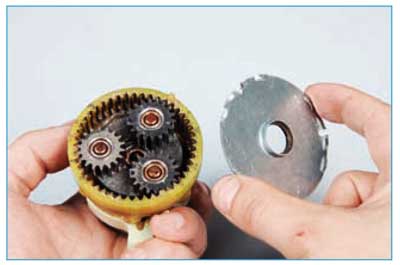

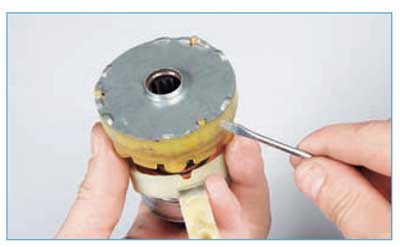

Отверткой поддеваем крышку…

…и снимаем крышку планетарного редуктора.

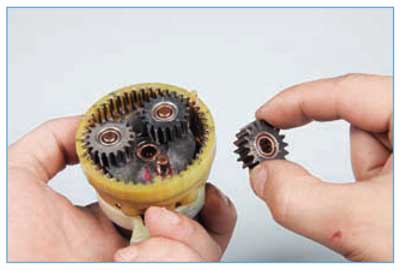

Вынимаем три сателлита планетарного редуктора.

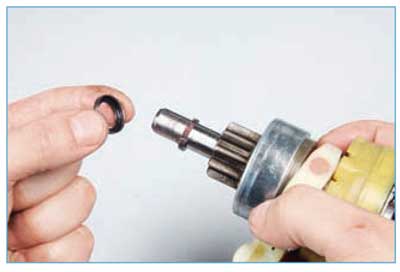

Снимаем ограничительное кольцо.

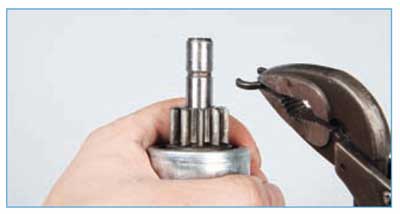

Пассатижами снимаем запорное кольцо.

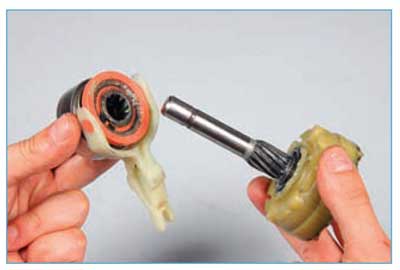

Снимаем обгонную муфту с шестерней привода в сборе.

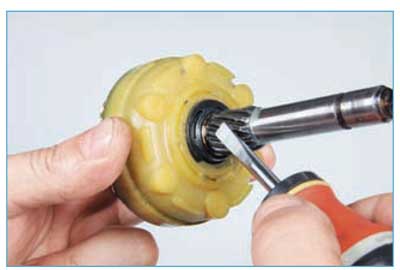

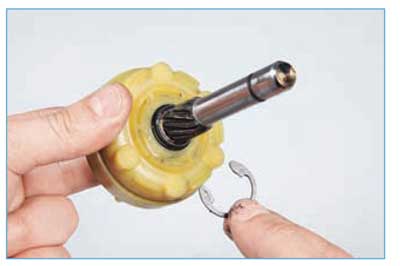

Отверткой сдвигаем из проточки…

…и снимаем стопорное кольцо.

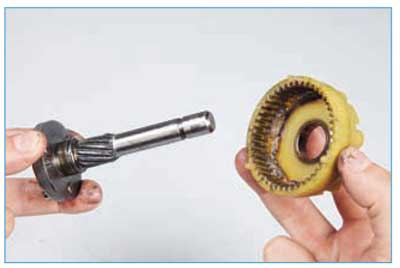

Снимаем коронную шестерню с вала привода

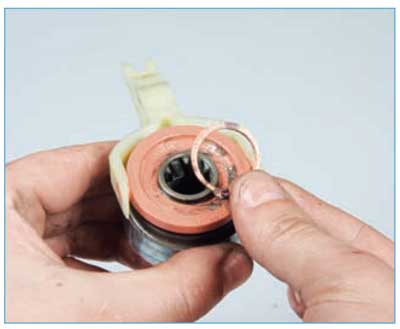

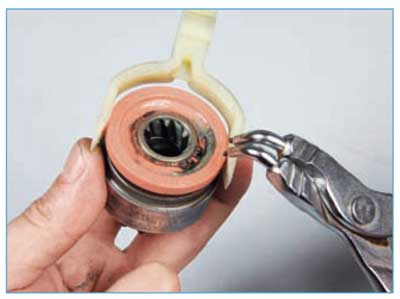

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

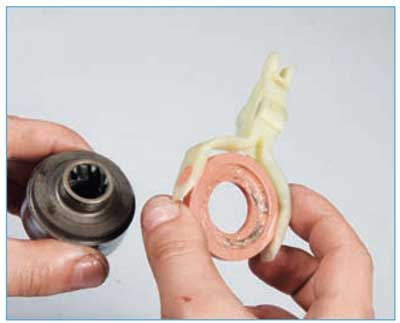

Снимаем рычаг привода.
Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

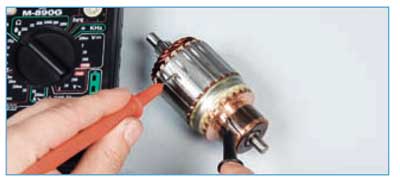

Омметром проверяем замыкание обмотки якоря на его сердечник.
Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Проверяем держатели изолированных щеток на замыкание с «массой».
Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.
Сборку стартера выполняем в обратной последовательности.
На шестерни планетарного редуктора наносим смазку ШРУС-4.
Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

vajnovsem.ru

Стартер на ФФ2 (с. 15)

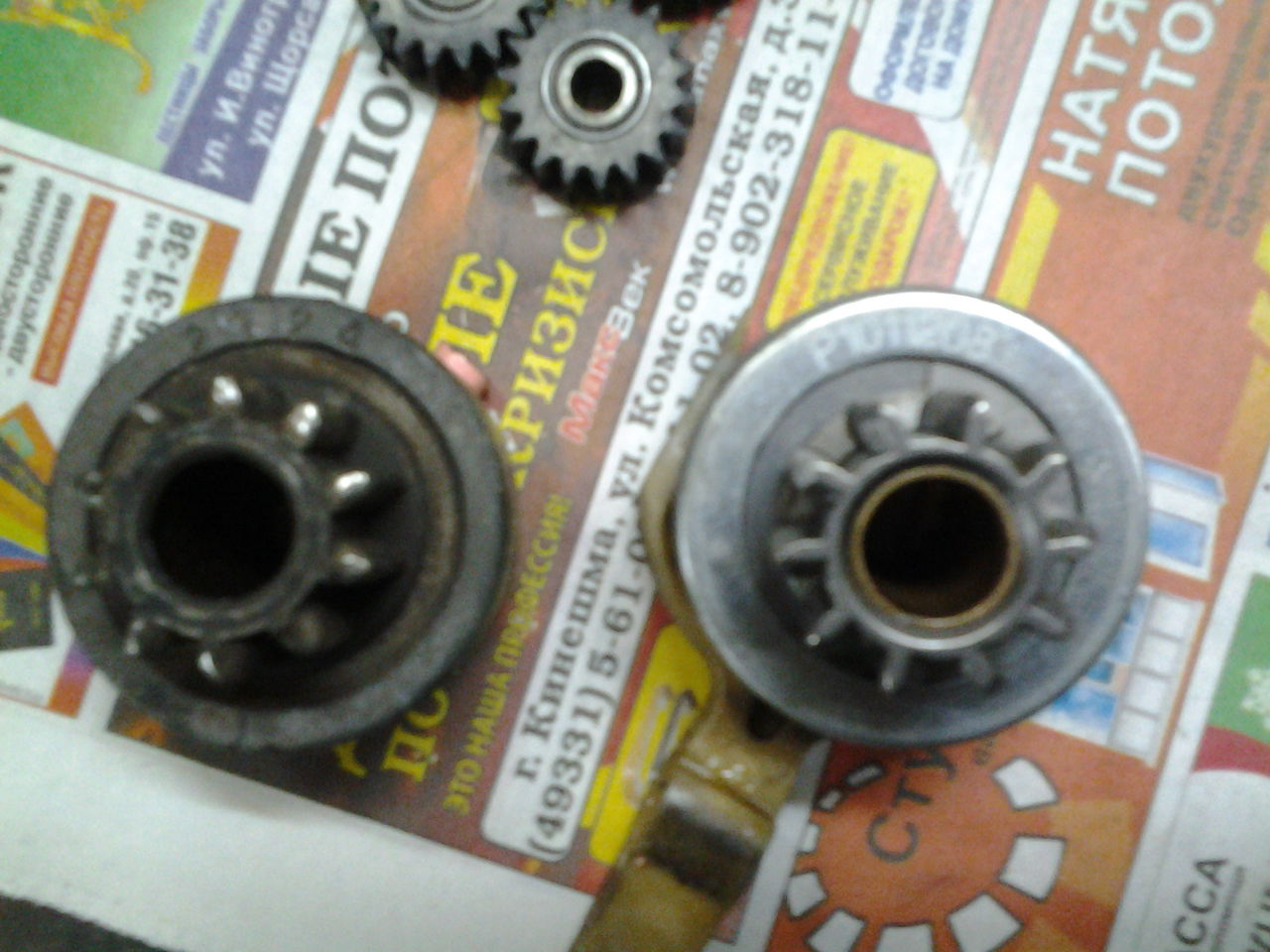

Поменял бендикс (1 006 209 804). Симптомы предшествующие замене как и у всех — холодная заводится сразу, на горячую с N-ного раза. У меня 1,6 — 115. И так как пишут, что снимать стартер на 115 сложно, то вкратце напишу как сделал я.
Отключил аккум. Открутил клемму с генератора, а провод протолкнул вниз (очковал, что сложно будет вернуть на место, но, как показала практика, зря). Снял воздушный патрубок с возд. фильтра и с дроссельной заслонки. Открутил дроссельную заслонку и снял (отверстие аккуратно заткнул тряпкой). После этих манипуляций получаем сверху доступ ко всем трём болтам крепления стартера, которые я сразу и открутил. Так же пришлось из держателя вынуть трос (я так понимаю), который мешает подобраться к самому верхнему болту (но если сможете, то можно и не вытаскивать, я рожковым ключом стронул, а затем пальцами выкрутил). Сам держатель из жести, поэтому прикладываем немного усилий. Откручиваем щуп измерения масла и вытаскиваем его из двигателя (не только сам щуп, но и его провод). Вставить будет не сложно. Далее машину на подъёмник или эстакаду, или у кого что есть. Снимаем защиту движка и отстёгиваем колодки проводов на стартере (точнее на том проводе, который мы скинули с генератора). Из двигателя тоже достал какой-то провод (он перед носом, понять не сложно). В принципе, болты уже откручены, поэтому начинаем вынимать стартер: отодвигаем его от двигателя (пришлось по нему стукнуть, чтоб оторвался от движка — типа прикипел), и, вращая вокруг своей оси (туда-сюда) вытаскиваем. Теплообменник снимать не пришлось, но трубки, входящие в него, приходилось активно сдавливать и прижимать к радиатору. Главное не бояться и действовать смелее. Когда стартер повис на проводе — он откручивается. Здесь уже сложностей не будет.

Стартер снял, перебрал, продул от пыли — главное запомнить, как разбирали (инструкции есть, дополнительно описывать не буду). Бендикс садил БЕС смазки, а вот втягивающее чем-то намазали (я у друга в автосервисе был, у них там всё есть, поэтому название не знаю). Собрали — проверили на аккумуляторе — всё работает.

Ну и поставили на место. Если хорошо запомнить как вытаскивали (в каком положении он был), то не будет проблем с тем, чтобы ТАК ЖЕ его засунуть на место. На всё ушло пара часов неспешного «ремонта». Движок завёлся с первого раза. Блин, так клёво

P.S. Если будут какие-то проблемы, я напишу.
P.P.S. Хотя я и был в автосервисе, но снятием занимался я сам, поэтому если будут вопросы — пишите.
