Замена задних стоек ВАЗ 2110 без лишних проблем



Любой автолюбитель в курсе, что замена задних стоек автомобиля – следствие постоянной езды по дорожному полотну с ямами и рытвинами. Работа по установке задней стойки ВАЗ 2110 должна проводиться профессионально, с использованием необходимого оснащения.

Стойки «десятки», как, впрочем, и других легковых автомобилей, предназначены для гашения колебаний, которые передаются с подвески на кузовное оперение при езде по дорогам с плохим состоянием поверхности. При дорогах плохого качества нагрузка на эти элементы конструкции подвески возрастает вдвое. Предельному давлению подвергаются задние опоры стоек ВАЗ 2110, которые, фактически принимают на себя основные нагрузки.

Корректная эксплуатация этих компонентов задней подвески позволяет сохранить комфорт при движении автотранспортного средства с соблюдением требований по безопасной езде в автомобиле.





Задние стойки также предназначены для оптимизации степени износа этого ходового узла автомобиля. Вкупе с амортизаторами они минимизируют вертикальные движения транспортного средства при движении. Ведь в момент отрыва колес от трассы они выключаются из процесса торможения, на них не действуют функции механизмов и физических законов движения. Все это значительно влияет на безопасность управления ТС.

Также сложно обеспечить комфорт участникам движения без хороших амортизационных качеств подвески. Каждая неровность на дороге, резкое торможение без компенсационного воздействия задней стойки транслируется в салон в полной мере, создавая предпосылки к аварийным ситуациям.





Так случается, что груженая «десятка» задевает за подкрылки колесами заднего хода. Для увеличения клиренса и решения этой проблемы автолюбителями монтируются т.н. проставки задних стоек ВАЗ 2110, которые размещаются между нижней плоскостью амортизаторов и кронштейнами заднего траверса (балки).



При увеличении заднего клиренса происходят изменения следующих характеристик автомашины:



• позиция РД (регулятора давления) заднего контура тормозов;
• вектор направления света передней оптики;
• кастор (угловое расстояние осевого наклона поворота передней колесной пары в продольном сечении).



Если две первых позиции подлежат саморегулировке, то угловое расстояние необходимо устанавливать на специализированном предприятии.



Когда после пробега в 30 000 км стучит задняя стойка ВАЗ 2110, крайне сложно навскидку назвать, что является основанием для этого. Причин может быть несколько:

1. Если при эксплуатации авто по ухабистой дороге раздается стук, то в большинстве случаев так функционируют амортизаторы с дефектом, требующие обновления.
2. Если при осмотре замечен дефект (износ) втулок рычагов задней подвески, то необходимо произвести замену рычагов.
3. При «просевшей» пружине требуется демонтаж и установка новой детали.
4. Стук — следствие некачественной затяжки крепежа амортизатора или износа его втулок из резины, смонтированных в проушинах.
5. Стук может являться следствием частых действий по перегрузке задней подвески или при ее дефекте – деструкции буферного элемента хода сжатия.
6. Он появляется при дефектах пружин этого узла, а также при нарушении коаксиальности задней оси авто по причине деформации рычажных втулок.



При прослушивании скрежета, исходящего от рычагов, они подлежат замене. Одним из методов определения посторонних звуков является освобождение багажного отделения от груза. Приняв решение о замене этой детали, следует знать, что стоимость задней стойки на «десятку» приемлема для российских автолюбителей.





Рассматривая устройство задней стойки, можно отметить, что данный узел — агрегат зависимого действия с пружинами и амортизаторами-телескопами двусторонней формы использования. Кормовая стойка «десятки» крепится на ведомую несущую конструкцию, которая представляет собой комплект рычагов, кронштейны с посадочными местами (проушинами), сайлент-блоки, соединительные элементы и другое вспомогательное оснащение.



Для замены задней стойки ВАЗ 2110 необходимо проделать ряд технологических действий, а также раздобыть слесарный инструмент и спецключ для демонтирования стоек.



Чтобы снять заднюю стойку ваз 2110, необходимо:

1. Подготовить багажник автомобиля к разборке, проводим демонтаж элементов в зоне арок кормового крепления.
2. Готовим к снятию заднее сиденье салона, отделяем пристяжные ремни и фиксирующие кронштейны.
3. Отворачиваем крепеж штока стойки спецключом.
4. Поднимаем ТС на подъемнике.
5. Демонтируем нижний крепеж.
6. Отделяем стойку от посадочного гнезда.

На этой стадии снятие задней стойки ВАЗ 2110 закончено, по окончанию смены необходимых элементов, в т.ч. и таких, как пыльник задней стойки, переходим к операции по сборке детали.


На таком технологическом этапе, как сборка задней стойки, необходимо смонтировать буферный механизм хода сжатия, распорную втулку, защиту с наружной крышкой, амортизаторную подушку, пружину и опорную шайбу.





Порядок работы:

1. Устанавливаем шток амортизатора в позицию сверху.
2. С помощью подручных рычагов подтягиваем балку.
3. Вставляем донное крепление стойки в балку.
4. Устанавливаем крепеж стойки.
5. Ставим заднюю пару колес.
6. Снимаем авто с подъемника.



Вся процедура займет не больше нескольких часов, зато после ее осуществления любой водитель почувствует, как его автомобиль станет заметно послушнее на дороге.



Особенности ремонта и установки задних стоек ВАЗ 2110

Если возникает необходимость замены задних стоек ВАЗ 2110, это означает, что машина эксплуатировалась на дорогах с большим количеством ям или вовсе по бездорожью.

Назначение узла

В первую очередь, этот элемент необходим для гашения колебаний, возникающих при езде по неровному дорожному покрытию. Основную нагрузку принимает опора задней стойки ВАЗ 2110, поэтому именно она очень часто выходит из строя первой. Если содержать этот узел в хорошем состоянии, то общий износ механизмов подвески можно существенно уменьшить. Это положительно скажется и на безопасности передвижения.

Если элемент неисправен, то это отразится и на комфорте езды, потому что каждая ямка будет прекрасно ощущаться пассажирами, сидящими в салоне авто. Не исключено, что такой дискомфорт может стать причиной аварийной ситуации.

Что делать при возникновении стука

Если на автомобиле ВАЗ 2110 задняя стойка стучит, то причин на это может быть много. Особенно, если пробег авто перевалил за отметку в 30 000 км. Распространенные причины:

• Если стук раздается при движении по ухабистой дороге, то, вероятнее всего, проблема в дефекте амортизаторов.
• Изношены втулки на рычагах подвески. Для обнаружения необходимо провести осмотр и немедленно произвести замену.
• Возможно, просела пружина. Для предотвращения появления более серьезных разрушений необходима замена.
• Плохо затянутый крепеж амортизатора так же может стать причиной стука.
• В проушинах амортизатора смонтированы резиновые втулки, которые могут износиться.
• Частые перегрузки подвески вызывают деформацию, сопровождающуюся посторонними шумами.
• Из-за деформации рычажных втулок, вызывающих нарушение коаксиальности задней оси.

При возникновении любой неисправности задних стоек ВАЗ 2110 нужно выполнить тщательный осмотр и ремонт. Чтобы окончательно убедиться в наличии посторонних звуков со стороны подвески, нужно полностью освободить багажник.

Как выполнить замену

Задняя стойка ВАЗ 2110, ремонт которой будет производиться, демонтируется достаточно просто. Этот процесс требует четкого выполнения определенной последовательности действий и наличия необходимого инструмента, включая спецключ. Замена задних стоек ВАЗ 2110 начинается с выгрузки содержимого багажника. В зоне кормового крепления арок необходимо снять все имеющиеся элементы. После этого можно приступать к извлечению сиденья.

Для этого необходимо избавиться от пристяжных ремней и снять кронштейны фиксации. При помощи спецключа нужно открутить крепление штока стойки. Теперь можно поднять автомобиль при помощи подъемника и без проблем демонтировать нижний крепеж.

Завершается процедура снятием стойки с посадочного гнезда. Можно внимательно осмотреть деталь и все ее элементы на предмет повреждений и износа. Все что нужно менять – должно быть поменяно. От этого во многом зависит не только комфорт передвижения на машине, но и безопасность. После замены всех элементов можно приступать к сборке.

Установка задней стойки ВАЗ 2110 начинается со штока амортизатора, который нужно установить в позицию сверху. Далее необходимо подтянуть балку, в этом могут помочь доступные рычаги. В балку нужно вставить донное крепление, после чего можно установить крепеж. Далее все просто: ставится пара колес и можно опускать автомобиль.

Если отсутствуют непредвиденные ситуации, то весь процесс займет пару часов размеренной работы. После замены стойки управление автомобилем существенно улучшиться и он станет «послушнее».

Вам будет интересно:

Как поставить проставки на задние стойки ваз 2110 своими руками

Если вы являетесь счастливым обладателем ВАЗ 2110, то смогли сполна оценить всю нетребовательность и простоту эксплуатации своей десятки. Но однажды, если машина у вас давно или досталась вам от кого-то, вы заметите, что она начала сильно проседать. Такое может быть заметно даже при абсолютно пустых салоне и баке. Следствием этого проседания наверняка станут удары покрышками в подкрылки. И, как следствие, их взаимное разрушение.

Решить эту проблему вашего ВАЗ 2110 можно использовав проставки под задние пружины для этого обратившись в ближайший автосервис, но намного дешевле и интересней для любого настоящего автолюбителя будет решить проблему своими силами. Тем более, что процесс установки проставок не отнимет много времени.

Процедура установки проставок на задние стойки ваз 2110

Все, что вам потребуется для данной операции — это сами проставки под задние пружины для ВАЗ 2110, небольшой набор инструментов и немного аккуратности.

Рассмотрим всю операцию, разбив ее на 16 этапов:

1. Прежде всего с помощью доступных приспособлений нужно вывесить кормовую часть вашего ВАЗ 2110 и снять задние колеса;
2. Далее, взяв ключ на 19, нужно открутить болт, которым снизу крепится амортизатор. Для исключения проворота болта надежно фиксируем гайку другим подходящим ключом
3. Убираем болт.

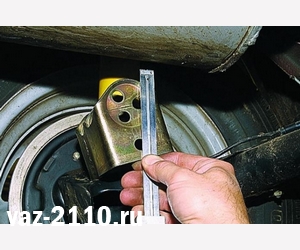

4. Берем одну из проставок. Какую — не важно, так как они симметричны и одинаково подходят для любой стороны ВАЗ 2110.
5. Ориентируем проставку большей стороной к продольно по отношению к длине автомобиля.

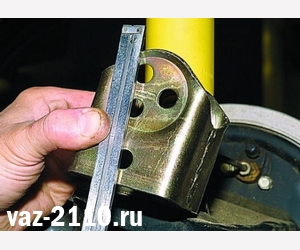

6. На проставке есть три отверстия, с помощью которых она соединяется с концом амортизатора. Нужно выбрать одно из отверстий в зависимости от того, какая высота подъема ВАЗ 2110 вам нужна.
7. Запомните какое отверстие вы выбрали, на другой проставке нужно будет выбрать аналогичное отверстие.
8. Отмечаем продольную ось амортизатора и мысленно проводим воображаемую линию, через центры отверстий, которыми проставка крепится к низу амортизатора и балке. Эта линия должна быть вертикальной.
9. Соблюдя все вышеперечисленное нужно поставить проставку на проушины, имеющиеся в балке.
10. Между этими же проушинами располагаем распорную втулку.

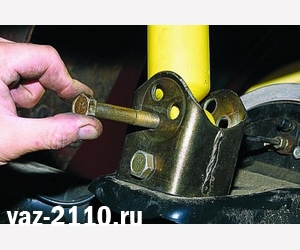

11. Скрепляем все соответствующим болтом.
12. Закручиваем гайку. Для этого стоит использовать динамометрический гаечный ключ. Он позволит соблюсти оптимальное, в данном случае, усилие — около 80 Нм.
13. Далее болт также вставляется в втулку амортизатора. Закручивает его гайку. Усилие рекомендуется то же что и в первом случае — около 80 Нм.
14. Далее приступаем к установке регулятора давления. Для этого нужно нажать на багажник автомобиля с усилием около 45 кгс.
15. После этого ослабляем болт регулятора давления, соединяющий его с рычагом привода регулятора.
16. Используя подходящую отвертку, сдвигаем кронштейн рачага до тех пор, пока зазор между рычагом и его пружиной не станет около 2,05 мм. Используйте для проверки расстояния проволоку подходящей толщины.

У автомобиля с пассажирами и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол развала	0°±30′
схождение	0°00’±10′ (0±1 мм)
угол продольного наклона оси поворота	1°30’±30′

Углы установки колес автомобиля в снаряженном состоянии (без водителя, пассажиров и груза):

угол развала	0°30’±30′
схождение	0°00’±10′ (1,5±1 мм)
угол продольного наклона оси поворота	0°20’±30′

Настройка подвески после установки

На этом установка проставок на ваш ВАЗ 2110 закончена. Вернув машину в нормальное положение, нужно провести еще ряд важных настроек. Речь идет прежде всего о регуляторе давления задних тормозов, фарах и передних колесах.

В случае последних нас интересует угол продольного их наклона, иначе называемый кастором. После установки проставки на задние стойки, корма вашего ВАЗ 2110 закономерно поднимется, а кастор наоборот уменьшится. Это негативно скажется на устойчивости автомобиля в движении и его общей управляемости. Очевидно что эти параметры критически важны для вашей безопасности, поэтому кастор лучше доверить регулировать сертифицированным автомеханикам из автосервиса.

Две же первые настройки ВАЗ 2110 можно провести самостоятельно.

Набрав на автомобиле скорость около 35 км/ч резко тормозим. В это время помощник должен наблюдать как скоро наступит блокировка задних колес. В норме она несколько отстает от блокировки передней колесной пары. Если это не происходит, то вернитесь к пункту 16 рассмотренного выше плана и измените величину зазора в большую сторону.

Регулировка фар после установки проставок

Для регулирования фар нужна ровная площадка, где вы расположите свою десятку и стены (предпочтительно светлого тона) на расстоянии 4-6 метров от носа вашего авто. Автомобиль должен быть полностью заправлен, в нем должен находиться на переднем сиденье груз примерно вашего веса, а в багажнике — все инструменты и запасное колесо.

Подготовив все вышеописанное включаем фары в режим ближнего света и с помощью их последовательного затенения куском картона начинаем регулировку. Вращая винты, крепящие фары, в своем роде «поднимаем» световое пятно до оптимального уровня. Сделав это установите верньер корректора фар в положение минимальной загрузки ВАЗ 2110. В целом, подробней о регулировке фар мы писали в этой статье «Регулировка фар ваз 2110».

Важные моменты

1. Гайку с болта, крепящую нижнюю стойку ненужно откручивать до конца! В противном случае возникнут проблемы с извлечением болта и порчей резьбы. Нужно использовать молоток — осторожными ударами по гайке болт легко выбивается.

2. Пружины стягивать нет необходимости!

3. Используя проставки под задние пружины не забудьте проверить качество пружин — если они сели от длительной эксплуатации вашего ВАЗ 2110 или слишком мягки, хоть и новые, то замените их! В противном случае управление автомобилем на поворотах и высокой скорости будет резко ухудшено, он начнет «рыскать» из стороны в сторону!

Подводя итог, можно сказать что используя проставки на задние стойки вы поднимете кузов ВАЗ 2110, а его ходовая часть останется на той же высоте. Параметры дорожного просвета автомобиля также не изменятся.

Проставки на задние стойки ваз 2110

Проставки на задние стойки рекомендуются к использованию на неровных поверхностях. Они уменьшают частоту их ударов и зацепов за кузов автомобиля. Если же ВАЗ 2110 эксплуатируется в основном при движении в колее, то проставки фактически бесполезны.

Замена задних стоек ВАЗ 2110

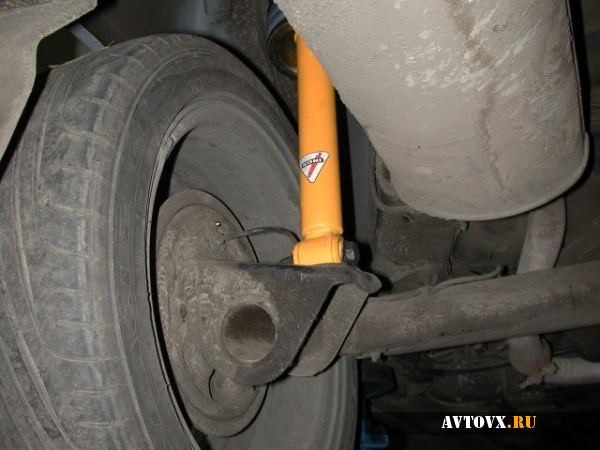

Когда при наезде на яму слышны тяжелые звуки в задней подвеске, стоит проверить задние стойки. В моем случае они требовали немедленную замену. Делал все я своими руками на совесть, ведь ездить на этом автомобиле только мне.

Для замены задней стойки на ВАЗ 2110 нам потребуется ключ на 6″, 17″ и 19″

Как заменить стойки на ВАЗ 2110 своими руками

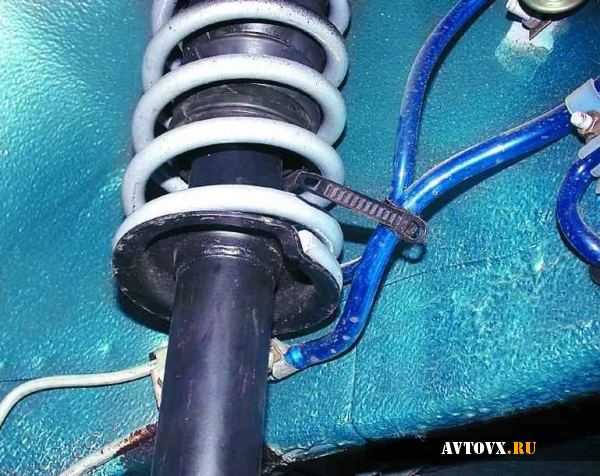

Первым делом откручиваем ключом на 17″ верхнюю гайку на штоке. При этом держим наконечник штока ключом на 6″.

Затем вытаскиваем гайку, шайбу, глушитель и опору стойки.

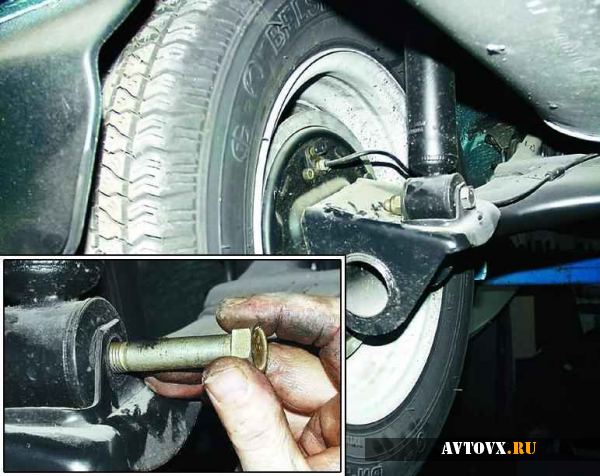

После этого с помощью 2-х ключей на 19″ откручиваем нижнюю часть.

Вытаскиваем болт. Если руками не вытащить, необходимо не сильными ударами выбить его.

Далее вытаскиваем заднюю стойку в сборе.

Если надо заменить какую-нибудь часть, разберите стойку.

Теперь нужно собрать стойку в обратном порядке. На снятие и замену задней стойки на ВАЗ 2110 у нас ушло примерно 50-60 минут. После этого задняя подвеска стала работать как новая. Напомним, что предыдущая новость была про замену датчика скорости на ВАЗ 2110 своими руками.
