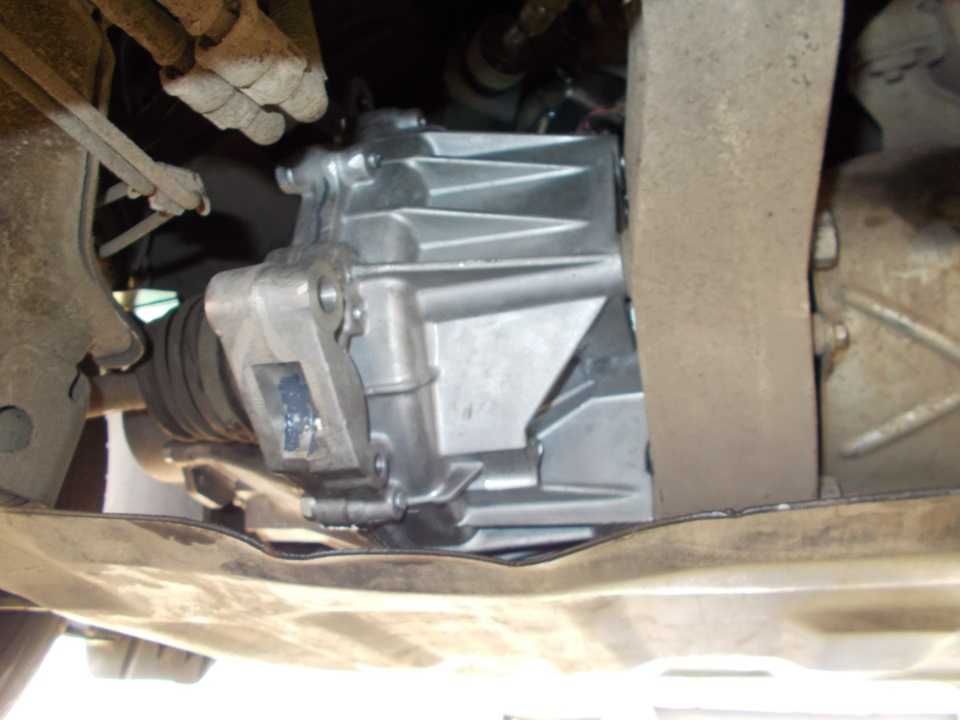

Снятие коробки переключения передач Лада Гранта
Основными неисправностями коробки переключения передач является нечеткое включение, заклинивание на одной скорости или невозможность включить скорости. В этом случае коробка переключения передач снимается с автомобиля, производится ее дефектовка ремонт. В данной статье мы расскажем о снятии МКПП с автомобиля Лада Гранта
Инструменты для снятия коробки передач с автомобиля Лада Гранта
Вам потребуются: ключи «на 10», «на 13», «на 17», «на 19», ТОRХ Т14, большая отвертка с плоским лезвием или монтажная лопатка. (Также инструменты необходимые для других операций, ссылки на которые будут сделаны в процессе описания снятия коробки переключения передач)
Операции снятия коробки переключения передач с автомобиля Лада Гранта
Коробка передач тяжелая, а ее форма не имеет правильных контуров, именно поэтому лучше всего работы производить как минимум вдвоем.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Для удобства работы снимите воздушный фильтр.
3. Снимите стартер ( «Снятие и установка стартера Лада Гранта»).
4. Поднимите автомобиль на подъемнике или вывесите его переднюю часть и установите на надежные опоры (если работаете на смотровой канаве). Для удобства работы можно снять передние колеса.
5. Снимите левую часть брызговика двигателя ( «Снятие и установка брызговика двигателя Лада Гранта»).
6. Если коробку передач снимают для ремонта, слейте из нее масло
7. Выверните четыре болта крепления передней крышки картера сцепления…
8. …и снимите крышку.
9. Отсоедините рычаги передней подвески от поворотных кулаков, для чего выверните по два болта крепления шаровых опор к кулакам с обеих сторон автомобиля.
10. Опершись монтажной лопаткой на картер коробки передач, выдавите из нее внутренние шарниры левого…
11. …и правого привода передних колес. Отведите приводы от коробки передач, перемещая наружу соответствующие амортизаторные стойки передней подвески.
Перемещению амортизаторных стоек препятствуют рулевые тяги. Чтобы исключить их влияние, при отсоединении от коробки передач правого привода выверните рулевое колесо до упора влево, а при отсоединении левого привода — вправо.
Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 7 и 8), иначе монтажной лопаткой можно прогнуть крышку и маховик будет за нее задевать.
Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите заглушку или корпус к коробке передач проволокой, чтобы они не выпали при снятии коробки. После этого отсоедините второй привод.
12. Отсоедините колодки жгутов проводов от выключателя света заднего хода…
13.
…и от датчика скорости.
14. Отверните гайки двух болтов крепления кронштейна реактивной тяги к коробке передач, извлеките болты…
15. …и отведите вниз тягу вместе с кронштейном,
16. Промаркируйте любым способом взаимное расположение тяги управления коробкой передач и хвостовика шарнира штока переключения передач, чтобы при обратной установке сохранить регулировку привода.
17. Ослабьте затяжку гайки стяжного болта хомута крепления тяги управления коробкой передач…
18. …и отсоедините тягу от шарнира штока переключения передач.
19. Отсоедините от коробки передач нижний конец троса привода сцепления (см. «Замена и регулировка троса привода сцепления Лада Гранта»).
20. Выверните задний болт крепления кронштейна катушки зажигания.
21. Выверните два верхних болта крепления коробки передач к двигателю, одновременно крепящие второй поддерживающий кронштейн. Болт А (передний по направлению движения автомобиля) короткий, болт Б длинный.
Отведите трос привода дроссельной заслонки вместе с кронштейном в сторону.
22. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.
23. Отсоедините от кузова кронштейн крепления левой растяжки (см. «Замена растяжки и кронштейна ее крепления Лада Гранта»), не отсоединяя от него растяжку. Отведите растяжку вместе с кронштейном в сторону и закрепите любым доступным способом (например, привязав проводом).
24. Отверните гайку правого нижнего крепления коробки передач к двигателю и снимите со шпильки нижний конец распорки впускной трубы (показан стрелкой). При необходимости ослабьте затяжку гайки верхнего крепления этой распорки.
25. Установите надежную опору под коробку передач.
26. Выверните болт левого нижнего крепления коробки передач к двигателю.

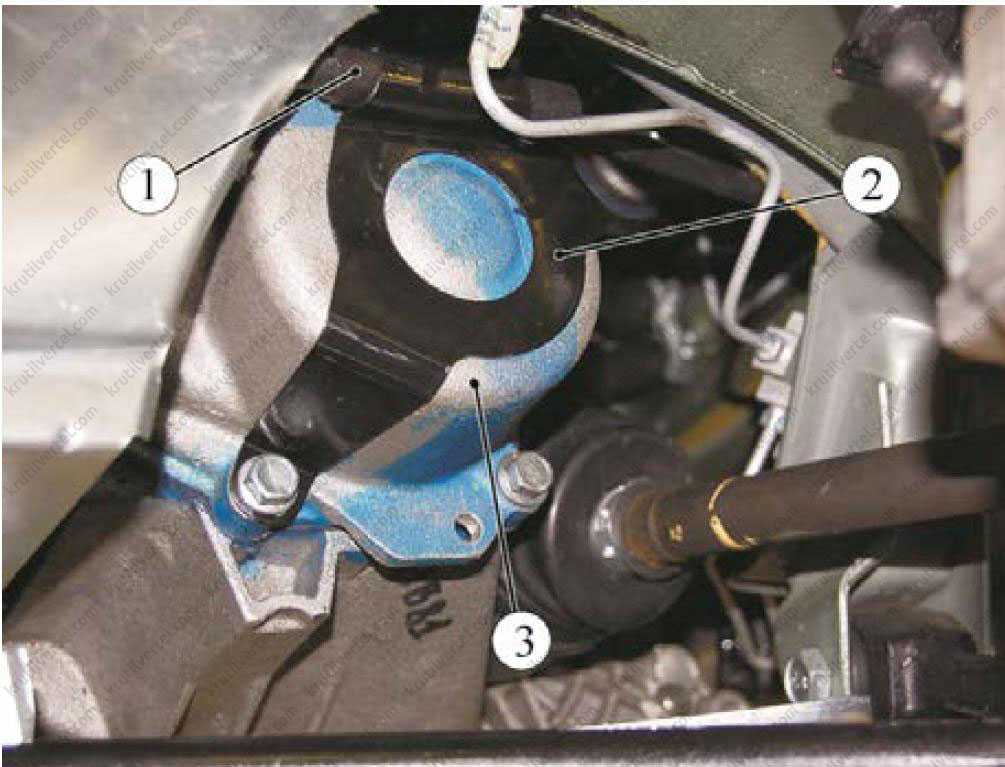

27. Выверните два болта крепления подушки левой опоры силового агрегата к кронштейну опоры.
28. Отверните три гайки крепления кронштейна к коробке передач, снимите установленные под гайками пружинные шайбы.
..
29. …и снимите кронштейн.
30. Выверните три болта крепления кронштейна задней опоры силового агрегата к коробке передач.
Болты крепления кронштейна разные: у одного болта головка под ключ «на 17», а у двух других — под ключ «на 19».
31. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из сцепления). Придерживая коробку передач, уберите опору и выньте коробку передач из-под автомобиля. Не опирайте первичный вал коробки передач на лепестки нажимной пружины сцепления, чтобы не повредить их.
32. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.
Перед установкой коробки передач рекомендуем смазать тонким слоем консистентной смазки шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления. Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. «Снятие и установка сцепления Лада Гранта»).
Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров, иначе есть вероятность отсоединения приводов от коробки передач во время движения.
33. При необходимости восстановите начальную установку троса привода сцепления (см. «Замена и регулировка троса привода сцепления Лада Гранта») и отрегулируйте привод управления коробкой передач (см «Регулировка привода управления коробкой передач Лада Гранта»).
34. Залейте масло в коробку передач
Снятие и установка коробки передач Лада Гранта
Работу выполняем с помощником на смотровой канаве или эстакаде
Сливаем масло из коробки передач
Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи
Снимаем воздушный фильтр.
Снимаем стартер.
Выводим поводок троса привода сцепления из паза рычага вилки выключения сцепления.
Снимаем левый грязезащитный щиток силового агрегата.
Отсоединяем колодки проводов от соленоида блокировки включения передачи заднего хода (см. «Как заменить соленоид блокировки заднего хода КПП Лада Гранта»), от выключателя света заднего хода и датчика скорости.
Ключом на 10 отворачиваем три болта крепления нижней крышки картера сцепления.
Снимаем крышку картера сцепления.
Снимаем правый и левый приводы передних колес.
Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач.
Ключом на 19 отворачиваем гайки двух болтов крепления картера сцепления к картеру коробки передач (которые крепят также кронштейн реактивной тяги), удерживая болты от проворачивания головкой того же размера.
Отводим реактивную тягу с кронштейном от коробки передач.
Отсоединяем пластмассовый держатель троса привода дроссельной заслонки от кронштейна коробки передач
Головкой на 13 отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления
Головкой «на 19» отворачиваем два верхних болта крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн с держателями троса привода дроссельной заслонки и жгута проводов.
Передний болт (по направлению движения автомобиля) короче заднего.
Отводим кронштейн с тросом и жгутом проводов от коробки передач.
Снимаем левую растяжку передней подвески
Устанавливаем через деревянные бруски под поддон картера двигателя и картер коробки передач, регулируемые упоры
Накидным ключом «На 19» отворачиваем гайку нижнего заднего крепления коробки передач к блоку цилиндров.
Головкой «На 19» отворачиваем болт нижнего переднего крепления коробки передач к блоку цилиндров.
Головкой на 14 отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.
Головкой на 15 отворачиваем три гайки крепления кронштейна передней левой опоры силового агрегата к коробке передач.
Снимаем кронштейн
Головкой на 19 отворачиваем два крайних болта 1 крепления кронштейна задней опоры силового агрегата к коробке передач, а головкой на 17 средний болт 2

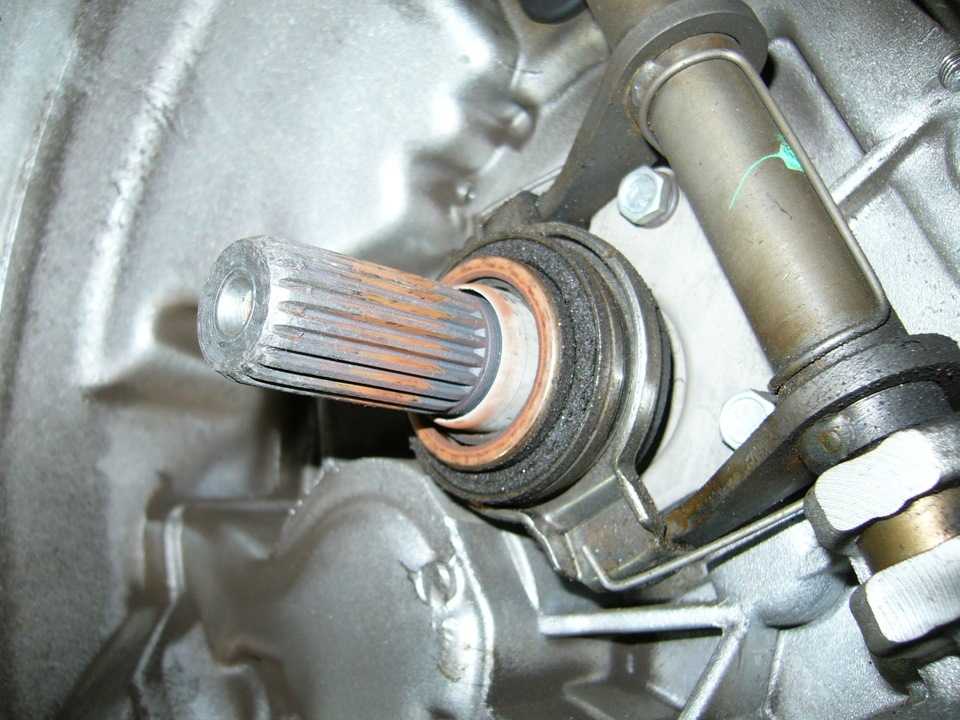

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.
При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить их.
Перед установкой коробки передач, наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала.
Для облегчения операции по установке коробки передач вворачиваем две направляющие шпильки М12х1,25 мм (с пропиленными шлицами под отвертку) в переднее нижнее резьбовое отверстие блока цилиндров и в заднее верхнее отверстие
Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы две направляющие шпильки вошли в соответствующие отверстия картера сцепления, а штатная шпилька картера сцепления — в отверстие блока цилиндров, досылая коробку передач до упора в блок цилиндров двигателя.
Отверткой выворачиваем направляющие шпильки из отверстий блока цилиндров.
Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач.
