Ремонт стартера своими руками! Признаки неисправности

Заметив первые признаки неисправности, не отлаживайте ремонт стартера в долгий ящик. Затягивание с проверкой и восстановлением приведет к тому, что в один момент двигатель попросту не запустится. Покажем на видео и расскажем, как проверить втягивающее реле, заменить щетки, втулки стартера, чтобы своими руками устранить поломки и правильно собрать стартер автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

КАК ПРОВЕРИТЬ СВОИМИ РУКАМИ

Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.

Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.

Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендикса стартера.

ХАРАКТЕРНЫЕ ПОЛОМКИ

• Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.
• Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.
• Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.
• Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.
• Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.
• Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.
• Износ шестерни вала якоря.
• Отклеивание магнитов от корпуса стартера.
• Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.

РЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ

Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:

• замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;

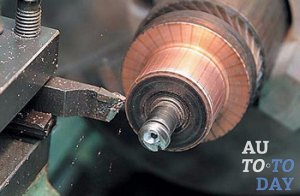

• очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;
• смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;
• полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.

Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.

ТЕХНИКА БЕЗОПАСНОСТИ И ПОЛЕЗНЫЕ СОВЕТЫ

• Перед снятием клемм для ремонта либо замены стартера обязательно снимите клемму с отрицательного вывода АКБ.
• При проверке снятого с автомобиля стартера надежно фиксируйте его в тисках.
• Даже для вращения якоря без зацепления с венцом маховика нужен немалый ток, поэтому при проверке после ремонта не используйте тонкие провода и обеспечьте надежный контакт на силовых выводах.
• Пределы допусков осевого, радиального люфта, минимального диаметра коллектора вы можете найти в технической документации. Еще перед началом ремонта рекомендуем узнать модель стартера, которая должна быть указана в нанесенной на корпусе идентификационной маркировке.
• При сборке соблюдайте последовательность установки дистанционных шайб, ограничивающих осевой люфт. Чтобы после ремонта своими руками собрать стартер правильно, еще в процессе разборки ставьте метки, делайте фотографии.
• Смазывать необходимо только планетарный редуктор. Для этих целей хорошо подойдет консистентная смазка для ШРУСов. Ни в коем случае не смазывайте рабочую поверхность меднографитовых втулок. Смазка будет собирать пыль, превращаясь таким образом в абразивную пасту.

ИЗМЕРЕНИЕ ОСЕВОГО И РАДИАЛЬНОГО ЛЮФТА

Люфт вала якоря следует проверять еще до разборки. Для этого достаточного пальцами пошатать в радиальном и осевом направлении сам вал. При значительном люфте нужно не только заменить втулки, но и измерить выработку на самом валу, так как в случае критического износа ограничение ремонта лишь заменой втулки особого результата не принесет. Измерить осевой люфт можно с помощью штангенциркуля. Для точной проверки радиального люфта используется индикатор часового типа со штативом.

ПРОВЕРКА ЯКОРЯ

На видео показан простой способ проверки межвиткового зажигания. Суть диагностики заключается в подключение одного из контактов лампочки на вал якоря. Вторым контактом следует провести по ламелям коллектора. Если пробой на корпус отсутствует, лампочка не загорится.

ВТУЛКИ, БЕНДИКС

Исправная обгонная муфта должна вращаться только в сторону вращения стартера. Сам бендикс ремонту не подлежит, поэтому в случае поломки его следует заменить. Для снятия муфты необходимо сдвинуть по валу ограничительно кольцо, после снять стопорное кольцо. При промывке старого бендикса не используйте очистители в аэрозолях, так как они способны вымыть внутреннюю смазку обгонной муфты.
На видео показано, как заменить втулки стартера своими руками.

neauto.ru

с чего начать? :: SYL.ru

Начинающий автовладелец после покупки автомобиля должен сразу же нарабатывать навыки ремонта. Особенно если он не хочет обращаться к официальным дилерам. Давайте разберем самые элементарные поломки. Так, часто выходит из строя стартер. Начинающие автолюбители должны уметь выполнить ремонт стартера своими руками. В сегодняшней статье мы рассмотрим этот вопрос.

Что это такое?

Итак, стартер представляет собой устройство, которое отвечает за запуск двигателя. Этот элемент раскручивает коленчатый вал двигателя внутреннего сгорания. Зачастую стартеры для разных моделей автомобилей практически ничем не отличаются друг от друга. У них одинаковое устройство и принцип действия. Различия могут быть в размерах деталей, из которых стартер состоит.

Устройство

Механизм включает в себя электродвигатель, который состоит из ротора и статора, щеткодержателя, втягивающего реле и бендикса.

Втягивающее реле предназначено для осуществления синхронной работы стартера. Когда водитель включает зажигание и пытается завести двигатель, то на это реле подается электрический ток. В результате образуется магнитное поле. Затем реле воздействует на рычаг включения, который цепляет шестеренку на маховике. Далее электрический ток поступает на обмотку самого стартера.

Якорь, или ротор, отвечает за вращение шестерни бендикса. Когда мотор запустится, якорь переходит в изначальное положение. Он оснащен возвратной пружиной, посредством которой размыкаются контакты.

Бендикс, или же обгонная муфта, как ее еще называют, необходим для контролирования скорости вращения вала. Ведущий вал должен работать на больших оборотах, нежели ведомый. Щетки, а также щеткодержатели предназначены для подачи напряжения на якорь. За счет щеток также увеличивается мощность электрического мотора.

Как найти стартер?

Опытные автолюбители уверены, что если новички сумеют выполнить ремонт стартера своими руками, то после этого они справятся и со всеми остальными поломками. Почему они так говорят? Все просто. Эта деталь установлена в очень неудобном месте под капотом. Поэтому для того, чтобы демонтировать его, придется приложить массу усилий. В большинстве автомобилей стартер находится под двигателем с водительской стороны.

Чтобы демонтировать устройство, необходимо иметь терпение и хороший набор инструментов – рожковые ключи, головки, вороток. Нелишними будут и гибкие переходники. Демонтировать элемент лучше всего на смотровой яме на эстакаде.

Зачем выполнять демонтаж?

Если планируется выполнять ремонт стартера своими руками, то прежде необходима диагностика. Невозможно без снятия правильно определить, что же вышло из строя. В процессе работы стартер очень загрязняется. Это связано с неудачным его расположением, а также с применением графитовых щеток. Так что даже если и не удастся сразу определить, почему узел вышел из строя, тщательная очистка ему вовсе не помещает. Также после демонтажа проверяют целостность всех частей и элементов.

Как отремонтировать стартер: типичные неполадки

Ресурс современных двигателей, да и не современных тоже, значительно выше, чем время работы стартера. Рано или поздно этот узел придется ремонтировать или же менять. Но не стоит спешить покупать новый стартер. Если он не работает, то причина может быть и вовсе не в нем. Иногда при диагностике выяснятся, что проблема заключалась в аккумуляторе или даже в маховике. И наконец, осуществлять ремонт стартера своими руками значительно дешевле, чем заменять его на новый.

Чтобы ремонт прошел максимально быстро, эффективно и успешно, необходимо определить причины, почему узел решил выйти из строя. Выделяют несколько самых популярных поломок.

Так, выходит из строя втягивающее реле. По этой причине шестеренка бендикса не попадет в зацепление к шлицам на маховике. Также часто можно наблюдать изношенные графитовые щетки. Эти элементы в процессе эксплуатации стираются. Но их можно заменить.

Изнашиваются и выходят из строя подшипники. Диагностируется это по достаточно сильным вибрациям. Можно наблюдать разрушенные части механизма, хотя сам стартер может работать вполне исправно. В процессе эксплуатации наибольшие нагрузки испытывают именно зубцы шестеренки на бендиксе. Через несколько лет зубцы стираются, и это является причиной, почему мотор не запускается или же заводится, но не всегда. Проблема решается заменой шестерни бендикса либо установкой нового венца маховика.

Диагностика

Для проверки работоспособности снятого с автомобиля стартера следует применять заряженный аккумулятор. Масса подсоединяется к корпусу. Положительный провод используется для поиска поломки.

Если плюс подключить к соответствующему контакту на втягивающем реле, оно заработает и выдвинет бендикс при условии, что оно исправно. Если же реле не сработало, тогда его рекомендуется заменить или попытаться выполнить ремонт стартера своими руками. ВАЗ это или иномарка, не имеет значения – узел устроен одинаков на всех автомобилях. Но иногда ремонт невозможен – современные реле делают неразборными.

Если положительный провод подключить к контакту после реле, то стартер должен запуститься. Если ничего не происходит, требуется разобрать узел и искать неисправность внутри него.

Стартер ВАЗ-2110

В этом автомобиле устанавливается щеточный мотор четырехполюсного типа, с двухобмоточным тяговым реле, а также планетарным редуктором. Мощность составляет 1,55 кВт. Ток на холостом ходу – 80 А. В заторможенном состоянии устройство потребляет 700 А. В режиме максимальной мощности – 375 А.

Ремонт стартера ВАЗ-2110 своими руками начинается с демонтажа. Отсоединяют минусовой провод от АКБ, затем снимают провод с тягового реле. Далее ключом на 13 отворачивают гайку, удерживающую плюсовой шнур, и снимают его. Далее ключом на 15 отворачивают гайки на картере сцепления. Теперь можно снять стартер.

Далее следует изучить схему и провести диагностику. Если ключ поворачивается, но ничего не происходит, то на стартер не поступает ток. Берут индикатор и начинают поиск утечки. Зачастую это связано с неисправностями втягивающего реле. Можно замкнуть отверткой болты на крышке реле.

Если стартер вращается очень слабо, тогда, скорее всего, села АКБ. Проверяют и АКБ, и систему зарядки. Вторая причина заключается в щетках, втулках, обмотках, редукторе, якоре, зубьях, венце и маховике. Эти детали (если проблема в них) заменяются на новые. Их можно купить в любом автомобильном магазине.

Бывает, что стартер плохо закручен. Тогда его закручивают еще сильнее. Если устройство работает исправно, но слышен шум, значит проблема в бендиксе. Стартер разбирают и меняют износившиеся детали.

ВАЗ-2106-07

Ремонт стартера ВАЗ-2106 своими руками потребует большого запаса терпения и умелых рук. Первым делом демонтируют устройство. Затем ключом на 13 ослабляют гайки, удерживающие провода на контактах втягивающего реле, и снимают наконечник провода. Далее проводят диагностику – подают на реле 12 В, а минусовой провод подсоединяют к корпусу. Омметром замеряют сопротивление на контактных болтах. Если стартер исправен, то якорь выдвинет обгонную муфту. Болты замкнутся. Если тяговое реле неисправно, его меняют на новое.

Затем со стартера снимают крышку. Чтобы проверить, в каком состоянии щетки, при помощи шлицевой отвертки отворачивают винт, удерживающий контактный провод. Удерживая пружину, извлекают одну щетку, а затем все остальные. Омметром проверяют замыкание на корпус. Далее при помощи визуального осмотра проверяют коллектор и обмотки. Если последние обуглились, это плохой признак. В таком случае ремонт стартера ВАЗ-2107 своими руками подразумевает замену якоря. Шестеренка бендикса будет легко вращаться только в одну сторону. На ней не должно быть ни сколов, ни выбоин там, где зубья соединяются с маховиком. Если шестерня изношена, ее заменяют. Также можно установить всю муфту в сборе. Затем из корпуса выдувается весь мусор. Смазывают все движущиеся детали – опорные подшипники, втулки ротора, шлицы на валу якоря. Далее стартер собирают.

Таким же образом выполняется ремонт стартера ВАЗ-2109 своими руками. Устройство узла аналогичное стартерам для классических моделей ВАЗа.

Бензиновый инструмент, скутеры

Диагностировать поломки стартера на скутере можно по такому же принципу, как и на автомобилях. Устройство и принцип работы здесь практически одинаковые. Зачастую большинство неисправностей связаны с сильным загрязнением основных узлов.

Ремонт стартера скутера своими руками лучше начинать с тщательной очистки. Далее необходимо все промыть спиртом, установить новые щетки. Смазывают втулки и собирают устройство обратно. После этого узел должен заработать.

Триммеры

Процесс запуска мотокосы осуществляется путем натяжения шнура. Затем собачка входит в зацепление с зубьями катушки. Далее, если потянуть более энергично, двигатель запустится. Если дернуть очень резко и сильно, это приведет к выходу собачки и катушки из строя. Вторая причина – обрыв гибкого вала. Ремонт стартера триммера своими руками невозможен. Производители допускают только полную замену модуля.

Заключение

Итак, мы выяснили, что такое стартер и как его отремонтировать своими руками. Если механизм подает первые признаки поломки, не спешите его менять. Возможно, проблема в банально изношенном щеточном узле.

www.syl.ru

Ремонт стартера своими руками

Ни один даже современный автомобиль не застрахован он внезапных поломок. Хорошо, когда поблизости есть недорогие сервисные центры, предлагающие квалифицированные услуги ремонта систем авто относительно недорого. Но, что делать, если автомобиль остановился посреди дороги где-то вдали от цивилизации? К таким ситуациям должен быть готов даже начинающий водитель. Чтобы обрести уверенность за рулем, необходимо владеть хотя бы элементарными знаниями в области устройства и ремонта главных систем машины. В число обязательно важных умений входит ремонт стартера своими руками. Но для начала необходимо ознакомиться с основным предназначением этого устройства и принципом его работы.

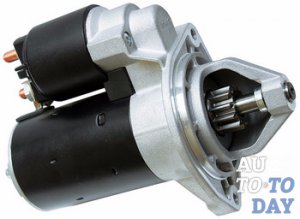

Назначение и устройство редукторного стартера

Сам по себе стартер – электрический мотор, питающийся от аккумулятора автомобиля. Это устройство преобразует электрическую энергию в механическое усилие. Механический привод способствует раскручиванию коленчатого вала, следовательно, запуску силовой установки. Это значит, что автомобиль без стартера не способен самостоятельно сдвинуться с места. Конструктивно механизм состоит из следующих основных элементов:

1. Бендикс – контролирует скорость вращения вала.
2. Якорь – воздействует на шестерни бендикса, тем самым обеспечивает их вращение. С запуском двигателя происходит перемещение якоря в исходное положение и разъединение контактов.
3. Реле – обеспечивает синхронную работу всех элементов стартера.
4. Щетки и их держатель – нужны для увеличения мощности двигателя, способствуют подаче напряжения на пластины якоря.

Более подробное устройство стартера можно увидеть на следующей схеме:

Среди профессионалов бытует мнение, что если водитель смог самостоятельно отремонтировать стартер — ему под силу устранить любую поломку. Так говорят не только в силу того, что это конструктивно сложный механизм.

Практически все производители автомобилей устанавливают устройство в неудобном для мастера положении. Основная сложность заключается не только в том, что стартер нужно корректно отремонтировать. Но и в самом процессе его демонтажа.

Как найти стартер?

В некоторых моделях авто, особенно новых, обнаружить механизм в подкапотном пространстве не так просто. Опытные водители ищут устройство в системе авто так:

1. Первым делом приподнимается крышка капота машины.
2. Проворачивается ключ зажигания – можно сделать это как самостоятельно, так и попросить у кого-либо помощи.
3. В момент проворачивания ключа нужно прислушиваться, откуда поступает характерное работе электромотора жужжание. После чего, руководствуясь интуицией и поступающим звуком, находится механизм.

Чтобы найти и снять устройство придется потратить немало свободного времени. Но достаточно выполнить успешно всю работу самостоятельно одни раз. Последующие возможные проблемы со стартером уже не будут приносить существенных хлопот.

Распространенные проблемы со стартером

Во время работы двигателя конструктивные элементы механизма фактически не подвергаются нагрузкам. Следовательно, они не изнашиваются. Но совсем иная ситуация складывается во время запуска мотора.

Специалисты разделяют все возможные поломки устройства на две большие категории: электрические и механические. Первая категория определяет возникновение неисправностей связанных с электрической частью электромотора. Вторая  — с механическими деталями, расположенными внутри корпуса стартера.

Первыми серьёзными симптомами неисправности устройства являются:

1. С первым поворотом ключа ничего не происходит. Возможно, возникла проблема со щетками, которые не передают напряжение на ротор стартера.
2. Долго раскручивается даже с полностью заряженным аккумулятором. Такой симптом поломки также указывает на проблемы со щетками или подшипником.
3. Составные части механизма дольше обычного возвращаются в свое исходное положение после запуска мотора. Подобная ситуация указывает на вероятные проблемы с шестернями бендикса или маховиком силовой установки.
4. Составные части стартера продолжают вращаться вместе с мотором после успешного запуска. Возвратная пружина не выполняет свои функции, мог засориться ротор или износились силовые контакты реле.

Как видим, возможных проблем у данного устройства – хоть отбавляй. Именно поэтому важно быть готовым к любому развитию сценария. Если вы заметили странности в работе автомобиля, в частности стартера, следует сразу предпринимать серьёзные решение. Ведь откладывание ремонта даже незначительной поломки может обернуться впоследствии серьезными финансовыми затратами.

Демонтаж и диагностика стартера

Смотровая яма позволит сравнительно быстро осуществить процесс снятия устройства с авто. Хотя у начинающего водителя времени уйдет немало. Перед проведением демонтажного мероприятия следует исключить вероятность возникновения других неисправностей. То есть, прежде чем снимать стартер, убедитесь, что в системе авто нет, например, проблем с аккумулятором. Запуск двигателя авто может быть осложнен по целому ряду других причин.

Диагностику невозможно осуществить без снятия. Механизм необходимо снять с авто, после чего разбирать и проверять. Во время демонтажа записывайте последовательность действий. Так удастся в кратчайшие сроки осуществить обратную установку.

Процесс снятия стартера

Вся работа сводится к следующему порядку действий:

1. Отсоединяем клеммы аккумулятора, полностью обесточиваем автомобиль.
2. Отсоединяем проводку и отодвигаем её в сторону.
3. Снимаем защиту с двигателя.
4. Находим стартер, освобождаем его гайки фиксации к блоку.
5. После чего демонтируем само устройство.

Для диагностики подойдет самый обычный аккумулятор. К корпусу следует подать массу, а «плюсом» искать вероятнее поломки. С подключением «плюса» к контактам втягивающего реле, должно произойти выдвижение бендикса. В том случае, когда не срабатывает именно реле, оно подлежит замене. Когда «плюс» подводится к контактам расположенным за реле, должен сработать сам механизм.

Если никакого эффекта не произошло, значит, нужен ремонт стартера своими руками, или же помощь опытных специалистов.

Неисправные щетки

Часто именно по причине неисправных щеток весь механизм отказывается работать корректно. Как осуществить ремонт щеток стартера своими руками? Дело в том, что эти элементы работают интенсивнее всех остальных. Поэтому их выход из строя – дело времени. Добавить к этому суровые условия эксплуатации, и получим их преждевременный выход из строя. К тому же, работая на высоком вертикальном темпе, они приводят к расшатыванию держателя. Понять, что проблема имена в этих составных частях, можно по следующим характерным признакам:

• слышен щелчок втягивающего реле, но ничего не происходит;
• во время работы стартера слышен хруст и треск;
• в момент запуск двигателя доносится запах гари из-под капотного пространства.

Рекомендуется менять щетки независимо от того, исправны они или нет. На демонтаж механизма вы потратили немало времени. Даже в профилактических целях полезно заменить их новыми экземплярами. Ведь нет никакой гарантии, что щетки не выйдут из строя в ближайшее время. Установив новые экземпляры, вы тем самым обезопасите себя от повторного трудоемкого процесса демонтажа стартера.

Неисправный якорь и реле

Разобрав устройство, обратите внимание на пусковой якорь. Оцените состояние высоковольтной проводки, контакты которой могли окислиться. Часто подвижная часть якоря просто заедает, что становится причиной выхода из строя всего устройства. О том, что якорь застыл в неподвижном состоянии, укажет отсутствие щелчков реле. Следы гари и копоти на его поверхности укажут на его непригодное для дальнейшей эксплуатации состояние.

Зачастую причиной неисправности стартера становятся скопления пыли и грязи на рабочих контактах. Важно следить за чистотой всех узлов и агрегатов транспортного средства. Главный механизм для запуска двигателя автомобиля в этом плане не является исключением.

Однако эта же проблема может указывать на поломку самого реле. Контакты элемента зачищаются наждачной бумагой, после чего подводятся провода аккумулятора. Если реле исправно – непременно будет слышен громкий щелчок и перемещение бендикса. Когда этого не происходит, нужно менять реле новым экземпляром. Следует также проверить изоляцию статора. Для этой цели лучшим образом подойдет специальный прибор – омметр.

Проверка статора

Сопротивление обмотки можно проверить с помощью мегомметра или специального диагностического стенда. Однако проверка целостности изоляции осуществима даже с помощью обычной лампочки. Катушка с источником питания соединяется одним приводом, а вторым с лампой. Во время подключения лампа не должна гореть, а статор не должен дымиться или искрить. Организуйте рабочее пространство с учетом правил и требований пожарной безопасности.

Показатель исправной обмотки статора не должен быть меньше 10 кОм. Восстановить обмотку можно с помощью пропиточного лака. Но такая работа вряд ли станет под силу неопытному водителю. Поручить процесс восстановления следует мастеру, имеющему соответствующий опыт работы с электромеханическими устройствами.

В некоторых случаях вернуть механизму способность корректной работы не представляется возможным. Всё дело в том, что конструкцию редукторного стартера входят постоянные магниты. Если они повреждены – ремонт их трудоемок и нерационален.

Заключение

Даже незначительный слой гари может стать причиной поломки механизма. Ремонт стартера своими руками возможен, но для этого необходимо обладать некоторыми знаниями в области электромеханики. Перед сборкой устройства вооружитесь графитовой смазкой или на крайний случай моторным маслом. Механические элементы основательно смазываются, после собираются в обратной последовательности. Перед его установкой на авто убедитесь в том, что вся работа была проведена корректно. Для этого подайте на корпус «минус», а на обмотку «плюс». Бендикс должен перемещаться и вперед, и назад.

djago.ru

6 причин поломки, разбор и замена щёток

Содержание статьи

Как работает устройство

Стартерный механизм — стандартный компактный электродвигатель постоянного тока, который берёт энергию от штатного аккумулятора. Поворот ключа замыкает цепь, и на втягивающее реле идёт ток. Таким образом начинается вращение стартера.

Опишем назначение ключевых компонентов устройства.

1. Щётки стартерные: делаются обычно из графита. Два конца замыкаются на массу, третий — на высоковольтный провод от аккумулятора. Большинство стартеров отечественных автомобилей комплектуются двумя парами щёток. Каждая щетка помещается в фиксирующее устройство — щёткодержатель.
2. Втулки стартерные: по щёткам передаётся «плюсовой» ток, по втулкам — «минусовой» (для обмотки ротора).
3. Втягивающее реле: подаёт электропитание от замка зажигания к электромотору стартера. Состоит из нескольких контактов и перемычки, которая двигается во время рабочего цикла.
4. Бендикс с приводной шестернёй: это ролик, который передаёт крутящий момент на маховик. Когда ДВС запускается, обгонная муфта отсоединяет шестерню от маховика, тем самым прекращая рабочий цикл электромотора. Таким образом, бендикс не только непосредственно запускает силовой агрегат автомобиля, но также сохраняет ресурс стартера, своевременно прекращая его рабочий цикл.
5. Якорь: нужен для фиксации сердечника.

Все компоненты заключены внутри герметичного стального корпуса-цилиндра. Также внутри него размещены металлические обмотки, которые возбуждают электрическое поле.

Варианты поломки устройства

Составные части автостартера во время езды не подвержены нагрузкам. Однако, многие детали работают на износ в момент запуска ДВС. Выйти из строя может практически любой компонент. Опытные водители условна делят все «недуги» стартера на электрические и механические. Первые предполагают наличие дефектов при подаче электрического тока от АКБ. Вторая категория — повреждение отдельных элементов, которые расположены внутри корпуса.

Электрические неисправности связаны с низким зарядом аккумулятора или неплотным прилеганием контактных компонентов АКБ к стартеру. Устраняется с помощью визуального осмотра с последующей надёжной фиксацией высоковольтной проводки.

По механическим «болезням» всё сложнее. Насчитывается около десятка типовых неполадок, при этом почти все обладают схожей «симптоматикой» — стартер не крутит, двигатель не заводится, машина не едет. Определить проявившийся дефект стартера трудно — для идентификации неисправностей нужно обязательно разбирать электродвигатель и осматривать его составные части.

Перед тем, как описать кратко типовые неполадки, обратим внимание на факторы, которые могут повлиять на снижение ресурса данного типа оборудования:

• нарушение герметичности корпуса;
• негативные изменения в режиме работы мотора: затруднённый пуск может усилить износ отдельных частей;
• повреждения высоковольтной проводки, которые позволяют стартеру функционировать, но при этом нарушают его рабочий цикл;
• фабричный брак при изготовлении отдельных элементов;
• использование АКБ, которая несовместима с данным типом автомобилей.

Далее рассмотрим типовые неполадки и их маркеры.

Неисправность щёток

Самая распространённая беда. Щётки работают интенсивнее прочих частей автостартера. От постоянного контакта с коллекторными пластинами, которые крепятся к якорю, они стираются и перестают работать. Во время рабочего цикла щётки очень быстро двигаются по вертикали, такой режим работы ведёт к постепенному расшатыванию держателей; со временем они перестают фиксировать щётки в рабочем положении. Замена щёток стартера вместе с фиксаторами решает проблему.

Опознать изношенные щётки можно по следующим признакам:

• втягивающее релё щёлкает, но запуска стартера не происходит;
• когда стартер работает, то слышны нехарактерные звуки: хруст, треск, кряканье;
• явный запах гари во время пуска стартера.

Поломка якоря

Рабочий цикл электростартера завязан на вращении пускового якоря. Тот может отказать как в силу механических причин, так и электрических. Во-первых, стоит осмотреть высоковольтную проводку (она может отсоединиться или окислиться), чтобы исключить мелкие неисправности. Самая частая поломка — заедание подвижной части якоря. Когда якорь неподвижен, автомобилист не услышит даже щелчков реле.

Иные повреждения

Редко возникает такая ситуация: водитель поворачивает ключ, автомобиль заводится, шофёр возвращает ключ зажигания в исходное положение, которое подразумевает прекращение работы механизма. Однако при неисправности стартер не прекратит вращаться.

Неполадка крайне редкая, поэтому легко отыскать причины: порча пружины отключения зажигания; выход из строя, тягового реле (заело или слиплись контакты). Также есть неполадки, при которых агрегат функционирует, издаёт нехарактерные шумы. В этом случае рассматривают такие варианты, как:

• ослабление крепежа стартера;
• повреждение якорной шейки;
• износ зубьев приводной шестерни.

Также имеется ряд признаков, которые означают высокий текущий износ элементов и предвещают скорый выход из строя всего стартера. Займитесь профилактическими работами:

• если пусковое устройство стало функционировать только после второго или третьего поворота ключа зажигания;
• пусковой механизм проворачивается с трудом даже при полной зарядке АКБ;
• задержка при выходе из зацепления.

Бывает и так, что при изменении положения ключа зажигания стартер работает штатно, но коленвал не вращается, и двигатель «молчит». Требуется замена муфты свободного хода.

Для большинства отечественных автомобилей ресурс устройства заявлен на уровне 100 тысяч км пробега.

Однако, если игнорировать периодическое обслуживание устройства, то оно не отходит и 3/4 заявленного срока службы.

Как снять и разобрать стартер

Отметим, что сам по себе ремонт стартера не несёт ощутимых проблем для ремонтника. Весь сервисный комплекс сводится к трём мероприятиям: визуальный осмотр, очистка рабочих поверхностей, замена испорченных компонентов. Автомобилисту важно знать расположение деталей, их внешний вид, чтобы затем провести ремонт втягивающего реле стартера своими руками или поменять щёточный узел стартера.

Демонтаж стартера необходимо начать с отключения высоковольтных проводов. Необходимо скинуть клеммы с АКБ и отсоединить провод «массы». Стартер снимают снизу, поэтому обязателен демонтаж защитных панелей, чтобы добраться до провода от тягового реле. Скидываем его тринадцатым накидным ключом. Пусковое устройство крепят к внутренней части картера на несколько болтов. Удаляем их. После этого можно без проблем достать стартер и проводить с ним манипуляции.

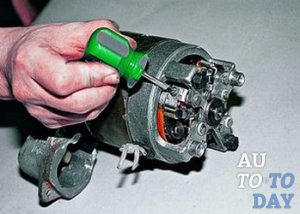

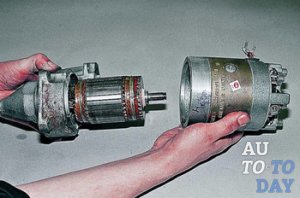

Разобрать стартер также не составляет труда. Сперва откручивают заднюю крышку (та, из которой выходит вал), которая держится на двух болтах. Под крышкой находится прокладка и уплотнительные кольца, которые дополнительно не фиксируются и выпадут сами при демонтаже. Также по всему корпусу имеются металлические стяжки на болтах, которые удерживают ключевые компоненты стартера. Ослабляем их — получаем доступ к необходимым деталям.

При ремонте нужно соблюдать осторожность, так как к детали подходят контактные провода, их повреждение увеличит сервисный сеанс на несколько часов.

Ниже опишем типовой случай.

Ремонт щёточного узла

Щётки чаще всего ломаются в стартере. Из-за износа они не подлежат плановому обслуживанию — их меняют. Чтобы удалить старые детали, нужно отсоединить стальную стяжку внутри корпуса от фиксатора щёток. Далее требуется безопасное отключение проводки; после этого фиксатор будет доступен для визуального осмотра. Новые щётки продают вместе с держателями, поэтому снимать исправные части нет смысла. Щётки меняются при износе контактных элементов или медных пластин, механических повреждениях держателя. Особенно стартерные щётки уязвимы на отечественных переднеприводных ВАЗах начала 2000-х годов.



Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Ремонт стартера своими руками — что можно сделать?

Покупая свой первый автомобиль, автолюбитель должен быть готов к тому, что перед ним встанет множество новых задач и проблем. Ведь каким бы совершенным ни было устройство именно вашего автомобиля, он всё равно когда-нибудь выйдет из строя, так как вечного ничего не бывает. И здесь понадобиться произвести ремонт вашего «железного коня». Отлично, если поблизости есть автосервис, в котором работают настоящие профессионалы. Но бывают ведь и случаи поломок в глухой местности, где не ловит даже телефон. Что же делать в таком случае? Полагаться на собственные навыки и приёмы по обслуживанию транспортного средства, которые обязательно нужно начинать получать сразу же после покупки первого авто. Освоив элементарный операции и процедуры по обслуживанию транспортного средства, вы будете чувствовать себя намного увереннее, особенно в дальних поездках.

Кроме того, работы по обслуживанию и ремонту авто довольно затратные. Поэтому собственные навыки ещё и помогут сэкономить немалую сумму денег. Как минимум, нужно разобраться с самыми элементарными операциями. Одной из таких операций является ремонт стартера.

1. Ремонт стартера своими руками начинается с демонтажа.

Стартер – это элемент конструкции автомобиля, без которого автомобиль завести невозможно. Именно этот элемент запускает двигатель, методом раскручивания коленчатого вала. Конструктивно автомобильный стартер состоит из таких элементов:

1. Втягивающее реле – предназначено для синхронизации работы всего стартера. Когда водитель поворачивает ключ зажигания, ток подаётся на реле и образует электромагнитное поле. После этого реле вращает рычаг включения и цепляет шестерню маховика. Дальше ток поступает на обмотки стартера.

2. Якорь – предназначается для вращения шестерен бендикса. Когда двигатель запустился, якорь возвращается в исходное положения при помощи возвратной пружины и размыкает контакты.

3. Бендикс (обгонная муфта) – нужен для контроля скорости вращения вала. Ведущий вал должен вращаться быстрее, чем ведомый.

4. Щётки и щёткодержатели – предназначаются для подачи напряжения на пластины якоря. Они также увеличивают мощность двигателя.

По словам специалистов, если автолюбитель смог отремонтировать стартер, значит любая поломка будет ему по плечу. Почему так говорят? Просто стартер на любом автомобиле установлен в крайне неудобном месте моторного отсека. Поэтому его снятие для обычного автовладельца можно прировнять к настоящему «подвигу Геракла». В большинстве транспортных средств стартер располагается со стороны водителя сразу под двигателем. Чтобы его найти нужно проделать следующее:

1. Приподнять крышку капота.

2. Повернуть ключ зажигания (можно кого-то попросить это сделать).

3. Прислушаться и определить, откуда поступает жужжание. Именно в том месте и находиться стартер.

Так как стартер располагается в очень неудобном месте, для того, чтобы его снять понадобиться уйма терпения и комплект автомобильных инструментов (разных гаечных ключей, в том числе и с гибкими удлинителями). Производить демонтаж стартера лучше всего в смотровой яме, так как без смотровой ямы будет очень сложно перемещаться под транспортным средством. Этапы демонтажа автомобильного стартера:

1. Отключить все клеммы аккумулятора.

2. Открутить электрические кабели, которые проводят ток, от шпилек втягивающего реле и от клемм на стартере.

3. Снять защитную обшивку двигателя.

4. Окрутить нижние и верхние гайки крепления стартера к двигательному отсеку.

5. Извлечь стартер.

Зачем необходимо демонтировать стартер с автомобиля?

Дело в том, что диагностику и ремонт стартера очень тяжело (а для новичков – просто невозможно) проводить в то время, когда он установлен на автомобиле. А вот когда стартер уже демонтирован и спокойно лежит на столе, автомобилисту уже ничего не помешает произвести необходимые операции. Во время демонтажа стартера, рекомендуем запомнить или записать очерёдность всех работ. Хорошо, если выложите все детали в порядке их снятия. Это поможет не запутаться с обратной сборкой и монтажом стартера на автомобиль.

Во время своей работы стартер очень сильно загрязняется, что связано с местом его расположения и с использованием графитовых щёток. Так что удалось ли вам найти поломку в стартере или не удалось, в любом случае необходимо тщательно очистить сам стартер и все его детали от загрязнений, а также проверить целостность всех составляющих (особенно, обмоток). И только после подобных манипуляций можно приступать к обратной сборке и обратному монтажу стартера на автомобиль. Монтаж стартера происходит по тех же этапах, что и его демонтаж, только в обратном порядке.

2. Как отремонтировать стартер, если он перестал работать?

Рабочий ресурс автомобильного двигателя намного больше, нежели рабочий ресурс стартера. Так что, как ни крути, стартер рано или поздно придётся ремонтировать или менять и к этому необходимо быть готовым. Но полностью менять устройство спешить не стоит. Ведь, во-первых, причина может быть даже не в нём (а, к примеру, в аккумуляторе или маховике). А, во-вторых, отремонтировать стартер обойдётся значительно дешевле.

Те автомобилисты, которые привыкли производить обслуживание и ремонт своего автомобиля самостоятельно, рано или поздно захотят узнать, как отремонтировать стартер. Чтобы ремонт стартера был максимально оперативным и максимально эффективным, необходимо для начала определить причины его поломки.

Самые распространённые поломки стартера:

1. Поломка втягивающего реле стартера. Из-за этого шестерня бендикса не будет подаваться для зацепления к шлицам маховика.

2. Износ графитовых щёток, при помощи которых передаётся электроэнергия к якорю, как и во многих электродвигателях (по сути, стартер – это и есть электродвигатель). А графитовые щётки со временем стараются и возникает потребность из заменить.

3. Износ подшипников стартера. Это можно диагностировать по сильным вибрациям и разрушениям остальных частей механизма стартера, хоть стартер и продолжит работать.

Чтобы проверить работоспособность демонтированного стартера, необходимо использовать заряженный аккумулятор. Массу подключают к корпусу, а положительным проводом ищут неисправности. Когда «плюс» подключается к контакту втягивающего реле, оно должно заработать и выдвинуть бендикс. Если втягивающее реле не сработало, значит его нужно будет заменить или отремонтировать (неисправность во втягивающем реле). В большинстве случаев, понадобится замена втягивающего реле, так как большее количество этих приборов неразборные.

Когда положительный провод подключается к контакту, расположенному после втягивающего реле, стартер должен начать работать. Если этого не произошло, значит придётся полностью разбирать прибор, и произвести ремонт стартера своими руками. Или, как вариант, отнести его в автосервис (если с заменой втягивающего реле новичок ещё как-нибудь справиться, то вот с капитальным ремонтом всего стартера – вряд ли).

При работе стартера самая большая нагрузка приходится на зубцы шестерни бендикса, которые находятся в сцеплении с зубцами маховика. Поэтому через несколько лет эксплуатации автомобиля, эти зубцы попросту стираются и становятся причиной того, что двигатель невозможно запустить или запускается он нерегулярно. Решить такую проблему можно только заменив полностью шестерни бендикса или венец маховика.

Запомните, очень часто причиной неработоспособности стартера становится загрязнение контактов его составляющих частей. Так что внимательно следите за чистотой как стартера, так и всех остальных составляющих вашего транспортного средства.

При первых же подозрениях на неисправность, не откладывайте ремонт стартера на вашем автомобиле, так как без этого элемента вы просто можете остановиться где-то в глуши и выбраться оттуда самостоятельно будет крайне сложно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Стартер и генератор — ремонт, замена, цены — журнал За рулем

Рано или поздно с поломкой стартера и генератора сталкиваются многие автовладельцы. И задаются вопросом: ремонтировать или отправляться в магазин за новым прибором? Ответ вы найдете в этом материале. Потратьте немного времени, если хотите сэкономить немалые деньги.

Зачистка контактов

Даже современные генераторы и стартеры, заточенные под работу систем «старт-стоп», устроены довольно просто и не имеют принципиальных отличий от своих предков. Однако прежде чем нести в ремонт уставшие узлы, важно убедиться, что электрика автомобиля в целом исправна и наших героев не терроризируют другие враги. Иначе в скором времени придется повторно отдавать приличные деньги за ремонт или восстановление.

Материалы по теме

Смерть генератора очень часто связана с некондиционным аккумулятором, который значительно повышает нагрузку на узел. По этой причине в генераторе часто прогорают диодный мост и статорная обмотка, а на некоторых моделях BMW — даже сам статор. После такой беды генератор можно смело относить на помойку.

Также ресурс генератора заметно падает, если он оказывается в зоне подтекания масла или антифриза. При работе генератора идет естественный износ щеток с выработкой пыли. А из-за попадающего на генератор масла смоченные частицы пыли возвращаются в зону контакта щеток и коллектора — и, как говорится, на ровном месте идет активный абразивный износ.

В половине случаев к ремонтникам попадают сгоревшие стартеры, замученные самими автовладельцами. Они крутят стартер слишком долго (особенно зимой) и перегревают его в попытках пустить мотор, который может подолгу не схватывать по целому ряду причин.

Щеточный узел обычного стартера имеет четыре щетки (на фото справа), а у стартера с функционалом системы «старт-стоп» их шесть (на фото слева). Это одно из самых значимых несходств двух конструкций — в остальном они практически идентичны. Фокус в том, что если клиент не пользуется этой опцией, то при ремонте более продвинутого стартера можно смело использовать простой щеточный узел. Это будет гораздо дешевле и никак не скажется на ресурсе отремонтированного электродвигателя.

Щеточный узел обычного стартера имеет четыре щетки (на фото справа), а у стартера с функционалом системы «старт-стоп» их шесть (на фото слева). Это одно из самых значимых несходств двух конструкций — в остальном они практически идентичны. Фокус в том, что если клиент не пользуется этой опцией, то при ремонте более продвинутого стартера можно смело использовать простой щеточный узел. Это будет гораздо дешевле и никак не скажется на ресурсе отремонтированного электродвигателя.

Что стряслось?

После исключения возможных проблем в электрике автомобиля и других дефектов можно переходить к детальной проверке стартера и/или генератора.

Материалы по теме

Диагностика умершего стартера незатейлива. Его разбирают и дефектуют. Кроме умерших деталей важно обновить элементы с приличным износом, чтобы в скором времени вновь не пришлось вскрывать узел. Попутно проверяют сопротивление обмоток втягивающего реле и «бендикс» на срыв.

С современными генераторами сложнее. В их конструкции реле-регулятор подключено по отдельной шине к «мозгу» двигателя, обес­печивая функцию умной зарядки. Беда в том, что для проверки реле конкретного производителя чаще всего нужен индивидуальный диагностический прибор с осциллографом. Он позволяет также проверить регулятор отдельно от генератора — это уберегает ремонтников от бракованных реле.

Проверяют генератор и на стенде. Оценивается его поведение под нагрузкой, в режиме холостого хода и в процессе нагрева. Дополнительно стетоскопом прослушивают шум подшипников.

Стендовые проверки проводят до и после ремонта генератора.

www.zr.ru

Капитальный ремонт стартера своими руками

Заметив первые признаки неисправности, не отлаживайте ремонт стартера в долгий ящик. Затягивание с проверкой и восстановлением приведет к тому, что в один момент двигатель попросту не запустится. Покажем на видео и расскажем, как проверить втягивающее реле, заменить щетки, втулки стартера, чтобы своими руками устранить поломки и правильно собрать стартер автомобиля.

Признаки неисправности

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Как проверить своими руками

Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.

Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.

Перед разборкой рекомендуем изучить устройство и принцип работы автомобильного стартера. Также при ремонте важно понимать принцип работы и методы диагностики втягивающего реле, бендикса стартера.

Характерные поломки

• Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.
• Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.
• Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.
• Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.
• Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.
• Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.
• Износ шестерни вала якоря.
• Отклеивание магнитов от корпуса стартера.
• Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.

Ремонтировать или заменить

Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:

• замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;
• очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;
• смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;
• полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.

Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.

Техника безопасности и полезные советы

• Перед снятием клемм для ремонта либо замены стартера обязательно снимите клемму с отрицательного вывода АКБ.
• При проверке снятого с автомобиля стартера надежно фиксируйте его в тисках.
• Даже для вращения якоря без зацепления с венцом маховика нужен немалый ток, поэтому при проверке после ремонта не используйте тонкие провода и обеспечьте надежный контакт на силовых выводах.
• Пределы допусков осевого, радиального люфта, минимального диаметра коллектора вы можете найти в технической документации. Еще перед началом ремонта рекомендуем узнать модель стартера, которая должна быть указана в нанесенной на корпусе идентификационной маркировке.
• При сборке соблюдайте последовательность установки дистанционных шайб, ограничивающих осевой люфт. Чтобы после ремонта своими руками собрать стартер правильно, еще в процессе разборки ставьте метки, делайте фотографии.
• Смазывать необходимо только планетарный редуктор. Для этих целей хорошо подойдет консистентная смазка для ШРУСов. Ни в коем случае не смазывайте рабочую поверхность меднографитовых втулок. Смазка будет собирать пыль, превращаясь таким образом в абразивную пасту.

Измерение осевого и радиального люфта

Люфт вала якоря следует проверять еще до разборки. Для этого достаточного пальцами пошатать в радиальном и осевом направлении сам вал. При значительном люфте нужно не только заменить втулки, но и измерить выработку на самом валу, так как в случае критического износа ограничение ремонта лишь заменой втулки особого результата не принесет. Измерить осевой люфт можно с помощью штангенциркуля. Для точной проверки радиального люфта используется индикатор часового типа со штативом.

Проверка якоря

На видео показан простой способ проверки межвиткового зажигания. Суть диагностики заключается в подключение одного из контактов лампочки на вал якоря. Вторым контактом следует провести по ламелям коллектора. Если пробой на корпус отсутствует, лампочка не загорится.

Втулки, бендикс

Исправная обгонная муфта должна вращаться только в сторону вращения стартера. Сам бендикс ремонту не подлежит, поэтому в случае поломки его следует заменить. Для снятия муфты необходимо сдвинуть по валу ограничительно кольцо, после снять стопорное кольцо. При промывке старого бендикса не используйте очистители в аэрозолях, так как они способны вымыть внутреннюю смазку обгонной муфты.

На видео показано, как заменить втулки стартера своими руками.

autolirika.ru
