Медленно крутит стартер ваз 2109

Времена, когда можно было завести двигатель автомобиля с помощью пусковой рукоятки уходят в прошлое.

Поэтому в ситуации, когда аккумулятор заряжен, но стартер плохо вращает коленвал, не остаётся ничего другого, как выяснять причину подобной неисправности на месте. Что делать в подобной ситуации, и как найти поломку, об этом будет подробно описано в данной статье.

Причины возникновения неисправности

Если плохо крутит стартер при заряженном аккумуляторе, то поломка, в большинстве случаев, находится в устройстве запуска двигателя.

Причиной низкой частоты вращения коленвала двигателя, в этом случае, могут быть:

Неисправность проводки.
Выход из строя стартера.
Неисправность втягивающего реле.
Густое масло.

Прежде чем приступать к выявлению вышеуказанных причин, следует убедиться в том, что аккумулятор выдаёт достаточный для запуска двигателя ток. Для этого можно воспользоваться нагрузочной вилкой. Если аккумулятор обслуживаемый, необходимо замерить плотность электролита.

Неисправности проводки

Стартёр двигателя внутреннего сгорания является самым энергоёмким прибором электрооборудования автомобиля, поэтому некачественное крепление проводов и клемм, может снизить эффективность работы этого устройства.

Сила тока, которая возникает в момент включения стартёра, настолько велика, что в недостаточно хорошо прикреплённых проводах может образоваться электрическая дуга. Часть энергии будет уходить на поддержания этого эффекта, в результате чего стартёр будет вращаться очень медленно.

Кроме недостаточной силы тока в цепи, электрическая дуга может привести к возгоранию, поэтому если аккумулятор плохо крутит стартер, следует в первую очередь осмотреть клеммы подключения аккумулятора, а также проверить качество соединения положительного провода, который подключается от «+» аккумулятора к втягивающему реле.

Также следует проверить кабель, который соединяет корпус двигателя с кузовом автомобиля, в этом месте также может быть недостаточно хороший контакт.

Кроме утечки электрического тока и плохо затянутых гаек и болтов, стартеру может недоставать электрической мощности, по причине окисления клемм аккумулятора. В этом случае образуется прослойка из плохо проводящего электрический ток вещества, которое и является причиной ухудшения работы стартера.

Данная проблема может быть легко решена, если использовать для удаления образовавшегося слоя окисления содовый раствор:

Для приготовления раствора используется обычная сода и тёплая вода в соотношении 1 к 10.
Для очистки клемм можно использовать ветошь, но наиболее подходящим инструментом, для выполнения данных работ, является старая зубная щётка.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Неисправно втягивающее реле

Очень распространённая поломка, которая может быть причиной плохой работы стартового механизма автомобиля.

Если произошло короткое замыкание обмотки электромагнита, то потребуется полностью заменить данную деталь, но в большинстве случаев причина неудовлетворительной работы втягивающего реле заключается в неисправности, возникающей в результате подгорания контактов реле.

Для того чтобы восстановить работоспособность устройства, необходимо снять втягивающее реле с корпуса стартера и снять эбонитовую крышку, к которой подключаются провода.

Внутри устройства, будет расположена медная пластина, замыкающая контакты реле. Именно эта деталь и бывает наиболее повреждена. Поверхность пластины, которая соприкасается с контактами, необходимо очистить от неровностей, которые возникают вследствие повышенных температур во время замыкания контактов. Для этого следует воспользоваться бархатным напильником, но снимать металл следует очень осторожно, чтобы пластина не истончилась слишком сильно, иначе хорошего контакта между проводниками электрического тока не будет.

Контакты, которые расположены на эбонитовой крышке втягивающего реле, также необходимо зачистить. Чтобы осуществить данную операцию, необходимо выкрутить болты, к которым присоединяются провода, и зачистить их с той стороны, которой они соприкасаются с контактной пластиной. Очистка поверхности болтов осуществляется напильником. Снимать необходимо минимальное количество металла, чтобы контакты достаточно плотно соприкасались с контактной пластиной электромагнита.

Когда очистка контактов будет завершена, сборка и установка втягивающего реле осуществляется в обратном порядке. Болты втягивающего реле должны быть хорошо зафиксированы в эбонитовом корпусе, но перекручивать резьбовое соединение не следует, иначе можно повредить хрупкий материал крышки данного устройства.

Выход из строя стартера

Несмотря на высокий эксплуатационный ресурс стартера, это устройство не является вечным, и рано или поздно выходит из строя.

1. Сложность диагностики технического состояния электрического двигателя, который расположен внутри корпуса стартера, затрудняется тем, что некоторые распространённые «заболевания» этого устройства, могут проявляться только когда двигатель полностью прогревается.

Характерным «симптомом», такой поломки, является лёгкий запуск холодного двигателя, и очень медленное проворачивание коленвала, когда температура охлаждающей жидкости достигнет рабочего значения. Если стартер плохо крутит только на горячем двигателе, то при возникновении данной проблемы, необходимо в течение короткого промежутка времени снять деталь с двигателя автомобиля, разобрать его и с помощью омметра осуществить замеры сопротивления между обмоткой и корпусом.

Если показатель будет менее 10 кОм, то происходит утечка электрического тока на корпус устройства, что значительно снижает мощность электродвигателя. Если обмотка стартера в порядке, необходимо замерить сопротивление между обмоткой якоря и его корпусом.

2. При отсутствии утечек в этой части электрического двигателя стартёра, следует очень внимательно осмотреть выводные провода коллектора, которые могут быть отпаяны, вследствие чего нарушается контакт и стартёр, либо полностью не крутит двигатель, либо вращение коленвала осуществляется с недостаточной частотой.

3. Важнейшим элементом стартёра являются щётки.

Если данная деталь полностью выработала ресурс, то стартёр будет плохо крутить двигатель автомобиля, как в холодном состоянии, так и после прогрева двигателя.

Если величина выработки щёток не велика, то следует их проверить на утечку тока. Осуществить эту операцию можно с помощью любого устройства для осуществления замеров сопротивления, или обычной двенадцативольтовой лампочки.

При подаче «+» источника питания на щётки, а «-» к лампочке, которая другим выводом соединяется с массой щёточного блока, свечение нити накаливания должно полностью отсутствовать. При проверке омметром, показатель сопротивления должен стремиться к бесконечности.

Густое масло

Данная проблема может возникнуть только в том случае, если марка смазывающего вещества не соответствует сезону. Стартёр будет с трудом проворачивать коленвал двигателя, только при очень низких температурах воздуха. Если автомобиль эксплуатируется в суровых климатических условиях, то необходимо позаботиться об утеплении места стоянки машины, а также сменить моторное масло.

Ваз 2109 плохо крутит стартер на холодную, с толкача завожу, прогреваю и заводится хорошо. всю ночь заряжал акб, на утро вышел и не завелся.и так каждое утро начинается с того что дергают. может кто знает как быть и что делать в первую очередь

Комментарии 21

контакты клеммы греються? если до тоне контакт в том месте

у меня на 09 также было. стартер разобрал, почистил все контакты, якорь. щётки нормальные были. провода которые идут к стартеру тоже почистил. теперь в любой мороз заводиться. акб ни разу не снимал.

или акум мертвый — не берет заряд. Или же гдето что то мыкает и акум разряжается

просто втулку замени на коробке. она износилась и стартер на себя берет…
если не поможет, то разбери стартер и все зачисть наждачкой. смажь литольчиком то что мажется

Купи новый редукторный и не парься! Тем более он стоит новый 2500, если денег мало- 1000 б/у. Редукторный и крутит резвее. Я тоже так постоянно мучался, перебирал старый, денег больше просадил. В итоге потом купил б/у за 1000 и проблему забыл.

Не делай мозг себе и не шатай лишний раз акб. Делай то что выше написали, либо к электрику кати он уж точно разберётся

А почему никто не рассматривает вариант, что просто стерлись щетки на стартере и он на себя берет много, вот и не заводится. Думаю что имеет место быть такой мысли.

у меня точно такая хрень была на днях. Короче я вскрыл стартер поменял блок щеток, все почистил, смазал втулки и собрал. Все прошло, крутит как зверь!

это якорю пздц на стартере, надо разобрать стартер взять якорь и проточить у токаря он знает что и где. Должно помочь. И заодно фтулку поменять.

то же самое помогло в прошлую зиму, даже акум менял на новый 0 эмоций пока якорь не точнули

Акб всего 2 месяца, +всю ночь стоял на зарядке

как масло поживает?

масло менялось недавно.всю зиму заводилась в любой мороз, в марте отказалась заводится… как то резко всё началось

у меня такая же проблема была, зимой когда машина постоит недельку-полторы, то потом не хотела заводится. Стартер еле-еле крутился и быстро сажал акб… приходилось постоянно греть двигатель либо паяльной лампой, либо обычной лампочкой, правда второй вариант на много дольше(((

Средний срок службы стартера на автомобилях ВАЗ составляет до 6 лет, тогда как двигатель обычно служит раза в два дольше.


Основные узлы стартера автомобиля ВАЗ 2109. 8 – вывод обмотки статора, 7 – контактные болты, 6 – тяговое реле, 5 – вал якоря, 4 – привод, 3 – крышка со стороны привода, 2 – корпус, 1 – крышка со стороны коллектора.

Ремонт этого устройства – вполне обычное дело, но для начала нужно выявить суть неисправности. Прояснить ситуацию можно по реакции на оборот ключа в замке зажигания. Стартер может щелкать, крутится, издавать странные звуки, а может и вообще никак не реагировать. Попробуем разобраться, почему не крутит стартер ВАЗ 2109 в той или иной ситуации.

Ситуация первая – нет никакой реакции на попытку завести автомобиль. Следует обратить снимание на щитки приборов. Если лампочки не горят вообще, значит первым делом нужно зарядить аккумуляторную батарею. Если же лампочки горят, а стартер не издает признаков жизни, то либо проблема в стартере, либо батарея все так же не имеет достаточного заряда, но лампочки приборов запитать еще может.

После полной зарядки аккумулятора, нужно попробовать прочистить контакты на втягивающем реле стартера. Стартер в «девятке» находится слева от двигателя, и добраться до него не просто. Лучше всего его снять и уже тогда заняться поиском неисправности. Контакты на реле могли просто обгореть, и тогда их сопротивление сильно возрастает.


Стартер в «девятке» находится слева от двигателя, и добраться до него не просто.

Если их не прочистить, то аккумулятор плохо крутит стартер ВАЗ 2109, так как подается напряжение ниже 12 В. Либо стартер не крутится вообще, и даже не щелкает.

Если после прочистки контактов реле все также не щелкает при подаче напряжение, то возможно оно засорилось, либо замкнула или оборвалась втягивающая обмотка в нем. На засорение можно проверить рукой, попробовав туго ли ходит якорь. Если ход свободный, то нужно запастись мультиметром и проверить проводку при подаче напряжения – в обычном режиме напряжение будет скакать. Если есть замыкание – сопротивление обмотки будет стремится к бесконечности.

Вторая ситуация – при запуске есть один щелчок, но водитель все равно видит, как туго крутит стартер ВАЗ 2109, либо вообще не крутит. Опять же причину сначала нужно искать в реле. Возможно, в нем обгорели контакты с торцевой стороны, подающие напряжение на двигатель. Тогда их нужно прочистить, либо заменить, предварительно разобрав само реле.

Если же после щелчка не крутит стартер ВАЗ 2109 и чувствуется отчетливый запах гари, или даже пошел дым, то очень вероятно, что в двигателе стартера замкнуло обмотку. Тогда нужно снимать заднюю крышку стартера, снимать статор,

Расположение обмоток в корпусе стартера автомобиля ВАЗ 2109.

вынимать якорь с обмоткой и на дефектоскопе проверять обмотку на факт обрыва.

Если после единичного щелчка водитель видит, что туго крутит стартер ВАЗ 2109, но движение все же есть, то тут причин может быть несколько.

Подгоревшие контакты во втягивающем реле не пропускают необходимое для раскрутки напряжение,
Вал якоря клинит, он разбалансирован – нужно подтянуть крепления в двигателе, отцентровать вал,
Клинит втулки вала, они изношены – заменить втулки,
Ротор пластинами начал тереть о полюсы статора, так как пропал минимальный зазор между ними – также выровнять весь якорь целиком.

Если же стартер вроде бы и крутится, но двигатель не получает крутящий момент, вполне вероятно, что деформировался рычаг, которым реле толкает бендикс к маховику. В таком случае водитель будет слышать скрежет шестерни бендикса о маховик, либо просто холостой ход стартера. При этом само втягивающее реле может работать четко и со щелчком. Шестерня просто не будет заходить в должное зацепление с маховиком, не доставая до него.

Причиной плохой прокрутки на ВАЗ 2109, да и смежных моделей, может быть также элементарный износ зубьев на шестерне стартера, либо маховика. Либо износ может крыться в редукторе, если таковой у стартера имеется. Тогда стартер будет крутится, но будет слышен неприятный скрежет зубьев. Такой режим работы очень губительно сказывается на всех частях стартера, и его следует сразу прекратить.

Еще одна причина, почему стартер не срабатывает после щелчка – изношенные щетки или коллектор в двигателе стартера. Обмотки просто не могут получить напряжение от батареи, и магнитное поле не возникает. Щетки можно заменить, а вот с коллектором дело сложнее – возможно потребуется замена якоря.

Третья ситуация – стартер при запуске периодически щелкает, но двигатель автомобиля не раскручивается. Такое может возникнуть, если аккумуляторная батарея заряжена слабо, и удерживающая обмотка во втягивающем реле не справляется со своей задачей. Якорь выскакивает обратно, и втягивающая обмотка тянет его опять. Так будет продолжатся, пока аккумулятор не сядет полностью.

Это может быть еще одной причиной того, что плохо крутит стартер ВАЗ 2109. Однако характер вращения стартера будет импульсным. Якорь реле лишь на мгновение касается контактов

7 Причин Почему Плохо Крутит Стартер

Чаще всего плохо крутит стартер по причине низкого заряда аккумуляторной батареи, плохого контакта «массы», износа втулок на его корпусе, поломки втягивающего реле, короткого замыкания обмоток статора или ротора (якоря), износа бендикса, неплотного прилегания щеток к коллектору либо их значительного износа.

Содержание:

Первичные ремонтные меры можно проводить, не снимая узел с его посадочного места, однако если это не помогло и стартер крутит туго, то его придется демонтировать и выполнить дополнительную диагностику с его разборкой, ориентируясь на основные его неисправности.

В чем причина	Что сделать
Слабая аккумуляторная батарея	Проверить уровень заряда аккумулятора, при необходимости подзарядить
Слабая аккумуляторная батарея	Проверить состояние клемм аккумулятора, почистить их от грязи и окислов, а также смазать специальной смазкой.
Контакты аккумулятора, стартера и “массы”	Выполнить ревизию контактов на самом аккумуляторе (момент затяжки), провод “массы” двигателя, места подключения на стартере.
Втягивающее реле	Выполнить проверку обмоток реле с помощью электронного мультиметра. На исправном реле значение сопротивления между каждой обмоткой и массой должно быть 1…3 Ома, а между силовыми контактами 3…5 Ома. При выходе обмоток из строя обычно реле меняют.
Щетки стартера	Проверить уровень их износа. Если износ значительный, то необходима замена щеток.
Втулки стартера	Осмотреть их состояния, в частности, люфт. Допустимый люфт составляет около 0,5 мм. При превышении значения свободного хода втулки меняют на новые.
Обмотки статора и ротора (якоря)	С помощью мультиметра нужно проверить их на обрыв, а также наличие короткого замыкания на корпус и межвиткового короткого замыкания. Обмотки или перематывают либо меняют стартер.
Бендикс стартера	Проверить состояние шестерни бендикса (особенно для старых автомобилей или машин со значительным пробегом). При ее значительном износе нужно поменять бендикс на новый.
Моторное масло	Проверить состояние и текучесть масла используя щуп. Если в картер залито летнее масло и оно загустело, то нужно отбуксировать машину в теплый бокс и выполнить там замену масла на зимнее.
Неправильно выставлено зажигание (актуально для карбюраторных машин)	В этом случае нужно проверить момент зажигания и при необходимости выставить правильное его значение.
Контактная группа замка зажигания	Проверить состояние и качество группы контактов и места соединений. При необходимости подтянуть контакты либо заменить контактную группу полностью.
Коленчатый вал	Диагностику и ремонт лучше доверить мастерам в автосервисе, так как необходимо частично разбирать двигатель и проверять состояние вкладышей.

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.
Износ бендикса. Это не очень распространенная причина того, что плохо крутит стартер при заряженном аккумуляторе, и встречается лишь у машин со значительным пробегом, в том числе у тех, двигатель которых часто запускают и глушат, тем самым снижая ресурс стартера. Причина кроется в банальном износе бендикса — уменьшение диаметра рабочих роликов в обойме, наличие на одной из сторон ролика плоских поверхностей, стачивание рабочих поверхностей. Из-за этого возникает проскальзывание в момент, когда передаётся крутящий момент от вала стартера к двигателю автомобиля.
Плохой контакт на обмотке статора стартера. При запуске стартера от аккумуляторной батареи через контакт проходит значительный ток, поэтому, если контакт будет в плохом техническом состоянии, то он будет греться и со временем может полностью отпасть (обычно он припаян).
Замыкание в обмотке статора или ротора (якоря) стартера. В частности, короткое замыкание может быть двух типов — на «массу» или на корпус и межвитковое. Чаще всего встречается межвитковой пробой обмотки якоря. Проверять ее можно с помощью электронного мультиметра, однако лучше воспользоваться специальным стендом, имеющимся, как правило, в специализированных автосервисах.
Щетки стартера. Основная проблема здесь — неплотное прилегание поверхности щеток к поверхности коллектора. В свою очередь, это может быть вызвано двумя причинами. Первая — значительный износ щеток либо их механическое повреждение. Вторая — смещенное положение из-за износа втулок, повреждения стопорного кольца.
Частичный выход из строя втягивающего реле. Его функция — подведение и возвращение в исходное положение шестерни бендикса. Соответственно, если неисправно втягивающее реле, то оно будет тратить больше времени на то, чтобы подвести шестерню бендикса и запустить стартер.
Использование очень вязкого масла. В некоторых случаях АКБ плохо крутит стартер по причине того, что в двигателе используется слишком густое масло. На прокачивание застывшей маслянистой массы тратится некоторое время и много энергии от аккумулятора.
Замок зажигания. ЗЗачастую проблемы возникают нарушении изоляции проводки. Кроме этого, контактная группа замка может со временем начать нагреваться из-за уменьшения площади контакта, а как результат, на стартер может идти меньший, чем это нужно, ток.
Коленчатый вал. В редких случаях причиной того, что плохо крутит стартер, «виноват» коленчатый вал и/или элементы поршневой группы. Например, задиры на вкладышах. Соответственно, при этом стартеру нужно больше энергии, чтобы запустить двигатель.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

Что делать, если плохо крутит стартер

Когда плохо крутит стартер, необходимо выполнить диагностические и ремонтные меры. Начинать всегда стоит с аккумулятора и проверки качества контакта, а уже потом демонтировать и возможно разбирать стартер и выполнять диагностику.

Проверить заряд аккумулятора. Неважно редукторный плохо крутит или обычный АКБ должен быть заряжен. Особенно это актуально для зимнего периода, когда ночью на улице температура воздуха опускается ниже нуля по Цельсию. Соответственно, если аккумулятор (даже если он и новый) хотя бы на 15% разряжен, то его желательно зарядить с помощью зарядного устройства. Если аккумулятор старый и/или исчерпал свой ресурс — лучше заменить его на новый.
Убедится в надежности контакта клемм аккумулятора и питания стартера. Если на клеммах АКБ есть очаги окисления (ржавления), то однозначно проблема в этом. Также убедитесь, что зажим силовых проводов надежно затянут. Уделите внимание и контакту на самом стартере. Имеет смысл проверить «косичку массы», которая соединяет непосредственно корпус двигателя и корпус автомобиля. В случае, если контакты некачественные, то их нужно почистить и подтянуть.

Не помогли перечисленные рекомендации? Тогда придется снимать стартер для осмотра и проверки его основных элементов. Исключением может стать разве что если новый стартер плохо крутит, тут если не в АКБ и контактах дело, то искать причину нужно в двигателе. Проверку стартера следует выполнять в такой последовательности:

Втягивающее реле. Нужно прозвонить обе обмотки используя тестер. Измеряется сопротивление между обмотками и «массой» попарно. На исправном реле будет составлять около 1…3 Ома. Сопротивления между силовыми контактами должно быть порядка 3…5 Ом. Если указанные значения будут стремиться к нулю — значит, имеет место короткое замыкание. Большинство современных втягивающих реле выполнены в неразборном виде, поэтому при выходе узла из строя его попросту меняют.
Щетки. Они изнашиваются по естественным причинам, однако они могут неплотно прилегать по причине сдвига щеточного узла относительно коллектора. В любом случае необходимо визуально оценить состояние каждой из щеток. Незначительный износ допускается, но он не должен быть критичным. Причем износ должен быть только в плоскости прилегания к коллектору, на остальной части щетки повреждения не допускаются. Как правило, щетки крепятся к узлу с помощью болта либо пайки. Нужно проверить соответствующий контакт, в случае необходимости улучшить его. Если щетки износились — их нужно заменить на новые.
Втулки. Со временем они изнашиваются и начинают люфтить. Допустимое значение люфта составляет порядка 0,5 мм, при его превышении втулки нужно заменить на новые. Перекос втулок может привести к затрудненному вращению ротора стартера, а также к тому, что в определенных положениях щетки будут неплотно прилегать к коллектору.
Стопорная шайба перед щеточным узлом. При разборе убедитесь, что на якоре стоит стопор, ведь он часто попросту улетает. Появляется продольный разбег по оси. Сдвиг приводит к зависанию щеток, особенно если они значительно изношены.
Обмотка статора и/или ротора. В них может возникнуть межвитковое замыкание либо замыкание «на массу». Еще один вариант — нарушение контакта обмоток. Проверять следует обмотки якоря на обрыв и замыкание. Также с помощью мультиметра нужно проверить обмотку статора. У разных его моделей соответствующее значение будет отличаться, однако в среднем сопротивление обмотки находится в районе 10 кОм. Если соответствующее значение меньше, то это может указывать на проблемы с обмоткой, в том числе, на межвитковое замыкание. Это напрямую снижает электродвижущую силу, и соответственно к ситуации, когда плохо крутит стартер, причем как на холодную, так и на горячую.
Бендикс стартера. Проверяется общее состояние обгонной муфты. Стоит визуально оценить шестерни. В случае некритического ее износа от нее может исходить лязгающие металлические звуки. Это говорит о том, что бендикс пытается зацепиться за маховик, но у него это зачастую получается не с первой попытки, поэтому и долго крутит стартер перед запуском двигателя. Некоторые автолюбители меняют отдельные части бендикса на новые (например, ролики), однако, как показывает практика, проще и дешевле (в конечном итоге) заменить указанный узел на новый, а не выполнять его ремонт.

Если вы уверены в исправности стартера, то уделите внимание двигателю.

Моторное масло. Иногда у автовладельцев возникают трудности с идентификацией вязкости масла и его сроком службы. Так, если оно становится густым, то чтобы прокрутить вал двигателя стартеру необходимо потратить дополнительные усилия. Именно поэтому он может туго крутиться «на холодную» в зимнее время. Чтобы избавиться от этой проблемы нужно использовать подходящее для конкретного автомобиля, используемое зимой (с низкой температурной вязкостью, например, 0W-20, 0W-30, 5W-30). Аналогичные рассуждения справедливы и в случае, если моторное масло используется значительно дольше положенного пробега без полной замены.

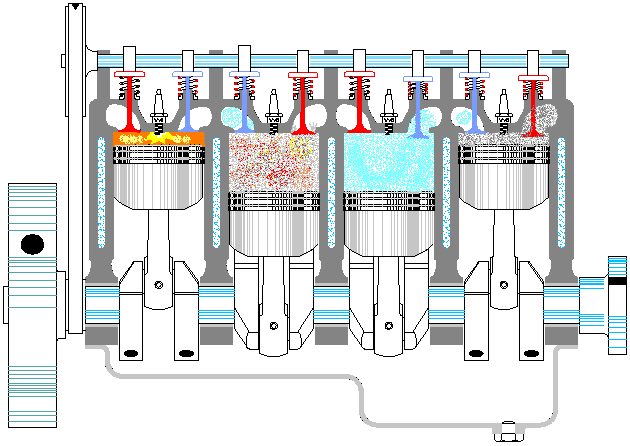

Коленчатый вал. Если наблюдаются проблемы в работе поршневой группы, то их можно будет заметить по ряду других изменений в работе двигателя. В любом случае, лучше поехать на диагностику в сервисный центр, поскольку самостоятельная проверка в данном случае вряд ли возможна в силу того, что вам понадобится дополнительное оборудование. В том числе, возможно, придется частично разбирать двигатель для выполнения диагностики.

Итог

В случае, если плохо крутит стартер, а тем более на холодную, то в первую очередь необходимо проверить заряд аккумулятора, качество его контактов, клемм, состояние проводов между стартером, аккумулятором, замком зажигания, особенно обратить внимание на «массу». Когда с перечисленными элементами все в порядке, то необходимо демонтировать стартер с автомобиля и выполнять подробную диагностику. Нужно проверить втягивающее реле, щеточный узел, обмотки статора и ротора, состояние втулок, качество контактов на обмотках. Ну, и конечно, использовать зимой моторное масло с низкой вязкостью!

Спрашивайте в комментариях. Ответим обязательно!

ищем причину и способ ее устранения

вынимать якорь с обмоткой и на дефектоскопе проверять обмотку на факт обрыва.

Подгоревшие контакты во втягивающем реле не пропускают необходимое для раскрутки напряжение,
Вал якоря клинит, он разбалансирован – нужно подтянуть крепления в двигателе, отцентровать вал,
Клинит втулки вала, они изношены – заменить втулки,
Ротор пластинами начал тереть о полюсы статора, так как пропал минимальный зазор между ними – также выровнять весь якорь целиком.

Причиной пло

Стартер на ВАЗ 2109 – устройство, частые поломки, ремонт

Стартёр ВАЗ 2109, как на любом автомобиле, простой электродвигатель, задача которого –провернув несколько раз коленвал, запустить двигатель. Как только степень сжатия в системе достигла рабочей (топливная смесь воспламеняется), а мотор набрал обороты, стартёр отсоединяется, его работа нужна только при пуске.

На ВАЗ 2109 в разные годы, в разной комплектации, устанавливали стартёры версий №423.3708, №29.3708, №5712.3708. У них основное различие – привод и коллекторное устройство. Планетарный редуктор в приводе версии 5712. 29-я модель – с торцевым типом коллектора. Модель 423 от них отличается коллектором цилиндрического типа.

Но в остальном между ними немного различий. Эти же стартёры ставят на ВАЗ 2108 и ВАЗ 21099. Стартёры взаимозаменяемы, у них одинаковы как ремкомплект, так и поломки, способы устранения тоже не различаются.

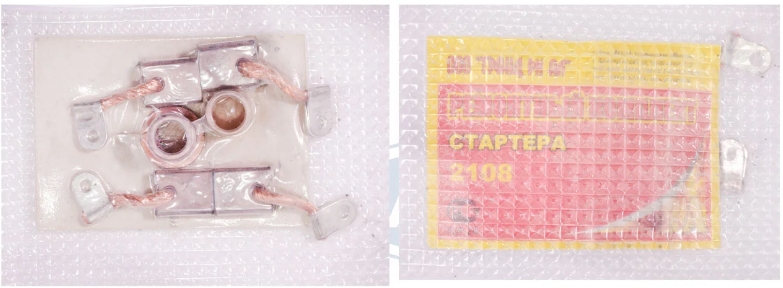

Ремкомплект стартера стартера

При неисправности этого элемента запуск двигателя затруднён (или невозможен). Поэтому, водителю желательно иметь представление о конструкции стартёра, признаках его поломки, диагностике и устранению проблем. Как все устройства на ВАЗ 2109, стартёр починить можно своими руками, иногда, даже в полевых условиях.

Содержание статьи

Устройство стартёра на ВАЗ 2109, как он работает
Стартёры на ВАЗ 2109 – двигатели постоянного тока, с максимальным потреблением от 500 A до 700 A. При нормальной работе потребляется 260 A, при мощности порядка 1.3 Вт. Они отличаются от прочих пусковых устройств тем, что опора у конца якорного вала отсутствует, вместо неё – втулка, запрессованная в картер сцепления.

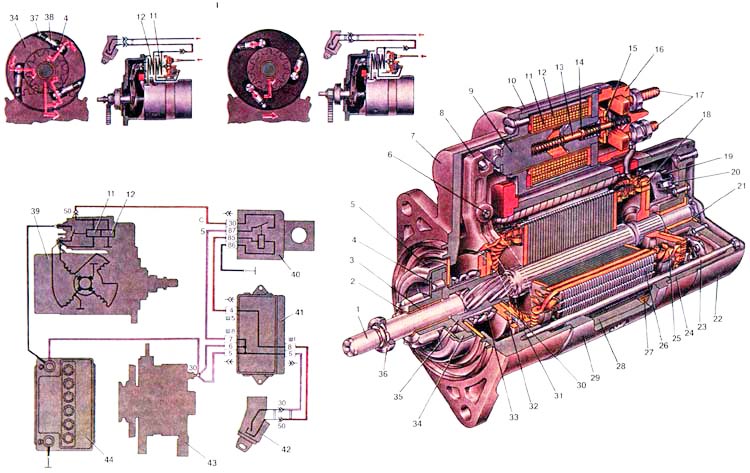

Устройство стартера: 1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор;19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I.Схема работы обгонной муфты.
Основные элементы, составляющие конструкцию стартёра ВАЗ 2109, это:
Передняя крышка с подшипником скольжения;
Привод включения или механизм бендикса (роликовая обгонная муфта, чтобы механизм прокручивался только в одном направлении). Цилиндры блокируют поворот в противоположную сторону, вилка связывает элемент с втягивающим реле, шестерня – с маховиком. Через зубчатый венец, передаётся вращающий момент коленвалу двигателя. Муфта на валу якоря смещается по винтовой нарезке, сделанной в передней его части;
У модели №5712 далее на оси расположен планетарный редуктор. У такого стартёра вал бендикса и якоря расположены параллельно. Скорость вращения муфты меньше, зато гораздо выше вращающий момент на маховике. Как результат, беспроблемный запуск гарантирован и при низкой температуре воздуха, а напряжение при раскрутке маховика не садится, пусковой ток на якорных обмотках нужен намного меньший;
Подвижная часть устройства, ротор с коллектором, размещены за бендиксом или за редуктором;
Статор, в металлическом корпусе. Имеет четыре полюса, которые закреплены винтовым соединением вместе с катушками обмотки внутри корпуса. Из них 3 катушки последовательно соединяются с обмоткой якоря (сериесные катушки). Одну из катушек подсоединяют параллельно (шунтовая катушка), так что, стартёр –электродвигатель смешанного возбуждения. Это даёт большой вращающий момент в заторможенном состоянии и не слишком высокую частоту вращения якоря на холостом ходу.
Щёткодержатель, к нему крепятся четыре медно-графитовые щётки, плюсовая пара и минусовая. Вместе вся конструкция составляет щёточный узел. С помощью щёток происходит передача тока на якорь;
С задней части стартёр закрыт ещё одной, задней крышкой на подшипнике скольжения;
Сверху размещено втягивающее электромагнитное реле. Оно приводит роликовую обгонную муфту в зацепление, а напряжение от него передаётся на якорь реле. Внутри реле – катушка, с медным изолированным проводом и металлическим стержнем (сердечником). Он движет шток контактов, которые помещены в задней части, а также рычаг обгонной муфты;
Якорь, составленный валом, на котором нанизаны и напрессованы пластины из электротехнической стали, с прорезями. В них проложена медная ленточная обмотка с картонной изоляцией. Концы якорной обмотки зачеканенной пайкой соединяются с коллекторными пластинами. Вал крутится в металлокерамических втулках. Из них передняя – в картере сцепления, туда и ставится передняя часть вала, когда стартёр устанавливают. Задняя же запрессована в крышку пускового устройства;
Приводной рычаг.

Вся конструкция скрепляется с зубчатым венцом маховика, через шестерню привода. При подаче напряжения, на втягивающей обмотке реле появляется электромагнитное поле. Замыкаются электрические цепи обмоток статора, якоря, возникает ЭДС. Она приводит во вращательное движение якорь. Последний, с помощью рычага, передвигает муфту вперёд. Передаточная шестерня сцепляется с зубьями венца и передаёт вращающий момент на маховик мотора.
Якорь проходит к своей крайней точке движения, замыкая контакты реле на противоположной стороне. При этом ток больше не течёт через 1-ю обмотку, ведь её концы замкнуты на «плюс» аккумулятора. Втянутый якорь удерживаем сравнительно слабый магнитный поток, создаваемый магнитным полем на обмотке удерживающей. Дополнительно подаётся ток к соответствующим элементам двигателя пускового устройства.
В стартёре №5712 вращающий момент, через преобразователь (редуктор), передаётся на 2-й вал. В других моделях передача усилия происходит через шлицы на ступицу, непосредственно, в обоих случаях, запускает вращательное движение обгонной муфты.
Роликовая обгонная муфта имеет в конструкции 2 кольца, внутреннее и внешнее. При этом, внутреннее кольцо надето и закреплено на валу, с которым и поворачивается. Наружное связано с передающей шестернёй, соединённой через зубчатый венец с маховиком двигателя.
Кольца плоские, а находящиеся между ними стальные цилиндры блокируют вращение в противоположную сторону. Эти цилиндры размещены на внутренней части наружного кольца муфты. Поскольку ниши под них вырезаны в виде полукапель, при повороте в одну сторону цилиндры движутся свободно. При смене направления движения одного из колец, их вращение невозможно. В этом случае муфта превращается в единое, неподвижное целое.
После того, как мотор набрал рабочие обороты, скорость обращения маховика существенно превосходит скорость стартёра. Тогда, за счёт конструктивной особенности бендикса, его кольца рассоединяются. Происходит отброс шестерни, а двигатель стартёра утрачивает связь с запущенным двигателем машины.
Обратный поворот ключа зажигания прекращает подачу напряжения на втягивающее реле. Ток идёт от «плюса» контактов аккумулятора к контактам реле (которые замкнуты), проходит через втягивающую, потом удерживающую обмотку и последний этап – «корпус».
Дело в том, что в авто все его металлические (проводящие) части корпуса в проводке играют роль провода, отрицательного полюса. Так что, у машин однопроводная электросеть, которая при таком подключении обесточивается. При этом движение тока по обмоткам разнонаправленное. Магнитные потоки взаимно компенсируются, а сердечник размагничивается.
Якорь возвращается, тормозясь за счёт трения щёток и коллектора. При этом оказываются разомкнуты контакты двигателя стартёра. Рычаг отводит муфту назад, а стартёр отключается.

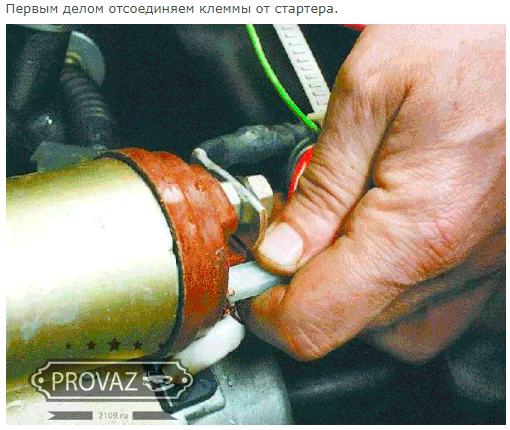

Как снять стартер на ваз 2109
Перед началом ремонта стартера на ваз 2109 часто возникает закономерный вопрос, а где вообще этот стартер, и как его снять? Чтобы закрыть этот вопрос я подготовил эту гифку о том как правильно своими руками снять стратер на девятке.

Как снять стартер на ваз 2109

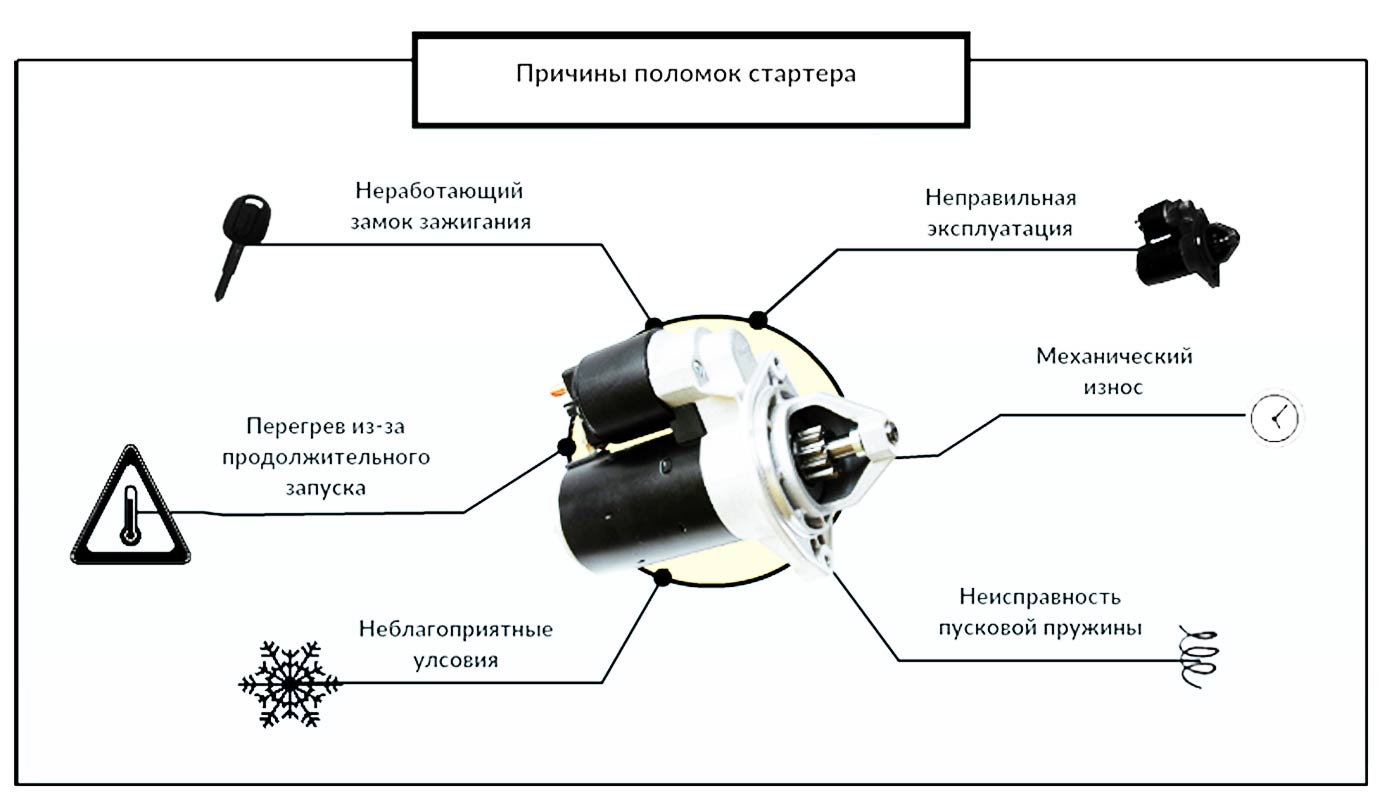

Неисправности стартера на ваз 2109, их причины, устранение.
Стартёры для ВАЗ 2109 очень надёжны, неприхотливы и взаимозаменяемы, как почти любое оборудование ВАЗовского автопрома. Неисправности у них тоже примерно одинаковые.

Чтобы избежать частого проведения ремонта стартёра ВАЗ 2109, надо следовать несложным правилам эксплуатации:
Стартёр не должен работать непрерывно более 10 – 15 с. При необходимости, повторный пуск можно выполнить через 20 – 30 с. Длительная непрерывная работа двигателя стартёра вредна якорной и статорным обмоткам, они перегреваются. Если мотор не завёлся с трёх попыток, лучше сразу протестировать системы зажигания и питания двигателя, при необходимости провести ремонт.
Длительное вращение приводящей шестерни при запущенном двигателе может стать причиной поломки обгонной муфты. Поэтому, как только заработал мотор, стартёр должен быть отключён.
Стартёр служит для запуска двигателя, с его помощью передвигать машину нельзя. Такие попытки приведут к перегрузке и поломке устройства.
В случае проблем при запуске в первую очередь предполагается неисправность именно стартёра. Правда, он работает совместно со многими системами и механизмами автомобиля, правильное определение источника неприятностей тоже необходимо. Иногда достаточно простой зарядки батареи.
Странные звуки при запуске, во время работы стартёра, следует принимать во внимание сразу, чтобы своевременно принять меры. Ремонт или замену стартёра ВАЗ 2109 провести можно своими руками, не обращаясь в автосервис.
Самые популярные проблемы
Не крутит стартёр ВАЗ 2109. В зависимости от сопутствующих проблеме признаков, определяется, что именно надо проверить и, по необходимости, отремонтировать.
При повороте ключа в замке зажигания, нет звуков, говорящих о том, что втягивающее реле стартёра ВАЗ 2109 вообще сработало. При его включении слышны характерные щелчки, но вместо них гаснет (или слабеет, мигает) освещение приборов.
Причины, что проверить и как устранить:
Если на втягивающее реле не подаётся ток или напряжение недостаточно (а стартёр самый мощный потребитель электроэнергии в машине), запуск не произойдёт и скорей всего необходима замена втягивающего реле стартера на ваз 2109. Напряжение оказывается недостаточным, если окислились, загрязнены, плохо затянуты контакты аккумулятора. Их проверить надо в первую очередь. При необходимости, зачищаются выводы аккумулятора, подсоединяемые концы проводов, закрепляются, затягиваются. Для защиты от окисления, наносят смазку (можно вазелин).
Аккумулятор нуждается в зарядке. В необходимости зарядки батареи убеждаются при помощи мультиметра (замерять можно и при выключенном двигателе) или нагрузочной вилки. Однако, показатели могут различаться для только что заглушенного и несколько дней не запускавшегося мотора.
Если подключение всех потребителей энергии приводит к сильному падению напряжения, генератор работает не на полной мощности, может быть износ щёток генератора. Батарея устроена так, чтобы удерживать напряжение некоторое время. При проверке нагрузочной вилкой, на 5-й секунде напряжение ниже 10 вольт, значит, надёжность батареи под вопросом, она слаба и нуждается в замене.
Внутри обмотки катушки втягивающего реле стартёра ВАЗ 2109 может произойти пробой изоляции, повреждение, что приведёт к замыканию между витками обмотки. Замкнуть может и на «корпус».
Чтобы проверить реле, пусковое устройство надо снять, при этом потребуется установить прокладку между ограничителем и шестернёй. Толщина прокладки порядка 12,8 мм. При помощи реостата меняют питающее реле напряжение, замеряя вольтметром, при каких значениях произойдёт включение. Если требуется напряжение выше 9 В (при плюсовой температуре воздуха), реле неисправно. В этом случае втягивающее реле стартера ВАЗ 2109 следует заменить.
П
возможных неисправностей и их устранение
Система зажигания карбюраторного двигателя ВАЗ2109 достаточно простая, поэтому критических отказов не имеет. А те проблемы, которые иногда случаются, без особых проблем можно исправить самостоятельно. В этой статье мы расскажем о причинах, по которым пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.
Признаки неисправности
Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска.В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.
Такие симптомы могут указывать на то, что в одной из камер сгорания не происходит горения топлива или что искра, образовавшаяся на электродах одной или нескольких свечей, не способна его зажечь. Во втором случае, когда двигатель вообще не запускается, скорее всего, неисправен один из основных элементов системы. Часто это приводит к тому, что на ВАЗ 2109 (карбюратор) пропадает искра.
Карбюраторная система зажигания двигателя
Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно он состоит из следующих элементов:
выключатель зажигания;
катушки высокого напряжения;
переключатель;
Распределитель зажигания с датчиком Холла;
четыре высоковольтных провода;
свечи зажигания.
При выходе из строя любой из первых четырех система зажигания перестает работать и двигатель не запускается.Исправить ситуацию можно, выполнив диагностику и устранение неисправностей.
Как устроена система зажигания карбюратора ВАЗ 2109?
Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте разберемся, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от аккумулятора к катушке. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В.От катушки ток высокого напряжения течет к распределителю зажигания, управляемому распределительным валом двигателя, а от него по высоковольтным проводам к свечам. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.
Высоковольтные провода
Итак, если вы заподозрили, что на ВАЗ 2109 (карбюратор) отсутствует искра, в первую очередь необходимо проверить целостность и крепление высоковольтных проводов.Для этого приподнимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли на их контактах грязи или влаги.
Проверить исправность бронетранспортеров можно при помощи автомобильного тестера, включенного в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если он выше, можете быть уверены, что искра на искре ВАЗ 2109 пропала именно по этой причине.Для замены высоковольтных проводов понадобится комплект.
Свечи
На карбюраторе ВАЗ 2109 свечи зажигания чаще выходят из строя другие элементы системы. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей много подделок, далеко не каждый владелец «девятки» заморачивался с номером калибра или прописанными рекомендациями производителя зазорами между электродами.Вот и получается, что покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже поездку. В будущем эти маленькие, на первый взгляд неисправные, могут привести к более серьезным проблемам.
Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Они проверяются по очереди. Сначала откручивается один из них, визуально проверяется целостность керамического изолятора, состояние электродов и размер зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определиться с ее характеристиками.Для этого на него надевается колпачок высоковольтного провода и к массе прикрепляется юбка. Далее вам нужно вызвать помощника и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать устойчивая искра синего или синего цвета. Если он имеет другой оттенок (красный, зеленоватый), это может указывать на возможный пробой изолятора или недостаточно высокое напряжение. Если искры нет совсем, скорее всего, свеча вышла из строя. Но и здесь нельзя исключить другие неисправности.Вот почему нужно проверять все свечи зажигания. В случае, если не работает только один из них, попробуйте заменить его на рабочий. Но если на всех свечах нет искры, проблему нужно искать глубже.
Замок зажигания
Следующим этапом диагностики является проверка выключателя зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер зонда к клемме «+ B» на катушке зажигания, а отрицательную клемму — к массе.Затем включите зажигание и посмотрите показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.
Катушка
Как мы уже говорили, катушка представляет собой трансформатор, который генерирует ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или поломки. Если 2109 (карбюратор) не заводится, проверка змеевика обязательна. Тем более, что определить его работоспособность довольно просто.Для этого при выключенном двигателе снимите центральный высоковольтный провод катушки с крышки распределителя зажигания. Имеет защитный колпачок. К нему необходимо подключить свечу зажигания и утяжелить ее юбку. После этого попросите помощника включить зажигание и прокрутить стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.
.
как это работает, проблемы, тестирование
Обновлено: 6 мая 2020 г.
Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. Рисунок).
В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2.Посмотрите, как работает стартер внутри ниже.
Питание стартера осуществляется от основной 12-вольтовой аккумуляторной батареи автомобиля. Для запуска двигателя стартеру требуется очень высокий электрический ток, а это означает, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, в автомобиле могут загореться огни, но мощности (тока) не хватит, чтобы включить стартер.
Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит.Стартер не запускается, хотя на клемме управления стартером есть напряжение 12 В.
Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкого диска или маховика.
Соленоид стартера
Соленоид стартера.
Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, который питает сам стартер (см. Схему ниже).
Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер.В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.
Реклама — продолжить чтение ниже
Аккумуляторные кабели
Упрощенная схема системы пуска.
Как мы уже упоминали, стартеру требуется очень высокий электрический ток для включения двигателя, поэтому он подключается к батарее толстыми (большого сечения) кабелями (см. Схему).Отрицательный (заземляющий) кабель соединяет отрицательную клемму аккумуляторной батареи «–» с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительный вывод аккумуляторной батареи « + » с соленоидом стартера. Часто из-за плохого соединения одного из кабелей аккумуляторной батареи стартер не запускается.
Как работает система запуска:
Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера.Электромагнит стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик прикреплен к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным запуском система отключает стартер, как только двигатель запускается.
Защитный выключатель нейтрали
Переключатель диапазонов АКПП.
По соображениям безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в Парковочном или Нейтральном положении; или если автомобиль имеет механическую коробку передач, когда педаль сцепления нажата. В автомобилях с механической коробкой передач выключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «Нейтраль».
Работа переключателя диапазонов трансмиссии состоит в том, чтобы сообщить компьютеру автомобиля (PCM), на какой передаче работает трансмиссия. Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает. ,
Самая распространенная проблема — когда вы переключаете коробку передач в положение «Park», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать.Симптомом этой проблемы является то, что автомобиль заводится в нейтральном режиме, но не заводится в режиме «Парковка».
Эта проблема часто вызвана коррозией или заеданием кабеля или рычага троса (см. Фото). Ржавчина ограничивает движение кабеля и мешает правильной работе переключателя. Решение — смазать место подключения кабеля и, при необходимости, заменить заржавевшие детали. Положение переключателя диапазонов трансмиссии также может потребовать перенастройки.
Проблемы с системой запуска
Проблемы с системой запуска являются обычными, и не все они вызваны неисправным стартером.Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в не с системой запуска — ознакомьтесь с нашим руководством по устранению неполадок при запрете запуска автомобиля, чтобы узнать, как найти проблему. Вот несколько распространенных проблем с системой запуска:
Коррозионная клемма аккумулятора Хорошее соединение
Батарея очень часто выходит из строя.Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор. Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если аккумулятор разряжен, у стартера не хватит мощности, чтобы запустить двигатель.
Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный или повторяющийся щелчок, либо стартер может медленно перевернуться и остановиться.
Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно.Часто клеммы аккумулятора или соединение кабеля заземления корродируют, вызывая проблемы со стартером (см. Фото выше).
Коррозионная клемма управления соленоидом стартера
Иногда клемма управления стартером корродирует (на фото), или провод управления стартером отсоединяется от клеммы, что приводит к неработоспособности стартера. Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и запуска двигателя в Mazda 3.Мы заметили это только после отключения разъема провода управления. Очистка терминала и замена разъема решили проблему.
Другая деталь, которая часто выходит из строя, — это сам стартер. Иногда угольные щетки или другие детали внутри стартера изнашиваются, и стартер перестает работать.
Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix. Даже с хорошей батареей стартер щелкал, но не переворачивался.
Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно дешевле, но занимает больше времени.
Иногда шестерня стартера по какой-то причине не сцепляется должным образом с маховиком двигателя. Это может вызвать очень громкий скрежет металла или скрип при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.
Замок зажигания тоже часто выходит из строя.Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», электрический ток не проходит через цепь управления стартером, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.
Защитный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится на «Нейтральном» режиме, но не заводится на «Парковке», сначала следует проверить нейтральный предохранительный выключатель.
Как тестируется пусковая система
Техник проверяет состояние заряда аккумулятора
с помощью тестера аккумулятора
Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Одним из симптомов разряда батареи является тусклое освещение приборной панели при повороте ключа в положение START.
Следующим шагом обычно является проверка цепи управления стартером. Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START. При отсутствии напряжения проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера есть напряжение аккумулятора, когда ключ находится в положении START, сам стартер может быть неисправен.Клемма управления электромагнитным клапаном стартера также должна быть проверена на правильность подключения.
Как внутри работает стартер?
Стартер внутри
Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения.На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.
Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку Start, обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь). В то же время плунжер толкает шестерню стартера вперед через рычаг.Затем шестерня входит в зацепление с зубчатым венцом гибкого диска и переворачивает его. Гибкая пластина прикреплена к коленчатому валу двигателя.
Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоида, изношенными щетками и коммутатором, а также изношенными втулками якоря. Симптомом износа контактов соленоида является то, что соленоид щелкает, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума. Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и шумно.Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок. Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, которые включают часто изнашиваемые детали, продаются через Интернет.
,
Блок зажигания для ВАЗ-2108 и ВАЗ-2109
Описанный блок зажигания предназначен для работы в бесконтактной системе зажигания ВАЗ-2108 и ВАЗ-2109, в комплекте прерыватель-распределитель 40.3706 и модернизированных ВАЗ-2105 и ВАЗ- 2107 с прерывателем-распределителем 38.10.3706 и ЗАЗ-1102 (Таврия) 53.3706. В этих машинах датчик крутящего момента генерирует искровой ток выключателя, используя эффект Холла. Блок розжига подходит для автомобилей «Волга» и «Москвич», оснащен «прерывателем» катушки эффекта Холла и серийным зажиганием 27.3705 (ТУ 37.0031184 — 83) или близкий к нему по параметрам. Он заменяет серийные блоки зажигания 36.3734, 3620.3734 и зарубежные, выполняющие аналогичные функции.
По принципу действия блок относится к классу транзисторов с оценкой времени накопления энергии в катушке зажигания. Он обеспечивает два взаимосвязанных мультивибратора ожидания, которые устраняют необходимость в усилителе Quad Norton, используемом в известных зарубежных и отечественных устройствах. Кроме того, агрегат * использует широко разные распространенные детали отечественного производства, простоту конструкции, не требует специальной технологии изготовления, поэтому имеются в повторении.
Устройство выполняет следующие функции: генерирует импульсы тока в зажигании первичной обмотки катушки зажигания; ограничивает ток, протекающий через первичную обмотку, и напряжение на ней и ее выходных транзисторах; закрывает эти транзисторы, когда зажигание включено и двигатель не работает.
Ограничение импульсов тока предотвращает перегрев катушки зажигания и вывода силового транзисторного блока, а ограничение напряжения снижает износ свечей зажигания и вероятность выхода из строя крышки и бегунка дозатора зажигания транзисторов выходных каскадов блок.Прекращение подачи тока через катушку зажигания не запускает двигатель, предотвращая ненужные нагревательные элементы блока, катушки зажигания, разряжая аккумуляторную батарею и повышая пожаробезопасность автомобиля.
Основные технические характеристики
Коммутируемое напряжение 6 … 17 …
Потребление тока, А, при частоте новообразований 33,3 Гц …… 0,9 … 1,2
Наибольшее среднее потребление тока, А. , 2,4 2,6 …
Коммутационный ток через первичную обмотку катушки зажигания, И…… 8 10 …
Длительность прохождения тока через первичную обмотку катушки зажигания, мс …… 2,5 15 …
Время отключения тока при неработающем двигателе, с …… 0,7 1,3 …
Наибольшая частота искрения, Гц, не менее …… 250
Напряжение на первичной обмотке катушки зажигания, В. ….. 380 … 420
Напряжение импульса высокого напряжения, В, не менее, при напряжении ТС 14 В …… 27 000
Скорость нарастания переднего высоковольтного импульс, В / мкс, не менее…… 700
Энергия искры, МДж …… 50 70 …
Продолжительность искрового разряда, мс …… 1,5 … 2
А Принципиальная схема рассматриваемого блока вилки с цепью, соединяющей ее с электросистемой транспортного средства, представлена на рис. 1. Блок содержит пусковой узел транзистора VT1, два однократных первых транзистора VT2, VT3 и второй VT4. , VT5, усилитель тока на транзисторе VT6, переключатель тока на транзисторе VT7, VT8, включенный по схеме Дарлингтона.

(щелкните, чтобы увеличить)
Временные диаграммы, показанные на рис. 2, объясняют работу переключателя и процессы, происходящие в нем, путем увеличения частоты f и искрения. Рынка. 4 и 5 взяты непосредственно с конденсаторов С4 и С5). 7 — с резистором R24, 9 — выходной измерительный делитель напряжения 10 МВт / 1 Ом и 10 — резистор сопротивлением 10 Ом, включенный последовательно с разрядником.

Напряжение питания бесконтактного датчика импульсов новообразований («прерыватель») подается через фильтр-ограничитель R19VD1C2C8.Диод VD6 защищает блок от случайного изменения полярности питающего напряжения.
Когда зажигание транзисторов VT2, VT3 и VT4, VT5 открывается, а VT6 и VT7, VT8 закрываются. Ток через катушку зажигания не протекает. Блок срабатывания транзистора VT1 может находиться в любом состоянии в зависимости от уровня сигнала, поступающего с датчика.
При запуске вращения коленчатого вала двигателя на вход транзистора VT1 от датчика поступают триггерные импульсы длительностью TD (рис.1). При закрытии транзистора VT1 (рис. 2) конденсатор С3 заряжается через цепь R3R4 и эмиттерный переход транзистора VT3. Конденсатор синхронизации C4 заряжается до напряжения, ограниченного стабилитроном VD1, через транзисторы VT2, VT3, диод VD2 и резисторы R9, R10 (рис. 4). Зарядка занимает время, порядка 0,4; это время в основном зависит от емкости конденсатора C4 и резисторов R9, R10. Конденсатор синхронизации C7 также заряжается через транзисторы VT4, VT5 и резистор R17 (рис.6).
Как только на выходе датчика появится высокий уровень сигнала, транзистор VT1 открывается, конденсатор C3 разряжается через цепь R4VT1R8, что приведет к закрытию транзистора VT3, транзистор VT2 также закрывается. Начинается перезарядка конденсатора С4 по цепочке R5, R6, R12, R11, VD3. Таким образом, первый одиночный вибратор генерирует задержку импульса Т3, необходимую для запуска второго одиночного вибратора.
Когда напряжение на конденсаторе C4 достигает уровня, при котором он открывает транзистор VT2, первый одиночный разряд возвращается в исходное состояние.На его выходе происходит спад импульса (рис. 3), проходящий по цепи R1ЗС6 и запускающий второй одиночный вибратор; транзисторы VT4 и VT5 закрыты.
При этом увеличивается напряжение на коллекторе транзистора VT5 (рис. 6) и перезаряжается синхронизирующий конденсатор C7 через резисторы R14, R18, R17. В результате транзистор VT6-VT8 открывается, через первичную обмотку катушки зажигания Т1 начинает течь ток (рис. 7) от источника питания и накапливается электромагнитная энергия за время tнак.Одновременно с повышением напряжения на коллекторе транзистора VT5 происходит зарядка конденсатора С5 через резистор R18, диод VD5, транзистор VT3 (рис.5), и срабатывает цепь заряда синхронизирующего конденсатора С4, несмотря на Дело в том, что транзисторы VT2 и VT3 открыты (см. рис. 3 и 4). Его заряд задерживается на время tнак, при этом второй одиночный вибратор не вернется в исходное состояние.
Как только на выходе датчика «прерыватель» произойдет спад импульса, транзистор VT1 блока запуска закрывается, второй однократный возвращается в исходное состояние вне зависимости от заряда на конденсаторе С7 из-за подключения через диод VD4 (рис.6). Следовательно, текущий переключатель VT7, VT8 замкнут. В этот момент во вторичной обмотке катушки зажигания индуцируется импульс высокого напряжения (рис. 7-9), который при напряжении Unp пробивает искровой разрядник свечей зажигания. Возникает искровой разряд длительности твита в зависимости от тока Ip в ретриве первичной обмотки катушки зажигания и ее параметров (рис. 10).
После возврата второго одиночного вибратора в исходное состояние его влияние на цепь зарядки конденсатора C4 прекращается, и он снова заряжается, а конденсатор C5 разряжается через резистор R10, замедляя тем самым зарядный конденсатор C4, что касается На общую точку резисторов R9 и R10 подается положительное напряжение слева на схеме обкладок конденсатора С5.
При низкой частоте опухоли — при пуске двигателя конденсатор С5 успевает разрядиться почти полностью, а на высокой он разряжается в два этапа. Первое соответствует времени закрытого состояния транзистора VT1, а второе закрытого состояния транзистора VT2, VT3 (рис. 5). Чем больше частота, тем больше остаточное напряжение Iост на конденсаторе C5 до конца первого каскада и тем меньший заряд получит конденсатор C4.
Как следует из принципа действия устройства, резистор R9 и цепочка R10C5 увеличивают время зарядки конденсатора С4 при первом однократном заряде с временной задержкой начала накопления электромагнитной энергии в катушке зажигания.В этом случае диод VD3 пропускает ток разряда конденсатора C4 через резистор R11, минуя резистор R9 и цепь R10C5.
Постоянная времени заряда конденсатора С4 велика, поэтому при увеличении частоты искрения он не успевает полностью перезарядиться, что обеспечивает примерно обратно пропорциональную зависимость между длительностью импульса, сформированного первым одиночным вибратором, и частота искрения. Высокие частоты этих импульсов становятся короче, так как конденсатор C4 нагружается из-за действия цепи действия R10C5.
Если вы включили зажигание и запустили двигатель, а выходной сигнал датчика «прерыватель» имеет высокий уровень, то по току через первичную обмотку катушки зажигание прекратится примерно через секунду, т.к. в этом случае второй однократный возврат в исходное состояние в результате перезарядки конденсатора С7.
Подбором резистора R6 задается время накопления энергии в катушке зажигания, а значит и протекающий ток. Выбор постоянной времени разряда конденсатора С5 устанавливает желаемый закон изменения тока в интервале оборотов двигателя от холостого хода до максимального значения.
От помех от сетевого блока автомобиля защитить цепь VD6C8, R19C2VD1 и элементы C1, R4, R13. Резистор R23 ограничивает импульсную индуктивность на выходных транзисторах VT7 и VT8 (рис. 8). Резистор R24 ограничивает ток ячеек этих транзисторов и первичной обмотки катушки зажигания, а диод VD7 блокирует импульсы обратного напряжения транзисторам в переходном процессе.
В модуле зажигания применены конденсаторы К73-9 на напряжение 100 В — С1, С3, С6; К53-1А (16 В) — С2; К73-17 (63 В) — С4, С7; К73-17 (250) — С5, С8.Резистор R24 — С5-16В номинальной мощностью 10 Вт. Диоды KDA (VD2-VD5) заменяют KDA, KDA или аналогичные. Разъем X1 — штекерный блок GST-ZG-52-7-In-AE (аналогично серийно выпускаемым блокам розжига).
Практически все детали устройства смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж печатной платы и расположение деталей на ней изображены на рис. 3. Плата помещена в металлический корпус от заводского блока 42.3734. Транзистор VT8 прикреплен к внутренней стенке корпуса через слюдяную полоску.Резистор R24 также прикреплен к внутренней стенке.

Для установки блока потребуется источник питания с выходным напряжением, изменяемым от 5 до 18 В при токах до 3 А (пульсации не должны превышать 0,5 В до частоты 100 Гц), генератор прямоугольной формы. импульсы с амплитудой выходного напряжения 3 … 5 В, частотой следования импульсов 10 … 250 Гц и скважностью 3 + 0,25, осциллограф, обеспечивающий измерение параметров прямоугольных импульсов формы и напряжений до 500 В, с регулируемым разрядником искрового промежутка до стандартной катушки зажигания 15 мм 27.3705.
После проверки правильности монтажа согласно блок-схеме подключите источник питания и катушку зажигания с искровым разрядником (последовательно с ним включен резистор 4,7 … 5,6 кОм мощностью не менее 2 Вт). Сигнал с выхода генератора поступает на вход блока через инвертирующий буфер усилителя с открытым коллектором на выходе, собираемый по схеме рис. 4.

Установите блок питания 14 и разрядите разрядник 10 мм.Подаются пусковые импульсы длительностью 10 мс с частотой следования 33,3 Гц, что соответствует работе четырехцилиндрового четырехтактного двигателя с частотой вращения двигателя 1000 мин-1, т.е. близкой к холостому. При этом ток, потребляемый блоком, должен быть в пределах 0,9-1,2 А, в противном случае следует выбрать резистор R6 (или даже изменить сопротивление цепи R5R6, обычно равное 240 … 270 Ом).
Контроль по осциллографу амплитуды импульса напряжения на коллекторном транзисторе VT7 (VT8). Оно должно быть в пределах 380…420 В. Если амплитуда отличается от указанной, следует выбрать резистор R23.
Далее снижаем напряжение до 7,5 В и видим искру в промежутке разрядника. Если он нестабилен или отсутствует, проверьте правильность подбора резисторов R5, R6. В крайнем случае следует заменить транзисторы VT6, VT7, VT8 на другие, с большим значением статического коэффициента передачи тока.
Затем проверьте работоспособность блока при частоте искрообразования 50, 100, 250 Гц при напряжении 14 В.срыва искр быть не должно.
Еще проще установить агрегат, если вы установите его прямо на автомобиль. Для этого в разрыв проводов, соединяющих первичную обмотку катушки зажигания с бортовой сетью (или вывод 1 разъема Х1), включить амперметр, измеряющий средний ток, например авометр. На холостом ходу двигателя подбираем резистор R6 так, чтобы амперметр показывал ток 0,9… 1,2 А. R6 Можно временно припаять переменный резистор на 68 Ом. В этом случае, как и при создании лаборатории, настоятельно рекомендуется контролировать амплитуду импульса напряжения на коллекторе транзистора VT8.
Автор: Беспалов Б.В., Кемерово
.
Электросхема автомобиля ВАЗ-2108, ВАЗ-2109

(нажмите, чтобы увеличить)
1. Блокировка света ВАЗ-2109 (лампа, передняя лампа)
2. Редукторный очиститель фар
3. Датчик температуры ВАЗ-2109
4. Выключатель подкапотного фонаря
5. Звуковой сигнал
6 Выключатель фонарей заднего хода
7. Электродвигатель вентилятора
8. Датчик электродвигателя нагнетателя
9. Клапан омывателя фар
10. Генератор ВАЗ-2109
11.Клапан омывателя заднего стекла
12. Клапан омывателя ветрового стекла
13. Мотор омывателя стекол
14. Фонарь капота
15. Свечи зажигания ВАЗ-2109
16. Цепь переносная лампа
17. Датчик контрольной лампы давления масла
18. Датчик-распределитель зажигания ВАЗ-2109
19. Электромагнитный клапан карбюратора ВАЗ-2109
20. Конец карбюратора выключатель
21. Выключатель ВАЗ-2109
22. Катушка зажигания ВАЗ-2109
23. Диагностика колодок
24. Датчик ВМТ 25. Аккумулятор
26.Датчик уровня тормозной жидкости
27. Стартер ВАЗ-2109
28. Регулирующий клапан карбюратора ВАЗ-2109
29. Реле дополнительного стартера ВАЗ-2109
30. Редуктор стеклоочистителя
31. Лампа на табло управления подсветкой судового воздушного отопителя
32. Электродвигатель отопителя
33. Дополнительный резистор
34. Выключатель электродвигателя вентилятора ВАЗ-2109
35. Прикуриватель
36. Световая подсветка бардок
37. Монтажный блок ВАЗ-2109
38. Комбинация приборов
39.Выключатель стоп-сигнала —
41. Выключатель контрольной лампы стояночного тормоза
42. Выключатель контрольной лампы заслонки в карбюраторе ВАЗ-2109
43. Выключатель света приборов
44. Выключатель наружного освещения
45. Выключатель аварийной
46. Выключатель заднего противотуманного света ВАЗ-2109
47. Выключатель обогрева заднего стекла
48. Боковые поворотники
49. Выключатели в потолочных стойках передних дверей
50. Выключатели потолка в стойках в задних дверях ВАЗ- 2109
51. Свет в салоне
52.Выключатель зажигания ВАЗ-2109
53. Выключатель дворников и симиваллей
54. Выключатель аварийной сигнализации
55. Выключатель указателей поворота, габаритных огней и фар ВАЗ-2109
56. Фары задние ВАЗ-2109
57. Датчик уровня топлива
58. Элемент обогрева заднего стекла
59. Фары номерного знака ВАЗ-2109
60. Редуктор электродвигателя стеклоочистителя заднего стекла.
A. Наконечник провода подключения к датчику износа тормозных колодок
В. Штекерный разъем подключения к внутреннему освещению
I.Количество заглушек в стапелях монтажного блока ВАЗ-2109
II. Количество вилок в блоке мотор-редуктора
III. Обозначения номеров свечей в колодке и контактов выключателя зажигания ВАЗ-2109;
К1. Реле времени омывателя заднего стекла
К2. Реле-выключатель сигнализации и сигнализации
Короткое замыкание. Реле стеклоочистителя
К4. Контактные перемычки на узле реле контроля исправности ламп
К5. Реле дальнего света фар ВАЗ-2109
КБ. Реле очистителя фар ВАЗ-2109
К7.Реле стеклоподъемника (на ВАЗ-2109 не устанавливается)
К8. Реле выключателя звукового сигнала
К9. Реле-электродвигатель нагнетателя
К10. Реле обогрева заднего стекла
К11. Реле ближнего света фар.
Публикация: www.cxem.net
Интересный
Не интересно
,
