О том где он находится и как его поменять

Когда необходимо менять стартер на ВАЗ 2114. Основные причины выхода из строя. Подробная инструкция по снятию и замене стартера. Советы и рекомендации по выбору.

[contents h3 h4] Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Содержание

1. Устройство стартера ВАЗ 2114
2. Основные причины выхода из строя стартера ВАЗ 2114
3. Признаки неисправности стартера ВАЗ 2114
4. Замена стартера ВАЗ 2114
5. Снятие
6. Установка
7. Советы, которые могут пригодиться при замене стартера

Устройство стартера ВАЗ 2114

Автомобильный стартер предназначен для запуска двигателя внутреннего сгорания путем, с его помощью приводится в движение коленчатый вал двигателя. Движение от стартера на коленчатый вал передается через маховик.

Автомобиль ВАЗ 2114 начал выпускаться тольяттинским автозаводом с 2000 года, многие узлы и детали он перенял от предшественника – серии ВАЗ 2108-09. Соответственно, и устройство механизма ВАЗ 2114 очень похоже на своего предшественника с «девятки». Детали имеют внешние конструктивные отличия, но сами детали полностью взаимозаменяемы между собой.

Стартер ВАЗ 2114 состоит из следующих основных деталей:

1. Статор, который выполнен в виде обмоток, находящихся в корпусе;
2. Ротор (или якорь), подвижная часть;
3. Бендикс, передает движение от ротора на маховик двигателя;
4. Втягивающее реле – устройство, приводящее в действие ротор посредством поворота ключа зажигания.

Основные причины выхода из строя стартера ВАЗ 2114

Причин, по которым стартер может выйти из строя, не так уж и много. Это может быть:

• Заводской брак;
• Работа устройства с недопустимыми перегрузками;
• Нарушение правил эксплуатации;
• Естественный износ деталей.

Следует отметить, что в погоне за компактностью всех деталей подкапотного пространства, завод-изготовитель несколько не рассчитал мощность пускового механизма. Стартер часто выходит из строя по причине своей малой мощности, что является конструктивной недоработкой, «болезнью» ВАЗ 2114. Часто пусковой механизм ломается в морозы, когда двигатель приходится долго крутить для запуска. Он может преждевременно выйти из строя, если плохо закреплен. Износ втулки в КПП, которая является опорой якоря стартера, тоже способствует поломке (втулка показана стрелочкой на картинке внизу).

Еще одна типичная заводская недоработка – втягивающее реле через определенное время перестает срабатывать с первого раза. На заводе, видимо, экономят смазку. Нередко, разбирая практически новое втягивающее реле, можно наблюдать абсолютно сухой сердечник и корпус, в котором сердечник движется.

Признаки неисправности стартера ВАЗ 2114

• При повороте ключа замка зажигания двигатель не приводится в движение;
• При запуске двигатель продолжает крутиться, бендикс не выходит из зацепления с маховиком. Остановить движение можно только скидыванием любой клеммы с аккумулятора;
• При повороте ключа зажигания происходят «сухие» щелчки, двигатель не прокручивается;
• При попытке запустить двигатель из стартера идет дым и пахнет горелой обмоткой проводов;
• Во время запуска двигателя стартер жужжит и не входит в зацепление с маховиком. Запуск происходит далеко не с первого раза.

Замена стартера ВАЗ 2114

Замена стартера на ВАЗ 2114 чаще всего производится тогда, когда устройства имеет значительные дефекты и ремонт его не целесообразен. В других случаях более логично устройство отремонтировать. Причиной замены может служить нехватка времени, когда нужно срочно выезжать, и нет времени разбираться в причинах поломки. Подобная работа в основном выполняется в автосервисах, но ее несложно сделать своими руками. При этом даже не понадобится автомобильный подъемник или смотровая яма.

Снятие

Снимают стартер не только для его замены, но и с целью проведения ремонта. Не снимая устройства, можно произвести только ремонт или замену втягивающего реле. При замене бендикcа или его вилки, якоря и щеточного узла стартер нужно снимать. После проведенных ремонтных работ исправную деталь устанавливают на место.

Многие интересуются, как снять стартер на ВАЗ 2114. Прежде, чем произвести на автомобиле ВАЗ 2114 снятие стартера, нужно разобраться, где он находится под капотом.

Производим следующие действия:

1. Открываем капот;
2. Отсоединяем клеммы аккумулятора;
3. Снимаем патрубок воздушного фильтра;

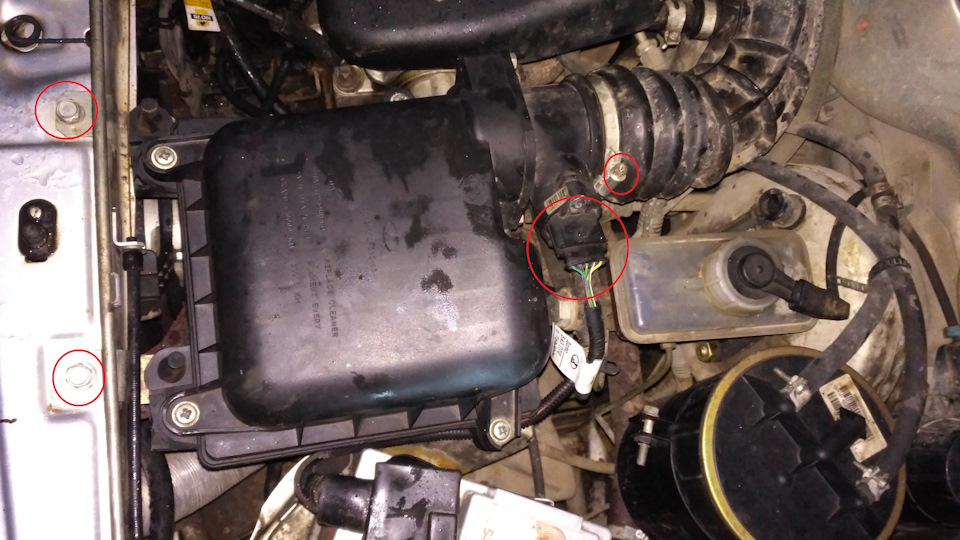

4. Демонтируем корпус воздушного фильтра.

Теперь, когда мы освободили часть пространства моторного отсека, можно рассмотреть, где находится стартер на ВАЗ 2114. Он расположен приблизительно по центру моторного отсека между радиатором и коробкой переключения передач (КПП) и крепится тремя гайками к КПП.

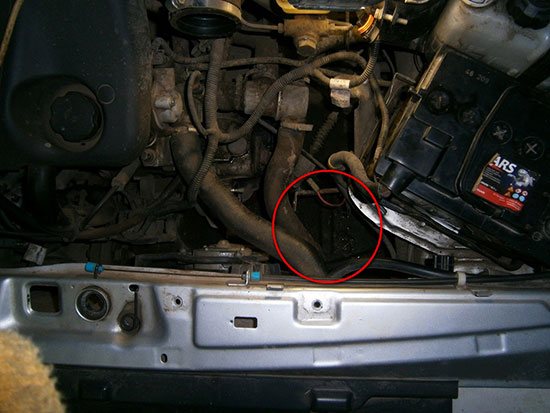

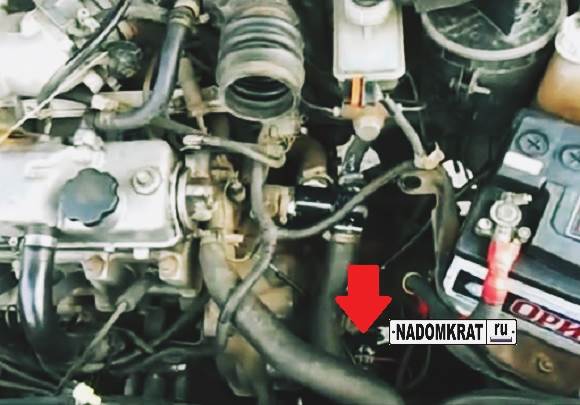

На картинке ниже стрелочкой указано месторасположение стартера.

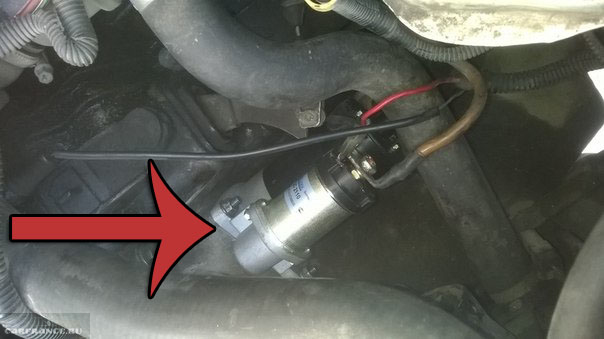

Расположение стартера на ВАЗ 2114

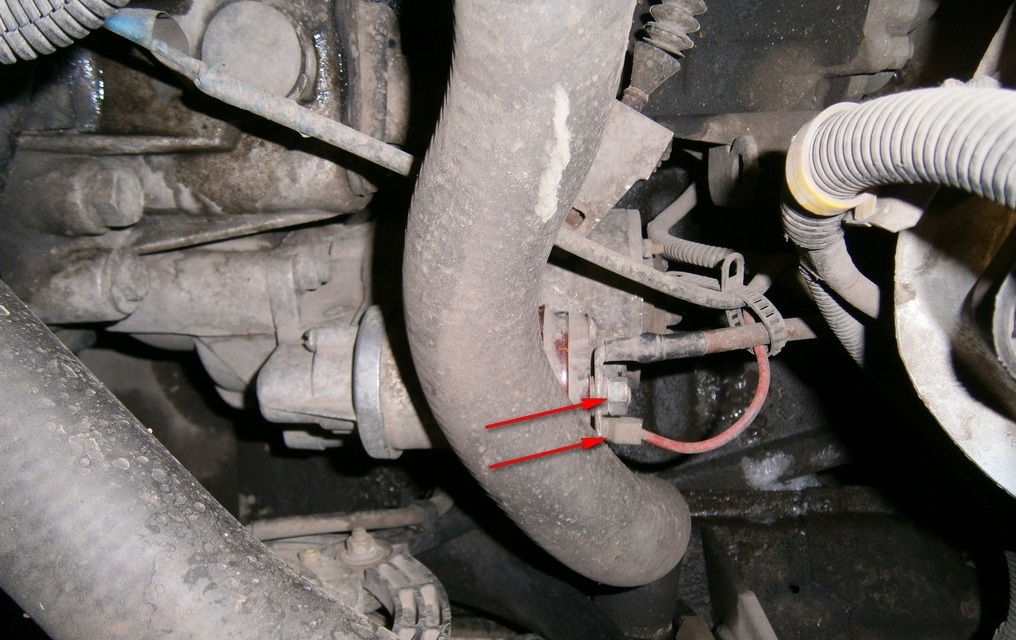

• Сначала отсоединяем красный провод от стартера, идущий на втягивающее реле. Он снимается легко, достаточно его аккуратно потянуть в сторону.
• Берем ключ на 13 и отворачиваем плюсовую клемму коричневого толстого провода.

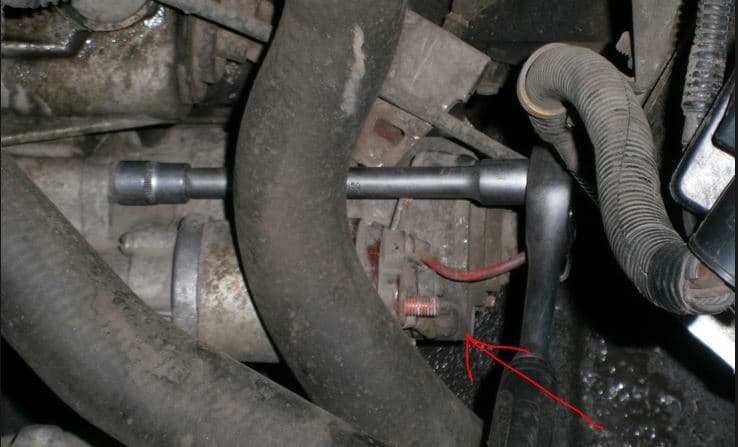

• Затем тем же размером ключа на 13 отворачиваем три гайки крепления детали. Два из них указаны стрелочками на картинке, находящейся ниже.
• Третье крепление расположено неудобно, поэтому придется немного потрудиться, чтобы к нему подобраться. Вот оно показано на снятом стартере (картинка ниже).

Нижнее крепление стартера ВАЗ 2114

• Отсоединив все крепления и провода, демонтируем устройство.

В данном видео вы сможете увидеть как можно снять стартер самому

Установка

Чтобы установить другой стартер на место, необходимо все действия произвести в обратном порядке. Гайки крепления нужно затягивать с усилием, но переусердствовать тоже нельзя во избежание сворачивания резьбы на крепежных элементах. На автомобиле ВАЗ 2114 замена стартера – процедура совсем несложная и не требует больших знаний и особых навыков.

Советы, которые могут пригодиться при замене стартера

1. Прежде, чем снимать стартер, необходимо убедиться в его неисправности. В первую очередь нужно проверить надежность крепления клемм на аккумуляторе. Окисленные клеммы следует очистить от налета и заново их закрепить. Причиной несрабатывания может быть и плохая масса двигателя с кузовом. Еще следует проверить, не слетел ли провод втягивающего реле с разъема, хорошо ли затянута гайка плюсовой клеммы на стартере;
2. Снимая деталь, можно плюсовой провод клеммы отсоединять в последнюю очередь. В таком варианте удобнее отворачивать гайку плюсового провода. Подтянув стартер поближе к себе, будет легче добраться до нужной гайки;
3. Устанавливать провод втягивающего реле на место нужно до упора. Разъем должен зафиксироваться, и в таком случае провод не слетит во время движения от тряски;
4. Не забывайте в первую очередь снимать клеммы с аккумулятора и выключать зажигание – это избавит вас от дополнительных проблем.

Вот в принципе и все, что можно рассказать о том, как поменять стартер на ВАЗ 2114.



Ваз 2114 где находится стартер на

Содержание

• 1 Не крутит стартер ВАЗ 2114 — основные причины
• 2 Кратко об устройстве и о принципе работы
• 3 Признаки неисправностей стартера
  • 3.1 Рекомендуем прочитать:
  • 3.2 Похожие статьи

Не крутит стартер ВАЗ 2114 — основные причины

В практике автомобилистов случаются ситуации, когда, нужно куда-то ехать, а двигатель не получается завести, по причине не работающего стартера.

Причины, по которым после включения замка зажигания не срабатывает стартер, можно разделить на две категории. Нарушение цепи электропроводки и непосредственная поломка самого стартера.

Перед началом проверки, можно проверить стартер путём замыкания, клеммы стартера с клеммой подачи плюсового напряжения (наличие «+» определить, при помощи тестера или контрольной лампочки). Коротко замкнуть цепь, при помощи отвертки, монтировки и так далее. Если стартер нормально прокрутился значит проблема в электрической цепи, при отсутствии результата проблема с самим стартером.

Важно! Перед началом проверки убедитесь, что автомобиль стоит на нейтральной передаче, ручной тормоз включен, а под колеса желательно подставить противооткатные колодки.

Неисправности электрической цепи, питания стартера:

1. Слабо затянуты или окислены наконечники проводов, подходящие на клеммы аккумулятора. В этом случае наконечники снимаются с аккумулятора и зачищаются, при помощи металлической щетки и наждачной бумаги. После этого, ставятся на место и хорошо обтягиваются при помощи зажимных болтов.
2. Аккумулятор разряжен или неисправен. Нагрузочной вилкой, проверить степень заряда аккумулятора. При необходимости подзарядить с помощью зарядного устройства. Неисправный аккумулятор заменить. Также стоит проверить плотность электролита, так как при малой плотности раствора (особенно в холодное время года) происходит быстрая разрядка аккумуляторной батареи.
3. Не затянута гайка, на клемме подачи напряжения на стартер. Эта проблема появляется, от воздействия вибрации на автомобиль, ее решение – это обтянуть все гайки при помощи гаечных ключей.
4. Вышла из строя контактная группа замка зажигания. По электрической схеме определить контакт на который подается напряжение. Зачистить клемму и обтянуть болт крепления. Не получилось, то этот разъем напрямую, отдельным проводом соединить с аккумулятором. Если стартер прокрутился, значит из строя вышла контактная группа. Замок зажигания лучше заменить.
5. Неисправно реле защиты контактов (дополнительное реле стартера). Подход электричества к тяговому реле происходит, от подачи напряжения с замка зажигания, через реле стартера. Для проверки этого реле, можно перемкнуть провода, подходящие к реле стартера (самые толстые по диаметру). Стартер заработал, значит снять и почистить контакты. Если этого не произошло, реле заменить.
6. Нарушена или плохо закреплена «масса» стартера. Исправить нарушение электрической цепи, двигателя с «массой» кузова автомобиля. Закрепив или хорошо обтянув болт крепления провода «массы».
7. Перегорел предохранитель. Проверить предохранители, в случае надобности заменить.

Если выше перечисленная проверка не дала результатов, стартер для дальнейшей диагностики нужно снять с автомобиля. Для этого в первую очередь стоит узнать принцип работы и из каких частей состоит эта часть автомобиля.

Кратко об устройстве и о принципе работы

Стартер сам по себе является силовым электродвигателем, работающим от постоянного напряжения. Дополнительно оснащен втягивающим реле, обгонной муфтой и бендиксом (шестеренкой, при помощи которой, стартер непосредственно входит в зацепление с маховиком).

При включении стартера с помощью замка зажигания, напряжение поступает на втягивающее реле (реле по своему принципу работы является электромагнитом). За счет катушки встроенной в реле образуется электромагнитное поле. Под воздействием которого соединительная вилка, по валу ротора электродвигателя перемещает бендикс и вводит его в зацепление с маховиком. В это время якорь входит в реле, замыкая контакты, что приводит к включению самого электродвигателя. Который через бендикс начинает вращать маховик.

После запуска двигателя, скорость вращения маховика в несколько раз превышает скорость вращения бендикса. Получатся, что не стартер крутит маховик, а наоборот. Для предотвращения порчи электродвигателя, включается в работу обгонная муфта. Шестеренка начинает крутиться вместе с маховиком в «свободном» ходу, не прокручивая вал стартера. Это происходит до тех пор, пока не прекратится подача энергии через замок зажигания.

Признаки неисправностей стартера

• Втягивающие реле включается, но стучит. Возможен вариант, что обмотка реле имеет плохой контакт с «массой». При исправной проводке и АКБ, в реле нужно вскрыть крышку выключателя стартера и протянуть или поменять провод «массы».
• Втягивающее реле срабатывает, но электродвигатель не прокручивается. Снять крышку щеткодержателя, проверить щетки. В нормальном состоянии щетки, она плотно прижимается к коллектору. Если щетка изношена пружина будет упираться в щеткодержатель и не будет нужного контакта. Высота щеток должна составлять не меньше чем 12 мм. Изношенные щетки заменить. При наличии царапин и рисок коллектор нужно отшлифовать. При отсутствии результата, двигатель лучше сдать на проверку к специалисту, без специального оборудования и соответствующих навыков сделать это будет затруднительно.
• Якорь не вращается или крутится медленно. Возможно падение напряжения в электрической сети. Если поступление электричества в нормальном состоянии (АКБ, клеммы, провод «массы» и щетки проверены). Разбирается втягивающее реле. Проверяются контакты (могут обгореть), контактный диск перевернуть на другую сторону, а контактные болты развернуть на 180 градусов.
• Не срабатывает втягивающее реле:

1. Перегорела обмотка якоря реле, чаще всего это происходит из-за замыкания витков обмотки. Определить можно, замкнув в цепь контакты отверткой. При негативном результате якорь реле подлежит замене.
2. Подгорели или окислились контакты (пятаки). В этом случае втягивающее реле разбирается. Внутри находится якорь (металлический цилиндр с внутренней обмоткой), пружина и шток. Шток и отверстие по которому он ходит, засоряется окисью чаще всего. Зачистить с помощью наждачной бумаги мелкой фракции. Пятаки могут быть окислены, а также у них могла подгореть контактная плоскость. Зачистить при необходимости поменять.

• При включенном стартере, якорь вращается, а маховик стоит на месте:

1. Возможно пробуксовывает муфта свободного хода (бендикс). Ее следует разобрать, произвести замену. Если возможно произвести ремонт поломанных деталей (толкатель, ролики, шестеренки). Поверхность муфты зачистить и отшлифовать.
2. Ослаблена буферная пружина на приводе или сбиты зубья венца шестерни привода. Пружина подлежит замене. Шестерню можно попробовать подправить, но это дело временное, долго сбитый венец не прослужит.
3. Когда стартер вращает коленвал, явно слышен посторонний шум. Шейка вала якоря, втулки подшипника, имеют выработку или слишком большой износ. Также якорь при работе может задевать выходы полюсов стартера. Отшлифовать вал якоря. Поменять бронзовые, латунные втулки на валу, под подшипники. Винты и крепления полюсов подтянуть, при необходимости поменять крепежные болты.

Во время эксплуатации стартера, а особенно в холодное время года. Если стартер давно не разбирался для технического обслуживания, со временем в нем начинает накапливаться конденсат. Это приведет не только к образованию окиси, но и к тому, что в мороз внутри может образоваться лед. В этом случае, конечно, можно простучать втягивающие молотком или прогреть корпус стартера горелкой или паяльной лампой. Но это дело временное, не сразу, так через месяц эта поломка опять покажет себя.

Отсюда можно сделать вывод. Нужно вовремя проводить техобслуживание транспортного средства (особенно перед наступлением холодов), это позволит избежать многих ненужных проблем с автомобилем.
