СТАРТЕР. ОСОБЕННОСТИ КОНСТРУКЦИИ
г. Москва, Авиамоторная 12
+7 495 125-20-00
Авто
Бренды
ВАЗ
Ремонт ВАЗ 2107
ЭЛЕКТРООБОРУДОВАНИЕ
СТАРТЕР. ОСОБЕННОСТИ КОНСТРУКЦИИ
Автор: Третий Рим
Средний
шагов 14
30 мин — 1 час
Комментарии: Избранное: 0
Шаг 1
В настоящее время на автомобиль с карбюраторным двигателем штатно устанавливают стартер типа 4216.3708 производства России (рис. 9.8), состоящий из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами, ввернутыми в крышку 6.
У статора четыре полюса 18 с катушками обмоток. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) – параллельно.
Шаг 2

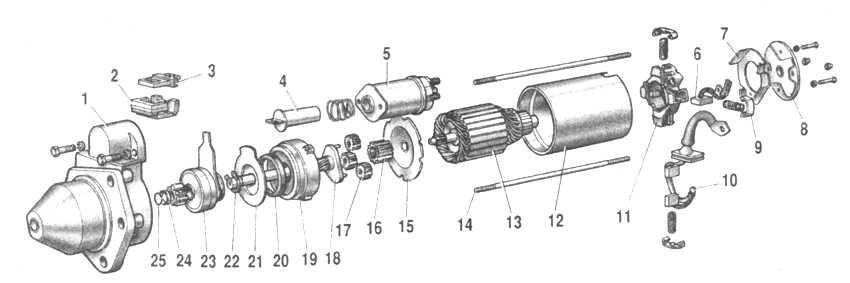

Рис. 9.8. Стартер 4216.3708: 1 – шестерня привода; 2 – обгонная муфта; 3 – поводковое кольцо; 4 – резиновая заглушка; 5 – рычаг привода; 6 – крышка со стороны привода; 7 – якорь реле; 8 – обмотка реле; 9 – контактная пластина; 10 – крышка реле; 11 – контактные болты; 12 – коллектор; 13 – щеткодержатель; 14 – втулка вала якоря; 15 – крышка со стороны коллектора; 16 – кожух; 17 – корпус; 18 – полюс статора; 19 – якорь; 20 – промежуточное кольцо; 21 – ограничительное кольцо
Шаг 3
Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты – передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь.
Электромагнитное реле стартера прикреплено болтами к передней крышке 6.
При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле и включается питание обмоток стартера.
Шаг 4
Шаг 5

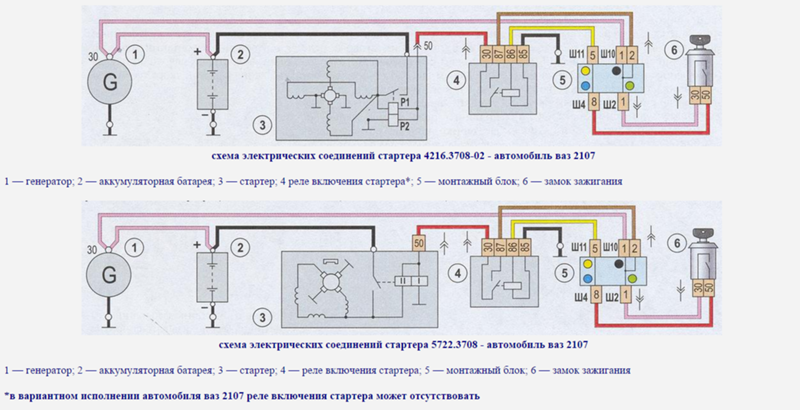

Схема соединений стартера 4216.3708 показана на рис. 9.9. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается.
Шаг 6
Рис. 9.9. Схема соединений стартера 4216.3708: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки стартера; 4 – стартер; 5 – сериесная обмотка катушки стартера; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания
Шаг 7
На автомобиль с инжекторным двигателем ВАЗ-2104 устанавливают стартер типа 5722.
3708 (рис. 9.10), представляющий собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.
Шаг 8
Рис. 9.10. Стартер 5722.3708: 1 – коллектор; 2 – задняя крышка; 3 – корпус статора; 4 – тяговое реле; 5 – якорь реле; 6 – крышка со стороны привода; 7 – рычаг; 8 – кронштейн рычага; 9 – уплотнительная прокладка; 10 – планетарная шестерня; 11 – шестерня привода; 12 – вкладыш крышки; 13 – ограничительное кольцо; 14 – вал привода; 15 – обгонная муфта; 16 – поводковое кольцо; 17 – опора вала привода с вкладышем; 18 – шестерня с внутренним зацеплением; 19 – водило; 20 – центральная шестерня; 21 – опора вала якоря; 22 – постоянный магнит; 23 – якорь; 24 – щеткодержатель; 25 – щетка; 26 – вывод «50» тягового реле
Шаг 9
Крышки 2, 6 и корпус 3 статора стянуты двумя шпильками. Вал якоря 23 вращается в двух металлокерамических вкладышах, установленных в крышке 2 и опоре 21.
В корпусе статора закреплены четыре постоянных магнита 22.
Вращение от вала якоря 23 передается валу 14 привода через планетарный редуктор, который состоит из центральной шестерни 20, трех планетарных шестерен 10, водила 19 и шестерни 18 с внутренним зацеплением. Планетарные шестерни вращаются на игольчатых подшипниках.
Шаг 10
Шаг 11
Схема соединений стартера 5722.3708 показана на рис. 9.11. При включении стартера напряжение от аккумуляторной батареи подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I) через выключатель зажигания.
Шаг 12

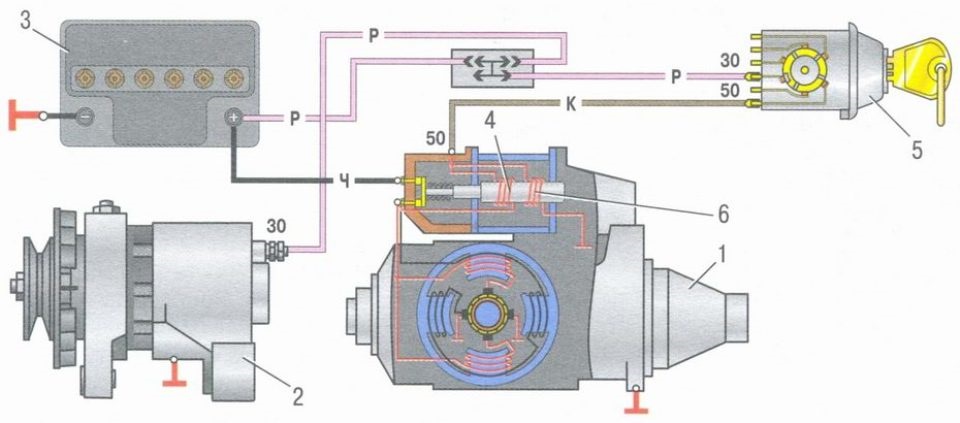

Рис. 9.11. Схема соединений стартера 5722.3708: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – выключатель зажигания
Шаг 13

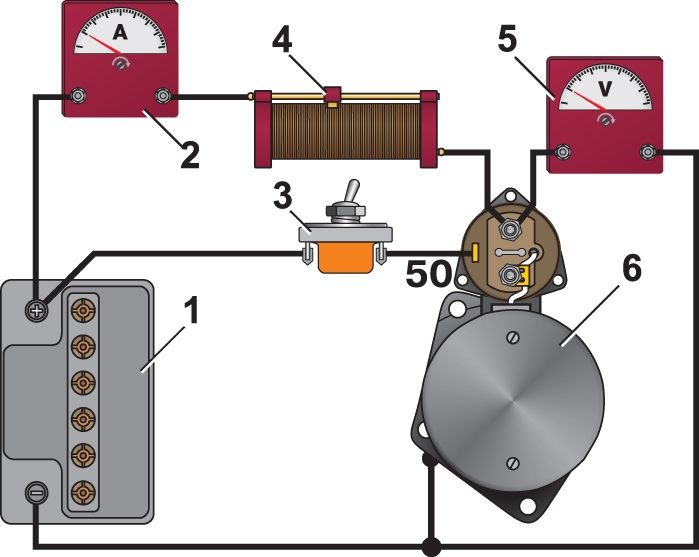

Возможные неисправности обоих стартеров, их причины и способы устранения практически одинаковы.
Шаг 14
Готово!
Схема электрооборудования автомобиля ВАЗ 2107 » Схемы предохранителей, электросхемы автомобилей
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ВАЗ 2107
6 — датчик включения электродвигателя вентилятора ВАЗ 2107
7 — электродвигатель смывателя фар ВАЗ 2107
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости ВАЗ 2107
12 — катушка зажигания ВАЗ 2107
13 — подкапотная лампа;
14 — датчик указателя давления масла ВАЗ 2107
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла ВАЗ 2107
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости ВАЗ 2107
19 — генератор ВАЗ 2107
20 — микро — переключатель карбюратора;
21 — аккумуляторная батарея ВАЗ 2107
22 — пневмоклапан карбюратора;
23 — реле включения стартера ВАЗ 2107
24 — стартер ВАЗ 2107
25 — реле очистителя ветрового стекла ВАЗ 2107
26 — реле зажигания ВАЗ 2107
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы ВАЗ 2107
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ВАЗ 2107
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр ВАЗ 2107
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ВАЗ 2107
63 — дополнительный резистор электродвигателя отопителя ВАЗ 2107
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива ВАЗ 2107
72 — элемент обогрева заднего стекла;
А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
