Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Содержание

1 Разбираемся в схеме
2 Составляющие системы стеклоподъемников
3 Схема стеклоподъемников Приоры особенности подключения.
4 В чем причина проблемы

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

блок управления;
центральный замок;
поворотники;
зеркала;
колодки к заднему жгуту проводов, а также к динамику;
двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

электродвигатели;
выключатели, расположенные в дверях;
проводка;
стекла.

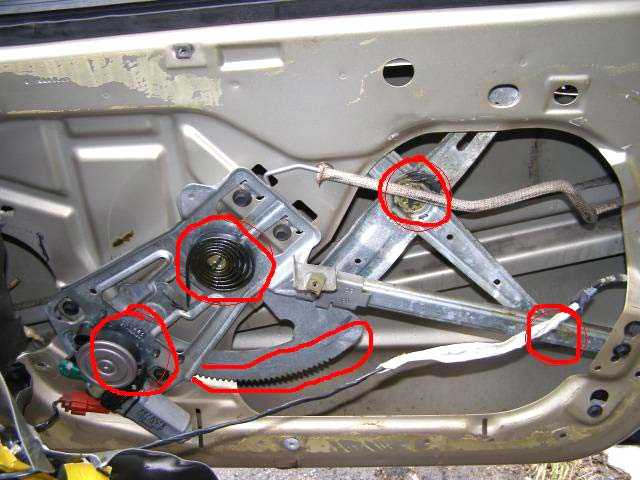

Общее устройство системы ЭП

Схема стеклоподъемников Приоры особенности подключения.

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками. Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери. При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом. При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей. Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно. Это свойство можно использовать для поиска неисправности в цепи.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
Проблема кроется в соединении разъемов проводов.

Отказал ЦБКЭ.

Если же напряжение в сети есть, что отчетливо показывает мультиметр или лампочка на 12В, тогда вышеописанные проблемы автоматически отпадают. Значит, искать неисправность нужно в другом месте. Скорее всего, она кроется в следующих узлах системы:

Залип, либо же западает моторчик подъема стекла.

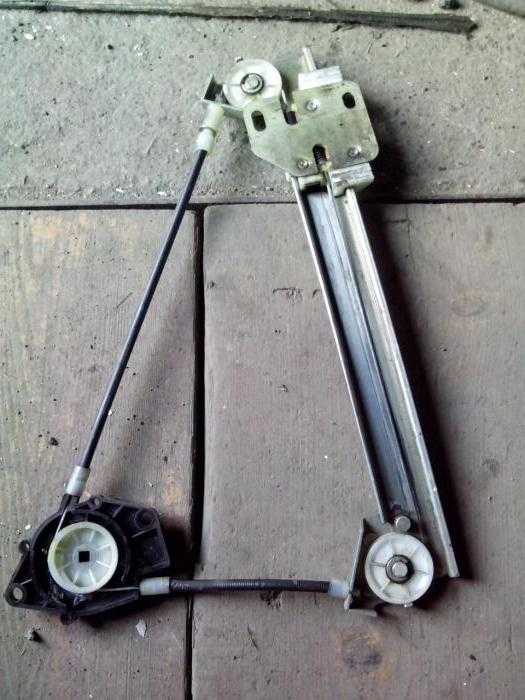

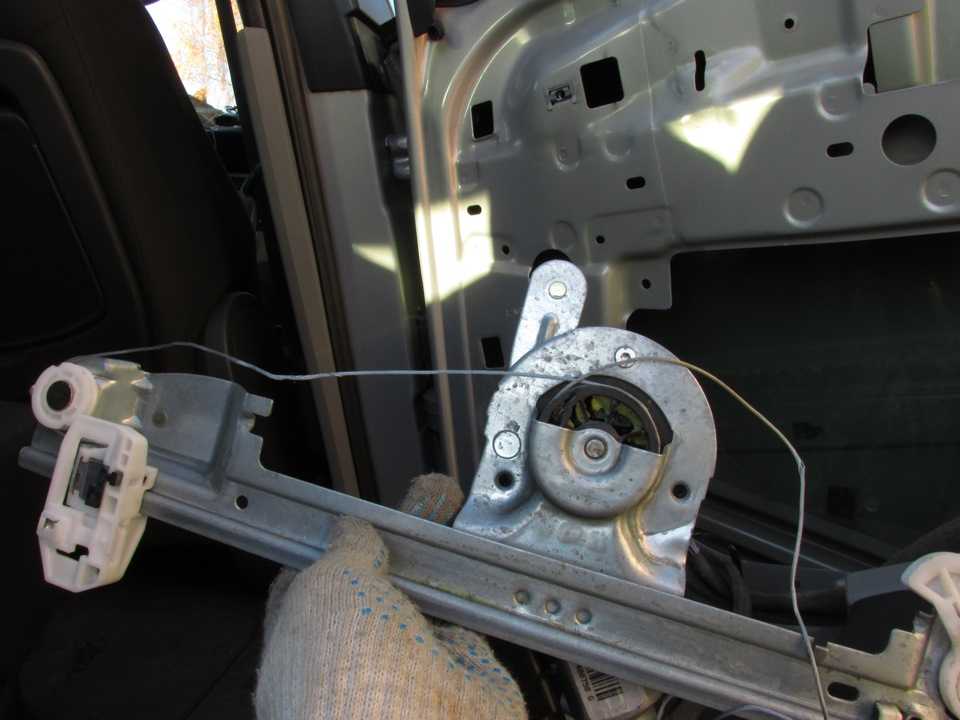

Трос стеклоподъемника уже отжил свое и нуждается в замене.
Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

Х1-4.
Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Читайте также: Причины неисправности центрального замка на Приоре

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным

на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

На приоре не работают поворотники и стеклоподъемники

20.08.2016 adminu

Случается так, что на автомобиле происходит какая-то поломка, после которой постоянно горит поворотник, Приоре такая проблема тоже не чужда. Свечение носит постоянный характер, даже если речь идет о включении аварийной сигнализации. В этом случае вышедший из строя поворотник продолжает стабильно гореть, в то время как остальные лампочки синхронно мигают.

Тщательное изучение технического состояния

Для проведения диагностики и устранения возникшей неисправности следует посетить СТО. При наличии опыта и необходимого оборудования сделать все можно своими руками. Для этого понадобится 1-2 часа свободного времени. Среди наиболее распространенных причин автослесари выделяют короткое замыкание или физический износ механизма. Вне зависимости от этого порядок действий выглядит следующим образом:

Проверить техническую исправность лампочки можно при помощи тестера. В случае перегорания лампочки на приборной панели устройства начнут мигать в несколько раз интенсивнее. Устранить неисправность поможет замена вышедшего из строя агрегата.
Найти блок-фару, рядом с которой расположена «масса». Автомобиль Приора характеризуется активным образованием отложений на клеммах. В результате происходит короткое замыкание. Устраняется неисправность путем зачистки клемм и покупки новой лампочки.
Реже источник проблемы скрыт в подрулевом переключателе. Часто происходит повреждение контакта, в результате чего лампочка не отключается. Проверить, так ли это, можно при помощи замыкания двух контактов. Когда проблемы вызывает правый поворотник, замыкаются колодки 49a/49aR, а когда левый — 49a/49aL.
Если в результате проведения указанной процедуры работоспособность поворотника восстановлена, то необходимо купить новый подрулевой переключатель.
Как было описано выше, необходимо проверить техническое состояние кнопки включения аварийной сигнализации.

Среди возможных причин неисправности встречается повреждение проводки, идущей до блока управления электропакетом. Один из наиболее распространенных примеров: неверно установленная магнитола пережимает провода, что и приводит к замыканию. Не стоит упускать из поля зрения проводку, соединяющую лампочки и ЦБКЭ. Убедиться в исправности схемы можно следующим образом:

аккуратно отключить колодку с проводом Х1;
подать питание на выводы 14/15 посредством предохранителя 5А;
если поворотники восстановили свою работоспособность, значит, при установке крыла Приоры один из саморезов повредил проводку.

Диагностика и устранение комплексных неисправностей

Залипание реле и поврежденные диоды — поломки, требующие тщательной диагностики и трудоемкой замены.

Для проведения диагностики необходимо отключить все точки, где система автомобильной сигнализации подключена к системе управления электропакетом. Если в результате указанных действий поворотник горит в штатном режиме, то необходимо поменять поврежденный участок проводки.

Сложнее, когда и после указанных манипуляций поворотники легкового автомобиля беспрерывно горят. Тогда все внимание переносится на ЦБКЭ. В частности, речь идет о предохранителе F31, который подвержен внешнему воздействию: перепад уровня напряжения, попадание влаги и прочее. Дополнительным сигналом о том, что проблема связана именно с ним, станут плохо работающие стеклоподъемники.

В этом случае необходимо обратиться на авторизованную станцию технического обслуживания для проведения диагностики и замены.

Для этого потребуется специальное оборудование. В случае выполнения работ в гаражных условиях велик риск еще больше ухудшить техническое состояние автомобиля.
