Электрические стеклоподъемники ФОРВАРД для ВАЗ-21213 Нива | Стеклоподъем.РФ

Электрические стеклоподъемники для автомобилей LADA 4×4 (ВАЗ-21213 и ВАЗ-21214 «Нива»), а также в передние двери автомобилей LADA 4×4 5 дв. (ВАЗ-2131 «Нива»), окна дверей которых не имеют форточек.

Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.

Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
— во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
— а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.

Тип конструкции: реечные.

Производитель: ООО «Технические системы» (Россия, Ижевск).

Торговая марка: «ФОРВАРД».

Артикул изделия по номенклатуре производителя: R162.16

Каталожные номера оригинальных деталей (АвтоВАЗ, механические):
21213-6104020, 21213-6104020-00 — стеклоподъемник правый,
21213-6104021, 21213-6104021-00 — стеклоподъемник левый.

Применяемость на автомобилях

Марка	Модель автомобиля	Тип кузова	К-во дверей	Годы выпуска
ВАЗ	21213 «Нива»	универсал	3	1994 — 2007
ВАЗ	21214 «Нива» / LADA 4х4	универсал	3	2001 — н.вр.
ВАЗ	2131 «Нива» / LADA 4×4	универсал	5	1993 — н. вр.
ВАЗ	2329 «Нива» / LADA 4×4 Pickup	пикап	3	1995 — н.вр.

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

При установке электростеклоподъемников в дверь необходимо просверлить два отверстия согласно схемы, приведенный в паспорте стеклоподъемников.

Технические характеристики

Диапазон рабочего напряжения Номинальное усилие на ведущей пластине Допустимое усилие на ведущей пластине Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8 — 15 В 12 кгс 20 кгс 4 с 8 А

Комплектность

Электростеклоподъемник R162. 16 передний правый Электростеклоподъемник R162.16-01 передний левый Винт М5 Винт М6 Болт М6 со стопорной юбкой Шайба стопорная Пластина переходная правая Пластина переходная левая Заглушка декоративная Фиксатор заглушки Винт самонарезающий крепления заглушки Упаковка Паспорт

1 1 4 4 4 8 1 1 2 2 2 1 1

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,715 кг.

Паспорт электростеклоподъемников «ФОРВАРД» R162.16 для ВАЗ 21213 «Нива».

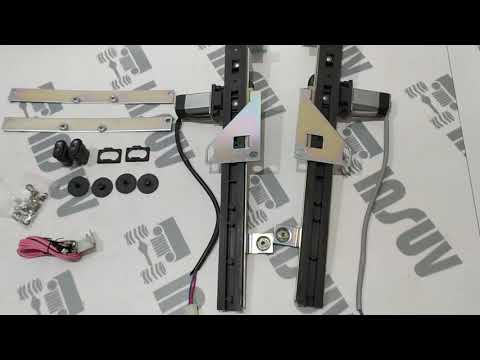

Видеообзор комплекта стеклоподъемников

Устройство стеклоподъемников «ФОРВАРД»

Как отличить подделку от оригинала

5 отличий стеклоподъемников «ФОРВАРД» в нашем магазине от тех,

что Вы можете купить в другом месте

Видеоинструкция по установке электростеклоподъемников

Другие инструкции и отчеты об установке стеклоподъемников

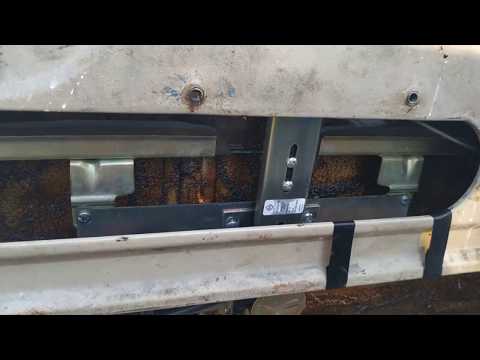

Видеоинструкция по установке и подключению электростеклоподъемников «ФОРВАРД» на LADA 4×4

Видеоотчет об установке стеклоподъемников «ФОРВАРД» на ВАЗ-21218 «Фора» с форточками

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» на «Ниву»

Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на «Ниву»

Отчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2131 «Нива»

Фотоотчет об установке электростеклоподъемников ФОРВАРД на ВАЗ-2131 «Нива»

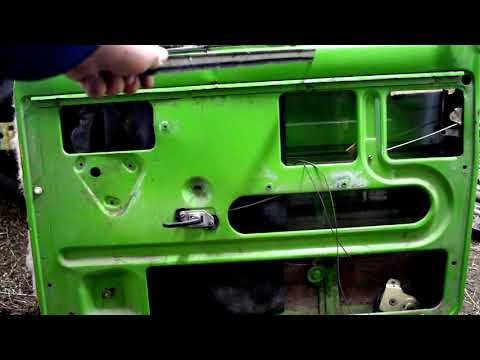

Замена стеклоподъёмника Нива ВАЗ 21213, 21214, 2131 lada 4×4

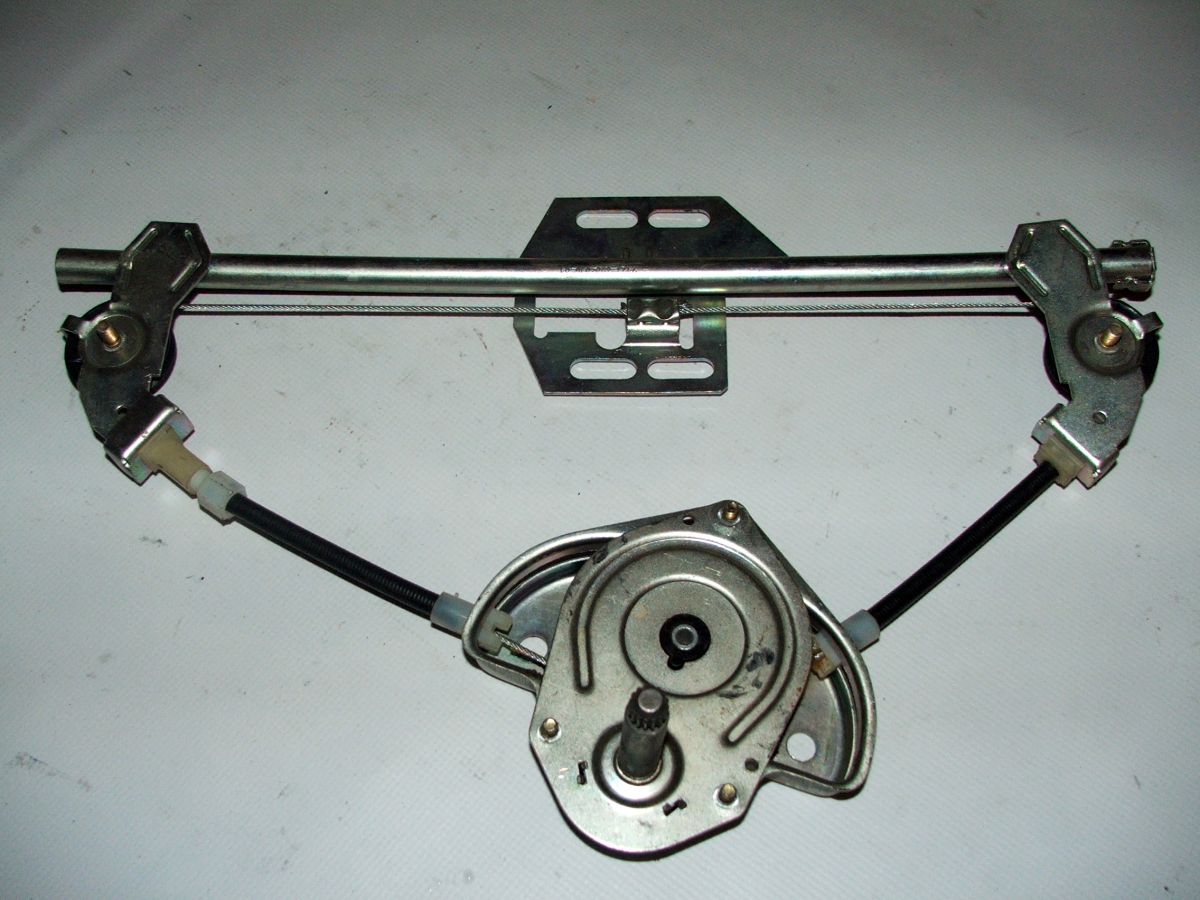

Устройство механического стеклоподъёмника :

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.

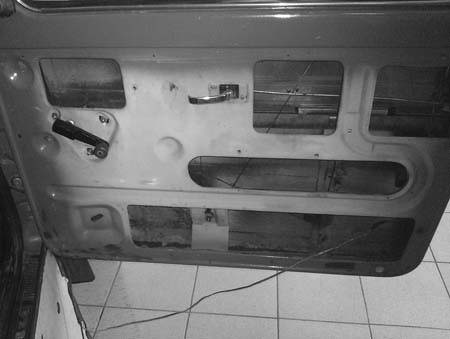

Снимаем обивку двери (см. тут).

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. тут).

Поднимаем стекло руками…

…и фиксируем его от падения винтом (или шпилькой) с резьбой М5, ввернутым в отверстие переднего держателя стекла.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника к внутренней панели двери.

Подводим механизм стеклоподъемника к окну в панели двери.

Если механизм стеклоподъемника не заменяем, а снимаем при полной разборке двери,…

…то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. тут).

Снимаем трос с четырех роликов…

…и вынимаем механизм стеклоподъемника с тросом.

Головкой «на 10» отворачиваем болт крепления кронштейна натяжного ролика…

…и вынимаем кронштейн с роликом.

При сборке, установив кронштейн натяжного ролика, болт его крепления не затягиваем.

Подняв стекло, фиксируем его.

Продеваем вал механизма стеклоподъемника в отверстие внутренней панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

Надеваем трос на ролики по схеме.

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.

Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика.

Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна,…

…смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт.

Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.

Вращаем против часовой стрелки надетую на вал механизма стеклоподъемника ручку до момента, пока вращение барабана механизма стеклоподъемника не прекратится. Поднимаем стекло руками до упора и, придерживая его в этом положении, поворачиваем надетую на вал механизма стеклоподъемника ручку по часовой стрелке на пол-оборота.

Крестообразной отверткой сквозь окно в верхней части внутренней панели двери окончательно затягиваем винты планки переднего кронштейна обоймы стекла.

Опускаем стекло до того уровня, когда через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см .тут).

Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.

Лада Нива Комплект электростеклоподъемников

Электростеклоподъемники автомобилей LADA 4×4 (Lada-21213 и Lada-21214 Niva), а также в передних дверях автомобилей LADA 4×4 5 дв. (Лада-2131 «Нива»), двери которых не имеют окон.

Комплект электростеклоподъемников с приводом на две двери. В комплекте 2 стеклоподъемника, проводка для подключения, стеклоподъемники, декоративные заглушки в отверстия от ручек стеклоподъемников.

Тип конструкции: реечная.

Производитель: ООО «Технические системы» (Россия, г. Ижевск).

Товарный знак: «ФОРВАРД»

Электростеклоподъемник представляет собой корпус, в котором расположен механизм перемещения стекла — цепная передача. На рельсе закреплен двигатель, приводящий в движение механизм. Фиксированный мотор-редуктор исключает возможность повреждения проводки в двери. Направляющая стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла нет дребезжания, вибрации и резонансов. Стеклянные подъемники очень легкие и компактные. Работают практически бесшумно.

При установке электростеклоподъемников в двери необходимо просверлить два отверстия по схеме, приведенной в паспорте стеклоподъемников.

В конструкции стеклоподъемника FORWARD используется реечный механизм, компактно размещенный внутри направляющего стекла, на котором закреплен мотор-редуктор, что определяет основные потребительские качества.

Повышенная надежность.

Механизм в принципе не имеет деталей, подверженных растяжению, истиранию, возникновению люфтов. Все его компоненты имеют срок службы, в несколько раз превышающий уровень традиционных требований к аналогичной продукции, и не чувствительны к уровню нагрузки. Стационарный мотор исключает риск повреждения питающих проводов при перемещении стекла. Обмотка двигателя защищена самовосстанавливающимся тепловым предохранителем.

Простота установки.

Установка стеклоподъемника понятна на интуитивном уровне, удобна, использует минимальное количество креплений, не требует доработки дверей, что экономит время.

Компактность.

Освобождение пространства в двери позволяет использовать его, например, для установки нестандартных акустических устройств. Кроме того, простая форма и отсутствие люфтов подвижных частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи.

Линейная кинематика устройства определяет стабильность развиваемой силы во всем диапазоне движения стекла, в том числе в верхнем положении, за счет чего достигается травмобезопасность, а минимизация паразитных сил в поперечном направлении снимает проблему деформации стекла дверное полотно при перемещении стекла и упоры в крайние положения.

Уменьшенный вес.

Минимальный вес среди аналогов соответствует современному тренду в автомобилестроении.
