Тормозной суппорт. Устройство и неисправности

В статье:

• Устройство, типы и принцип работы тормозных суппортов
• Неисправности и ремонт

Самый кошмарный сон любого водителя — это машина с отказавшими тормозами. И хотя мы уже не раз писали о тормозной системе в целом и о возможных проблемах, связанных с ее функционированием, не лишним будет снова обратиться к этой теме. Ведь тормоза — основной элемент безопасности автомобиля и тех, кто в нем находится. На этот раз подробнее рассмотрим устройство и работу тормозного суппорта, назначение которого состоит в том, чтобы обеспечить прижимание колодок к диску во время торможения.

Суппорт является основой дискового тормозного механизма. Тормоза такого типа установлены на передних колесах практически всех выпущенных за последние полвека легковых автомобилей. Применение дисковых тормозов на задних колесах долгое время сдерживалось по ряду причин, главной из которых была сложность с организацией стояночного тормоза. Но похоже, эти проблемы остались в прошлом, и уже лет двадцать большинство машин ведущих автопроизводителей выходят с конвейера с задними тормозами дискового типа.

Менее эффективные, но при этом более дешевые, барабанные тормоза все еще используются в бюджетных моделях, а также в некоторых внедорожниках, для которых имеет значение их грязезащищенность. И, по-видимому, рабочие механизмы барабанного типа останутся актуальными еще довольно долго. Но сейчас речь не о них.

Устройство, типы и принцип работы тормозных суппортов

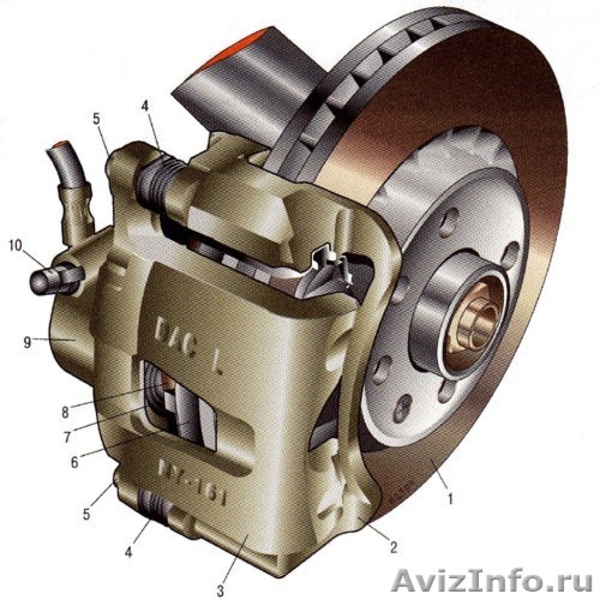

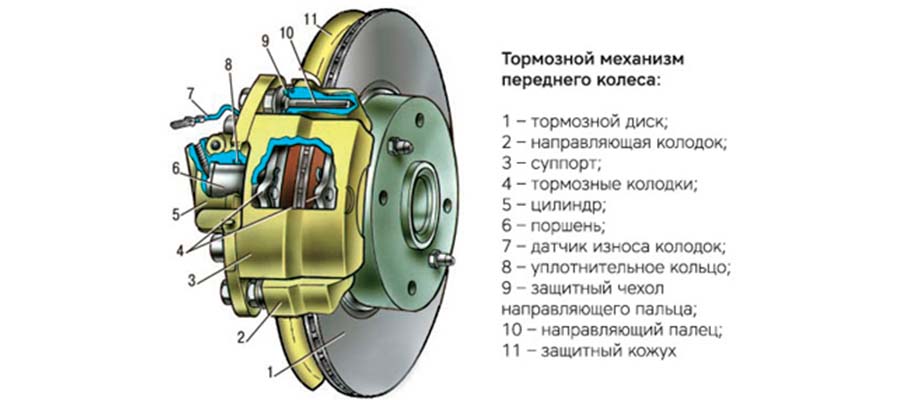

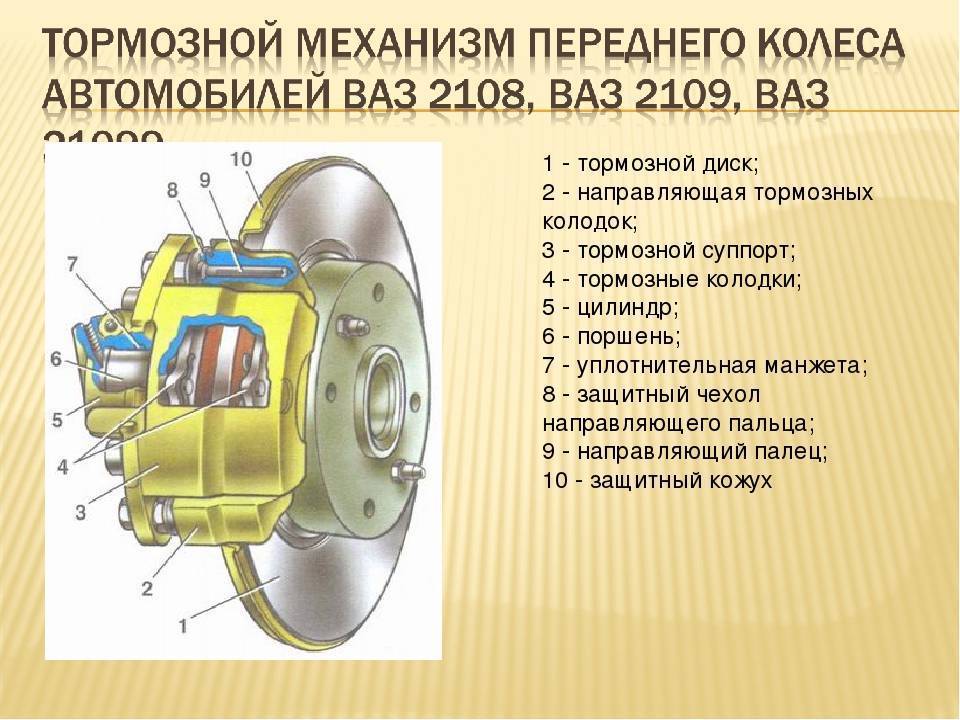

По сути суппорт представляет собой корпус, по форме напоминающий скобу, в котором располагается один или несколько тормозных цилиндров. Во процессе торможения гидравлика воздействует на находящиеся в цилиндрах поршни, а те давят на колодки, прижимая их к тормозному диску и замедляя таким образом вращение колеса.

Хотя конструкторы не сидят сложа руки, основной принцип работы тормозного суппорта остается неизменным уже многие годы. Тем не менее можно выделить несколько разновидностей данного устройства со своими конструктивными особенностями.

Суппорт обычно изготовлен из чугуна, реже — из сплава на основе алюминия. Его конструкция может иметь неподвижную или плавающую скобу.

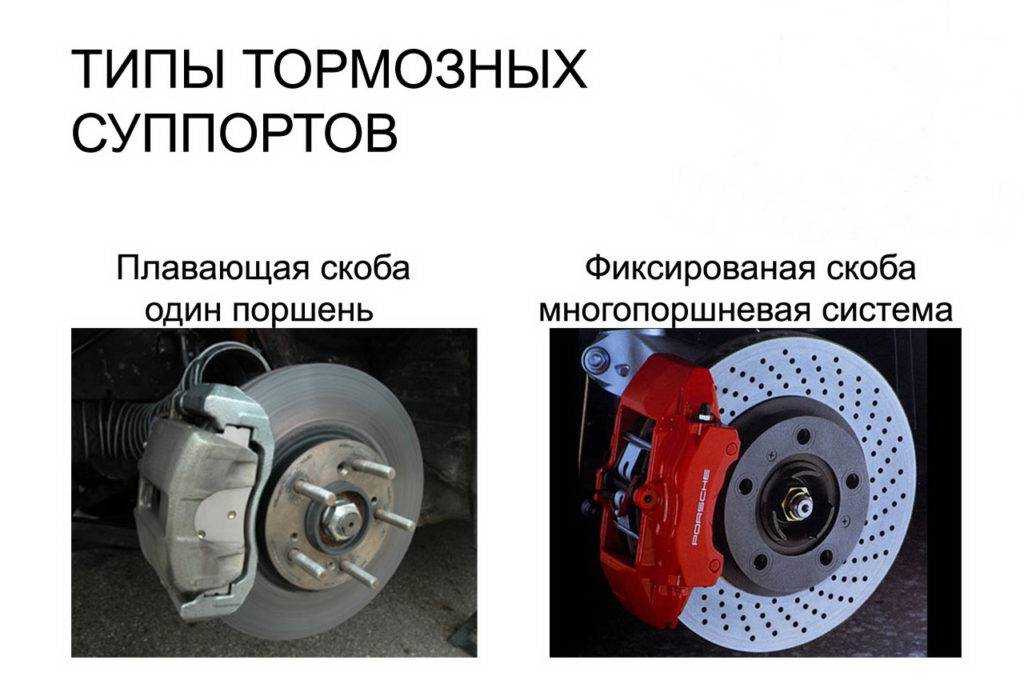

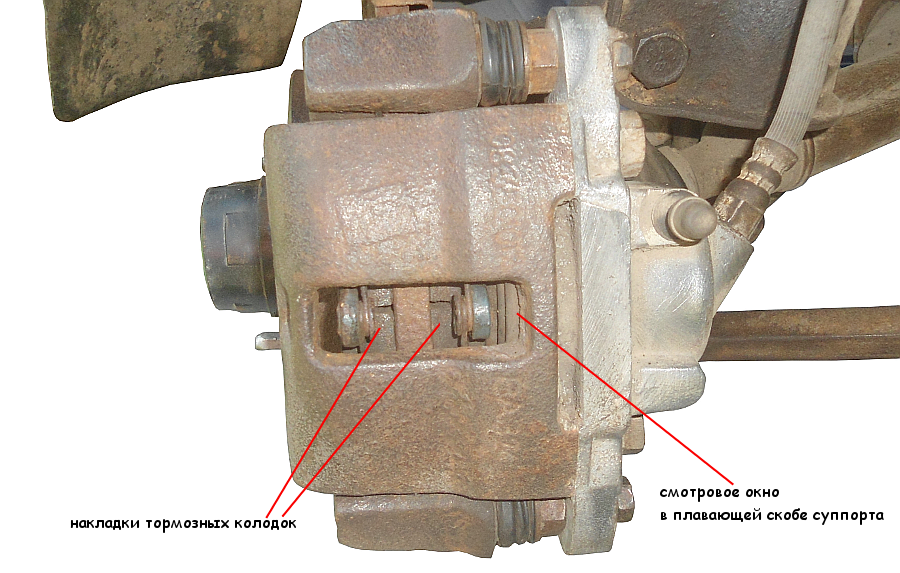

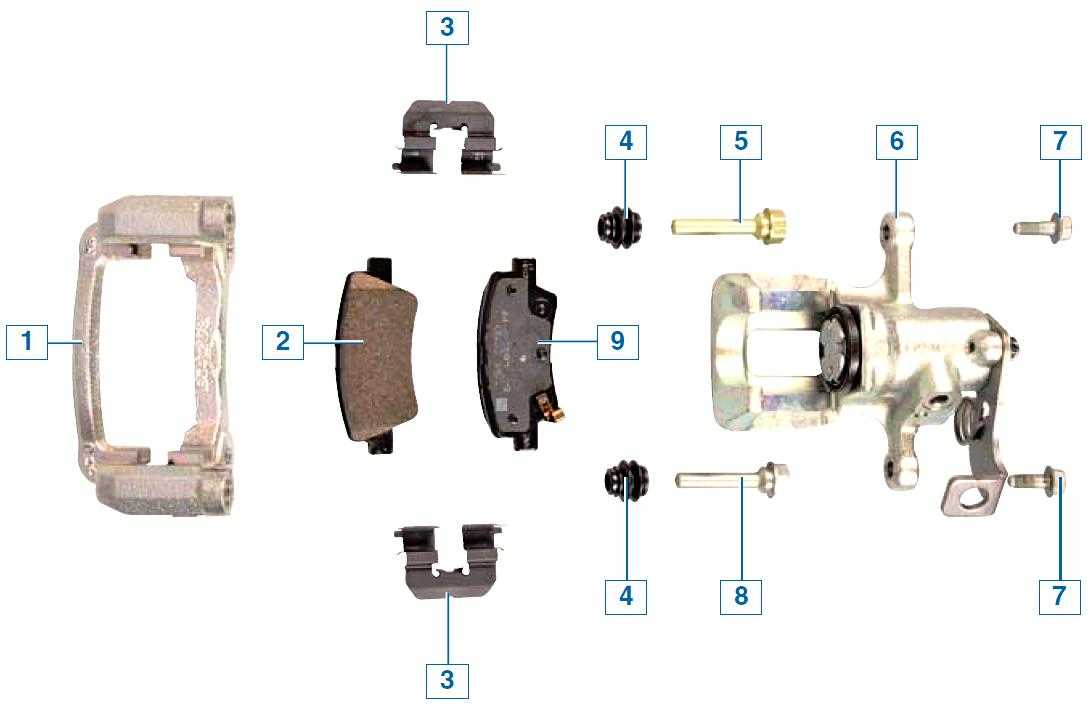

Подвижная скоба способна перемещаться по направляющим, а цилиндр находится с внутренней стороны диска. Нажатая педаль тормоза создает давление в гидравлической системе, которое выталкивает из цилиндра поршень, и тот давит на колодку. Суппорт при этом сдвигается по направляющим в противоположную сторону, прижимая колодку с другой стороны диска.

В устройстве с фиксированной скобой цилиндры расположены симметрично относительно тормозного диска и соединены между собой трубкой. Тормозная жидкость одновременно воздействует на оба поршня.

Суппорт статичной конструкции обеспечивает большее тормозное усилие и, соответственно, более эффективное торможение по сравнению с плавающей скобой. Но зазор между диском и колодкой при этом может меняться, что приводит к неравномерному износу колодок. Вариант с подвижной скобой проще и дешевле в изготовлении, поэтому его чаще можно встретить на недорогих моделях.

Толкатель поршня, как правило, непосредственно надавливает на колодку, хотя встречаются конструкции с промежуточным передаточным механизмом.

В каждом суппорте может быть от одного до восьми цилиндров. Варианты с шестью или восемью поршнями встречаются в основном на спортивных моделях автомобилей.

Каждый поршень защищен резиновым пыльником, от состояния которого во многом зависит исправная работа тормозов. Именно попадание влаги и грязи через разорванный пыльник является наиболее частой причиной коррозии и заклинивания поршня. Утечке рабочей жидкости из цилиндра препятствует установленная внутри манжета.

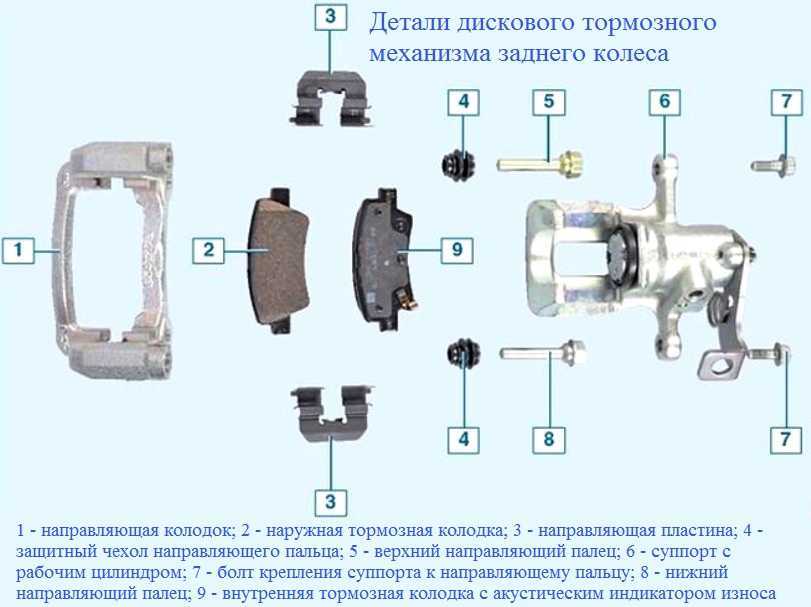

Суппорт, устанавливаемый на задней оси, обычно дополнен механизмом стояночного тормоза. Он может иметь винтовую, кулачковую или барабанную конструкцию.

Винтовой вариант используется в суппортах с одним поршнем, который управляется механическим приводом стояночного тормоза либо гидравликой при обычном торможении.

Внутри цилиндра (2) находится шток (1) с резьбой, на который накручивается поршень (4), и возвратная пружина. Шток соединен с механическим приводом ручника. При задействовании стояночного тормоза шток с поршнем выдвигается на пару миллиметров, колодки прижимаются к тормозному диску и блокируют колесо. Когда ручной тормоз отпускается, поршень посредством возвратной пружины сдвигается в исходное положение, освобождая колодки и разблокируя колесо.

Кулачковый механизм действует аналогичным образом, только здесь на поршень с помощью толкателя давит кулачок. Поворот кулачка осуществляется посредством механического привода ручного тормоза.

В суппорте с несколькими цилиндрами исполнительный механизм ручника обычно выполнен в виде отдельного узла. По сути это барабанный тормоз со своими собственными колодками.

В более продвинутых вариантах для управления стояночным тормозом применяется электромеханический привод.

Неисправности и ремонт

О том, что с суппортом не всё в порядке, могут говорить косвенные признаки — утечка тормозной жидкости, необходимость прилагать дополнительное усилие при нажимании на тормоз или увеличенный свободный ход педали. Из-за разбитых отверстий для направляющих может появиться люфт суппорта, который будет сопровождаться характерным стуком. Из-за заклинивания одного или нескольких поршней колеса будут тормозиться неравномерно, что приведет к заносам во время торможения. На проблемы с суппортом укажет и неодинаковый износ колодок.

Для работы по восстановлению суппорта можно приобрести соответствующий ремонтный комплект. В продаже можно найти ремкомплекты разных производителей и разного качества. При покупке обращайте внимание на состав комплекта, он также может отличаться. Кроме того, можно приобрести отдельные детали или суппорт в сборе, если его состояние таково, что ремонтировать не имеет смысла. Обязательной замене при восстановлении суппорта подлежат все резиновые элементы — пыльники, манжеты, уплотнения, сальники.

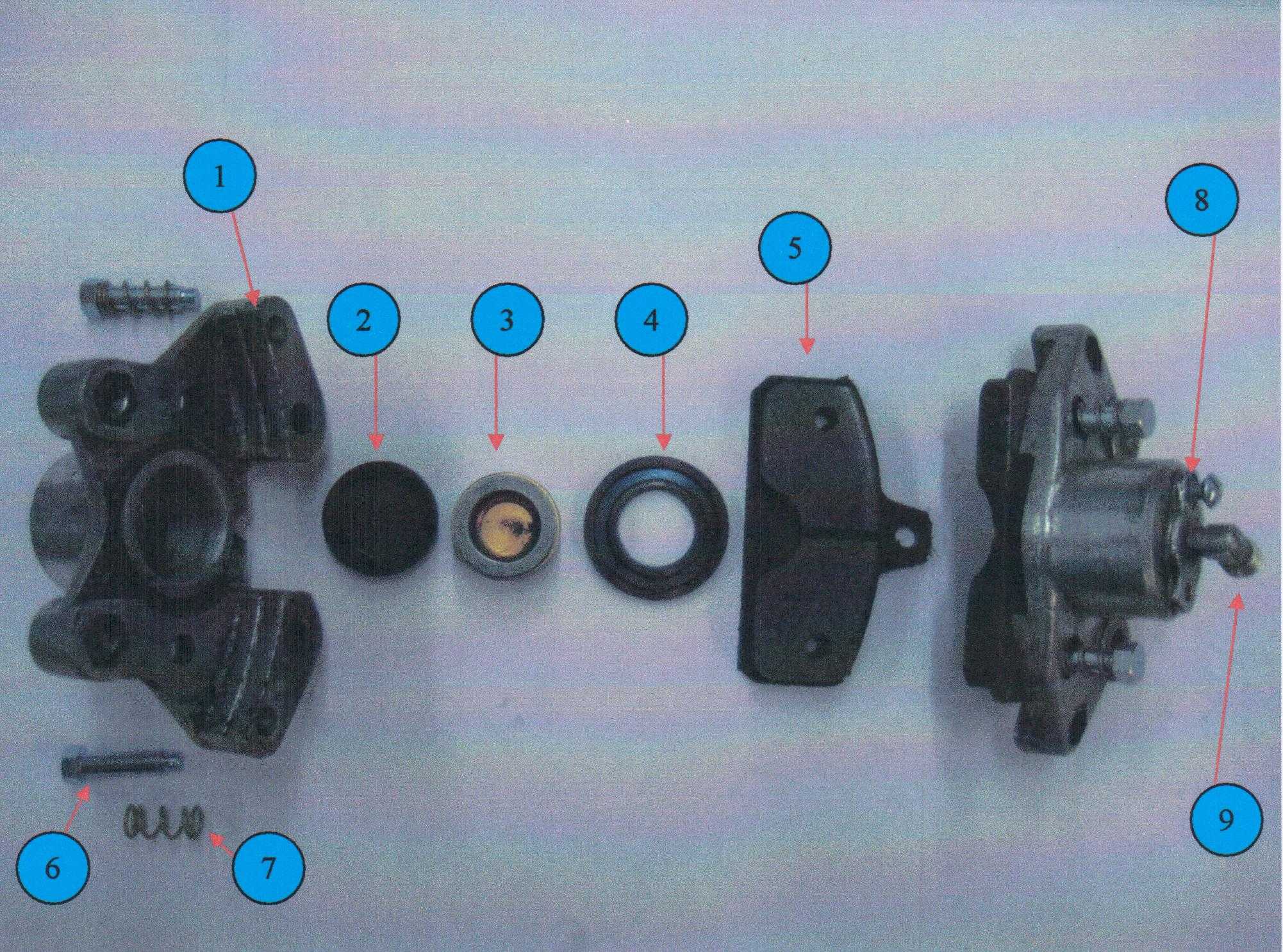

Если имеются определенные навыки, можно произвести ремонт самостоятельно. Демонтаж и сборка заднего суппорта со встроенным механизмом ручного тормоза могут оказаться достаточно сложными и потребовать специальных инструментов и навыков.

Отдав тормозной шланг перед снятием суппорта, позаботьтесь, чтобы из него не вытекала жидкость. Можно надеть на него какой-нибудь колпачок или заткнуть пробкой.

Если поршень не удается извлечь из цилиндра обычным способом, воспользуйтесь компрессором и продувочным пистолетом, вставив его в отверстие для тормозного шланга. Будьте осторожны — поршень может буквально выстрелить, а заодно брызнет и оставшаяся в цилиндре жидкость. Если компрессор отсутствует, можно попытаться выдавить поршень, нажав педаль тормоза (тормозной шланг, конечно, должен быть подсоединен).

В суппорте с винтовым механизмом ручника поршень не выдавливается, а выкручивается специальным ключом.

Поршень следует очистить от ржавчины, грязи и закоксовавшейся смазки и отшлифовать с помощью наждачной бумаги или мелкого напильника. Иногда может потребоваться пескоструйная обработка. На рабочей поверхности поршня не должно быть задиров, царапин и кратеров, возникших из-за коррозии. То же относится и к внутренней поверхности цилиндра.

При наличии значительных дефектов поршень лучше заменить. Если вытачивается самодельный стальной поршень, его необходимо будет хромировать.

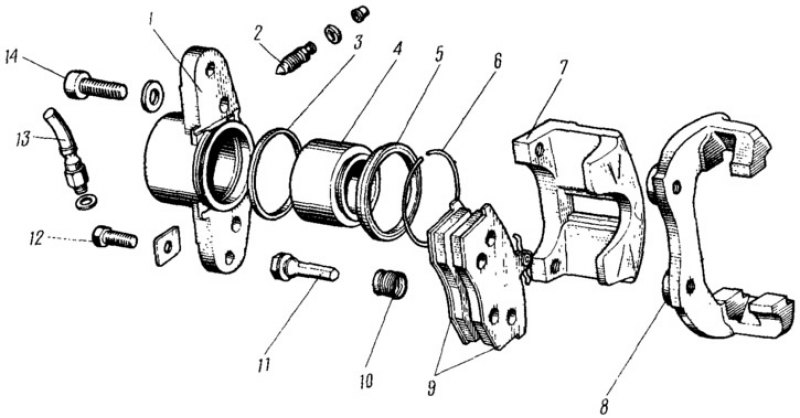

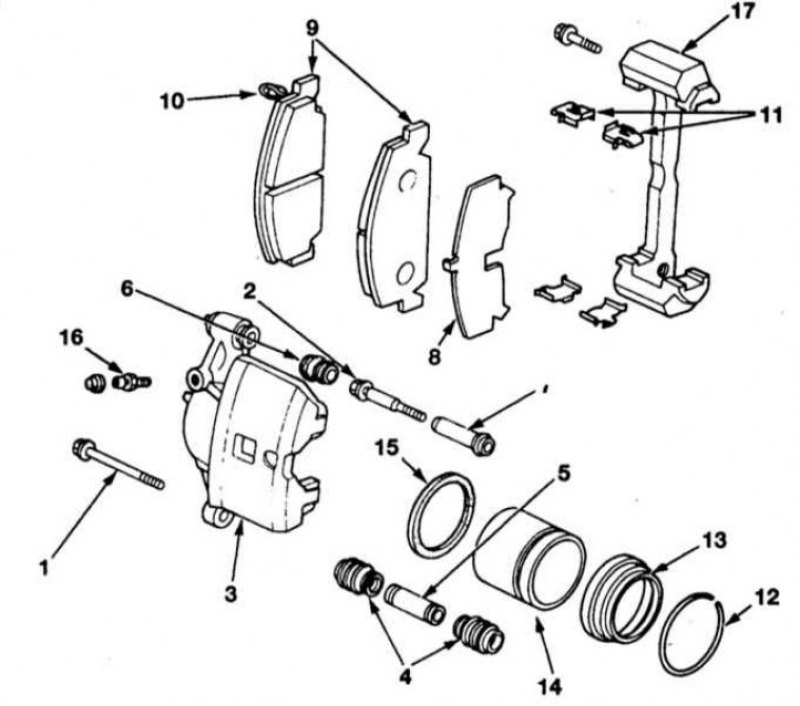

Если суппорт с плавающей скобой, особое внимание следует уделить направляющим. Они нередко закисают из-за повреждения пыльника, нерегулярного смазывания или при использовании неправильной смазки. Их необходимо тщательно очистить и отшлифовать, а также убедиться в отсутствии деформации, чтобы ничто не препятствовало свободному ходу скобы. И не забудьте прочистить отверстия для направляющих.

В зависимости от состояния, возможно, потребуется заменить запорную арматуру гидравлики, штуцер прокачки, соединительные трубки (в устройствах с несколькими поршнями), а также крепежные детали.

При сборке восстановленного механизма обязательно смажьте поршень и направляющие, а также внутреннюю поверхность пыльника. Использовать нужно только специальную смазку для суппортов, сохраняющую свои рабочие параметры в широком диапазоне температур.

После сборки не забудьте прокачать гидравлику, удалив из системы воздух. Проверьте отсутствие утечек и уровень тормозной жидкости.

Если в тормозной системе возникли неполадки, не затягивайте с их устранением. И дело не только в безопасности и риске попасть в аварию, но и в том, что одна проблема может потянуть за собой другие. К примеру, заклинивший суппорт способен вызвать перегрев и выход из строя ступичного подшипника. Неодинаковое торможение будет приводить к неравномерному износу покрышек. Закисший поршень может постоянно прижимать колодку к тормозному диску, вызывая его перегрев и преждевременный износ. Возможны и другие неприятности, которых можно избежать, если следить за состоянием тормозных механизмов, а также не забывать регулярно менять рабочую жидкость.

Тормозной суппорт. Устройство и особенности

История применения дисковых тормозных механизмов

Считается, что первую модель дискового тормозного механизма разработал англичанин Фредерик Ланчестер приблизительно в 1890 году. В его схеме впервые был использован суппорт, сжимающий тормозные колодки. Однако в то время еще не существовало материалов для массового производства дисковых тормозов, и о конструкции благополучно забыли. Популярностью дисковых тормозов мир обязан авиационной промышленности. Во время Второй мировой войны их устанавливали на шасси боевых самолетов. В начале пятидесятых дисковые тормоза стали активно применять на спортивных автомобилях, а через некоторое время начали устанавливать и на серийные модели. Впервые дисковые тормоза в штатной модификации были установлены на передней оси Chrysler Crown Imperial 1949 модельного года.

Устройство, принцип работы и виды тормозных суппортов. Плюсы и минусы.

В процессе эволюции дисковых тормозов выявились две отдельные «ветви» развития — тормозные суппорты фиксированной конструкции и с так называемой «плавающей скобой».

Тормозной суппорт фиксированной конструкции

Фиксированные суппорта хронологически появились раньше, чем тормозные механизмы с плавающей скобой. Суппорт фиксированного типа состоит из металлического корпуса и расположенных симметрично с двух сторон от тормозного диска рабочих цилиндров. Корпус жестко закреплен на кулаке передней или задней подвески. При нажатии на тормоз колодки прижимаются к диску одновременно с двух сторон. В разведенном состоянии колодки удерживаются на месте пружинами особой формы. Для обеспечения одновременного срабатывания поршней тормозная жидкость подается при помощи разветвленной системой трубок одновременно во все цилиндры. За счет того, что в механизме используется несколько цилиндров, фиксированные тормоза обладают большой эффективностью. Их ставят на автомобили, обладающие большой массой (например Mercedes-Benz G-класс W463) или спортивные автомобили. Устройства такого типа производят специализированные компании по производству спортивных запчастей, такие как Brembo.

Тормозной суппорт с плавающей скобой

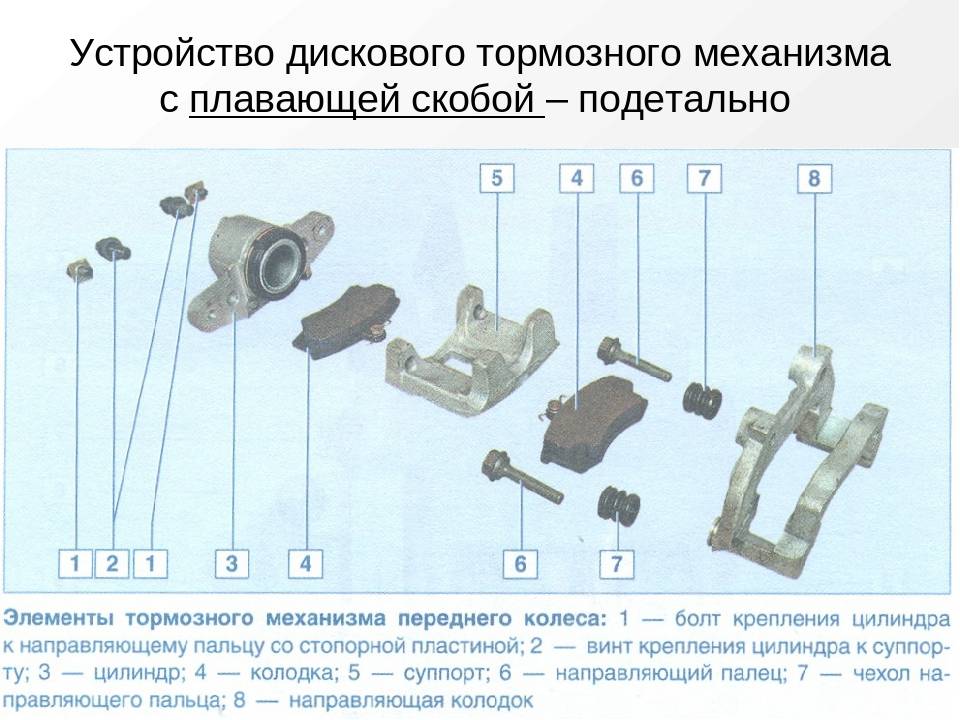

Тормозные механизмы этого типа отличаются от фиксированных тем, что на одной стороне колодка постоянно находится на одном месте. Суппорт с плавающей скобой состоит из кронштейна и корпуса цилиндра, закрепленного с внутренней стороны колеса. В корпусе цилиндра установлен один (реже два) поршень. При торможении поршень надавливает на вторую колодку, находящуюся перед ним. Таким образом, сначала начинает двигаться колодка, а когда она прижимается к плоскости диска, плавающая скоба суппорта начинает перемещаться навстречу поршню по направляющим пальцам, в результате чего к тормозному диску прижимается вторая, внешняя колодка.



Механизм этого типа проще, дешевле в производстве и обладает небольшим размером. Тормоза этого типа получили распространение на недорогих автомобилях гольф-класса, оснащенных штатными дисками малого диаметра.

Автолюбителю, следящему за автомобилем самостоятельно, важно знать порядок обслуживания тормозной системы автомобиля.

1. Необходимо хотя бы раз в месяц осматривать элементы тормозной системы, в том числе и тормозные суппорты, на предмет подтекания тормозной жидкости. При осмотре тормозных суппортов следует обратить внимание на пыльник поршня рабочего цилиндра и место соединения шланга с суппортом. При обнаружении следов подтеков срочно найти их причину и устранить ее.

2. Не реже чем раз в два года эксплуатации автомобиля полностью менять тормозную жидкость в системе. Так как она обладает таким свойством как гигроскопичность — способность впитывать влагу из воздуха. Наличие воды в составе тормозной жидкости, это, во-первых — ватные и непослушные тормоза, во-вторых – не откручивающиеся соединения трубок и шлангов тормозной системы — из-за появления следов коррозии. Следствием несвоевременной замены тормозной жидкости может стать закисание поршня в рабочем тормозном цилиндре. Для устранения этой неисправности цилиндр придется заменить.

3. Все современные тормозные колодки оборудованы сигнализаторами износа. При замене колодок нужно обратить внимание на равномерность их износа. Если износ неравномерный – то, скорее всего, закисли направляющие пальцы плавающей скобы. Для устранения неисправности необходимо заменить смазку и разработать направляющую втулку.

Модернизация

Замена тормозных суппортов на более производительные — естественное продолжение тюнинга автомобиля, если первым этапом стало увеличение мощности двигателя. Для усиления тормозной системы автомобиля штатные суппорта обычно заменяют на суппорты с большим количеством рабочих цилиндров или на суппорты с большим диаметром рабочего цилиндра. Такие вмешательства, как правило, происходят в паре с заменой тормозных дисков на диски большего диаметра и с усовершенствованной вентиляцией. Тормозные суппорты с 4-12 поршневым механизмом создают намного большее прижимное усилие, которое равномерно и оптимально распределяется по площади колодки. При этом с 8-12 поршневыми суппортами требуется уже четыре колодки на суппорт. После замены суппортов необходимо проверять эффективность системы на специальном диагностическом стенде.
