Схема автомобиля — УАЗ 3151

     Здесь приведенны всевозможные схемы электрооборудования на УАЗ 3151 1985-2008 г.в. Стратегия, которой в настоящее время придерживаются на УАЗе, предусматривает совершенствование хорошо известных машин и наращивание выпуска новых моделей. В первую группу входят УАЗ-31512 с короткой базой и мягким верхом, его модификация УАЗ-31514 со съемной металлической крышей и измененным интерьером, а также УАЗ-3153 с увеличенной на 380 мм колесной базой. Их комплектуют бензиновыми двигателями собственного производства рабочим объемом 2,5 и 2,9 л, развивающими мощность нетто соответственно 76 и 84 л.с.

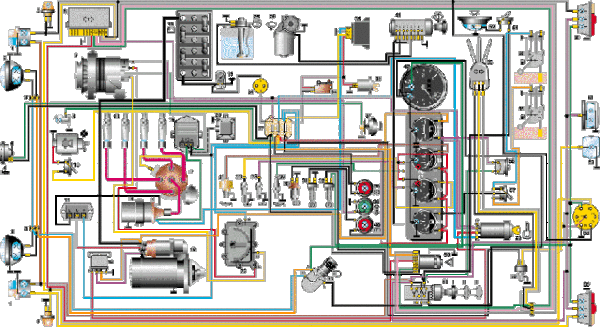

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;

7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;
8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;
17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;
31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;
55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Схема УАЗ-31512 – Схемы электрооборудования – УАЗ

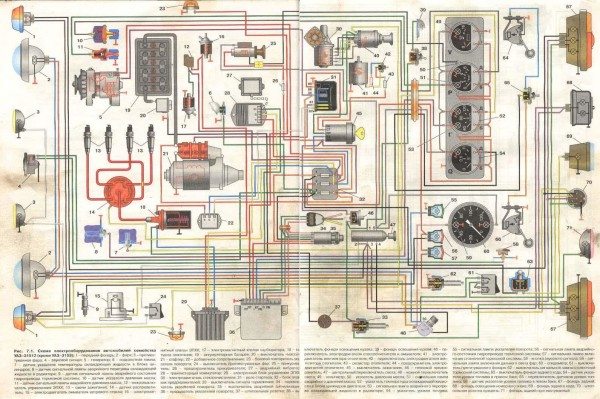

Схема электрооборудования автомобиля УАЗ-31512:

1. Фонарь передний
2. Фара
3. Сигнал звуковой
4. Генератор
5. Фонарь освещения под капотом
6. Датчик указателя температуры охлаждающей жидкости в блоке цилиндров
7. Датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе
8. Датчик сигнальной лампы аварийного состояния гидропривода тормозной системы
9. Датчик указателя давления масла
10. Датчик сигнальной лампы аварийного давления масла
11. Микровыключатель управления ЭПХХ
12. Свечи зажигания
13. Датчик-распределитель
14. Электродвигатель омывателя ветрового стекла
15. Клапан электромагнитный ЭПХХ
16. Катушка зажигания
17. Батарея аккумуляторная
18. Выключатель массы
19. Стартер
20. Сопротивление добавочное
21. Повторитель боковой указателя поворота
22. Регулятор напряжения
23. Вибратор аварийный
24. Коммутатор транзисторный
25. Блок электронный управления ЭПХХ
26. Электродвигатель стеклоочистителя
27. Реле стартера
28. Блок плавких предохранителей
29. Выключатель сигнала торможения
30. Переключатель указателей поворота
31. Выключатель аварийной сигнализации
32. Прерыватель указателей повороте
33. Розетка штепсельная
34. Выключатель фонаря освещения кузова
35. Фонарь освещения кузова
36. Переключатель электродвигателя стеклоочистителя и омывателя
37. Электродвигатель вентилятора отопителя
38. Переключатель электродвигателя вентилятора отопителя
39. Выключатель зажигания
40. Предохранитель тепловой
41. Переключатель света центральный
42. Переключатель света ножной
43. Вольтметр
44. Указатель давления масла
45. Лампа сигнальная аварийного давления масла
46. Указатель температуры охлаждающей жидкости в блоке цилиндров двигателя
47. Лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе
48. Указатель уровня топлива
49. Лампа сигнальная указателей поворота
50. Лампа сигнальная аварийного состояния гидропривода тормозной системы
51. Лампа сигнальная включения стояночной тормозной системы
52. Кнопка звукового сигнала
53. Лампа сигнальная включения дальнего света фар
54. Спидометр
55. Выключатель противотуманного фонаря
56. Выключатель сигнальной лампы стояночной тормозной системы
57. Выключатель фонаря заднего хода
58. Датчик указателя уровня топлива в правом баке
59. Пе реключатель датчиков уровня топлива
60. Датчик указателя уровня топлива в левом баке
61. Фонарь задний
62. Фонарь освещения номерного знака
63. Фонарь заднего хода
64. Фонарь задний противотуманный

Схема электрооборудования автомобиля УАЗ-31512: https: https://uaz.service-manual.company/shemy-elektrooborudovaniya/shema-elektrooborudovaniya-avtomobilya-uaz-31512/

Электрооборудование УАЗ — 3151

Рис. 7.5. Схема электрооборудования автомобиля УАЗ–33036 без многофункциональных подрулевых переключателей: 1, 6 – фонари передние;

2, 5 – фары; 3, 4 – противотуманные фары; 7 – выключатель контрольной лампы неисправности тормозной системы; 8 – сигнал звуковой; 9 – стеклоочиститель;

10 – выключатель стоп-сигнала; 11 – переключатель указателей поворота;

12 – электроомыватель; 13 – сопротивление отопителя; 14 – реле противотуманных фар; 15, 16 – реле переключения света фар; 17 – предохранитель противотуманных фар 10 А; 18 – реле указателей поворотов и аварийной сигнализации;

19 – переключатель света фар; 20 – электродвигатель отопителя; 21 – прикуриватель; 22 – предохранитель прикуривателя 16 А; 23 – переключатель стекло-очистителя; 24 – кнопка звукового сигнала; 25 – выключатель плафона освещения кабины; 26 – предохранитель тепловой 20 А; 27 – блок предохранителей; 28 – розетка штепсельная; 29 – переключатель отопителя кабины; 30 – выключатель наружного освещения; 31 – реостат подсветки приборов; 32 – спидометр; 33 – указатель напряжения; 34 – указатель давления масла; 35 – указатель температуры охлаждающей жидкости; 36 – указатель уровня топлива; 37 – выключатель заднего противотуманного фонаря; 38 – контрольная лампа дальнего света фар;

39 – контрольная лампа указателей поворотов; 40 – контрольная лампа включения стояночного тормоза; 41 – контрольная лампа неисправности тормозной системы; 42 – контрольная лампа аварийного давления масла; 43 – контрольная лампа аварийной температуры охлаждающей жидкости; 44 – выключатель зажигания;

45 – блок управления ЭППХ; 46 – выключатель противотуманных фар; 47 – выключатель аварийной сигнализации; 48 – плафон освещения кабины; 49 – генератор; 50 – датчик аварийного давления масла; 51 – датчик давления масла; 52 – датчик температуры охлаждающей жидкости; 53 – датчик аварийной температуры охлаждающей жидкости; 54 – коммутатор транзисторный; 55 – вибратор аварийный; 56 – выключатель контрольной лампы стояночного тормоза; 57 – сопротивление добавочное; 58 – реле стартера; 59 – электромагнитный клапан ЭППХ;

60 – электромагнитный клапан разбалансировки; 61 – микропереключатель;

62, 63, 64, 65 – свечи зажигания; 66 – датчик-распределитель; 67 – катушка зажигания; 68 – боковой повторитель; 69 – переключатель датчиков уровня топлива;

70 – стартер; 71 – аккумуляторная батарея; 72 – выключатель «массы»; 73 – выключатель фонаря заднего хода; 74 – боковой повторитель; 75, 76 – датчики уровня топлива; 77, 82 – фонари задние; 78, 79 – фонари освещения номерного знака;

80 – задний противотуманный фонарь; 81 – фонарь заднего хода

Схема электропроводки УАЗ 31512, замена проводки своими руками: инструкция, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Автовладельцев, ранее не сталкивавшихся с отечественными внедорожными версиями, всегда смущает два разных, на первый взгляд, названия одной и той же модели. В частности, если нужна схема электропроводки УАЗ 31512, то искать следует документацию на «459Б» модель Ульяновского автозавода, поскольку это одно и то же транспортное средство.

Электросхема УАЗ 31512 идентична с УАЗ 459Б

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Справочно: за Ульяновским автозаводом закрепили буквенный код УАЗ, а диапазон – с 400 по 499. Соответственно, что все выпускаемые и рекламируемые на видео модели должны обозначаться именно таким способом.

Смотрите также схему электропроводки УАЗ 31514.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

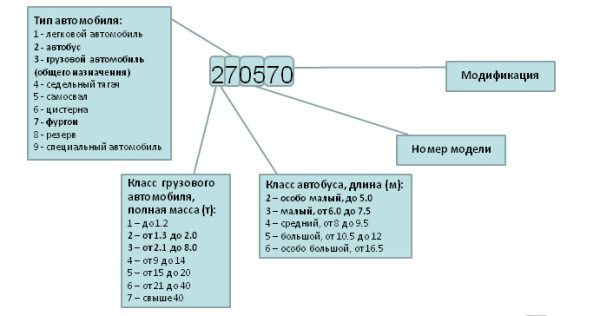

1. Первая цифра обозначает класс автомобиля, определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» – легковой;
3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.

Инструкция по расшифровке отраслевой нормали ОН 025270-66

А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

Предостережение: в процессе модернизации авто конструкторы практически всегда вносят изменения в электрические схемы. Соответственно, и электропроводка УАЗ 31512 будет отличаться от предыдущей версии. Это нужно обязательно учитывать при обслуживании или ее замене.

Читайте также статью “Схема электропроводки УАЗ 452: конструкция “буханки”.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

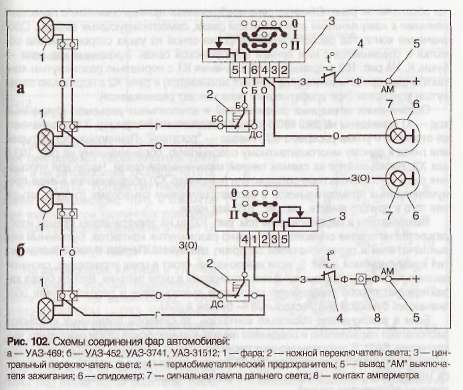

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света. Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

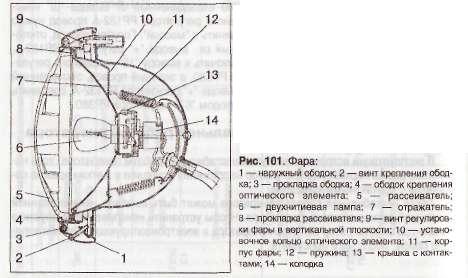

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Выводы

Надеемся, что данная статья поможет владельцам самостоятельно обслуживать свои авто. А приведенные схемы помогут в поиске отказов электронных компонентов и проводки.

Смотрите также схему электропроводки УАЗ 469.

Схемы электрооборудования УАЗ-3151, назначение предохранителей

Конструкторы Ульяновского автомобильного завода оснастили УАЗ 31512 электрооборудованием. Схема электрооборудования УАЗ 31512 может понадобиться при необходимости выполнить ремонт авто. Для удобства ремонта производитель установил на автомобиль провода с изоляцией разного цвета.

Электрооборудование УАЗ 31512

Схема электропроводки УАЗ 31512 выполнена по однопроводному принципу. Это значит, что потребители имеют общий минусовой контакт, которым является кузов автомобиля.

Электрооборудование автомобиля состоит из нескольких систем:

• Питания;
• Запуска и электроснабжения силового агрегата;
• Измерительных приборов;
• Наружного и внутреннего освещения;
• Световой сигнализации;
• Автономного отопления;
• Очистки ветрового стекла;
• Звуковой сигнализации.

ВАЖНО: Во избежание возгорания при коротком замыкании или перегрузке, электрические цепи защищены предохранителями.

Питание оборудования

Напряжение бортовой сети автомобиля составляет 12 Вольт. Питание осуществляется от аккумуляторной батареи и генератора постоянного тока. Они включены в цепь параллельно. Аккумуляторная батарея питает потребители при заглушенном двигателе. После запуска установки питание электрооборудования осуществляет генератор.

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

1. Катушка высокого напряжения;
2. Распределитель зажигания;
3. Свечи зажигания;
4. Электроклапан холостого хода;
5. Выключатель принудительного холостого хода;
6. ЭБУ холостого хода;
7. Коммутатор.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

• Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
• Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
• Прибор давления масла в системе смазки силового агрегата;
• Вольтметр. Служит для определения напряжения в бортовой сети;
• Аварийные лампы давления масла, жидкости в тормозной системе;
• Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.

Наружное и внутреннее освещение

Автомобиль оборудован внешним и внутренним освещением. Оно необходимо для использования машины в темное время суток. В схему наружного освещения входят фары ближнего/дальнего света, габаритные огни, и подсветка номерного знака. Управление наружным освещением осуществляется комбинированным переключателем.

Внутреннее освещение выполнено в виде плафона освещения салона и лампы подсветки подкапотного пространства. Плафон освещения салона управляется переключателем, установленным на передней панели. Так же можете прочитать про УАЗ 315195 Hunter.

СПРАВКА: К внутреннему освещению относится подсветка приборов. Яркость подсветки регулируется комбинированным переключателем наружного освещения.

Световая сигнализация

Электрическая схема УАЗ 31512 включает в себя систему световой сигнализации. К ней относятся указатели поворотов, сигналы торможения, и плафон движения автомобиля задним ходом. Схема подключения поворотов на УАЗ 31512 с реле рс 950. Оно используется одновременно для поворотников и включения аварийной сигнализации.

Управление световой сигнализацией осуществляется следующими элементами:

• Переключатель поворотов;
• Кнопка включения стоп сигналов;
• Выключатель плафона заднего хода;
• Выключатель аварийной сигнализации.

Отопитель и звуковой сигнал

УАЗ 31512 оборудован автономным отопителем. Циркуляция горячего воздуха в салоне осуществляется вентилятором. Мотор вентилятора запускается переключателем, установленным на панели. Мотор вентилятора имеет две скорости вращения ротора.

Машина оснащена звуковым сигналом. Он необходим для безопасного использования авто на дорогах общего пользования. Под действием электрического тока мембрана сигнала начинает колебаться, издавая звук. Управление сигналом осуществляется кнопкой, расположенной на рулевом колесе.

Очистка стекла

Лобовое стекло автомобиля УАЗ 31512 очищается щетками с электрическим приводом. Двигатель стеклоочистителя имеет два режима. В систему стеклоочистки входит электродвигатель омывателя. Управление системой осуществляется комбинированным переключателем.

ВНИМАНИЕ: В схему электрооборудования входит розетка для подключения проводки прицепа.

Из вышеперечисленного следует, что оборудование УАЗ 31512 состоит из нескольких электрических цепей. Проводка выполнена разноцветными проводами. Это облегчает процедуру ремонта при наличии цветной схемы.

Схема электрооборудования УАЗ-3151, назначение предохранителей

Электрооборудование автомобиля ульяновского завода используется для нормальной работы узлов и агрегатов, и безопасного передвижения автомобиля по дорогам общего пользования. Электросхема УАЗ 31514 изготовлена по однопроводному принципу. Она включает в себя несколько систем.

Питание потребителей

Питание силового агрегата осуществляется аккумуляторной батареей и генератором постоянного тока. При неработающем двигателе внутреннего сгорания питание осуществляет аккумулятор напряжения 12 вольт.



После запуска двигателя питания потребителей осуществляет генератор постоянного тока. Генератор оборудован реле регулятором, предотвращающим перепады напряжения при различных оборотах двигателя. Генератор постоянного тока и аккумуляторная батарея включены в цепь параллельно.

Питание силового агрегата

Для нормальной работы силового агрегата  схема электропроводки УАЗ 31514 включает в себя:

• Распределитель зажигания;
• Транзисторный коммутатор;
• Высоковольтные провода;
• Микропереключатель холостого хода;
• Электроклапан принудительного холостого хода;
• Свечи зажигания;
• Электрический стартер;
• Катушка зажигания.

Запуск силового агрегата осуществляется электрическим стартером. Управление стартером дистанционное из кабины. Плюсовой провод от аккумуляторной батареи крепится на клемму стартера. Стартер оборудован втягивающим реле. Оно необходимо для включения электродвигателя и ввода шестерни привода в зацепление с маховиком двигателя.

Внешнее освещение

Электрическая схема УАЗ 31 514 включает в себя систему наружного освещения. Она состоит из фар ближнего и дальнего света и габаритных огней. Внешнее освещение необходимо для использования автомобиля в темное время суток.

Включение габаритных огней и света фар осуществляется комбинированным переключателем, расположенным на передней панели автомобиля. Переключение между режимами фар выполняет ножной переключатель.

Он расположен на полу с левой стороны от педального блока.

ВНИМАНИЕ: Передние лампы габаритных огней установлены отдельно от фар. Лампы габаритных огней расположены в одном фонаре с указателями поворотов.

Система наружного освещения автомобиля дополнительно может комплектоваться противотуманными фарами. Они устанавливаются в передней части автомобиля и подключаются при помощи реле.

Световая сигнализация

Для безопасного передвижения по дорогам общего пользования автомобиль оборудован световой сигнализацией. К ней относятся указатели поворотов, фонари сигнала торможения, плафон движения задним ходом и аварийная световая сигнализация.

Выключатель сигнала торможения имеет привод от педали тормоза. Указатели поворотов управляются 3 режимным переключателем, расположенным на рулевой колонке. Для управления аварийной сигнализацией предусмотрен отдельный переключатель.

ВНИМАНИЕ: Цепь аварийной световой сигнализации защищена плавким предохранителем. Он установлен на перегородке моторного отсека. При возникновении короткого замыкания предохранителя запрещает источник питания и реле сигнализации.

Внутреннее освещение и отопитель

Проводка УАЗ 31514 включает в себя внутреннее освещение. Оно выполнено в виде плафона освещения салона автомобиля. К внутреннему освещению относится подсветка контрольно-измерительных приборов.

Регулировка яркости подсветки приборов осуществляется выключателем наружного освещения. Для регулировки необходимо повернуть рукоятку в нужную сторону по отношению к оси.

УАЗ-31514 оборудован автономным отопителем. Циркуляция воздуха осуществляется при помощи вентилятора с приводом от электромотора. Двигатель вентилятора имеет два режима работы. Смена режимов осуществляется переключателем, расположенным на панели.

Очистка ветрового стекла и звуковой сигнал

Лобовое стекло автомобиля УАЗ 31 514 начисляется двумя щетками. Они приводятся в действие электрическим мотором. Двигатель имеет две скорости вращения ротора. В систему очистки ветрового стекла входит электродвигатель омывателя.  Управление моторами омывателя и стеклоочистителя осуществляется комбинированным переключателем.

Для безопасного движения машина оснащена звуковым сигналом. Кнопка сигнала установлена на рулевом колесе.

СПРАВКА: Во избежание возгорания при возникновении короткого замыкания цепи звукового сигнала защищена плавким предохранителем.

Из вышеперечисленного следует, что электрооборудование УАЗ 31 514 необходимо для нормальной работы автомобиля. Схема электрооборудования позволяет выполнить ремонт и обслуживание самостоятельно. Для удобства производитель выполнил проводку разноцветными проводами.

УАЗ 31519 | Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

1. Руководства по ремонту
2. Руководство по ремонту УАЗ 31519 (Хантер) 2003 г.в.
3. Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера Скачать информацию со страницы

↓ Комментарии ↓



---

1. Устройство автомобиля
1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Панель приборов и органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7. Сиденья 1.8 Зеркала заднего вида 1.9 Освещение салона

2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Рекомендации по безопасности движения 2.3. Что нужно иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6. Подготовка автомобиля к выезду 2.7 Заправка автомобиля топливом 2.8 Пользование домкратом 2.9 Буксировка автомобиля

3. Неисправности в пути
3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4. Автомобиль движется рывками 3.5 Автомобиль плохо разгоняется 3.6 Двигатель заглох во время движения 3.7. Упало давление масла 3.8. Перегрев двигателя 3.9. Аккумуляторная батарея не подзаряжается 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса

4. Техническое обслуживание
4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2) 4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем 4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем

5. Двигатель
5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.13. Замена деталей уплотнения двигателя 5.14. Головка блока цилиндров двигателя 5.16. Ремонт двигателя 5.17. Cистема смазки двигателя 5.18. Система охлаждения двигателя 5.19. Система выпуска отработавших газов 5.20. Система питания 5.21. Система улавливания паров топлива 5.22. Особенности конструкции дизельного двигателя

6. Трансмиссия
6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост

7. Ходовая часть
7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление
8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система
9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка свободного хода педали тормоза 9.5. Главный тормозной цилиндр 9.6 Замена вакуумного усилителя тормозов 9.7. Замена шлангов и трубопроводов гидропривода тормозов 9.8. Тормозные механизмы передних колес 9.9. Тормозные механизмы задних колес 9.10. Регулятор тормозных сил в гидроприводе задних тормозов 9.11. Стояночный тормоз

10. Электрооборудование
10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажные блоки 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления бензиновым двигателем (система впрыска топлива) 10.8. Система зажигания инжекторных двигателей 10.9. Электронная система управления дизельным двигателем (система впрыска топлива) 10.10. Освещение, световая и звуковая сигнализация 10.11. Очиститель ветрового стекла 10.12. Бачок омывателя ветрового стекла 10.13. Очиститель стекла двери задка 10.14. Бачок омывателя стекла двери задка 10.15. Электродвигатель вентилятора системы отопления и вентиляции салона 10.16. Прикуриватель 10.17. Комбинация приборов 10.18. Спидометр 10.19. Замена датчиков и выключателей

11. Кузов
11.0 Кузов 11.1 Особенности конструкции 11.2. Снятие и установка бамперов 11.3. Снятие и установка подкрылков и брызговиков колес 11.4 Снятие и установка передних крыльев 11.5 Снятие и установка облицовки радиатора 11.6 Снятие и установка накладки облицовки радиатора 11.7 Снятие и установка брызговиков моторного отсека 11.8 Снятие и установка крышек люка пола 11.9 Снятие и установка полки аккумуляторной батареи 11.10. Капот 11.11. Боковые двери 11.12. Дверь задка 11.14. Ветровое окно 11.15. Крышки люков наливных труб топливных баков 11.16. Сиденья 11.17. Зеркала 11.18. Арматура салона 11.19. Панель приборов 11.20. Отопитель 11.21. Уход за кузовом

12. Советы начинающему автомеханику
12.0 Советы начинающему автомеханику 12.1. Техника безопасности при проведении ремонтных работ 12.2. Инструменты 12.3 Перед началом работы 12.4. Восстановление резьбовых соединений 12.5 Советы по кузовному ремонту

13. Покупка запасных частей
13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость 13.5 Топливный фильтр тонкой очистки 13.6 Воздушный фильтр 13.7 Масляный фильтр системы смазки двигателя

14. Поездка на СТО
14.0 Поездка на СТО

15. Зимняя эксплуатация автомобиля
15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру
16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

17. Приложения
17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Температурный диапазон применяемости моторных масел 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Лампы, применяемые на автомобиле 17.5 Приложение 5. Специальные инструменты и приспособления

18. Схемы электрооборудования
18.0 Схемы электрооборудования 18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) 18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) 18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123
