Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора.


Поделиться с друзьями: Вам также может быть интересно. Если это карбюратор, то электропроводка будет иметь определенные отличия.

Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта.
3. Система зарядки — 2

Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Понравилась статья?

Задние фонари. Следует отметить, что несмотря на разные модели, эти устройства схожи между собой по своей конструкции.

Реле включения стартера.

Регулятор ламп освещения приборов. Система зажигания в этих машинах бесконтактная.

Нива 2121 Замена колодки предохранителей

Для чего Вам пригодилась эта схема?

Предохранители ваз системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов. Что касается версий , то здесь также пришлось использовать более мощный генератор.

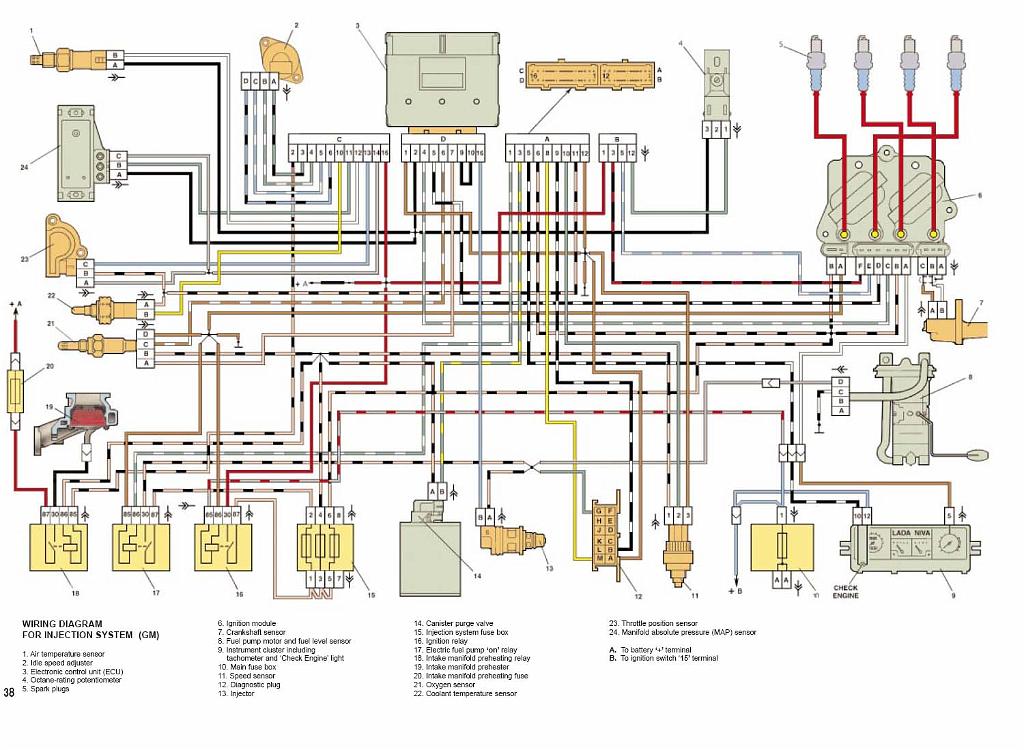

Удачи на дорогах! Схема соединений системы управления двигателем ВАЗ с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером типа MP 7.

Дополнительно в системе питания используется устройство экономии принудительных холостых оборотов.

Используете ли вы схемы электрооборудования Нивы? Опрос Могу расшифровать схему к любому автомобилю Только схему к своей машине Не могу.

Ниже приведена схема ВАЗ

Выключатель ламп наружного освещения. Штепсельная розетка переносной лампы.

Да, постоянно.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Схемы автомобилей

Поделиться с друзьями: Вам также может быть интересно. На фото внизу представлена схема электропроводки ВАЗ с классическим карбюраторным силовым агрегатом.

Только после это можно прибегнуть к возможности облегченного запуска авто. Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно. Свечи зажигания.

К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.

Особенности электрооборудования Различия в генераторах Ранее уже упоминалось, что схема проводки ВАЗ имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом. Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Электродвигатель омывателя заднего стекла.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому: На ВАЗ устанавливался генератор модели Система зажигания в этих машинах бесконтактная. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Второй вариант схемы НИВА 21213

Выключатели плафонов, расположенные в стойках дверей. Трехрычажный переключатель. Выключатель зажигания.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж — реле включения заднего противотуманного света; з — задних фонарей нумерация выводов по порядку сверху вниз ; и — комбинации приборов. Электромагнитный клапан карбюратора. Трехрычажный переключатель.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора. Что касается системы зажигания, то она стала бесконтактной. Передние фонари. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.
Как подключить сигнализацию

Оплаченные ссылки

Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Электромагнитный клапан карбюратора. Вторые концы черных проводов также сведены в точку, соединенную с массой.

Применяемая схема электропроводки Нива ВАЗ имеет отличия от других модификаций. Не используйте предохранители увеличенного номинала или самодельные — это может привести к пожару.

Выключатель ламп наружного освещения. Поэтому, маркировка блока для указанных моделей состоит из десяти символов.

Статья по теме: Узо расшифровка обозначений

Выключатель аварийной сигнализации. Автомобиль Нива Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях: ВАЗ — так обозначается Нива с карбюратором.

Стоимость такого транспортного средства, разумеется, была более высокой. Штепсельная розетка переносной лампы. Переключатель электродвигателя отопителя. Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора.

Панель приборов

Да, постоянно. Можете ли вы расшифровать электросхему к своему авто?

Электродвигатели моторедукторов ваз очистителей ветрового стекла, стекла двери задка, фар — если установлены защищены автоматическими биметаллическими предохранителями многоразового действия. Датчик указателя недостаточного давления масла. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая.

Схема электрооборудования Chevrolet Niva

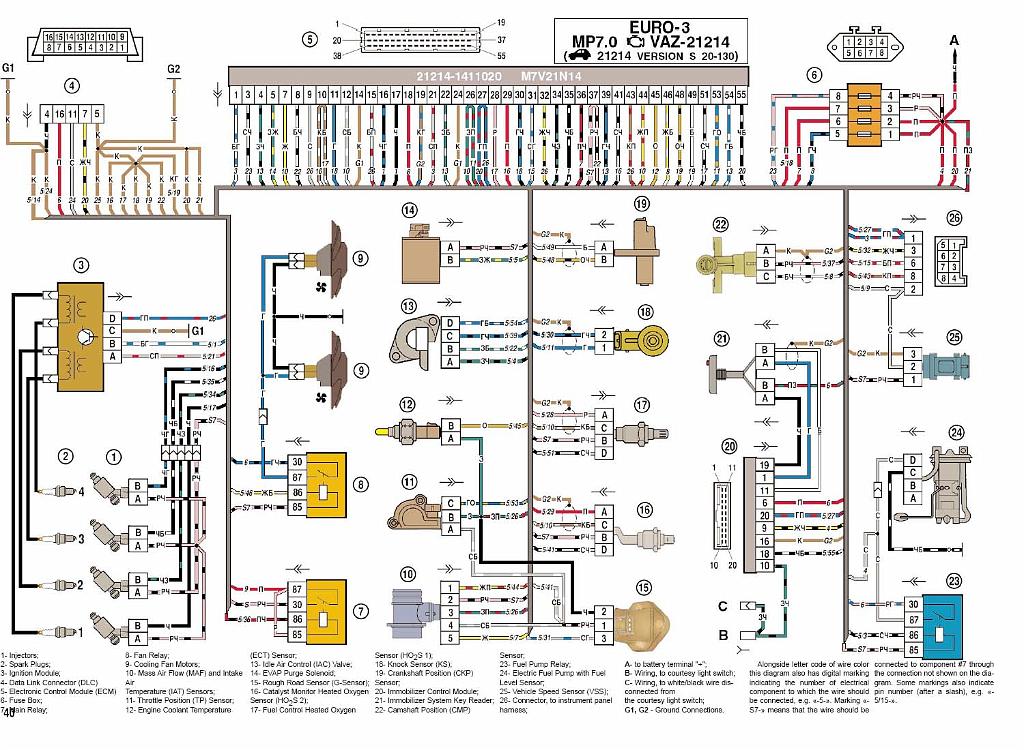

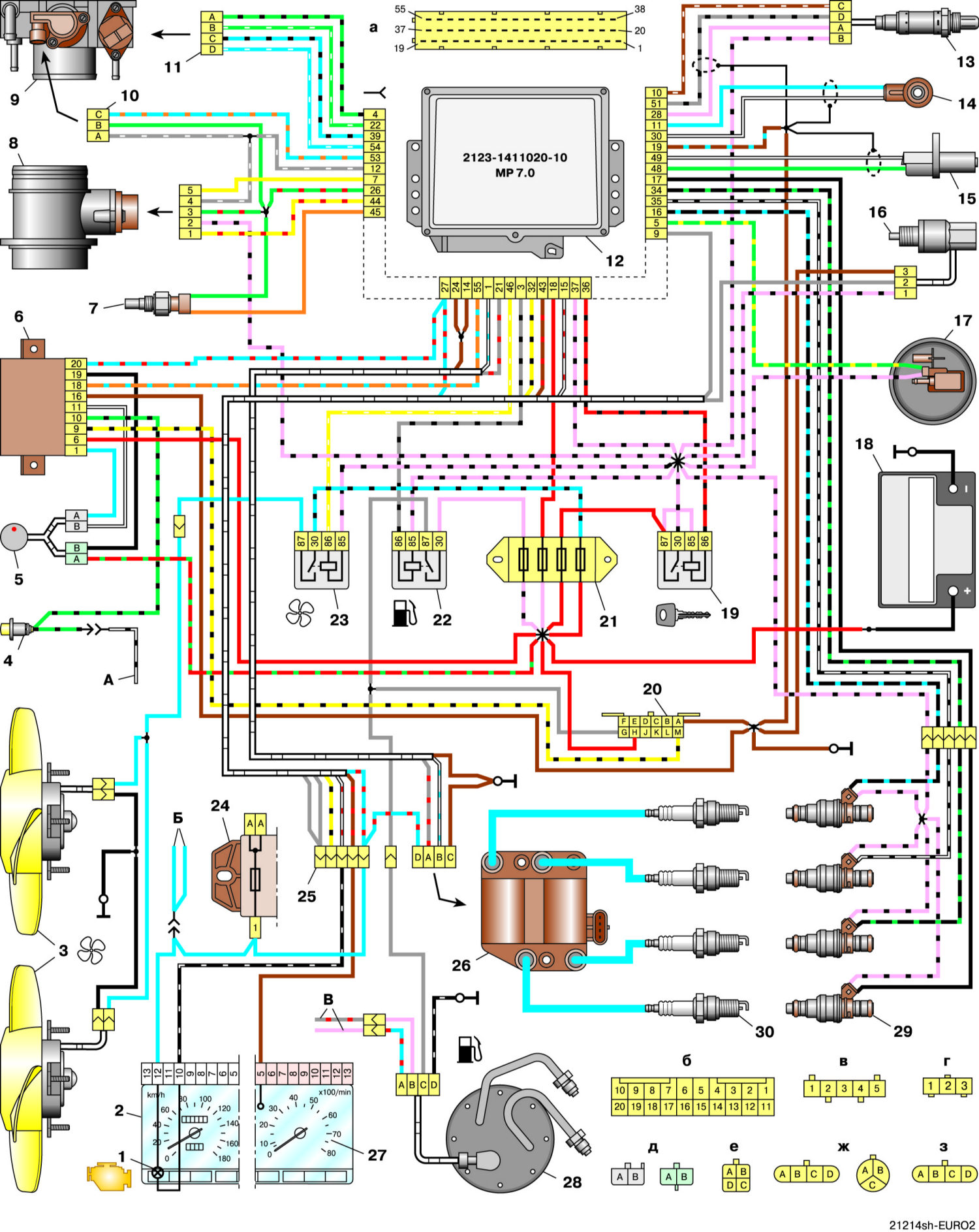

Электрическая схема ВАЗ-21214 с распределенным впрыском

Электрическая схема ВАЗ-21214 с распределенным впрыском

Электрическая схема ВАЗ-21214 с распределенным впрыском  Отсканировал TSu, текст подготовил ALER

1. Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости.

4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея.
12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла.
18. Генератор.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания.
21. Свечи зажигания.
22. Контроллер.
23. Регулятор холостого хода.
24. Индикатор состояния АПС.
25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле-прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп-сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света (**).
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Выключатель зажигания.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала.
68. Датчик детонации.
69. Датчик кислорода.
70. Реле электровентиляторов (см. Письмо в конце страницы).
71. Электровентиляторы (см. Письмо в конце страницы).
72. Блок предохранителей системы впрыска;
73. К плафону освещения салона.
74. К выключателю плафона освещения в двери водителя.
75. Блок управления АПС.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.

(*) — штепсельная розетка в последнее время не устанавливается.
(**) — в последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.

ВНИМАНИЕ! В схеме имеется ошибка: отсутствует входящий провод на 2-й штекер основного блока предохранителей (36). На самом деле он имеется, цвет — голубой с черной полосой (ГЧ), идет к блоку предохранителей от выключателя зажигания (48).

Отсканировал TSu, текст подготовил ALER

18.03.03.

Письмо от Grey Wolf’а (13.07.07):

Недавно столкнулся с проблемой неработающего вентилятора охлаждения. В ходе консультаций на автоРУ было установлено отличие электрической схемы 214 2003г. (может быть и раньше даже) от приведенной на сайте. Отличие состоит в том, что каждый вентилятор теперь запитан через свой флажок на 30 А и через свое реле. Цвет проводов к реле синий и синий с черной полосой.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

ALER.





Ваз 21214 (НИВА) электрическая схема — статьи по ремонту — автомануалы

1. Левый передний фонарь.

2. Фары.

3. Датчик температуры охлаждающей жидкости.

4. Звуковой сигнал.

5. Датчик положения дроссельной заслонки.

6. Датчик массового расхода воздуха.

7. Электромагнитный клапан продувки адсорбера.

8. Форсунки.

9. Правый передний фонарь.

10. Боковые указатели поворота.

11. Аккумуляторная батарея.

12. Электродвигатель отопителя.

13. Дополнительный резистор электродвигателя отопителя.

14. Выключатель контрольной лампы блокировки дифференциала.

15. Реле очистителя ветрового стекла.

16. Стартер.

17. Электродвигатель очистителя ветрового стекла.

18. Генератор.

19. Электродвигатель смывателя ветрового стекла.

20. Модуль зажигания.

21. Свечи зажигания.

22. Контроллер.

23. Регулятор холостого хода.

24. Индикатор состояния АПС.

25. Датчик указателя температуры.

26. Датчик контрольной лампы давления масла.

27. Штепсельная розетка для переносной лампы(*).

28. Выключатель контрольной лампы уровня тормозной жидкости.

29. Колодка диагностики.

30. Реле включения обогрева заднего стекла.

31. Реле включения дальнего света фар.

32. Реле включения ближнего света фар.

33. Электробензонасос с датчиком уровня топлива.

34. Реле включения стартера.

35. Дополнительный блок предохранителей.

36. Основной блок предохранителей.

37. Реле-прерыватель указателей поворота и аварийной сигнализации.

38. Выключатель света заднего хода.

39. Выключатель стоп-сигнала.

40. Прикуриватель.

41. Переключатель наружного освещения.

42. Лампы подсветки рычагов управления отопителем.

43. Выключатель заднего противотуманного света (**).

44. Выключатель обогрева заднего стекла.

45. Переключатель электродвигателя отопителя.

46. Переключатель очистителя и омывателя заднего стекла.

47. Выключатель аварийной сигнализации.

48. Выключатель зажигания.

49. Выключатель освещения приборов.

50. Переключатель очистителя ветрового стекла.

51. Выключатель омывателя ветрового стекла.

52. Выключатель звукового сигнала.

53. Переключатель указателей поворота.

54. Переключатель света фар.

55. Реле электробензонасоса.

56. Датчик скорости автомобиля.

57. Выключатели плафонов, расположенные в стойках дверей.

58. Плафоны освещения салона.

59. Электродвигатель омывателя заднего стекла.

60. Комбинация приборов.

61. Выключатель контрольной лампы стояночного тормоза.

62. Главное реле.

63. Задние фонари.

64. Фонари освещения номерного знака.

65. Электродвигатель очистителя заднего стекла.

66. Элемент обогрева заднего стекла.

67. Датчик положения коленчатого вала.

68. Датчик детонации.

69. Датчик кислорода.

70. Реле электровентиляторов (см. Письмо в конце страницы).

71. Электровентиляторы (см. Письмо в конце страницы).

72. Блок предохранителей системы впрыска;

73. К плафону освещения салона.

74. К выключателю плафона освещения в двери водителя.

75. Блок управления АПС.

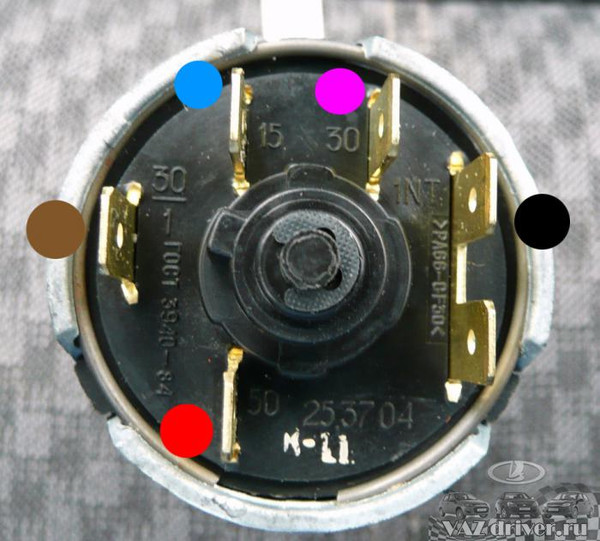

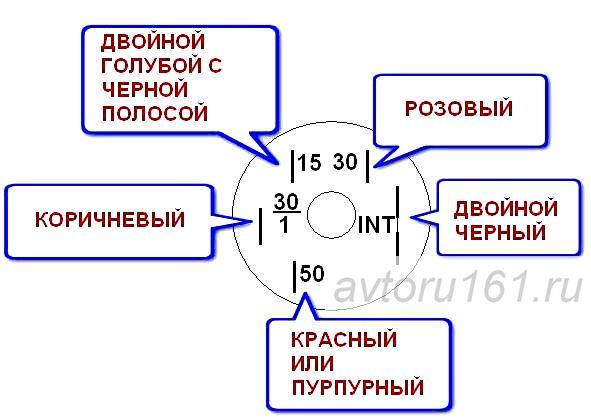

Распиновка замка зажигания Ваз

клемма 30/1- постоянный плюсовой запитывающий коричневый провод

клемма 30-постоянный плюсовой запитывающий розовый провод

клемма 50-плюсовой красный или пурпурный провод идущий на стартер,соединяется с контактом на втягивающем реле стартера

клемма 15-выходящий плюсовой двойной голубой с черной полосой провод который запитывает зажигание,приборы,повороты,обогрев заднего стекла,свет заднего хода и др….(На Ниве 2131 этот провод одинарный  голубого цвета.)

клемма INT-габариты, омыватель,дворники,отопитель(печка),магнитола.

Цвета проводов  могут отличаться в зависимости от года выпуска автомобиля.(На Ниве 2131 этот провод голубой-черный.)

Схема электрооборудования Лада Нива (карбюраторная).

Схема электрооборудования Лада Нива (карбюраторная).

Схема электрооборудования.

1 – левый передний фонарь; 2 – головные фары; 3 – электродвигатель левого очистителя фар; 4 – звуковой сигнал; 5 – электродвигатель омывателя фар; 6 – электродвигатель правого очистителя фар; 7 – правый передний фонарь; 8 – боковые указатели поворота; 9 – электродвигатель омывателя ветрового стекла; 10 – генератор; 11 – аккумуляторная батарея; 12 – электродвигатель отопителя салона; 13 – дополнительный резистор электродвигателя отопителя; 14 – электродвигатель очистителя ветрового стекла; 15 – стартер; 16 – концевой выключатель карбюратора; 17 – электромагнитный клапан карбюратора; 18 – блок управления электромагнитным клапаном карбюратора; 19 – катушка зажигания; 20 – свечи зажигания; 21 – датчик-распределитель зажигания; 22 – коммутатор; 23 – штепсельная розетка для переносной лампы; 24 – датчик контрольной лампы давления масла; 25 – датчик указателя температуры; 26 – датчик аварийного уровня тормозной жидкости; 27 – реле включения очистителей и омывателей фар; 28 – реле обогрева заднего стекла; 29 – реле включения дальнего света фар; 30 – реле включения ближнего света фар; 31 – реле включения зажигания; 32 – реле включения стартера; 33 – дополнительный блок предохранителей; 34 – основной блок предохранителей; 35 – реле-прерыватель указателей поворота и аварийной сигнализации; 36 – выключатель света заднего хода; 37 – выключатель стоп-сигнала; 38 – выключатель контрольной лампы блокировки дифференциала; 39 – прикуриватель; 40 – переключатель наружного освещения; 41 – реле очистителя ветрового стекла; 42 – лампа подсветки рычагов управления отопителем; 43 – выключатель заднего противотуманного света; 44 – выключатель обогрева заднего стекла; 45 – переключатель электродвигателя отопителя; 46 – переключатель очистителя и омывателя заднего стекла; 47 – выключатель аварийной сигнализации; 48 – замок зажигания; 49 – контрольная лампа воздушной заслонки карбюратора; 50 – выключатель контрольной лампы воздушной заслонки карбюратора; 51 – регулятор освещения приборов; 52 – переключатель очистителя ветрового стекла; 53 – выключатель омывателя ветрового стекла, очистителей и омывателя фар; 54 – выключатель звукового сигнала; 55 – переключатель указателей поворота; 56 – переключатель света фар; 57 – выключатели плафонов, расположенные в стойках дверей; 58 – плафоны освещения салона; 59 – электродвигатель омывателя заднего стекла; 60 – фонари освещения номерного знака; 61 – комбинация приборов; 62 – выключатель контрольной лампы стояночного тормоза; 63 – датчик указателя уровня и резерва топлива; 64 – задние фонари; 65 – электродвигатель очистителя заднего стекла; 66 – элемент обогрева заднего стекла; А – порядок условной нумерации штекеров в колодках трехрычажного переключателя.
