Схема подключения указателя температуры охлаждающей жидкости – Принцип работы и неисправности датчика температуры охлаждающей жидкости. Схема подключения датчика температуры охлаждающей жидкости
Схема подключения датчика указателя температуры 2108, 2109, 21099

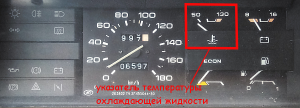

Автомобили ВАЗ 2108, 2109, 21099 в щитке приборов имеют стрелочный указатель температуры охлаждающей жидкости.

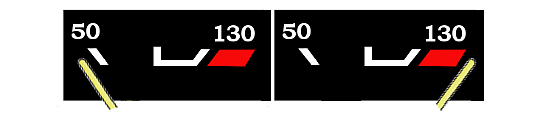

Указатель температуры показывает определенные значения по сигналу с датчика указателя температуры охлаждающей жидкости (ТМ-106), ввернутрого в блок цилиндров двигателя. Далее представлены две схемы подключения датчика указателя температуры охлаждающей жидкости для автомобилей ВАЗ 2108, 2109, 21099 с карбюраторными двигателями.
Схема подключения датчика указателя температуры охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в. с монтажным блоком 17.3722 и «низкой» панелью приборов

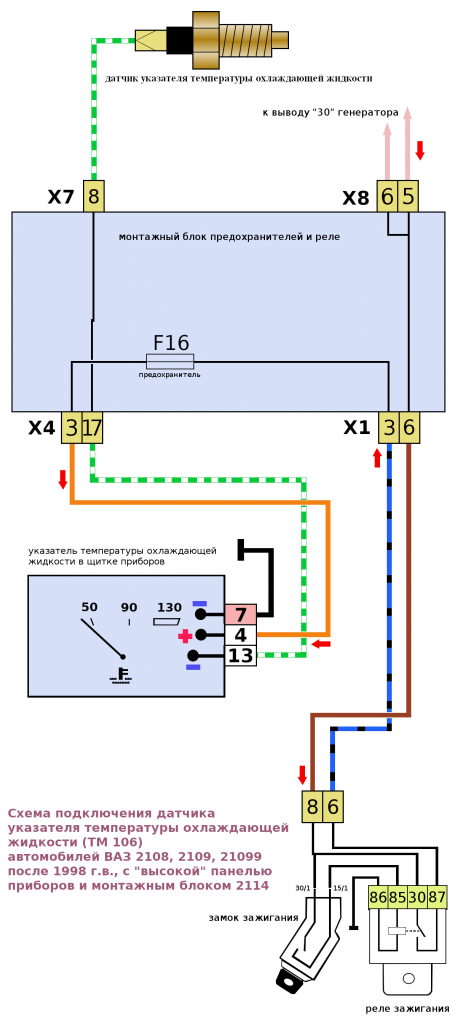

Схема подключения датчика указателя температуры охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2108, 2109, 21099 после 1998 г.в. с монтажным блоком 2114 и «высокой» панелью приборов
Примечания и дополнения
— Система охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 оборудована еще одним температурным датчиком — датчик включения вентилятора системы охлаждения (ТМ-108). Он установлен в бачке радиатора и по его сигналу включается вентилятор радиатора.
— В системе охлаждения инжекторного двигателя также имеется датчик указателя температуры ОЖ. Функцию контроля за включением вентилятора осуществляет блок управления (ЭБУ) по сигналу с датчика температуры охлаждающей жидкости (ДТОЖ), установленного в патрубок возле термостата.
Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Перегревается двигатель, причины
— Белый дым из глушителя, причины
Принцип действия датчика температуры охлаждающей жидкости
Автор admin На чтение 2 мин. Просмотров 21k. Опубликовано
В датчиках температуры охлаждающей жидкости используются свойства металлов и полупроводников менять свое сопротивление при изменении температуры окружающей среды. Современные автомобили оснащены датчиками температуры, представляющими собой полупроводниковые резисторы с отрицательным температурным коэффициентом сопротивления (ТКС), – их сопротивление уменьшается с увеличением температуры окружающей среды. По сравнению с металлическими терморезисторами полупроводниковые обладают примерно в 10 раз большим значением ТКС, т.е. изменение температуры вызывает резкое изменение их сопротивления.
Датчик включается в электрическую цепь контрольного прибора. При изменении температуры ток проходящий через датчик, изменяется, что вызывает отклонение стрелки указателя контрольного прибора. Сопротивление терморезистора датчика нелинейно зависит от температуры.
рис 1.2–схема включения датчика температуры в цепь контрольного прибора Д-датчик, У-указатель, Uбс-
напряжение бортовой сети, Iд- ток протекающий через датчик.
Устройство, работа. Во всех отечественных автомобилях применяются указатели температуры
охлаждающей жидкости (термометры) логометрического типа (рис. 1.3.), принцип действия которых
основан на взаимодействии поля постоянного магнита 6 соединенного со стрелкой
2,с результирующим магнитным полем трех измерительных обмоток (1,3,4),по которым протекает
ток, причем величина тока в обмотке 1 зависит от сопротивления датчика.
рис 1.4 –Датчики температуры охлаждающей жидкости.
I-датчик-ТМ 100А, II-датчик ТМ 106, а- устройство, б-зависимость сопротивления от температуры, 1-
полупроводниковый терморизистор, 2-токоведущая пружина, 3- корпус, 4-вывод
Датчик термометра (рис. 1.4) представляет собой латунный или бронзовый баллон (корпус) 3, на
расширенной верхней части которого выполнены шестигранник под ключ и коническая резьба для
крепления датчика. К плоскому донышку баллона прижат терморезистор 1, выполненный в виде
таблетки. Между зажимом датчика и таблеткой установлена токоведущая пружина 2, которая
изолирована от стенки баллона При низкой температуре охлаждающей жидкости сопротивление
датчика велико, поэтому ток в обмотке 1 (см. рис. 1.3) и ее магнитный поток будут малы.
Вследствие действия результирующего магнитного потока всех трех обмоток постоянный магнит и
вместе с ним стрелка 2 повернуты в левую часть шкалы указателя. С увеличением температуры
охлаждающей жидкости сопротивление терморезистора уменьшается, увеличивается ток в
обмотке 1 и создаваемый ею магнитный поток. Результирующий магнитный поток обмоток также
изменяется, и стрелка 2 поворачивается в правую часть шкалы указателя.
Указатель температуры охлаждающей жидкости 14.3807, проверка
Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.
Указатель температуры охлаждающей жидкости 14.3807, характеристики.
Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.
Основные характеристики указателя 14.3807 :
— Диапазон показаний, градусов Цельсия : 40-120
— Цена деления, градусов Цельсия : 20
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18
Датчик температуры охлаждающей жидкости ТМ100, характеристики.
Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.
Основные характеристики датчика температуры ТМ100 :
— Пределы измерения температуры, градусов : 40-120
— Номинальное напряжение, В : 12, 24
— Ток нагрузки, А : 0,1
— Присоединение : винт М3
— Размер под ключ : S19
— Резьба : K3/8
— Вес, г : 45
Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.
Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.
Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.
Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.
Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.
Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.
Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.
Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.
Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.
Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.
Затем остается сравнивать показания указателя температуры 14.3807 и термометра. Температура воды до требуемой величины доводится путем долива в сосуд холодной воды. При температуре воды в 100 и 80 градусов погрешность показаний указателя не должна превышать +-5 градусов, а при температуре воды в 40 градусов погрешность не должна превышать +4 или -12 градусов.
Если показания указателя превышают указанные пределы, то сначала надо попробовать заменить датчик ТМ100, а если это не даст положительных результатов, то заменить указатель температуры охлаждающей жидкости 14.3807.
Если стрелка указателя постоянно находится в начале шкалы.
То при включенном зажигании отсоединить провод от датчика указателя и соединить его наконечник с массой. Если стрелка отклонится, то следовательно неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на его исправность и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то неисправен сам указатель.
Если стрелка указателя постоянно находится в конце шкалы.
То при включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание на массу или неисправен указатель. Его исправность можно проверить, отсоединив провод от клеммы «Д». При включенном зажигании стрелка должна находиться в начале шкалы.
Проверка указателя температуры 14.3807 при помощи контрольного реостата.
Для проверки указателя 14.3807 таким способом, его надо подсоединить к контрольному реостату. При сопротивлении контрольного реостата в 400-530 Ом стрелка должна находиться около отметки 40 градусов. При сопротивлении 80-95 Ом — около отметки 80 градусов. При сопротивлении 51-63 Ом — около отметки 120 градусов.
Диагностика исправности датчика температуры ТМ100 по его сопротивлению.
При температуре 40 градусов сопротивление на датчике должно быть в пределах 400-530 Ом, при температуре 80 градусов — в пределах 130-157 Ом, при температуре 100 градусов — в пределах 80-95 Ом, а при температуре 120 градусов — в пределах 51-63 Ом.
Ремонт указателя температуры охлаждающей жидкости и его датчика.
Указатель температуры охлаждающей жидкости 14.3807 и датчики ТМ100, ТМ104 и ТМ111-09 ремонту не подлежат. Поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще выходят из строя.
Похожие статьи:
- Указатель давления масла 15.3810 и датчик давления ММ358, проверка исправности, основные характеристики.
- Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.
- Не соответствия показаний спидометра Уаз Хантер его скорости движения, особенности привода спидометра.
- Вольтметр 21.3812 и амперметры АП110, АП170А, проверка исправности, основные характеристики.
- Проверка исправности указателя УК145 и датчика температуры системы охлаждения Уаз-31512, 31514, 31519.
- Указатель давления масла 152.3810 и датчик давления масла 23.3829, назначение, расположение и основные характеристики.
Схема указателя температуры ОЖ 2108, 2109
На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 как с «высокой», так и с «низкой» панелями в щитке приборов расположен указатель температуры охлаждающей жидкости (тосол, антифриз).
Он сигнализирует водителю о текущей температуре ОЖ в системе охлаждения двигателя. Далее представляем схему его подключения.

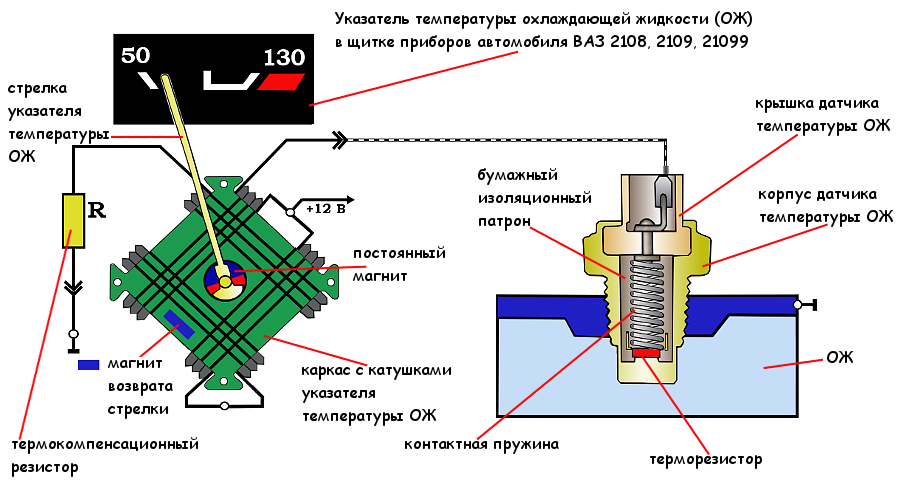

Схема подключения указателя температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099
Описание схемы
Указатель температуры охлаждающей жидкости работает в паре с датчиком температуры охлаждающей жидкости (ТМ-106). Он является «массой» указателя. В датчике температуры установлен терморезистор, меняющий свое сопротивление в зависимости от температуры ОЖ. Чем теплее ОЖ, тем меньше сопротивление, тем выше напряжение, на обмотках указателя температуры.
Указатель температуры состоит из каркаса на котором намотаны три обмотки (одна перпендикулярна двум другим), стрелки с дисковым магнитом и магнитом возврата стрелки. «Плюс» на указатель подается с вывода «30» генератора, через замок зажигания и предохранителя №5 (F16) в монтажном блоке.
Под действием магнитного поля обмоток магнит дисковый магнит вращается, отклоняя стрелку указателя. Чем горячее антифриз, тем выше напряжение магнитного поля, тем сильнее откланяется стрелка. При падении температуры ОЖ стрелка отклоняется обратно из-за снижения напряжения магнитного поля и воздействия магните возврата.
Для обеспечения стабильности показаний указателя температуры в его цепь включен термокомпенсационный резистор.
Примечания и дополнения
— В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 имеется еще один датчик, измеряющий температуру охлаждающей жидкости. Это датчик включения-выключения вентилятора системы охлаждения на радиаторе. Он установлен в правом бачке радиатора и при замыкании его контактов включается вентилятор.
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

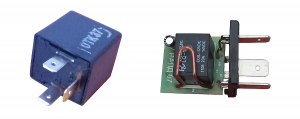

Реле включения указателей поворота 2108, 2109
Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099
Датчик давления моторного масла ВАЗ 2108, 2109, 21099Схема подключения датчика температуры охлаждающей жидкости — АвтоТоп
Собственно он стоит но толком ничего не показывает. Установлен указатель от ВАЗ, а вот датчик температуры — родной рено рапид. Сопротивление у указателя и у датчика разное — как результат указатель, грубо говоря, показывает среднюю температуру на луне. Вазовский датчик, вроде как не подходит (чисто визуально по диаметру больше + резьба под конус).
Теперь собственно, вопрос к знающим людям — какой датчик поставить вместо штатного, чтобы показания указателя были верными.
Ну и немного фото и схема подключения всего этого. Возможно будет полезно.
Белый провод и белый с черным — идут на лампочку подсветки указателя (подключил так — белый с черным — на массу, а белый — на габариты на стрекозе. Получается свет включил — указатель светится)
Зеленый — на датчик температуры, который стоит на двигателе (стоит с левой стороны за помпой ближе к салону)
Оранжевый на любой плюс от замка зажигания (напрямую на аккум не бросайте, а то он будет работать постоянно, независимо от того включено ли зажигание). К белому проводу тоже подключать не стоит — как только включите габариты — будет врать (у меня постоянно показывал температуру 120 градусов)
Так же поставил родной расширительный бачок, вместо ВАЗовской фигни.
Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.
Устройство и принцип работы датчика температуры охлаждающей жидкости
«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.
В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.
Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.
На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.
Где находится датчик температуры охлаждающей жидкости
Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.
Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.
Признаки неисправности ДТОЖ
Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:
- проблемы с запуском двигателя в холодную погоду,
- плохой выхлоп на холодном двигателе,
- повышенный расход топлива и т.д.
Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.
Проверка датчика температуры охлаждающей жидкости
Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.
Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно
Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом
| Температура ОЖ (°С) | Сопротивление (Ом) | Напряжение (В) |
| 4800 — 6600 | 4,00 — 4,50 | |
| 10 | 4000 | 3,75-4,00 |
| 20 | 2200 — 2800 | 3,00 — 3,50 |
| 30 | 1300 | 3,25 |
| 40 | 1000-1200 | 2,50 — 3,00 |
| 50 | 1000 | 2,5 |
| 60 | 800 | 2,00-2,50 |
| 80 | 270 — 380 | 1,00-1,30 |
| 110 | 0,5 | |
| разрыв цепи | 5,0 ±0,1 | |
| замыкание на «землю» |
Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом
AutoOt.ru » Ремонт авто » Где находится датчик температуры охлаждающей жидкости?
Предназначение устройства
Датчик указателя температуры охлаждающей жидкости является очень важным элементом всей системы управления двигателем. Ведь именно он контролирует состояние температуры охлаждающей жидкости в общей системе охлаждения.
К таким данным относятся:
- качественный состав топливно-воздушной смеси;
- частота оборотов коленчатого вала;
- угол опережения зажигания.
Таким образом, устройство обеспечивает быстрое прогревание двигателя при его запуске, а также поддержание его оптимальной температуры во всех режимах.
Проверка ДТОЖ, видео:
Как» проверить датчик температуры охлаждающей жидкости?
Для того чтобы проверить устройство, его необходимо сначала снять.
Провести демонтаж очень просто:
- как правило, датчик располагается на патрубке ГБЦ и чтобы его снять, сначала нужно демонтировать воздушный фильтр ;
- потом снимается минусовый провод с аккумулятора;
- сливается охлаждающая жидкость из радиатора;
- от прибора отключается проводка;
- с помощью подходящего ключа (чаще всего 19–21) ослабляется затяжка , после чего датчик легко демонтируется.
После того как датчик сняли, его помещают в ёмкость с охлаждающей жидкостью и начинают её постепенно нагревать. Процесс сопровождается постоянным контролем над температурой и показаниями омметра, который подключён к датчику.
Существует специальная таблица соответствия температуры охлаждающей жидкости к показателям омметра.
| Температура, °C | Сопротивление, Ом | Напряжение, В |
|---|---|---|
| 4800 — 6600 | 4,00 — 4,50 | |
| 10 | 4000 | 3,75-4,00 |
| 20 | 2200 — 2800 | 3,00 — 3,50 |
| 30 | 1300 | 3,25 |
| 40 | 1000-1200 | 2,50 — 3,00 |
| 50 | 1000 | 2,50 |
| 60 | 800 | 2,00-2,50 |
| 80 | 270 — 380 | 1,00-1,30 |
| 110 | 0,50 | |
| разрыв цепи | 5,0 + 0,1 | |
| замыкание на «землю» |
Когда показания вашего устройства не сходятся с данными из таблицы, датчик необходимо заменить, так как ремонту он уже не подлежит.
В случае когда выяснилось, что датчик в рабочем состоянии, неисправность нужно искать дальше. Возможно, возникли какие-либо проблемы с термостатом.
Пример, как проверить датчик температуры охлаждающей жидкости вы можете увидеть, просмотрев данное видео:
Признаки неисправности ДТОЖ
Датчик для охлаждения жидкости, как и любой другой датчик, может иметь неисправности, которые когда-либо приведут к сбоям в работе мотора.
Основные признаки, которые указывают на поломку устройства:
- повышенный расход топлива;
- плохой выхлоп, когда двигатель в холодном состоянии;
- проблемы запуска двигателя в морозы.
Как правило, если возникают подобные неполадки, то замена датчика не требуется. Возможно, проблема появилась из-за отхода или повреждения контакта, неполадок в проводке или утечке жидкости для охлаждения.
Иногда холодный двигатель троит и «колбасит», а его холостые обороты прыгают с минимальных до максимальных значений в минуту, а через несколько минут или с повторного старта ситуация исправляется.
Такая проблема может образоваться из-за поломки датчика температуры жидкости для охлаждения.
Проверить состояние прибора можно с помощью омметра . При этом вывинчивать его не нужно. Проверяется не его сопротивление, а масса-датчик.
Когда датчик в порядке, то сопротивление стремится к бесконечности, если же он сломан, то сопротивление равно 10 кОм или менее.
Датчик уровня охлаждающей жидкости
Так как двигатель является самой важной и дорогой частью любого автомобиля, ему необходимо периодически уделять должное внимание.
Часто причиной поломки мотора становится его закипание . Но такую ситуацию очень легко предупредить. Достаточно постоянно следить за показаниями датчика уровня охлаждающей жидкости.
Схема устройства датчика уровня охлаждающей жидкости
Прибор представляет собой специальный герметизированный переключатель, который сделан из специального материала, обладающего ферромагнитными свойствами.
В механизме есть пружинные контакты. Если напряжение магнитного поля повышается, поля соприкасаются друг с другом, вследствие чего возникает замыкание.
Когда напряжение поля становится ниже, контакты размыкаются.
Как подключить датчик температуры охлаждающей жидкости?
Датчик устанавливается очень легко: вкручивается в посадочное гнездо, после чего подтягивается резьба и подключается проводка, ставится на своё место воздушный фильтр и соединяется колодка проводов питания ДМРВ.
Категорически запрещается использовать при этом герметик. При работе двигателя система охлаждения и металлические элементы очень сильно нагреваются, и герметик может расплавиться.
Если это случится, то герметик попадёт в тосол и система охлаждения может дать сбой.
Схема подключения датчика температуры охлаждающей жидкости:
Замена ДТОЖ, видео:
Проверка уровня охлаждающей жидкости
Многие владельцы автомобилей часто проверяют уровень охлаждающей жидкости визуально, не используя показатели специальных приборов. Необходимо просто посмотреть на расширительный бачок.
Если мотор холодный, то охлаждающее вещество должно находиться между максимальным и минимальным уровнем отметок на бачке. При прогретом моторе, уровень вещества может незначительно повышаться.
Если ваш автомобиль полностью исправен, то когда уровень антифриза снижается, датчик незамедлительно даёт об этом знать. Автомобилист видит специальный сигнал на приборной панели и доливает тосол или охлаждающую жидкость.
Также противопоказано доливать одну воду. Ведь антифриз имеет особые свойства, благодаря которым защищает головки цилиндров от коррозии.
Если проверка датчика температуры охлаждающей жидкости, не показывает температуру охлаждающей жидкости. В таком случае вам лучше обратиться в сервис технического обслуживания.
В любом автомобиле все взаимосвязано. Автомобильная система могла выйти из строя по какой-либо сопутствующей причине. К примеру, вы могли снять какую-то деталь, находящуюся с датчиком, и неправильно её поставить.
Но бывает и так, что проблема связана именно с датчиком температуры. Уровень охлаждающей жидкости может быть непостоянным или существует поломка в датчике измерения уровня охлаждающей жидкости.
В сервисе могут заменить датчик, при этом дают гарантию на качественную его замену и правильную сборку всех деталей на нужные места.
Таким образом, датчик температуры охлаждающей жидкости является очень важной составляющей вашего автомобиля, которая требует постоянного внимания и ухода.
Если ремонт этого устройства необходим, то сделайте его качественно, не жалея о потраченных средствах. После ремонта, двигатель будет работать ровно, особенно это будет заметно на низких оборотах.
>
Схема подключения датчика температуры ОЖ ВАЗ 2107
Для обеспечения контроля за температурой охлаждающей жидкости (тосола, антифриза) в головку блока двигателя автомобиля ВАЗ 2107 установлен датчик температуры охлаждающей жидкости.
Схема подключения датчика указателя температуры охлаждающей жидкости автомобиля ВАЗ 2107
Описание схемы
Датчик указателя температуры ОЖ ВАЗ 2107 работает в паре со стрелочным указателем температуры охлаждающей жидкости, имеющимся в щитке на панели приборов автомобиля. Датчик температуры установлен в разрыв электрической цепи указателя. А именно «массы». Имеющийся внутри датчика терморезистор изменяет сопротивление электрической цепи указателя в зависимости от температуры ОЖ (чем выше, тем сопротивление меньше).
Примечания и дополнения

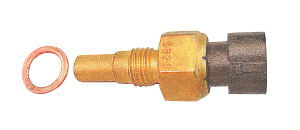

На автомобиле ВАЗ 2107 применяется датчик указателя температуры охлаждающей жидкости ТМ-106.
Еще статьи по электрооборудованию автомобиля ВАЗ 2107
Подрулевые переключатели автомобилей ВАЗ 2105, 2107
Схема включения электродвигателя вентилятора отопителя автомобилей ВАЗ 2104, 2105, 2107
Схема подключения габаритов (наружного освещения) автомобиля ВАЗ 2107, 21074 Не работает указатель температуры ОЖ
На примере стрелочного указателя температуры охлаждающей жидкости (ОЖ) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 определим причину неисправности: «не работает указатель температуры охлаждающей жидкости».
Стрелка указателя температуры ОЖ постоянно находится в начале шкалы
При этом система охлаждения двигателя автомобиля функционирует нормально: двигатель прогревается как обычно, термостат полностью горячий, печка «греет».
Возможные причины неисправности
Неисправен датчик указателя температуры (ТМ-106), неисправен сам указатель температуры, неисправна их электрическая цепь.
Проверяем исправность датчика указателя температуры
Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя поднялась с начала шкалы — датчик температуры неисправен.
Если стрелка не отклонилась — датчик исправен, нужно проверить сам указатель.
Проверка исправности указателя температуры охлаждающей жидкости
Снимаем щиток приборов. Отсоединяем от него белую колодку жгута проводов. Включаем зажигание. Проверяем подачу напряжения на плюсовой вывод указателя (вывод 12 колодки). Используем мультиметр (тестер) с режимом вольтметра или контрольную лампу. Если напряжение присутствует, проверяем минусовой участок цепи. Это вывод 5 колодки (общий минус). Соединяем щупами мультиметра минусовой и плюсовой выводы колодки. Напряжение должно быть не менее 12 В. Если напряжения нет, необходимо прозвонить электрическую цепь указателя.
Присоединяем колодку к щитку приборов и при включенном зажигании соединяем отрезком провода ее вывод 2 (минус с датчика) с «массой». Если стрелка указателя отклонилась, указатель исправен и нужно проверить провод к датчику на «обрыв». Если стрелка не отклонилась, указатель температуры неисправен и подлежит замене.
Стрелка указателя температуры ОЖ постоянно находится в красной зоне шкалы
При этом система охлаждения двигателя функционирует нормально. Двигатель не перегревается, охлаждающая жидкость не кипит.
Как и в первом случае возможно неисправен датчик указателя температуры (ТМ-106), либо неисправен сам указатель температуры, или неисправна их электрическая цепь.
Проверяем исправность датчика указателя температуры
Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя переместилась из красной зоны в начало шкалы — неисправен датчик температуры.
Проверяем указатель температуры ОЖ
Проводим проверку исправности указателя способом описанным выше. Если установлено, что указатель исправен, проверяем его электрическую цепь. Возможно провод с датчика указателя температуры где-то замыкает на «массу».
Примечания и дополнения
Стрелочный указатель температуры ОЖ установлен в щитке на панели приборов автомобилей ВАЗ 2108, 2109, 21099. Стрелка указателя температуры соединена с вращающемся магнитом, который изменяет свое положение в зависимости от силы действующего на него магнитного поля. В электрическую цепь указателя температуры ОЖ включен датчик температуры охлаждающей жидкости, установленный в головке блока двигателя. Датчик — это «масса» указателя. В нем имеется терморезистор изменяющий сопротивление цепи в зависимости от температуры ОЖ. Чем горячее тосол или антифиз тем сопротивление цепи ниже, тем сильнее магнитное поле воздействующее на стрелку датчика, тем больше она отклоняется.
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
Указатель температуры ОЖ, схема Реле включения указателей поворота 2108, 2109
Переключатель отопителя салона ВАЗ 2108, 2109
Схема включения плафонов освещения салона ВАЗ 2108, 2109
