Углы установки колёс — Википедия

Автомобиль на современном стенде развала-схождения

Углы установки автомобильных колёс, известные в обиходе как «развал-схождение», влияют на устойчивость автомобиля, его управляемость и износ шин.

Развал[править | править код]

Колесо с отрицательным углом развала

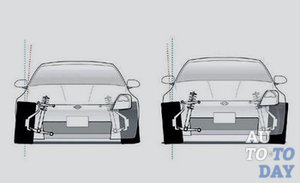

Разва́л — угол между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.

Развал на автомобиле с независимой или полунезависимой подвеской меняется с изменением крена автомобиля, и ещё с изменением загрузки. В тяжёлых грузовиках «Татра» развал задних колёс на незагруженном автомобиле настолько велик, что автомобиль едет опираясь только на внешние покрышки.

Развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах. Отрицательный развал улучшает устойчивость в поворотах. Положительный развал применяется лишь в двух местах:

На двухрычажных подвесках развал, как правило, можно менять. Существует несколько способов изменения угла развала на автомобилях с таким типом подвески. Если необходимо изменить угол развала на несколько градусов, этого изменения можно добиться посредством установки болтов со смещенным центром, так называемых “Эксцентриков”^[1]. Такие болты устанавливаются вместо штатного крепления колеса и во время езды влияют на угол развала. Вариант изменения угла развала для многорычажной подвески — установка тяг стабилизатора регулируемой длины. Для автомобилей с независимой подвеской можно изменить угол развала, установив рычаги подвески с шарнирами^[2]. Таким образом можно будет отрегулировать угол развала колес, а затем закрепить колесо в нужном положении, затянув крепежные болты. На автомобилях с подвеской «Макферсон» уменьшение клиренса путём простого укорочения пружин приведёт к изменению всех четырёх углов установки колёс. Для изменения клиренса нужно менять весь узел крепления подвески.

Изначально измерялся при помощи отвесов и уровней различных систем, в настоящее время используются либо оптические датчики с компьютерной обработкой результатов, либо гравитационные датчики наклона.

На других языках: en:Camber angle.

Схождение[править | править код]

Схожде́ние — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.

Схождение измеряют в градусах/минутах (знаки °’) и в миллиметрах. Схождение в миллиметрах  — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. В противном случае применяется процедура «ран-аут» (run out), вычитающая биение колеса из величины схождения.

Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.

На других языках: en:Toe (automotive).

Кастр (продольный угол наклона оси поворота колеса)[править | править код]

Кастр, кастер или кастор (en:Caster angle) — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Продольный наклон обеспечивает самовыравнивание управляемых колёс за счёт скорости автомобиля. Другими словами: автомобиль выходит из поворота сам; руль, который отпущен и обладает свободным ходом, сам возвращается в положение прямолинейного движения (на ровной дороге, с отрегулированными механизмами). Это происходит, естественно, при положительном кастре. Например, кастр позволяет ездить на велосипеде, не держась за руль.

Патент Артура Кребса (1896) гласит: «Чтобы обеспечить устойчивость переднего моста, то есть, чтобы автоматически устанавливать оси колёс параллельно… передняя ось располагается на некотором расстоянии позади проекции оси рулевого механизма…»

На автомобилях без усилителя руля кастр не превышает 6°^[3], на усиленных бывает больше — у Škoda Superb 7°40″. Спортсмены устанавливают данное значение на несколько градусов выше, что делает ход автомобиля устойчивее, а также повышается стремление авто к прямолинейному движению. И наоборот, на цирковых велосипедах или на погрузчиках кастр часто равняется нулю, так как скорость перемещения сравнительно невелика, но при этом есть возможность повернуть по меньшему радиусу. Но автомобиль создается для большей скорости, поэтому требует лучшей управляемости.

Поперечный угол наклона оси поворота колеса[править | править код]

Угол поперечного наклона

(en:Kingpin inclination, KPI) — ( угол между вертикалью и проекцией оси поворота колеса на поперечную плоскость автомобиля. Этот угол обеспечивает самовыравнивание управляемых колёс за счёт веса автомобиля. Название «KPI» (kingpin inclination — наклон шкворня) несколько устарело: в современных подвесках переднеприводных автомобилей нет рулевых шкворней, колёса поворачиваются вокруг амортизирующей стойки.

У большинства машин без усилителя руля эта цифра не превышает 10°, у лёгких и усиленных бывает и больше: так, у Volkswagen Polo Sedan весом в 1,2 тонны — целых 13°.

• «Данные установки колес 2010 (проверка, установка передних и задних колес)», Легион-Автодата: 1999—2010, 512с, ISBN 978-1-905922-40-6

Выставляем отрицательное схождение колес

Когда Вы передвигаетесь по дороге на автомобиле, то наибольшую нагрузку получает ходовая часть. В целом, ходовая автомобиля состоит из подвески и колес. Дабы частично уменьшить нагрузку и сделать движение машины прямолинейным, колеса нужно устанавливать под определенными углами. Эти углы влияют не только на положение машины на дороге, но и на ее устойчивость, а также на состояние шин. Углов, под которыми должны находиться колеса, несколько. Один из них называется развалом, а другой – схождением. Уделим внимание схождению.

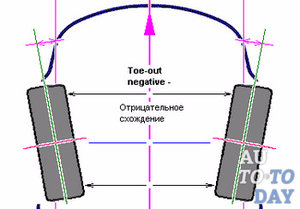

Схождением называется угол между плоскостью вращения колеса и направлением движения. Схождение нужно для того, чтобы скомпенсировать динамическую дестабилизацию, которая возникает из-за положительного развала колес. Благодаря этому шины изнашиваются в гораздо меньшей степени. Углы между собой взаимосвязаны, поэтому и регулировать их нужно одновременно.

Как определить отрицательное схождение

Общим и самым первым признаком того, что схождение Вашего автомобиля неправильное, является сильный визг покрышек при повороте во время движения на небольших скоростях. Если схождение больше 5 мм (а этот параметр может измеряться не только в градусах, но и в мм), то покрышку нужно будет менять через 1000 км. Если динамическим изменением схождения передних колес можно слегка пренебречь, так как оно компенсируется за счет управляющего воздействия водителя, то это никак нельзя допускать в случае с задними колесами. Неправильное схождение задних колес сильно влияет на управляемость и устойчивость автомобиля.

Схождение бывает положительным и отрицательным. В случае направленности верхней части колеса к центру машины схождение можно считать отрицательным, а в противоположном случае – положительным. Рассмотрим первый вариант. Если у передних колес автомобиля отрицательное схождение, то машина более остро реагирует на Ваши манипуляции с рулем, а само рулевое колесо становится более легким на поворотах.

Если скорость автомобиля выше 80 км/ч, то передняя часть машины начинает «рыскать» по дорожному полотну, и чем выше скорость, тем заметнее будет это явление. Еще при отрицательном схождении гораздо сильнее и быстрее изнашивается внешняя часть протектора шины.

Как исправить отрицательное схождение

Зачастую, развал-схождение регулируется на специальном стенде с использованием компьютерного обеспечения, вычисляющего данные углы. Но выполнить такую процедуру можно и самостоятельно, в условиях собственного гаража. Для этого необходимо понять, как именно сделать развал-схождение, чтобы управляемость автомобиля была наилучшей. Для регулировки Вам потребуются следующие инструменты:

— набор гаечных ключей;

— специальная линейка для измерения;

— мел;

— шнур и грузик;

— обычная линейка.

Регулировать схождение нужно после того, как будет закончена регулировка развала. Делать нужно следующее:

1) Поставьте машину на площадку и выровняйте колеса.

2) На внутреннюю плоскость колеса спереди нанесите две метки, наносите их ближе к ободу.

3) Подготовьте телескопическую линейку для измерения угла схождения посредством создания предварительного натяга. Уприте концы линейки в метки. Разметьте подвижную шкалу линейки так, чтобы нулевая отметка совпадала с неподвижным указателем.

4) После того, как Вы установите линейку, прокатите машину вперед до такой степени, чтобы линейка оказалась в задней области колеса. Проследите, чтобы линейку ничего не зацепило.

5) Посмотрите, каковы отклонения на шкале. Если авто переднеприводное, то схождение должно быть «0/+-1». Если на линейке другие показания, то нужно провести регулировку.

6) Регулировка производится посредством изменения длины рулевых тяг. Ослабьте контргайку на тяге, укоротите тягу или вкрутите. После этого нужно затянуть контргайку.

7) По окончанию регулировки повторно произведите замер.

Что нужно знать про отрицательное схождение

Помните, что за неправильную регулировку колес машины можно очень дорого заплатить. Конечно, Вы можете установить отрицательное схождение колес для того, чтобы машина было более отзывчивой. Но все это будет в ущерб резине, которую нужно будет менять гораздо чаще обычного. Из-за неправильной регулировки может произойти следующее:

1) Руль при движении по прямой отклоняется от среднего положения.

Причиной такого явления может быть увеличенный люфт руля, который был пропущен при регулировке схождения из-за разницы давления в колесах, а также по причине наличия других скрытых изъянов в подвеске, которые Вы пропустили во время регулировки.

2) Машина сама отклоняется в ту сторону, куда движется машина.

Причинами этого дефекта являются:

— покрышки передних колес изготовлены по-разному, то есть у металлического каркаса неоднородные силовые характеристики. Подобное явление встречается достаточно часто. Дабы проверить, поменяйте передние колеса, после чего увод машины должен сменить направление. Если это так, то подберите такую пару колес, чтобы увод пропал вовсе;

— задний мост дефективный, причем изъян был пропущен;

— у подвески есть скрытые дефекты, которые не были обнаружены при регулировке;

— регулировка была выполнена некачественно.

3) Машину стало уводить в одну сторону после регулировки, до работ увода не было, резина изнашивалась неравномерно.

Это может происходить из-за разного качества покрышек в совокупности с неправильно выполненным схождением. Чтобы решить эту проблему, нужно сменить резину.

Регулировка развала — схождения является достаточно важной процедурой, так как от этого зависит устойчивость машины, а также ее управляемость.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Углы установки колес автомобиля. На что влияют и для чего нужны

От правильной регулировки колес зависят многие факторы: управляемость, срок службы покрышек, расход топлива. Давайте разберемся в них — на что влияют и для чего нужны.

Для чего нужны?

К рекомендациям фирм-производителей по установке колес следует относиться с полной ответственностью. Для каждой модели рекомендации различны. Эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин. Периодически при эксплуатации авто (через 30 000 км пробега) их полезно контролировать, а если на машине были заменены отдельные элементы подвески и тем более после серьезных ударов это необходимо делать сразу. Следует помнить, что регулировка углов управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления.

Максимальный угол поворота

Характеризует максимальный угол, при котором повернется колесо машины при полностью вывернутом руле. Чем меньше он, тем больше точность и плавность управления. Ведь для поворота даже на небольшой угол потребуется лишь малое движение рулем.

Не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус разворота автомобиля. Т.е. развернутся в ограниченном пространстве будет тяжело. Приходится производителям искать «золотую середину», маневрируя между большим радиусом поворота и точностью управления.

Плечо обката

Это кратчайшее расстояние между серединой покрышки и осью поворота колеса. Если ось вращения и середина колеса совпадает, то значение считается нулевым. При отрицательном значении — ось вращения смещается наружу колеса, а при положительном — внутрь.

Для автомобилей с задним приводом рекомендуется плечо обката с нулевым или отрицательным значением. На практике, из-за конструкции машины, сделать это сложно, т.к. механизм не помещается внутрь колеса. Получается в итоге автомобиль с положительным плечом обката, который ведет себя непредсказуемо: руль при проезде по неровностям может вырывать из рук, при прохождении поворотов создается ощутимый момент, препятствующий равномерному движению.

Для борьбы с положительным плечом обката, специалисты наклоняли ось поворота в поперечном направлении и делали положительный развал. Это хоть и уменьшало плечо обката, но плохо сказывалось на управлении автомобилем в повороте.

Угол кастера

Отвечает за динамическую стабилизацию управляемых колес. Если просто, то он заставляет машину ехать прямо при отпущенном руле. Т.е. если убрали руки с руля, то автомобиль в идеале должен ехать прямо и не куда не отклоняться. Если на авто действует боковая сила (например, ветер), то кастер должен обеспечивать плавный поворот автомобиля в сторону действия силы при отпущенном руле. К тому же, кастер не дает машине опрокинуться.

Главная функция кастера — наклон колес в сторону поворота руля. Наклон колеса влияет на сцепление с дорогой, а значит на управляемость. Если машина двигается прямо, то колеса имеются наибольшее сцепление с дорогой, что обеспечивает для водителя быстрый старт и позднее торможение.

При повороте колеса, покрышка деформируется под действием боковых сил. Чтобы сохранить максимальное пятно контакта с дорогой, колесо тоже наклоняется в сторону поворота. Но нужно знать меру, ведь при большом кастере, колесо будет сильно наклоняться, и утратит тогда сцепление с дорогой.

Поперечный наклон оси

Отвечает за весовую стабилизацию управляемых колес. Суть в том, что в момент отклонения колеса от «нейтрали» передок начинает подниматься. А т.к. весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, чтобы эта стабилизация работала, нужно сохранить (хоть и небольшое, но нежелательное) положительное плечо обката.

Изначально, поперечный угол наклона оси поворота был применен инженерами для устранения недостатков подвески автомобиля. Он избавлял от таких «недугов» как положительный развал и плечо обката.

Во многих автомобилях применяется подвеска типа «МакФерсон». Она дает возможность получить отрицательное или нулевое плечо обката. Ведь ось поворота состоит из опоры одного единственного рычага, которой можно поместить внутрь колеса. Эта подвеска не совершенна, ведь сделать угол наклона оси маленьким практически невозможно. В повороте он наклоняет внешнее колесо под невыгодным углом (как у положительного развала), а внутреннее колесо одновременно наклоняется в противоположную сторону.

В результате пятно контакта у внешнего колеса сильно уменьшается. Т.к. на внешнее колесо в повороте приходится основная нагрузка, вся ось сильно теряет в сцеплении. Это, конечно, можно частично компенсировать кастером и развалом. Тогда сцепление внешнего колеса будет хорошим, а у внутреннего — практически исчезнет.

Схождение колес

Существует два вида схождения: положительное и отрицательное. Определить просто: нужно провести две прямые линии вдоль колес автомобиля. Если эти линии пересекутся спереди машины, то схождение положительное, а если сзади — отрицательное.

Если положительное схождение, то авто легче заходит в поворот, а также приобретет дополнительную поворачиваемость, при прямолинейном движении будет более устойчивым. Если отрицательное схождение — то авто едет неадекватно, рыскает из стороны в сторону. Но следует помнить, что чрезмерное отклонение схождения от нулевого значения увеличит сопротивление качению при прямолинейном движении, в поворотах это будет заметно в меньшей степени.

Развал колес

Бывает отрицательным и положительным.

Если смотреть спереди автомобиля, и колеса будут наклоняться вовнутрь — это отрицательный развал. Если будут отклоняться наружу — положительный. Развал необходим для сохранения сцепления колеса с дорожным полотном. На серийных машинах делают нулевой или немного положительный развал. Если нужна хорошая управляемость — его делают отрицательным.

Регулировка задних колёс

На многих машинах не производиться регулировка углов задних колёс. Например, на переднеприводных машинах ВАЗ, где сзади установлена жёсткая балка. Нарушения могут быть только при серьезной аварии, когда погнётся задняя балка. Также не регулируются задние углы на внедорожниках с жестким мостом. На многих иномарках стоит многорычажная подвеска сзади. Значит, можно регулировать схождение и развал задних колёс.

Делать это нужно обязательно после удара об бордюр или аварии. Потому что любая машина очень чувствительна к изменению угла схождения задних колёс. Если он будет отрицательным, то автомобиль при прохождении поворота будет постоянно заносить. Если положительный — тоже плохо, у машины проявиться недостаточная поворачиваемость. В повороте машине будет стремиться ехать прямо.

Что делать сначала?

Сначала регулируются углы установки задних колёс (есть возможно), а только потом — передних. Сначала выставляют кастер, потом — развал и последним (обязательно) — схождение. Также нужно следить, чтобы рулевое колесо стояло прямо. Для этого используют специальные приспособления для его фиксации.

Также отметим, что применение спортивных настроек скажется отрицательно на комфорте. Если сделать кастер слишком большим или большой отрицательный развал — увеличиться усилие на руле. Но это лучший способ изменить поведение машины на более спортивное.

Схождение и развал колес подробно — Энциклопедия журнала «За рулем»

Зачем нужны углы развала, схождения и кастер?

Подвеска без углов

Если вообще не делать никаких углов, колесо в ходе сжатия-отбоя будет оставаться перпендикулярным к дороге, в постоянном и надежном контакте с ней. Правда, совместить центральную плоскость вращения колеса и ось его поворота конструктивно довольно сложно (здесь и далее речь о классической двухрычажной подвеске заднеприводного автомобиля, например «жигулей»), поскольку обе шаровые опоры вкупе с тормозным механизмом внутрь колеса не помещаются. А раз так, то плоскость и ось «расходятся» на расстояние А, называемое плечом обката (при повороте колесо обкатывается вокруг оси ab). В движении сила сопротивления качению неведущего колеса создает на этом плече ощутимый момент, скачкообразно меняющийся при проезде неровностей. В результате руль будет постоянно рваться из рук.

В поперечной плоскости положение колеса характеризуется углами α (развал) и β(наклон оси поворота)

Кроме того, преодолевать этот самый немалый момент в повороте придется мускульной силой. Стало быть, положительное (в данном случае) плечо обката желательно уменьшить, а то и вовсе свести к нулю. Для этого можно наклонить ось поворота ab. Здесь важно не переусердствовать, чтобы при ходе вверх колесо не слишком заваливалось внутрь.

Качение наклонного колеса напоминает качение конуса

На практике делают так: несколько наклонив ось поворота (β), нужную величину добирают наклоном плоскости вращения колеса (α). Угол ос и есть развал. Под этим углом колесо опирается о дорогу. Покрышка в зоне контакта деформируется.

Выходит, что автомобиль движется словно на двух конусах, стремящихся раскатиться в стороны. Чтобы компенсировать эту неприятность, плоскости вращения колес надо свести. Процесс называется регулировкой схождения. Оба параметра жестко связаны. То есть, если угол развала нулевой, не должно быть и схождения, отрицательный — требуется расхождение, иначе шины будут «гореть». Если на автомобиле развал колес выставлен по-разному, его будет тянуть в сторону колеса с большим наклоном.

При положительном плече обката поворот колеса сопровождается подъемом передка кузова

Другие два угла обеспечивают стабилизацию управляемых колес — проще говоря, заставляют автомобиль с отпущенным рулем ехать прямо. Угол поперечного наклона оси поворота (β) отвечает за весовую стабилизацию. Легко заметить, что при этой схеме (рис.) в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, для этого приходится сохранять то самое, хоть и небольшое, но нежелательное положительное плечо обката.

Кастер — угол продольного наклона оси поворота

Продольный угол наклона оси поворота — кастер — дает динамическую стабилизацию. Принцип ее ясен из поведения рояльного колесика — в движении оно стремится оказаться позади ножки, то есть занять наиболее устойчивое положение. Чтобы получить тот же эффект в автомобиле, точка пересечения оси поворота с поверхностью дороги (с) должна быть впереди центра пятна контакта колеса с дорогой (d). Для этого ось поворота и наклоняют вдоль…

Так «работает» кастер

…Теперь при повороте боковые реакции дороги, приложенные позади … (спасибо кастеру!) стараются вернуть колесо на место.
Более того, если на машину действует боковая сила, не связанная с поворотом (например, вы едете по косогору или при боковом ветре), то кастер обеспечивает при случайно отпущенном руле плавный поворот машины «под склон» или «под ветер» и не дает ей опрокинуться.

Положительное (а) и отрицательное (б) плечи обката

В переднеприводном автомобиле с подвеской «Мак-Ферсон» ситуация совершенно иная. Эта конструкция позволяет получить нулевое и даже отрицательное (рис. б) плечо обката — ведь внутрь колеса здесь надо «запихнуть» лишь опору единственного рычага. Угол развала (и, соответственно, схождения) легко свести к минимуму. Так и есть: ВАЗов «восьмого» семейства развал — 0°±30′, схождение — 0±1 мм. Так как передние колеса теперь тянут автомобиль, динамическая стабилизация при разгоне не требуется — колесо уже не катится позади ножки, а тянет ее за собой. Небольшой (1°30′) угол продольного наклона оси поворота сохранен для устойчивости при торможении. Значительный вклад в «правильное» поведение автомобиля вносит отрицательное плечо обката — при возрастании сопротивления качению колеса оно автоматически корректирует траекторию.

Углы для каждой модели автомобиля определяют после множества испытаний, доводочных работ и повторных испытаний. На старой, изношенной машине упругие деформации подвески (в первую очередь, резиновых элементов) гораздо больше, чем у новой — колеса заметно расходятся от куда меньших сил. Но стоит остановиться, как в статике все углы вновь на своем месте. Так что регулировать разболтанную подвеску — пустой труд. Сначала нужно ее отремонтировать.
Свести на нет все усилия разработчиков можно и другими способами. Например, хорошенько задрать заднюю часть автомобиля. Глядишь — кастер поменял знак и от динамической стабилизации остались воспоминания. И если при разгоне «спортсмен» еще сможет справиться с ситуацией, то при экстренном торможении — вряд ли. А если добавить нестандартные шины и колеса с иным вылетом, то просто невозможно предсказать, что получится в конечном итоге.

какой бывает, типы углов колес, советы автомобилистам

Все автолюбители знают или слышали о процедуре регулировке «развал-схождение». Однако не все понимают, для чего она выполняется и что регулирует. Приезжая на автомобильный сервис, при выполнении ремонта ходовой части ТС, как правило, мастер рекомендует выполнить регулировку развала и схождения колес. Сегодня мы разберемся, для чего существует данная услуга, что регулирует и насколько важная для транспортного средства.

Что такое развал-схождение для чего его нужно делать?

Развал-схождение колес

Развал-схождение автомобильных колес – это очень важная и крайне необходимая процедура регулировки углов. При неверных углах, колеса транспортного средства будут направлены под таким углом, когда начинается резкий износ поверхностного слоя шин. Иногда, автомобильные шины стираются буквально за месяц, что приводит к дорогостоящим затратам по приобретению нового комплекта шин. Углы зависят от марки и модели автомобиля, каждый производитель выставляет свои характеристики. Детально и наглядно про развал-схождение показано на видео-уроке, ниже.

Простыми словами, развал — это угол между наклоном колеса и поверхностью. Существует понятие положительного и отрицательного угла наклона колеса. При первом, угол колеса смещается внутрь, при втором наружу. В любом случае, неправильный угол будет приводить к чрезмерному износу резины.

Интересный факт: в автомобильном спорте и различных гонках, профессиональные водители выставляют отрицательный развал колес. Подобная мера позволяет улучшить реакцию рулевого колеса. От износа это не спасает, но в автоспорте комплект шин может быть использован за один круг, поэтому гонщики редко об этом беспокоятся.

Развал и схождение – это очень важные параметры ходовой части, от них зависит управляемость и безопасность автомобиля. Оба параметра одинаково важно влияют на ходовые характеристики. Многие мастера рекомендуют проверять данные параметры не реже двух раз в год. Если автомобиль эксплуатируется постоянно, процедуру лучше выполнять чаще. Если автомобиль попадает в яму или выбоину на дороге, водителю лучше сразу заехать на СТО и отрегулировать развал. При некоторых ремонтных работах по ходовой части, процедура обязательная, например – замена рычагов подвески или рулевых тяг.

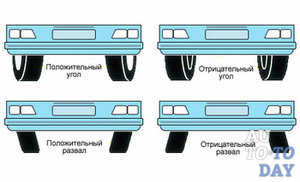

Виды развала

В зависимости от угла наклона колес, существует несколько видов развала.

1. Отрицательный.
2. Положительный.

Виды развала колес

Отрицательный развал – угол колеса смещается внутрь колесных арок. Неправильный угол приведет к преждевременному износу резины по крайней кромке колеса. Если водитель заметил, что резина начинает сильно стираться в одном месте, значит необходимо посетить автомобильный сервис.

Положительный развал – это когда угол колес смещается наружу. Аналогичная ситуация, как при отрицательном. При неправильном угле, будет происходить преждевременный износ автомобильной шины.

В любом случае, необходима срочная регулировка на профессиональном оборудовании!

Виды схождения

Схождением автомобильных колес называют угол между колесами по направлению движения. Не на всех автомобилях регулируется схождение. Некоторые транспортные средства спроектированы таким образом, что регулируется только передняя ось. Схождение измеряется в миллиметрах или в градусах и минутах.

Стоит отметить, что при неправильном схождении, очень легко определить неисправность. Достаточно повернуть колесо на небольшой скорости автомобиля, если слышен характерный скрип резины, значит нужно срочно общаться на СТО. При неправильном угле схождения, шину может «сожрать» буквально за несколько дней езды. Не пренебрегайте услугами автомобильных станций техобслуживания!

Схождение также бывает 2 видов.

1. Отрицательное.
2. Положительное.

Виды схождение колес

По аналогии с развалом, угол колеса будет направлен внутрь либо наружу транспортного средства.

Что такое кастер (кастер или кастор)?

Кастор – производные английского слов caster или castor. Стоит отметить, что оба произношения слова будут правильными. На территории постсоветских стран принято произносить кастор.

Виды кастора колес

Кастором называют угол между вертикальной проекцией оси на продольную плоскость транспортного средства. Проверка и регулировка кастора, редкая процедура, как правило, она выполняется на определенных автомобильных марках. Если говорить просто, кастор обеспечивает выравнивание колес.

Самый простой пример – когда автомобиль самостоятельно выравнивает рулевое колесо при выходе из поворота. Понятие кастор применимо даже к обычному велосипеду, за счет него можно выполнять трюк — езда на велосипеде без руля.

Что такое поперечный угол наклона оси поворота колеса?

Многие владельцы авто могут услышать подобную формулировку на СТО. Данная формулировка и есть кастор. Он выполняет главную функцию по стабилизации колес на поверхности. При правильно установленном касторе, колеса будут сами возвращаться в прямое положение, тем самым пассивно помогая водителю рулить транспортным средством.

На движение автомобиля всегда действуют силы, которые стремятся направить его в противоположное направление. К ним могут относиться углы наклона дорожного полотна, выбоины и неровности дороги, плохое равновесие колес и многое другое. При отсутствии кастора, автомобилисту пришлось бы рулить самостоятельно и вытягивать руль при каждой неровности или повороте.

Как часто надо делать развал-схождение?

С учетом качества наших дорог, процедуру проверки и регулировки лучше делать каждые 10 тыс. пробега для автомобильной классики и 20 тыс. для иномарок. Также желательно делать при сезонной смене покрышек. Данный пробег скорей относится к идеальным условиям езды. Следует учитывать некоторые факторы, которые влияют на развал.

1. Качество дорожного полотна.
2. Попадание в ямы, выбоины, удары по ходовой части.
3. Плановый и внеплановый ремонт ходовой части.
4. Замена некоторых запчастей (опоры, рычаги и прочее).
5. Чрезмерный износ покрышек.

Подобные факторы напрямую влияют на изменение углов развала, что приводит к последнему пункту – износу покрышек. Также, рекомендует проводить регулировку развала перед заменой резины с летней на зимнюю и наоборот.

Анимация развала колеса

Как уже говорилось, оптимально выставленные углы, положительно влияют на рулевые характеристики транспортного средства, позволяют сэкономить на покупке комплекта резины, удерживают автомобиль на поверхности и обеспечивают безопасное вождение.

Каждая автомастерская проводит процедуры по-разному. Существует несколько стендов – лазерные, оптические, компьютерные и прочие. Как правило, перед началом регулировки, мастер проверяет все углы наклона, правильность давления в шинах. Для регулировки, параметры атмосферного давления должны быть приведены в равное значение. После чего на автомобильные колеса крепят навесные датчики, с помощью которых мастер измеряет углы наклона. Как правило, все данные попадают на монитор компьютерной системы для последующей регулировки.

Несомненным плюсом процедуры является то, что в процессе можно попросить мастера визуально оценить состояние ходовой части и выявить неисправности. Если мастер профессионал своего дела, он легко может указать на износ шаровых, сайлентблоков и прочих расходных материалов.

Советы автолюбителям

1. Как показывает практика, автолюбитель обращается в автомастерскую, когда уже произошел износ резины или руль тянет в сторону. Рекомендуется проводить проверку развала и схождения как можно чаще. Даже новый автомобиль, купленный в автосалоне, требует регулировки!
2. Если автомобиль начало тянуть в сторону, резина быстро стирается по бокам шины – следует срочно обратиться в автосервис. Многие водители игнорируют подобные моменты, что приводит к износу и дорогостоящему ремонту ходовой части.
3. При нормальной езде, по хорошим дорогам, автопроизводители рекомендуют делать развал-схождение каждые 10-20 тысяч километров пробега. Как минимум перед сменой сезонной резины.
4. Стоит не забывать про ремонтные работы ходовой части, при которых регулировка жизненно необходима.
   • Снятие рулевой тяги.
   • Снятие шаровых с рычагами, стабилизатора.
   • Ремонт рулевой системы.
   • Снятие и ремонт амортизаторов.

Это лишь малая часть работ, после которых необходимо выполнить развал схождение.

Заключение

При выборе станции обслуживания, лучше предварительно почитать отзывы. Процедура требует особой точности и внимания. В случае если мастер сделает неправильные углы, износ резины гарантирован. Доказать, что после развала автомобиль не попадал в ямы, будет сложно!

При покупке нового автомобиля, многие мастера советуют проверять углы наклона. Очень редко производители выставляют необходимые параметры развала и схождения.

Положительное схождение (Toe-In) — КиберПедия

Положительное схождение передних колес.

Под положительным схождением понимают установку колес одной оси под углом к центральной оси автомобиля. Вершина угла установки колес при положительном схождении направлена вперед. При независимой задней подвеске колеса задней оси всегда устанавливают с положительным схождением. На передней оси колеса могут быть установлены как с положительным, так и с отрицательным схождением (обычно на переднеприводных автомобилях). Величина положительного схождения ведомых колес устанавливается в диапазоне 1,5÷3,2 мм.

При установке рулевой рейки перед осью центров колес о положительном схождении речи быть не может, в этом случает колеса получают отрицательное схождение в диапазоне 0÷2 мм.

Если рулевые рычаги устанавливаются за центрами колес (и с применением реальной рулевой трапеции) устанавливают положительное схождение в диапазоне 0÷1 мм или, при недостаточной поворачиваемости, устанавливается отрицательное схождение до 2 мм максимум.

Одной из причин применения положительного схождения на заднеприводных автомобилях является способность автомобиля поддерживать заданную траекторию движения (курсовая устойчивость). Если на автомобиле установлено положительное схождение колес, то он имеет этот стабилизирующий эффект, и при применении рулевой трапеции в повороте внутреннее (по отношению к повороту) колесо будет повернуто слегка больше, чем внешнее. Данное обстоятельство показывает преимущество установки рулевой трапеции за центрами колес. Однако, применить такое техническое решение не всегда просто на спортивном автомобиле.

Положительное схождение колес может стать причиной недостаточной поворачиваемости автомобиля из-за эффекта «борьбы» колес при неудовлетворительном изменении углов поворота внешнего и внутреннего колес. Причем на низких скоростях такое положение вещей может быть не заметно, но эффект будет нарастать с увеличением скорости. Положительное схождение передних колес является стандартом для серийных заднеприводных автомобилей. Настройка заднеприводного автомобиля на отрицательное схождение является общим способом увеличения эффективности прохождения поворотов, но она может дать и обратный эффект: автомобиль может повести себя нестабильно, особенно при тяжелом торможении.

Отрицательное схождение

Отрицательное схождение передних колес.

Положение центра «В» шарнира рулевой тяги определяется положением рулевой рейки на шасси. Расположение центров шарниров рычагов подвески и рулевой тяги на поворотном кулаке (А-В-С) должно быть таким, как показано на рисунке. То же относится к положению центров шарниров (D-E-F) на шасси. Кроме того, оси «A-D», «В-Е» и «C-F» должны быть параллельны (в плане).

Высота установки рулевой рейки определяется положением центра шарнира «В». Центр шарнира «Е» не должен быть выше или ниже центра шарнира «В» более, чем на 1,5 мм. В противном случае «ударное управление» обеспечено.

Установка отрицательного схождения передних колес является часто применяемым способом, чтобы добиться изменения углов поворота колёс. Если внутреннее (по отношению к повороту) колесо повернуто меньше или по крайней мере так же, как внешнее, автомобиль может приобрести недостаточную поворачиваемость. Предельная величина отрицательного схождения ограничена примерно 3,5 мм.

Проблемой при установке отрицательного схождения является устойчивость автомобиля при тяжелом торможении: в этом случае передние колеса имеют тенденцию к увеличению отрицательного схождения из-за податливости шарниров рулевого управления, автомобиль (даже при торможении на прямой) имеет нестабильность курса и, в худших случаях, начинает рыскать. К такому поведению автомобиля приводит установка отрицательного схождения передних колес более чем 3,5 мм (до этой величины схождение обычно не сказывается на курсовой устойчивости при торможении).

Если при тяжелом торможении автомобиль имеет плохую курсовую устойчивость, установите положительное схождение колес (примерно в 1,5 мм) и проверьте поведение автомобиля при тяжелом торможении при этой настройке. Если нестабильность курса исчезла, то причиной потери курсовой устойчивости был избыток отрицательного схождения колес. Затем установите нулевое схождение и снова проведите проверку курсовой устойчивости. Если автомобиль стал нестабильным при торможении, установите отрицательное схождение в 1,5 мм и проведите следующую проверку.

В результате тестов должна быть определена такая величина отрицательного схождения, которая обеспечивает надежность прохождения поворотов, но не приводит к потере курсовой устойчивости при тяжелом торможении.

Для обеспечения прохождения поворотов без проявления недостаточной поворачиваемости лучше избрать путь изменения геометрии рулевого привода, чем применять большие величины отрицательного схождения колес (более 3,5 мм). Изменение отрицательного развала только один из путей улучшения отклика автомобиля на поворот рулевого колеса. В идеальном случает схождение должно быть нулевым. Однако, на практике лучшие характеристики управляемости в поворотах показывает автомобиль с хорошо подобранным отрицательным схождением колес.

ВНИМАНИЕ: автомобили со слишком большим отрицательным схождением очень легко теряют курсовую устойчивость, особенно если водитель не будет внимателен на 100%.

«Ударное управление» (Bump Steer)

Под «ударным управлением» понимается наличие ударов на рулевом колесе из-за изменении схождения колес относительно дороги при наезде колеса на неровности (бугры или впадины) покрытия. В идеальном случае «ударное управление» должно отсутствовать.

Причина «ударного управления» лежит в геометрических соотношениях положения рулевой рейки, длины рулевых тяг, точек крепления и центров шаровых шарниров рычагов подвески, длины рычагов подвески.

При рассмотрении «ударного управления» во внимание должно приниматься два соображения. Во-первых, это положение центра шарнира рулевой тяги на поворотном кулаке (определяет высоту установки рулевой рейки на шасси). Во вторых, положение рейки относительно точек крепления рычагов подвески.

Положение поворотного рычага на ступице определяет вариант установки рулевой рейки. Обычно рейка располагается позади оси колёс. Желательно, чтобы точки крепления рейки имели возможность регулировки по высоте (пусть и небольшие) для приспосабливания к изменению длины рулевых тяг при регулировке схождения колес. Например, для смены положительного схождения в 1,5 мм на отрицательное схождение в 2 мм рулевые тяги нужно немного укоротить и затем соответственно сменить положение рулевой рейки.

Рулевая рейка имеет с обоих концов шаровые шарниры. Расстояние между центрами шарниров является критическим фактором при проектировании и изготовлении подвески (определение точек крепления рычагов). Тип рулевой рейки должен быть выбран до принятия основных конструктивных решений по подвеске, если Вы не хотите неожиданно получить «ударное управление».

Потенциальную возможность наличия «ударного управления» очень легко проверить. Проверка проводится с каждой стороны подвески по отдельности. Перед автомобиля приподнимают на домкрате, передние колеса устанавливают в положение прямолинейного движения и затем их снимают. Для облегчения перемещений рычагов подвески нужно снять стойку (пружину и амортизатор) или только пружину подвески. После этого рычаги подвески можно перемещать на полный ход подвески относительно легко. Изменение схождения колес при изменении хода рычагов можно наблюдать визуально или измерять. Особенно удобно определять изменение схождения колес при установленных тормозных дисках. Если при смене хода подвески меняется схождение колес, то имеет место и «ударное управление».

«Ударное управление» можно устранить или снизить его влияние небольшими перемещениями рулевой рейки вверх или вниз в точках крепления (обычно для этих целей в кронштейнах крепления рейки выполняются овальные отверстия). Если рулевая рейка изначально установлена правильно и длины тяг рулевого управления выбраны корректно, то величина изменения положения рейки относительно шасси очень небольшая.

Если полностью устранить эффект «ударного управления» не удается, по крайней мере постарайтесь сделать так, чтобы при ходе сжатия подвески схождение шло в сторону положительной величины, а при ходе отбоя — в сторону отрицательной величины. При этом будет достигаться компромисс между «ударным управлением» и креном кузова при прохождении поворотов. Например, при прохождении левого поворота левое переднее колесо при ходе отбоя подвески приобретает отрицательное схождение, правое же колесо не имеет нежелательной тенденции к положительному схождению, поскольку пружины не успевают полностью отслеживать ход подвески. Таким образом, «ударное управление» (естественно, незначительное) может на Вас поработать.

Теория «развал-схождение» — Полезные статьи

Теория «развал-схождение»

 Наверное, всем известно, что любое вмешательство в ходовую часть автомобиля влечет за собой изменения углов установки колес. Эти параметры также зависят и от других факторов (давление в шинах, износ покрышек, люфты в ходовой части и т.п.)
  Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Конструкция передней подвески большинства автомобилей мира позволяет отрегулировать: схождение (Toe), развал (Camber) и продольный наклон шкворня (Caster). Угол поперечного наклона шкворня, как правило, задан геометрией поворотного рычага и не регулируется, но по нему опытный развальщик может определить была ли машина в аварии.

Углы установки колес, определяемые с помощью стендов «развал-схождение».

Углы, определяющие расположение элементов подвески на передней оси автомобиля:

• Схождение колес (Toe)
• Развал (Camber)
• Продольный наклон оси поворота (Caster)
• Поперечный наклон оси поворота (King pin)
• Смещение оси (Set-back)

Углы, определяющие расположение элементов подвески на задней оси автомобиля:

• Схождение колес (Toe)
• Наклон или развал колеса (Camber)
• Смещение оси (Set-back)
• Линия (угол) движения (Thrust line)

  Схождение или сход (TOE) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение способствует правильному положению передних колес при различных скоростях движения и углах поворота автомобиля. В большинстве случаев схождение регулируется изменением длины боковых рулевых тяг. Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

  Развал (CAMBER) (на рисунке a-альфа)— угол между вертикалью и плоскостью вращения колеса в положении прямолинейного движения. Он способствует правильному положению катящегося колеса при работе подвески. При значительном отклонении развала от нормы также возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

   Продольный наклон шкворня (или оси поворота) (CASTER)— угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации передних колес в направлении прямолинейного движения. Ось шаровых или стойки должны стоять под углом как вилка на мотоцикле. Характерные признаки отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора, визг шин на поворотах.

  Поперечный наклон шкворня (KING-PIN) (на рисунке b-beta) — это угол наклона оси поворота (шкворня) колеса (a-b) в поперечной плоскости при виде спереди. Задается конструкцией поворотного кулака (на рисунке зеленый) и не регулируется.



  Смещение оси  (SET-BACK) — это угол, образованный линией, перпендикулярной продольной линии симметрии автомобиля и линии, проходящей через (переднюю или заднюю) ось, соединяющую центры колёс. Например, на передней оси оно возникает при неверной регулировке продольного угла наклона оси колёс (Caster-а).
Смещение оси положительно, когда правое колесо впереди (согласно направлению движения) относительно левого колеса. Оно отрицательно, когда правое колесо позади (согласно направлению движения) относительно левого колеса. Смещение заднего моста вы могли наблюдать на «Волгах»,машина едет как бы боком (кстати на  «Волге» это происходит когда ослабевает одна стремянка и мост одной стороной перемещается по рессоре вперед или назад).





  Линия осевого давления (THRUST LINE)— линию осевого давления (направление тяги) можно упрощенно понимать, как перпендикуляр к задней оси. Это несколько упрощённое понятие, так как не принимаются во внимание углы установки самих задних колёс.
Угол осевого давления или угол движения – это угол между осью симметрии автомобиля и направлением тяги.
Направление усилия на заднюю ось, называемое осевой нагрузкой, определяется схождением задних колес. Линия осевого давления определяется разницей между продольной осью симметрии автомобиля и осевыми нагрузками.
Если угол осевого давления не равен «0», то передние колеса стремятся поворачиваться в одинаковом направлении, как и задние колеса, стремясь выправить траекторию движения автомобиля в прямую линию. Как следствие, кузов будет направляться под углом к направлению движения.
Угол осевой нагрузки отрицателен, когда осевая нагрузка направлена влево к водителю, и положителен – при направлении вправо от водителя.
Угол движения должен быть равен «0» для автомобилей с правильно отрегулированными углами установки задних колёс. Угол движения (более 20′) может также о нарушении геометрии кузова.

  Клиренс — высота дорожного просвета.

  Рекомендуется перед посещением сход-развала убедиться, что давление в шинах соответствует норме (на иномарках- табличка на левой двери или стойке), износ протектора на левом и правом колесах примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы.



 Информация с сайта

http://www.shod-razval.net/
