Точки подключения автосигнализации на Chevrolet Lacetti 2007
Белый разъём за левой бочинкой:
+12 v – красный
зажигание – розовый
общий провод концевиков (-) – белый
триггер багажника (-) – синий; в варианте хэтчбека и универсала концевик багажника привязан к дверям (белый провод)
поворотники (+) – синий и голубой
датчик генератора (+) – коричневый
Жгут в левом пороге:
открытие багажника (+) – коричневый
ц.
з. запирание (-) – салатовый\белый
ц.з. отпирание (-) – желтый
бензонасос – серый
Chevrolet Lacetti седан – распиновка щитка приборов
Добавить комментарий
При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!
- Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
- Обход штатного иммобилайзера – Модули обхода иммобилайзеров
- Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
- Подключение автосигнализации к центральному замку
org/Article»> Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводовУстановка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов
Kia cerato 2018 акпп Нижний правый разем спереди блока Цз: желтый/черный,…
Автор: Crunknox
Установка автосигнализации на Lexus RX — Точки подключения, расположение и цвета проводов
Rx300 2000 провод на штатный гудок сирены в крайнем разьеме пин 5 салатовый с черным на блоке…
Автор: Drmers
Точки подключения автосигнализации на Mitsubishi i 2010
Добрый день, а где взять импульс с тахометра для запуска двигателя?
Автор: Игорь127
Установка автосигнализации на Нива — Точки подключения, расположение и цвета проводов
У меня так же срабатывало зажигание при работе поворотников.
Решилось установкой диодов на кнопку…
Автор: Mefis
Установка автосигнализации на Nissan Primera — Точки подключения, расположение и цвета проводов
Всем доброго дня!) Р12 леворульный, StarA93v2…) Установил… Сделал чип… Завел раз 10,…
Автор: Kalenkovich
- Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов
- Обход штатного иммобилайзера – Модули обхода иммобилайзеров
- Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов
- Подключение автосигнализации к центральному замку
org/Article»> Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводовУстановка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов
Kia cerato 2018 акпп Нижний правый разем спереди блока Цз: желтый/черный,…
Автор: Crunknox
Установка автосигнализации на Lexus RX — Точки подключения, расположение и цвета проводов
Rx300 2000 провод на штатный гудок сирены в крайнем разьеме пин 5 салатовый с черным на блоке…
Автор: Drmers
Точки подключения автосигнализации на Mitsubishi i 2010
Добрый день, а где взять импульс с тахометра для запуска двигателя?
Автор: Игорь127
Установка автосигнализации на Нива — Точки подключения, расположение и цвета проводов
У меня так же срабатывало зажигание при работе поворотников.
Решилось установкой диодов на кнопку…
Автор: Mefis
Установка автосигнализации на Nissan Primera — Точки подключения, расположение и цвета проводов
Всем доброго дня!) Р12 леворульный, StarA93v2…) Установил… Сделал чип… Завел раз 10,…
Автор: Kalenkovich
Установка сигнализации на Шевроле Лачетти от студии RealZvuk
Установка сигнализации StarLine A93 на Шевроле Лачетти, сигнализация клиента, от нас только работа по установке.
Установка автосигнализации на автомобиль Chevrolet Lacetti с дистанционным запуском двигателя
Автомобиль относится к легкой степени сложности при установке автосигнализации с дистанционным запуском двигателя своими руками. Разбираем подрулевую, снимаем левый порог, снимаем кожух руля, откручиваем щиток приборов и вынимаем его. За щиток приборов, возможно, установить блок автосигнализации, а антенну сигнализации установить по центру лобового стекла.
Кнопка Старт-Стоп на Лачетти
Сигнализация на Шевроле Лачетти

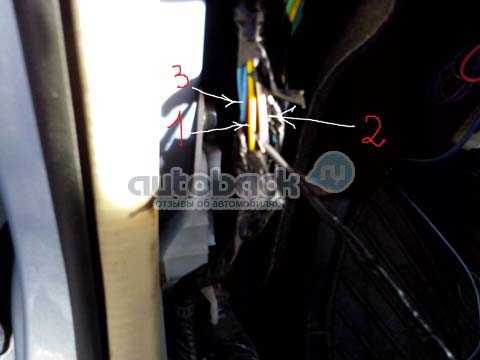

Провода начинаем прозванивать в левом пороге.
Концевик дверей фиолетовый (минусовой).
Концевик багажника розово черный (минусовой).
Поворотники голубой и синий.
Центральный замок светло синий-белый закрытие, желтый открытие. Управляются по минусу.
Стоп сигнал в левом пороге голубой провод.Провод ручника вызваниваем на большом белом разъеме щитка приборов, цвет провода фиолетово белый.
Генератор для подключения провода контроля заведенного двигателя, можно вызвонить на большом белом разъеме щитка приборов, цвет провода коричневый.

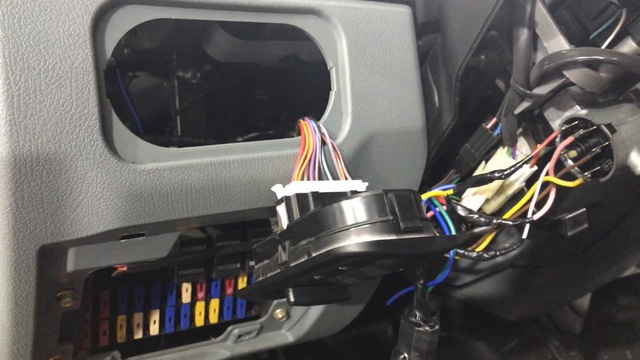

Силовые провода для подключения автозапуска двигателя, прозваниваем на замке зажигания.
Плюс постоянный красно черный.
Зажигание розовый.
2-ое зажигание оранжевый.
Стартер желтый.
ACC коричневый.Провода сирены и концевика капота протягиваем под капот, их можно протащить через штатную резинку слева под рулем ,используя специальную протяжку.

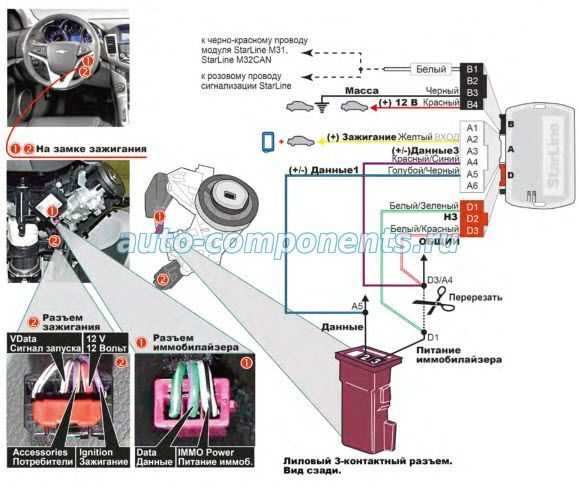

Устанавливаем обходчик иммобилайзера и подключаем его к автосигнализации.
Устанавливаем кнопку валет и датчик удара в удобном месте.
Программируем автосигнализацию согласно подключениям. Проверяем, самостоятельно установленную автосигнализацию.
Стоимость установки на Шевроле Лачетти:
Сигнализации 4500р.
Итого на данный момент стоимость данной услуги и оборудования 4500р.
По времени установка заняла 3.5 часовАвтозапуск на Chevrolet Lacetti
