Уаз 315195 хантер электросхема – Схема электропроводки УАЗ Хантер. Диагностика неисправностей ЭСУД. Особенности генератора
Электросхема уаз хантер 315195 — ProDemio.ru
Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки.
Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.
Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).
| Сила тока, А | F1 | 25 | Резерв | |
| F2 | 5 | Габаритные огни (правый борт) | ||
| F3 | 7,5 | Фара — ближний свет (правый борт) | ||
| F4 | 10 | Фара — дальний свет (правый борт) | ||
| F5 | 7,5 | Противотуманная фара (правый борт) | ||
| F6 | 5 | Плафон освещения блока предохранителей, штепсельная розетка переносной лампы | ||
| F7 | 7,5 | Сигналы торможения | ||
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации | ||
| 20 | F10 | Фонари освещения номерного знака, подсветка приборов, переключателей | ||
| 15 | F12 | Задний противотуманный фонарь | ||
| 10 | F14 | Резерв | ||
| 5 | F16 | Фара — ближний свет (левый борт) | ||
| 10 | F18 | Противотуманная фара (левый борт) | ||
| 5 | F20 | Указатели поворота в режиме маневра | ||
| F22 | Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла | |||
| 7,5 | F24 | Резерв | ||
| 5 | F26 | Дополнительный насос системы отопления (УАЗ-315148) |
1-4 -плавкие предохранители
| Сила тока, А | 1 | Клемма «30» выключателя пуска |
| 40 | Наружное освещение | |
| 40 | Подогрев топливного фильтра | |
| 90/60 | Свечи накаливания (УАЗ-315148/УАЗ-315143) |
Рис. 2. Блок силовых плавких предохранителей:
1-2 -плавкие предохранители
Элекросхемы автомобилей семейства УАЗ Хантер:
- Соединения системы управления двигателем ЗМЗ-5143.10 (дизель)
- Соединения системы управления двигателем ЗМЗ-409 (ЕВРО-0, ЕВРО-2, ЕВРО-3)
- Схема электрооборудования автомобилей УАЗ мод. 315195-025, 315195-125
- Схема электрооборудования автомобилей УАЗ мод. 315195-023, 315195-123
Содержание
УАЗ 31519 (Хантер) 2003 г.в.
УАЗ Хантер (УАЗ-315195) — полноприводный легковой автомобиль повышенной проходимости (внедорожник) для эксплуатации на дорогах всех категорий, а также по пересечённой местности.
УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль оснащён закрытым пятидверным кузовом с металлическим верхом, но в семействе предусмотрена и версия с кузовом универсал-фаэтон со складываемым матерчатым верхом на съёмных дугах.
Серийно выпускается Ульяновским автозаводом с декабря 2003 года.
Автомобили семейства UAZ Hunter — легковые, повышенной проходимости, рамной конструкции, оснащены кузовом с жесткой крышей или со съемным мягким верхом, предназначены для перевозки пассажиров и грузов по всем видам дорог.
В зависимости от комплектации на автомобили UAZ Hunter устанавливают бензиновые карбюраторные двигатели мод. УМЗ-4218.10 и инжекторные двигатели мод. ЗМЗ-409, а также дизельные двигатели ЗМЗ-5143.10.
Трансмиссия выполнена по схеме постоянного заднего привода с возможностью подключения переднего привода и оснащена демультипликатором. Передняя и задняя подвески автомобиля зависимые. Передняя подвеска рычажно-пружинная со стабилизатором поперечной устойчивости, задняя — рессорная на двух продольных полуэллиптических малолистовых рессорах. Рулевое управление типа винт-шариковая гайка-сектор, оснащено гидроусилителем. Тормозные механизмы передних колес дисковые, задних — барабанные. Стояночный тормоз активируется отдельным барабанным механизмом, расположенным за раздаточной коробкой.
1. Устройство автомобиля
1.0 Устройство автомобиля
1.1 Общие сведения об автомобиле
1.2 Паспортные данные
1.3 Ключи автомобиля
1.4 Панель приборов и органы управления
1.5 Отопление и вентиляция салона
1.6 Двери
1.7. Сиденья
1.8 Зеркала заднего вида
1.9 Освещение салона
2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации
2.1. Правила техники безопасности и рекомендации
2.2 Рекомендации по безопасности движения
2.3. Что нужно иметь в автомобиле
2.4 Эксплуатация автомобиля в гарантийный период
2.5 Обкатка автомобиля
2.6. Подготовка автомобиля к выезду
2.7 Заправка автомобиля топливом
2.8 Пользование домкратом
2.9 Буксировка автомобиля
.
3. Неисправности в пути
3.0 Неисправности в пути
3.1. Двигатель не заводится
3.2 Неисправности системы впрыска топлива
3.3. Перебои в работе двигателя
3.4. Автомобиль движется рывками
3.5 Автомобиль плохо разгоняется
3.6 Двигатель заглох во время движения
3.7. Упало давление масла
3.8. Перегрев двигателя
3.9. Аккумуляторная батарея не подзаряжается
3.11. Появились посторонние стуки
3.12. Проблемы с тормозами
3.13. Прокол колеса
.
4. Техническое обслуживание
4.0 Техническое обслуживание
4.1. Общие положения
4.3. Первое техническое обслуживание (ТО-1)
4.4. Второе техническое обслуживание (ТО-2)
4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем
4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем
.
5. Двигатель
5.0 Двигатель
5.1 Особенности конструкции
5.2 Возможные неисправности двигателя, их причины и способы устранения
5.3 Полезные советы
5.4 Проверка компрессии в цилиндрах
5.5 Снятие и установка брызговиков двигателя
5.6. Замена опор подвески силового агрегата
5.7 Замена ремня привода генератора и водяного насоса
5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия
5.9 Замена цепей и шестерен газораспределительного механизма
5.13. Замена деталей уплотнения двигателя 6.0 Трансмиссия
6.1. Сцепление
6.2. Коробка передач
6.3. Раздаточная коробка
6.4. Карданная передача
6.6. Задний мост
.
7. Ходовая часть
7.0 Ходовая часть
7.1. Передняя подвеска
7.2. Задняя подвеска
.
8. Рулевое управление
8.0 Рулевое управление
8.1 Особенности конструкции
8.2 Возможные неисправности рулевого управления, их причины и способы устранения
8.3. Рулевая колонка
8.4. Рулевая трапеция
8.5. Рулевой механизм
.
9. Тормозная система
9.0 Тормозная система
9.1 Особенности конструкции
9.2 Возможные неисправности тормозной системы, их причины и способы устранения
9.3 Прокачка гидропривода тормозной системы
9.4 Проверка и регулировка свободного хода педали тормоза
9.5. Главный тормозной цилиндр
9.6 Замена вакуумного усилителя тормозов
9.7. Замена шлангов и трубопроводов гидропривода тормозов
9.8. Тормозные механизмы передних колес
9.9. Тормозные механизмы задних колес
9.10. Регулятор тормозных сил в гидропривод.
10. Электрооборудование
10.0 Электрооборудование
10.2. Аккумуляторная батарея
10.3. Монтажные блоки
10.4. Генератор
10.5. Стартер
10.6. Выключатель (замок) зажигания
10.7. Электронная система управления бензиновым двигателем (система впрыска топлива)
10.8. Система зажигания инжекторных двигателей
10.9. Электронная система управления дизельным двигателем (система впрыска топлива)
10.10. Освещение, световая и звуковая сигнализация
10.11. Очиститель ветрового стекла
10.
11. Кузов
11.0 Кузов
11.1 Особенности конструкции
11.2. Снятие и установка бамперов
11.3. Снятие и установка подкрылков и брызговиков колес
11.4 Снятие и установка передних крыльев
11.5 Снятие и установка облицовки радиатора
11.6 Снятие и установка накладки облицовки радиатора
11.7 Снятие и установка брызговиков моторного отсека
11.8 Снятие и установка крышек люка пола
11.9 Снятие и установка полки аккумуляторной батареи
11.11. Боковые двери
11.12. Дверь задка
11.14.
12. Советы начинающему автомеханику
12.0 Советы начинающему автомеханику
12.1. Техника безопасности при проведении ремонтных работ
12.2. Инструменты
12.3 Перед началом работы
12.4. Восстановление резьбовых соединений
12.5 Советы по кузовному ремонту
.
13. Покупка запасных частей
13.0 Покупка запасных частей
13.1 Моторное масло
13.2 Пластичные смазки
13.3 Охлаждающие жидкости
13.4 Тормозная жидкость
13.5 Топливный фильтр тонкой очистки
13.6 Воздушный фильтр
13.7 Масляный фильтр системы смазки двигателя
.
14. Поездка на СТО
14.0 Поездка на СТО
.
15. Зимняя эксплуатация автомобиля
15.0 Зимняя эксплуатация автомобиля
15.1 Как подготовить автомобиль к зиме
15.2 Рекомендации по пуску двигателя в сильный мороз
15.3 Что полезно купить к зиме
15.4 Полезные зимние советы
.
16. Подготовка к техосмотру
16.0 Подготовка к техосмотру
16.1 Рекомендации
16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
.
17. Приложения
17.0 Приложения
17.1 Приложение 1. Моменты затяжки резьбовых соединений
17.2 Приложение 2. Температурный диапазон применяемости моторных масел
17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости
17.4 Приложение 4. Лампы, применяемые на автомобиле
17.5 Приложение 5. Специальные инструменты и приспособления
.
18. Схемы электрооборудования
18.0 Схемы электрооборудования
18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10
18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0)
18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195
18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125
18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123
.
Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»
на Ваш сайт.
Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123 | УАЗ 31519
Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123 УАЗ 31519
УАЗ 315195 Хантер: электросхема | Про УАЗик
Электросхема УАЗ Хантер отвечает всем европейским стандартам, несмотря на то что является полностью отечественной разработкой. Для любителей отечественных внедорожников 469-я модель УАЗа является настоящей классикой. Однако прогресс необходим, особенно если речь идет об автопроме.
Поэтому специалисты УАЗа провели модернизацию их «детища», что привело к созданию новой модели в линейке российских «вездеходов». В новенькой версии потребитель получает довольно много новшеств и доработок. Например, модернизированные узлы, агрегаты, в частности, силовой, новая, существенно доработанная электросхема УАЗ Хантер.
Хочется особенно отметить старание ульяновских конструкторов касательно электропроводки и блоков предохранителей в новой модели 315195. Она, несомненно, стала более надежной, а схемы электропроводки теперь отвечают всем европейским стандартам качества в полной мере (схема 1).
Вернуться к оглавлению
Под капотом автомобиля
Как было сказано выше, у нового ульяновского внедорожника произошли некоторые изменения в линейке используемых силовых агрегатов. Это привело к некоторым изменениям в подкапотном пространстве, что отразилось на схеме электросети. Новыми элементами в схеме электрической проводки стал блок управления электронным зажиганием, система управления работой двигателя.
Данные узлы можно назвать ключевыми новшествами обновленной модели. Стоит упомянуть о различных датчиках, главной задачей которых является фиксация параметров работы новых бензиновых и дизельных двигателей, а также о новых исполнительных электронных механизмах.
Благодаря этим техническим новшествам механическое обслуживание и диагностика новенького «вездехода» станет несколько проще, нежели в случае с более ранней версией. Особенно в этом контексте стоит упомянуть вышеуказанную электронную систему управления двигателем (далее ЭСУД).
В основе данной технологической «гордости» конструкторов стоит работа электронного контроллера. ЭСУД фиксирует абсолютно все ошибки в работе агрегата, которые системе удалось засечь. Собранная информация подается в виде цифрового кода, с помощью которого можно определить поломку.
Как выглядит диагностический разъем в новеньком «хантере», можно посмотреть на схеме 2. Проведя нехитрую процедуру диагностики, автовладелец получает исчерпывающую информацию о причине неисправности и «направление» к тому или иному элементу схемы.
Произвести диагностику можно, выполнив определенный алгоритм действий, которые предписывает инструкция. Для начала необходимо перевести рычаг зажигания в положение «Выкл.». Потом, отключив УАЗ от АКБ на 15 секунд, проделываем абсолютно те же действия в обратном порядке: подключаемся к АКБ и включаем зажигание, заводим агрегат.
Даем двигателю проработать ровно одну минуту и соединяем выводы отдельным проводом в соответствии со схемой диагностического разъема. Таким образом активируется режим самостоятельной диагностики, и система готова к работе.
Еще одним важным изменением в электрике последних модернизированных модификаций «хантера» является генератор. Примечательно, что теперь ульяновские конструкторы предпочитают снабжать внедорожник УАЗ 315195 Хантер генераторами Iskra и Bosch. Данное новшество вынудило производителя изменить подкапотную электропроводку ввиду иных разъемов подключения в более ранних версиях УАЗ.
Вернуться к оглавлению
Внутренняя «начинка»: следующая ступень эволюции
Поскольку все главные отличительные черты в подкапотной части схем электрооборудования уже описаны, то следует сказать несколько слов и о переменах внутри салона УАЗа 315195, которые, кстати, не менее масштабны в своей значимости. Сразу бросается в глаза «богатство» новой модели: новая схема электрооборудования, схема электропроводки УАЗ, а также схема предохранителей. 315195 в этой части выглядит намного предпочтительней простого как пять копеек 469.
Сразу стоит отметить новенькую приборную панель. Она стала намного информативнее и современней, что, конечно, добавило «разнообразности» в электросхемах.
Особое внимание стоит уделить схеме новых предохранителей. Блок плавких предохранителей ножевого типа в 315195-ом защищает 26 цепей внедорожника. Например, под «защитой» предохранителей будут находиться такие электроцепи: свет (ближний, дальний, габаритный), звуковой сигнал, прикуриватель, отопитель, подсветка номерного знака и многое другое (схема 3).
И, наконец, будет нелишним добавить, что в электросхеме также присутствует блок реле для защиты системы впрыска топлива. Очень даже важная вещь, если речь идет об автомобильном электрооборудовании.
Таким образом, можно с уверенностью сказать, что УАЗ 315195 Хантер — это новая ступень в эволюции отечественных внедорожников. Такая положительная динамика в развитии технологий и модернизации уже существующих наработок отечественных конструкторов, с оглядкой на лучшие европейские и американские примеры, в любом случае не может не радовать всех автолюбителей «родных» внедорожников.

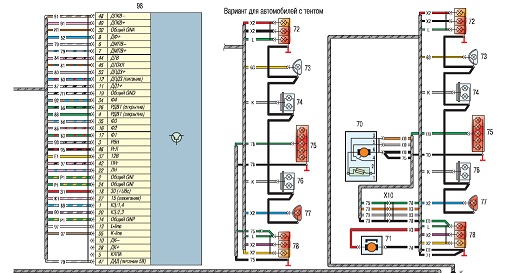

Схема Электрооборудование автомобилей мод315195-023, 315195-123 УАЗ
18.6. Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123
1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбераУАЗ 31519 | Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125
- Руководства по ремонту
- Руководство по ремонту УАЗ 31519 (Хантер) 2003 г.в.
- Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125
1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа ; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания Скачать информацию со страницы ↓ Комментарии ↓
1. Устройство автомобиля
1.0 Устройство автомобиля
1.1 Общие сведения об автомобиле
1.2 Паспортные данные
1.3 Ключи автомобиля
1.4 Панель приборов и органы управления
1.5 Отопление и вентиляция салона
1.6 Двери
1.7. Сиденья
1.8 Зеркала заднего вида
1.9 Освещение салона
2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации
2.1. Правила техники безопасности и рекомендации
2.2 Рекомендации по безопасности движения
2.3. Что нужно иметь в автомобиле
2.4 Эксплуатация автомобиля в гарантийный период
2.5 Обкатка автомобиля
2.6. Подготовка автомобиля к выезду
2.7 Заправка автомобиля топливом
2.8 Пользование домкратом
2.9 Буксировка автомобиля
3. Неисправности в пути
3.0 Неисправности в пути
3.1. Двигатель не заводится
3.2 Неисправности системы впрыска топлива
3.3. Перебои в работе двигателя
3.4. Автомобиль движется рывками
3.5 Автомобиль плохо разгоняется
3.6 Двигатель заглох во время движения
3.7. Упало давление масла
3.8. Перегрев двигателя
3.9. Аккумуляторная батарея не подзаряжается
3.11. Появились посторонние стуки
3.12. Проблемы с тормозами
3.13. Прокол колеса
4. Техническое обслуживание
4.0 Техническое обслуживание
4.1. Общие положения
4.2. Ежедневное обслуживание (ЕО)
4.3. Первое техническое обслуживание (ТО-1)
4.4. Второе техническое обслуживание (ТО-2)
4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем
4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем
5. Двигатель
5.0 Двигатель
5.1 Особенности конструкции
5.2 Возможные неисправности двигателя, их причины и способы устранения
5.3 Полезные советы
5.4 Проверка компрессии в цилиндрах
5.5 Снятие и установка брызговиков двигателя
5.6. Замена опор подвески силового агрегата
5.7 Замена ремня привода генератора и водяного насоса
5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия
5.9 Замена цепей и шестерен газораспределительного механизма
5.13. Замена деталей уплотнения двигателя
5.14. Головка блока цилиндров двигателя
5.16. Ремонт двигателя
5.17. Cистема смазки двигателя
5.18. Система охлаждения двигателя
5.19. Система выпуска отработавших газов
5.20. Система питания
5.21. Система улавливания паров топлива
5.22. Особенности конструкции дизельного двигателя
6. Трансмиссия
6.0 Трансмиссия
6.1. Сцепление
6.2. Коробка передач
6.3. Раздаточная коробка
6.4. Карданная передача
6.5. Передний мост
6.6. Задний мост
7. Ходовая часть
7.0 Ходовая часть
7.1. Передняя подвеска
7.2. Задняя подвеска
8. Рулевое управление
8.0 Рулевое управление
8.1 Особенности конструкции
8.2 Возможные неисправности рулевого управления, их причины и способы устранения
8.3. Рулевая колонка
8.4. Рулевая трапеция
8.5. Рулевой механизм
9. Тормозная система
9.0 Тормозная система
9.1 Особенности конструкции
9.2 Возможные неисправности тормозной системы, их причины и способы устранения
9.3 Прокачка гидропривода тормозной системы
9.4 Проверка и регулировка свободного хода педали тормоза
9.5. Главный тормозной цилиндр
9.6 Замена вакуумного усилителя тормозов
9.7. Замена шлангов и трубопроводов гидропривода тормозов
9.8. Тормозные механизмы передних колес
9.9. Тормозные механизмы задних колес
9.10. Регулятор тормозных сил в гидроприводе задних тормозов
9.11. Стояночный тормоз
10. Электрооборудование
10.0 Электрооборудование
10.1 Особенности конструкции
10.2. Аккумуляторная батарея
10.3. Монтажные блоки
10.4. Генератор
10.5. Стартер
10.6. Выключатель (замок) зажигания
10.7. Электронная система управления бензиновым двигателем (система впрыска топлива)
10.8. Система зажигания инжекторных двигателей
10.9. Электронная система управления дизельным двигателем (система впрыска топлива)
10.10. Освещение, световая и звуковая сигнализация
10.11. Очиститель ветрового стекла
10.12. Бачок омывателя ветрового стекла
10.13. Очиститель стекла двери задка
10.14. Бачок омывателя стекла двери задка
10.15. Электродвигатель вентилятора системы отопления и вентиляции салона
10.16. Прикуриватель
10.17. Комбинация приборов
10.18. Спидометр
10.19. Замена датчиков и выключателей
11. Кузов
11.0 Кузов
11.1 Особенности конструкции
11.2. Снятие и установка бамперов
11.3. Снятие и установка подкрылков и брызговиков колес
11.4 Снятие и установка передних крыльев
11.5 Снятие и установка облицовки радиатора
11.6 Снятие и установка накладки облицовки радиатора
11.7 Снятие и установка брызговиков моторного отсека
11.8 Снятие и установка крышек люка пола
11.9 Снятие и установка полки аккумуляторной батареи
11.10. Капот
11.11. Боковые двери
11.12. Дверь задка
11.14. Ветровое окно
11.15. Крышки люков наливных труб топливных баков
11.16. Сиденья
11.17. Зеркала
11.18. Арматура салона
11.19. Панель приборов
11.20. Отопитель
11.21. Уход за кузовом
12. Советы начинающему автомеханику
12.0 Советы начинающему автомеханику
12.1. Техника безопасности при проведении ремонтных работ
12.2. Инструменты
12.3 Перед началом работы
12.4. Восстановление резьбовых соединений
12.5 Советы по кузовному ремонту
13. Покупка запасных частей
13.0 Покупка запасных частей
13.1 Моторное масло
13.2 Пластичные смазки
13.3 Охлаждающие жидкости
13.4 Тормозная жидкость
13.5 Топливный фильтр тонкой очистки
13.6 Воздушный фильтр
13.7 Масляный фильтр системы смазки двигателя
14. Поездка на СТО
14.0 Поездка на СТО
15. Зимняя эксплуатация автомобиля
15.0 Зимняя эксплуатация автомобиля
15.1 Как подготовить автомобиль к зиме
15.2 Рекомендации по пуску двигателя в сильный мороз
15.3 Что полезно купить к зиме
15.4 Полезные зимние советы
16. Подготовка к техосмотру
16.0 Подготовка к техосмотру
16.1 Рекомендации
16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
17. Приложения
17.0 Приложения
17.1 Приложение 1. Моменты затяжки резьбовых соединений
17.2 Приложение 2. Температурный диапазон применяемости моторных масел
17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости
17.4 Приложение 4. Лампы, применяемые на автомобиле
17.5 Приложение 5. Специальные инструменты и приспособления
18. Схемы электрооборудования
18.0 Схемы электрооборудования
18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10
18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0)
18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195
18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125
18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123
схема 6. электрооборудование автомобилей мод. 315195-023, 315195-123
1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель <массы>; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера
