Электросхема УАЗ Хантер отвечает всем европейским стандартам, несмотря на то что является полностью отечественной разработкой. Для любителей отечественных внедорожников 469-я модель УАЗа является настоящей классикой. Однако прогресс необходим, особенно если речь идет об автопроме.

Поэтому специалисты УАЗа провели модернизацию их «детища», что привело к созданию новой модели в линейке российских «вездеходов». В новенькой версии потребитель получает довольно много новшеств и доработок. Например, модернизированные узлы, агрегаты, в частности, силовой, новая, существенно доработанная электросхема УАЗ Хантер.

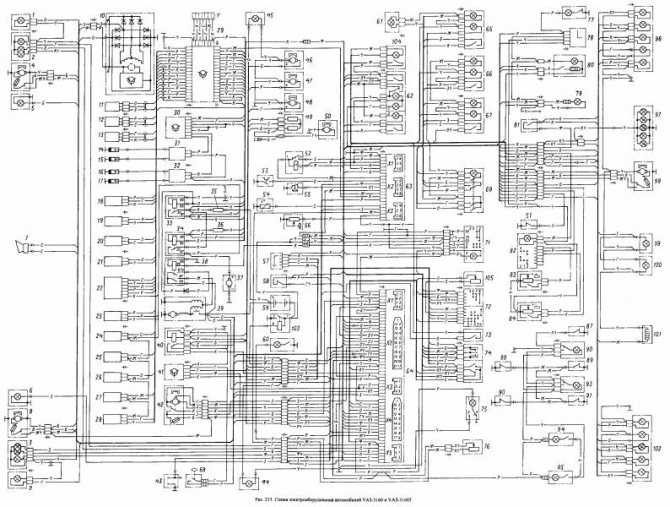

Хочется особенно отметить старание ульяновских конструкторов касательно электропроводки и блоков предохранителей в новой модели 315195. Она, несомненно, стала более надежной, а схемы электропроводки теперь отвечают всем европейским стандартам качества в полной мере (схема 1).

Под капотом автомобиля

Как было сказано выше, у нового ульяновского внедорожника произошли некоторые изменения в линейке используемых силовых агрегатов.

Это привело к некоторым изменениям в подкапотном пространстве, что отразилось на схеме электросети. Новыми элементами в схеме электрической проводки стал блок управления электронным зажиганием, система управления работой двигателя.

Данные узлы можно назвать ключевыми новшествами обновленной модели. Стоит упомянуть о различных датчиках, главной задачей которых является фиксация параметров работы новых бензиновых и дизельных двигателей, а также о новых исполнительных электронных механизмах.

Благодаря этим техническим новшествам механическое обслуживание и диагностика новенького «вездехода» станет несколько проще, нежели в случае с более ранней версией. Особенно в этом контексте стоит упомянуть вышеуказанную электронную систему управления двигателем (далее ЭСУД).

В основе данной технологической «гордости» конструкторов стоит работа электронного контроллера. ЭСУД фиксирует абсолютно все ошибки в работе агрегата, которые системе удалось засечь. Собранная информация подается в виде цифрового кода, с помощью которого можно определить поломку.

Как выглядит диагностический разъем в новеньком «хантере», можно посмотреть на схеме 2. Проведя нехитрую процедуру диагностики, автовладелец получает исчерпывающую информацию о причине неисправности и «направление» к тому или иному элементу схемы.

Произвести диагностику можно, выполнив определенный алгоритм действий, которые предписывает инструкция. Для начала необходимо перевести рычаг зажигания в положение «Выкл.». Потом, отключив УАЗ от АКБ на 15 секунд, проделываем абсолютно те же действия в обратном порядке: подключаемся к АКБ и включаем зажигание, заводим агрегат.

Даем двигателю проработать ровно одну минуту и соединяем выводы отдельным проводом в соответствии со схемой диагностического разъема. Таким образом активируется режим самостоятельной диагностики, и система готова к работе.

Еще одним важным изменением в электрике последних модернизированных модификаций «хантера» является генератор. Примечательно, что теперь ульяновские конструкторы предпочитают снабжать внедорожник УАЗ 315195 Хантер генераторами Iskra и Bosch. Данное новшество вынудило производителя изменить подкапотную электропроводку ввиду иных разъемов подключения в более ранних версиях УАЗ.

Внутренняя «начинка»: следующая ступень эволюции

Поскольку все главные отличительные черты в подкапотной части схем электрооборудования уже описаны, то следует сказать несколько слов и о переменах внутри салона УАЗа 315195, которые, кстати, не менее масштабны в своей значимости. Сразу бросается в глаза «богатство» новой модели: новая схема электрооборудования, схема электропроводки УАЗ, а также схема предохранителей. 315195 в этой части выглядит намного предпочтительней простого как пять копеек 469.

Сразу стоит отметить новенькую приборную панель. Она стала намного информативнее и современней, что, конечно, добавило «разнообразности» в электросхемах.

Особое внимание стоит уделить схеме новых предохранителей. Блок плавких предохранителей ножевого типа в 315195-ом защищает 26 цепей внедорожника. Например, под «защитой» предохранителей будут находиться такие электроцепи: свет (ближний, дальний, габаритный), звуковой сигнал, прикуриватель, отопитель, подсветка номерного знака и многое другое (схема 3).

И, наконец, будет нелишним добавить, что в электросхеме также присутствует блок реле для защиты системы впрыска топлива. Очень даже важная вещь, если речь идет об автомобильном электрооборудовании.

Таким образом, можно с уверенностью сказать, что УАЗ 315195 Хантер – это новая ступень в эволюции отечественных внедорожников. Такая положительная динамика в развитии технологий и модернизации уже существующих наработок отечественных конструкторов, с оглядкой на лучшие европейские и американские примеры, в любом случае не может не радовать всех автолюбителей «родных» внедорожников.

УАЗ 31519 | Схемы электрооборудования

УАЗ 31519

Сервисное обслуживание и эксплуатация

Руководства ￫ УАЗ ￫ 31519 (Хантер)

18.0 Схемы электрооборудования

Схема 1. Соединения системы управления двигателем  мод. ЗМЗ-5143.10 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 Схема 6. Электрооборудование автомобилей м…

18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10

1 — электронный блок управления двигателем; 2 — датчик положения коленчатого вала; 3 — датчик положения рычага ТНВД; 4 — клапан останова топливоподачи; 5 — датчик температуры охлаждающей жидкости; 6 — электромагнитный клапан управления рециркуляцией; 7 — соединительная колодка; 8 — аккумуляторная батарея; 9 — диагностический разъем; 10 — реле топливоподкачивающего насоса; 11 — электрический то…

18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)

1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 29 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — регулятор холостого хода; 11, 12 — катушки зажигания; 13, 14, 15, 16 — свечи зажигания; 17 — комбинация приборов; 18 — тахометр; 19 — сигнальная лампа ; 20 — датчик температуры воздуха во вп.

..

18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0)

1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 31 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — электромагнитный клапан продувки адсорбера; 11 — регулятор холостого хода; 12, 13, 15, 17 — свечи зажигания; 14, 16 — катушки зажигания; 18 — комбинация приборов; 19 — тахометр; 20 — сигналь…

18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195

1 — фонарь передний правый; 2 — фара правая; 3 — фара противотуманная правая; 4 — сигнал звуковой; 5 — фара противотуманная левая; 6 — фара левая; 7 — фонарь передний левый; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель.

..

18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125

1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — вык…

18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель.

..
