Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

Всем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в  тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным  усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

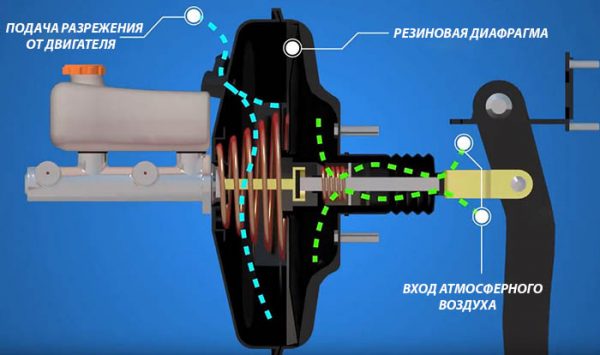

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной.  Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и  еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике.  Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах  поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную  камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

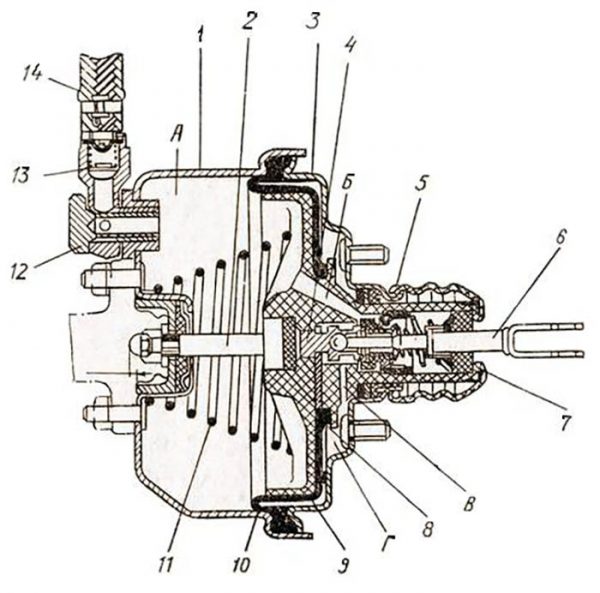

Схема внутреннего устройства

1. фланец крепления наконечника;
2. шток;
3. возвратная пружина диафрагмы;
4. уплотнительное кольцо фланца главного цилиндра;
5. главный тормозной цилиндр;
6. шпилька усилителя;
7. корпус усилителя;
8. диафрагма;
9. крышка корпуса усилителя;
10. поршень;
11. защитный чехол корпуса клапана;
12. толкатель;
13. возвратная пружина толкателя;
14. пружина клапана;
15. следящий клапан;
16. буфер штока;
17. корпус клапана;

1. вакуумная камера;
2. атмосферная камера;
3. каналы
4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

• снижение эффективности торможения;
• троение двигателя на холостых оборотах;
• педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Похожие статьи

устройство и 3 способа его проверки

Содержание статьи

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

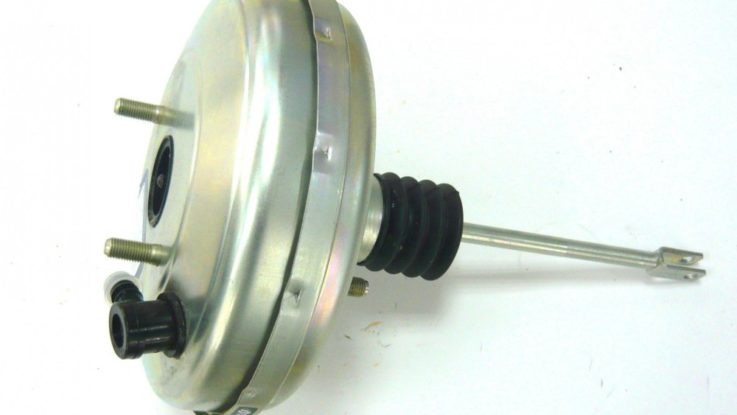

Что такое вакуумный усилитель тормозов и зачем нужен

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

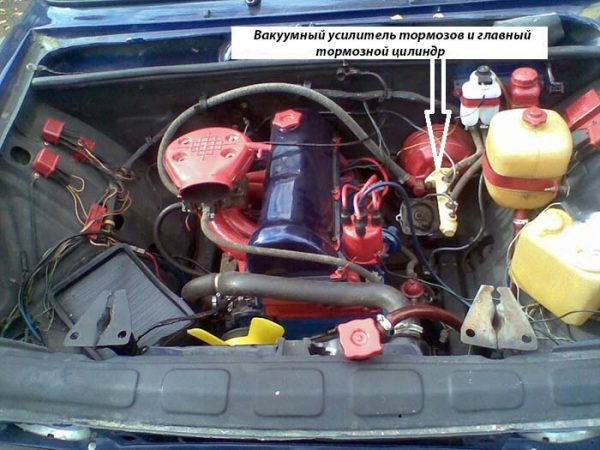

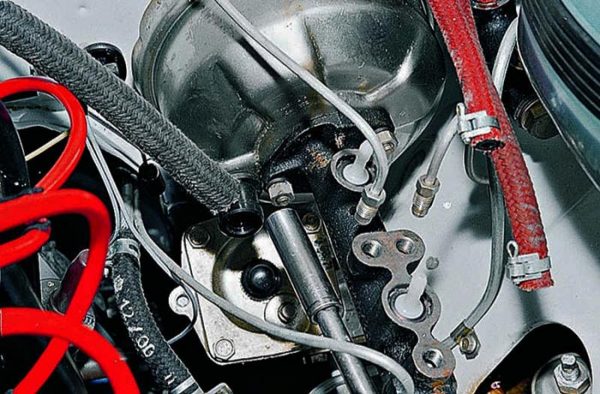

Устройство и месторасположение

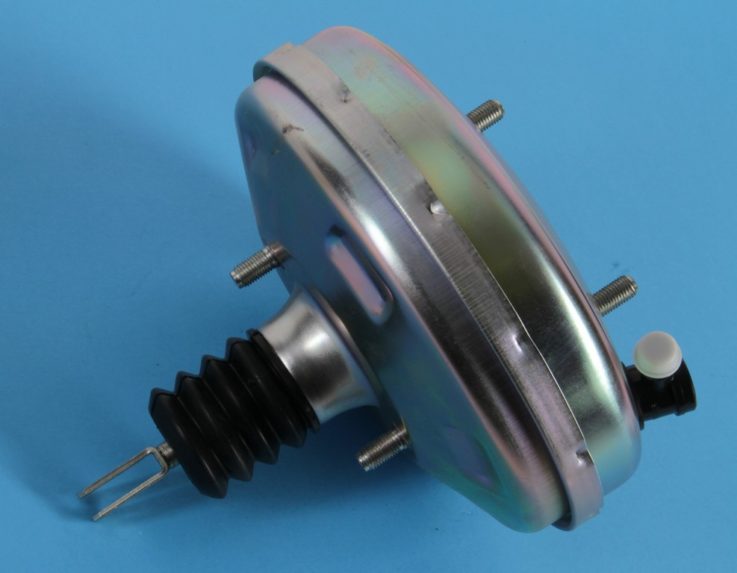

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

• корпус;
• диафрагма для двух камер;
• специальный следящий клапан;
• шланг вакуумного усилителя тормозов;
• толкатель тормозной педали;
• шток поршня от основного тормозного гидроцилиндра;
• возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

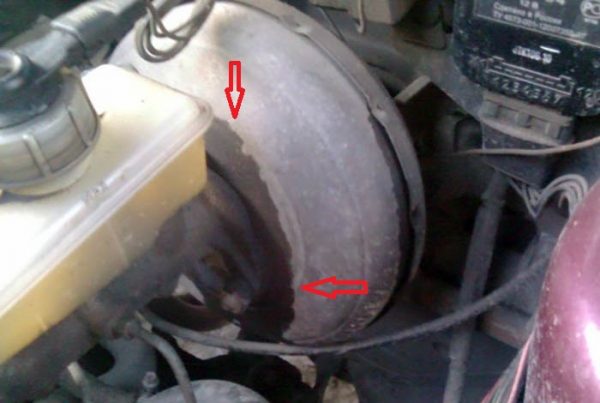

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

• необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
• сниженная величина хода тормозной педали;
• торможение продолжается после отжатия педали;
• неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
• присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
• полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

1. Потеря герметичности шланга.

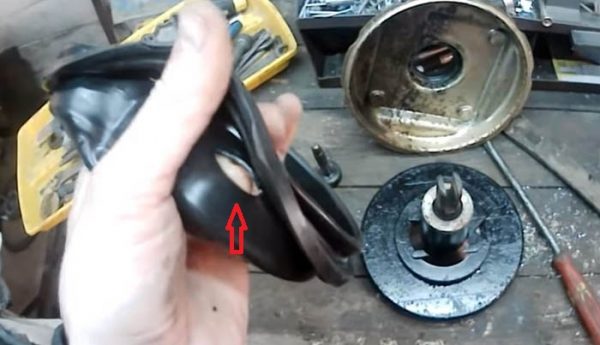

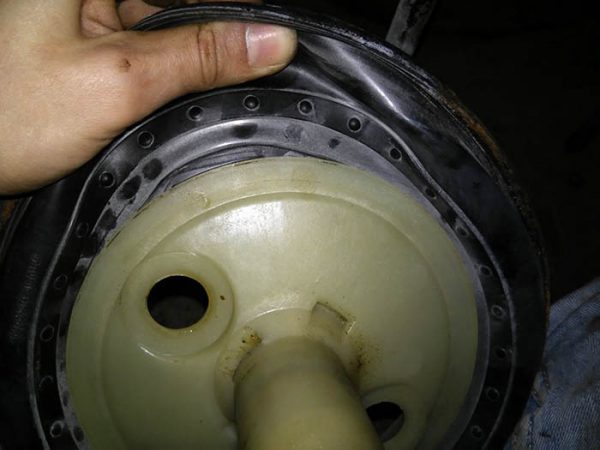

2. Неисправность диафрагмы.
3. Потеря основных свойств встроенных клапанов.
4. Общее нарушение герметичности камер.
5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

1. Нужно завести и прогреть двигатель.
2. Следует заглушить его.
3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

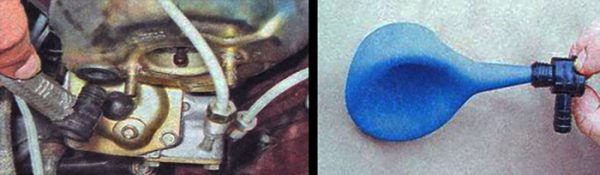

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

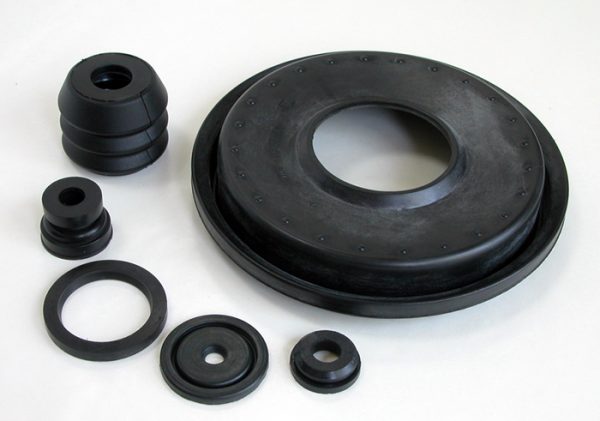

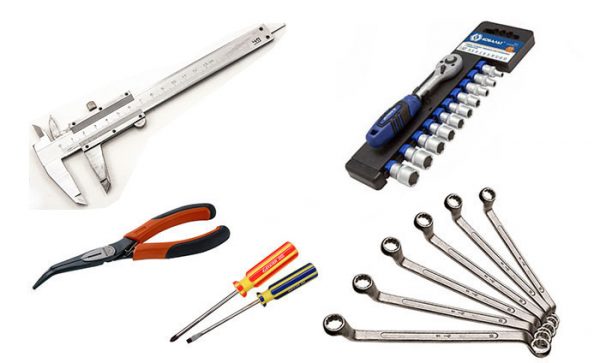

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

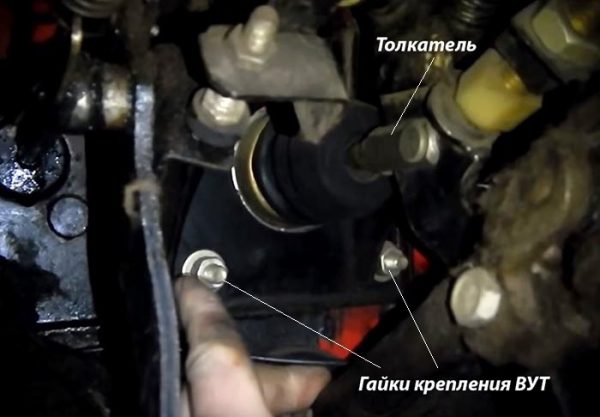

1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.

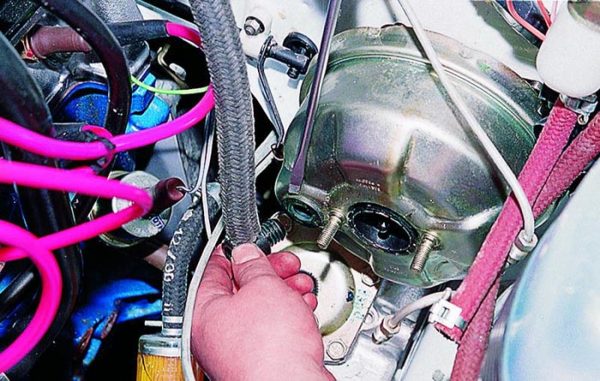

3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.

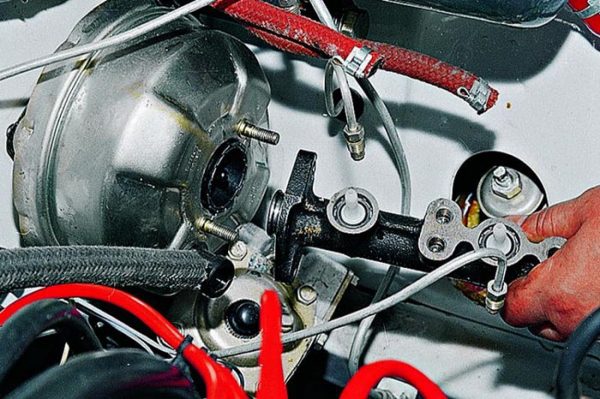

4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.

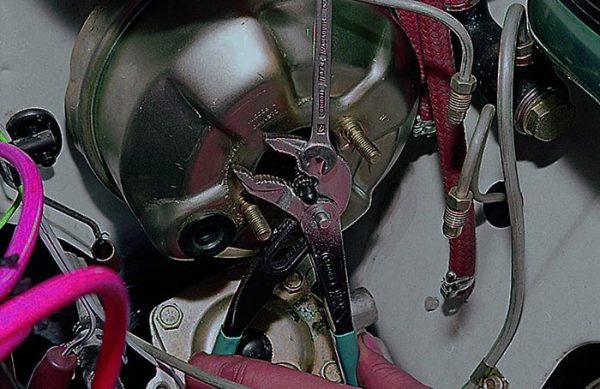

5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

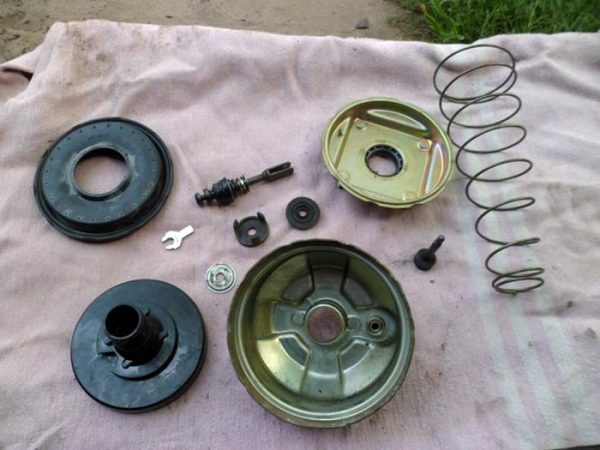

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

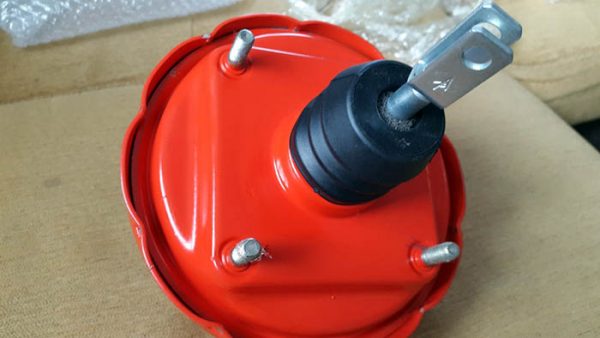

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как устроен вакуумный усилитель тормозов? Принцип работы и 3 простых способа проверки его исправности

Чтобы свести к минимуму усилия водителя, при попытке остановить полностью или просто замедлить тяжелое транспортное средство, используется специальный вакуумный усилитель тормозов. Работа данного элемента основана на применении такого процесса, как разрежение. Вакуумный усилитель тормозов расположен в таком месте и работает так, чтобы даже при самом слабом усилии на педаль, образовался значимый тормозящий фактор.

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Содержание статьи

Что такое вакуумный усилитель тормозов и зачем нужен?

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком. Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство. Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы. Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

Устройство и месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

• корпус;
• диафрагма для двух камер;
• специальный следящий клапан;
• шланг вакуумного усилителя тормозов;
• толкатель тормозной педали;
• шток поршня от основного тормозного гидроцилиндра;
• возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.

Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.

В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.

Принцип действия

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха. В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла. Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

• необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
• сниженная величина хода тормозной педали;
• торможение продолжается после отжатия педали;
• неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
• присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
• полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

1. Потеря герметичности шланга.
2. Неисправность диафрагмы.
3. Потеря основных свойств встроенных клапанов.
4. Общее нарушение герметичности камер.
5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов. Первый заключается в следующих действиях:

1. Нужно завести и прогреть двигатель.
2. Следует заглушить его.
3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель. Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха. Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.



Вакуумный усилитель тормозов ВАЗ 2107 – все что нужно о нем знать

Добрый день дорогие друзья. Познакомившись со схемой тормозной системы ВАЗ 2107, мы не уделили должного внимания важной ее детали – вакуумному усилителю тормозов. Мы вкратце затронули его назначение, какую роль он играет в замедлении автомобиля. Так как этот узел очень важен, предлагаю рассмотреть его подробно со всех сторон.

В этом уроке выучим: из чего он состоит, как он работает, какие неисправности могут его сопровождать в процессе эксплуатации. Научимся проверять вакуумник перед покупкой, после снятия с автомобиля. В предложенных видео посмотрите, как правильно менять вакуумный усилитель на Ваз 2107. Начнем разговор с его конструкции и описания основных его элементов.

Из чего он состоит

1. Корпус
2. Мембрана (диафрагма)
3. Штуцер, для отбора воздуха из камеры
4. Перепускной и атмосферный клапан
5. Воздушный фильтр
6. Толкатель педального узла и шток поршней главного тормозного цилиндра

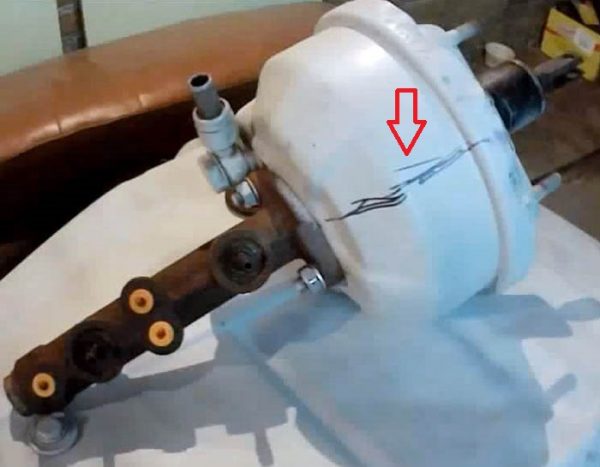

Корпус состоит из двух частей, разделенных между собой резиновой мембраной или диафрагмой. Первая часть, находится ближе к главному цилиндру – вакуумная камера. В ней, от впускного коллектора или карбюратора через шланг и штуцер с обратным клапаном, создается разряжение (вакуум).

Вторая – атмосферная, она имеет связь с наружным воздухом. Такое разделение необходимо для выполнения им основной задачи – помощи водителю при торможении, для уменьшения усилия на педаль при нажатии.

Диафрагма разделяет корпус на две камеры. Она выполнена из резины, чтобы всегда оставаться эластичной. Не допускается разрыва ее. В этом случае эффективность вакуумника снижается, возникают проблемы при работе двигателя, об этом ниже.

Штуцер соединяет полость корпуса с вакуумом с впускным коллектором двигателя в инжекторных «семерках», или корпусом карбюратора под дроссельными заслонками при помощи гибкого шланга. Он снабжен обратным клапаном. Это уберегает вакуумный усилитель от попадания в него выхлопных газов. Такое может происходить при не полном закрытии впускных клапанов двигателя. Отработанные газы «прорываются» во впускной коллектор, через шланг и могут повредить мембрану.

Вторая функция клапана – в случае остановки двигателя дать возможность экстренно затормозить. Он закроется, сохранив в камере вакуум. Этого для одного, двух нажатий будет достаточно.

Воздушный фильтр расположен со стороны педального узла. Он препятствует проникновению пыли, мусора из окружающей среды в полость усилителя.

В корпусе присутствует два раздельных штока. Первый связан с педалью тормоза в салоне, второй – с поршнями главного тормозного цилиндра. В случае, если водитель держит ногу на тормозе, но не давит на него, не было воздействия на главный цилиндр. Это нужно, чтобы тормоза не активировались, не увеличивался износ тормозных колодок. Как это работает – поговорим ниже.

Как работает

Принцип работы вакуумного усилителя тормозов на ваз 2107 можно разделить на три этапа, каждый из которых рассмотрим подробно.

Педаль тормоза не нажата (исходное состояние)

В этом положении, при работающем моторе, создается в вакуумной камере разряжение. Перепускной клапан открыт, атмосферный закрыт. Через перепускной в обеих камерах вакуумного усилителя уравнивается давление (вакуум). Поэтому воздействие на диафрагму, соответственно на шток главного цилиндра, не оказывается. Тормозные механизмы автомобиля не задействованы.

Если будет разность давления между полостями корпуса вакуумника, то с той стороны, где выше, оно будет давить на мембрану, которая в свою очередь, надавит на толкатель поршней тормозного цилиндра. Это воздействие будет минимальным, но этого будет достаточно, чтобы тормозные колодки «прикусили» механизмы тормозов. Водитель замедления не почувствует, но износ колодок увеличится.

Нажмите на картинку, чтобы увеличить ее

Жмем на педаль тормоза и отпускаем ее

В таком положении начинает двигаться толкатель, связанный с педальным узлом. Его движение закрывает перепускной клапан и открывает воздушный. Через него из атмосферы сквозь фильтр поступает воздух в воздушную камеру. В ней создается область с атмосферным давлением.

Так как с двух сторон мембраны разное давление – с одной стороны разряжение, с другой атмосферное, то оно начинает «давить» на мембрану. Она прогибается по ходу движения толкателя в сторону ГТЦ, тем самым минимизируя усилие водителя, которое он должен затратить, чтобы продавить педаль тормоза. Шток толкает поршня тормозного цилиндра, задействуются тормозные механизмы колес и авто тормозит.

Нажмите на картинку, чтобы увеличить ее

Водила отпускает педаль. Сила, действующая на толкатель вакуумного усилителя, прекращается. Под действием возвратной пружины шток тормозного цилиндра возвращается в исходное положение. При возврате обоих штоков закрывается атмосферный клапан и открывается перепускной. Давление с разных сторон диафрагмы уравнивается (там и там вакуум) и она принимает начальное положение.

Нажмите на картинку, чтобы увеличить ее

Педаль слегка нажата

Бывают такие случаи, когда автовладелец держит ногу на педали тормоза, но не нажимает. Это бывает в случае, когда он готовится к торможению, ведя впереди препятствие или яму на дороге, или просто положил ее «на всякий случай», наготове. Часто такое положение бывает у новичков, напряженных за рулем. Опасаясь ДТП, держат ногу на сцеплении, что приводит к его поломке или прижимая тормоз.

Как говорилось выше, при нажатии на педаль, начинают работать поршня в главном тормозном цилиндре, а значит колодки «прикусывают» диски. Даже небольшое усилие, может вызвать срабатывания системы. Водитель его не заметит, но колодки будут стираться, при постоянном касании с тормозным диском.

Чтобы избежать повышенного износа, предусмотрен «свободный ход» педали, который можно настроить. Кроме этого, в вакуумнике есть резиновый буфер штока, соединяющий его с поршнем толкателя.

Если нога лежит на педали, но не нажимает на нее, то за счет веса ступни и обуви выбирается свободный ход и тормоза не задействуются. В случае, если холостой ход не настроен правильно, то, положив ногу на тормоз, шток начнет придавливать поршня главного цилиндра. Чтобы этого не случилось, используется буфер. В него упирается поршень толкателя, с другой стороны его подпирает «упругость» тормозной жидкости и возвратные пружины. Для преодоления этого сопротивления, нужно сильнее продавить педаль, массы ноги для этого не достаточно.

Нажмите на картинку, чтобы увеличить ее

Видео, как работает вакуумник в автомобиле (без перевода):

Неисправности вакуумного усилителя тормозов

Главная неисправность – отсутствие вакуума, нет разряжения там, где оно должно быть, то есть в вакуумной камере.

Как это проявляется?

Тормоза в автомобиле стали «деревянными», для срабатывания нужно приложить не мало сил на педаль. Это равносильно, если жать на тормоз при заглушенном моторе. Причиной тому – подсос воздуха.

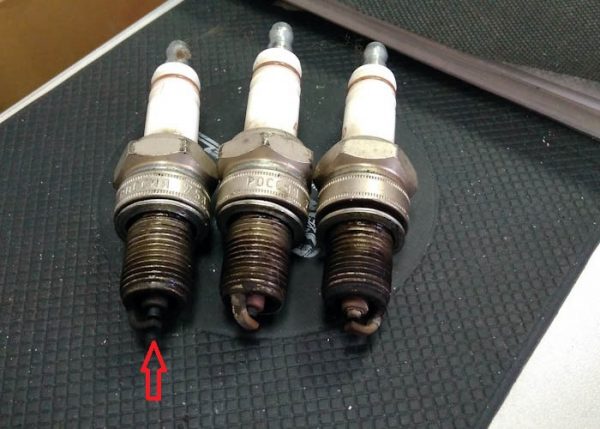

Кроме этого, на карбюраторных «семерках», при нажатие на педаль тормоза, заметно падение оборотов двигателя на холостом ходу. Отпустив – обороты возвращаются к нормальным показаниям. Потому что из-за не герметичности элементов усилителя, «лишний» воздух попадает в карбюратор, обедненная топливная смесь. В инжекторных машинах этого может не наблюдаться, так как количество воздуха и бензина контролирует компьютер.

Места подсоса

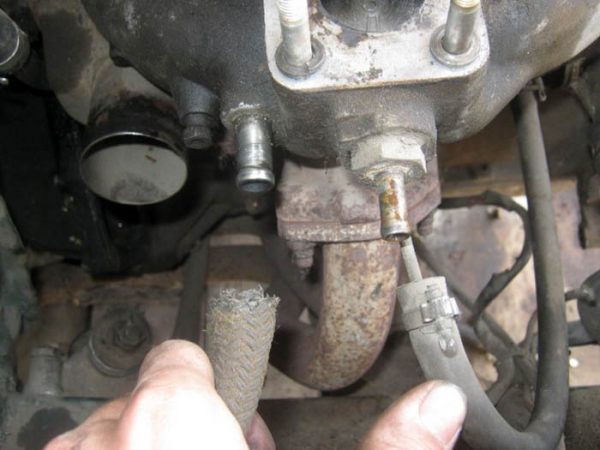

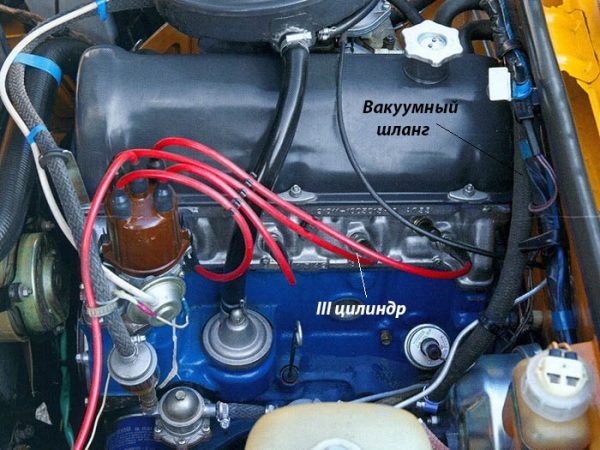

1. Шланг, соединяющий вакуумник с впускным коллектором или карбюратором.

Кроме негативного влияние на работу усилителя тормозов, дополнительный воздух в впускном коллекторе или карбюраторе из шланга влияет на качество холостых оборотов двигателя и его работоспособность в целом;

2. Порванная резиновая мембрана внутри корпуса. Две камеры сообщаются друг с другом, давление в них уравнивается. Нет вакууму – нет помощи;

3. Неисправность перепускного клапана.

При нажатии на тормоз в салоне можно услышать отчетливый звук присоса воздуха через толкатель в камере усилителя. При этом вакуумный усилитель тормозов ВАЗ 2107 «шипит». Это происходит, если клапан не закрылся, а атмосферный уже открылся, через него слышно «шипение» в салоне. Наоборот, при отпускании педали слышно отчетливое шипение в салоне. В этом случае не закрылся атмосферный клапан, а перепускной открыт.

4. Заклинивание обратного клапана патрубка усилителя.

Это случается редко, но если он закрыт, то не будет создаваться разряжение в камере, значит, помощи механизма не ждите.

Как проверить вакуумный усилитель на автомобиле

Способ 1

На заглушенном двигателе нажимаем на педаль тормоза несколько раз. С каждым нажатием почувствуется увеличение усилия, прилагаемое на педаль. На пятый нажим фиксируем ногу на тормозе в нажатом положении. Заводим двигатель, она должна немного провалится. Сила, с которой жмете, должна уменьшится и нога немного «просядет».

Если так получилось, значит все хорошо, усилитель исправен. Потому что, с каждым нажимом вакуум в камере уменьшается, сильнее приходится давить на педаль, чтобы ее продавить полностью. Заведя мотор, через шланг высасывается воздух из камеры впускным коллектором, образуется разрежение, вакуумник начинает работать, чувствует облегчение при удержании педали в нажатом положении. Под действием усилий ноги она «проваливается».

Способ 2

Запустили двигатель, дали поработать минуту и заглушили его. Жмем на тормоз. Если при первом нажатии он, как и должен, с легкостью «провалился» до упора, а при последующих нажатиях продавить до конца становится все труднее, то усилитель исправен.

Заглушив ДВС, закрывается обратный клапан, сохраняя вакуум в камере усилителя. При первом нажатии он притягивает диафрагму и вы с легкостью нажимаете на педаль. При последующих нажатиях, давление в камерах уравнивается, вам нужно приложить больше усилий, чтобы «утопить» педальку до упора.

Способ 3

На заведенном моторе жмем на тормоз. Держим педаль в нажатом положении и глушим двигатель. Не убирая ногу, вы почувствуете, что педаль начинает сопротивляться вашему нажатию с каждой минутой все сильнее, значит, есть присос воздуха, вакуумник не исправен.

В этом случае не герметичность элементов механизма уравнивает давление в камерах, а так как нет источника разряжения, двигатель не работает, система пытается вытолкать шток в исходное положение. Вы ощущаете увеличение давления на ногу. Чтобы удержать педаль в полностью выжатом положении нужно сильнее давит на нее.

Видео, как самостоятельно проверить вакуумный усилитель на жигулях:

После подобных проверок нужно деталь снять с автомобиля и заменить ее на новую. Как это сделать – читайте ниже.

Замена вакуумного усилителя ВАЗ 2106-07

Для этого нам понадобится:

1. Накидной ключ или головка на «13»
2. Отвертка

Как заменить вакуумный усилитель на классике

1. Лезем в салон и отсоединяем фиксатор штифта, который соединяет педаль тормоза с усилителем

2. Вытягиваем штифт, освобождая толкатель ВУТ от педального узла

3. Головкой или ключом выкручиваем гайки крепления вакуумника к стенке моторного отсека

4. Переходим под капот и выкручиваем две гайки главного тормозного цилиндра (ГТЦ) от корпуса вакуумного усилителя

5. Аккуратно отгибаем тормозной цилиндр от усилителя, чтобы не повредить трубки тормозной системы. Проверяем посадочное место ГТЦ к ВУТ, если оно в потеках тормозной жидкости – желательно заменить цилиндр или отремонтировать, исключив протечки торцевой манжеты. В противном случае, диафрагма нового вакуумника потеряет свою эластичность от контакта с тормозной жидкостью и порвется

6. Вынимаем механизм из стенки моторного щита

Установка производится в обратной последовательности. Не забываем отрегулировать вылет штока (он должен быть 1,05-1,25 мм) и свободных ход педали. Перед тем как устанавливать новую деталь, ее нужно проверить перед покупкой. Как это сделать – сейчас поговорим.

Видео самостоятельной замены вакуумного усилителя тормозов на классике:

Как проверить вакуумный усилитель тормозов при покупке

Перед покупкой новой запчасти, ее качество можно оценить визуально – не должно быть явных повреждений элементов: корпуса, пыльников, кожухов, выступающих частей толкателя и штока. Если он продается со штуцером и обратным клапаном, то проверяем его на герметичность (клапан). Для этого нужно дунуть в штуцер со стороны подключения шланга, если воздух не будет выходить с другой стороны, то клапан исправный. Также можно воспользоваться резиновой грушей – выдавил с нее воздух, вставил в штуцер со стороны подключения вакуумника, если груша осталась в сжатом состоянии, то клапан держит.

Таким же образом проверяем сам механизм. Для этого пригодится мыльный раствор и сжатый воздух. Эту проверку проводим в гаражных условиях, поэтому после покупки усилителя, обязательно берем чек с магазина, чтобы можно было вернуть его, если обнаружится его неисправность.

В гараже мылим место вальцовки двух половинок механизма, пыльники, манжеты, все места, где может быть подсос воздуха. Вынимаем штуцер. Сжатый воздух от компрессора направляем в получившееся отверстие и наблюдаем. Где появляются пузыри, там нарушена герметичность, вакуумный усилитель бракованный.

Важно, нельзя вставлять в отверстие от штуцера шланг компрессора, давление в нем большое, можно повредить им мембрану и другие элементы механизма. Этот процесс хорошо видно на видео ниже.

Заключение

Как видите, вакуумный усилитель тормозов – важная деталь в тормозной системе автомобиля. Его неисправность может привести к снижению эффективности торможения машины в целом, поэтому нужно периодически проводить проверки и следить за его исправностью. Его можно отремонтировать, продаются ремкомплекты для него, но завальцевать две половинки будет проблематично. Поэтому рекомендуется покупать новый, тем более, он стоит недорого для ВАЗ 2106-07.

Всем удачи! Если понравился урок, то ставьте лайки, делитесь им с друзьями.

Видео по теме:

---

Схема работы вакуумного усилителя тормозов.

Для улучшения эксплуатационных характеристик тормозной системы, которой оборудуется современный автомобиль, используется устройство, которое называется вакуумный усилитель тормозов. Он позволяет увеличить давление на тормозные колодки после нажатия водителем на педаль. Это делает управление автомобилем более комфортным, позволяя человеку меньше утомляться при езде.

Вакуумный блок монтируется непосредственно на главный тормозной цилиндр и состоит из корпуса, в котором

заключена диафрагма, толкатель и следящий клапан. Движет поршнем главного тормозного цилиндра специальный шток, возвращает его на место специальная пружина.

Диафрагма, разделяющая корпус вакуумного усилителя, герметична. Со стороны, которая находится ближе к тормозному цилиндру со штоком, находится вакуумная камера. С другой стороны расположена атмосферная камера — в ней располагается толкатель.

Вакуумная камера подключается к впускному коллектору двигателя после дроссельной заслонки.

Это и есть источник разрежения. Если есть необходимость в постоянной работе вакуумного усилителя, то таким источником может являться обычный электронасос, создающий вакуум. Причем в дизельных двигателях, по причине недостаточного разрежения во впускном коллекторе, без использования такого насоса просто не обойтись. Вакуумная камера обязательно оборудуется обратным клапаном, который поддерживает разрежение при отключенном источнике или его поломке.

Атмосферная камера усилителя оборудована следящим клапаном и через него может соединяться с вакуумной камерой в стандартном положении или с атмосферой при нажатии на педаль тормоза. Перемещает этот клапан специальный толкатель, который напрямую связан с педалью тормоза.

В вакуумной камере находится шток, соединенный с диафрагмой, который выходит на главный тормозной цилиндр. Двигающаяся после нажатия на тормоз диафрагма приводит в движение шток и главный цилиндр, активизируя тормозную систему автомобиля. После того, как педаль тормоза отпускается, возвратная пружина выталкивает диафрагму на место и торможение прекращается.

Для того, чтобы вакуумный усилитель срабатывал при экстренном торможении, в него включается специальная система. Она представляет собой дополнительный привод штока, работающий на электромагнитном принципе. Усилитель, оборудованный такой системой, быстрее реагирует на нажатие педали тормоза.

Вакуумный усилитель работает за счет силы, которая обусловлена разницей давлений на диафрагму вакуумной и атмосферной камер, возникающей при нажатии на педаль тормоза. Когда педаль не нажата, клапан уравнивает давления в этих камерах.

Нажатие педали тормоза через толкатель воздействует непосредственно на следящий клапан. Он закрывается, разделяя атмосферную и вакуумную камеру. В атмосферную камеру поступает воздух, создавая в ней давление. Поскольку давление оказывается на одну и ту же диафрагму с обеих сторон, возникает разница сил, преодолевающая сопротивление возвратной пружины и выжимающая шток главного тормозного цилиндра.

Важной особенностью вакуумного усилителя является то, что он просто создает дополнительную силу на штоке главного тормозного цилиндра. Это значит, что водитель может регулировать его работу силой нажатия на педаль тормоза. Чем сильнее нажатие, тем более резко будет тормозить автомобиль за счет увеличения эффективности работы усилителя.

Когда педаль тормоза отпущена, следящий клапан снова соединяет вакуумную камеру с атмосферной, давления в них уравниваются и сила пропадает. Возвратная пружина устанавливает диафрагму обратно на место.

Выигрыш в силе при использовании вакуумного усилителя получается в 3-5 раз. Для еще большего дополнительного усилия используются устройства с большим количеством камер и увеличенной диафрагмой.

1. фланец крепления наконечника;
2. шток;
3. возвратная пружина диафрагмы;
4. уплотнительное кольцо фланца главного цилиндра;
5. главный цилиндр;
6. шпилька усилителя;
7. корпус усилителя;
8. диафрагма;
9. крышка корпуса усилителя;
10. поршень;
11. защитный чехол корпуса клапана;
12. толкатель;
13. возвратная пружина толкателя;
14. пружина клапана;
15. следящий клапан;
16. буфер штока;
17. корпус клапана;

• А – вакуумная камера;
• В – атмосферная камера;
• С, D – каналы



проверка, регулировка и замена, инструкции с фото и видео

Вакуум-усилитель системы тормозов ВАЗ 2107 считается надёжным агрегатом, поскольку выходит из строя довольно редко. Первые неполадки элемента возникают спустя 150–200 тыс. км пробега. В случае обнаружения неисправности проблема решается двумя путями — полной заменой либо ремонтом узла. Изучив конструкцию и принцип работы усилителя, мастеровитый хозяин «семёрки» может реализовать оба варианта самостоятельно.

Назначение и расположение агрегата

Первые классические модели «Жигулей» (ВАЗ 2101–2102), выпускавшиеся без усилителей, отличались «тугой» педалью тормоза. Для резкой остановки машины автолюбителю приходилось прилагать значительное усилие. В 70-х годах прошлого столетия производитель начал оснащать автомобили вакуум-усилителями (сокращённо — ВУТ), значительно повышающими эффективность торможения и облегчающими работу водителя.

Агрегат в виде металлического «бочонка» установлен на переборке между моторным отсеком и салоном ВАЗ 2107, со стороны водительского места. Точки крепления ВУТ:

• корпус прикручен к перегородке 4 гайками М8;
• спереди к усилителю на 2 шпильках М8 крепится главный тормозной цилиндр;
• нажимной толкатель элемента выходит внутрь салона и стыкуется с рычагом педали тормоза.

Вакуум-усилитель тормозной системы располагается на стенке перегородки между салоном и подкапотным пространством

Задача усилителя — помогать водителю надавливать на шток главного тормозного цилиндра, используя силу вакуума. Последний создаётся с помощью разрежения, отбираемого у двигателя через специальный патрубок.

Шланг отбора вакуума присоединяется к впускному коллектору со стороны канала, ведущего к III цилиндру. Второй конец патрубка подключается к штуцеру обратного клапана, установленного снаружи корпуса ВУТ.

Вакуумный патрубок ВУТ (слева на фото) подсоединяется к штуцеру на всасывающем коллекторе

По сути, вакуумный усилитель выполняет за водителя физическую работу. Последнему достаточно слегка надавить на педаль, чтобы автомобиль начал замедляться.

Устройство и принцип действия ВУТ

Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):

1. Корпус цилиндрической формы.
2. Шток нажимной главного тормозного цилиндра.
3. Крышка, соединяемая с корпусом путём точечной вальцовки.
4. Поршень.
5. Перепускной клапан.
6. Толкатель педали тормоза.
7. Фильтр воздушный.
8. Буферная вставка.
9. Внутренний пластмассовый корпус.
10. Резиновая мембрана.
11. Пружина для возврата внутреннего корпуса с мембраной.
12. Присоединительный штуцер.
13. Обратный клапан.
14. Вакуумный патрубок.

    Внутренняя полость усилителя разделена резиновой диафрагмой на 2 рабочих камеры

Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.

Агрегат способен функционировать в 3 режимах:

1. Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
2. Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
3. Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.

За счёт разницы давлений в двух камерах мембрана помогает давить на шток главного цилиндра

После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.

Прорыв газов во впускной коллектор и далее, в усилитель тормозов, случается на крайне изношенных двигателях. Причина — неплотное прилегание впускного клапана к седлу головки цилиндров. На такте сжатия поршень создаёт давление порядка 7—8 Атм и выталкивает часть газов обратно в коллектор. Если обратный клапан не сработает, они станут проникать в вакуумную камеру, снижая эффективность работы ВУТ.

Видео: как работает вакуум-усилитель тормозов

Неисправности усилителя тормозов

Поскольку замещение тормозного усилия производится с помощью вакуума, большинство неисправностей ВУТ связано с потерей герметичности:

• пробой резиновой диафрагмы вследствие критического износа;
• всасывание воздуха по краю корпуса — на стыке между двумя крышками;
• то же, сквозь сальник на штоке ГТЦ;
• проблемы со шлангом отбора разрежения — трещины либо подсос в местах соединений.

  Типичная неисправность ВУТ — изношенная диафрагма рвётся и пропускает воздух

Значительно реже встречается отказ внутреннего перепускного клапана, засорение воздушного фильтра и усадка пружины от естественного износа. В очень редких случаях пружина ломается на 2 части.

Однажды мой знакомец столкнулся с интересным эффектом – «семёрка» намертво затормаживалась после запуска двигателя. Неисправности предшествовал постоянный перегрев тормозных дисков и барабанов на всех колёсах. Оказалось, внутри вакуумного усилителя произошли сразу 2 поломки — вышел из строя клапан и сломалась возвратная пружина. При попытке завести мотор ВУТ автоматически срабатывал от вакуума, самопроизвольно выжимая шток основного цилиндра. Естественно, все тормозные колодки схватывали — сдвинуть авто с места было невозможно.

Иногда между фланцем ГТЦ и вакуум-усилителя наблюдается протечка тормозной жидкости. Но эта проблема не относится к поломкам ВУТ, потому что жидкость подтекает из главного цилиндра. Причина — износ и потеря герметичности уплотнительных колец (манжет) внутри ГТЦ.

Мокрота вокруг посадочного фланца указывает на протечку тормозной жидкости из ГТЦ

Диагностика неполадок

Первый признак потери герметичности вакуумного усилителя — отнюдь не ухудшение тормозов, как описывают неисправность многие источники в интернете. Когда воздух только начинает просачиваться сквозь прохудившуюся мембрану, ВУТ продолжает исправно функционировать, поскольку мотор успевает поддерживать вакуум в передней камере. Первый симптом — изменения в работе самого двигателя:

• из-за подсоса воздуха в третий цилиндр мотор начинает «троить» на холостом ходу;
• обороты коленчатого вала «плавают», чем сильнее подсос, тем больше амплитуда колебаний;
• работающий двигатель реагирует на педаль тормоза, при резком нажатии глохнет;
• увеличивается расход бензина.

Подсос воздуха в двигатель через ВУТ вызывает отключение III цилиндра — мотор начинает «троить»

Если автолюбитель игнорирует первичные симптомы, ситуация усугубляется — педаль становится жёстче и требует большего физического усилия для замедления и остановки машины. Автомобиль можно эксплуатировать и дальше, поломка ВУТ не ведёт к полному отказу тормозов, но заметно осложняет езду, особенно с непривычки. Экстренное торможение станет проблемой.

Как убедиться в негерметичности вакуум-усилителя:

1. Ослабьте хомут и снимите вакуумный патрубок со штуцера на коллекторе.
2. Заглушите штуцер плотной самодельной пробкой.
3. Заведите двигатель. Если обороты выровняются, проблема явно кроется в усилителе.
4. Снимите провод высокого напряжения и выверните свечу зажигания III цилиндра. При отказе ВУТ электроды будут закопчены чёрной сажей.

   Если копоть наблюдается на свече III цилиндра, а остальные свечи чистые, нужно проверить состояние вакуумного усилителя тормозов

По возможности я использую старый «дедовский» метод — попросту пережимаю шланг отбора вакуума пассатижами на работающем двигателе. Если третий цилиндр включается в работу и холостой ход восстанавливается, перехожу к проверке усилителя тормозов.

Аналогичным образом проблему можно временно устранить в пути. Отключите патрубок, заглушите штуцер и спокойно поезжайте в гараж либо СТО — силовой агрегат будет работать ровно, без перерасхода топлива. Но помните, педаль тормоза станет жёсткой и перестанет моментально реагировать на лёгкое нажатие.

Дополнительные способы диагностики:

1. Нажмите 3—4 раза на тормоз и запустите двигатель, удерживая педаль. Если она не провалилась, наверняка вышел из строя клапан.
2. При неработающем моторе отсоедините от штуцера шланг, извлеките обратный клапан и плотно вставьте в отверстие заранее сдавленную резиновую грушу. На герметичном усилителе она сохранит форму, на неисправном — заполнится воздухом.

   Для проверки герметичности усилителя и работоспособности обратного клапана можно использовать резиновую грушу

С помощью груши можно точно определить место дефекта, но вакуумный усилитель придётся снять. Закачивая внутрь камеры воздух, обмыльте края стыков и сальник штока — пузыри укажут место повреждения.

Видео: как проверить вакуум-усилитель тормозов на «семёрке»

Инструкция по замене

В подавляющем большинстве случаев владельцы «семёрок» меняют вакуум-усилитель в сборе, поскольку ремонт агрегата не всегда даёт положительный результат. Основная причина — трудности со сборкой, точнее, восстановлением герметичной заводской вальцовки корпуса.

Для замены не требуются особые условия и специальные приспособления, работы производятся в гараже или на открытой площадке. Используемые инструменты:

• набор головок с удлинителем и воротком на трещотке;
• ключ накидной размером 13 мм;
• ключ рожковый 7 мм и штангенциркуль с глубиномером для регулировки;
• отвёртка плоская и «крестовая»;
• пассатижи.

  С помощью штангенциркуля — «колумбика» удобнее всего регулировать вылет штока на новом усилителе тормозов

Вместе с усилителем тормозов стоит поменять вакуумный шланг и хомуты — старые детали могут стать причиной подсоса воздуха.

Замена ВУТ производится в таком порядке:

1. Ослабьте хомут и отсоедините вакуум-шланг от штуцера обратного клапана.

   Вакуумный патрубок можно снять вместе с обратным клапаном, аккуратно поддевая плоской отвёрткой

2. Пользуясь головкой 13 мм и воротком с удлинителем, открутите гайки крепления главного тормозного цилиндра.

   Откручивать крепёжные гайки удобнее головкой на длинном воротке

3. Аккуратно снимите ГТЦ со шпилек и отодвиньте в сторону, насколько позволяют тормозные трубки.

   Откручивать и отсоединять тормозные трубки не обязательно, достаточно снять ГТЦ со шпилек и сместить в сторону

4. Перейдите в салон и освободите доступ к 4 гайкам крепления агрегата. Для этого демонтируйте нижнюю декоративную накладку рулевой колонки (держится на 4 винтах).
5. Отсоедините рычаг педали от толкателя, вытащив стопорное кольцо и металлический штифт.
6. Накидным ключом 13 мм отверните крепёжные гайки и снимите вакуум-усилитель со стороны моторного отсека.

   Корпус агрегата прикручен со стороны салона на 4 гайки, 2 верхних прячутся под обшивкой

Сборка выполняется аналогичным образом, только в обратном порядке. Перед установкой нового ВУТ обязательно следует отрегулировать длину выступающей части штока, дабы обеспечить педали тормоза небольшой свободный ход. Как производится регулировка:

1. Вытащите пластиковый буферный вкладыш со стороны фланца ГТЦ, утопите шток до упора.
2. Пользуясь глубиномером (или другим измерительным прибором), замерьте длину головки штока, выступающей над плоскостью корпуса. Допустимый диапазон — 1…1,5 мм.

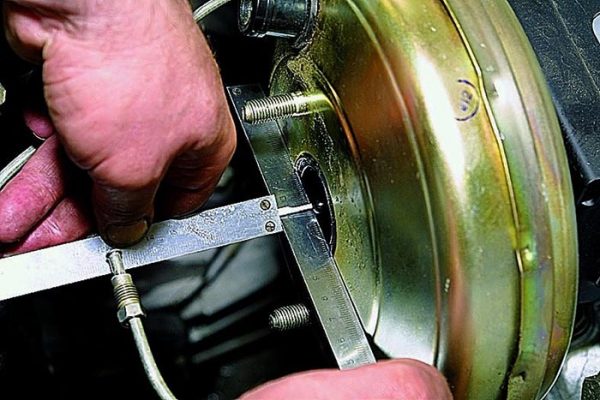

   Замер производится при утопленном штоке, для удобства используется штангенциркуль с линейкой

3. Если шток выступает меньше или больше указанных пределов, аккуратно ухватитесь за стержень пассатижами и отрегулируйте вылет, вращая головку ключом 7 мм.

   Регулировку штока можно выполнять прямо на автомобиле после установки ВУТ

Также перед установкой рекомендуется обработать резиновые элементы густой нейтральной смазкой — это продлит ресурс агрегата.

Видео: замена вакуумного усилителя ВАЗ 2107 своими руками

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

• монтажная лопатка, мощная плоская отвёртка;
• пассатижи;
• молоток;
• щётка с металлическим ворсом;
• тиски слесарные большие;
• комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;
• герметик силиконовый.

  При замене поврежденной диафрагмы рекомендуется поменять все резинотехнические изделия ВУТ — сальник штока и уплотнительные кольца

Лучше всего покупать ремкомплект от Балаковского завода резинотехнических изделий. Данное предприятие является прямым поставщиком деталей для «АвтоВАЗа» и производит качественные оригинальные запчасти.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

1. Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.

   Метка необходима для сборки усилителя, чтобы правильно совместить крышку с корпусом

2. Аккуратно разъедините элементы, придерживая крышку руками, поскольку внутри установлена большая мощная пружина.
3. Извлеките шток и сальник, снимите диафрагму с внутреннего корпуса. При разборке все детали поочерёдно раскладывайте на столе, чтобы ничего не перепутать в процессе установки.

   Во избежание путаницы все детали ВУТ лучше раскладывать на столе в процессе разборки

4. Почистите щёткой корпус и места прилегания мембраны. При необходимости вытрите насухо камеры изнутри.
5. Соберите элементы вакуум-усилителя в обратном порядке, используя новые детали из ремкомплекта.

   Перед сборкой новая мембрана натягивается на пластмассовый корпус

6. Совместив метки на крышке и корпусе, вставьте пружину и сожмите обе половинки в тисках. Тщательно выполните вальцовку, пользуясь монтировкой, молотком и отвёрткой.

   При желании отремонтированный ВУТ можно покрасить с помощью аэрозольного баллончика

7. Проверьте герметичность ВУТ с помощью резиновой груши, вставленной в отверстие вакуумного шланга.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.
