Схема бесконтактного зажигания ВАЗ 2107, его установка

Содержание

1. Особенности установки электронного зажигания на ВАЗ-2107 (карбюратор)
2. Как выполнить регулировку
3. Почему не используется стробоскоп
4. Как установить бесконтактное зажигание на ВАЗ-2107 без каких-либо проблем

На сегодняшний день, легковые транспортные средства, выпущенные на Волжском автомобильном заводе, нашли широкое распространение на дорогах нашей страны. Безусловно, одной из самых распространенных моделей является ВАЗ-2107. Авто является надежным, неприхотливым, дешевым в обслуживании. Владельцы авто данной модели, чаще всего, осуществляют ремонт или модернизацию ВАЗа самостоятельно. Конечно, если не иметь опыта в вопросе проведения тех или иных работ, то могут возникать сложности. Одной из сложностей может стать выполнение работ подразумевающих установку электронного зажигания. Отметим, что для того чтобы понимать как выполнить установку, нужно знать как выглядит схема бесконтактного зажигания ВАЗ 2107. Попробуем более подробно разобраться в этом вопросе.

Особенности установки электронного зажигания на ВАЗ-2107 (карбюратор)

Прежде всего, хочется сказать о том, что установка бесконтактного зажигания на ВАЗ-2107, несмотря на наличие определенных финансовых трат, является достаточно выгодным решением. Дело в том, что после того как будут проведены работы, существует возможность в значительной степени сэкономить на трате топлива. Расход бензина будет уменьшен, благодаря тому, что автомобильный двигатель будет без проблем запускаться даже при самых низких температурах. К тому же, при эксплуатации авто в этом режиме, функционирование будет более стабильным.

Несмотря на то, что на сегодняшний день бесконтактная система зажигания (на ВАЗ-2107)может быть приобретена уже готовом виде, нужно понимать, какие комплектующие и детали в нее входят. Итак, данная система представлена следующими деталями:

1.  Катушкой для зажигания.
2.  Трамблером.
3.  Коммутатором.
4.  Комплектом свечей.
5.  Жгутом для осуществления проводки.

Для того чтобы произвести данную процедуру верно, необходимо понимать как выглядит схема электронного зажигания ВАЗ 2107. Помимо этого, человек должен понимать алгоритм выполнения работы данного типа. Итак, на первом этапе работ, следует произвести выставление ВМТ. Данный вид работ осуществляется путем прокрутки храповика коленвала. Далее нужно выполнить демонтаж такой комплектующей как трамблера. Вместе с ним осуществляется отсоединение катушки и свечей.

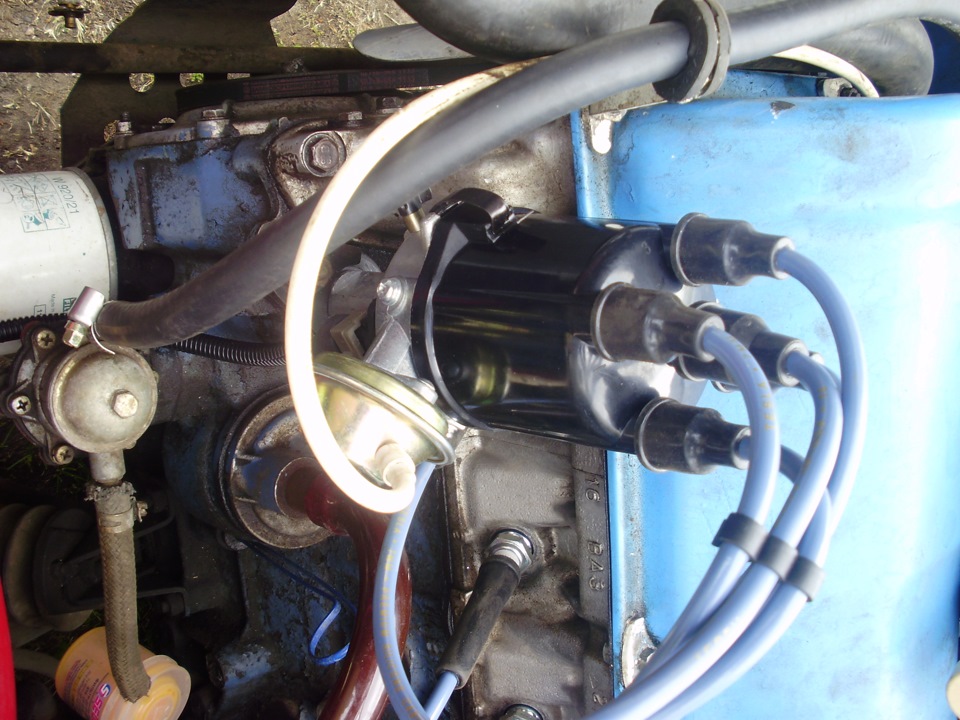

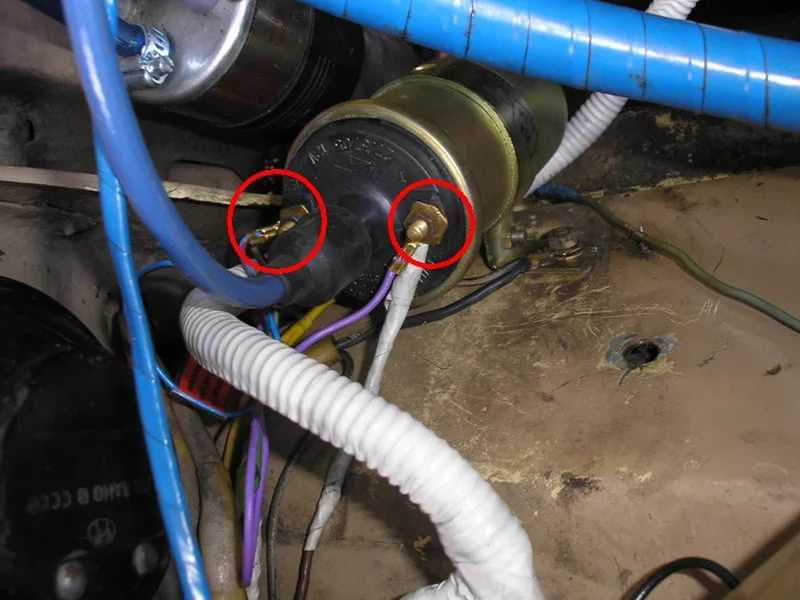

Следующим этапом выполнения работ по монтажу электронного зажигания (на ВАЗ-2107) является выполнение прокладки новой проводки. После того как проводка была монтирована, необходимо произвести установку новой высоковольтной катушки зажигания. Трамблер должен быть установлен точно также как и был установлен ранее. На финальном этапе выполнения работ необходимо выполнить крепление коммутатора, выкручивание свечей и подключение проводки в соответствии со схемой подключения электронного зажигания на ВАЗ 2107.

Схема бесконтактного зажигания

Как выполнить регулировку

Данный процесс подразумевает выполнение установки угла зажигания в начальное состояние. НаВАЗ это должно осуществляться следующим образом:

1.  Устанавливается шкив коленвала.
2.   Монтируется трамблер.
3.   Выполняем запуск и прогрев на температуры, которую необходимо считать рабочей.
4.   Пробуем осуществить запуск при горячем двигателе. Если выполнить эту процедуру на ранней стадии, то стартер не будет крутиться так, как ему нужно.

После того как установка бесконтактного зажигания ВАЗ 2107 была произведена, следует выполнить тестовую поездку. В данном случае рекомендуется набрать скорость, которая бы составляла 30-40 километров в час, а после выполнить включение «четвертой» передачи. Как только передача была включена необходимо максимально придать «газа». В случае если комплект бесконтактного зажигания был установлен верно, то водитель через несколько секунд услышит небольшой звон.

После этого, двигатель начнет работать как необходимо, постепенно набирая обороты. В том же случае если звон будет продолжаться более трех секунд, то нужно выполнить опережение зажигания, выполнив поворот трамблера. Если звук отсутствует, то это можно сделать несколько ранее, провернув трамблер.

Почему не используется стробоскоп

Большинство людей, которые изучают вопрос установки электронного зажигания на «классику», задумываются о том, почему при выполнении алгоритма действий не используется стробоскоп. На самом деле ответ в данном случае очень простой. Дело в том, что практический опыт специалистов сервисных центров осуществляющих подобную работу, не подразумевает использования стробоскопа в связи с регулярным растягиванием цепи на двигателе. Даже в том случае если идет речь, про новую цель, после выполнения подтяжки при помощи натяжителя, она растягивается таким образом, что точки на двигателе не могут совпадать. Как следствие, становится невозможным максимально точно произвести выставление, используя такое устройство как стробоскоп.

Отметим, что процесс замены контактного зажигания на бесконтактное в ВАЗ-2107имеющем инжекторный двигатель является невозможным. В том случае если в транспортное средство был установлен жгут проводки от более новой модели автомобиля и транспортное средство отказывается запускаться, то это говорит о том, что при выполнении работ были перепутаны разъемы для ЭПХХ и коммутатора. Дело в том, что по своей конструкции они являются полностью идентичными. Как следствие, для того чтобы установить проблему, необходимо поменять их местами.

Как установить бесконтактное зажигание на ВАЗ-2107 без каких-либо проблем

В целом, если человек когда-либо сталкивался с вопросом замены каких-либо комплектующих на своем автомобиле или с модернизацией, то данный вид работ не должен вызвать каких-либо серьезных сложностей. При этом многие люди не владеют технической базой на должном уровне и соответственно, могут происходить сложности или возникать вопросы. В данном случае специалисты рекомендуют не выполнять работу самостоятельно, а доверить ее реализацию квалифицированным специалистам которые имеют опыт работы. Такие мастера работают на каждой СТО или осуществляют деятельность в частном порядке. Они смогут не только выполнить работу качественно, но и предоставят на нее гарантию, а также дадут консультацию по интересующим вопросам.

При этом, несмотря на то, что такие услуги предоставляются практически во всех сервисных центрах, далеко не всегда можно найти специалиста имеющего опыт работы. В данном случае рекомендуется осуществлять поиск в соответствии с определенными критериями. Рекомендуется выбирать услуги тех мастеров, которые работают длительное время и имеют много хороших отзывов о своей деятельности. Как правило, найти отзывы можно без какого-либо труда на просторах сети интернет. В таком случае вы будете уверены в том, что установка электронного зажигания будет выполнена верна.

Максимально ответственно подойдите к данному вопросу, и после установки электронного зажигания ваш автомобиль будет функционировать без каких-либо проблем и сложностей.

К тому же, расход топлива в значительной степени уменьшится, что позволит экономить денежные средства на процессе эксплуатации своего транспорта.
