Установка противотуманных фар на Рено Логан: фото, видео, советы

В ночное время суток, во время дождя или тумана на помощь ближнему свету приходят специальные противотуманные фары. При правильной установке и регулировке, подобные элементы освещения при неблагоприятных погодных условиях становятся незаменимыми помощниками для водителя.

Благодаря рассеянному свету, при включении таких фар, хорошо видно обочину, что в свою очередь является определяющим фактором безопасного передвижения на автомобиле в условиях ограниченной видимости.

Содержание

• 1 Виды противотуманных фар на Рено Логан
• 2 Установка ПТФ своими руками
  • 2.1 Последовательность действий
  • 2.2 Подключаем ПТФ
    • 2.2.1 Фаза 2
    • 2.2.2 Фаза 1
• 3 Итог

Виды противотуманных фар на Рено Логан

Техническое устройство Рено Логан позволяет своими руками оборудовать автомобиль противотуманными фарами, если они не идут в комплектации. Установка производится в специальные штатные места, либо заменяются заглушкой.

Важно! Перед заменой противотуманной фары убедитесь в совпадении лампы, рамки и фазы по отношению к вашему автомобилю. Дело всё в том, что в зависимости от года выпуска форма, лампа и крепление противотуманной фары существенно отличаются друг от друга.

Фаза 1 устанавливалась на автомобили Рено Логан I поколения до 2008 г.в, а фаза 2 на автомобили Рено Логан со второй половины 2008 года.

Поэтому перед покупкой комплекта ПТФ, вы должны знать наверняка, о необходимой вам детали.

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

• Комплект ПТФ.
• Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
• Рамка для ПТФ (является вспомогательным инструментом).
• Жгут проводов.
• Маркер.
• Шуруповёрт или дрель.
• Напильник или шлифовальная бумага.
• Нож.

* Если вы «дружите» с паяльником и не пользуетесь задними противотуманными фарами, то вам может пригодиться подобная схема перепаивания проводов на стоковом переключателе.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока.

Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
2. Откручиваем два болта крепления кожуха.
3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

   Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

5. После чего проводим работы по переделке штатного переключателя либо меняем на новый.

   В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

6. Проверяем работоспособность (пока без подключения ПТФ).

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Перед установкой пластиковых накладок чтобы исключить отличие по цветовой гамме, их можно подготовить и покрасить в цвет автомобиля. Благо для этого, грунт и краска в магазинах продаются в баллончиках. Достаточно лишь знать цветовой код вашего авто.

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

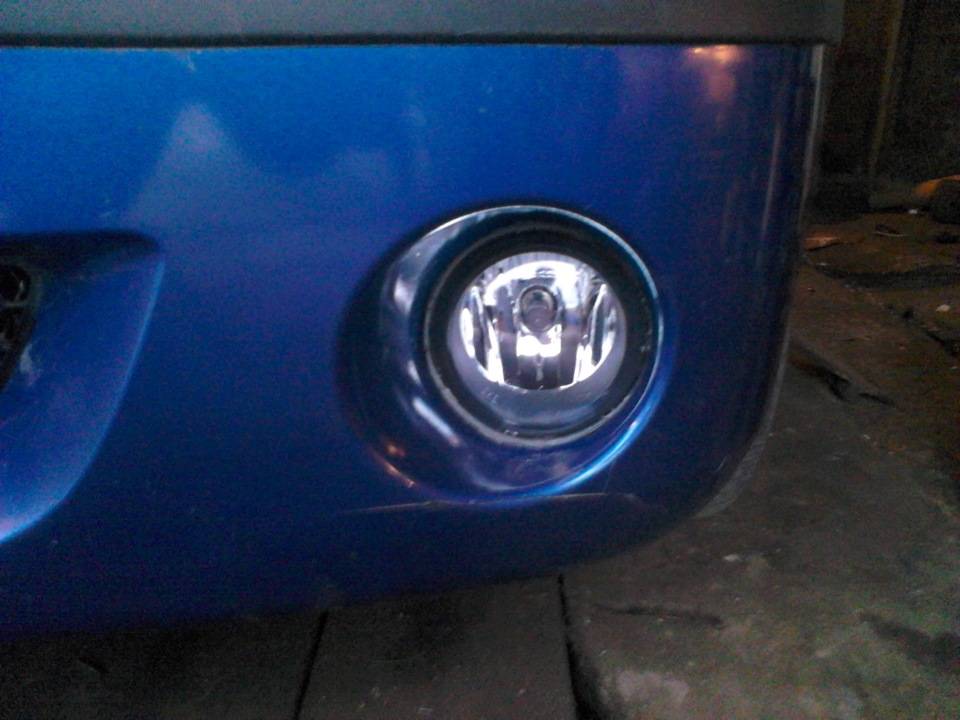

Для работ в фазе 1, нужно только вырезать нишу под ПТФ в самом бампере.

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

   Благодаря шаблону, просверлить отверстия не составит труда

2. Вставляем в высверленные отверстия бампера заглушку ПТФ.

   Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

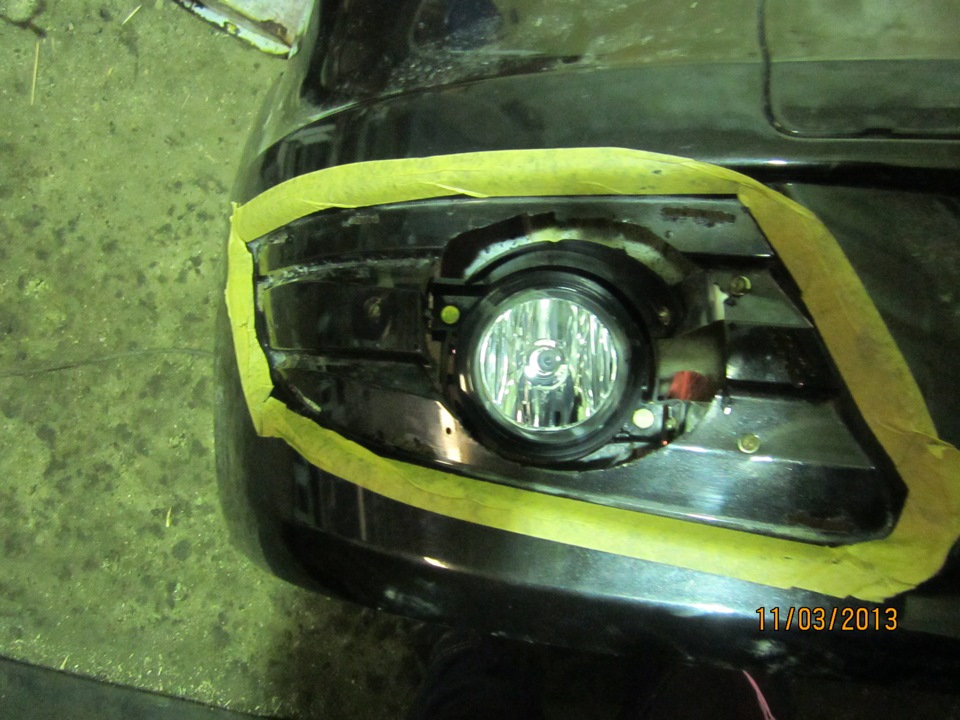

3. После чего вводим противотуманную фару с рамкой в установленные крепления.

   Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

4. Когда монтаж будет завершен, можно приступать к подключению электроники. Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары.

   После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Итог

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост.

При осуществлении подобных работ от вас потребуется лишь внимательность, аккуратность и предельно точное следование нашим инструкциям. Поверьте, в свои силы и у Вас обязательно всё получится.

Установка противотуманных фар на Рено Логан своими руками

Для того чтобы качественно и надежно установить противотуманные фары на Рено Логан, на первоначальном этапе приобретите все требуемые автомобильные запчасти, подобрать которые вы сможете, ориентируясь на модель и комплектацию транспортного средства. Вам потребуются сами противотуманки на Рено Логан, специализированный переключатель, который вы расположите под рулем. Помимо этого вам понадобятся дополнительные комплектующие элементы — такие как рамки, бамперные накладки, а также провода. Только после того, как все необходимые детали куплены, станет возможной установка противотуманных фар на Рено Логан.

Установка ПТФ на Рено Логан осуществляется с помощью следующего алгоритма:
1.

На первоначальном этапе потребуется произвести проверку наличия реле противотуманок, который расположен в отсеке двигателя, а также предохранителя противотуманных фар – F31.

Провода

Переключатель, который вы поместите под рулем

Противотуманные фары и накладки

2. Далее, перед тем, как установить противотуманные фары на Рено Логан, вам потребуется изучить технологию установки переключателя. Как уже указывалось выше, располагаться он будет в локации руля, для дополнительного комфорта использования. Сдвиньте сидения назад до конечной точки, открутите два болта с кожуха рулевого колеса, после чего снимите кожух – сначала верхнюю часть, а затем нижнюю. Легче всего будет осуществить это после того, как будет опущен рычаг, отвечающий за регулирования руля. Открутите болты, которые крепят переключатель, и установите новый. Сборка происходит в обратном порядке.

3. Несмотря на то, что накладки на бампер оснащены фиксаторами для надежности, потребуется использование двустороннего скотча.

Перед установкой заготовьте шаблон из картона как на фото ниже, с отверстиями для защелок. Можете сразу их покрасить.

4. Далее вам потребуется снять бампер, обезжирить его и вырезать заглушки и отверстия для противотуманных фар, если есть такая необходимость. Отверстие необходимо также обработать и обезжирить.

5. В отверстия бампера вставляются заглушки – обязательно проконтролируйте щелчки и подождите, пока клей на скотче схватится.

6. Необходимо установить рамки и противотуманные фары в оригинальные крепления.

До создания отверстий.

7. Вместо штатных заглушек используйте стяжки из пластика. Просверлите в полосках место для них и монтируйте противотуманки.

8. Стяните накладку.

9. На завершающем этапе вам потребуется подключить проводку. Данная процедура не так сложна, как может показаться на первый взгляд. Подключите проводной жгут к разъему, который расположен за бампером со стороны водителя и протяните его по бамперу.
