Установка автосигнализации на Toyota Corolla

Точки подключения автосигнализации на Toyota Corolla 2008г Левый руль, МКПП Автор RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Белый толстый	Положительная	Замок зажигания
АСС	Чёрный тонкий
IGN_1	Серый
IGN_2	Белый тонкий
Чтобы не имитировать нажатие педали сцепления, стартер можно подключить так:
Стартер	Синий толстый	Положительная	На блоке с релюшками, за блоком климата, под магнитолой
Бензонасос	Зелёный толстый	Положительная	В жгуте к левому верхнему разъёму блока предохранителей
Багажник	Зелёный тонкий	Отрицательная
Концевик левой передней двери	Белый тонкий
Концевик левой задней двери	Синий тонкий		Нижний левый разъём за панелью у левой ноги водителя. Или верхний разъём сзади блока предохранителей (Там не удобно подсоединяться, нужно снимать весь блок предохранителей, ради одного проводка, это лень…;)
Концевик правой передней двери	Коричневый тонкий		Жгут над бардачком
Концевик правой задней двери	Зелёный тонкий		Жгут над бардачком
Повороты	Синий/красный	Положительная	В жгуте к большому разъёму на блоке предохранителей, разъём слева, сверху, второй
Повороты	Жёлтый	Положительная
Тахометр	Серый	Импульсы	Жгут к диагностическому разъёму
Центральный замок	Жёлтый – открыть Синий – закрыть	Отрицательная	Жгут из двери водителя, белый разъём
Ручник	Чёрный	Отрицательная	Правый верхний разъём блока предохранителей
Обходчик подходит Saturn AU-50. Можно туда спрятать весь ключ, но я из ключа вытащил только чип, и его в обходчик. Кромсал третий запасной ключ, который без кнопок управления ЦЗ. Внешняя оболочка резиновая и срезается ножом. Внутри пластмассовый корпус и там видно чип, он вытаскивается. Салон Тойоты хорошо разбирается. Снимаем всю верхнюю крышку торпеды. Там всё держится, на клипсах, и на трёх шурупах. И нужно снять левую и правую облицовки стоек. И открутить подушку безопасности, это делается, удалив бардачок, ищем вверху два болтика на 12, и откручиваем головкой через удлинитель. Подушку отсоединяем — жёлтый разъём. При заводке система будет ругаться, что неисправность подушки безопасности, ничего страшного, при подсоединении подушки, эта ошибка исчезнет сама по себе. Блоки сигналки и обходчика прячем за воздуховод посередине, расперев куском поролона.

Точки Подключения Сигнализации Тойота Королла 120 ~ AUTOTEXNIKA.RU

Сигнализация тревоги Toyota Corolla: пошаговое резюме

Многие современные автомобили со стандартным оснащением оснащены только центральным замком, и только более дорогое оборудование оснащено сигнализацией, которая может адекватно защитить автомобиль от незаконных атак.

В этой статье мы поговорим о том, как правильно установить сигнализацию в Toyota Corolla. Статья будет представлена в пошаговой сводке в общем виде для всех любителей автомобилей Тойота Королла.

Пошаговые инструкции по настройке будильника

Прежде чем начать установку тревожность Я хотел бы напомнить вам, что публикация Coroll разных лет выпуска может отличаться по структуре. Поэтому перед установкой сигнализации тестер должен тщательно проверить все, чтобы избежать ошибок и недостатков.

Важно, чтобы все провода, отмеченные в статье, соответствовали сигналам их автомобилей. Установка системы сигнализации Toyota Torol Corolla 150, точка подключения Toyota Corolla 150. Неправильная установка может привести к ряду негативных последствий как для самого автомобиля, так и для самой системы сигнализации.

Итак, после прочтения предупреждения мы переходим непосредственно к процедуре установки сигнализаций в системе автомобиля. Топливный насос Toyota Corolla 100 Corolla 120, точки подключения. Прежде всего, нам нужно добраться до всех сигналов автомобиля, а также подготовить сиденья для блока управления сигнализацией.

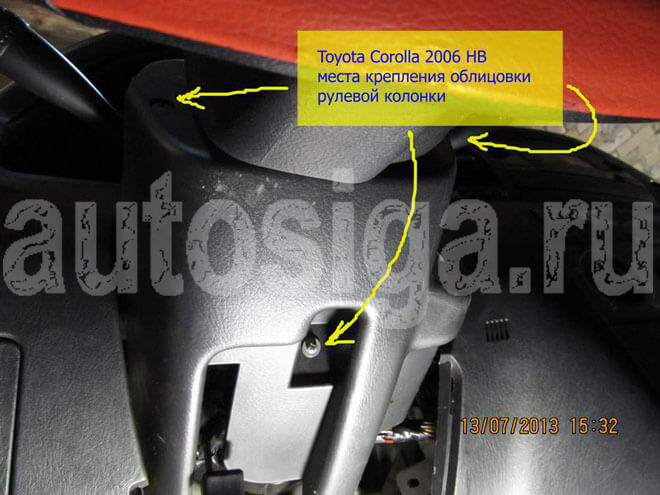

Первым делом откручиваем панель под руль. Это легко сделать, нам просто нужно открутить несколько болтов. Camry 2012 — сменная муфта сцепления, сигнализация Toyota Corolla 120. Они хорошо видны на фотографиях ниже.

Следующее, что нужно решить — есть ли подушка безопасности? Если в комплект поставки входит подушка, то нам нужно ее открутить и снять. Точки подключения сигнализации Renault Logan, установка собственной системы сигнализации. Очень важно: НЕ ПОДКЛЮЧАЙТЕСЬ К РАЗЪЕМУ. На фото ниже показано, как выглядит конечный результат. Точки подключения сигнализации Daewoo Lanos. Оставьте подушку, висящую на проводах.

ТОЧКИ ССЫЛКИ TOYOTA AVENCIS ALARMS 3

В этом видео мы покажем точки подключения сигнализации на TOYOTA AVENSIS III. Вы также увидите, как монтировать.

Точки подключения сигнализации Toyota 4 Runner

Основной точки подключения сигнализации на Тойота 4-Runner 2003 Edition.

После того, как подушка и левая консоль были сняты, приступаем к разборке центральной панели автомобиля. Это мы тоже должен быть удален.

После того, как центральная панель была разобрана и удалена, мы должен быть удален панель приборной панели, а затем сама приборная панель будет удалена. Нам нужно все это для доступа к сигналам машины. Как заменить колесный подшипник на Toyota Corolla Rear 120 и 150. Как правильно выбрать колесный подшипник по артикулу (номеру) и цене. Фотографии ниже сделаны во время процесса снятия козырька и козырька.

Таким образом, четверть аварийных сигналов были установлены. Далее нам нужно подойти к заглушке разъема зажигания, для этого нам нужно снять обшивку рулевой колонки. Наконец мы добрались до разъемов зажигания. Сигнальные очки для Toyota Corolla 2000. Это демонстрация.

Установка автосигнализации на Toyota Corolla 2006

Автор Марат

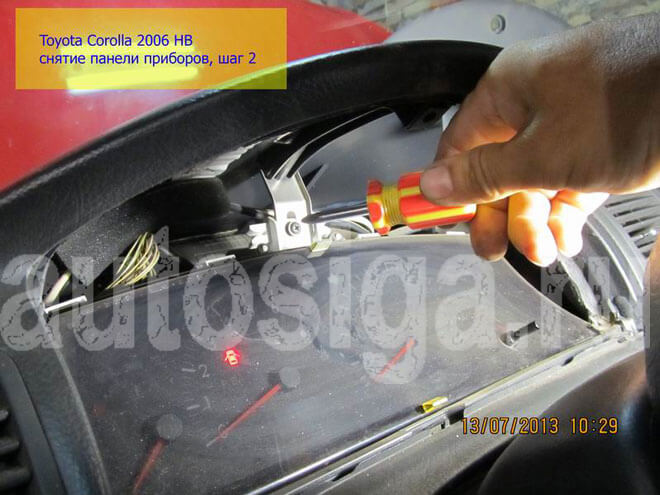

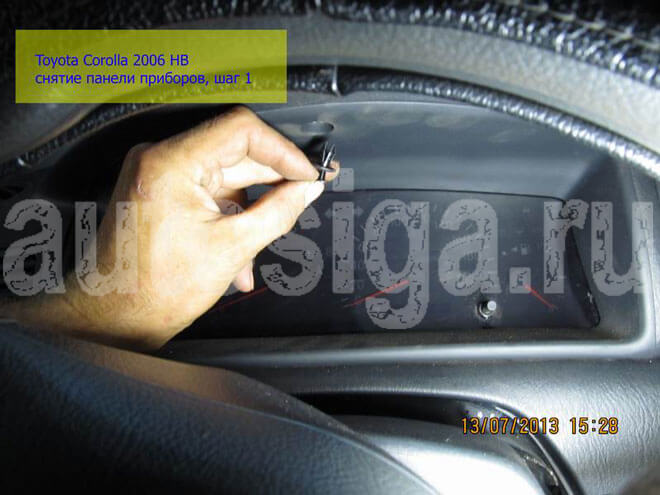

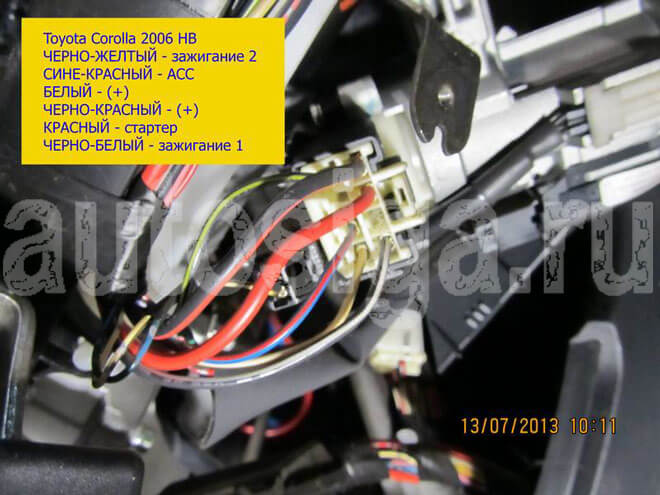

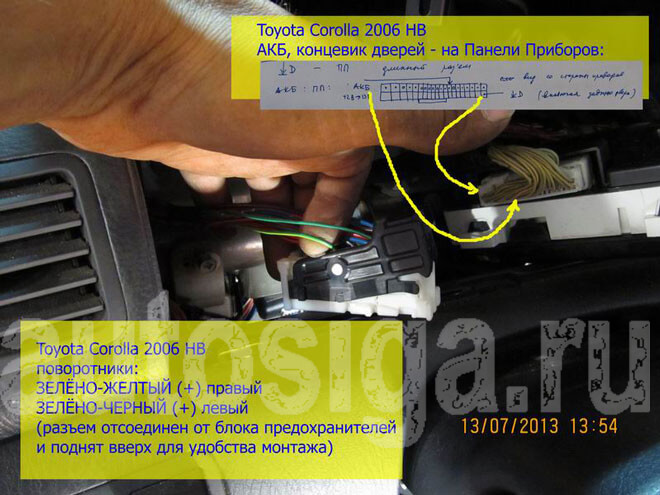

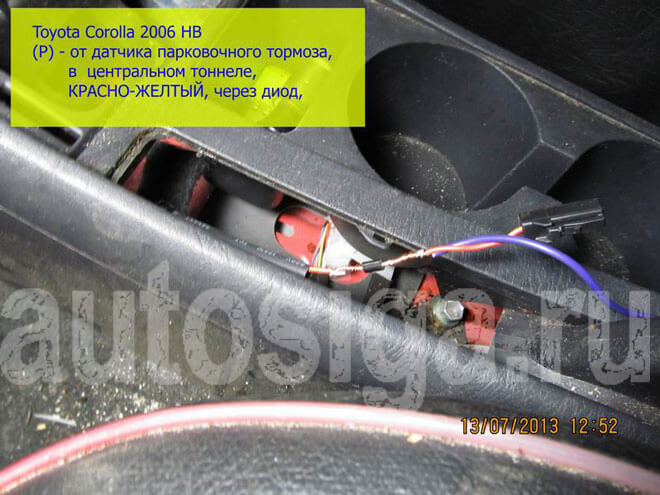

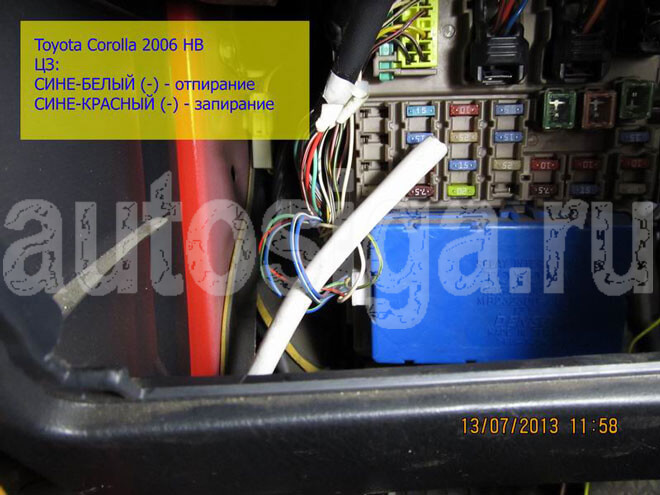

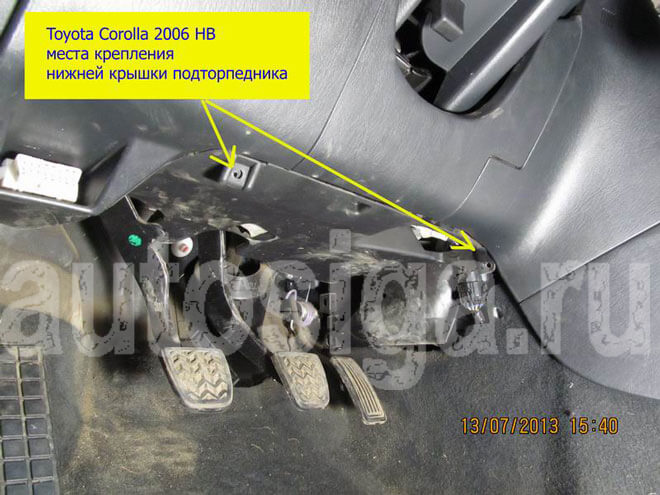

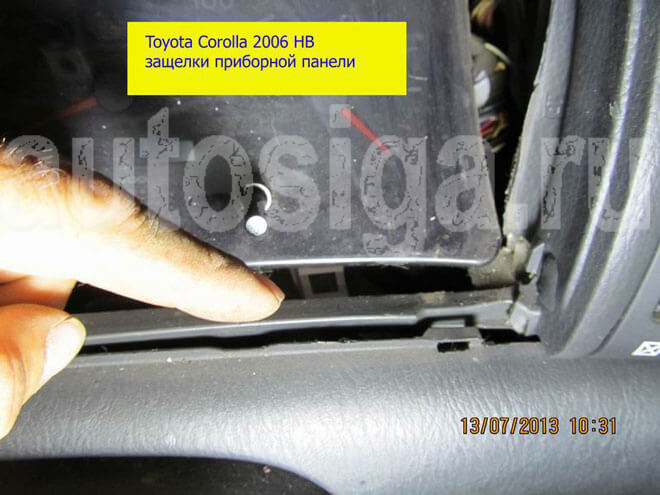

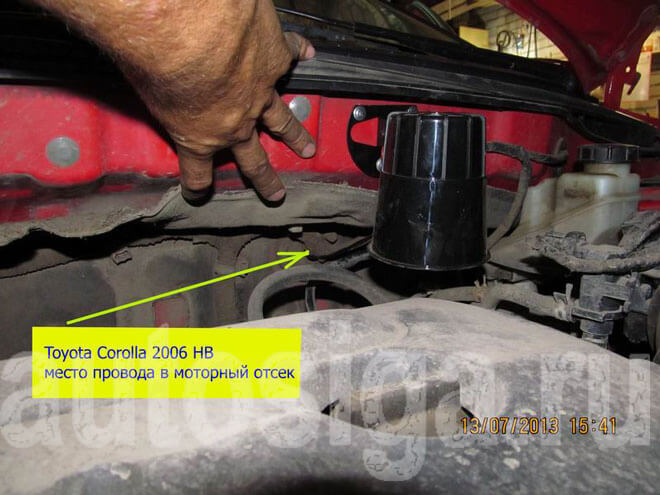

В принципе, на фото всё видно и понятно.

Установка автосигнализации на Toyota Corolla

Марат

Статьи по теме

Все карты установок сигнализаций на Toyota Corolla

Карты установок бесчиповых обходчиков Fortin на Toyota Corolla

Добавить комментарий

Установка сигнализации на Тойота Королла: точки подключения

Многие современные автомобили в стандартных комплектациях оснащаются лишь центральным замком и только более дорогие комплектации оснащены сигнализацией, которая может достойно охранять автомобиль от противозаконных посягательств.

В данной статье мы поговорим о том как правильно установить сигнализацию в Тойоту Короллу. Статья будет изложена в виде поэтапной инструкции в общем виде, для всех любителей автомобиля Тойота Королла.

Поэтапная инструкция по установке сигнализации

Перед тем как начать установку сигнализации хотелось бы напомнить о том, что проводка Королл разных годов выпуска может отличаться по своей структуре. Поэтому, перед установкой сигнализации все стоит тщательно проверять тестером, дабы избежать ошибок и недоделок.

Важно чтобы все отмеченные в статье провода отвечали своим сигналам автомобиля. Неправильная установка может вызвать ряд отрицательных последствий: как для самого автомобиля, так и для самой системы сигнализации.

Схемы электрооборудования Тойоты Короллы

Итак, прочитав предупреждение, давайте приступим непосредственно к процедуре монтирования сигнализации в систему автомобиля. Первым делом, нам потребуется добраться до всех автомобильных сигналов, а также подготовить посадочное место под блок управления сигнализацией.

Первым действием мы открутим панель, находящуюся под рулем. Сделать это очень просто, нам всего лишь потребуется открутить несколько болтов. На фотографиях расположенных ниже, они четко просматриваются.

Далее необходимо определиться с тем, имеется ли подушка безопасности или нет? Если комплектацией предусмотрено наличие подушки, то нам необходимо ее открутить и снять. Очень важно: НЕ ОТСОЕДИНЯЕМ ЕЕ ОТ ШТЕКЕРА!!! Фото расположенные ниже показывают, как выглядит конечный результат. Подушку оставляем висеть на проводах.

Далее нам необходимо снять левую накладку, снимается она очень просто, так как все крепится на защелках.

После того как подушка и левая консоль были сняты, приступаем к разбору центральной панели автомобиля. Ее нам тоже необходимо снять.

После того как центральная панель была разобрана и снята, нам необходимо снять козырек щитка приборов, после чего будет снят и сам щиток приборов. Все это нам необходимо для доступа к сигналам автомобиля. Фото расположенные ниже были сделаны в процессе снятия козырька и щитка.

Итак, четверть работы по установке сигнализации было проделана. Далее нам необходимо добраться до штекеров разъема зажигания, для этого необходимо снять обшивку рулевой колонки. Наконец-то мы добрались до разъемов зажигания. Фото это продемонстрирует.

Далее берем разъем зажигания и подключаем такие цепи:

Зажигание (1) серый провод;
Зажигание (2) белый тонкий провод – находится с левой стороны разъема;
Черные провода – это аксессуары;
Стартер (1) – белый толстый провод;
Стартер (2) – белый тонкий провод – находится с правой стороны разъема;
Далее провода стартера необходимо развязать черед светодиод;

Постоянное питание 12В – белый толстый провод.

Все остальные сигналы, такие как концевики, центральный замок, ручник, система контроля двигателя, поворотники, сигнализация нужно снять при подключении к шине CAN. Сделать это можно на диагностическом разъеме. Салатовый провод означает сигнал высокого уровня, а белый – сигнал низкого уровня.

Дальше необходимо надеть на замок зажигания петлю обходчика иммобилайзера. Сделать это нужно в точности как указано на картинке.

Антенну следует устанавливать в верхней части лобового стекла, желательно чтобы она не мешала эксплуатации автомобиля. А светодиод можно закрепить в левой стойке. Кнопку «ВАЛЕТ» нужно установить так, чтобы вам самим было удобно ей пользоваться, но при этом, чтобы она была скрыта от чужих глаз, и ее было трудно найти.

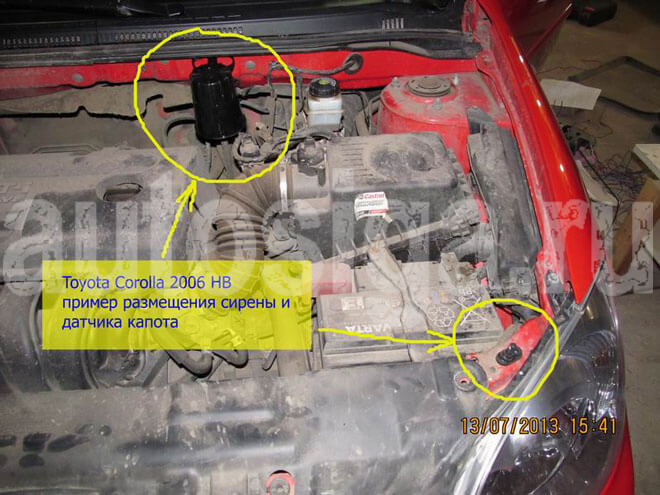

Сирену и концевик прячем под капот. Туда где им и место. Провода от них лучше всего протянуть через родные отверстия, которые защищены от попадания влаги, воды и грязи. Теперь подключаем аккумулятор и проверяем всю проделанную работу. Если все работает, то нам остается собрать все провода и стянуть их аккуратно жгутами, поле чего все панели просто установить на свои места. Если же система неисправна, то следует заново все перепроверить и найти в чем проблема и где именно вы ошиблись. На этом процесс установки сигнализации завершен.
