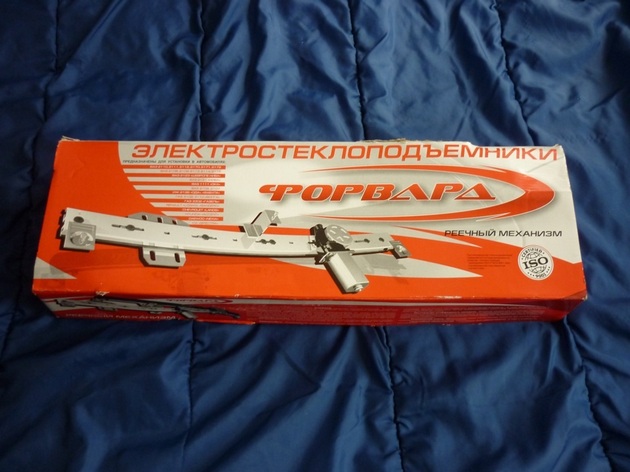

Электростеклоподъёмники «ФОРВАРД»

ООО «Технические системы» производитель и поставщик реечных электростеклоподъёмников «ФОРВАРД». В ассортименте компании электростеклоподъёмники практически на все автомобили российского и некоторые популярные модели автомобилей иностранного производства.





КОНСТРУКЦИЯ СТЕКЛОПОДЪЕМНИКОВ

Конструкция электростеклоподъемника «ФОРВАРД» состоит из запатентованного реечного механизма перемещения, который располагается внутри направляющей стекла и моторедуктора, закрепленного на направляющей и обеспечивающего подъем и опускание стекла. Звенья зубчатой формы реечного механизма стеклоподъемника изготовлены из высококачественного пластика (стеклонаполненного полиамида), они компактно размещены внутри направляющей стекла, на которой неподвижно закреплен электропривод.



Конструкция моторедуктора соответствует всем предъявляемым к данной продукции требованиям.

В нее входит упругая муфта, которая позволяет демпфировать возможные при упорах удары, а также защищенное сапуном от возможного проникновения влаги дренажное отверстие, которое надежно предохраняет корпус от образования конденсата. Моторедуктор оборудован механизмом самоторможения, который при воздействии вибрации делает невозможным перемещение стекла. Таким образом конструкция моторедуктора также позволяет обеспечить высокую защиту автомобиля от вскрытия. Обмотка двигателя электростеклоподъёмника надежно защищена биметаллическим самовосстанавливающимся предохранителем марки Otter.

ГАРАНТИЯ КАЧЕСТВА

На всех этапах производства стеклоподъемников выполняются контрольные операции с участием независимой от производства службы технического контроля. В ходе испытаний выполнятся все заложенные в технических условиях проверки.



ПРЕИМУЩЕСТВА ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ «ФОРВАРД»

ИСКЛЮЧИТЕЛЬНАЯ НАДЕЖНОСТЬ.  Благодаря тому, что в конструкции принципиально отсутствуют составляющие подверженные перетиранию, вытягиванию или появлению люфтов, электростеклоподъёмники «ФОРВАРД» отличаются повышенной надёжностью. Ресурс работы всех компонентов стеклоподъёмников намного превышает предъявляемые к аналогичным изделиям стандарты и отличается нечувствительностью к уровню нагрузки, а за счёт оцинковки всех металлические деталей они не подвержены коррозии.

ПРОСТОТА МОНТАЖА. Cтеклоподъёмники «ФОРВАРД» обеспечивают простоту и удобство монтажа. Для установки большинства моделей стеклоподъёмников не требуется никакой доработки двери и использования большого количества крепёжных деталей. Они устанавливаются в двери автомобилей на место направляющей штатного стеклоподъемника и крепятся двумя гайками в штатные крепежные отверстия. Лишь в некоторых случаях при установке стеклоподъёмника может понадобиться небольшая доработка двери (просверлить два отверстия), т.к. в дверях некоторых автомобилей отсутствуют направляющие, вместо которых можно было бы закрепить электростеклоподъемник.



КОМПАКТНЫЕ РАЗМЕРЫ И МАЛЫЙ ВЕС. Стеклоподъёмники «ФОРВАРД» отличаются компактностью размеров, которая позволяет высвободить дополнительное пространство в двери. Оно может быть использовано для установки акустических устройств, а отсутствие люфтов и простота форм обеспечивает отсутствие резонансов и необходимую чистоту звука. Кроме того, в соответствии с современными тенденциями автомобилестроения вес стеклоподъёмников «ФОРВАРД» является минимальным среди российских аналогов.

УДОБСТВО ТРАНСПОРТИРОВКИ. Небольшой размер упаковки стеклоподъёмников «ФОРВАРД» дает возможность значительно уменьшить транспортные расходы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕКЛОПОДЪЕМНИКОВ «ФОРВАРД»

Время подъёма опускания/опускания стекла (в зависимости от модели) ….. 4-6 секунд.

Наработка на отказ, циклов подъёма/опускания стекла, не менее . …. 30 000.
Потребляемый ток при номинальном усилии, не более ….. 8 А.
Номинальное усилие подъёма/опускания стекла ….. 120 Н.
Диапазон рабочих температур ….. от -45 до +70 ⁰С.
Гарантийный срок эксплуатации ….. 3 года.
Масса (1 шт), не более ….. 1,25 кг.

МОДЕЛЬНЫЙ РЯД СТЕКЛОПОДЪЕМНИКОВ «ФОРВАРД»

ВАЗ 2108, 2113 (передние двери)
ВАЗ 2109, 2114, 2115 (передние и задние двери)
ВАЗ 2110, 2111, 2112, 21108, Лада Приора (передние и задние двери)
ВАЗ 21213 Нива (передние двери)
ВАЗ 2104, 2105, 2107 (передние двери)
ВАЗ 2101, 2106 (передние двери)

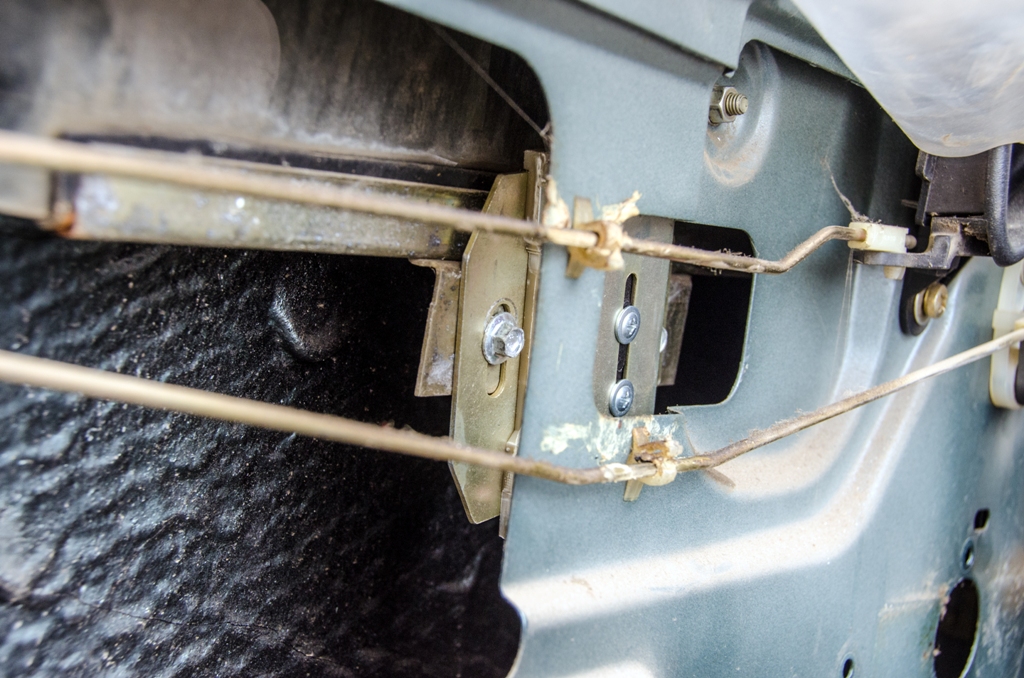

ВАЗ 2123 Шевроле Нива (передние и задние двери)
ВАЗ 1118 Лада Калина, ВАЗ 2190 Лада Гранта (передние двери)
ВАЗ 1111 Ока (передние двери)
Lada Largus (передние и задние двери)
ГАЗ 3102, 3110 Волга (передние и задние двери)
ГАЗ 3302, 3221, 2752, 2217 Газель, Соболь, Баргузин
ИЖ 2126 Ода, Фабула, Ода-Версия (передние двери)
КамАЗ
Remault Logan (передние и задние двери)
Remault Sandero, Remault Duster (передние и задние двери)
Remault Logan 2, Remault Sandero 2 (передние и задние двери)
Nissan Terrano (передние и задние двери)

KIA Spectra (передние и задние двери)
Daewoo Nexia (Передние двери)
Chevrolet Lanos (ZAZ Chance, Sens) (передние двери)
Hyundai Accent (передние двери)

Электростеклоподъемники «ФОРВАРД» для ВАЗ-2104, -2105, -2107 (в передние двери)

• TUNING063:Тюнинг, запчасти и аксессуары
• Весь товар
• Стеклоподъемники

Автомобили	Отечественные
Типы	Легковые
Марка	Ваз
Модель	2104, 2105, 2107
Товары	Стеклоподъемники
Производитель	Steklopodem
Тип стеклоподъемников	реечные
Место установки	спереди, слева, справа
Комплектность	комплект стеклоподъемников с моторедукторами на 2 двери
Привод	электрический
Марка товара	Форвард

Добавить к сравнению

Электрические реечные стеклоподъемники «ФОРВАРД» R160 и R160-01 предназначены для установки в передние двери автомобилей ВАЗ-2104, ВАЗ-2105, ВАЗ-2107 и их модификаций при наличии установленной на автомобиле электропроводки для подключения стеклоподъемников.

В случае отсутствия установленной электропроводки стеклоподъемники рекомендуется использовать совместно с комплектом электромонтажным.

Стеклоподъемник представляет собой единый блок механизма перемещения стекла и моторедуктора. В конструкции стеклоподъемника применен зубчатый реечный механизм, компактно размещенный внутри направляющей стекла, на которой неподвижно закреплен моторедуктор, чем определяются основные потребительские качества.

Стеклоподъемник не имеет составляющих, например, троса, подверженных вытягиванию, перетиранию, появлению люфтов. Все компоненты стеклоподъемника имеют ресурс работы превышающий уровень традиционных требований к аналогичным изделиям и нечувствительны к уровню нагрузки, что подтверждено ресурсными испытаниями в различных условиях.

Потери на трение в механизме перемещения стеклоподъемника сведены к минимуму, за счет чего в процессе эксплуатации практически полностью отсутствует износ его элементов.

Специально подобранные пластики, использованные при изготовлении стеклоподъемника, имеют диапазон рабочих температур от -45^оС до +100^оС.

Неподвижно расположенный электродвигатель исключает риск повреждения питающих проводов стеклоподъемника.

Моторедуктор обладает свойством самоторможения, за счет чего исключается перемещение стекла при воздействии вибрации, а также обеспечивается необходимый уровень защиты от вскрытия автомобиля злоумышленником.

Обмотка двигателя стеклоподъемника защищена самовосстанавливающимся биметаллическим предохранителем фирмы «Otter».

Монтаж стеклоподъемника понятен на интуитивном уровне (на место центральной направляющей стекла заменяемого стеклоподъемника), использует минимальное число крепежных деталей. Радиус кривизны направляющей соответствует радиусу кривизны стекла.

Доработка двери для большинства моделей стеклоподъемников не требуется. При необходимости она заключается в сверлении двух отверстий.

Все металлические детали имеют покрытие Ц12.хр. (оцинкованы).

При производстве стеклоподъемников применяется система менеджмента качества соответствующая требованиям ГОСТ Р ИСО 9001-2001 подтвержденная cертификатом соответствия.

Технические характеристики

Диапазон рабочего напряжения Номинальное усилие на ведущей пластине Допустимое усилие на ведущей пластине Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8-15 В 12 кгс 20 кгс 4 с 8 А

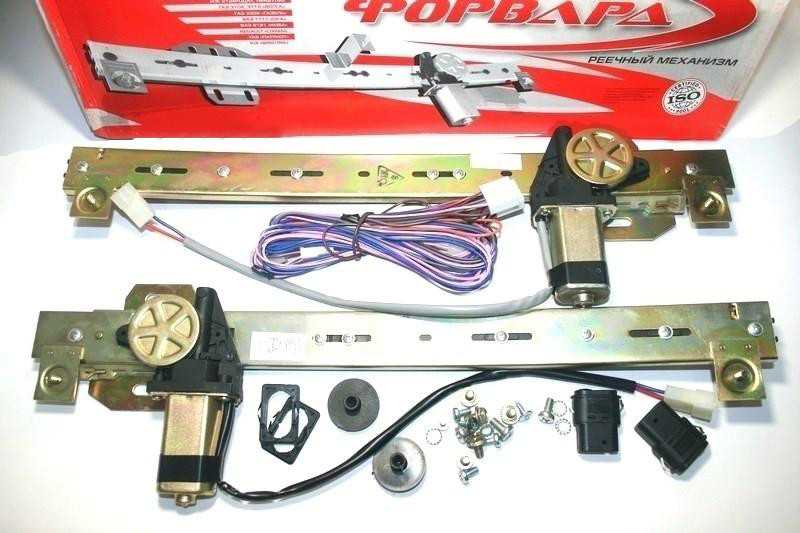

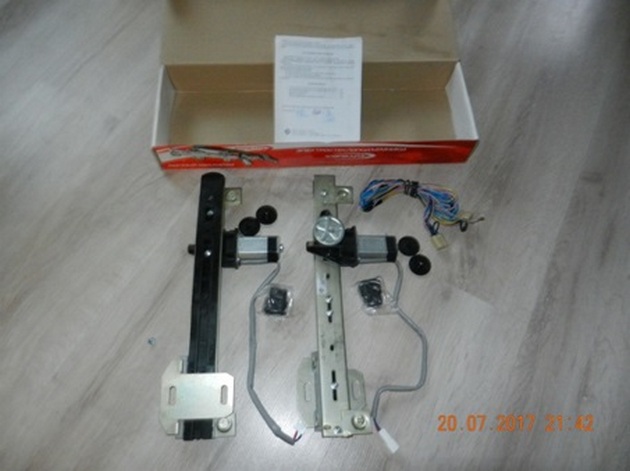

Комплектность

Электростеклоподъемник R160 передний правый Электростеклоподъемник R160-01 передний левый Винт М5 Винт М6 Болт М6 со стопорной юбкой Шайба стопорная Пластина переходная правая Пластина переходная левая Заглушка декоративная Фиксатор заглушки Винт самонарезающий крепления заглушки Упаковка Паспорт

1 1 4 4 4 8 1 1 2 2 2 1 1

Электромонтажный комплект в подарок от Стеклоподъем. РФ.

Гарантийный срок работы изделий — 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,920 кг.

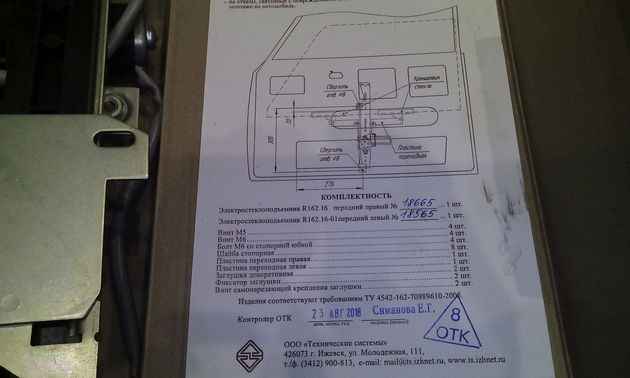

Паспорт электростеклоподъемников «ФОРВАРД» R160 для ВАЗ 2104, ВАЗ 2105, ВАЗ 2107.

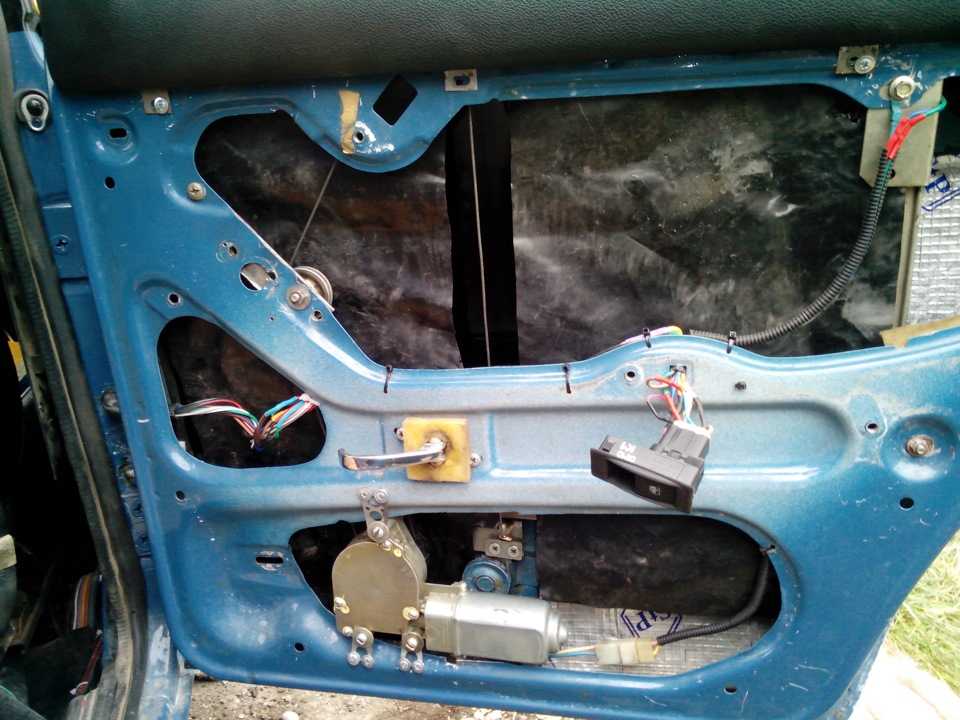

Читать фотоотчет по установке электростеклоподъемников «Форвард» на ВАЗ-2104.

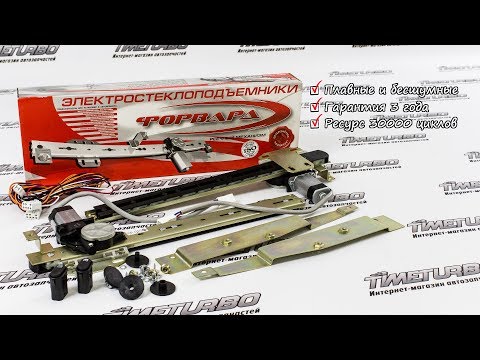

Видеообзор электрических стеклоподъемников «ФОРВАРД»
для автомобилей ВАЗ-2104, -2105, -2107 (в передние двери)

Lada Riva 2104, 2105, 2107 Электростеклоподъемник передний Комплект

• Описание
• Отзывы (0)

Электростеклоподъемники «ГРАНАТ» в передних дверях Лада-2104, -2105, -2107 выпуска с 1979 по 2012 год.

Комплект электростеклоподъемников с приводом на две двери.

Тип конструкции: реечная.

Производитель: ООО УралАвто Компонент (Россия, Сарапул).

Товарный знак: «ГРАНАТ».

Электростеклоподъемники «ГРАНАТ» — это оригинальная российская разработка, не имеющая аналогов. Он прост, надежен, проверен годами на разных моделях автомобилей.

Стеклоподъемники «ГРАНАТ» пользуются заслуженной популярностью у российских автомобилистов. Отличный выбор как для тюнинга, так и для замены неисправных оригинальных электростеклоподъемников.

Особенностью электростеклоподъемников ГРАНАТ является:

— принцип действия, при котором мотор-редуктор вместе со стеклопакетом посредством зубчатого вала перемещается по неподвижной направляющей (рейке) стеклоподъемника;

— При установке электростеклоподъемника в дверь необходимо просверлить два отверстия по схеме, приведенной в паспорте

Основные преимущества:

— надежная оригинальная конструкция,

— Отсутствие перекосов стекол,

— отсутствие гнущихся элементов гарантирует длительную бесперебойную работу,

— стеклоподъемник оснащен импортным мотор-редуктором,

— уровень шума 40 — 50 дБ (не громче двигателя автомобиля),

— электропривод стеклоподъемника не требует специального обслуживания в период установленного срока службы.

Просмотрено

Лада Рива 2104, 2105, 2107 Электростеклоподъемник передний Комплект

Электростеклоподъемники «ГРАНАТ» в передних дверях Лада-2104, -2105, -2107 выпуска с 1979 по 2012 год. С..

6 710 ₽

• 6 710 ₽

• Код товара: Лада 2104, 2105, 2107
• Наличие:В наличии

Электростеклоподъемники «ГРАНАТ» в передних дверях Лада-2104, -2105, -2107 выпуска с 1979 по 2012 год.

Комплект электростеклоподъемников с приводом на две двери.

Тип конструкции: реечная.

Производитель: ООО УралАвто Компонент (Россия, Сарапул).

Товарный знак: «ГРАНАТ».

Электростеклоподъемники «ГРАНАТ» — это оригинальная российская разработка, не имеющая аналогов. Он прост, надежен, проверен годами на разных моделях автомобилей.

Стеклоподъемники «ГРАНАТ» пользуются заслуженной популярностью у российских автомобилистов. Отличный выбор как для тюнинга, так и для замены неисправных оригинальных электростеклоподъемников.

Особенностью электростеклоподъемников ГРАНАТ является:

— принцип действия, при котором мотор-редуктор вместе со стеклопакетом посредством зубчатого вала перемещается по неподвижной направляющей (рейке) стеклоподъемника;

— При установке электростеклоподъемника в дверь необходимо просверлить два отверстия по схеме, приведенной в паспорте

Основные преимущества:

— надежная оригинальная конструкция,

— Отсутствие перекосов стекол,

— отсутствие гнущихся элементов гарантирует длительную бесперебойную работу,

— стеклоподъемник оснащен импортным мотор-редуктором,

— уровень шума 40 — 50 дБ (не громче двигателя автомобиля),

— электропривод стеклоподъемника не требует специального обслуживания в период установленного срока службы.

установить стеклоподъемник | Overdrive

Toolbox
Широко-лезвия отвертка
Torx Set
Philips Outcrivers
1/4-дюймовый схем
Метрические и стандартные носки
Метрики и стандартные гаечные ключи
Connector Crimper
Test Light
Drill и Bits
99999999999999999999999999999999999999999999999999999999999999999999999999 гг. Маленькие С-образные зажимы
Клейкая лента
Универсальный нож
Пластиковые стяжки
Проникающая жидкость
Белая литиевая смазка
Карандаш или ручка

---

Электрические стеклоподъемники — это гораздо больше, чем символ статуса для дальнобойщиков. Они также являются защитными механизмами, которые могут быстро изолировать кабину от нежелательных посторонних, таких как насекомые, амбициозные грубияны или продавцы Rolex с парковки. Назовите это кнопочной борьбой с вредителями.

Большинство тяжелых грузовиков в настоящее время оснащены электрическими стеклоподъемниками производства ArvinMeritor или Sprague. Тем не менее, по-прежнему существует достаточно скупых автопарков, чтобы хотя бы один производитель производил эти продукты для вторичного рынка. Electric-Life, базирующаяся в Чикаго, предлагает комплекты для Freightliner, Peterbilt и Kenworth.

Митч Сремак, президент Electric-Life, говорит, что бизнес класса 8, хотя и стабильный, но лишь малая часть его производства.

«Мы являемся OEM-поставщиком грузовиков Mercedes, автомобилей Volvo, Ferrari, Lamborghini и Maserati, — говорит он. Компания с 20-летней историей, основанная в Европе, также обслуживает любителей, занимающихся восстановлением классических автомобилей. «Мы производим оконные комплекты практически для любых легких грузовиков с 1940 года по сегодняшний день» — всего около 500 моделей. Он говорит, что Electric-Life добавила бы больше комплектов для тяжелых грузовиков, если бы на них был спрос.

Sremac говорит, что на рынке есть несколько универсальных комплектов, но эти устройства, как правило, сложнее установить, так как они включают несколько втулок и кронштейнов.

«С универсальными комплектами, — говорит он, — вы сохраняете старый механический регулятор и надеваете узел привода на цапфу кривошипа. То, что вы делаете, — это моторизация ручной системы. Они хорошо работают, но не очень красивы».

Он говорит, что Electric-Life изготавливает свои комплекты в соответствии с точными размерами предполагаемых дверей, используя литые инструменты для обеспечения точной подгонки. «Все наши комплекты для послепродажного обслуживания производятся на тех же линиях, на которых производятся наши OEM-продукты, — говорит он.

В комплект Electric-Life входят все детали и расходные материалы, необходимые для питания двух окон. Он продается за 399 долларов. Приведенные ниже указания относятся к дверному комплекту Freightliner. Время работы магазина около шести часов.

Задание

1. Выложить содержимое. Отдельные детали по категориям: регулятор и рама, проводка, переключатели и крепеж. Это сэкономит время, когда вы находитесь в гуще установки.
2. Снять дверные панели. Снимите рукоятки оконных ручек, затем аккуратно, но твердо подденьте панели обивки отверткой с широким лезвием или небольшой тонкой монтировкой. Крепятся они пластиковыми заглушками-«елочками», а иногда и металлическими шурупами. Когда панели сняты, распылите небольшое количество проникающей жидкости на винты, крепящие металлические крышки к дверным коробкам. Возможно, потребуется постучать по нижним винтам молотком со сферическим бойком, чтобы облегчить их выламывание.

   Сдвиньте неприкрепленную крышку влево или вправо, чтобы отсоединить рычаг регулятора от оконного канала. Повторите процесс на другой двери. Открутите регулятор от каждой дверной панели.

3. Установить новые регуляторы. Рамы регуляторов Electric-Life предназначены для использования существующих отверстий под болты, но для некоторых дверей потребуется сверление, чтобы расширить или открыть эти точки крепления, которые в противном случае были бы пустыми. Пробивая отверстия, будьте осторожны, чтобы не просверлить окно.

   Подсоедините соответствующие (черный и синий) провода к каждому двигателю регулятора.

   Подоприте окно отверткой или тонкой деревянной планкой. Также подойдет клейкая лента, намотанная на верхнюю часть двери и приклеенная к обеим сторонам стекла. Вставьте новый рычаг регулятора в оконный канал и поместите раму на место ее установки внутри дверной коробки. Пропустите болты через предназначенные для них отверстия, чтобы убедиться, что они достаточно длинные. Из-за небольших различий в дверях вам может потребоваться заменить часть оборудования. Обратите внимание, что эти детали имеют метрический размер и резьбу.

   Повторите процесс на другой двери и затяните все болты.

4. Прокладка проводов. Откройте панель главного выключателя грузовика, которая часто находится у основания приборной панели, прямо перед рычагом переключения передач. Найдите горячий терминал, способный выдержать нагрузку 20 ампер. Автоматические выключатели обычно имеют маркировку, но если у вас есть вопросы, обратитесь к схеме или к знающему механику. Electric-Life рекомендует, чтобы питание поступало от клеммы, активируемой выключателем зажигания. Пока не подключайтесь к горячему проводу.

   Разберите приборную панель в достаточной степени, чтобы проложить жгут проводов от выбранного автоматического выключателя к обеим дверям. Снимите защитные панели под дальними концами приборной панели. Найдите (или просверлите) небольшое отверстие, в которое поместятся четыре провода.

   Просверлите небольшое отверстие в дверном проеме, которое будет вести к пространству за кик-панелью. Просверлите еще одно отверстие в дверном канале, которое будет вести внутрь двери. Второе отверстие должно быть на 10 или 12 дюймов выше первого. В грузовиках с подогревом зеркал уже есть эти отверстия и проводка, проходящая через них. Провода внутри дверного канала должны иметь небольшую слабину. Вставьте резиновые втулки в любое отверстие, которое вы просверлите.

   Протяните провода от автоматического выключателя через приборную панель и дверные проемы, используя большое количество пластиковых стяжек, чтобы закрепить их. Найдите приемлемый путь для проводов регулятора — они должны быть подключены к переключателю стеклоподъемника — и прикрепите их к внутренней части дверной коробки клейкой лентой. Это предотвратит их болтание или зацепление во внутренних механизмах.

5. Позиционные выключатели. Для переключателей комплекта необходимо вырезать квадратные отверстия в металлических крышках дверей и внешних панелях обивки для размещения выступающих соединительных блоков. Однако можно заказать выключатели с плоскими задними сторонами, что устраняет необходимость хирургического вмешательства в дверь. Все переключатели должны быть установлены над отверстиями, ранее занятыми стойками ручного регулятора. Никогда не врезайте какую-либо часть внутренней рамы двери.

   Поместите опорную пластину на передней стороне панели обивки в том месте, где вы хотите установить переключатель. Закрепите его несколькими винтами. Переверните панель и наденьте другую опорную пластину на концы винтов. Отметьте отверстия и область выреза. Снимите обе опорные пластины и обрежьте ненужный материал острым канцелярским ножом. Повторите процесс на панели. Не сверлите никаких отверстий под винты.

   Соедините панели обивки с соответствующими металлическими дверными накладками. Соедините их с помощью С-образных зажимов и острым инструментом отметьте область разреза. Удалите ненужный материал электролобзиком.

   Прикрепите лицевые панели переключателей, закрепив их опорными пластинами за панелями обивки.

6. Собрать двери. Убедитесь, что оконные направляющие чистые и хорошо смазаны белой литиевой смазкой. Держите крышку рядом с дверью и просуньте все шесть проводов через отверстие, где должен быть установлен выключатель. Закрепите крышку на дверной раме. Повторите процесс с панелью обивки.

   Подсоедините лепестковые клеммы к концам проводов и вставьте их в клеммные колодки выключателя в соответствии со схемой подключения комплекта. Вставьте переключатели в лицевые панели.

7. Питание и проверка.
