Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Содержание

• 1 Что нужно знать
• 2 Как самостоятельно установить зажигание?
• 3 Видео «Пошаговая установка трамблера на ЗМЗ 402»
• * Комментарии и Отзывы

[ Раскрыть][ Скрыть]

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0. 8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки.

2. Установите шкалу на ноль.

3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Голосование

Вы умеете выставлять зажигание?

 Загрузка …

Видео «Пошаговая установка трамблера на ЗМЗ 402»

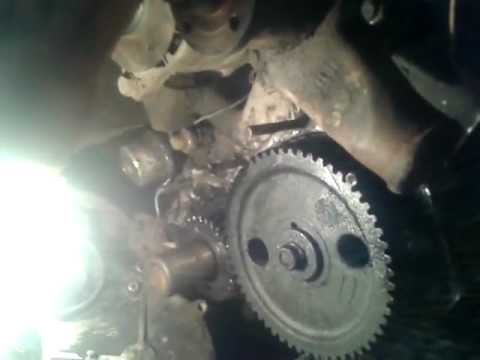

Зажигание на газель 402 двигатель

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Всем привет ! Понадобилось мне выставить зажигание на 402ом.В инете все пишут по разному !
1 Подскажите пожалуйста, ПОШАГОВО ! как правильно выставить зажигание на 402ом ?
(зажигание электронное, обычное) буду выставлять на улице около дома.
2 Бегунок трамблера вращается по часовой, или против часовой ?
3 Пытаясь завести машину, крутит, но не заводится, и после отпускания ключа зажигания, коленвал, проворачивается в обратную сторону. (позднее зажигание ?)
Вот и решил я по новой с нуля выставить зажигание!
ПОЖАЛУЙСТА, РАЗЖУЙТЕ, КАК СДЕЛАТЬ БЕЗ ОСОБЫХ ХЛОПОТ.
Как заведу машину, отрегулирую по стробоскопу.

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть вопрос, когда бегунок стоит на первом цилиндре, откручиваем задний болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

П.С Придется все таки купить новый карбюратор !

Смотрите также

Метки: правильная регулировка зажигания змз 402

Комментарии 21

Много слов а инфы по делу нет. Поищем в других постах.

Танцы с бубном вобщем(((

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть ворос, когда бегунок стоит на первом цилинде, откручиваем заднии болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

ВСЕМ СПАСИБО! ОЧЕНЬ МНОГО ИНФОРМАЦИИ, СЕГОДНЯ ПОСТАРАЮСЬ СДЕЛАТЬ, ЕСЛИ ВРЕМЯ БУДЕТ.

Все сказали верно. МВТ, бегунок на первый цилиндр… Дальше расскажу как делал я.
Завел, на слух подкорректировал угол зажигания (чтоб двиг работал ровно и уверенно). После ехал кататься с ключиком на 10. И по ходу движения выявлял провалы, запинки и тд… Так опытным путем и настраивал. А на счет +/- хрень. Надо все делать чеко. Если слишком раннее то лишний расход, слишком позднее перегрев (или наоборот) так же детонация.
Удачи

Вот вот, но на слух говорят выставлять нужно поворачивая трамблер до тех пор пока движек не достигнет макс оборотов!
Тоже тебе скажу — БРЕД! Все зависит от качества смеси то есть обогащенная или бедная а и обороты меняются от этого. Лучше по меткам и в оконцовке обратится к проф. .

Я говорю как делал я. Перед этим я посещал карбюраторщика, то-есть в качестве смеси был уверен. А он мне зажигание не выставил, так как сказал что уже слаб на глаза и нечерта не сможет увидеть =)

Вот когда я себе двухконтурное зажигание поставил, выставлял всё на слух и по ездовым качествам, вроде всё нормик, в мороз с первого раза завожусь)))Покрути, прокатись, ещё покрути и найдёшь серединку)))

Лучший и самый точный способ настройки зажигания — это по искре и на лампочку. На лампочку на волговских трамблер-ах сложнее. по этому расскажу как по искре Выставляешь положение поршня ВМТ (верхнюю мертвую точку). При этом бегунок должен быть направлен на 1-й цилиндр (там еще болтик есть под отвертку), далее снимаешь броне провод с первого цилиндра и и включив зажигание поворачиваешь трамблер до тех пор пока не произойдет искра. Если при плавном повороте ничего не произойдет поверни резче. То есть в момент сжатия происходит воспламенение смеси. И меньше слушай что +- на палец зажигание настраивается. От зажигания очень зависит расход есть интересная статья что при отклонении на 10 градусов + 3-3.5 литра расходуется топлива. Не зря придумали приборы

я делал так:
выкручиваешь первую свечку и вставляешь в отверстие конус из бумаги, и крутишь вал по ходу движения, только пробка выстреливает подгоняешь ко 2 метке на шкиву, ВМТ поймали. идем дальше снимаешь крышку трамблера там тоже есть метки на корпусе с внутренней стороны типо стрелки а под бегунком красная риска, они должны подходить, подходят все ровно если нет то делаем следующее, ослабеваем болт регулировки угла зажигания ключик на 10 потом под трамблером есть гайка вроде на 8, находиться с противоположной стороны с верху ее не видно т.к. она под корпусом трамблера. ослабеваешь ее и стыкуешь метки. и затягиваешь, потом нужно поймать место когда бегунок смотрит на 1 цилиндр, на помощь приходит крышка трамблера, ( на электроном все проще, одеваешь крышку вкл зажигание и крутишь трамблер влево вправо, и ловишь искру, самый надежный и верный способ но не об этом) ловишь первый цилиндр, фиксируешь болт регулировки угла зажигания. ставишь крышку и все, должна завестись, но это если исправны все элементы цепи(коммутатор, катушка, провода, свечи, сама схема подключения) с такой настройкой должна завестись а контрольную настройку уже можно сделать по месту. удачи в работе, если что спрашивай что знаю подскажу))

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы).

6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора

Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3. После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 — 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Как самостоятельно установить зажигание ?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
4. Дальше, следует выставить
   его шкалу на нулевой показатель, это примерно середина шкалы.
5. После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.
6. Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

Смотрите также

Комментарии 22

Датчик коленвала засрало и будет он как попало работать

Там демпфер уже трет об крышку, весь перед в масле, откуда то оно убегает галопом

Ты попробуй потренируйся.Что на видео увидишь?Выход плунжере по пазам менее 1 мм в каждом.Я же на придумал сказку, чтобы сделать описание в 10 строк.

Заряжал ГН без ничего.Нужно только выдвинуть внутренний плунжер из наружного на опред. место, ни больше, ни меньше.Только в одном положении он зафиксируется и не пойдёт вперёд под действием пружины при сборке.А перед уст. колпачка проверяйте это место нажатием на пружину.Пробуйте, и всё получится элементарно.Всего неск. попыток до сборки.Делаю так всегда и не только себе.Чтобы убедиться в правильности сборки наживите колпачёк с пружиной на неск. витков резьбы и стукните рабочей стороной плунжера по верстаку и т.п. разрядите ГН.Проверите, потом снова соберите.Если всё-хоккей, закрутите колпачёк окончательно и осторожно устанавливайте ГН на место.Потом разрядите, как установите на место.

Просто пробовал без ничего это невозможно т.к. Стопорное кольцо находиться внутри и как его подбить? на паз без ничего не посадить! И если у тя это так получается сними видео и покажи всем!

Как то сложно у тебя с натяжителем, ножик или иголка и 5 сек времени

У меня оч легко и у меня 2 секунды и все готово

да почитав и сразу приходят ммысли что далеко и еще дальше держаться таким от техники надо щпонки на валу режет автомат на заводе и если то что написано то на заводе одни дятлы работают почитай мануал для начала

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Плохо читал распредвалов как и колено всегда выстлана вливаются только по первому цилиндру и никак по четвёртому поверь кручу их с детства отец крутил и мне передал так что я можно сказать моторист в покалении

Я незнаю как вас учил но вы пытаетесь мне обьеснить что я читал и мне обьесняли мастера я просто сказал что может и такое произойти и что машина хуй заведеться

Ты пытался сумничать я читал книгу по этому двигателю и там все так и написано нашел выставления зажигания можно выставить на 4 цилиндр если хочешь

Читай и флаг тебе в руки

Просто ты пытался сумначать наверное как те люди которые в форда ставят холодный впрыск

Читать дальше: Ниссан мурано автомат или вариатор

проще по-моему по отвертке длинной выставить грм. вставляешь её в свечной колодец первого горшка и крутишь

Каму как удобно

Выкручиваешь свечи а затем тянешь за ремень

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т. е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

Помню менял прокладку на 406-м и провернуло у меня демпфер шкива. Ну я по отвертке мотор собрал. А про регулировку зажигания не слыхал никогда.

Что то я не понял, какое зажигание на 406 вы выставляете, и если выставить 1-й цилиндр в ВМТ, то естественно и 4-й окажится тамже. Если вы выставляете метки ГРМ, то у вас зажигание никогда на 4-й цилиндр не уйдет. И на первом вашем фото, где вы показали точность совпадения метки, могу вас огорчить, эта метка может быть не точной ВМТ, т.к. демпфер имеет свойства со временем проворачиваться по шкиву коленвала в следствии чего верхнюю точку по ней уже не выставить, а самое простое и точное это : на шкиве коленвала от недостающих 2-х зубов, отсчитаете против часовой стрелки 20-й зуб, и пометьте его, и этот самый 20-й зуб надо поставить на против датчика коленвала, это и будет самой точкой ВМТ, и вы нашли на ГРМ своем 3 метки которые надо выставлять, но их там вообще 4 метки должно быть, одна на коленвале, по одной метки на распредвале, т.е. уже три насчитали, и еще одна метка на промвале, хотя если честно я по сей день не пойму зачем она там, я никогда ее не выставлял, а многие даже о ней и не знают.

И у Вас помоему еще на натяжном ролике, крепление лопнутое.

если не выставить пром вал по метке то мотор будет работать но не очень.и не получится выставить распред валы по меткам

а какое соотношение зубов между коленвалом и этим промвалом, мне интересно через сколько оборотов метки опять совпадут на них ?

Из этого видео ролика вы узнаете как правильно установить зажигание на 406 моторе автомобиля Газель. В некоторых случаях есть некоторые нюансы правильной установке меток ВМТ на механизме ГРМ.

В данном же случае рассматривается классическая установка зажигания в двигателе ЗМЗ 406 на Газели когда с цепями и распредвалами все в порядке.

Ищем сразу метку на коленвале (на видео отчетливо видно её местонахождения). Затем устанавливаем распредвалы по метка (маленькие дырочки в звездах валов должны установлены по краю головки блока).

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Как Выставить Метки Грм Газель 406

ЗМЗ-406, метки ГРМ — аннотация по установке

Для того чтоб в обычном режиме работал мотор на автомобиле Волга либо Газель, нужно верно выставить на ЗМЗ-406 метки ГРМ. Метки грм газель 406 фото. На автомобилях в качестве привода употребляться может цепь либо ремень.

Преимуществ и недочетов у каждого типа имеется много, некие говорят, что цепь не способна порваться.

Необходимо огорчить – способна, да к тому же как! Не считая того, для ее обычной работы требуется наличие смазки, потому при подмене цепи необходимо вправду разобрать половину мотора и даже сливать масло.

Особенности конструкции

До того как создавать установку меток ГРМ на ЗМЗ-406, необходимо разглядеть особенности этого мотора.

Всего существует четыре фазы, в каких работает система газораспределения:

1. Впуск топливной консистенции в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Ремень грм 21099. Как правильно выставить метки? | Форум. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. Помогите найти метки грм на пежо боксер 2,5 d и как производится замена ремня грм в фотоотчете (если можно). Vin: vf3232a5215852199 спасибо. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. Вас интересует: метки грм газель 406 фото. Здесь подобраны фото на эту тему, однако релевантность не гарантируется. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Идеальная фаза

Идеальная фаза. В этом видео я расскажу как выставлять

зажигание по
меткам
. Подписка на мой канал

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Как правильно выставить метки грм?пожалуйста поподробнее и если можно с фото. Как правильно автомобили газель 402 и 406 желающим подмотать спидометр на газели. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

ЭТО ИНТЕРЕСНО: Ваз 2107 ремонт двигателя

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. установки и проверки меток грм змз-406. Как зажигание выставить. Газель 406. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Установочные метки грм, метки грм фольксваген, метки грм фольксваген пассат б3, схема меток грм, как правильно выставить метки грм, метки ремня грм ауди. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Нм.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105129 Нм. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. Как заменить ремень грм на ваз 2108-ваз 21099? (О том как снять на обе метки которые. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Нм.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Как заменить ремень грм и как быстро выставить метки грм на на ваз 2108, 2109, 21099. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Читать дальше: Старлайн а93 как заглушить двигатель

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. 2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

4.Ключом «на 10» ослабляем винт октан-корректора 5 . Устанавливаем его шкалу на нулевое деление (середина шкалы).

6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора

Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3. После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 — 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0. 8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Читать дальше: Звонит неизвестный номер и сбрасывает

Как самостоятельно установить зажигание ?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
4. Дальше, следует выставить
   его шкалу на нулевой показатель, это примерно середина шкалы.
5. После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.
6. Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.
Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителя	против часовой
Угол опережения зажигания max, град:
центробежный регулятор
вакуумный регулятор
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

ис. 1

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

UAZ 31512 Рожденный заново › Logbook › Установка умз-4216. Часть 1

Исходные данные УАЗ в кузове 514, с двигателем 4178, коробкой 4-х ступкой и рессорной подвеской. Имплантант — двигатель умз-4216 Е3 — инжекторная версия 421-го двигателя, адаптированная для Газели.
Почему не 4213? Банально, этот двигатель с новой машины обошелся за полцены, к тому же с проводкой и ЭБУ. Так что большое количество переделок себя оправдывает.

Для начала пришлось провести некоторые подготовительные работы с двигателем до его установки.

Начали с системы охлаждения. Была удалена электромуфта вентилятора охлаждения, т.к. у уаза дефлектор на радиаторе находится намного выше. Крутить крыльчатку будет, как и прежде, шкив помпы. Соответственно, с крышки ГРМ был убран натяжитель ремня вентилятора.

Еще один момент, на газели оба патрубка радиатора смотрят влево по ходу движения. Пришлось поменять крышку термостата, чтобы патрубок из нее выходил на правую сторону.

За ненадобностью с коленвала скинули дополнительный двухручьевый шкив (вентилятор и гур), на его месте будет уазовский шкив привода гура.

Далее с двигателя были сняты кронштейны, которыми он опирается на раму. На замену им пойдут родные лапки от 417-го.

Так же удален насос ГУРа, т.к. он располагается на уровне кронштейнов двигателя. В нашей версии он будет по-уазовскому висеть на ГБЦ.

Параллельно шла работа над подготовкой самого уазика. Правый бак был заменен на хантеровский, под погружной бензонасос. Бак к тому же имеет штуцер адсорбера. У меня такого девайса не будет, зато через него будут сообщаться между собой левый и правый баки.

Сам бензонасос был взят от Волги с двигателем крайслер. Его пришлось слегка доработать. Во-первых, развернуть поплавок на 180 градусов, чтобы он не упирался в переборку внутри бака. Во-вторых, слегка уменьшить его высоту путем укорачивания двух направляющих, соединяющих верхнюю и нижнюю части насоса. На направляющих пришлось пересверлить отверстия для ограничивающих сжатие шплинтов.

Из коробки он выглядит так

Следующим важным вопросом была состыковка с КПП. Картеры сцепления двигателей 4216 и 4123 несколько отличаются. Обошлись малой кровью — перенесли нижние шпильки, и коробка вошла на свое место.

Маховики на двигателях так же различаются. Корзина сцепления (лепестковый Luk) от уаза не подходит — на новом двигателе она меньше и имеет другой крепеж. То же самое и с ведомым диском сцепления — он меньше по размеру и имеет более мелкие шлицы под первичный вал КПП.

Пока из положения вышли по такой схеме: — РЦС УАЗ (временно, будем ставить самоподвод) — Выжимной УАЗ (временно, не тот диаметр в месте контакта с лепестками) — Вилка сцепления Газель (временно, т.к. пришлось проточить болгаркой до диаметра уазовского выжимного) — Диск сцепления УАЗ (3160 переходного образца?) размерами как газелевский, но крупный шлиц (ах да, временно, т. к. буду менять первичный вал в КПП на тонкий)

http://avtotehnar.ru/ustanovka-zazhiganiya-na-402-dvigatele/
http://koreec73.ru/dvigatel/zazhiganie-406-karbyurator.html
http://low-car.ru/tehobsluzhivanie/ustanovka-zazhiganiya-402-dvigatel-karbyurator.html

Как правильно выставить зажигание на двигателе 402

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Система зажигания состоит из следующих компонентов:
1. Катушка
2. Распределитель-прерыватель искры (трамблер)
3. Коммутатор
4. Свечи зажигания
5. Замок зажигания
6. Стартер
7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60км\ч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

remruk.info

Ремонт и установка трамблера на 402 двигателе, регулировка зажигания: видео, как установить привод

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Содержание

[ Раскрыть]

[ Скрыть]

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

 Загрузка …

Видео «Пошаговая установка трамблера на ЗМЗ 402»

avtozam.com

Порядок зажигания 402 двигателя: как выставить и отрегулировать

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Содержание статьи

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором  вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет  цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму  и порядке:

• Коленвал  занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Видео-инструкция выставления зажигания

avtotehnar.ru

ГАЗ Газель ЛЕГАВАЯ › Бортжурнал › Выставить момент зажигания на 402-м двигателе на бесконтактной системе зажигания.

Полный размер

Видео о том, как выставить зажигание на 402-м двигателе такая гребуча туча., а тем более записей, что должно быть понятно всем, как это делается. Но есть некоторые нюансы, которые, думаю будут интересны тем, кто этим займется впервые.
ну во-первых по лампе выставить, как я выставлял на жиге с контактной системой или «Сонаром-ИК» так не катит.Светодиод сгорает на ура, а лампа на 12 вольт еле бздит, но по этой плешивой попытке загореться, можно что-то поймать.Поэтому просто направить бегунок на контакт первого цилиндра(а он ближний к двигателю) в общем-то поможет.
во-вторых нужно не возлениться и проверить октан-корректор(точнее его работоспособность).Делается это просто: сняли шланг разрешения с карбюратора, и ртом, сымитировали вакуум.Если движуха есть пластины внутри трамблера с приемниками, то он работает.Если нет, то сам вакуумник можно купить отдельно.И заменить.
в-третьих, нужно сплюнуть на хрен все то, что попало в рот вместе с зама…ренным шлангом вакуумника.Иначе вы рискуете лишить кариес на ближайшие несколько дней всякой надежды испортить вам зубы, а бактерии, вызывающие плохой запах изо рта сами сдохнут.
4- В отличие от жигулевского классического трамблера у привода ГАЗовского, нет шлицев, а потому БДСМ а будет меньше.Есть направляющая с положением которой сложно промахнуться, учитывая разный размер пазов на ней для правильной установки привода трамблера.
5- на картинке показано, как отрегулировать вакуумный корректор по стрелке, но не показано, как ловить и в каком положении эту стрелку, если эта сволочь под действием магнитного поля норовит повернуться.куда угодно, только не туда, куда надо.Так вот поймать совсем ровно мне не удалось и пришлось немного увеличить ход регулировочной планки.
6- в общем тут написан подробно процесс: avtomechanic.ru/gazel/dvi…vigatelya-zmz-402?start=1
— Более надежный способ вставить зажигание точно-стробоскоп.
использовал СТ-2. Для волговского мотора с БСЗ и коммутатором подключение простое: Датчик с прищепкой на высоковольтный провод первого цилиндра, плюс и минус питания стробоскопа соответсвенно клеммам на аккумуляторе(красный и черный) ну и тонкий провод зелено-желтого цвета с маленьким крокодилом к клемме «КЗ» на коммутаторе.
На шкиве коленвала ставим метку белым корректором, краской, или как я просто приклеил кусок маленькой ушной палочки на клей момент., запускаем двигло и смотрим, чтобы при включении стробоскопа(а его направить лучом на шкив коленвала) и смотреть где метка.Трамблер должен быть не затянут(регулировка поворота самого трамблера) и поворачиванием трамблера смотрим куда двигается метка.Если по часовой стрелке двигаем, то зажигание уходит к более раннему (смесь будет воспламеняться раньше прихода в ВМТ поршня), и наоборот, поворачивая трамблер против часовой стрелки в сторону более позднего изменяем его. И все это надо делать на прогретом двигателе и на холостых оборотах, в районе 700-850 об. в минуту, чтобы объективно настроить зажигание, потому, что как только обороты начинают повышаться, октан-корректор смещает момент зажигания в сторону опережения.
Ну и еще по мелочи: метку гораздо лучше видно при снятой серединной планке, на которой стоит замок капота.Вентилятор охлаждения в таком случае совсем близко(если нет защиты) и надо внимательно следить за тем, чтобы по роже не рубануло и чтобы провода от стробоскопа не намотало.Его в упор держать не обязательно. Даже днем все прекрасно видно на небольшом удалении от радиатора.Тут значение имеет яркость метки.Средняя метка должна совмещаться с отливом на крышке( крайним слева, соответствующем ВМТ(определяется методом научного тыка отверткой)).Это для 92-го бензина.Можно даже, чтобы совпадала крайняя левая метка на шкиве коленвала.
На первом фото наклеенная метка на шкиве коленвала. которая совмещена с отлитой меткой на крышке блока
На втором просто трамблер без крышки и с ваккум-корректором на первом плане
На третьем то, как видна метка под светом стробоскопа(белая внизу)
Ну и сам стробоскоп, который может измерять и вольтаж заодно и количество оборотов.

Полный размер

Полный размер

Полный размер

www.drive2.ru

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания
Порядок работы цилиндров	1–2–4–3
Направление вращения ротора распределителя	против часовой стрелки
Угол опережения зажигания max, град:
центробежный регулятор	15–18
вакуумный регулятор	8–10
Зазор свечи зажигания, мм	0,8
Сопротивление резистора бегунка*, кОм	5–8
Сопротивление наконечника свечи, кОм	4–7
Сопротивление центрального контакта крышки*, кОм	8–13
Сопротивление обмотки статора, кОм	0,4–0,45
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

avtomechanic.ru

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ AUTOTEXNIKA.RU

Авто Частный

Управление и установка зажигания ZMZ 402: секреты и советы

Двигатель ЗМЗ 402 — один из продуктов российского автопрома, широко используемый в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Затем вы узнаете, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и предварительно настроенными контроллерами — вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Читайте также

• Теперь я расскажу, как я ремонтировал две старые, разбитые противотуманные фары, что доставляло мне огромное удовольствие …Итак, давайте возьмем две сломанные и сильно запотевшие фары — просто удалите их из собственной машины Mazda 3 (просто, вероя…

• ВАЗ 2101 Предохранители и релеРассматривал машины ваз 2101, ваз 2102.Блок предохранителей ВАЗ 2101 расположен слева внизу 1 рычаг блокировки капота.2 блока предохранителей.Чтобы снять блок предохранителей ВАЗ 2101, необходимо нажать на защелку.распол…

• Лада Грант стала по-настоящему популярной машиной. И, почти во всех, это стоило и хорошие компоненты. Например, печь на Lada Granta настроена довольно хорошо, потому что она очень быстро нагревает интерьер до нужного уровня. Инженеры АвтоВАЗа очень х…

• Проверка давления масла 1. Снимите правую крышку колеса.2. Снимите разъем датчика давления масла. 3. Замените переходник вместо датчика давления масла. Проверка давления масла для Chevrolet Aveo Chevrolet Aveo 4. Подсоедините манометр к адаптеру.5. …

Правильно установить зажигание 402 двигателя, необходимо учитывать учет свойств (программного обеспечения), изложенных ниже:

Как установить зажигание на двигатель карбюратора 402 |

• порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
• ротор переключающего элемента вращается против часовой стрелки;
• на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
• на вакуумном устройстве миф представляет собой показатель от 8 до 10 градусов;
• для свободного движения на СЗ требуется не более 0,8 мм;
• Ожидаемое значение резистора от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в диапазоне 4-7 кО;
• в обмотке статора уровень сопротивления должен быть не менее 0,45 и даже не менее 0,5 кОм.

Зажигание на 402 двигатель.

Мы правильно установили привод распределителя. регулируемый зажигание, видео для граждан без автомобильных навыков. Это очень просто.

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно

зажигание?

Как работает блок зажигания на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

Установите время следующим образом:

1. На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
2. Если распределитель не был снят с агрегата, такт сжатия 1-цилиндра можно определить путем открытия его крышки. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстия нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в тот момент, когда картонная пробка выдувается потоком воздуха, начнется ход сжатия.
3. Теперь полезен гаечный ключ на 10 — благодаря его использованию необходимо немного ослабить болт октанатора, при этом нет необходимости откручивать сам винт.
4. Далее это принимать его масштаб равен нулю, он примерно посередине.
5. После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
6. Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. А именно, речь идет о красноватой отметке на роторе, кроме того, о риске для статора. Когда установка привода устройства завершена, распределитель должен удерживаться в одной позиции одной рукой, а винт ввинчиваться другой рукой.

1. Установите теги. 3.5. Установите масштаб на ноль. 3. Совместите метки на распределителе.

Читайте также

• замена сцепление шевроле авеоИзнос сцепление Сто процентов зависит от стиля водителя. Подробная статья о замене сцепления на Chevrolet Niva своими руками. Точный алгоритм с фотографиями и видео. Произвести замену тормозных колодок на ВАЗ 2110 (видео….

• Ford Focus Fanзамена задние тормозные колодки Ford Focus 2. ВидеоТормозные системы Ford в хорошем состоянии. Но поставив барабаны на заднюю подвеску, 2 русских сборщика шокировали их. Замена заднего тормоза башмак тяжелее, чем спереди.Замена обуви ff…

• CV совместное на ВАЗе 2114: замена без проблемЗамена шарнира CV на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот агрегат уверенно преодолевает более 100 тысяч километров. CV совместное обслуживание может закончиться неу…

• 4.5.5 Снятие и установка ГРМСнятие и установка ГРМПроцедуры следует начинать только после полного охлаждения двигателя. Замена ремня ГРМ для двигателей объемом 1,4, 1,6 и 1,8 литраКВ — Коленвал RV — распредвал VN — водяной насосR это ролик N — Натяжи…

Некоторые экспонаты зажигание используя строб. Время от времени установка момента зажигания не дает результатов — двигатель работает три раза и не работает на полную мощность. Причина — отказ дистрибьютора в целом. Замена или ремонт дистрибьютора может решить проблему.

Видео по установке шагового распределителя ZMZ 402

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2.4

Двигатель типа ZMZ0-402 является бесконтактным, с датчиком импульса зажигания (генератором) и встроенными вакуумными и центробежными регуляторами времени зажигания (1908.3706).

Датчик распределения имеет две функции: он определяет искровой момент и распределяет импульсы высокого напряжения на цилиндры в порядке их работы. Для этого используйте ползунок, установленный на валу датчика-распределителя.

Слайдер имеет антиреференсный резистор.

Переключатель (1313734) размыкает цепь питания первичной катушки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техно имеет набор программ зажигания учета

Post Views: 94

You may also like

autotexnika.ru

Регулируем момент зажигания на двигателе змз-402 — GAZ 31, 2.4 liter, 1992 year on DRIVE2

Иногда владельцы автомобиля волга 3110 или похожих моделей сталкиваются с проблемой, которая заключается в том, что двигатель не выдает тех оборотов, которые должен, работает нестабильно и часто глохнет. В принципе подобная проблема встречается у всех автомобилях и причина ее может заключаться в том, что неверно выставлен момент зажигания. Это отрицательно сказывается не только на мощности и скорости двигателя, но также способствует большому расходу топлива и преждевременному износу силового агрегата.

Такая ситуация может возникнуть после замены датчика-распределителя или прочего ремонта, связанного с системой зажигания.

Однако не спешите обращаться в сервис, поскольку настройку данного параметра можно легко произвести и дома, обладая базовым набором инструментов и воспользовавшись данной инструкцией. Для начала необходимо установить коленвал в таком положении, при котором средняя метка на его шкиве совпадает с приливом на крышке блока. Это положение соответствует углу опережения зажигания в 5 градусов, первый цилиндр расположен в верхней мертвой точке и оба клапана должны быть закрыты — конец цикла сжатия. Есть еще один способ определить необходимое положение: выкрутив свечу из первого цилиндра и вставив в отверстие кляп из бумаги, проворачиваем вал и когда пробка вылетит, это говорит о начале такта сжатия. Когда коленвал установлен в нужном положении следует ослабить винт октан-корректора и установить его шкалу в нулевое положении, которое расположено посередине шкалы. После этого тем же ключом нужно отпустить винт, крепящий пластину октан-корректора, и, поворачивая датчик-распределитель, совместить две метки — на роторе и статоре. После чего затягиваем винты, следя за тем, чтобы метки не сбились. Вот и весь процесс. Как можно заметить, для его выполнения нам нужен всего один ключ на 10, займет вся процедура несколько минут. Можно еще проверить правильность установки «в бою». Для этого нужно завести двигатель и двигаясь на четвертой передаче на скорости 50-60 км\час резко утопить педаль газа. Небольшая трехсекундная детонация подтвердит правильность настройки, ее отсутствие или наоборот большая длительность говорит о том, что следует изменить момент зажигания.

Такая быстрая и простая процедура позволит сэкономить много нервов и денег, а автозапчасти волга на двигатель не будет требовать еще длительное время.

www.drive2.com

Регулировка момента зажигания двигателя ЗМЗ-402

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1–2–4–3

Направление вращения ротора распределителя  против часовой стрелки

Угол опережения зажигания max, град:

— центробежный регулятор 15–18

— вакуумный регулятор 8–10

Зазор свечи зажигания 0,8 мм

Сопротивление резистора бегунка* 5–8 кОм

Сопротивление наконечника свечи 4–7 кОм

Сопротивление центрального контакта крышки* 8–13 кОм

Сопротивление обмотки статора 0,4–0,45 кОм

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра

Закрыв отверстие бумажной пробкой, вращаем коленчатый вал

Вытолкнувший пробку воздух укажет на начало такта сжатия

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

avtomechanic.ru

начинаем выставлять зажигание — Москвич 402, 1.2 л., 1957 года на DRIVE2

Полный размер

Заткнул пробкой свечное отверстие первого цилиндра от радиатора. Выскочила, так, как когда пиво резко ткрываешь. Долго тянуося в поисках выступа в смотровом окошке. Смотрите, правильно ли прокрутил я далише? По моему еще пять мм крутнуть? На маховике вроде как написано в книге. Шарик и мз.
Ниже текст скопировал из книги
«АВТОМОБИЛИ „МОСКВИЧ
МОДЕЛЕЙ 407 и 423Н
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ИЗДАНИЕ ТРЕТЬЕ. ПЕРЕРАБОТАННОЕ»
из формата PDF, так что извиняюсь за ошибки.

Проверка и установка момента зажигания.
Для проверки установки момента зажигания вывертывают свечу
первого (считая от радиатора) цилиндра и закрывают свечное отвер-
стие в головке блока пробкой из смятой бумаги. Далее открывают
крышку 3 (см. рис. 17) смотрового окна иа картере сцепления и мед-
ленно вращают коленчатый вал двигателя пусковой рукояткой до
начала такта сжатия в первом цилиндре, которое определяют по
выталкиванию бумажной пробки, закрывающей свечное отверстие.
Продолжая вращать вал, устанавливают поршень первого цилиндра
в положение, соответствующее моменту проскакивання искры па
электродах свечи (10° до в. м. т.), при котором метка МЗ на махо-
вике (запрессованный в обод шарик 2) совпадает с острием штифта,
закрепленного в смотровом окне картера сцепления. В этом положе-
нии коленчатого вала ослабляют стяжной винт хомутика пластины
крепления корпуса распределителя, снимают крышку распредели-
теля и устанавливают октан-корректор в среднее положение, совме-
стив с торцом горловины корпуса распределителя четвертое деление
шкалы корректора.
После того как двигатель и распределитель зажигания подго-
товлены, присоединяют проверенную заранее двенадцатнвольтовую
контрольную лампу с патроном (например, переносную, прилагаемую
к автомобилю) концом одного провода к клемме 9 (см. рнс. 23), сое-
диненной с рычажком 8 прерывателя, а концом другого провода —
к массе.
Поворачивая корпус распределителя против часовой стрелки до
получения замыкания контактов прерывателя, прижимают пальцем
ротор по часовой стрелке (для устранения зазоров в механизме
привода) ОТ СЕБЯ ДОБАВЛЮ: ДО МОМЕНТА, КОГДА ЛАМПА ПОТУХНЕТ и медленно поворачивают корпус распределителя в том же
направлении (ПО ЧАСОВОЙ СТРЕЛКЕ) до тех пор, пока не загорится контрольная лампочка.
Точность установки контактов прерывателя на размыкание прове-
ряют. поворачивая кулачок по часовой стрелке и одновременно
слегка прижимая пальцем рычажок 8, при этом контрольная лам-
почка должна погаснуть или должно уменьшиться свечение нити.
Если проверка показывает, что установка момента зажигания сде-
лана правильно, то, не меняя положения корпуса распределителя.
натягивают стяжной винт пластины крепления корпуса к головке
блока цилиндров.
Затем ставят на место и закрепляют защелками крышку распреде-
лителя, ввертывают на место свечу первого цилиндра н вставляют
наконечник ее провода в гнездо клеммы крышки, расположенное над
клеммой 9 корпуса распределителя. Провода остальных свечей при-
соединяют к распределителю в соответствии с порядком работы ци-
линдров (1—3—4—2). учитывая, что ротор вращается против часо-
вой стрелки. После этого закрывают крышку смотрового окна на
картере сцепления.
Если по какой-нибудь причине после установки коленчатого вала
в положение, соответствующее концу такта сжатия в первом цилиндре
(по метке МЗ на маховике), распределитель зажигания будет снят,
то прн обратной установке его нужно обеспечить правильное положе-
ние валика кулачка.*(При этом предполагается, что после снятия распределителя положение ко-
ленчатого вала не изменялись.)
Для этого перед установкой распределителя
на двигатель надевают на кулачок ротор и поворачивают валик так,
чтобы токоразносная пластина ротора была обращена точно по на-
правлению и в сторону клеммы 9. служащей для присоединения
провода низкого напряжения.
После установки распределителя на двигатель важно не за-
быть присоединить трубопровод к штуцеру 5 камеры вакуумного
регулятора.
Следует иметь в виду, что установка зажигания по метке МЗ
на маховике при среднем положении октан-корректора обеспечи-
вает наивыгоднейшие мощностные и экономические показатели дви-
гателя лишь при условии, что для его питания применяется бен-
зин А-72.
В случае применения для двигателя бензина с октановым числом
ниже 72 (но не ниже 66) окончательную корректировку установки
зажигания нужно производить на ходу автомобиля после предва-
рительного прогрева двигателя до нормальной эксплуатационной
температуры. Прн проверке считают, что наиболее выгодным опере-
жением зажигания будет такое, при котором во время резкого раз-
гона автомобиля на горизонтальной дороге (с полной нагрузкой
в кузове) с начальной скорости 30—40 км!час на прямой передаче
будут едва прослушиваться отдельные прерывающиеся детонацион-
ные стуки в двигателе. Если при интенсивном разгоне автомобиля
стуки отсутствуют, это значит, что зажигание установлено поздно;
наоборот, появление отчетливых стуков свидетельствует о слишком
раннем зажигании.
При необходимости некоторого корректирования установки мо-
мента зажигания вращают регулировочную гайку 1 с накаткой
(см. рис. 23). установленную на микрометрическом вните октан-кор-
ректора распределителя.
На корпусе распределителя имеются указательные стрелки и
обозначения «+», т. е. опережение, и «—»—запаздывание, опреде-
ляющее направление вращения гайки 1. а на втулке 4 камеры
вакуумного регулятора — шкала с делениями, указывающими вели-
чину линейного перемещения втулки и тяги диска прерывателя под
действием микрометрического винта корректора.

www.drive2.ru

Выставление ГРМ 402-го, на котором нет меток — ГАЗ 31, 2.4 л., 1998 года на DRIVE2

Не прошло и 4000, как дошли руки до регулировки ГРМ. Изначально на шестернях меток нет. Такое БЫВАЕТ. И всё устанавливалось немного на глаз, без должной точности. При ВМТ первого цилиндра кулачки распредвала под его клапанами должны болтаться снизу, практически с одинаковыми углами отстояния от вертикали, градусов шесть разница. Поставил, собрал, завёл с полоборота. Но нет мощности.

Практика показала простое решение проблемы отсутствия меток.
Основной вопрос — съёмник ступицы шкива коленвала и шестерни распредвала.
Сделал его из пластины прочной стали толщиной 8мм. Сверлется 2 отверстия, по размерам резьбовых отверстий на ступице шкива. Потом между ними ещё одно, по размеру резьбовых отверстий на шестерне распредвала. Всё, съёмник готов. У меня ушло на него 4 сверла…

Второй шаг — снять систему водяного охлаждения. Ну, тут всё очень просто.

Третий шаг — выкручивание свечей и регулировка клапанов. Не торопясь и качественно, пока душевных сил в избытке.

Снимаем ступицу шкива коленвала, снимаем переднюю крышку с движка. Замечу здесь, что у меня поддон прихвачен винтами, а не гайками на шпильки, поэтому для снятия передней крышки мне не нужно спускать масло из движка.

Я пару дней считал углы и вникал в какую сторону смещение, но ошибся. После установки шестерни распредвала машина перестала заводится. Потому, что компрессия стала 3 атмосферы. Кстати сказать, при компрессии 6 движок заводился на 92-м без проблем.

Четвёртый шаг. После замера компрессии (3), шестерня распредвала была смещена в другую сторону, безо всяких расчётов и прикидок на четыре деления сразу. С горя и ради теста. Снял + поставил + новый замер компрессии = 10 минут времени. Так как компрессия стала 9, то движок без дальнейших опытов был дособран тут же. Распредвал и ось коромысел не трогали — клапана регулировать не надо.

Пятый шаг. Сложнее дело с выставлением зажигания. В ВМТ первого цилиндра не получалось выставить шлицы привода трамблёра параллельно распредвалу (это тоже, как бы, знак правильности). Угол получался в лучшем положении градусов 10, как не пробуй. Но, подкручиванием трамблёра, зажигание удалось поставить на место.

Ещё кое-что замечу, по-поводу компрессии. Изначально после сборки движка, шестёрка на компрессометре набегала после двух циклов сжатия. После первого смещения ГРМ, тройка набиралась уже с пятого цикла сжатия. А при оставленном положении ГРМ, девятка появляется с первым же оборотом, и далее не меняется.

Что изменилось. Приёмистость машины удвоилась. Хотя, при старте машина на сильно низких (>1200) может заглохнуть, но это уже вопросы к карбюратору. На четвёртой при обгоне легковушки, успеваю разогнаться до 130, и делаю обгон втрое быстрее. На пятой появилось ускорение, которого раньше не было совсем. Верхний предел скорости не испытывал, потомучто правый шкворень разболтан и колесо имеет сантиметровый люфт (хотя это проявляется в самодоруливании машины при повороте влево).

Обошлось без тюнингового распредвала за 7000. Стоило 4 сверла 🙂

Про расход и масло ещё не знаю, но выхлоп, одноко, не чистый пар.

www.drive2.ru

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ VIVAUTO.RU

двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Для обеспечения правильной работы двигателя машина правильно установлена зажигание. Здесь мы поговорим о том, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, вам необходимо знать некоторые аспекты устройства. Такие двигатели имеют бесконтактный распределитель, дополненный генератором сигналов и предварительно настроенными контроллерами, вакуумными и центробежными (создатель видео смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент возникновения искры;
• передает сигналы высокого напряжения вдоль блока цилиндров с учетом порядка их работы.

Для правильного распространения импульса используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Правильно установить зажигание в 402 двигатель, Вы должны принять во внимание свойства сложных бухгалтерских программ, изложенных ниже:

• порядок работы цилиндров сначала 1-го, затем 2-го, затем 4-го и 3-го;
• ротор переключающего элемента вращается против часовой стрелки;
• на центробежном устройстве угол продвижения составляет от 15 до 18 градусов;
• на вакуумном устройстве. Этот нормальный слух составляет от 8 до 10 градусов;
• свободное движение на северо-западе не более 0,8 мм;
• сопротивление резистора требуется от 5 до 8 кОм;
• параметр сопротивления NW должен варьироваться в диапазоне 4-7 кОм;
• в обмотке статора уровень сопротивления составляет менее 0,45 и не менее 0,5 кОм.

Разобранный дистрибьютор ЗМЗ

Как установить без помощи других

зажигание?

Как работает блок зажигания на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

ГАЗель Колдовство 402-й клапан ЗМЗ, Тремблер, Карбюратор

Подготовка к запуску двигателя ЗМЗ 402 продолжается.

Установите время следующим образом:

1. На трансмиссии мы объединяем средний риск его вала на крышке головки цилиндров, другими словами, в конце такта сжатия 1 цилиндра.
2. Если распределитель не был снят с устройства, ход сжатия 1 цилиндра можно определить, открыв его крышку. Ползунок должен быть установлен напротив внутреннего контакта, который соединен кабелем со свечой. Если вы обнаружите, что сжатие не удалось, удалите программное обеспечение, установленное в первом цилиндре. После этого отверстие нужно будет закрыть тканью, предпочтительно бумагой. Необходимо начать крутить коленчатый вал, в момент, когда картонная пробка пробита потоком воздуха, начнется ход сжатия.
3. Теперь полезен гаечный ключ на 10 — если вы используете его, вам нужно немного ослабить болт октанового корректора, и нет необходимости ослаблять сам винт.
4. Далее это принимать его масштаб равен нулю, он примерно посередине.
5. После выполнения этих шагов используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины регулировки октана.
6. Теперь необходимо повернуть корпус распределителя так, чтобы метки были совмещены. В частности, это красноватая отметка на роторе и обычно риск статора. Когда установка привода устройства завершена, распределитель должен удерживаться одной рукой одной рукой, а болт — другой рукой.

Некоторые экспонаты зажигание используя строб. При установке момент зажигания не дает результатов — двигатель продолжает отравлять и работать на полную мощность. Причина — отказ дистрибьютора в результате. Проблема может быть решена путем замены дистрибьютора ремонта.

You may also like

vivauto.ru

Система зажигания бесконтактная УАЗ, ГАЗ дв. 402, 410, 417, 421

Артикул: БСЗ 54.000-01
Размеры товара в упаковке, см: 24х16х14
Вес товара в упаковке, кг: 2,2
Состав комплекта:
1. Распределитель зажигания (трамблер)
2. Катушка зажигания
3. Тpанзистоpный коммутатоp
4. Комплект проводов
5. Пластина октан-корректор
Производитель: ЗАО «МЗАТЭ-2», Россия
Назначение: комплект для переоборудования системы зажигания (бесконтактная)
Стиль запуска: эффект Холла
Бесконтактная система зажигания УАЗ — подразумевает использование коммутатора и бесконтактного контроллера, которые взаимодействуют между собой. В качестве прерывательного механизма используется коммутатор, напряжение распределяется по свечам с помощью трамблера.
Отличительной особенностью бесконтактного зажигания является то, что функциональность такой системы не зависит от размыкания контактов. Основную функцию формирования и преобразования искры исполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Благодаря тому, бесконтактная система не зависит от качества и чистоты поверхности контактов, формирование искры будет более эффективным. Но, как и в контактной системе, конструкция БСЗ подразумевает использование распределительного механизма. Назначение последнего заключается в своевременной подаче напряжения на свечи.
Установка:
Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Установка катушки зажигания и датчика-распределителя производится в штатные места (взамен бывших приборов). Коммутатор устанавливается на шпильки, специально предусмотренные конструкцией кузова автомобиля (в случае их отсутствия, по крепёжным отверстиям коммутатора засверлить два отверстия под саморез диаметром 6мм). Установку угла опережения производить по инструкции по эксплуатации на автомобиль.
Установка бесконтактной системы зажигания с датчиком Холла на УАЗ на Drive2.ru

Общие
Производитель	Россия
Артикул производителя	БСЗ 54.000-01
Страна производства	Россия
Гарантия производителя	6 месяцев
Тип	Система зажигания бесконтактная
Модель	402; 410; 417; 421

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.

Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.

Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.

Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.

Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.

«Почта России»Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.

Самовывоз Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

Как выставить зажигание на УАЗ 402 двигатель карбюратор ЗМЗ

Автор Алексей Белокуров На чтение 7 мин. Просмотров 4.7k. Опубликовано 05.09.2020

Чтобы двигатель с карбюратором 402 от УАЗ нормально работал, нужно правильно выставить зажигание, а как это сделать будет рассказано в данной статье. Многие начинающие автовладельцы неправильно выставляют метки при смене ГРМ, поэтому часто в наш авто-сервис попадают движки, которым требуется капитальный ремонт. Подобного нельзя допускать, так как для владельца это, во-первых, затратно. Во-вторых, такая поломка приводит к покупке нового двигателя. Но такое случается нечасто.

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

• контактные;
• бесконтактные.

Элементы поджига горючего бензинового двигателя даны в списке:

• распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
• катушка;
• коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
• свечи;
• замок;
• стартер;
• сопротивление. Добавляют иногда.

Внимание! На двигателе от Газели или УАЗ используют бесконтактную систему поджига. В нее добавляют генератор для управления сигналами и устройства для регулирования опережения: вакуумное и центробежное.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

• работа цилиндров мотора производится таким образом: один, два, четыре, три;
• устройство ротора всегда крутится против минутной стрелки часов;
• центробежная деталь имеет угол опережения в восемнадцать градусов;
• вакуумная деталь имеет угол опережения в десять градусов;
•  люфт СЗ не превышает 0,8 мм;
• R резистора не превышает 8 кОм;
• R СЗ не больше 7 кОм;
• R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

1. Выставляют первый цилиндр в верхней мертвой точке.
2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

1. Немного открутить болт корректора октанового числа на трамблере.
2. Выставить угол опережения на двигателе по центру шкалы.
3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

1. Разогнать транспортное средство до 60 километров в час.
2. На этой скорости резко нажать на педаль газа.
3. Произойдет детонация в течение трех секунд.
4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

1. Прогревают мотор до 80 градусов. Это его рабочая температура.
2. К бортовому компьютеру подключают инструмент.
3. Фиксатор крышки распределителя нужно будет открутить.
4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
7. Заводят мотор и оставляют работать на холостом ходу.
8. Проворачивают корпус трамблера.
9. Совмещают метки.
10. Затягивают фиксатор.

На этом процедура установки закончена.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Заключение

Установка трамблера двигателя сама по себе проста. Нужно знать, как выставляются метки и быть внимательны. Так как небольшие изменения в миллиметрах у меток, могут привести к капитальному ремонту на 402 двигателе. Опытные механики советуют не начинать работы, если нет соответствующего опыта. Так как в этом случае не поможет даже эта статья, потому автовладелец не будет знать, где, что находится.
