Все классические «Жигули» имеют одинаковую конструкцию механизма сцепления. Одним из основных узлов в системе гидропривода является главный цилиндр сцепления, посредством которого происходит управление выжимным подшипником. Замена гидропривода проводится при поломке либо отказе механизма.

Главный цилиндр сцепления ВАЗ 2101

Стабильная работа главного цилиндра сцепления (ГЦС) оказывает непосредственное воздействие на функционирование коробки передач и её срок эксплуатации, а также плавность переключения скоростей. При поломках гидропривода управление коробкой становится невозможным, как и дальнейшая эксплуатация автомобиля.

Для чего предназначен

Основная функция ГЦС — кратковременно разъединить силовой агрегат от КПП при переключении передач. При нажатии на педаль в системе создаётся давление, которое воздействует на шток вилки сцепления. Последняя приводит в движение выжимной подшипник, управляя муфтой сцепления.

Как устроен

Основными составляющими элементами узла являются:

• наружный манжет;
• уплотнительная манжета;
• штуцер;
• шток;
• возвратная пружина;
• корпус;
• чехол для защиты.

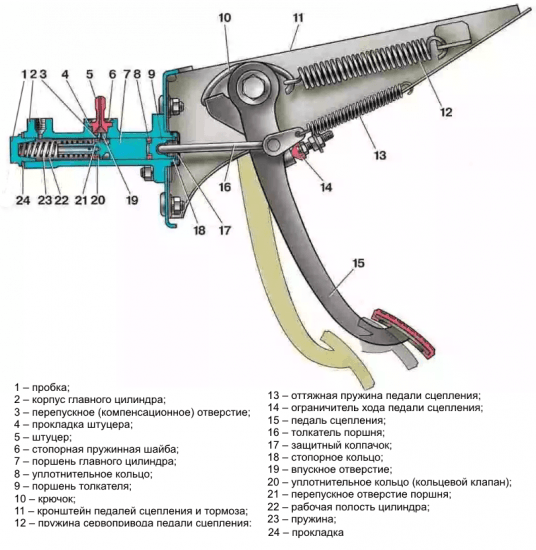

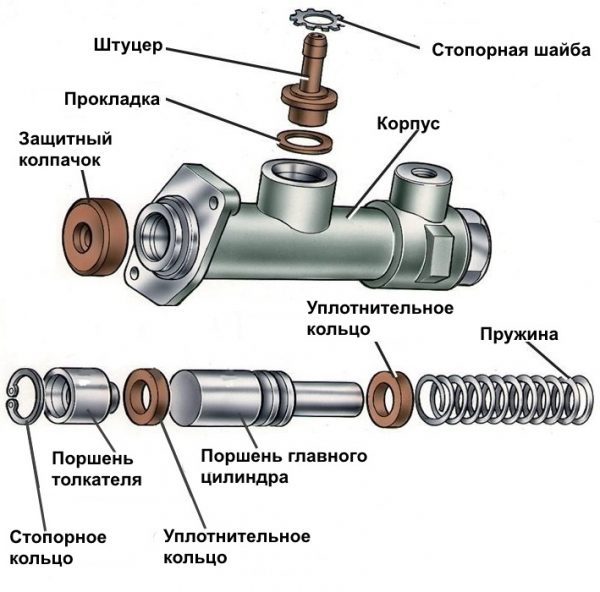

В корпусе ГЦС расположены возвратная пружина, манжеты, рабочий и плавающий поршни

Принцип работы

Гидравлическое сцепление состоит из двух цилиндров — главного и рабочего (ГЦ и РЦ). Принцип работы гидропривода основывается на следующем:

1. Жидкость в ГЦ поступает через шланг из бачка.
2. При воздействии на педаль сцепления усилие посредством толкателя передаётся на шток.
3. Поршень в ГЦ выдвигается, что приводит к перекрытию клапана и сжатию жидкости.
4. После сжатия жидкости в цилиндре она попадает через штуцер в гидравлическую систему и подаётся к РЦ.
5. Рабочий цилиндр приводит в движение вилку, которая передвигает муфту с выжимным подшипником вперёд.
6. Подшипник надавливает на фрикционную пружину нажимного диска, освобождая ведомый диск, после чего муфта выключается.
7. После того как педаль будет отпущена, поршень цилиндра возвращается в начальное положение под воздействием пружины.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Где находится

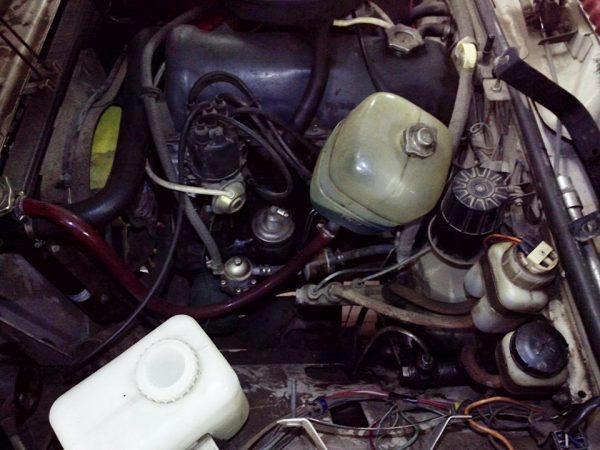

ГЦС на ВАЗ 2101 установлен под капотом возле вакуумного усилителя тормозов и главного цилиндра тормозной системы. Возле цилиндра сцепления также находятся бачки: один для системы торможения, другой для гидропривода сцепления.

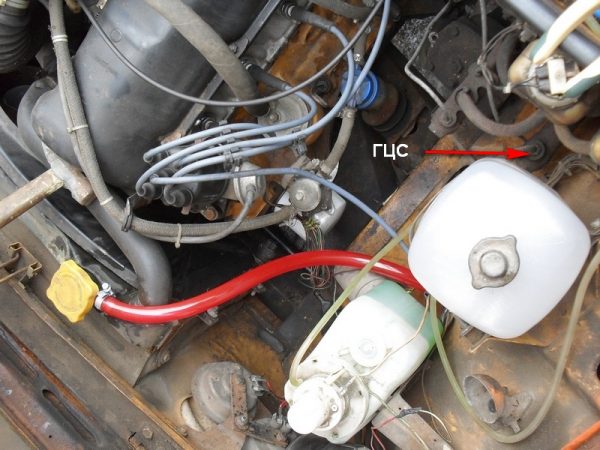

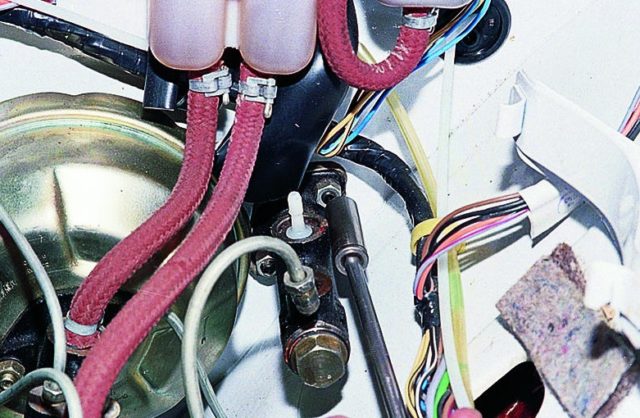

ГЦС на ВАЗ 2101 расположен в моторном отсеке возле вакуумного усилителя тормозов и главного цилиндра тормозной системы

Когда нужна замена

Элементы цилиндра со временем изнашиваются, что приводит к появлению перебоев в работе механизма. Ремонт либо замена ГЦС нужны при проявлении следующих признаков:

• завоздушенность системы;
• утечка рабочей жидкости;
• износ составляющих цилиндра.

Присутствие воздуха в системе гидропривода нарушает работоспособность системы, делая её функционирование невозможной. Воздух в гидропривод может проникнуть через микротрещины в уплотнительных элементах цилиндра или в соединительных шлангах. Если при проверке системы обнаруживается постоянная нехватка жидкости в расширительном бачке, нужно осмотреть весь механизм сцепления, поскольку жидкость может уходить не только из главного цилиндра. Если в системе гидропривода количество жидкости будет недостаточным, нужное давление для перемещения вилки сцепления формироваться не сможет. Такая проблема будет проявляться в невозможности разъединить мотор и коробку при нажатии на педаль сцепления. Если утечка вызвана износом соединительных шлангов, то их замена не вызывает особых вопросов. Если же проблема связана с самим ГЦС, то изделие придётся демонтировать, разбирать и выяснять причину либо попросту заменять деталь на новую.

Какой лучше ставить

На ВАЗ 2101 необходимо устанавливать гидропривод сцепления, предназначенный для ВАЗ 2101–07. Цилиндры, рассчитанные на работу в автомобилях УАЗ, ГАЗ и АЗЛК, для установки на «копейку» не подойдут. Аналогичная ситуация с импортными аналогами. Внедрить ГЦС от какой-либо иномарки будет довольно проблематично, что обусловлено разным креплением узла, другой резьбой и конфигурацией трубок. Однако на «классику» подойдёт гидропривод от ВАЗ 2121 или от «Нивы-Шевроле».

Выбор производителя

Сегодня существует немало фирм, которые изготавливают главные цилиндры сцепления. Однако при выборе и покупке рассматриваемого узла предпочтение следует отдавать таким производителям:

• АО АвтоВАЗ;
• ООО «Брик»;
• ООО «Кедр»;
• Fenox;
• ATE;

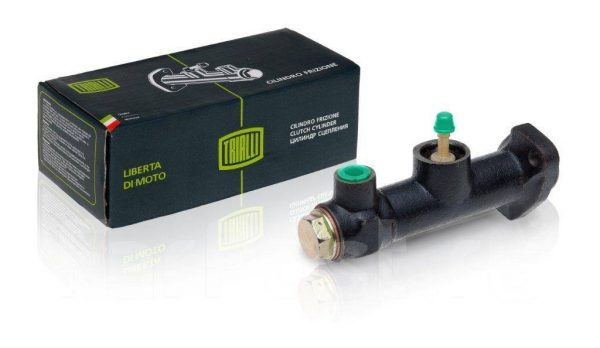

• TRIALLI.

При выборе ГЦС предпочтение лучше отдавать известным производителям

Средняя стоимость гидропривода сцепления составляет 500–800 р. Однако есть изделия, которые стоят около 1700 р., например, цилиндры от ATE.

Таблица: сравнение гидроприводов сцепления разных производителей по цене и отзывам

Ремонт главного цилиндра сцепления

Если не обращать внимания на плохую работу сцепления, то вполне вероятен износ зубьев на шестернях КПП, что приведёт к выходу агрегата из строя. Ремонт коробки потребует гораздо большего времени и материальных вложений. Поэтому при появлении признаков неисправностей с ремонтом затягивать не стоит. Для работы понадобятся такие инструменты:

• ключ на 10;
• торцовая головка на 13 с удлинителем;
• отвёртка;
• ключ на 13 для тормозных трубок;
• резиновая груша для откачки жидкости;
• ремкомплект для ГЦС.

Снятие

Демонтаж цилиндра выполняем в следующем порядке:

1. Отворачиваем крепление расширительного бачка системы охлаждения, поскольку он перекрывает доступ к гидроприводу.

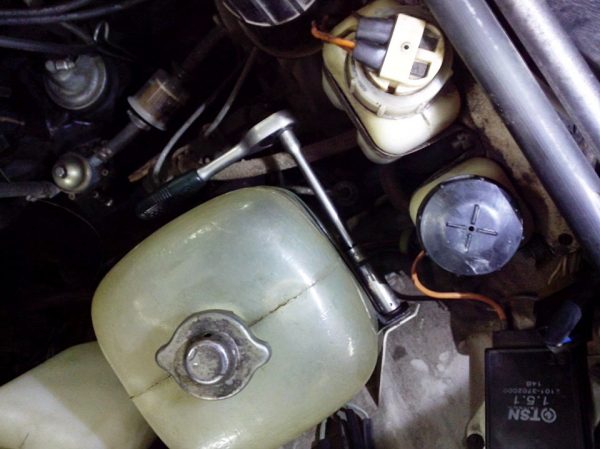

   Расширительный бачок затрудняет доступ к ГЦС, поэтому ёмкость нужно демонтировать

2. Убираем ёмкость в сторону.

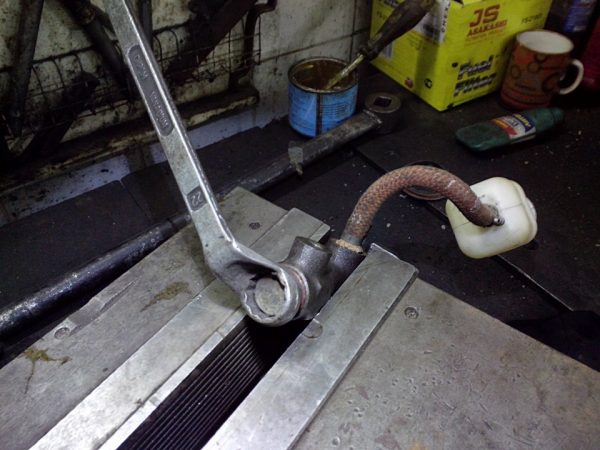

   Отвернув крепление бачка, убираем его в сторону

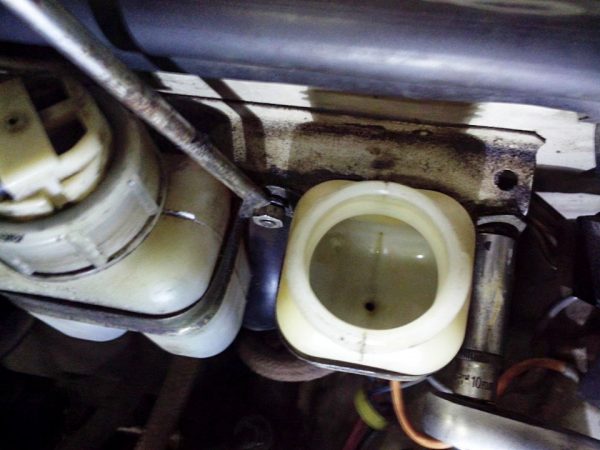

3. Резиновой грушей или шприцем удаляем жидкость из бачка сцепления.

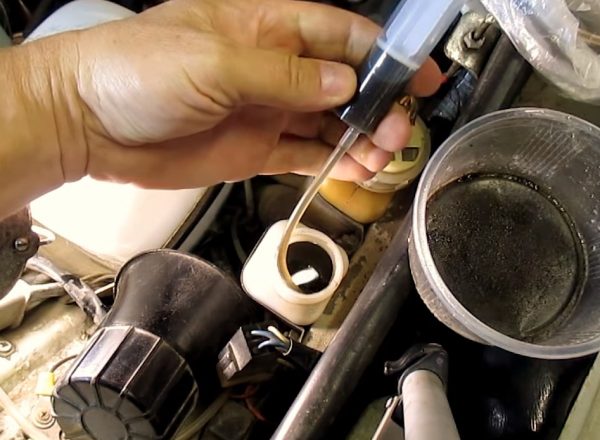

   Грушей или шприцем откачиваем тормозную жидкость из бачка

4. Откручиваем крепление планки, удерживающей бачок.

   Бачок с жидкостью ГЦС крепится к кузову планкой, откручиваем её крепление

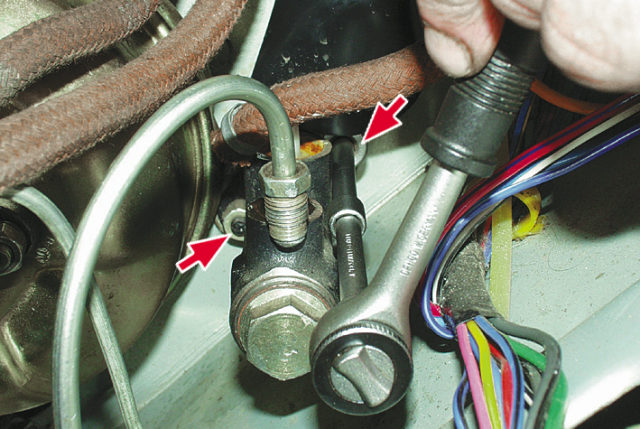

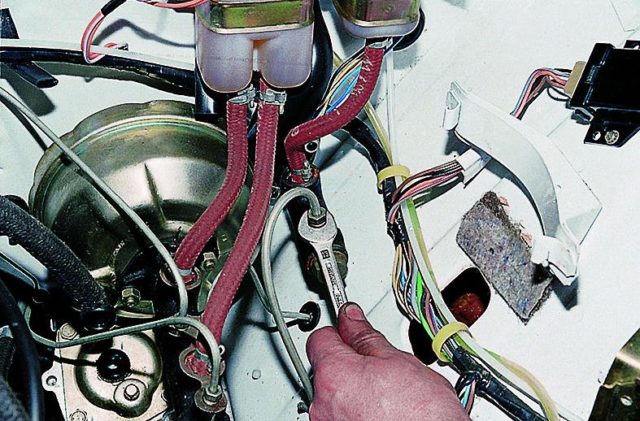

5. Ключом на 13 отвинчиваем трубку, которая идёт к рабочему цилиндру, после чего отводим её в сторону.

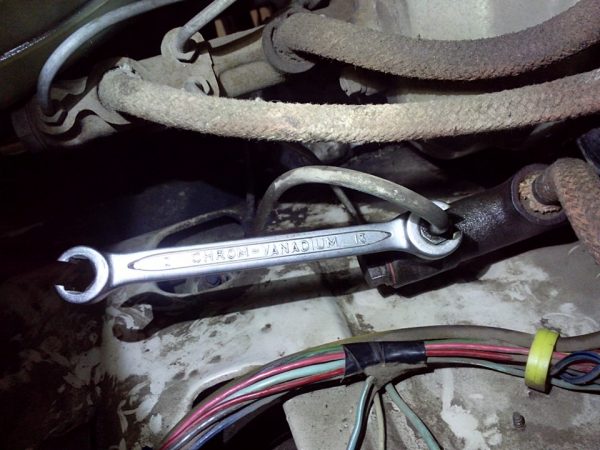

   Трубку, идущую к рабочему цилиндру сцепления, откручиваем ключом на 13

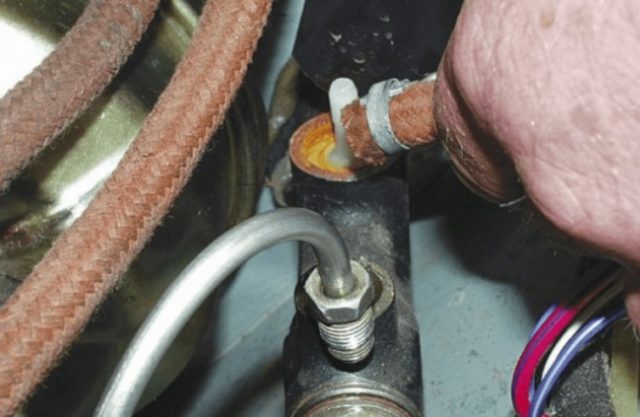

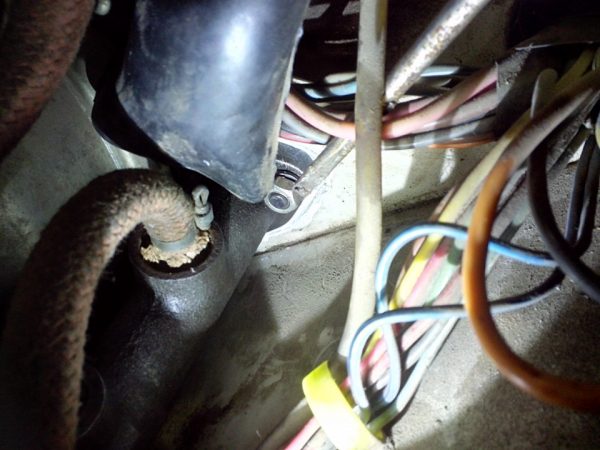

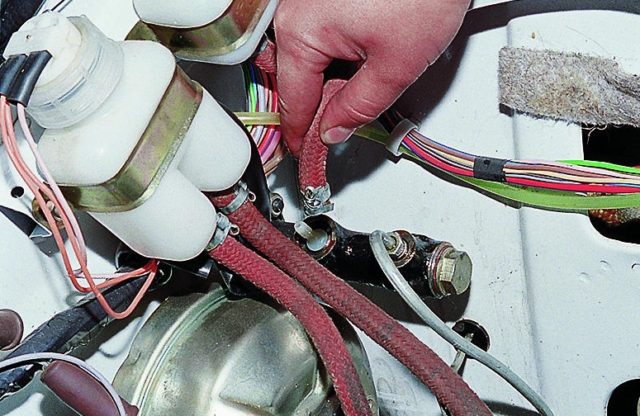

6. Ослабляем хомут и снимаем шланг ГЦС.

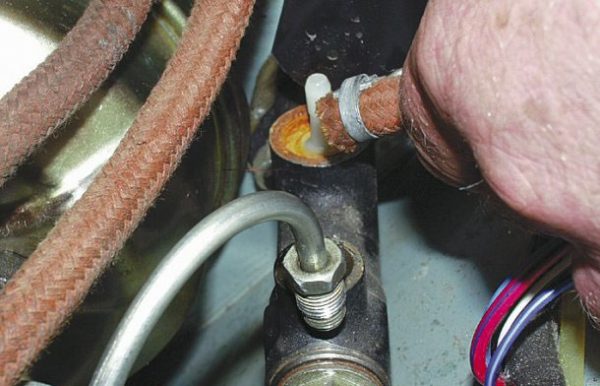

   Ослабляем хомут и снимаем шланг подвода рабочей жидкости со штуцера

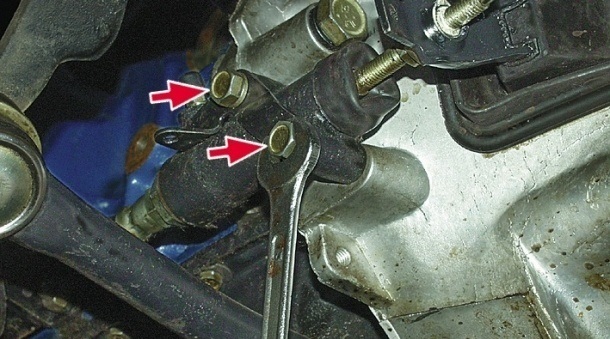

7. Головкой на 13 с удлинителем или ключом откручиваем крепление гидропривода, аккуратно извлекая со шпилек гровер шайбы.

   Откручиваем крепление ГЦС к моторному щитку

8. Демонтируем цилиндр.

   Открутив крепёж, демонтируем цилиндр с автомобиля

Разборка

Из инструментов нужно подготовить:

• ключ на 22;
• крестовая или плоская отвёртка.

Процедуру выполняем в следующей последовательности:

1. Очищаем цилиндр снаружи от загрязнений металлической щёткой, чтобы при разборке внутрь не попал никакой мусор.
2. Гидропривод зажимаем в тисках, отворачиваем заглушку ключом на 22 и извлекаем пружину.

   Зажав гидропривод сцепления в тисках, откручиваем заглушку

3. Стягиваем пыльник и снимем стопорное кольцо.

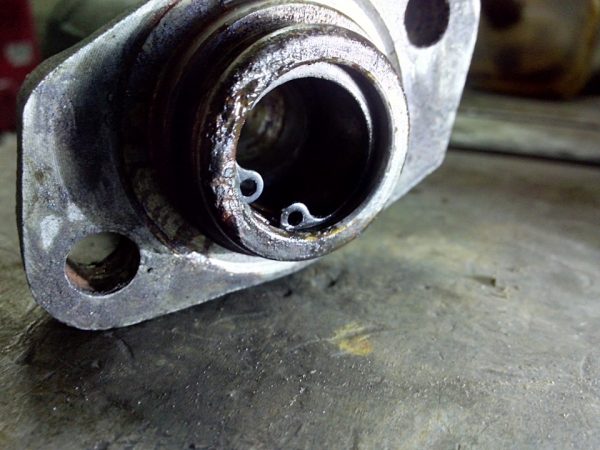

   С обратной стороны цилиндра снимаем пыльник и извлекаем стопорное кольцо

4. Отвёрткой выдавливаем поршень в сторону стопора.

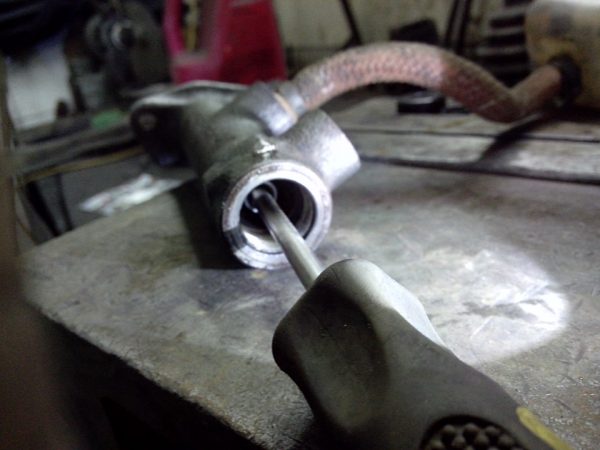

   Поршень ГЦС выдавливаем при помощи отвёртки

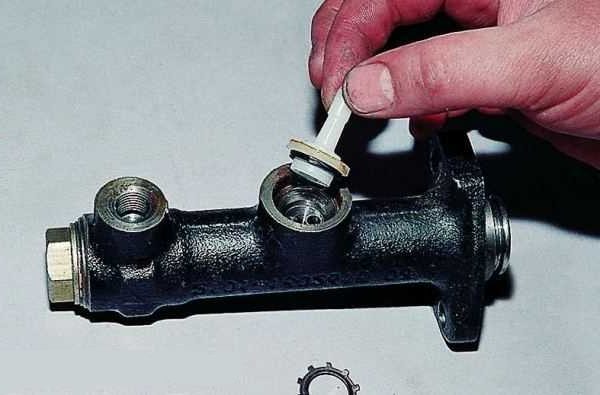

5. Поддеваем стопорную шайбу и извлекаем штуцер из гнезда.

   Поддев стопорную шайбу, извлекаем штуцер из гнезда

6. Все внутренние элементы аккуратно складываем друг возле друга, чтобы ничего не потерять.

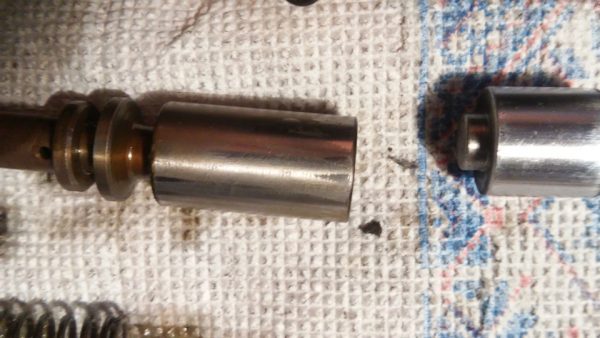

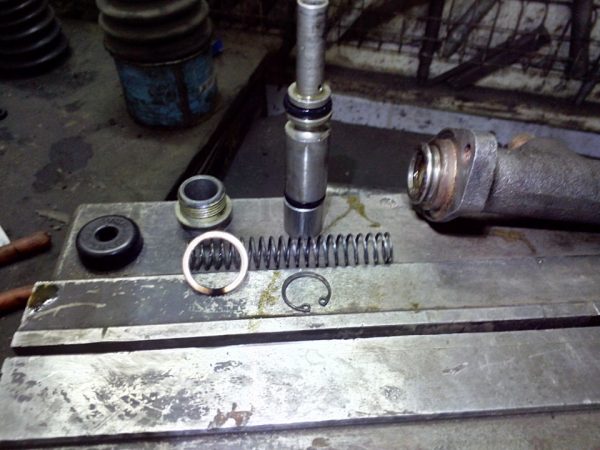

   После разборки цилиндра сцепления все детали аккуратно распологаем друг возле друга

Для очистки корпуса цилиндра от загрязнений внутри нельзя использовать металлические предметы или наждачную бумагу. Можно задействовать только тормозную жидкость и грубую ткань. Для окончательной промывки узла используем также тормозную жидкость и ничего другого.

При проведении ремонтных работ с цилиндрами сцепления или тормозной системы, после разборки устройства я провожу осмотр внутренней полости. На внутренних стенках цилиндров не должно быть задиров, рисок и других повреждений. Установка новых деталей из ремкомплекта никакого результата не даст и ГЦС будет работать неправильно, если внутренняя поверхность будет иметь царапины. То же самое относится к поверхности поршня. В противном случае цилиндр придётся заменить новой деталью. Если изъянов нет, то результат от проведённого ремонта будет положительный.

Поршни, как и внутренняя поверхность цилиндра, не должны иметь рисок и задиров

Замена манжет

При любом ремонте главного цилиндра сцепления, который подразумевает его разборку, резиновые элементы рекомендуется менять.

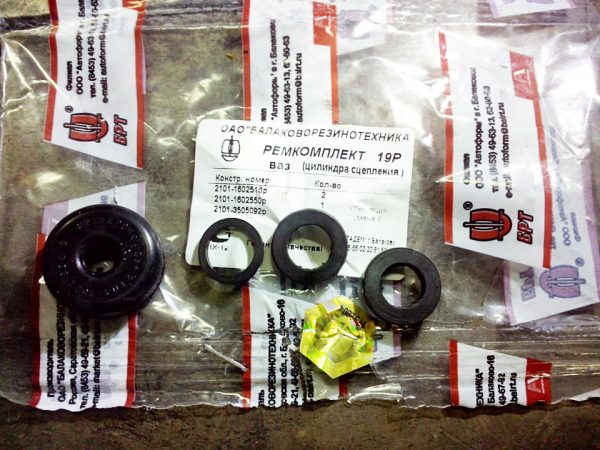

В ремкомплект ГЦС входят манжеты и пыльник

Для этого выполняют следующие шаги:

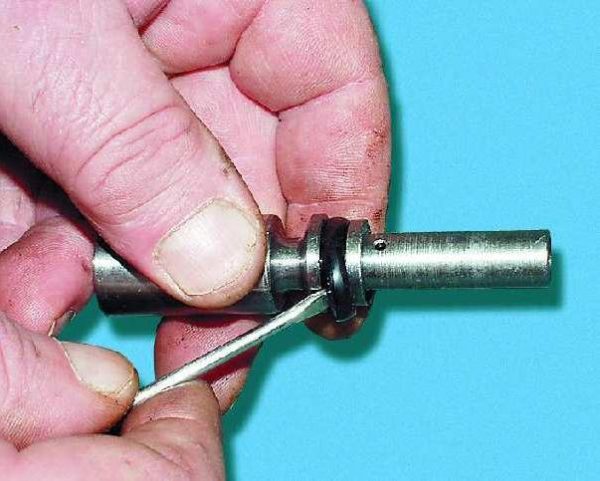

1. Стягиваем манжеты с поршня, поддевая их отвёрткой.

   Для снятия манжет с поршня достаточно поддеть их плоской отвёрткой

2. Поршень промываем тормозной жидкостью, очищая деталь от остатков резины.
3. Новые уплотнители устанавливаем на место, аккуратно помогая отвёрткой.

При установке манжет матовая сторона резиновых элементов должна быть обращена в сторону штока цилиндра.

Сборка

Процесс сборки выполняется в обратном порядке:

1. Промываем внутреннюю полость цилиндра чистой тормозной жидкостью.
2. Смазываем этой же жидкостью манжеты и поршень.
3. Вставляем поршни в цилиндр.

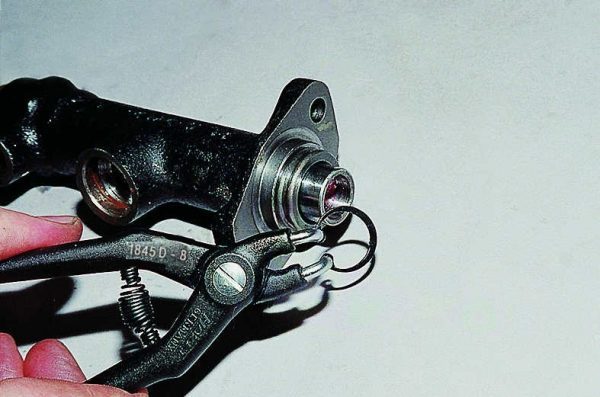

4. Устанавливаем на место стопорное кольцо, а с другой стороны ГЦС вставляем пружину.

   Стопорное кольцо в корпус ГЦС вставляем с помощью круглогубцев

5. Надеваем на заглушку медную шайбу и закручиваем пробку в цилиндр.
6. Монтаж ГЦС к моторному щиту проводим в порядке, обратном снятию.

Видео: ремонт ГЦС на «классике»

Прокачка сцепления

Для того чтобы исключить вероятность отказа механизма сцепления, по окончании ремонта систему гидропривода нужно прокачать. Для проведения процедуры автомобиль нужно установить на эстакаду или смотровую яму, а также подготовить:

• тормозную жидкость;
• ключи для отворачивания тормозных трубок;
• резиновую трубку подходящего диаметра;
• прозрачную ёмкость.

Какую жидкость заливать

Для классических «Жигулей» в системе гидропривода сцепления заводом рекомендуется применять тормозную жидкость РосДот 4. Ёмкости объёмом в 0,5 л для проведения ремонта будет достаточно. Необходимость в заливке жидкости может возникнуть не только во время проведения ремонтных работ, но и при замене самой жидкости, поскольку со временем она теряет свои свойства.

В систему сцепления классических «Жигулей» рекомендовано заливать тормозную жидкость РосДот 4

Как прокачать сцепление

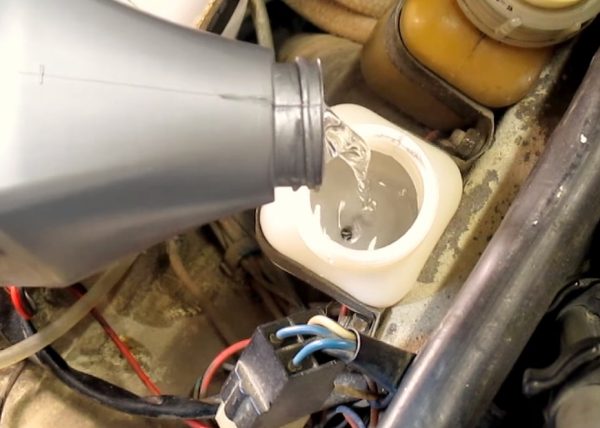

Работу лучше проводить с помощником. Уровень жидкости в бачке должен быть под горловину. Выполняем следующие шаги:

1. Натягиваем на штуцер рабочего цилиндра сцепления один из концов шланги, а второй опускаем в ёмкость.
2. Помощник несколько раз нажимает на педаль сцепления, пока она не станет тугой, и удерживает её в нажатом положении.

   Помощник, находящийся в салоне, нажимает несколько раз на педаль сцепления и удерживает её в нажатом положении

3. Откручиваем штуцер и спускаем жидкость с воздухом в ёмкость, после чего закручиваем штуцер.

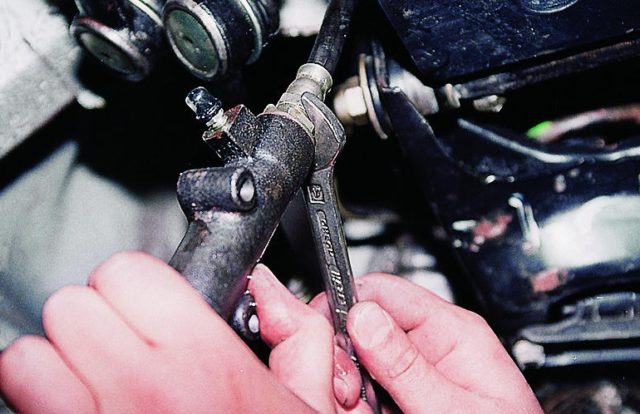

   Чтобы прокачать систему гидропривода необходимо открутить штуцер и выпустить жидкость с пузырьками воздуха

4. Повторяем процедуру несколько раз, пока из системы полностью не выйдет воздух.

Видео: прокачка сцепления на классических «Жигулях»

В процессе прокачки жидкость из бачка сцепления будет уходить, поэтому за её уровнем нужно следить и доливать по мере необходимости.

В процессе прокачки сцепления нужно следить за уровнем жидкости в бачке и своевременно доливать её

Для прокачки сцепления или тормозной системы я использую прозрачную трубку, что позволяет визуально оценить, есть ли воздух в жидкости или нет. Бывают ситуации, когда нужно прокачать сцепление, а помощника нет. Тогда я отворачиваю штуцер на рабочем цилиндре сцепления, откручиваю пробку бачка и накидываю на его горловину чистую тряпочку, например, носовой платок, создаю ртом давление, т. е. попросту дую в бачок. Продуваю несколько раз, чтобы прокачать систему и полностью выгнать из неё воздух. Могу порекомендовать ещё один довольно простой способ прокачки, при котором жидкость проходит через систему самотёком, для чего достаточно открутить штуцер на рабочем цилиндре и контролировать уровень жидкости в бачке. Когда воздух полностью выйдет, штуцер заворачиваем.

Поломки главного цилиндра сцепления ВАЗ 2101 — явление редкое. Если проблемы и возникают, то связаны они с повреждением пыльника либо применением некачественной жидкости. При неполадках механизма восстановить работоспособность можно своими силами. Для проведения ремонтных работ нужно подготовить необходимый инструмент и ознакомиться с пошаговыми инструкциями, что исключит возможные ошибки.

bumper.guru

Замена главного цилиндра сцепления ВАЗ 2107-2101: устройство, неисправности

Замена главного цилиндра сцепления ВАЗ 2107 – процедура устранения дефектов в одном из элементов сцепления классических заднеприводных моделей от АвтоВАЗа. Этот процесс напрямую влияет на безопасность вождения, так как от исправности детали зависит корректность работы всего сцепления.

Устройство главного цилиндра сцепления ВАЗ 2107-2101

По своему назначению данная деталь выполняет функцию передачи давления от педали в систему распределения сцепления, а затем и тормозной жидкости в рабочий цилиндр. Тем самым достигается рабочее давление в системе, что в свою очередь позволяет переключать передачи. Данный функционал предполагает бесперебойную и постоянную работу всех элементов, так как конструкция устройства достаточно проста. По своей надежности, при условии эксплуатации автомобиля в нормальных условиях, считается довольно неплохой. Однако со временем при наличии больших пробегов в системе могут возникнуть неисправности, которые приводят к поломкам. Неисправности ведут к отказу сцепления, что может создать аварийную ситуацию на дороге. За время производства заднеприводных моделей конструкция данной детали оставалась практически неизменной

Однако узел подлежит не только ремонтным работам, его достаточно легко заменить собственноручно. При этом устройство детали также считается простым, в сравнении с современными иностранными аналогами:

1. Поршень – один из главных элементов во всей системе. Именно посредством давления на поршень рабочая жидкость попадает в систему и выполняет свою функцию. Расположен, как и все элементы, в корпусе устройства.
2. Шток – металлическая часть, которая соединяется одной стороной с системой педали сцепления, второй частью при выжимании этой педали надавливает на поршень, образуя избыточное давление в системе.
3. Уплотнительное кольцо и прокладки служат для герметизации системы, недопущения выхода жидкости за пределы корпуса. Данные элементы зачастую выходят из строя первыми в силу естественного износа, а также в результате механических повреждений при нарушении стандартного давления в системе.
4. Перепускное отверстие также служит для герметизации системы во время отключенного сцепления. После нажатия педали в нем создается давление, оно открывается и происходит нажим штока на поршень
5. Металлический корпус, вид которого остается неизменным на всех классических моделях. Внутри него находятся все механические части агрегата.

Все эти элементы в сочетании образуют единый агрегат. Завод-изготовитель не устанавливает определенный ресурс для детали, так как во многом надежность определяет не только качество сборки, но и иные компоненты системы, с которыми цилиндр взаимодействует, а также условия эксплуатации автомобиля. При правильном использовании машины в нормальных температурных условиях, без высоких нагрузок на системы агрегат вполне способен отходить и более 200 тысяч километров. Однако, учитывая большой возраст моделей, так как выпуск последней классики прекратился в 2011 году, средние пробеги давно перевалили за 200 тысяч километров. Соответственно, у большинства машин вполне могут возникнуть проблемы в силу естественного износа элементов.

Принцип работы главного цилиндра сцепления ВАЗ 2107-2101

Принцип работы данного агрегата заключается в увеличении и нагнетании гидравлического давления в системе сцепления после нажатия педали в салоне. После данного нажатия шток, который одним концом прикреплен к педали сцепления, а другим концом к главному цилиндру сцепления ВАЗ 2104, надавливает на поршень агрегата. Он в свою очередь высвобождается из перепускного отверстия и по подающейся жидкости создает гидравлическое давление, которое перераспределяется затем в рабочий цилиндр.

Перепускной клапан, выходя из системы, обеспечивает подачу вещества внутрь корпуса, а поршень под воздействием давления штока и с помощью пружины обеспечивает перемещение вещества в следующую камеру вплоть до основной системы. После попадания в рабочий цилиндр вещество пойдет к рабочей вилке и далее под воздействием муфты на подшипник сцепления. После отпускания педали сцепления, соответственно, пропадает давление на поршень, который возвращается в свое исходное положение, как и шток, перепускной клапан перекрывается, а пружина перестает воздействовать на поршень. Подача тормозной жидкости прекращается до следующего нажатия на педаль.

Соответственно, главный цилиндр сцепления ваз 2101 2107 является важной составляющей всей системы сцепления и первой деталью, которая непосредственно воздействует на контроль гидравлического давления.

Неисправности главного цилиндра сцепления ВАЗ 2107-2101

Перечень поломок и признаков неисправностей главного цилиндра сцепления ВАЗ 2107 достаточно широк и может быть вызван как элементарным старением и естественным износом материалов, так и некачественным изделием, которое было установлено в результате прошлых ремонтных работ. Также нередки случаи механического повреждения корпуса и внутренних частей, которые приводят к рассинхронизации всей работы устройства. К типичным поломкам, которые выводят всю систему сцепления из строя, относятся:

1. Повреждения корпуса изделия в результате механического воздействия или износа металла из-за старения. В случае разгерметизации корпуса при нажатии педали сцепления жидкость под давлением попадает не только в систему, но и за ее пределы, напрямую в подкапотное пространство. Впоследствии это приводит к уменьшению общего уровня и выходу системы из строя. Для недопущения таких серьезных поломок необходимо раз в несколько тысяч километров пробега осматривать корпус на предмет течей или запотевания. В случае обнаружения таковых проводить своевременную замену вышедшей из строя детали.
2. Выход из строя поршня – его заклинивание. Данная поломка возникает в результате механического чрезмерного воздействия штока, в результате ударных скачкообразных нагрузок или в силу естественного износа. При профилактическом осмотре детали невозможно определить состояние поршня, так как он заключен в корпус. Однако признаками неисправности также могут выступать течи в корпусе, недовключенное сцепление или самопроизвольный переход на иную передачу.
3. Нередки неисправности перепускного клапана, которые могут привести к большим поломкам внутри всего сцепления. В этом случае жидкость фактически перестает поступать в систему и, соответственно, ни главный, ни рабочий цилиндры не могут создать соответствующего гидравлического давления, которое необходимо для перемещения маховиков. Фактически, это приводит к невозможности переключить передачу. Такая поломка также диагностируется только при разборе элементе и устраняется заменой клапана.
4. Выход из строя прокладок сулит появление в будущем течи корпуса с проблемами в виде потери жидкости и разрушения частей корпуса. Соответственно, такую неисправность также можно обнаружить лишь при демонтаже и разборке всего устройства целиком.

Несмотря на скрытый характер большинства неисправностей, владелец обязан проверять состояние всей системы сцепления раз в несколько тысяч километров. Для этого не потребуется проводить демонтаж частей и или поднимать автомобиль – достаточно лишь визуального осмотра. А так как проблемы со сцеплением могут быть вызваны и иными повреждениями отдельных частей, ремонтные работы в некоторых случаях могут не дать желаемого результата.

Замена главного цилиндра сцепления ВАЗ 2107-2101 своими руками

Замена главного цилиндра сцепления ВАЗ 2106 проводится в несколько этапов с использованием ключей с набором различных головок, отверток, как крестовых, так и плоских, нового масляного вещества, тары для слива отработанного материала, а также новых металлических хомутов. Стадии замены на новую деталь:

1. В подкапотном пространстве с помощью ключей на 12 и 14 необходимо демонтировать бак с жидкостью для сцепления, а также демонтировать хомуты, которые соединяют корпус остальной частью сцепления со стороны педали и главного диска.
2. После этого следует снять с посадочного места сам главный цилиндр, который закреплен несколькими болтами на 12.

Предупреждение! Сборку необходимо проводить в строго обратном порядке во избежание нарушений целостности системы.

Ремонт главного цилиндра сцепления ВАЗ 2107-2101

Ремонтные работы с «родным» агрегатом проводятся после его демонтажа. Так, для замены определенной части в обязательном порядке потребуется разборка корпуса, которая производится с помощью отвертки и молотка. После этого деталь необходимо разложить на составные части и провести ремонт главного цилиндра сцепления ваз 2106, который заключается либо в замене вышедшего из строя элемента, либо в починке старого узла. При этом после обратной сборки в обязательном порядке необходимо проверить работоспособность всей системы путем пропускания через агрегаты корпуса новой жидкости. И только после проверки устанавливать в подкапотное пространство.

Советы и рекомендации

Владельцы при приобретении новой детали должны помнить о качестве агрегата, так как нередки случаи, когда дешевое изделие страдает малым ресурсом. На рынке присутствует множество подделок главного цилиндра сцепления ВАЗ 2104, которые отличаются низким качеством изготовления, а также малым ресурсом. Оптимальным решением является приобретение деталей от завода производителя, который в своем производстве соблюдает жесткие стандарты и нормы ГОСТ. При этом по идентификационному номеру всегда присутствует возможность определить номер партии в случае заводского брака.

Также при выборе новой детали владельцам необходимо обращать особое внимание на качество изготовления. В части подвижных частей должны отсутствовать люфты, детали должны сохранять оптимальную подвижность. Недопустимо присутствие трещин, пятен неопределенной жидкости, а также заусенцев на корпусе. Также корпус, как и остальные, части в обязательном порядке должен быть пронумерован штатным клеймом завода производителя.

В процессе ремонта необходимо постоянно держать под рукой сливную тару для отработанной тормозной жидкости. Также перед ремонтом необходимо приобрести порядка литра такого вещества для восполнения потерь от вскрытия системы. Также необходимо помнить, что сборка системы после ремонта должна производиться в строго обратном порядке. В противном случае возможны проявления новых неисправностей. При этом в процессе сборки все детали также должны плотно прилегать друг к другу, во избежание проявления поломок в будущем.

Заключение

В итоге замена главного цилиндра сцепления ВАЗ 2107 представляется технологически несложной, но в то же время важной процедурой по поддержанию всей системы в надлежащем состоянии. При этом такой вид работы не потребует от владельца большого опыта в области ремонтных работ, а также специального инструмента или помощников.

mashintop.ru

Рабочий цилиндр сцепления ВАЗ 2101, 2106, 2107 – есть ли отличия?

Переключение передач в трансмиссии автомобиля происходит за счет работы сцепления. Механизм сцепления состоит из нескольких элементов, которые во время эксплуатации изнашиваются. Для своевременной диагностики поломок вам полезно будет знать их устройство.

Устройство рабочего цилиндра в ВАЗ

В классических моделях ВАЗ 2106, 2101, 2107 сцепление состоит из двух цилиндров – главного и рабочего. По сути, они выполняют одинаковую работу. Рабочий цилиндр сцепления в автомобиле ВАЗ 2106, 2101, 2107 находится возле коробки передач автомобиля – в этих моделях никаких существенных различий в строении детали нет. Он закреплен на корпусе коробки при помощи нескольких болтов. Расположение детали в этих моделях ВАЗ устроено таким образом, что увидеть ее можно только снизу автомобиля.

Во время нажатия педали сцепления внутри главного цилиндра происходит смещение поршня, под воздействием которого выталкивается тормозная жидкость. После этого тормозная жидкость проходит по всему цилиндру и под воздействием создаваемого давления оказывает работу на этот же поршень, который в свою очередь давит на вилку в цилиндре. Оба цилиндра сцепления автомобиля находятся в зависимости от наличия тормозной жидкости.

Поэтому очень важно проверять наличие этой жидкости в бачке, который расположен под капотом автомобиля, и не допускать ее снижения до критической отметки.

Очень часто случается, что жидкость подтекает. Происходит это из-за износа деталей или вследствие использования тормозной жидкости, которая не предназначена для автомобилей ВАЗ. Для моделей ВАЗ 2106, 2101, 2107 используется марка DOT–3. Применение другого типа плохо влияет не только на рабочий цилиндр сцепления, но и на главный.

Также бывают случаи, когда результатом поломки сцепления в автомобиле ВАЗ может быть и главный цилиндр – такую поломку очень легко заметить. Достаточно открыть капот автомобиля и посмотреть на бачок, в который заливается тормозная жидкость. На стыке его с цилиндром будут заметные потеки. В этом случае нужно подтянуть болты. Если жидкость подтекает и дальше, тогда необходимо применить ремкомплект или заменить деталь полностью.

Следим за тормозной жидкостью

Одним из основных признаков выхода из строя рабочего цилиндра сцепления в автомобилях ВАЗ 2106, 2101, 2107 является частичный или полный провал педали в салоне автомобиля при нажатии. Это свидетельствует об отсутствии герметичности в системе – постепенно количество тормозной жидкости уменьшается, и чем сильнее и чаще вы давите на педаль, тем больше жидкости уйдет за один раз.

Из-за этого сцепление перестает работать, и переключить передачу будет сложно или вообще невозможно. Если не следить за уровнем тормозной жидкости в бачке, не устранять вовремя протечки, тогда могут возникнуть последствия – из строя выйдет корзина и выжимной подшипник сцепления, не говоря уже о создании аварийных ситуаций.

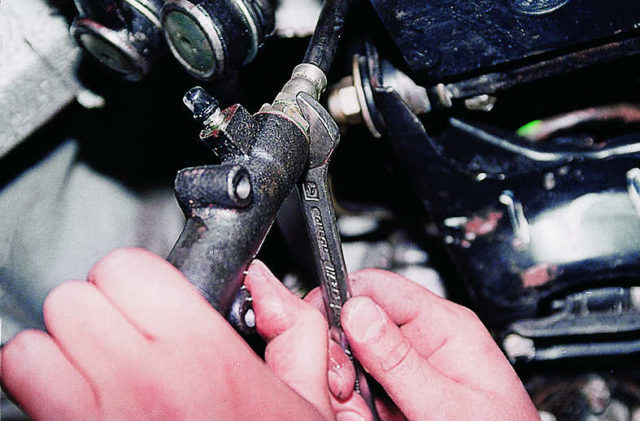

Для устранения причины поломки или полной замены рабочего цилиндра, в зависимости от характера поломки, вам нужен будет новый рабочий цилиндр, тормозная жидкость и стандартный набор инструментов. Замену рабочего цилиндра в автомобиле ВАЗ 2106, 2101, 2107 лучше всего производить из смотровой ямы или на подъемнике. Перед тем, как приступать к выполнению работы, необходимо слить тормозную жидкость, которая есть в системе сцепления. Имея под рукой весь необходимый инструмент, процедуру снятия цилиндра выполнить очень легко.

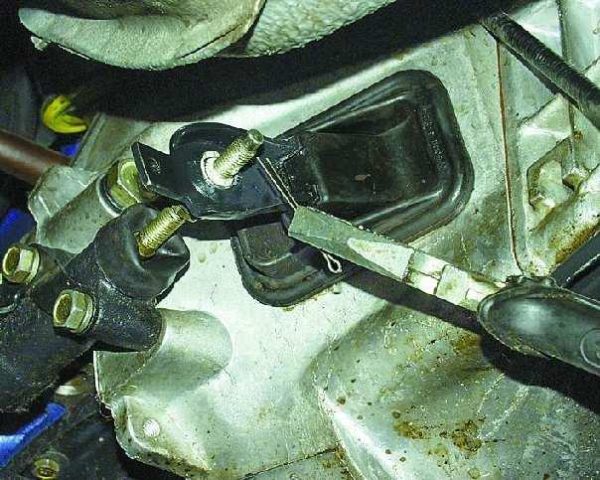

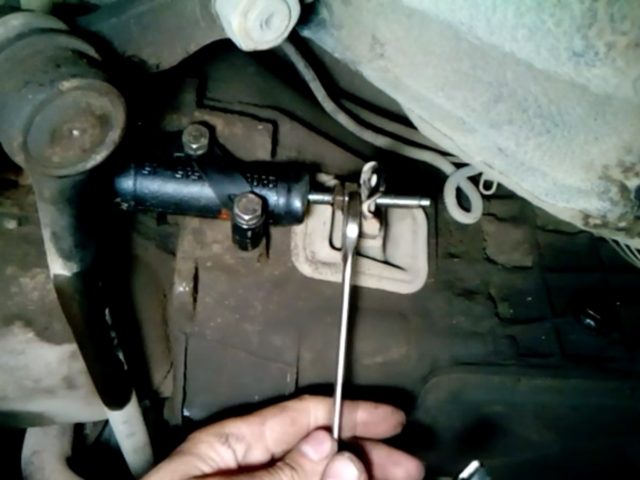

Первым делом нужно вытянуть фиксатор толкателя, после этого снять оттягивающую пружину. Далее медленно откручивайте гайку на шланге с жидкостью, предварительно подставив емкость для ее сбора. После приступайте к откручиванию болтов крепления цилиндра, предварительно вытянув толкатель с вилкой сцепления. Отведите вилку с толкателем таким образом, чтобы она вам не препятствовала. Между рабочим цилиндром и резиновым шлангом располагается резиновая прокладка с уплотнительной шайбой. Очень важно её не потерять, потому что в ремкомплекте она не идет.

Замените рабочий цилиндр сцепления и приступайте к сборке в обратном порядке. Если необходимо, то на штуцере цилиндра вы можете произвести регулировку глубины нажатия педали. После выполнения всех работ залейте тормозную жидкость в бачок для сцепления. Заливка поможет полностью промыть всю систему гидропровода сцепления автомобиля ВАЗ. Прокачка выполняется для того, чтобы очистить вашу систему от воздуха, который находится в тормозной жидкости.

Выполняем прокачку правильно

Прокачку сцепления необходимо делать сразу после замены рабочего цилиндра, а также при низком уровне тормозной жидкости в бачке. Осуществляется работа по прокачке в автомобилях ВАЗ 2106, 2101, 2107 через штуцер, который расположен на рабочем цилиндре.

Для начала залейте полный бачок тормозной жидкости. Найдите для этой работы напарника, который будет нажимать на педаль сцепления в салоне автомобиля. Возьмите шланг и наденьте его на штуцер рабочего цилиндра, после этого скажите напарнику, чтобы он несколько раз выжал педаль сцепления. После этого пусть нажмет педаль до упора и не отпускает, вы в это время должны немного ослабить гайку на штуцере, чтобы спустить немного жидкости и воздуха.

Повторять данную процедуру нужно до тех пор, пока в жидкости, вытекающей из шланга, не пропадут воздушные пузырьки. После этого долейте ее до средней отметки в бачке и время от времени посматривайте, не уходит ли она.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

После ремонта привода сцепления или замены отдельных элементов рекомендуется не только прокачать систему, но и отрегулировать. Для работы понадобится штангенциркуль, набор гаечных ключей и плоскогубцы. В зависимости от того инжекторный двигатель или нет порядок действий может отличаться. В первом случае потребуется отрегулировать свободный ход педали сцепления, во втором ход штока поршня в рабочем цилиндре. Как произвести настройку, подробно описано в соответствующих статьях с пошаговой инструкцией.

carnovato.ru

устройство, как снять и установить

Замена рабочего цилиндра сцепления ВАЗ 2107 – ответственная и важная процедура обслуживания отечественной классики. В случае поломки или неисправности узла, многие автовладельцы поводят эту процедуру самостоятельно, однако при этом необходимо, помимо определенного набора инструментов, обладать некоторым ремонтным опытом.

Устройство рабочего цилиндра сцепления ВАЗ 2107-2101

Даная деталь в системе сцепления играет достаточно важную роль, как конечное звено распределения гидравлической нагрузки. В системе сцепления классики от ВАЗ главный цилиндр располагается, соответственно, в подкапотном пространстве возле коробки передач и имеет довольно удобный выход для проведения ремонта рабочего цилиндра сцепления ВАЗ 2106. Деталь состоит из нескольких основных частей, которые в совокупности образуют единый небольшой, но важный агрегат:

1. Поршень непосредственно служит для выдавливания жидкости, расположенной в главном баке (по обыкновению туда заливается специальная тормозная жидкость). При воздействии на педаль сцепления именно поршень приводит механизм гидравлического давления в действие и с усилием надавливает на вилку в сцеплении.
2. Корпус – основополагающая деталь, в которую заключен весь механизм. С наружной части в современных вариантах выполняется из прочного пластика. В ранних моделях на старых советских образцах иногда встречается корпус из металла, однако такая конструкция является менее надежной не только в силу возраста, но и из-за вероятности коррозионного воздействия.
3. Шток – приводится в движение поршнем и выступает в качестве толкателя как при процессе нажатия на педаль, так и после ее отпускания. При нажатии данная деталь выталкивает жидкость в систему, после же закрывает для жидкости корпус.
4. Защитный колпачок служит для сохранения целостности внутри системы при поступлении жидкости. Иначе его называют просто чехлом, который закрывает детали корпуса от излишнего попадания вещества на механические части агрегата.
5. Пружина выступает как единое целое совместно с поршнем во время нажатия на педаль газа и фактически «обслуживает» агрегат при возвратном действии. Одной из основных причин поломки системы зачастую выступает именно износ пружины, отчего цилиндр недозакрывается, и жидкость выходит за пределы замкнутого контура.
6. Клапан для стравливания воздуха, который также служит частой причиной выхода из строя всей детали ввиду своей неработоспособности. Данная деталь предназначена для удаления излишков воздуха в процессе работы поршня. Излишний воздух при наличии в системе и проникновении внутрь жидкости приводит к исчезновению замыкания сцепления, что может привести к аварийной ситуации. Именно клапан служит для удаления образовавшегося воздуха, однако в силу некоторых причин данный агрегат может износиться и выйти из строя. При этом, несмотря на свою простую конструкцию, такая деталь редко поддается ремонту и чаще всего подлежит полной замене не только по причине невозможности самого ремонта, а по большей части из-за невысокой стоимости как полного узла в сборе, так и его отдельных частей.

Принцип работы рабочего цилиндра сцепления ВАЗ 2107-2101

Принцип работы данной детали достаточно прост, однако, несмотря на небольшие габариты, функция выталкивания жидкости в систему очень важна в работе всего сцепления. Принцип работы данного агрегата заключается в кратковременном разъединении коробки передач и самого мотора во время переключения передачи. Во время нажатия на педаль сцепления жидкость поступает в главный цилиндр под воздействием поршня, который также надавливает на вилку сцепления. Она уже в свою очередь воздействует на муфту выбора передачи посредством подшипника, который также надавливает на ведомый диск, разъединяя сцепление.

В последующем при отпускании педали посредством пружины цилиндр приводится в исходное положение, а жидкость попадает обратно в бачок. Муфта также возвращается в исходное положение вне зависимости от того, была ли включена определенная передача или автомобиль находится в нейтральной передаче. Тем самым данная деталь является важным связующим звеном при переключениях и выступает основной частью системы гидравлического привода. К достоинству данной системы как раз относится простота конструкции с наличием небольшого количества механических частей, тем самым процесс трения ограничен и увеличивается общий ресурс. Также стоит отметить простой ремонта и небольшую стоимость запасных частей.

Внимание! Удобное расположение данного блока перед трансмиссией позволяет проводить работы по замене рабочего цилиндра сцепления ВАЗ 2105 или профилактике самостоятельно.

Выбор рабочего цилиндра сцепления на ВАЗ 2107-2101

На отечественном рынке автомобильных деталей присутствует огромное количество деталей и запасных частей к классическим автомобилям семейства ВАЗ. Кроме того, имеется большое количество ремкомплектов рабочего цилиндра сцепления ВАЗ 2101 2107. За десятилетия выпуска данных моделей конструкция не претерпевала значительных изменений, соответственно, детали должны быть отточены и полностью совпадать по всем параметрам. При этом на всех заднеприводных моделях устанавливается фактически один и тот же узел, имеющий схожие характеристики и габариты. Главным критерием при выборе детали на замену рабочего цилиндра сцепления ВАЗ 2101 является фактор качества и надежности выполнения данного агрегата. С учетом большого предложения от различных предприятий, порой никак не связанных с компанией-изготовителем, и различной стоимости качество остается весьма нестабильным.

Оптимальным решением при выборе данной системы является приобретение оригинального ремкомплекта или всего узла в сборе от автопроизводителя. Хотя стоимость такого узла зачастую выше своих сторонних конкурентов, вероятность получить контрафактный продукт все же несоизмеримо ниже, а, учитывая важность агрегата в процессе движения автомобиля, уповать на случай не представляется возможным.

Неисправности рабочего цилиндра сцепления ВАЗ 2107-2101

К самым частым неисправностям системы, которые могут привести к полному выходу из строя всего агрегата целиком, относятся:

1. Наличие избыточного количества воздуха в системе. Такая ситуация может возникнуть при наличии трещин в резиновых патрубках или уплотнительных соединениях, а также в результате усталости пластика корпуса и наличия микротрещин. В таком случае проводится полная замена вышедшей из строя детали, так как излишний воздух не дает создавать необходимого давления для размыкания подшипника и сцепления, тем самым владелец попросту не сможет корректно включить передачу.
2. Изнашивание в силу различных причин самих составных частей узла. Так, в результате поломки любой части узла нарушается общий принцип работы, так как, несмотря на простоту конструкции, каждый элемент, выполняя определенную функцию, напрямую влияет на работоспособность системы в целом. В таком случае, помимо простой замены всей системы целиком, может быть рассмотрен вариант с разборкой и устранением конкретной неисправности путем замены определенной составной части в виде детали с помощью ремкомплекта.

Замена рабочего цилиндра сцепления ВАЗ 2107-2101 своими руками

Осуществление самостоятельного ремонта данного привода потребует от владельца не только наличия определенного набора инструментов в виде различных ключей с разными размерами головок и ремкопмлекта, но также определенных ремонтных навыков. Самостоятельный ремонт вполне по силам опытному владельцу ВАЗовской классики. Также владельцу в обязательном порядке потребуется подъемник или мА в гараже, так как деталь расположена в нижней части подкапотного пространства, в непосредственной близости от коробки передач.

Для новичков в большинстве случаев потребуется помощник. Всего встречается два основных вида работы с данной деталью – снятие и монтаж нового устройства в систему, который не потребует дополнительного времени и проведения ремонта родной детали с полным или частичным ее разбором, на что потребуется достаточное количество времени, это напрямую зависит от опытности владельца.

Как снять рабочий цилиндр сцепления ВАЗ 2107-2101

Процедура снятия агрегата в целом проходит в несколько основных этапов:

1. Необходимо удалить всю жидкость из бака сцепления. Для этого потребуется обычный шприц небольшого объема. Данный бак расположен в верхней части подкапотного пространства. Это необходимо для исключения случаев пролива вещества на владельца или за пределы системы.
2. После этого необходимо ослабить крепления самого бака и при необходимости демонтировать его. Одновременно с этим следует с помощью ключа с головкой на 13 ослабить резиновый патрубок, ведущий от бака к главному цилиндру, теме самым, освобождая свободный доступ к системе.

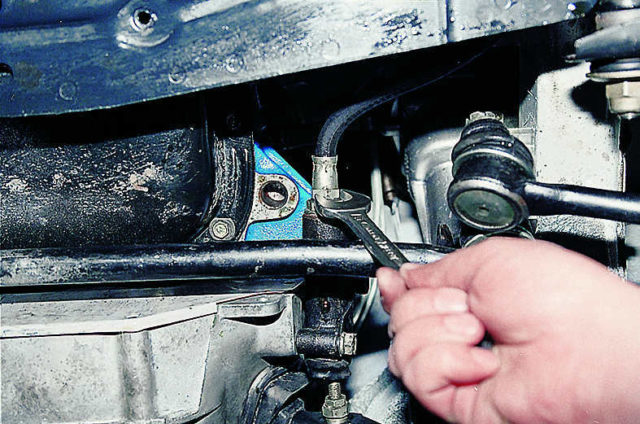

3. После этого также ключом на 13 отсоединить деталь от иных хомутов системы сцепления и открутить при помощи обычной отвертки 2 посадочных крепления, которые удерживают корпус в посадочном месте. После этого деталь можно полностью извлечь.

Ремонт рабочего цилиндра сцепления ВАЗ 2107-2101

Ремонтные работы также проходят в несколько этапов и осуществляются непосредственно после демонтажа самого устройства:

1. Ключом с головкой на 22 необходимо отвернуть заглушку и снять пыльник вместе со стопорным кольцом.
2. Затем отодвинуть на весь ход шток рабочего цилиндра сцепления ВАЗ 2106 с последующим извлечением штуцера из посадочного места. Тем самым открывается доступ ко всем внутренним частям устройства.
3. Данные части находятся внутри корпуса и располагаются в определенной последовательности.

Внимание! Данную последовательность необходимо учитывать при проведении повторной сборки.

Установка рабочего цилиндра сцепления ВАЗ 2107-2101

Обратная установка отремонтированной детали или монтаж нового устройства происходят в обратном порядке:

1. Узел связки бак и цилиндра необходимо закрепить в штатных местах крепления в подкапотном пространстве с помощью ключей.
2. После этого необходимо соединить главную деталь с патрубками систем автомобиля, при этом выбрав правильный момент затяжки хомутов.
3. После этого подключить бак к общей системе гидравлического привода и залить жидкость в соответствии с уровнем.

Советы и рекомендации

В качестве основного совета при выборе данного агрегата следует упомянуть качество материалов при приобретении. На покупаемых деталях в обязательном порядке должны присутствовать маркировки производителя и номера серии и партий. Многие предприятия имеют собственные информационные ресурсы, на которых можно проверить оригинальность детали, просто сверив номера партий и конкретной детали.

Предупреждение! В противном случае контрафактный агрегат обладает нестабильным качеством и может выйти из строя в любой момент.

Также в процессе замены рабочего цилиндра сцепления ВАЗ 2104 необходимо строго соблюдать последовательность действий и точно рассчитывать момент затяжки шлангов и патрубков от бака с жидкостью с основной деталью во избежание растрескивания резины и пластиковых частей корпуса.

Также планово раз в несколько тысяч километров пробега необходимо проводить ревизию всего узла целиком, так как абсолютное большинство автомобилей данных моделей имеют солидные пробеги, вероятность возникновения непредвиденных поломок достаточно высока.

Заключение

В итоге замена рабочего цилиндра сцепления ВАЗ 2107 своими руками вполне возможна и обязательна в случае возникновения потеков, неисправностей, трещин или иных негативных проявлений. Своевременное устранение данной неполадки убережет водителя от попадания в аварийную ситуацию в будущем. А профилактика системы методом простого периодического осмотра позволит выявить неисправность на ранних стадиях.

mashintop.ru

Замена главного цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Главный цилиндр сцепления – благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.

Со временем главный цилиндр приходит в негодность и его приходится менять, чтобы вы знали все тонкости замены а так же где главный цилиндр располагается, изучите данную статью и мы надеемся вам всё станет понятно. Если останутся какие либо вопросы после прочтения, тогда смело их задавайте в комментариях и мы вам на них ответим!

Примечание!
Для замены главного цилиндра вам понадобится: Гаечный ключ «на 13» и ещё можно будет воспользоваться удлинителем с накидной головкой. А так же вам нужно будет запастись резиновой грушей и отвёрткой!

Краткое содержание:

Где находится главный цилиндр сцепления?
Он располагается в подкапотном пространстве автомобиля на фото указан жёлтой стрелкой. А рядом с ним находится вакуумный усилитель тормозов (Красная стрелка), а так же главный тормозной цилиндр (Синяя стрелка) и поверх него находятся несколько бачков один из которых бачок гидропривода тормозов указанный зелёной стрелкой.

Когда нужно менять главный цилиндр сцепления?
Его необходимо заменять, при:

1. Появлении на нём утечки тормозной жидкости.

2. А так же при неполном выключение сцепления и при неполном включении сцепления. Многие зададут вопрос: «А как узнать что сцепление включается и выключается не полностью?» объясняем.

Если при выжимании педали до упора, вы выключаете а затем включаете передачу и чувствуете что передачи включаются тяжело и с хрустом, то это означает что сцепление включается не полностью.

А если вы едете на автомобиле и при резком разгоне у вас происходят подергивания автомобиля, или же вообще стрелка тахометра скачет вверх а машина не едет, то это означает что сцепление выключается не полностью.

Примечание!
Но есть один нюанс, те же проблемы с выключение и включением сцепления могут так же происходить и с исправным главным цилиндром, допустим детали самого сцепления износились и т.д. Поэтому лучше всего переходить к замене цилиндра, лишь при появлении на нём различного рода трещин через которые будет выходить тормозная жидкость, что в свою очередь недопустимо!

Как заменить главный цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва вам нужно будет взять в руки резиновую грушу и после чего при помощи неё, откачайте всю тормозную жидкость из бачка гидропривода сцепления.

2) Затем рукой отсоедините резиновый ремень который крепит расширительный бачок к кузову автомобиля, а после отсоединения аккуратно снимите бачок и положите его таким образом чтобы из него не выливалась жидкость и он не мешал работе.

Примечание!
Снизу к бачку присоединен шланг, отсоединяйте его только в том случае если расширительный бачок будет полностью пуст и в связи с чем бачок можно будет полностью снять с автомобиля!

3) Следом отвёрткой отверните гайку которая крепит трубопровод к цилиндру, а после отворачивания гайки отведите трубопровод в сторонку.

4) Теперь при помощи отвёртки ослабьте хомут который удерживает шланг на главном цилиндре и после чего снимите его с цилиндра.

5) Далее с помощью удлинителя с накидной головкой отверните две гайки которые крепят цилиндр к кузову автомобиля и после чего аккуратно снимите цилиндр, вылив при этом из него оставшуюся тормозную жидкость.

Примечание!
Более подробное снятие цилиндра, смотрите в видео-ролике который расположен в конце статьи!

Установка:
1) Установка нового главного цилиндра сцепления осуществляется в обратном порядке снятию.

Примечание!
Когда новый цилиндр будет установлен, обязательно прокачайте гидропривод а иначе сцепление у вас очень плохо работать! (Как прокачать гидропривод, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Хотите более подробней узнать процесс замены главного цилиндра сцепления на автомобилях «Классического» производства? Если Да! То тогда просмотрите познавательный видео-ролик, в котором процесс замены описывается детально.

vaz-russia.com

Цилиндр сцепления главный ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке главного цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

         Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

         Главный цилиндр привода сцепления предназначен для преобразования механического усилия от соответствующей педали в гидравлическое усилие, которое поступает по магистральным трубкам от главного цилиндра к рабочему и преобразовывается им в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

         При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — шайба стопорная;; 3 — штуцер гибкого шланга для подачи жидкости из бачка; 4 — прокладка штуцера; 5 — защитный чехол; 6 — стопорное кольцо; 7 — втулка; 8 — манжета поршня, уплотнительное кольцо; 9 — поршень главного цилиндра; 10 — пружина.

         Корпус главного цилиндра отлит из чугуна. Он крепится на кронштейне педалей под капотом двигателя. Его цилиндр расточен под диаметр 19,05 мм, длина 112 мм. С наружного торца он закрывается установленной на медной прокладке пробкой, она затягивается с приложением момента 8—10 кгс*м. В цилиндре размещается стальной поршень главного цилиндра. Он уплотняется манжетой, плотно прижимаемой к зеркалу цилиндра находящейся под давленном жидкостью. Эта жидкость подается под манжету через каналы, имеющие диаметры по 2 мм. Уплотняющая часть поршня (кольцедержатель- уплотнительное кольцо) имеет размер 19 м. Манжета одновременно является кольцевым плавающим клапаном, который при движении поршня перекрывает перепускное отверстие. Усилие на поршень передается от педали сцепления через толкатель и поршень толкателя.

         Стальной хромированный поршень имеет наружный диаметр 19 мм. Усилия в начале хода поршня и уплотнение сопряжения между поршнями передаются через уплотнительное кольцо. После выключения сцепления поршни в исходное положение возвращаются пружиной.

         Жидкость в главный цилиндр поступает из бачка, установленного под капотом, через резиновый штуцер и впускное (компенсационное) отверстие, имеющее диаметр 4,5 мм. Компенсация разрежения, образующегося при возвратном движении поршня, осуществляется перетеканием жидкости в рабочую полость главного цилиндра через отверстие, зазор по заднему торцу манжеты и отверстия. Перепускное отверстие (0,7 мм) предназначено для перепуска из главного цилиндра в бачок излишков жидкости, которая поступает из рабочего цилиндра в главный цилиндр при возвращении поршня в исходное положение.

         Технические характеристикиглавного цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление:        МРа – 20;

Диаметр цилиндра:      мм – 19;

Ход поршня:                 мм — 35.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

         Другие артикулы товара и его аналогов в каталогах: 2101-1602615-17, МБ01-1602610, А11.1602610, С1939 С3.1.

ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Перед сборкой детали главного цилиндра гидропривода смазываются специальной смазкой ДТ-1, а головка наконечника толкателя смазывается консистентной смазкой Литол-24 или ЛСЦ-15.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить главный цилиндр сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

avtoazbuka.net

Главный цилиндр сцепления ВАЗ. Замена, ремонт ⋆ I Love My Lada

Провалы в работе сцепления классики ВАЗ 2107 — ВАЗ 2101 должны быть немедленно устранены. Система гидропривода сцепления не слишком сложная, работа по обслуживанию не занимает много времени, поэтому снять, разобрать и отремонтировать главный цилиндр сцепления ВАЗ не составит труда даже для начинающих водителей. Как разобраться с неполадками в сцеплении ВАЗ, выясняем прямо сейчас.

Устройство привода сцепления ВАЗ 2107

С механизмом сцепления классических ВАЗ 2101-2107 мы разбирались не так давно. Там тоже нет ничего сложного и освежить свои знания можно здесь. Во всех заднеприводных автомобилях ВАЗ привод выключения сцепления гидравлический. Главный цилиндр привода сцепления установлен в моторном отсеке на щите, цилиндр расположен соосно с штоком педали сцепления. Через шарнир к самой педали прикреплен толкатель, который давит непосредственно на поршень главного цилиндра. Схема привода сцепления ВАЗ представлена ниже.

Схема привода сцепления ВАЗ 2101-2107

Таким образом, шток посредством поршня толкателя воздействует на несжимаемую тормозную жидкость в главном цилиндре, которая передает усилие на поршень рабочего цилиндра, установленного уже на картере КПП через шланги гидропровода.

Неисправности главного цилиндра привода сцепления ВАЗ 2107

Как и любой механизм, главный цилиндр подвержен износу, из-за которого снижается эффективность работы системы в целом. Основные неисправности цилиндра заключаются в течи жидкости или потере номинальных размеров зеркала цилиндра, поршня, износе манжет и уплотнителей. Это выражается в неполном выключении сцепления, педаль может проваливаться или иметь слишком тугой ход. При первых подозрениях привода сцепления делаем первичную диагностику системы:

1. Проверяем уровень жидкости в бачке сцепления. Слишком низкий уровень говорит об утечке тормозной жидкости.
2. Осматриваем главный цилиндр на предмет протечки. При этом нужно учитывать, что течь он может как в районе штуцера гидропривода, прокладки пробки, так и в районе защитного колпачка, который смотрит в сторону педали. При этом жидкость будет проникать в салон под коврик и течь может быть не замечена сразу.В этом случае течь вызвана износом манжеты поршня, жидкость текла в салон
3. Если сцепление начинает срабатывать только после нескольких нажатий на педаль, то вероятнее всего, в систему привода попал воздух. В этом случае необходимо выяснить причину завоздушивания (потеря герметичности, течь главного или рабочего цилиндра), а только после этого выполнить прокачку, удаление воздуха из гидросистемы.

Как проверить цилиндр привода сцепления ВАЗ, регулировка свободного хода

Чтобы не делать лишней работы, лучше потратить полчаса и провести самостоятельную диагностику привода сцепления. Для этого достаточно поставить автомобиль на ровную поверхность, желательно при этом иметь доступ к картеру КПП снизу (яма, эстакада). Дальше проверяем работу системы в таком порядке:

1. Из салона выполняем проверку свободного хода педали сцепления. Номинальный свободный ход — от 0,4 до 2 мм. Если необходима регулировка, берем рожковый ключ на 10 и ослабляем стопорную гайку ограничителя А на фото ниже, выставляем свободный ход.

2. Спускаемся под машину и проверяем свободный ход толкателя рабочего цилиндра. Перед этим желательно нанести на него проникающую смазку WD-40. Для этого пальцами отжимаем вилку толкателя назад, свободный ход должен быть в пределах 5 мм.

3. Для регулировки свободного хода штока ключами на 13 и на 17 ослабляем контргайку.

4. При помощи ключа на 8 удерживаем шток, а гайкой на 17 добиваемся такой длины штока, чтобы свободный ход был в пределах 5 мм.

5. Затягиваем контргайку, идем в салон и проверяем свободный ход педали до момента выключения сцепления, который должен быть в пределах 30 мм. При необходимости доливаем тормозную жидкость в бачок.


Если проверки и регулировки работа сцепления не улучшилась, приступаем к замене или ремонту главного цилиндра сцепления ВАЗ.

Как снять главный цилиндр сцепления ВАЗ 2107 — 2101

Во время эксплуатации чаще всего изнашиваются резинотехнические детали, поршень, а после 200 тысяч пробега уже нужно тщательно проверять зеркало цилиндра.

Зеркало главного цилиндра ВАЗ со следами износа

Для того, чтобы снять главный цилиндр сцепления ВАЗ, необходимо сперва слить тормозную жидкость из системы. Для этого в первую очередь надеваем шланг на штуцер 9 рабочего цилиндра (фото ниже), а второй конец шланга опускаем в чистый сосуд.

Рабочий цилиндр и вилка выключения сцепления:
1-подшипник выключения сцепления; 2-шаровая опора; 3-вилка выключе-
ния сцепления; 4-толкатель; 5-регулировочная гайка; 6-контргайка; 7-оттяж-
ная пружина; 8-пробка корпуса; 9-штуцер для прокачки; 10-корпус цилинд-
ра; 11-уплотнительное кольцо; 12-зашитный колпачок; 13-поршень; 14-уплот-
нитель; 15-тарелка; 16-пружина; 17-опорная шайба; 18-стопорное кольцо

После этого откручиваем штуцер 9 на пол-оборота и нажимаем на педаль сцепления до тех пор, пока вся жидкость не уйдет в сосуд. Завинчиваем штуцер и снимаем трубку. Если нужно снять рабочий цилиндр (явная течь, повреждение пыльника), снимаем пружину 7, шплинт с конца толкатели и откручиваем два крепежных винта. Чтобы снять главный цилиндр, достаточно отсоединить его от расширительного бачка и открутить две гайки крепления, как показано на фото ниже. Снимаем цилиндр, открутив штуцер гидропривода.

Ремонт главного цилиндра сцепления ВАЗ 2107

После демонтажа главного цилиндра тщательно протираем его от остатков жидкости и грязи и зажимаем в тиски для разборки.

Аккуратно зажимаем цилиндр в тисках и откручиваем пробку ключом на 22

Для начала прикинем по схеме, какие детали цилиндра нужно будет заменить.

Детали главного цилиндра:
1-корпус; 2-стопорная шайба; 3-штуцер; 4-прокладка; 5-колпачок; 6-сто-
порное кольцо; 7-поршень толкателя; 8-уплотнительное кольцо; 9-пор-
шень главного цилиндра; 10-пружина

В первую очередь после разборки контролируем состояние зеркала цилиндра. Если внутренний диаметр больше номинальных 19,05 мм, на зеркале есть явные глубокие царапины и ступенчатая выработка, ремонт не имеет смысла. Придется покупать новый цилиндр. Если с зеркалом все нормально, приступаем к осмотру возвратной пружины поршня. Если она потеряла упругость, меняем только ее. Далее с помощью стандартного ремкомплекта меняем все уплотнители 8 и пыльник 5.

Полный ремкомплект главного цилиндра сцепления ВАЗ 2107

После замены изношенных деталей тщательно промываем весь цилиндр и каждую деталь свежей тормозной жидкостью, только потом собираем по схеме.

Важно!

Категорически не допускается использование для промывки цилиндра сцепления бензина, растворителя и других активных веществ, в противном случае, все резиновые детали выйдут из строя.

Какой главный цилиндр сцепления лучше поставить на ВАЗ 2107, артикулы и цены

Для полной замены главного цилиндра сцепления ВАЗ 2107 — ВАЗ 2101 не подходят аналоги от других автомобилей. К счастью, в продаже оригинальных цилиндров и аналогов более чем достаточно. Как правило, публика старается выбирать фирменный цилиндр ВАЗ с каталожным номером 2101-1602610. Остальные производители также используют этот артикул, но при покупке лучше отталкиваться не столько от цены цилиндра, сколько от уровня доверия к бренду. Фирменный главный цилиндр обойдется нам в 8-9 долларов и это один из самых дорогих вариантов.

Оригинальный цилиндр

Далее можно выбирать из того, что есть на прилавке:

1. Цилиндр ДК (Дорожная Карта), вдвое дешевле фирменного, но часто текут из-за некачественной прокладки пробки. Как временный вариант — пойдет.
2. BAZALT, цена около 200 гривен (около 7 долларов), Базальт и Фенокс крайне не рекомендуют из-за отвратительного качества шлифовки зеркала.
3. Отличный немецкий цилиндр Metelli, цена примерно равна оригинальному, заводской артикул 55-0014G.
4. Немецкие АТЕ, HORT не вызывают нареканий, цена в пределах 10 долларов.
5. Есть масса китайских цилиндров, вроде AT 2610-001H, цена около 6 долларов, качество нестабильное.

В Китае нестабильность

По завершении работ по ремонту главного цилиндра заливаем тормозную жидкость DOT4 любого производителя и проводим прокачку привода сцепления по аналогии с удалением воздуха из тормозной системы.

Post Views: 2 070

lada.i-love-mycar.com
