Коробка передач ваз 2107 устройство принцип работы

Коробка передач – один из важнейших агрегатов в устройстве любого механического транспортного средства, дающий возможность взаимодействия двигателя и колёсной базы, вследствие чего и происходит движение. Когда коробка по тем или иным причинам приходит в негодность, дальнейшая полноценная эксплуатация автомобиля уже невозможна. Отечественные автомобили не являются исключением.

Российская автомобильная промышленность хоть и преуспевает в продаже авто бюджетного класса, но называться успешной никак не может. Сборка, не имеющая равных по количеству претензий к себе, частые визиты на станции технического обслуживания, быстрая коррозия кузовных элементов, бедный и неказистый интерьер – эти вечные спутники не покидают «Ладу» с момента начала ее производства и по сей день.

Единственное преимущество так называемых в народе «ТАЗов» — относительно невысокая цена, как на сами машины, так и на обслуживание. Но справедливости ради нужно сказать, что когда дело доходит до трансмиссии – жалоб от пользователей поступает меньше всего. В частности, коробка передач ВАЗ 2107 славится, как ни странно, своей долговечностью и относительно небольшим количеством возникающих по части сервиса проблем.

В то же время было бы несправедливо говорить, что ремонт коробки передач ВАЗ 2107 – нечто из ряда вон выходящее, а её работа происходит без нареканий.

Содержание

  • 1 ОПИСАНИЕ КПП ВАЗ 2107
  • 2 УСТРОЙСТВО
  • 3 РЕМОНТ
  • 4 ХАРАКТЕРИСТИКИ

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

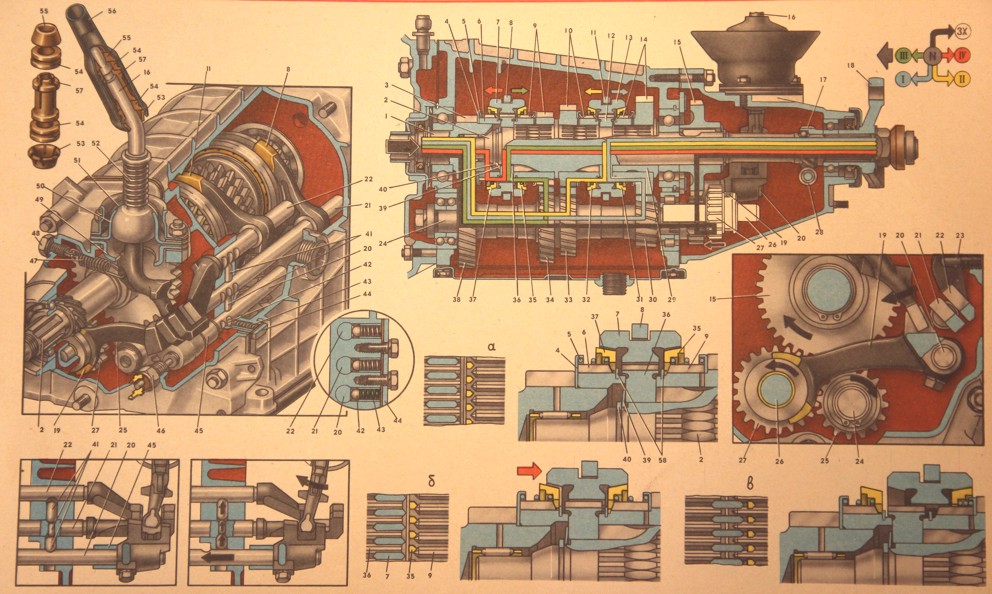

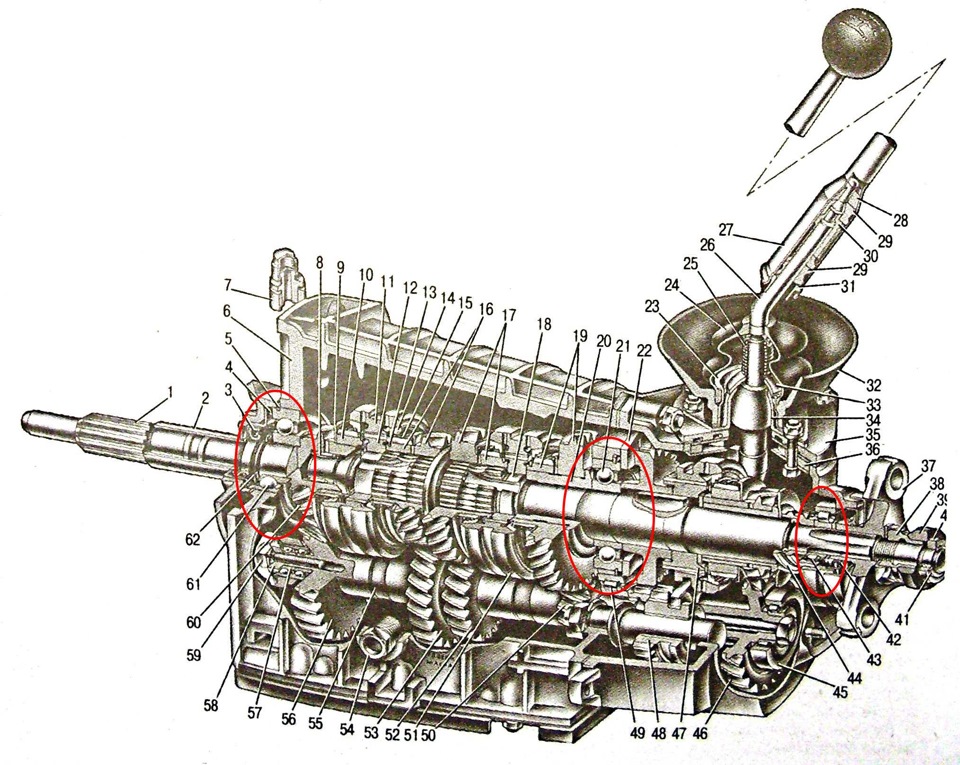

УСТРОЙСТВО

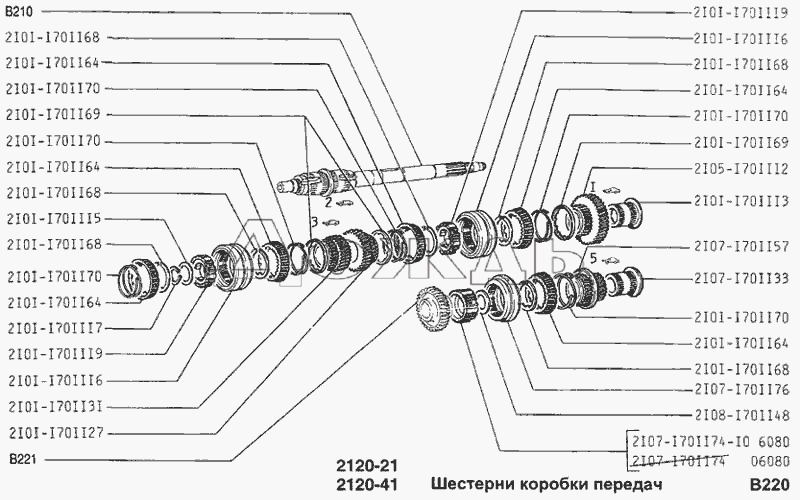

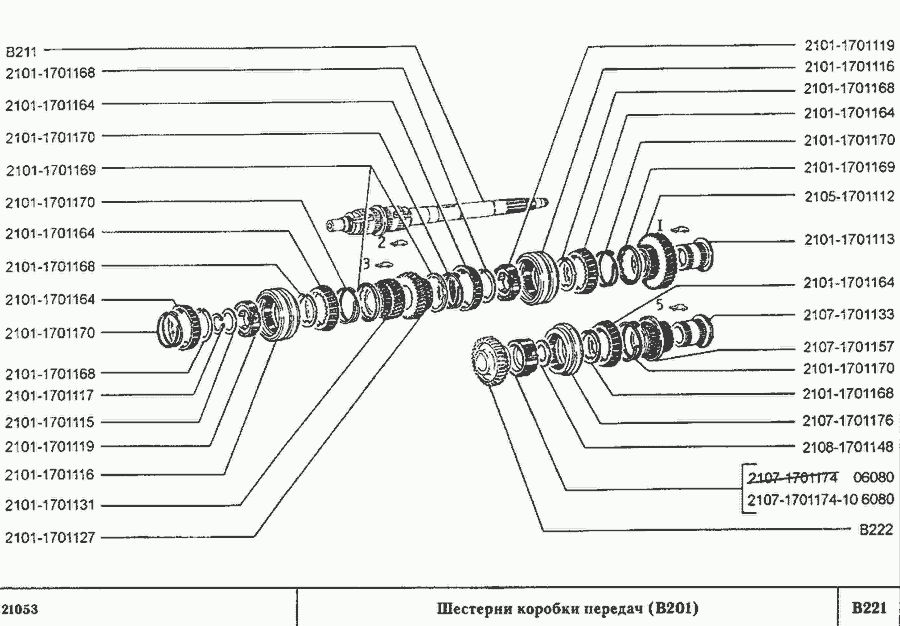

Вся трансмиссия «семёрки жигулей» заключена в блок, закрывающийся с обеих сторон крышками. Селектор передач расположен сверху. Работа коробки основывается на трёх валах:

  • первичный;
  • промежуточный;
  • вторичный.

Первичный фактически выступает с шестернями, которые вращаются на подшипнике в картере коробки, одним целым. Вторичный является его продолжением: на нём расположены шестерёнки первой, второй и третьей скоростей. Они двигаются по заданной траектории и взаимодействуют таким образом с шестерёнками промежуточного вала.

Величина вращательного момента напрямую зависит от диаметра шестерёнок, который у различных валов в КПП на ВАЗ 2107 несколько различается. Вращение вторичного вала происходит на подшипниках, один из которых – роликовый — расположен спереди, а остальные – на задней крышке и в картере.

Функция промежуточного вала – передача вращательного момента в нужном количестве между вторичным и первичным, от первого из названных ко второму соответственно. Как и в случае с первичным, сам промежуточный вал и шестерни составляют единый механизм. Вращение осуществляется на шарикоподшипниках. Блоки, отвечающие за пятую и заднюю передачи, расположены здесь.

В левой части корпуса коробки располагается отверстие, через которое производится доливка и замена масла трансмиссии. Между крышками и блоком расположены герметичные прокладки для минимализации риска подтёков рабочей жидкости.

ВАЖНО: минимально необходимое количество масла для нормального функционирования механической КПП на ВАЗ 2107 – 1,5 литра. Некоторые автовладельцы, чтобы упростить процедуру, осуществляют заливку прямо в месте стыка селектора с корпусом коробки. Разумеется, это гораздо легче, нежели доливка рабочей жидкости через отверстие на поддоне.

Сам процесс переключения осуществляется с помощью вилок, которые активируются рычагом. Как только он меняет своё положение, шарнир сцепляется одним концом с выемкой на оси, а другим – с вилкой. Поскольку рычаг отвечает за перемещение вилки, этот процесс и влечёт сцепление шестерней вторичного и промежуточного валов. Передача переключается, когда происходит замыкание цепи её вращательного момента – тогда вторичная ось начинает двигаться со скоростью, отвечающей передаточному числу.

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

  • износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т. д.;
  • несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
  • неоригинальные запасные части, имеющиеся в составе коробки;
  • повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Даже средний расход топлива — 9-10 литров — нельзя назвать преимуществом машины, поскольку гораздо более серьёзные аналоги с 3-х и даже более литровыми агрегатами потребляют сопоставимое количество бензина. Дизельных версий ВАЗ 2107, к слову, не предусмотрено.
