Как правильно установить зажигание на ВАЗ-2106

Выставленное в соответствии со всеми правилами зажигание на ВАЗ-2106 – это непременное условие для бесперебойной работы двигателя и потребления топлива в пределах нормы. В ином случае возникают такие неприятные моменты, как детонация и «прожорливость». Последствия для двигателя при этом могут быть весьма серьезными. Поэтому, как только вы почувствовали «что-то не то», лучше сразу займитесь устранением проблемы.

О том, что следует провести такую процедуру, вам подскажет определенная «симптоматика»:

• выросший расход топлива;
• ухудшившаяся динамика;
• более шумная работа двигателя;
• хлопки в глушитель.

Содержание

Как можно самому установить зажигание на ВАЗ-2106

Ничего особо сложного здесь по большому счету нет – нужно только лишь желание и наличие определенного запаса времени. Приведем один из наиболее распространенных способов, с помощью которого можно самостоятельно устанавливать зажигание на «шестерке». Делается это либо по 1-му, либо по 4-му цилиндру.

Читайте также: Как уменьшить расход топлива на ВАЗ-2106

На «шестерке» момент зажигания следует выставлять по меткам, имеющимся на крышке ремня ГРМ – их в общей сложности 3.

Помимо этого, на ободе шкива значится обозначение – это верхняя мертвая точка (ВИТ), а на его ступице, напротив, можно увидеть специальный наплыв.

Теперь давайте рассмотрим саму процедуру выставления зажигания. Для начала следует выкрутить свечу 1-го цилиндра и закрываем отверстие. Сделать это можно резиновой пробкой или просто пальцем. Далее берем спецключ, и с его помощью проворачиваем коленчатый вал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре. Распознать данный момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли свечное отверстие, вылетит оттуда или же вы ощутите давление на пальце.

Проворачивать коленвал следует до совпадения меток на его шкиве и крышке ГРМ. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если вы заправляете «шестерку» 93-м или 95-м, совмещать нужно со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом – с длинной.

После этого снимаем крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен оказаться в положении, когда его наружный контакт будет обращен в сторону 1-го цилиндра на крышке трамблера. Далее следует проделать следующие нехитрые манипуляции. При совмещенных метках проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Читайте также: Как снять замок зажигания на ВАЗ-2106

Если нет, значит, нужно исправлять ситуацию. Для этого следует открутить гайку, с помощью которой крепится распределитель, и повернуть сам трамблер вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока она не будет выставлена параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку при этом не нужно закручивать до конца.

Правильная регулировка зажигания

Следует отметить один момент. Установленное зажигание – это только лишь половина дела. Чтобы двигатель работал, как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Давайте рассмотрим классический способ – с помощью 12-вольтовой лампы. Ничего особо сложного в данной процедуре здесь тоже нет – главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большого сечения здесь не нужно. Далее один провод бросьте на массу, второй – подключите к выводу катушки зажигания. Теперь проворачиваем ключ в замке зажигания – он должен оказаться в положении I. Далее смотрим на лампочку – если она не горит, значит, больше делать ничего не нужно. Однако так бывает далеко не всегда. Если лампочка все-таки горит, значит, нужно поворачивать распределитель по ходу часовой стрелки, пока она не погаснет. После этого не спеша поворачиваем корпус трамблера в обратную сторону. Делать это нужно до тех пор, пока лампочка снова не засветится. Зафиксировав данный момент, закручиваем крепление – в этот раз делать это нужно уже до конца.

Как понять, что установленный угол опережения правильный

Теперь осталось только лишь проверить ваш автомобиль на ходу. Процедура здесь довольно простая – ориентироваться следует по своему слуху. Заводим двигатель, трогаемся с места и разгоняем автомобиль до 50 километров в час. Далее включайте 4-ю передачу и резко надавите на педаль акселератора, прислушавшись к работе двигателя. Если вы ранее все сделали правильно, то картина окажется следующей – примерно через 2-3 секунды появится детонация. По мере того как автомобиль будет набирать скорость, она должна исчезнуть.

Читайте также: Как прокачать сцепление на ВАЗ-2106

Если этого не произошло и картина не меняется, значит, у вас «раннее» зажигание. Однако бывает и так, что никакой детонации не появляется вовсе. Это указывает на «позднее» зажигание. Для того чтобы его отрегулировать, в первом случае следует повернуть распределитель на 0,5-1 деление по ходу часовой стрелки. При позднем зажигании проделайте такую же манипуляцию, только в обратном направлении. После того как все отрегулировано, рекомендуется обозначить на корпусе распределителя положение, в котором находится средняя отметка шкалы относительно блока, аккуратно мазнув там краской. Как видим, здесь действительно нет ничего сложного.





Как вам статья?

установка зажигания на ваз 2106

Главная>Видео>Ремонт авто>Видео: установка зажигания на ваз 2106

В нашей стране до сих пор популярны такие автомобили, как ВАЗ 2106. На них учатся водительскому мастерству начинающие автолюбители, их используют в качестве рабочих лошадок фермеры и другие автовладельцы, не требовательные к экстерьеру автомобиля. Иногда в этом автомобиле подводит зажигание, особенно после ремонта, затрагивающего эту систему. Поэтому мы подобрали видеоматериалы, которые помогут разобраться, как установить зажигание на ВАЗ 2106.

Выставить зажигание можно по любому цилиндру, в данном случае в видеоролике показан процесс установки зажигания по по третьему цилиндру:

Возможна регулировка зажигания и по четвертому цилиндру. Автор ролика дает полезные советы, которые помогут при ремонте не только начинающим, но и более опытным автовладельцам:

Это видео посвящено решению проблемы раннего зажигания. Вы узнаете, как определить по работе двигателя, что зажигание установлено неправильно:

Здесь разбирается установка трамблера, зажигания по меткам после установки распредвала и цепи:

И еще наверняка окажутся полезными советы по ремонту и обслуживанию трамблера:

Читайте также:

• Двухконтурное зажигание.
• Регулировка зажигания на инжекторе.
• Месторасположение датчика оборотов двигателя.
• Регулировка холостого хода.
• Замена датчика распредвала.

Понравилась статья? — Оцените:

Твитнуть

Разделы сайта

• Обзоры авто
• Техобслуживание
• Тюнинг авто
• Ремонт авто
• Устройство авто
• Другое

Проверка штрафов

Транспортный налог

Видео по теме

•  Видео: как установить зажигание на ВАЗ 2106
•  Видео: как выставить зажигание на ВАЗ 2109
•  Тюнинг автомобиля ВАЗ 2106
•  Видео: ремонт печки ВАЗ 2110
•  Выемка лобового стекла

Мы ВКонтакте

Регулировка зажигания ваз 2106 своими руками.

Как выставить зажигание на ВАЗ

Выставленное по всем правилам зажигание на ВАЗ-2106 является непременным условием бесперебойной работы двигателя и расхода топлива в пределах нормы. В противном случае возникают такие неприятные моменты, как детонация и «прожорливость». Последствия для двигателя могут быть очень серьезными. Поэтому, как только вы почувствуете «что-то не так», лучше сразу исправлять проблему.

О необходимости проведения такой процедуры подскажут определенные «симптомы»:

• повышенный расход топлива;
• ухудшение динамики;
• более шумная работа двигателя;
• выскакивает в глушитель.

Как самому установить зажигание на ВАЗ-2106

По большому счету ничего особо сложного тут нет — нужно только желание и наличие определенного количества времени. Вот один из самых распространенных способов, с помощью которого можно самостоятельно выставить зажигание на «шестерке». Это делается либо на 1-м, либо на 4-м цилиндре.

На «шестерке» момент зажигания следует выставлять по меткам на крышке ремня ГРМ – всего их 3.

Кроме того, на ободе шкива есть обозначение — это верхняя мертвая точка (ВМТ), а на его ступице, наоборот, виден специальный наплыв.

Теперь рассмотрим саму процедуру выставления зажигания. Для начала нужно выкрутить свечу 1-го цилиндра и закрыть отверстие. Это можно сделать резиновой пробкой или просто пальцем. Далее берем специальный ключ, и с его помощью проворачиваем коленвал. Делать это нужно до тех пор, пока в 1-м цилиндре не начнется такт сжатия. Распознать этот момент очень легко. Поршень начнет двигаться вверх, при этом оттуда вылетит пробка, которой вы закрыли свечное отверстие или вы почувствуете давление на палец.

Проворачивать коленчатый вал, пока метки на шкиве и крышке ГРМ не совпадут. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если заливать «шестерку» 93-м или 95-м, нужно совместить со средней меткой на крышке ГРМ. При использовании топлива с меньшим октановым числом — с длинным.

После этого снимите крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен находиться в положении, когда его внешний контакт обращен к 1-му цилиндру на крышке распределителя. Далее следует проделать следующие простые манипуляции. Совместив метки, проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Если нет, то ситуацию нужно исправлять. Для этого откручиваем гайку, которой крепится трамблер, а сам трамблер переворачиваем вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока он не будет установлен параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку не нужно полностью затягивать.

Правильная регулировка зажигания

Следует отметить один момент. Установленное зажигание – это только половина дела. Чтобы двигатель работал как часы, нужно сделать еще кое-что. Речь идет о контроле зажигания. Давайте рассмотрим классический способ — с помощью 12-вольтовой лампы. Ничего особо сложного в этой процедуре и здесь нет – главное все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большой раздел здесь не нужен. Далее кидаем один провод на массу, второй — подключаем к выводу катушки зажигания. Теперь поворачиваем ключ в замке зажигания — он должен быть в положении I. Далее смотрим на лампочку — если она не горит, то больше ничего делать не надо. Тем не менее, это не всегда так. Если лампочка все равно горит, то нужно повернуть трамблер по часовой стрелке, пока она не погаснет. После этого медленно поверните корпус распределителя в обратную сторону. Делайте это до тех пор, пока свет не загорится снова. Зафиксировав этот момент, закручиваем крепление – на этот раз нужно сделать это до конца.

Как понять, что выставленный угол опережения правильный

Теперь осталось только проверить свой автомобиль на ходу.

Процедура здесь достаточно проста – ориентироваться следует на слух. Заводим двигатель, трогаемся и разгоняем машину до 50 километров в час. Затем включите 4-ю передачу и резко нажмите на педаль акселератора, прислушиваясь к работе двигателя. Если вы ранее все сделали правильно, то картина будет следующая — примерно через 2-3 секунды появится детонация. Когда машина набирает скорость, она должна исчезнуть.

Регулировка и доводка двигателей классических моделей ВАЗ приносят не только пользу, но и настоящее удовольствие ценителям классики и надежных простых тольяттинских двигателей. Без умения выполнять элементарные регулировки настоящий ценитель не имеет морального права управлять классическими моделями, к которым относится и ВАЗ 2106. Если у вас с этим есть какие-то пробелы, то сегодня мы постараемся их восполнить, хотя бы частично. Для этого займемся регулировкой системы зажигания ВАЗ 2106.

Зачем регулировать зажигание

Влияет на массовые характеристики двигателя. Бывают случаи, когда водитель может месяцами ездить с неработающим зажиганием, даже не догадываясь, что это стало причиной повышенного расхода топлива и снижения динамики. Отсюда и все разговоры о том, что двигатели Фиата устарели, никуда не годятся и давно отжили свое. Ничего подобного.

Да бесконтактное зажигание несколько точнее и чуть надежнее, а современные двигатели требуют минимум регулировок. Они развратили общественность, которая разучилась выполнять элементарные операции по обслуживанию автомобилей. Поэтому сегодня мы рассмотрим, как правильно выставить контактное зажигание на ВАЗ 2106, и если вы все сделаете правильно, то не узнаете свою шестерку.

Принцип работы распределителя

Для проведения регулировочных работ нам потребуются следующие инструменты:

• набор регулировочных щупов;
плоская отвертка
• ;
• свечной ключ;
• кривоватый стартер;
• ключ 12х13;
• терпения и 15 минут времени.

Смысл всех дальнейших проводимых работ заключается в том, чтобы искра образовывалась на плашках именно в тот момент, когда поршень в конце такта сжатия находится не в верхней мертвой точке, а чуть раньше. Для каждого двигателя это «немного» разное, но по заводским параметрам угол опережения для ВАЗ 2106 должен быть 1 градус, а для копейки, например, 3 градуса. Таким образом, воспламенение рабочей смеси происходит в оптимальный момент и не препятствует движению поршня, а способствует полному сгоранию рабочей смеси.

Для реализации этого в каждом цилиндре по очереди используется распределитель зажигания, распределитель, подающий искру на свечи, согласно порядку работы цилиндров. Нужно знать порядок работы цилиндров, как таблицу умножения — 1,3,4,2. Основными рабочими органами распределителя являются контакты и ползунок. Бегунок распределяет напряжение по цилиндрам посредством крышки, а контакты замыканием и размыканием определяют момент появления искры.

Короче говоря, да.

Условия успешной регулировки зажигания

Мы можем регулировать зажигание тысячу раз, но если хотя бы один из пунктов, перечисленных ниже, не будет выполнен, мы просто потеряем время:

1. Все четыре свечи зажигания должны быть в рабочем состоянии заказ. Они должны иметь визуально рабочий вид, быть пробиты свечным тестером, не иметь внешних повреждений керамической оболочки, иначе свеча будет пробивать корпус и работать нестабильно.
2. Контакты прерывателя чистые и в идеальном состоянии, зазор между ними должен быть 0,4-0,45 мм.
3. Высоковольтные провода должны быть целыми, неповрежденными, иметь хороший контакт с распределителем, колпаками свечей и катушкой зажигания.
4. Подключен вакуумный привод опережения зажигания, ход его свободный, без заеданий.

Только в этом случае можно приступать к настройке.

Регулировка угла опережения зажигания

Допустим, самый сложный случай, когда нам нужно было снять трамблер с автомобиля, а настройки зажигания были полностью сбиты. Без лишних слов, приступим к делу.

Аналогично осуществляется регулировка с помощью лампочки, только лампа подключается в разрыв с контактами прерывателя.

Регулировка стробоскопом

Самый простой способ регулировки, но в этом случае придется покупать стробоскоп. Он соединяется с колпачком свечи и идет два провода для питания устройства. Регулировка осуществляется на холостом ходу. Для определения момента зажигания направляем стробоскоп на шкив коленчатого вала, а лампа стробоскопа будет дублировать появление искры и должна высветить момент совпадения меток на крышке и на шкиве, о котором мы говорили. Вращая трамблер добиваемся совпадения меток, фиксируем трамблер. Если метку поймать не удается, то неисправен конденсатор-распределитель или плохо зачищены контакты прерывателя.

Этими простыми способами мы точно сможем выставить зажигание, устранив детонацию, повышенный расход топлива и потерю мощности двигателя ВАЗ 2106. Стабильной искры и удачи на дорогах!

Как определить необходимость регулировки зажигания на ВАЗ 2106, или любых других, заднеприводных, Жигулях? На самом деле здесь все очень просто, и сейчас вы в этом убедитесь.

• Раньше или позже?

Наверняка вы слышали такое понятие, как Раннее или Позднее зажигание. Если на пальцах;— то раннее зажигание — это когда на высокой передаче нажимаешь на педаль газа, и слышишь из-под капота, — дз-дз-дз,- громкий, металлический звук. Особенно это заметно на крутых подъемах;— еще сильнее, если — в гору идет не пустая, а груженая машина. Это явление называется детонацией, некоторые называют его «стучанием пальцев»; а на самом деле этот звук из-за неправильного зажигания, в камере сгорания. Когда фронт пламени ударяется о камеру с силой, намного большей, чем при нормальной работе, двигатель работает.

Детонация — это один из главных врагов любого двигателя. Не редко именно это явление становится причиной прогара клапанов, а то и поршней.

Поэтому слишком раннее зажигание на вашем автомобиле сбываться не должно!

Что такое позднее зажигание? Ваш автомобиль работает на холостом ходу? — заглушить ее? У вас создается впечатление, что после того, как вы его выключаете, двигатель все равно продолжает работать? Он не хочет глохнуть, вешается и трясет всю машину. Если у вас осталось такое впечатление — это позднее зажигание.

Для регулировки угла зажигания на ВАЗ 2106, или любую классику, нужен всего один ключ на 13. И поверьте — если у вас нет стробоскопа — не беда, вам не нужно ехать на СТО . Поверьте мне- здесь все элементарно.

Предположим, у вас раннее зажигание, и вы уже устали слышать этот противный звук. Берем ключ на 13 и ослабляем гайку крепления трамблера. Вы делаете это так, чтобы вы могли вращать его по часовой стрелке или против часовой стрелки. Ослабленный? Теперь покрутите его влево-вправо, вы заметили, что опережая зажигание, то есть вращая трамблер — ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, мотор работает более ровно и стабильно? Ваша задача выставить зажигание так, чтобы двигатель работал максимально стабильно, но при этом полностью отсутствовала детонация. Не увлекайся, не надо на большие углы крутить,— 0,5 -2 мм, обычно достаточно.

Как проверить, достаточно ли вы задержали зажигание или нет? Это очень просто;— с места, на второй передаче резко утопить педаль газа в пол. Ну, — ничего не звенит? Теперь выезжайте на трассу, и на минимуме, для 4-й передачи, резко нажмите на газ. Что ты слышишь? — машина жесткая, но набирает, и при этом ничего не звенит? — то все в порядке! Если звон присутствует, снова нужно немного задержать зажигание (повернув трамблер ПО ЧАСОВОЙ СТРЕЛКЕ).

Если все в норме, и машина не вздрагивает при выключении, вы все сделали правильно!

Но если детонации нет, но при выключении двигателя он все равно пытается продолжить работу,— Вам нужно немного опережать зажигание, повернув трамблер ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

Думаю с этим вы все поняли. Но имейте в виду, что порог детонации напрямую зависит от бензина, который вы заливаете в бак своего автомобиля. Даже если залить очиститель, но с более низким, чем обычно, октановым числом, бензин,— У вас вполне может быть детонация. Поэтому лучше заправляться на том же,— проверенные заправки.

Как отрегулировать угол опережения зажигания на ВАЗ 2106?

Момент зажигания, как и УЗСК (угол замкнутого состояния контактов), очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (момент зажигания) не установлен правильно, двигатель будет плохо запускаться, работать хаотично на холостом ходу, не будет развивать полную мощность, перегреваться и чрезмерно расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннее» зажигание) может возникнуть детонация — очень опасное явление, часто приводящее к аварийному повреждению двигателя.
Установить угол опережения зажигания (опережение зажигания) с помощью стробоскопа в соответствии с прилагаемой к нему инструкцией.
Предлагаемый способ регулировки угла опережения зажигания может быть использован для его экстренной проверки при самостоятельном устранении неисправности в пути.
Для установки угла опережения зажигания на автомобиле ВАЗ 2106 потребуются: ключ «на 13», контрольная лампа на 12 В (можно использовать переносную лампу, прицепленную к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания может быть установлен как для 1-го, так и для 4-го цилиндров двигателя. Установка угла опережения зажигания для 1-го цилиндра показана как более удобная.

На крышке привода газораспределительного механизма в литье выполнены три метки.
Первая по ходу вращения шкива коленчатого вала метка но соответствует 10° опережения зажигания, вторая б — 5° и третья в (длинная) — 0°. На ободе шкива выбита метка G ВМТ. Делается прилив на ступице шкива против этой отметки.

1. Вывернуть свечу первого цилиндра и закрыть пальцем свечное отверстие.

2. Провернуть коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия») до начала такта сжатия в 1-м цилиндре (начнет выходить воздух через свечное отверстие). Затем, продолжая проворачивать коленчатый вал, совместите метку G на шкиве (выделено мелом) с меткой б (если используете бензин с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы используете бензин с октановым числом ниже 92, совместите метку на шкиве с меткой в .

3. При этом ротор распределителя зажигания необходимо установить в положение, при котором его наружный контакт а направлен в сторону контакта 1-го цилиндра на крышке распределителя. Сам трамблер необходимо расположить так, чтобы линия, проходящая через пружинные скобы б , была примерно параллельна центральной линии двигателя. Если нет…

4. …отвернуть гайку крепления распределителя зажигания почти до конца резьбы шпильки, приподнять распределитель и, поворачивая его вал, установить ротор в необходимое положение. Зафиксируйте распределитель в этом положении на блоке цилиндров, не затягивая окончательно гайку.
5. Подключить один вывод контрольной лампы или вольтметра к выводу катушки зажигания, подключенного к низковольтному выводу распределителя, а второй вывод к массе. Включите зажигание.

6. Нажимая на ротор распределителя по часовой стрелке, немного повернуть корпус прерывателя в ту же сторону до тех пор, пока контрольная лампочка не загорится. Затем медленно поверните корпус против часовой стрелки. В момент размыкания контактов прерывателя загорится контрольная лампа (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните крепежную гайку.
7. Выключите зажигание, установите на место снятые детали в порядке, обратном снятию.
8. Проверить установку угла опережения зажигания по работе двигателя при движении автомобиля ВАЗ 2106. Для этого разгоните автомобиль на ровном горизонтальном участке дороги до скорости около 45 км/ч, включите IV передачу и нажмите до упора на педаль акселератора. В момент нажатия на 2-3 секунды должна быть слышна детонация, пропадающая по мере разгона автомобиля. Если при разгоне детонация не исчезает, то зажигание слишком «раннее», если детонации нет вообще, то слишком «позднее». При сильной детонации ослабьте гайку и поверните корпус распределителя на 0,5-1 деление по часовой стрелке в положение «-». Если детонации нет, повернуть корпус трамблера на 0,5-1 деление против часовой стрелки до «+». Повторите проверку.

9. После окончания регулировки отметьте краской положение средней риски шкалы на корпусе распределителя относительно блока цилиндров.

Правильно установленный угол опережения зажигания, так же как и правильно установленный, оказывает существенное влияние на работу двигателя. Установка угла опережения зажигания на автомобиле ВАЗ 2106 или другими словами момента зажигания производится с помощью стробоскопа.

Как правило, при неправильной установке момента зажигания автомобиль не развивает полную мощность, резко возрастает расход бензина, наблюдаются перебои в работе двигателя, особенно на холостом ходу, автомобиль начинает перегреваться, все это косвенные признаки неправильное время. Если зажигание выставлено слишком рано, то при остановке двигателя появляется детонация, что очень опасно и может привести к аварийному отказу двигателя.

Для установки угла опережения зажигания нам потребуются: ключ на «13», контрольная лампа 12В или вольтметр. Опережение зажигания можно установить как для первого цилиндра, так и для четвертого. Разберем процедуру установки на примере первого цилиндра.

Если обратить внимание на крышку ГРМ, то в самом ее верху есть три литые метки, короткая, средняя и длинная. Эти самые метки отвечают за угол опережения зажигания и соответствуют:

1. Короткая метка — угол опережения 10 градусов.
2. Средняя метка — угол опережения 5.
3. Длинная метка — угол опережения 0.

На ободе шкива также выбита метка ВМТ, против этой метки сделан прилив на ступице шкива.

Момент зажигания устанавливается следующим образом:

• Выкрутите свечу первого цилиндра и заткните ее пальцем или резиновой пробкой.

• Специальным ключом проворачиваем коленчатый вал до тех пор, пока из первого цилиндра не начнет выходить воздух или не вылетит резиновая заглушка (если вы закрыли ею свечное отверстие), продолжая проворачивать коленчатый вал, совместите риск на шкиве коленчатого вала с одной из меток на крышке ГРМ. Если вы используете бензин с октановым числом 92 или 95, то нужно выравнивать по средней метке и если бензин с октановым числом ниже 92, то выравнивать по длинной метке (угол опережения 0 градусов).
• Отстегнув крепления, снимите крышку с распределителя зажигания.
• После проворачивания коленчатого вала ротор распределителя зажигания должен находиться в положении, при котором его наружный контакт будет смотреть в сторону первого цилиндра на крышке распределителя.

После того, как вы совместили метки, посмотрите на распределитель. Воображаемая линия, проходящая через защелки крышки, должна быть примерно параллельна оси двигателя, если нет, то:

• Отверните гайку крепления распределителя и поднимите распределитель вверх и, прокручивая ось ротора, установите его как требуется, то есть параллельно оси двигателя.
• Установите распределитель и затяните гайку его крепления, но не затягивайте.

Теперь приступим непосредственно к установке момента зажигания.

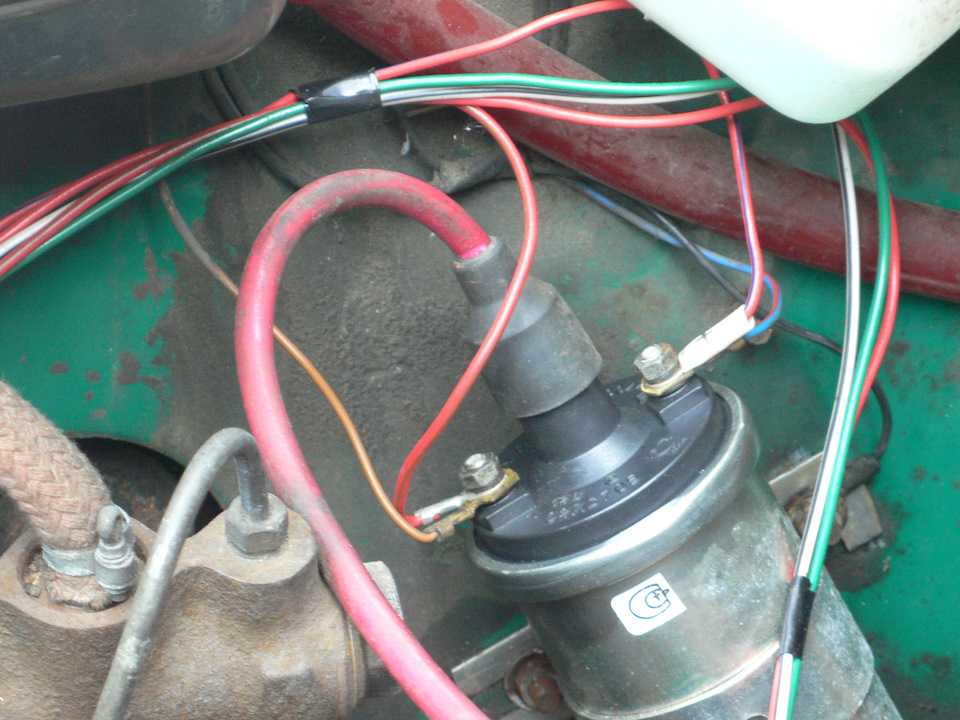

• Берем контрольную лампочку и подключаем один провод к выводу катушки зажигания, соединенному с низковольтным проводом распределителя, а второй провод кидаем на массу.
• Включите зажигание.
• Слегка повернув трамблер по часовой стрелке, убедиться, что контрольная лампа не загорелась, если лампа уже не горит, то ничего делать не надо.
• Теперь медленно поверните распределитель против часовой стрелки и в момент, когда загорится контрольная лампа, то есть пропадет напряжение, зафиксируйте положение распределителя и затяните гайку его крепления.
• Выключите зажигание и установите крышку трамблера обратно.

Теперь нужно проверить угол опережения зажигания. Проверка будет проводиться во время движения автомобиля. Для этого разгоняем машину до скорости 45 км/ч и включаем четвертую передачу и одновременно резко нажимаем до упора педаль «газа». В первые 2-3 секунды после нажатия педали акселератора должна появиться детонация, которая пропадет по мере разгона. Если детонация появилась, но по мере разгона автомобиля не исчезает достаточно долго или вообще не исчезает, то зажигание слишком «раннее». Если детонации не появилось вовсе, значит, зажигание слишком «позднее».

Если зажигание раннее, то повернуть трамблер на 0,5-1 деление по часовой стрелке. И наоборот для поздних поверните его на 0,5-1 деление против часовой стрелки. После завершения регулировки отметьте положение средней отметки шкалы краской на корпусе, распределяя относительно блока.

На этом все ремонтные работы завершены.

Как выставить зажигание на четырехтактном двигателе?

Каждый из автомобилистов не знает, что такое неправильный момент зажигания. Для водителя это постоянные проблемы с запуском двигателя, с потерей мощности, а также с повышенным расходом топлива. Для одного и того же агрегата такие проблемы могут закончиться очень плачевно, особенно если величина зажигания выбрана немного раньше, чем должно быть.

В этой статье мы рассмотрим как выставить зажигание на контактной и бесконтактной системе. С самого начала производства устанавливается на классику, вторая появилась в начале двадцать первого века. Она сразу завоевала популярность среди автовладельцев, так как отличается от предыдущей повышенной надежностью и ресурсом, а также лучшими электрическими характеристиками, от которых напрямую зависит искрение в камере сгорания.

О том, как выставить зажигание на легковом автомобиле, можно рассказать кратко. Процесс будет рассмотрен ниже. Дело в том, что четырехтактные двигатели довольно привередливы к тому времени, но, несмотря на это, поставить зажигание на ту же советскую или иномарку не так сложно, как поставить зажигание на Иж Юпитер 5. В последнем для каждый цилиндр, а их два, имеет свою, отдельную контактную систему зажигания, каждая из которых требует регулировки.

Теперь непосредственно о самой процедуре. Естественно, можно доехать до ближайшего СТО, где это сделают с помощью стробоскопа, но это стоит денег, а этот прибор есть далеко не у каждого автолюбителя, поэтому мы рассмотрим самый простой способ, требующий минимум усилий, инструменты и знания.

В первую очередь необходимо рассчитать такт сжатия в первом цилиндре. Нужно сжать свечное отверстие, после чего плавно проворачиваете коленвал за храповик. Как только она вылетает, включаем, до совмещения меток на шкиве и сбоку на лобовой крышке. В некоторых автомобилях имеется три метки, каждая из которых соответствует АИ-80, АИ-9.2 и АИ-95 по направлению вращения. На самом деле о том, как выставить зажигание на конкретном автомобиле, мануалов много, нужно только оплатить некоторое время поиска в интернете.

Вернемся к нашей процедуре. Установка коленчатого вала на среднюю метку установит опережение зажигания на 5 градусов. В то время, пока коленвал будет их «проворачивать», в камере сгорания уже будет воспламенение. Каждая марка бензина успевает это сделать, поэтому меняется и угол опережения.

Необходимость в установке зажигания может возникнуть после ремонта, а также после небрежного использования автомобиля. Зажигание можно искать само по себе, если двигатель создает повышенную вибрацию.
