Ваз 2106 реле дворников где находится: Где находится реле дворников на ВАЗ 2107?. Статьи компании «Интернет-магазин BiBiOil»
Причина неисправности | Метод устранения |
Электродвигатель стеклоочистителя Ваз 2106 не работает | |
Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель F2 | Обожмите клеммы, замените неисправные провода, предохранитель. Устраните причину его перегорания |
Щетки примерзли к стеклу | Повернув ключ зажигания в положение «выключено», осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка, восстановите подвижность соединений щетки |
Между движущимися деталями кривошипа попал посторонний предмет | Проверьте правильность установки рычагов, выправьте деформированные рычаги или замените стеклоочиститель |
Неисправен подрулевой переключатель стеклоочистителя | Замените неисправный переключатель |
Зависли щетки электродвигателя, сильно загрязнен или подгорел коллектор | Устраните зависание щеток, зачистите коллектор или замените моторедуктор |
Обрыв или короткое замыкание в обмотке якоря электродвигателя | Замените моторедуктор |
Электродвигатель стеклоочистителя Ваз 2106 не работает в прерывистом режиме | |
Неисправно реле стеклоочистителя | Замените реле |
Неисправен подрулевой переключатель | Замените неисправный переключатель |
Электродвигатель стеклоочистителя Ваз 2106 не останавливается в прерывистом режиме | |
Неисправно реле стеклоочистителя | Зачистите контакты прерывателя, при необходимости замените реле |
Контактная пластина концевого выключателя моторедуктора не отгибается при прохождении кулачка | Разберите моторедуктор и подогните контактную пластину или замените моторедуктор |
Окислены контакты концевого выключателя | Зачистите контакты или замените моторедуктор стеклоочистителя |
Щетки стеклоочистителя Ваз 2106 останавливаются в произвольном положении | |
Контакты концевого выключателя плохо прижимаются или окислены | Зачистите контакты, при необходимости подогните пластину выключателя или замените моторедуктор |
Ослабла гайка крепления кривошипа на валу моторедуктора | Правильно установив кривошип, затяните гайку (предварительно нанесите на резьбу краску или анаэробный герметик) |
Электродвигатель стеклоочистителя Ваз 2106 работает, но щетки не движутся | |
Ослабла гайка крепления кривошипа на валу моторедуктора | Правильно установив кривошип, затяните гайку (предварительно нанесите на резьбу краску или анаэробный герметик) |
Выкрошены зубья шестерни моторедуктора | Замените шестерню или моторедуктор |
Регулировка паузы стеклоочистителя.

Штатный вазовский стеклоочиститель отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это — 4 секунды. очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель. Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой.
Итак снимаем с машины реле стеклоочистителя. Оно прикручено к кузову авто рядом с ручкой открывания капота.
Откручиваем его, отсоединяем колонку и несем домой.

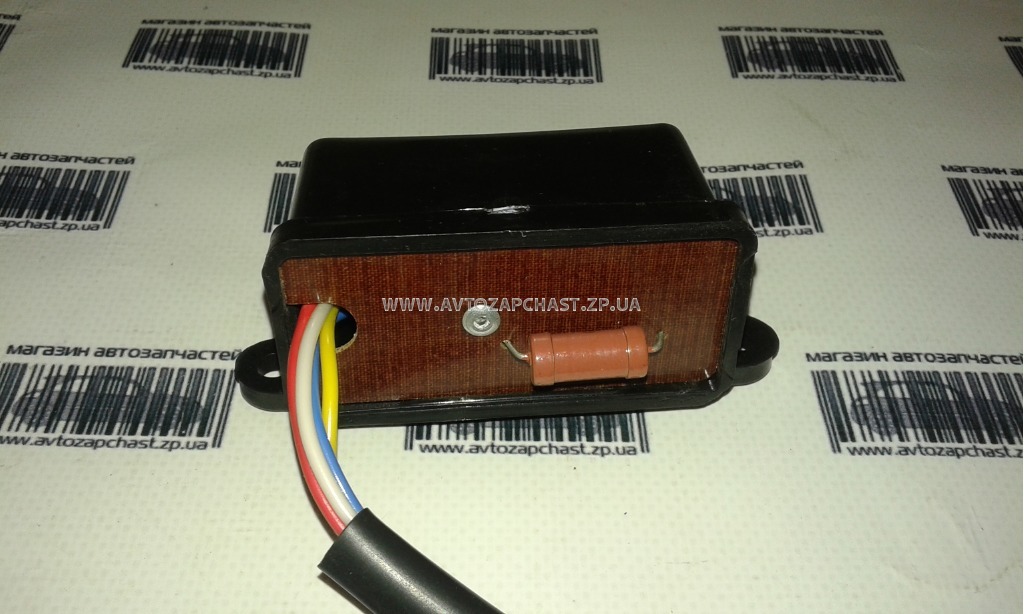

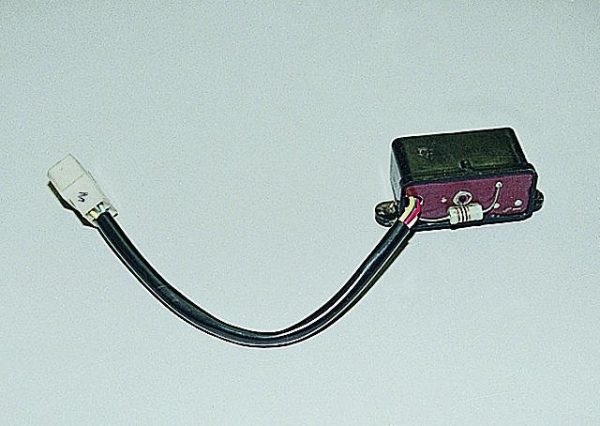

вскрываем крышку и отсоединяем печатную плату от крышечки. Смотрим на схему. За паузу между взмахами дворника отвечает резистор обведеный красным кружком.
И изменяя его сопротивление можно и даже нужно регулировать паузу между вмахами дворников. Сам резистор на 62Ком что равняется 4 секундам между взмахами. если вас устраивает минимально время задержки в 4 секунды то можете оставить этот резистор, У меня же был резистор на 45Ком и я поставил его чтоб минимально время задержки было 3 секунды. Если поставить на 25-30Ком то время задержки будет около 2 сек. Итак если вы решили оставить родной резистор то выпаиваем любоую одну его ножку из платы, если резистор меняете на более маленький номинал то выпаеваем родной редистор и новый припаиваем толкьо одной ножкой. Берем полметра двухжильного провода(или два одножильных) и припаиваем один провод к освободившейся ножке резистора. А второй на место откуда выпаили освобидившуюся ножку. вот так.
На проводах на фото одет прозрачный термоусадочный кембрик — очень удобный и эффективный способ изоляции. Просто одеваем трубочку на соединение и слегка нагреваем ее зажигалкой, трубочка сжимается в диаметре и плотно оседает на соединении, вобщем намного эффективней изоленты. Итак у нас теперь припаяны два провода делаем на них узелок чтоб случайно не оторвать и закрываем крышку протягивая наши провода вместе со штатными. Крышку реле приклеиваем. Я лично клеил термоклеевым пистолетом.
далее берем переменный резистор
номинал резистора можно взять любой от 100Ком. Чем больше номинал тем больше можно будет сделать паузу между взмахами щеток. например если резистор на 100Ком то максимальный интревал между взмахами щеток будет порядка 10сек. Если взять 200Ком то интервал будет около 17сек и так далее. Единственное не советую брать больше 500Ком т.к. точность установки интервала упадет. Так вот берем резистор и один провод(любой) припаиваем к центральному контакту а второй к любому крайнему. Все устройство готово

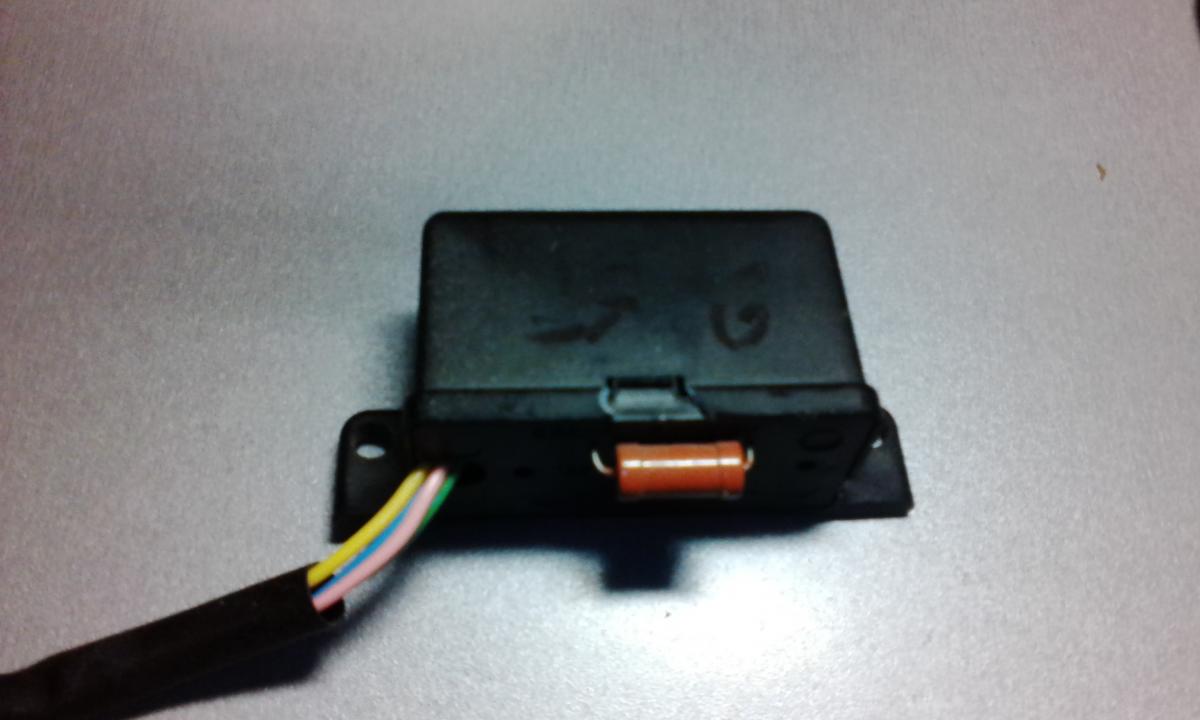

Несем все обратно в машину. Реле ставим на свое законное место а резистор размещаем там где вам удобнее я лично разместил его на рулевой колонке рядом с переключателем стеклоочистителя ИМХО это логичней и правильней.
И надел на него ручку от регулятора печки от восьмерки.
Вот и все готово итого сейчас в прерывистом режиме у меня время между взмахами стеклоочистителя регулируется от 3 до 10сек. резисторы стоят 1. 45Ком (0,25Вт)* 2. переменный (100Ком 0,25Вт)* По ваттам резисторы можно взять любые (но 0,25 удобны нам по размеру) В будущем думаю поменять резисторы на 1. 30Ком — чтобы сделать минимальное время паузы 2 сек 2 переменный на 200Ком или на 500Ком чтобы сделать максимальное время паузы побольше до 17-18 сек с резистором на 200Ком или почти до минуты с резистором на 500Ком Все описанное в статье дорабатывалось на реле дворников PC-514 — именно оно стоит на большинстве машин, но если у вас и стоит другое реле то думаю что его можно доработать аналогичным образом. Mr.Ice специально для www.semerka.info обсуждаем статью и задаем вопросы на форуме — http://www.semerka.info/forum/viewtopic.php?p=22753#22753
Регулируемая пауза реле дворников на ВАЗ классику
Вот всем меня устраивает штатное реле на моей семерке, кроме одного — иногда, когда дождь не проливной а моросящий, мне катастрофически не хватает одной полезной функции в нем — это регулируемой паузы между взмахами дворников в прерывистом режиме работы.
Если у вас реле старого образца, еще на контактах, оно вам не подойдет, придется купить такое как на фото выше. Визуально основное отличие — на реле старого образца вот такой вот огромный резистор снаружи виднеется:
Итак, представим что у вас уже есть на руках реле нового образца и что вы его уже сняли с автомобиля, кстати для справки — находится оно тут, слева от водителя под торпедой, рядом с ручкой открывания капота:

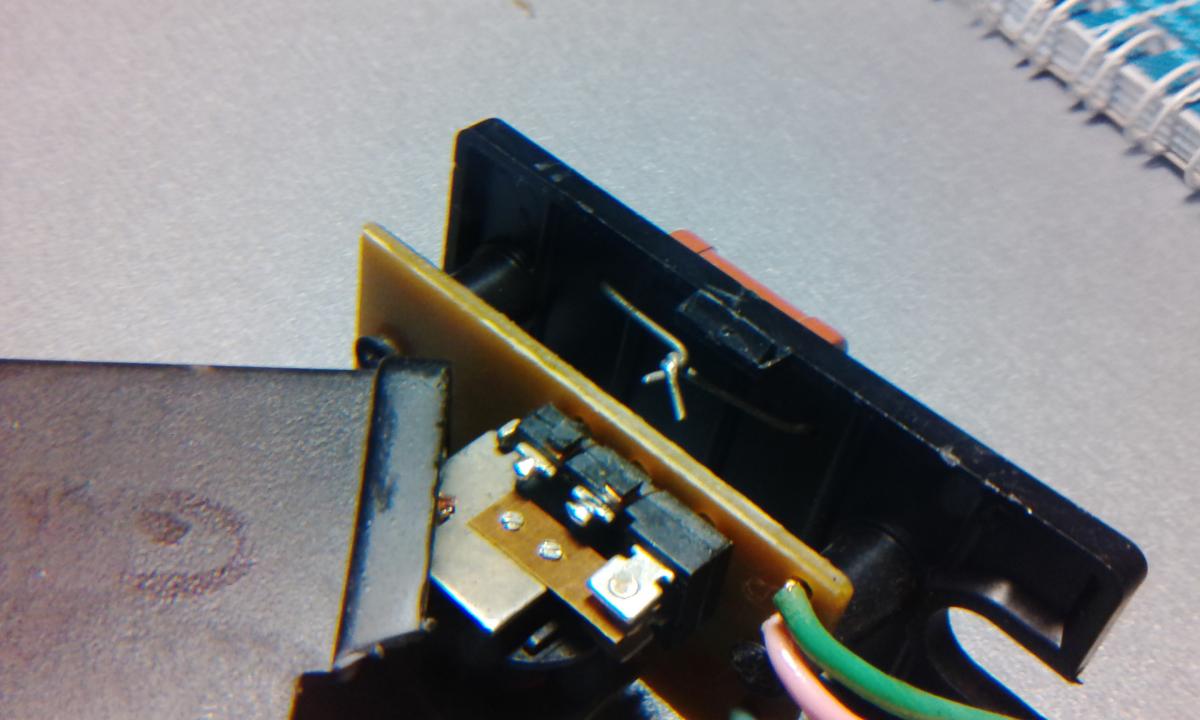

Итак открутили его и начинаем дорабатывать. Нам нужно снять с него крышку и получить доступ к самой плате. За длинну паузы отвечает вот такой вот маленький резистор, мы его обвели на фото ниже:
Соответственно для того, что бы реализовать нашу идею с регулируемой паузой между взмахами дворников, нам нужен РЕГУЛИРУЕМЫЙ резистор вместо этого штатного, на 62 Кома. Итак, выпаиваем его, берем двужильный провод длинной около полуметра (или два одножильных) и впаиваем вместо резистора, выводя их наружу:
Протягиваем наши провода вместе со штатными и приклеиваем крышку реле. Я лично клеил термоклеевым пистолетом.
Теперь нам понадобится переменный резистор, типа такого:
Номинал по сути любой от 100 ком. Чем больше номинал — тем больше диапазон регулировки между взмахами щеток.
Берем этот резистор и один провод припаиваем к центральному контакту а второй к любому крайнему. Каккой куда — не имеет значения, можете менять их местами смело. Вот и все, тюнинг готов 🙂
Устанавливаем реле обратно в машину и выбираем место где поставить сам резистор. Тут полет фантазии ограничен разве что длинной припаянных проводов 🙂 В нашем варианте он размещен на кожехе рулевой колонки рядом с переключателем стеклоочистителя.
Кстати для декорирования идеально подходит ручка от регулятора печки ВАЗ-2109.
В нашем варианте исполнения пауза теперь может быть в диапазоне от 3 до 10 секунд. Все описанное выше проделано на реле дворников PC-514. Теперь мы имеем в арсенале столь удобную функцию, как регулировка паузы дворников на классике. Будем рады видеть вас в нашем

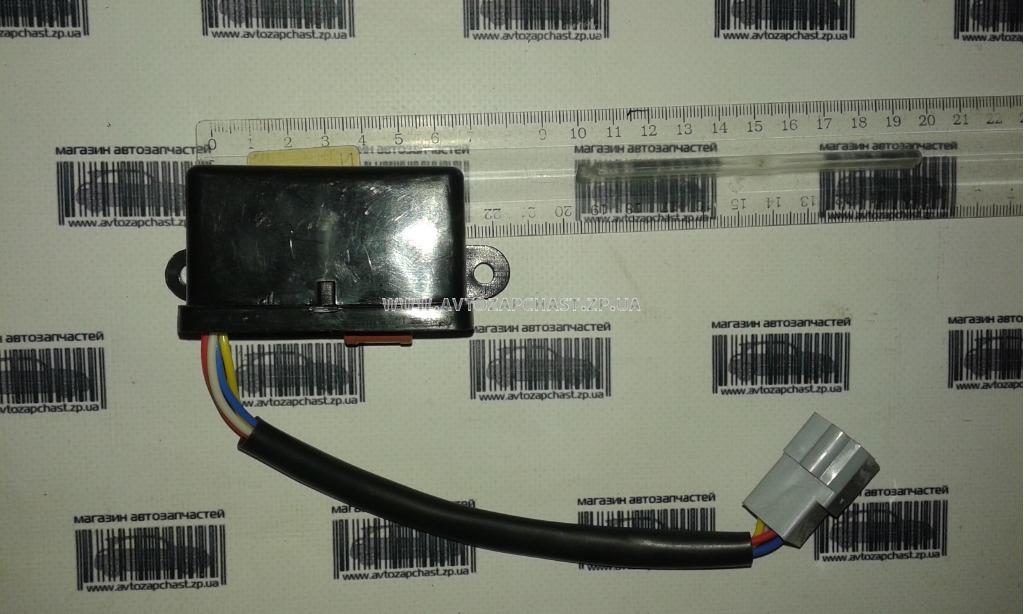

Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106
Реле дворников ВАЗ 2106
Сейчас нам сложно себе представить, что столетие назад дождь, снег или прочие погодные ненастья становились проблемой для владельцев автомобилей. Происходило это по причине отсутствия на лобовом стекле дворников. Однако практически сразу после их изобретения, с 1916 года, дворники стали обязательной деталью в конструкции автомобиля.
Если Вы обнаружили неисправность прерывателя стеклоочистителя, то лучше его своевременно заменить, чтобы не оказаться в ситуации, когда начался проливной дождь, а дворники не включаются. Купить реле дворников на ВАЗ 2106 можно в нашем онлайн-магазине автозапчастей “AZON”.
Причин, по которым может выйти из строя реле, довольно много, перечислим некоторые из них:
- окисление контактов;
- обрыв обмотки;
- замыкание;
- спекание контактов.
Избавиться от окисления контактов можно путем их очищения мелкозернистой наждачной бумагой или специальными очищающими жидкостями. Решение проблемы с обрывом обмотки заключается в обыкновенной замене детали на новую. При замыкании системы необходимо устранить эту поломку и реле дворников заработают с новой силой. При обнаружении спекания контактов у водителя есть два варианта. Первый — устранить спекание и очистить контакты, второй — заменить реле дворников ВАЗ 2106, цена которого несильно велика, на новое. Каждый водитель должен понимать, что нормальная работа дворников чрезвычайно важна для безопасности его и пассажиров.
Для того чтобы более подробно ознакомиться с деталью, переходите в карточку товара нашего интернет-магазина “AZON”.
Отзывы покупателей в категории Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106
Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106 стоимость на AZON (цены 01.2022)
Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106 | Цена |
Прерыватель стеклоочистителя ВАЗ 2101, 21011, 2102, 2103, 2104, 2105, 2106, 2107, 2121 (722.3777-04 реле дворников) ЭНЕРГОМАШ | 124.74 грн |
Прерыватель стеклоочистителя ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 «Нива» (722.3777-02 реле дворников с регулировкой паузы) ЭНЕРГОМАШ | 267.![]() |
Часто задаваемые вопросы про Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106
🔧 Как купить Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106?
Для того чтобы купить Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106 достаточно оформить заказ через корзину или позвонить в магазин AZON по телефонам, указанным в шапке сайта или написать в онлайн-чат. Наши менеджеры свяжутся с вами в ближайшее время для уточнения деталей заказа. Подробная инструкция оформления заказа находится по этой ссылке.
🔧 Бонусная программа при заказе Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106
Мы автоматически начисляем Bonus за купленный товар, не учитывая при его начислении оплату за доставку. Чем больше товаров единоразово Вы покупаете, тем Bonus-баллов больше получаете:
- При покупке до 3000 гривен, процент начисляемых bonus-баллов — 3% от чека, учитывая скидку.
- Если же заказ от 3000 гривен, Ваш Bonus будет уже 5% от чека, учитывая скидку.
Узнать подробнее о бонусах.
🔧 Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106: доставка и оплата
Мы работаем с наиболее известной и надежной службой доставки «Новая Почта» и отправляем Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106 в Киев, Харьков, Днепр, Одессу, Запорожье, Львов и все остальные города Украины.
Если сумма Вашего заказа превышает 5000 грн, то мы предоставляем БЕСПЛАТНУЮ доставку по всей Украине. Если Вы подтвердили заказ до 15:00, в этом случае посылка будет отправлена с нашего склада в этот же день.
Оплата товара в нашем интернет-магазине может производиться следующими способами:
- Наложенным платежом;
- Безналичный расчет.
Более точную информацию о сроках доставки и оплате Вы можете узнать у наших менеджеров или по этой ссылке.
🔧 Условия обмена и гарантии на Реле дворников (Прерыватели стеклоочистителя) ВАЗ 2106
В соответствии c Законом Украины «О защите прав потребителей», покупатель имеет право вернуть товар в течении 14-ти дневного срока с момента покупки. Для этого необходимо, чтобы:
- на товаре отсутствовали механические повреждения;
- отсутствовали признаки установки детали;
- сохранена целостность упаковки;
- наличие товарного чека/расходной накладной.
Гарантия предоставляется:
- исключительно в пределах гарантийного срока;
- обязательно наличие гарантийного талона, товарного чека, оригинальной упаковки.
Читать подробнее про условия обмена и гарантии.
Дворники «Классики». Коммунальная реформа — журнал За рулем
Дворники «Классики». Коммунальная реформа

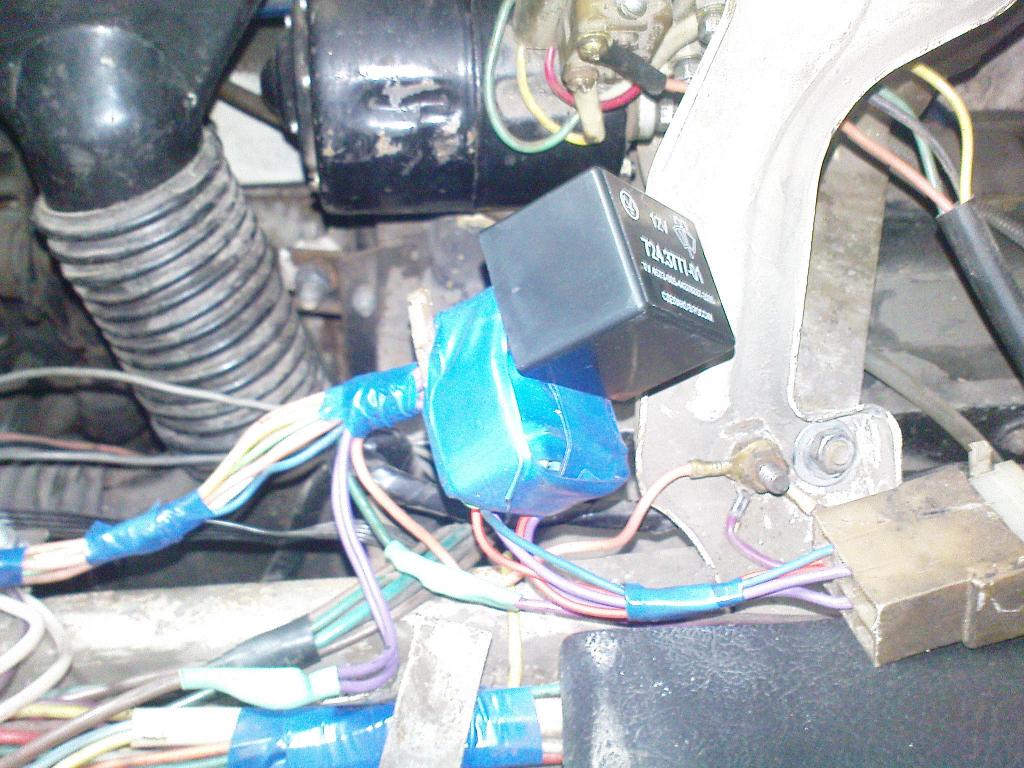

Замечу: просто взять и поставить реле дворников 2108 на «классику» нельзя — много несоответствий.
Мы поступили так. Узел коммутации на электродвигателе дворников «классики» (фото 1) перепаяли с учетом того, что в исходном положении щеток контакты 3 и 4 (рис. 1) должны быть разомкнуты. Контакт 1 (показан стрелкой) для нашей затеи лишний — его отпаянный провод (зеленый) сразу изолируем. А теперь взгляните на правую часть рис. 1, чтобы понять, как при помощи дополнительного пятиконтактного реле и перепаянного узла можно сымитировать на «классике» работу электродвигателя 2108, размыкателю которого исполнительная группа такого реле полностью соответствует. Контакт 85 нового реле будет (через соединительную колодку — об этом ниже) соединен с контактом 4 на электродвигателе, как видно в окончательной схеме на рис. 5.

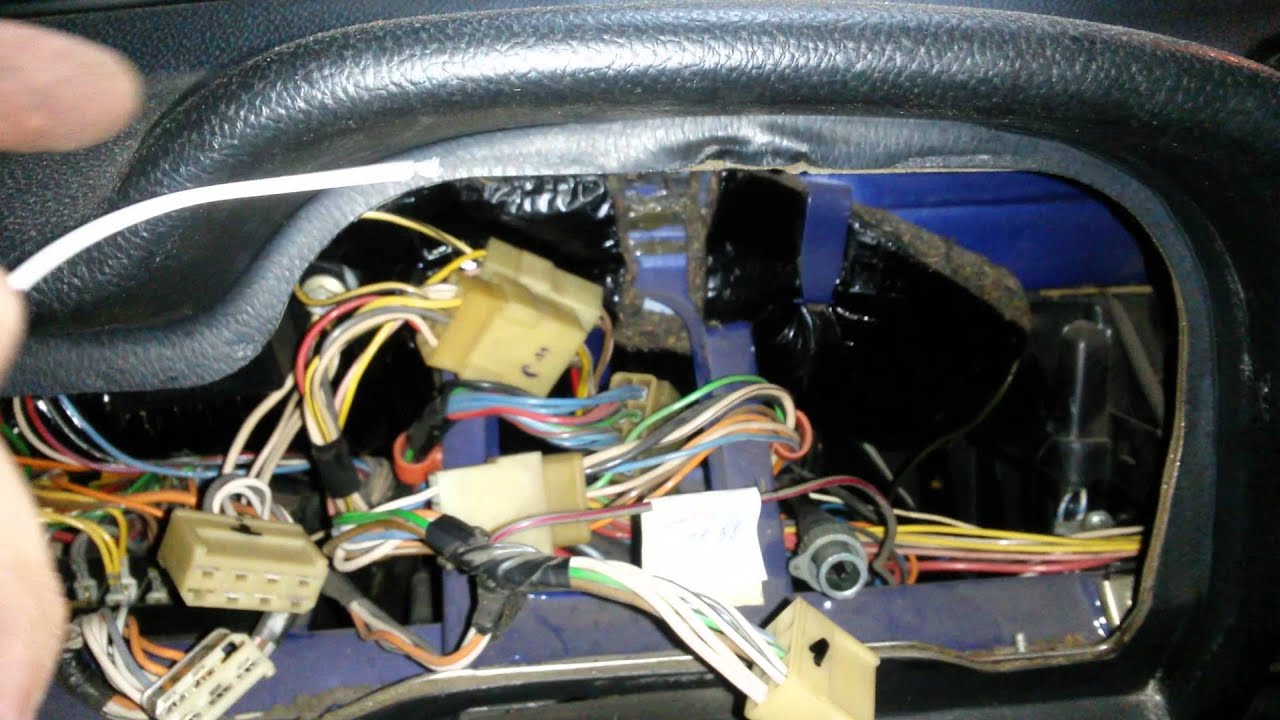

Все остальные операции ведем в салоне. Сняв щиток приборов, получим доступ к разъемам подрулевого переключателя. На фото 2 это поз. 6 — шестиконтактный разъем, показанный стрелкой в правой части снимка. Теперь вынем штатное реле дворников — оно под накладкой внизу левой передней стойки. Освободившийся от реле разъем (рис. 2) вместе с пучком проводов стоит поднять повыше для удобства последующей работы. Из этого разъема удаляем провод с контактом 4. Он нам понадобится в другом месте — в дальнейшем будет подключен на контакт 2 мотора дворников (см. А на рис. 5).
Следующий шаг. Провод, идущий от размыкателя электромотора дворников на контакт 3 разъема, оставшегося от штатного реле (см. рис. 2), должен коммутироваться (через подготовленную ответную часть) с контактом 85 нашего дополнительного реле. В результате переподключения (Б на рис. 5) контакт 85 получает связь с контактом 4 электродвигателя. На контакт 86 поступает «плюс» от зажигания.
Для решения поставленной задачи понадобится купить и «восьмое» реле дворников. Оно войдет в подсборку, показанную на рис. 3 и на фото 2. К разъему реле дворников 2108 (поз. 3 на фото 2) практически один к одному подходит шестиконтактный (с клеммами «мама») разъем «жигулевского» подрулевого переключателя (рис. 4) — см. поз. 2 на фото 2. В этой же подсборке участвует колодка разъема, оставшегося от штатного реле дворников (поз. 1), — с четырьмя контактами. Она перекочевала из стойки под панель приборов. Пучок проводов, раньше уходивший к низу стойки, вытянули наверх. Теперь на контакт 4 этого разъема при включении омывателя будет подаваться «плюс», что обеспечит несколько взмахов щеток.
Первым делом доработаем разъем (поз. 6 на фото 2) подрулевого переключателя (на жгуте, идущем из салона под капот). Он такой же, как у «восьмого» реле на рис. 4. Вынув из разъема переключателя провода с контактами 4, 5 и 6 и объединив их, соединим с проводом, извлеченным ранее из четырехконтактного разъема — см. А на рис. 5. Тем самым составим питающую цепь мотора.
Включение омывателя надо организовать по-другому — штатная схема (с управлением по «минусу») уже не подходит. Один провод моторчика насоса соединим с «минусом». Второй же идет в салон — на двухконтактный разъем омывателя (поз. 5 на фото 2) под щитком приборов. На один из этих двух контактов должен поступить «плюс» зажигания, другой надо соединить дополнительным проводом с моторчиком, а также со знакомым уже контактом 4 колодки от прежнего реле (рис. 3). На принципиальной схеме (рис. 5) — это цепь, связывающая «+» моторчика омывателя с контактом 86 «восьмого» реле, а на фото 2 — светло-голубой провод. Теперь при подаче «плюса» на контакт 4 сработает омыватель, а дворники совершат три-четыре взмаха. Проверьте это.
Стеклоочиститель готов к работе, можете пользоваться. Возни не так уж много, а положительная сторона очевидна — цена переделки ничтожная, необходимых (в том числе при отказе) запчастей всюду полно. Но есть и альтернативная возможность. В продаже теперь встречаются специальные реле того же назначения, что у нас, — преобразовать алгоритм работы «классических» дворников. Перепаивать ничего не придется, есть регулируемая пауза. Несомненные плюсы. Но такое реле в несколько раз дороже родного «восьмого», а главное — купить его сложно. Минус серьезный.
Кстати, нынче продаются и «восьмые» реле дворников с паузой. Включается такое в цепь, как и обычное, — вставив его в собранную нами цепь, вы получите те же потребительские качества, что и со специальным реле, упомянутым выше.
Стеклоочиститель Ремонт Электрическая схема включения стеклоочистителя представлена на рис. Ремонт стеклоочистителя заключается, в основном, в правке деформированных тяг и рычагов рычажной системы или замене их новыми. Неисправный электродвигатель рекомендуется заменять новым. Из ремонтных работ по электродвигателю допускается только замена шестерни редуктора, якоря и зачистка коллектора. Снятие и установка стеклоочистителя Снятие стеклоочистителя производится из отсека двигателя в следующем порядке: — снимите щетки с рычагами; — отсоедините провода от аккумуляторной батареи и от электродвигателя стеклоочистителя; — отверните гайки осей рычагов с установочными втулками; — отверните гайки крепления кронштейна электродвигателя и снимите двигатель в комплекте с рычажной системой. На верстаке снимите с электродвигателя рычажную систему. Установка производится в последовательности, обратной снятию. Разборка, сборка и проверка технического состояния электродвигателя стеклоочистителя Данные для проверки электродвигателя Максимальный эффективный момент на валу редуктора, Н м (кгс м)………1,96 (0,2) Потребляемая сила тока при моменте 0,98 Н м (0,1 кгс м), А, не более…….2,8 Частота вращения вала редуктора при моменте 0,98 Н м (0,1 кгс м), мин- , не менее……50 Пусковой момент на валу редуктора, Н м (кгс м), не менее………….1,175 (1,2) Рис. 7-37. Схема включения стеклоочистителя и омывателя ветрового стекла: 1 — электродвигатель омывателя; 2 — переключатель стеклоочистителя и омывателя ветрового стекла; 3 — реле стеклоочистителя; ? — электродвигатель очистителя; 5 — блок предохранителей; 6 — выключатель зажигания; 7 -генератор; 8 — аккумуляторная батарея Электродвигатель МЭ-241 (рис. 7-38) — постоянного тока с возбуждением от постоянных магнитов. В один узел с электродвигателем объединен червячный редуктор. Для разборки электродвигателя отверните винты крепления крышки 1 редуктора и снимите ее вместе с панелью 2. Затем отверните винты крепления крышки 16 к корпусу 7 электродвигателя и разъедините их. Выньте якорь 8 электродвигателя. Чтобы снять шестерню 3 редуктора отверните гайку крепления кривошипа 9, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами. Рис. 7-38. Детали электродвигателя стеклоочистителя: 1- крышка; 2- панель; 3- шестерня редуктора; 4- стальная шайба; 5 — текстолитовая шайба; 6 — сухарь; 7 — корпус; 8 — якорь; 9- кривошип; 10- стопорное кольцо; 11 — защитный колпачок; 12 — пружинная шайба; 13 — уплотнительное кольцо; 14 — регулировочная шайба; 15 — подпятник; 16 — крышка электродвигателя После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Проверьте, нет ли следов заедания на шейках вала якоря. При необходимости зачистите их мелкозернистой шлифовальной шкуркой. При сборке отводите щетки от коллектора, чтобы не поломать их и не повредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу электродвигателя, а затем проверьте его на стенде. Реле стеклоочистителя Данные для проверки Число включений в минуту при напряжении 10-14 В и температуре от — 20 до + 50 °С…..9-17 Сопротивление обмотки электромагнита, Ом . . . 66 + 2 Сопротивление обмотки прерывателя, Ом . . . 23 + 1 Реле типа PC-514 служит для получения прерывистой работы стеклоочистителя. В начальный момент включения стеклоочистителя на прерывистую работу (пока еще не нагрелась биметаллическая пластина прерывателя) щетки могут сделать до 4-х непрерывных двойных ходов. Читать интересные статьи про автомобиль ВАЗ 2106… |

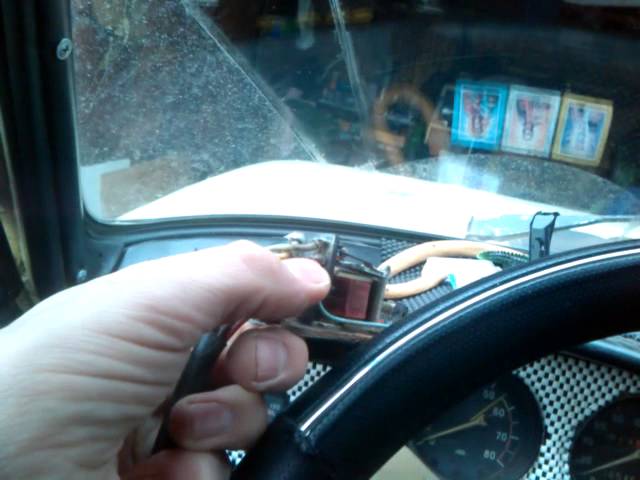

Замена реле дворников ваз 2106
Всем привет сегодня хочется поговорить о том, почему не работают дворники на автомобиле ВАЗ 2106 или же просто шестёрки. Стеклоочистители приводятся в действие благодаря электродвигателю, который передаёт крутящий момент с помощью редуктора непосредственно на сами дворники. Самой банальной причиной может быть гайка крепления кривошипа, которая открутилась. Это происходит из-за разных вибраций. Просто нужно подтянуть данную гайку и все.
Если у вас не возвращаются щётки в первоначальное состояние после выключения то, скорее всего, увеличился зазор между контактами выключателя. Так же они могли подгореть. Если это так-то нужно эти контакты подогнуть либо зачистить.
Если на вашей шестёрке дворники не работают в прерывистом режиме, то виной всему реле стеклоочистителя. Самый простой способ, просто заменить на новое реле. И будет вам счастье.
Зимой дворники могут не работать, потому что могли просто напросто примёрзнуть к лобовому стеклу. В этом случае нужно отогреть стекло может помочь тёплая водичка.
Также причиной отказа дворников на Ваз 2106 может быть редуктор, бывает, так что срезает зубья у пластмассовых шестерёнок.
Ещё может перегореть предохранитель, лечится заменой.
Также проблема может крыться в самом переключателе дворников.
Ну, вот и всё мы рассмотрели самые основные причины, почему не работают дворники на автомобиле ВАЗ 2106. Если у вас были другие причины, пишите в комментарии. Всем пока.
Доступные решения для домашнего мастера
РЕКЛАМА
Когда на автомобиле нет возможности установить желаемый режим работы стеклоочистителей, который оптимально создаст комфортное управление автомобилем в непогоду, уверенно можно сказать о том, что на автомобиле не работает реле цикличности стеклоочистителей.
В случаях, когда на автомобилях и вовсе отсутствует такое реле, дискомфорт будет ощущаться всегда, когда стеклоочистители большую часть времени будут тереться об сухое стекло, а включение и отключение привода ‘дворников’ водитель будет осуществлять штатным выключателем через промежутки времени, отличные друг от друга и определёнными самостоятельно.
Много и разной информации существует для решения подобного вопроса, но мой знакомый решил обойтись без дополнительных финансовых вложений, а использовать имеющиеся в его распоряжении не электронное, а электромагнитное реле цикличности РС-514 для доработки режима управления стеклоочистителями и для создания цикличности режимов их работы. Дополнительно использовали выключатель света П-147-04.29 от старенькой ВАЗ-2106 и самодельный световой индикатор.
Автомобиль ‘Москвич-2140’ оборудован стеклоочистителями, с управлением привода через поворотный переключатель П-315, который позволяет лишь изменять скоростной режим привода выборочным подключением обмоток электродвигателя, а временная задержка для цикличности в схеме отсутствует.
Дополнить имеющуюся электрическую схему можно установив в неё любое электрическое устройство, которое с определённым промежутком времени будет включать и отключать привод стеклоочистителей. Устройство будет прерывать питающую линию периодами, а привод стеклоочистителей будет включаться через временные паузы, создаваемые установленным реле управления цикличностью.
Вариант с электронным реле в данном случае отпадает из-за отсутствия самого реле, а для подключения имеющегося электромагнитного реле РС-514 необходим всего лишь дополнительный переключатель, который дополнит функциональность электрической схемы.
Управление приводом стеклоочистителей на автомобиле ‘Москвич-214’ осуществляется через линию с подключением к ‘минусовой’ клемме аккумулятора через кузов. ‘Плюсовой’ провод постоянно подключён к обмотке электродвигателя блока привода стеклоочистителями.
Электромагнитное реле цикличности РС-514 имеет возможность подключения как через ‘плюсовой’ провод, так и через управление по ‘минусовой’ линии, а электронное реле РС-514 подключается только по его распиновке.
Для имеющейся электросхемы ‘Москвич-2140’ подключение реле цикличности РС-514 имеет схожее подключение, как на ‘ВАЗ-2106’, за исключением одного проводника, от которого зависит период срабатывания электромагнитного реле, и в некоторых схемах этот проводник задействован в другом варианте подключения.
Электрическая схема после доработки дополнилась ещё двумя режимами. К двум имеющимся скоростным режимам привода добавились два режима с цикличностью, то есть каждый постоянный режим имеет переключение в свой цикличный. Регулирование периода станет доступно после некоторой переделки реле РС-514 и выводом дополнительных проводников, от чего мы отказались.
Принцип работы реле РС-514.
В нашей схеме реле РС-514 работает следующим образом: электрическое напряжение на реле подаётся по жёлтому проводу. Отрицательный потенциал напряжения в схеме отсутствует, так как красный и голубой провода в обычном режиме отключены. Белый провод не задействован вообще.
Когда контакты переключателя П-147-04.29 переводят в верхнее по схеме положение 2, то образующая электрическая цепь /жёлтый провод + замкнутый термоконтакт + обмотка реле + красный провод/ замкнётся и по ней потечёт электрический ток. Резистор R100 в схеме является шунтирующим.
Полный рабочий ток электродвигателя поступает через замкнутые коммутационные контакты 1 и 2 по синему проводу через красный проводник. В момент замыкания управляющего контакта реле, между клеммой 1 и жёлтым проводом, появляется вторая электрическая цепь, характеристики которой влияют на периодичность включения электромагнитного реле.
Намотанная на биметаллическую пластину термоконтакта спираль из металлической проволоки с большим удельным сопротивлением, нагревается, передавая тепло пластине, которая изгибается и размыкает свой контакт 5. Электромагнитное реле отключается и размыкает управляющие контакты 1 и 2. Питание электродвигателя привода через реле прекращается, но стеклоочистители доводятся в первоначальное положение электродвигателем, который отключится через концевой выключатель привода.
По мере остывания, биметаллическая пластина выравнивается, её контакты сближаются и вновь замыкают электрическую цепь. Электромагнитное реле включается и замыкает управляющие контакты 1 и 2. Таким образом, повторяется следующий цикл.
Когда контакты переключателя П-147-04.29, установленным дополнительно в электросхему, находятся в нижнем по схеме положении 1, то привод стеклоочистителей работает в обычном двухскоростном режиме. При переводе контактов переключателя П-147-04.29 в верхнее по схеме положение 2, при каком-нибудь включенном обычном из режимов, привод стеклоочистителей будет включаться периодически, а скоростной режим не измениться. Одно движение стеклоочистителей через паузу в 3 секунды.
Если в разрез синего провода, который находится в корпусе реле РС-514 установить потенциометр, то количество движений стеклоочистителей до паузы можно увеличить. Общее электрическое сопротивление нагревателя в таком случае увеличится, а значит и время его нагрева увеличится соответственно. Регулятор яркости подсветки панели приборов от тех же ВАЗ-2106 в предлагаемом варианте подходит по своему сопротивлению, которое находится в пределах 5 ом.
Дополнительный световой индикатор установили между красным и жёлтым проводом реле РС-514. Индикатор указывает на то, что на реле РС-514 подаётся бортовое напряжение, и при отключенном приводе стеклоочистителей контакты переключателя П-147-04.29 необходимо перевести в нижнее по схеме положение 1 из-за возможного повреждения нагревателя термоконтакта. Это лишь одно неудобство.
Рассмотрены автомобили
ВАЗ 2106 с двигателями 21011, 2103, 2106Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под приборной панелью. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.
Расшифровка предохранителей:
Номер | ток, А | Защищаемые цепи |
F1 | 16 | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
F2 | 8 | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя |
F3 | 8 | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
F4 | 8 | Правые фары (дальний свет) |
F5 | 8 | Левые фары (ближний свет) |
F6 | 8 | Правые фары (ближний свет) |
F7 | 8 | Левый передний фонарь (габаритный свет).![]() |
F8 | 8 | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света |
F9 | 8 | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла |
F10 | 8 | Регулятор напряжения.![]() |
F11 | 8 | Резервный |
F12 | 8 | Резервный |
F13 | 8 | Резервный |
F14 | 16 | Элемент обогрева заднего стекла |
F15 | 16 | Электродвигатель вентилятора системы охлаждения двигателя |
F16 | 8 | Указатели поворота в режиме аварийной сигнализации |
Замена реле стеклоочистителя (PC514)

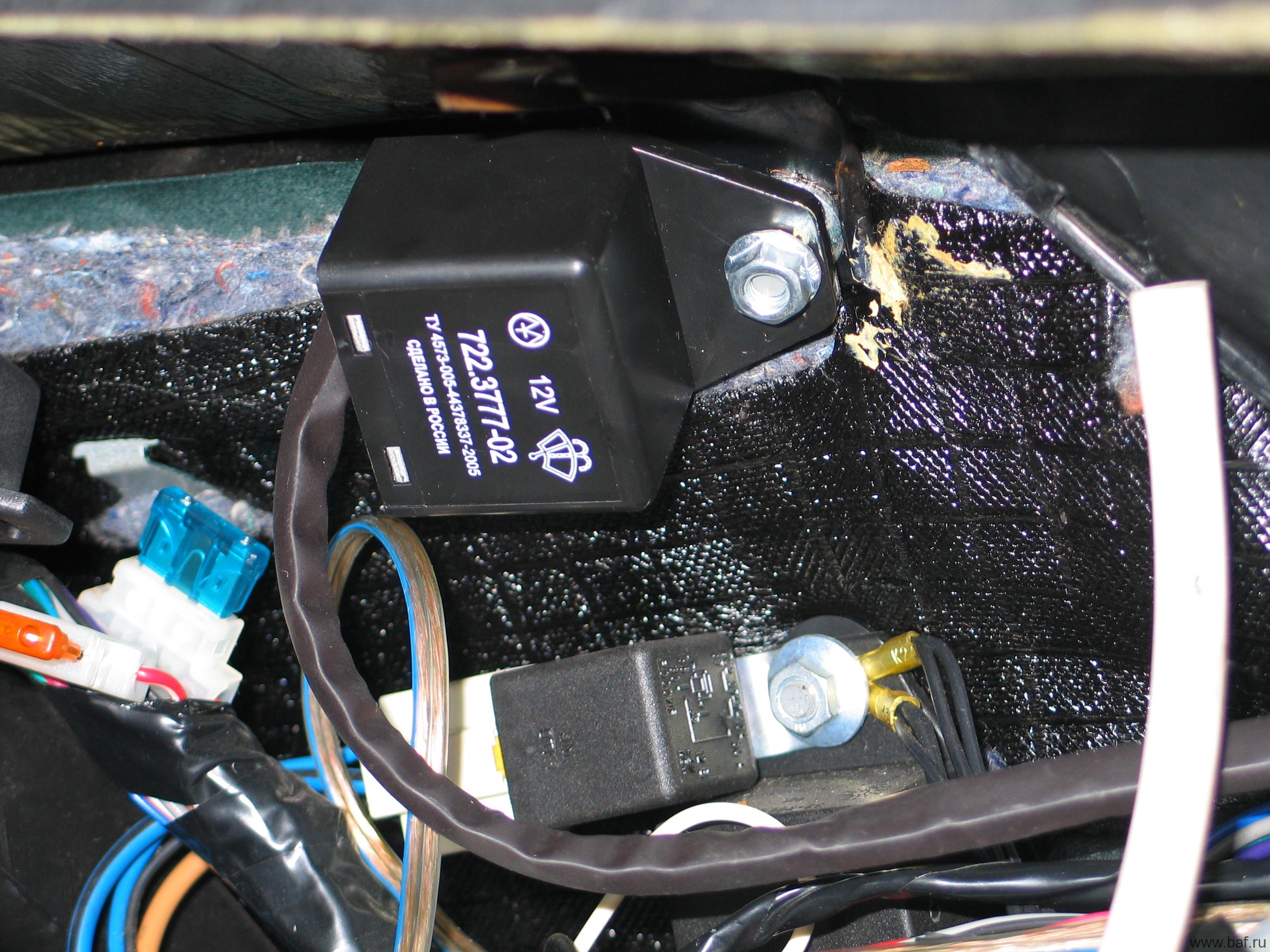

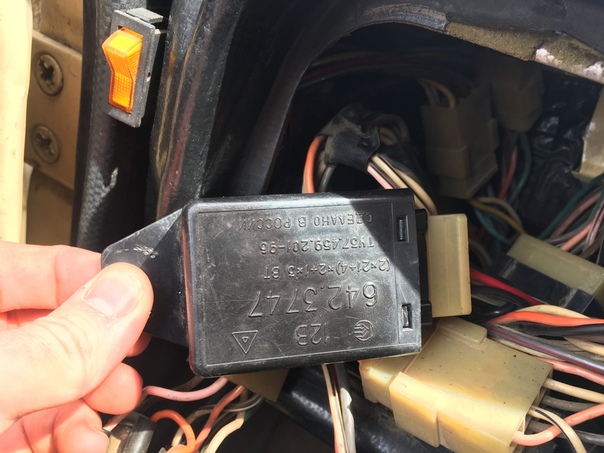

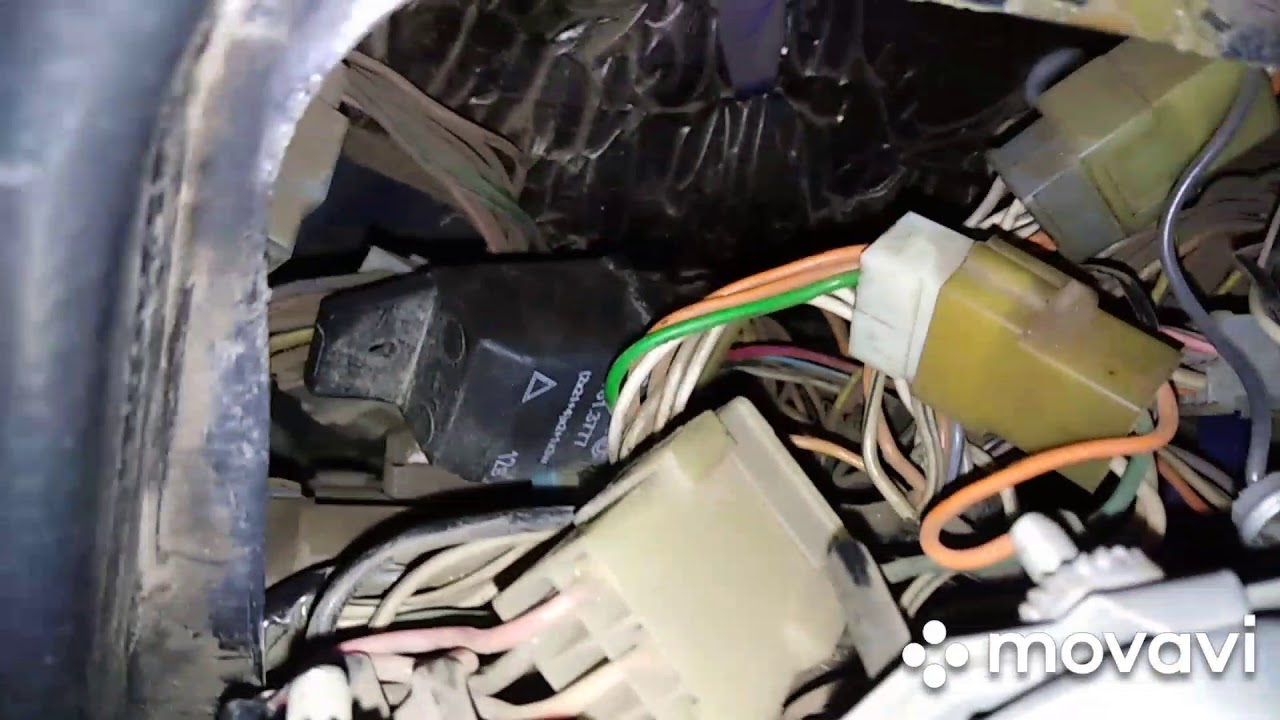

Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы. Для выполнения работы потребуются два пластмассовых держателя обивки.

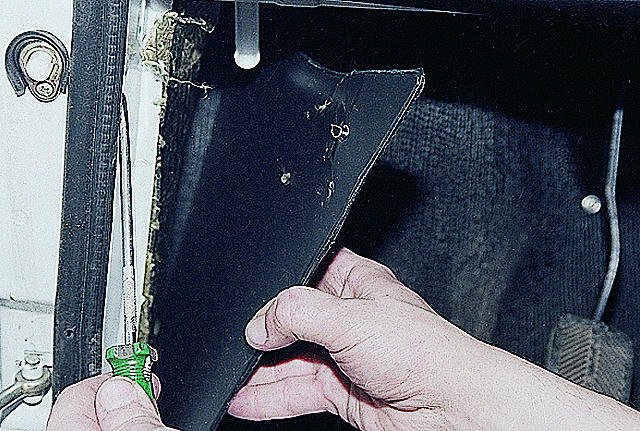

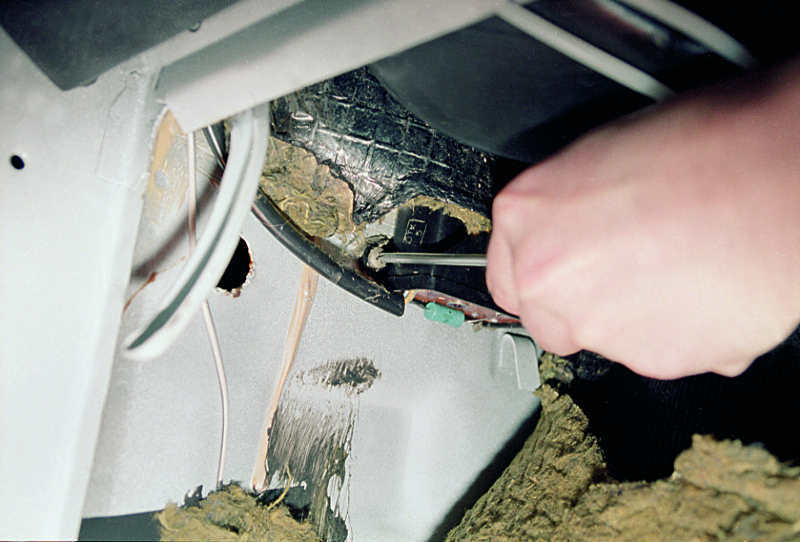

1.Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

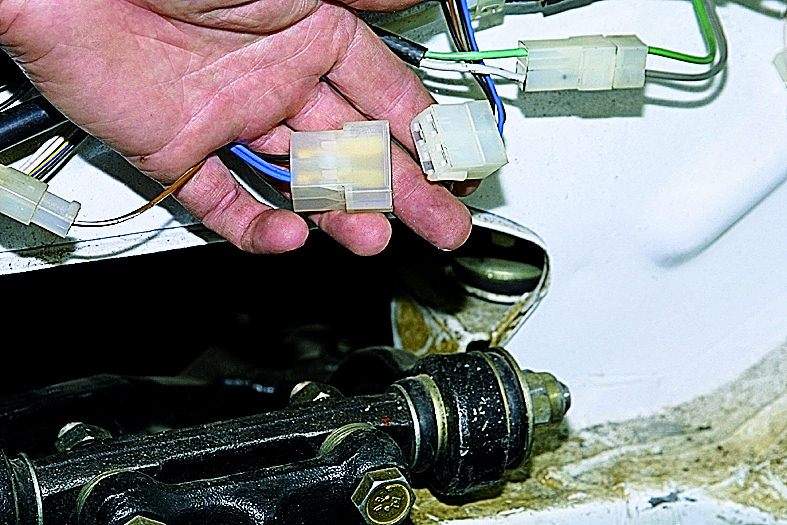

2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов
3. Крестовой отверткой отворачиваем два самореза и снимаем реле.
Установка выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)
Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота и контроля исправности ламп указателей поворота. При перегорании лампы, реле удваивает частоту мигания.
- Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
- Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечники двух «массовых» проводов.
Отсоединяем от реле колодку проводов
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле включения света фар (90.3747-10 или 113.3747-10)
Два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика. Крестовой отверткой отворачиваем саморез крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник массового «провода».
А — реле включения дальнего света.
Б — реле включения ближнего света.
Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)

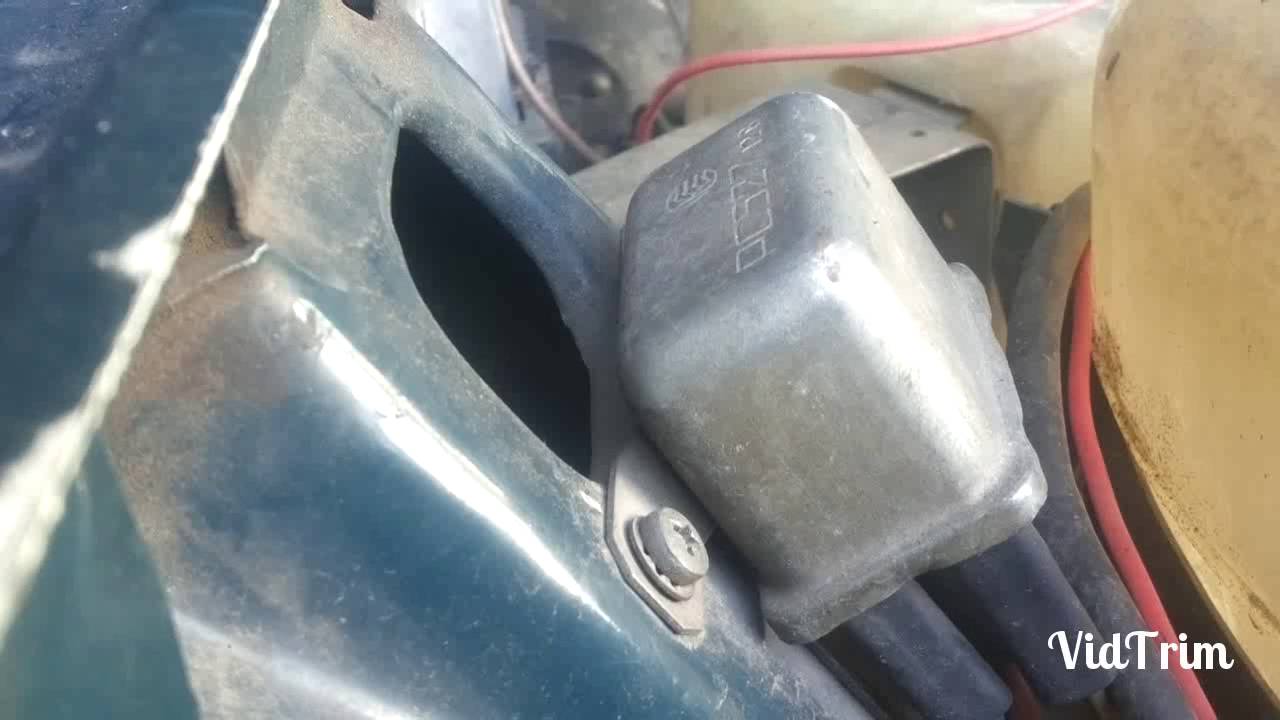

Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для включения контрольной лампы на щитке приборов при возникновении неисправности в цепи заряда аккумуляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двигателя (при исправной цепи заряда) лампа должна погаснуть

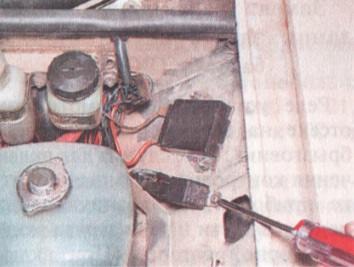

- Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под одним из саморезов закреплен «массовый» провод.

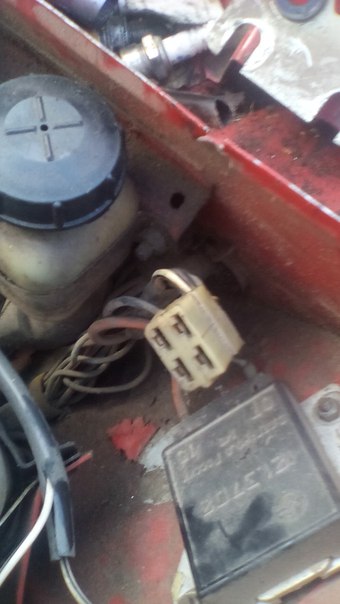

- Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Установка реле выполняется в обратной последовательности.
Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)
Реле включения вентилятора радиатора системы охлаждения, установлено в моторном отсеке на верхней части левого брызговика.
- Крестовой отверткой отворачиваем саморез крепления и снимаем реле.
- Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106
Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро
Установка. Как правильно подключить блок.
Для начала необходимо отключить массу от аккумулятора. Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем. После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.
Схемка монтажа:
Важно. Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.
Порядок установления перемычек
3-4, 5-6, 7-8, 9-10, 11-12, 12-13
Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.
Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.
Вот так это выглядит:
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:
подключение, обслуживание и замена. Электромонтажное устройство автомобиля
Электросхема автомобиля ВАЗ-2106 до 1988 г.
1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Реле зарядки аккумулятора ВАЗ 2106.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла.
22.Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель очистителя лобового стекла.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле выключателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигналов.
34.Патрон переносной лампы.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа для освещения бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворотов.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель света расположен в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытии передних дверей.
51. Выключатель плафонов в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Плафоны внутреннего освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59.Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель стояночной сигнализации.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.
Нумерация заглушек в колодках: а — стеклоочиститель и реле — выключатель лобового стекла; б — реле — выключатель сигнализации и указателей поворота;
c — переключатель трехпозиционный.
* Устанавливается на запчасти автомобилей.
Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 корректно определять неисправности системы при обнаружении неисправностей оборудования.Данная статья посвящена разводке отечественной «шестерки».
[Скрыть]
Что входит в электрическую схему?
Независимо от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (БСЗ), в электрическую схему автомобиля входят следующие компоненты:
- аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
- Пусковое устройство с выводом «50»; генератор
- — один из основных элементов схемы подключения ВАЗ 2106;
- монтажный блок с предохранителями, защищающими цепи питания;
- выключатель зажигания;
- реле регулятора.
Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ и без него изначально составлялась с учетом однопроводного типа соединения компонентов электрооборудования. Фактически это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.
Устранение неисправностей
При поиске неисправности проводки на ВАЗ 2106 во время ремонтных работ необходимо полностью обесточить электрическую цепь.Для этого потребуется отсоединить минусовой провод от вывода аккумуляторной батареи, иначе в схеме подключения ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется по приведенной выше схеме.
При перебоях в проводке есть несколько вариантов поведения автомобиля в этом случае:
- Автомобиль не движется и не заводится. Причин возможных неисправностей может быть много, но прежде всего это необходимо, распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но также стоит уделить внимание диагностике этого элемента на ВАЗ 21062 с БСЗ.
- Машина движется, но один или несколько электрических компонентов не работают должным образом. Например, это может быть неисправность освещения салона, поворотников, обогрева заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проверяется проводка автомобиля ВАЗ 21063 с БСЗ или без.
- управляет всеми возможностями системы зажигания;
- управляет работой охранной и противоугонной систем ВАЗ 21063; №
- позволяет буксировать 21063 с исправной световой сигнализацией (видео Андрея Александрова).
Принцип работы электрооборудования
Замок зажигания на 21063, в соответствии со схемой, имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:
- В режиме 0 импульс от аккумулятор питается только на два разъема — 30 и 30/1, остальные разъемы обесточены.
- В режиме 1 на остальные разъемы начинает подаваться импульс, в результате чего могут работать габаритные огни, дворники, вентилятор, прибор.
- В режиме 2 схема включает систему зажигания, датчики на панели приборов, поворотные огни и стартер.
- В режиме 3 работают только габаритные огни, рулевой клаксон и дворники.
В постоянном режиме на токе в модели 21063 в соответствии со схемой работают рулевой рожок, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив водительского сиденья (видео Вячеслава Витера).
Устранение неисправностей
Чтобы правильно произвести замену необходимых элементов схемы, при обнаружении неисправностей необходимо выполнить следующую процедуру.
Такие действия актуальны, если машина отказывается заводиться:
- Проверить аккумулятор. Возможно, его просто выписали.
- В первую очередь проверяется участок на схеме от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — контакты чистятся железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
- Проверить катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
- Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Их легко почистить самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.
Слабые места в блоке предохранителей
- Плохое соединение самого предохранителя с гнездом, что приводит к подгоранию гнезд.
- В процессе эксплуатации автомобильные предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
- Агрегат необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это соответствует не особо высокому качеству их работы и надежности.
Видео «Обозначение предохранителей на 2106»
Подробное обозначение предохранителей на «шестерку» описано в видео ниже (автор видео — AVTOCLUB_22).
Блок предохранителей ВАЗ 2106 — одно из самых простых устройств, от которого зависит работа электрооборудования автомобиля.Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как их заменяют. Во время работы «шестерки» в электрической цепи часто возникают сбои, которые сложно выявить, если нет электронной почты. схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.
Схема подключения автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда АКБ; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик индикатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель стеклоочистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели внутреннего освещения, расположенные в стойках передних дверей; 48 — выключатели освещения салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — выключатель выключателя стояночного тормоза; 51 — лампа подсветки прибора; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — индикатор давления масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного огня; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация вилок в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации
Конструкция разводки электрооборудования «шестерки»
Главная особенность, которой обладает схема ВАЗ 2106 — это то, что все выводы узлов и устройств со знаком минус напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.
Учитывая особенности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:
- электронная рожковая цепочка;
- подсветка и стоп-сигналы;
- сигнализация;
- прикуриватель;
- розетка.
Если вы сами обслуживаете свой автомобиль, то время от времени вы сталкиваетесь с проблемой выхода из строя той или иной электросистемы. Разобраться в разбивке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.
Поиск поломки надо начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.
Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные клеммы источников и потребителей электроэнергии подключены к «массе», которая служит вторым проводом. В 90-е годы в схему электрооборудования были внесены небольшие изменения. Итак, теперь на автомобиле установлен один звуковой сигнал без реле его включения, фонари сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручного тормоза не используются.Также на авто установлена задняя противотуманная фара. На некоторые автомобили может быть установлена система обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Постоянно включенные (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетка переносной лампы, цепь питания сигнальных и сигнальных ламп открытых передних дверей .
Схема
1 — указатели поворота боковые; 2 — габаритные огни; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — указатель указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор ВАЗ 2106; 23 — стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда АКБ; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — блок главных предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле прерывателя указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа освещения перчаточного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — выключатель ближнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — индикатор температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла *; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.
* Устанавливается на некоторых автомобилях ВАЗ-2106
Неисправности
Причина неисправности | Метод исключения |
| |
Автомобиль давно не эксплуатировался | Зарядите аккумулятор зарядным устройством или другим автомобилем |
Генератор неисправен | См. Генератор |
Обрыв контакта в электрических цепях: крепление проводов на генераторе, блок предохранителей (предохранитель No.10), клеммы на АКБ ослаблены, поверхность клемм или штырей окислилась | Очистить окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи он защищает) |
При выключенном зажигании работают многие потребители электроэнергии (магнитола, сигнализация, радиостанция и др.) | Уменьшить количество потребителей с батарейным питанием. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер) |
Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи | Проверить ток утечки (не более 0.01 А с выключенными потребителями) очистите поверхность аккумулятора раствором пищевой соды или нашатырного спирта . |
Короткое замыкание между пластинами («закипание» электролита, локальный нагрев АКБ) | Заменить аккумулятор |
В электролит попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора) | Заменить аккумулятор |
Сульфатирование пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (его емкость мала) | Заменить аккумулятор |
Низкий уровень электролита | Если разлива электролита не произошло, долейте дистиллированную воду |
| |
Повышенный уровень электролита | Удалите электролит из банок аккумулятора с помощью пипетки с резиновой грушей |
«Закипание» электролита из-за перезарядки АКБ (повышенное напряжение в бортовой сети) | См. Генератор |
«Кипение» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме) | Заменить аккумулятор |
Трещины в батарейном отсеке, крышки не плотно закрыты | Прикрутите крышки, прочистите вентиляционные отверстия, замените аккумулятор с трещинами в корпусе |
Электропроводка в любом автомобиле выполняет одну из основных функций — обеспечивает стабильную работу двигателя и всех электрических устройств.Наличие неисправностей в электросхеме ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины.
[Скрыть]
Признаки и причины неисправности
Для начала разберем признаки неисправностей в работе электрических цепей.
Признаки
По каким «симптомам» можно определить неисправность:
- Автомобиль не заводится и не движется. Причин неисправности может быть множество, начиная от разряженного аккумулятора и заканчивая вышедшим из строя генераторным устройством.
- Автомобиль заводится и может двигаться, но некоторые компоненты и системы работают некорректно.
- Загорелся индикатор заряда батареи на приборной панели автомобиля. Неисправность может быть связана как с аккумулятором (разряд, падение емкости или поломка), так и с работой генераторного устройства.
- Оптика работает некорректно. Фары слабые, но при нажатии на педаль акселератора они усиливаются. Неисправности могут быть вызваны неисправным генератором.
- Некоторые электроприборы не работают. Например, освещение салона или обогрев заднего стекла. Причина может заключаться в повреждении проводов цепи или перегоревшем предохранителе. Требуется диагностика агрегата.
- Боковые указатели поворота не работают. Причину нужно искать в электрической схеме и предохранителях.
Причины
1. Неисправные пластины аккумулятора 2. Перегорел предохранитель ВАЗ 2106 3. Обрыв ремня генератора 4. Повреждены высоковольтные провода
По каким причинам возникают проблемы в работе электрооборудования:
- Разряд или поломка аккумулятора связанные с уменьшением емкости или разрушением внутренних пластин.Неисправности могут быть связаны с тем, что аккумулятор отработал свой срок службы. По окончании срока службы внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускает ошибки при использовании устройства. Когда аккумулятор полностью разряжен, можно попробовать зарядить его, но это не всегда решает проблему. Если износ устройства очень большой, то после зарядки водитель сможет запустить двигатель, но в результате остановки автовладелец снова столкнется с проблемой.
- Проблемы с генератором. Неисправность устройства может быть связана с выходом из строя одного из конструктивных элементов генераторной установки или износом ее ремня. Если диагностика показывает, что на электроприборы подается недостаточное напряжение, а аккумулятор исправен, необходимо проверить реле регулятора генератора, а также целостность ремня. Один из признаков его износа — скачки напряжения, а также свист из-под капота. Ремень ГРМ так свистеть не может.Для замены реле-регулятора придется демонтировать устройство и полностью разобрать его.
- Повреждение изоляции провода, обрыв провода. Если изолирующий слой на электрических цепях поврежден, это приводит к утечке тока. Соответственно, электрические приборы не получат достаточного уровня напряжения, необходимого для их питания. В случае обрыва проводки работа оборудования будет невозможна. Поврежденные электрические цепи необходимо заменить, а если слой изоляции нарушен, то провод необходимо заменить или перемотать изолентой.
- Обрыв контактов. Практически все электрические схемы имеют разъемы для подключения. Если их контакты повреждены, сгорели или окислились, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы необходимо очистить, обычно это решает проблему. Если контакты повреждены, то единственное решение — заменить разъемы. Но в случае перегорания свечи заменить нельзя. Необходимо выяснить причину, так как обгорание контактов свидетельствует о скачках напряжения в электросети.Если проблему не устранить, автовладелец будет постоянно с ней сталкиваться после замены контактов.
- Обрыв реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за исправное состояние электроприборов. Если они выйдут из строя, выйдут из строя или перегорят, работа оборудования будет невозможна. Требуется детальная диагностика и замена вышедших из строя компонентов. Используйте схему на задней панели устройства, чтобы найти неисправный предохранитель. Как и в случае с контактами, наличие следов горения на предохранителях свидетельствует о скачках напряжения в бортовой сети, которые необходимо устранить.Если за работу топливного насоса отвечает устройство, то его поломка сделает невозможным запуск двигателя.
- Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера. При таких неисправностях двигатель не заводится. Если стартер неисправен, водитель услышит щелчки при попытке включить двигатель. Панель приборов обычно активирована, на что указывают индикаторы на ней, но двигатель не запускается. Необходимо провести поочерёдный демонтаж всех конструктивных элементов системы зажигания — замка, распределителя и стартера.Эти устройства подлежат детальной диагностике, разборке и замене вышедших из строя комплектующих.
- Одной из причин неисправности в электросети, при которой двигатель может не запускаться, является повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждены, свечи зажигания не смогут получить достаточный высоковольтный разряд. В результате возникают проблемы с запуском двигателя. Если силовой агрегат запустится, но на высоковольтном проводе повреждена изоляция, то мотор утроится.Проблемы можно решить заменой кабелей. Более подробно причины неисправностей показаны на фото.
Практика показывает, что большинство неисправностей в проводке автомобиля связаны с некачественным подключением.
ВАЗ 2106 с карбюраторным двигателем внутреннего сгорания
Схема электросети в автомобиле ВАЗ 2106
Рассмотрим цветовую схему электрика с описанием в «шестерку» с карбюраторным двигателем:
- Повороты поворота расположены по бокам тела.
- Подфарники.
- Оптика внешнего освещения.
- Оптика внутреннего освещения.
- Звуковые устройства.
- Электродвигатель вентиляционного устройства системы охлаждения силового агрегата.
- Контроллер включения двигателя вентилятора.
- Реле включения звуковых сигналов.
- Защитный элемент для включения электродвигателя вентилятора охлаждения двигателя.
- Устройство регулирования напряжения в бортовой сети машины.
- Катушка зажигания.
- Контроллер, определяющий нехватку тормозной жидкости в расширительном бачке под капотом.
- Коммутационное устройство зажигания.
- Электродвигатель системы очистки лобового стекла.
- Свечи зажигания с подключенными высоковольтными кабелями.
- Контроллер светового индикатора аварийного давления моторной жидкости.
- Контроллер указателя давления смазки.
- Контроллер датчика температуры антифриза.
- Лампа освещения расположена в моторном отсеке.
- Электромагнитный клапан карбюраторного агрегата.
- Генератор, который подает напряжение на все электрическое оборудование машины при работающем двигателе.
- Стартер системы зажигания.
- Машинный аккумулятор.
- Реле контрольного индикатора разряда АКБ.
- Защитный элемент цепи активации оптики ближнего света.
- Реле включения дальнего света.
- Устройство защиты цепи стеклоочистителя.
- Вспомогательный монтажный блок с предохранителями.
- Главный монтажный предохранительный блок.
- Устройство для включения и выключения фонарей заднего хода при включении соответствующей передачи.
- Устройство включения и выключения индикатора управления ручным тормозом на панели приборов.
- Гнездо для подключения переносной лампочки.
- Устройство отключения указателей поворота и световой сигнализации, благодаря которому мигают фары при включении поворотов или «аварийки».
- Электродвигатель системы обогрева автомобиля.
- Выключатель стоп-сигнала.
- Реле защиты электрической цепи системы обогрева заднего стекла.
- Резисторный элемент электродвигателя системы отопления.
- Индикатор освещения вещевого ящика.
- Устройство для включения и выключения внешнего освещения.
- Кнопка включения и выключения системы обогрева заднего стекла.
- Замок зажигания.
- Переключатель на центральной консоли для включения ближнего или дальнего света.
- Рычаг включения поворотников.
- Устройство для выключения и включения звукового сигнала.
- Рычаг переключения скорости движения дворников.
- Устройство для включения и выключения системы очистки лобового стекла.
- Регулятор освещенности пульта управления.
- Кнопка включения и выключения световой сигнализации.
- Прикуриватель.
- Переключатель скорости печи.
- Контрольная лампа уровня тормозной жидкости.
- Выключатели освещения устройства, контролирующего, открыты или закрыты передние двери.
- Фонари сигнализации открытых дверей.
- Выключатели света, которые находятся в стойках передних дверей.
- Регулятор уровня топлива с указателем запаса топлива в баке.
- Регулятор температуры антифриза в системе охлаждения.
- Устройство контроля давления смазки в двигателе со световым индикатором.
- Тахометр, определяющий частоту вращения коленчатого вала двигателя.
- Контрольная лампа стояночного тормоза.
- Индикатор заряда аккумулятора.
- Индикатор включения всасывания.
- Спидометр.
- Световой индикатор внешнего освещения.
- Индикатор включения света на панели приборов.
- Индикатор включения дальнего света.
- Прерывистый элемент указателя ручного тормоза.
- Выключатель индикатора всасывания.
- Часы на центральной консоли.
- Выключатели света, которые установлены в стойках задних дверей.
- Плафон.
- Устройство обогрева заднего стекла.
- Контрольная лампа освещения багажного отделения.
- Регулятор уровня и резерва топлива.
- Задняя оптика.
- Подсветка номерного знака.
О нюансах ремонта проводки при замене одного зажигания на другое Вы можете узнать из видеоролика, снятого Вячеславом Кравченко.
В таких моделях принцип работы электрической схемы при запуске мотора выглядит так:
- Водитель вставляет ключ в замок и затем поворачивает его в положение «Стартер».Это активирует устройство.
- Генераторная установка начинает работать. Напряжение подается с устройства на катушку, этот элемент предназначен для генерации импульса высокого напряжения. На него подается низковольтный ток, который в результате трансформации получает высокое напряжение. С катушки разряд идет в трамблер.
- С помощью высоковольтных кабелей привод устройства начинает толкать коленчатый вал двигателя автомобиля. Последний замыкает контакты в определенном порядке, после чего на свечи подается разряд.
В зависимости от типа автомобиля на карбюратор может быть установлено классическое или электронное зажигание.
Классическое зажигание
Такая система называется бесконтактной, в ее состав входят:
- выключатель зажигания, то есть замок;
- катушки;
- распределительный механизм;
- кабели высокого напряжения;
- свечи.
Распределительное устройство предназначено для прерывания первичной цепи модуля. После этого механизм распределяет напряжение по свечам в определенном порядке.Благодаря катушке ток низкого напряжения преобразуется в высокое напряжение. Назначение свечей — воспламенение горючей смеси в цилиндрах автомобильного двигателя внутреннего сгорания.
Об обозначениях предохранителей на карбюраторной версии автомобиля можно узнать из видео, опубликованного каналом AVTOCLUB_22.
Электронный
Если машина оборудована электронной системой зажигания, то в ней на участке цепи между распределительным устройством и катушкой располагается переключающий механизм.
БСЗ состоит из:
- коммутационного устройства;
- выключатель, то есть замок;
- катушки;
- распределительное устройство;
- кабели высоковольтные, по которым осуществляется разряд на свечи;
- сами свечи.
Благодаря распределительному устройству на коммутирующее устройство отправляются управляющие импульсы, это делается для образования искры. Затем сигналы поочередно отправляются на все свечи зажигания. Основное назначение переключателя — преобразование управляющих импульсов от бесконтактного устройства в ток, последний используется для питания первичной обмотки катушки.Это улучшает внешний вид искры, что особенно важно для силовых агрегатов, работающих на обедненной топливной смеси.
В коммутационном аппарате диагностирована искра. Если в результате проверки на распределитель не поступает высоковольтный сигнал, это свидетельствует о неисправности переключателя. Устройство подлежит замене. Но если в результате ремонта или замены проблема не решилась, то необходимо провести диагностику электрических цепей и поменять поврежденные провода.Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.
ВАЗ 2106 с инжектором
Автомобили более поздних лет выпуска стали оснащаться инжекторными силовыми агрегатами. Схему подключения таких машин мы рассматривать не будем, так как она практически идентична описанной выше.
О переносе «шестерки» с карбюратора на инжектор и о ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.
Схема подключения устройств в таких машинах претерпела определенные изменения:
- Автомобили стали оснащаться электронасосами, предназначенными для повышения уровня давления в рейке. В силовых агрегатах с карбюраторами такого давления нет, используются механические подкачивающие устройства.
- Горючая смесь образуется непосредственно в цилиндрах ДВС. В классических версиях автомобиля его формирование происходит в карбюраторе.
- Добавлены электрические форсунки, они отвечают за впрыск топлива.
- Также схема подключения дополнена модулем управления ЕСМ. Устройство используется для определения момента, когда требуется впрыск горючей смеси. В карбюраторных версиях он попадает в цилиндры при открытии впускного клапана.
Системы впрыска характеризуются большим количеством электронных компонентов. Если двигатель не запускается, причина может заключаться не только в повреждении проводки, но и в нерабочем состоянии датчиков.
Инструкция по диагностике и замене электропроводки
При повреждении электросхемы в ВАЗ 2106 следует провести диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:
- Один из «контрольных» контактов подключается к минусовой клемме аккумуляторной батареи под капотом автомобиля. Можно использовать массу, то есть любую металлическую деталь кузова или двигателя автомобиля.
- Второй контакт подключается к подключению диагностируемого участка электрической цепи.Важно, чтобы он располагался как можно ближе к аккумулятору или предохранительному устройству.
- Если в результате подключения «контрольная» начала гореть, значит в электрической цепи есть напряжение. Это говорит о том, что диагностированная часть проводки находится в рабочем состоянии.
- Процедура диагностики проводится таким же образом на остальных участках проводки.
- Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи.Причину неисправности нужно искать между этой точкой и последней точкой, где был ток.
Канал ВАЗ 2101-2107 в ролике показал, как проводится процедура диагностики заряда аккумулятора.
В зависимости от типа подключения напряжение в цепи может появиться только после включения зажигания.
В случае короткого замыкания одним из вариантов поиска является демонтаж предохранителя и подключение тестера (вольтметра или мультиметра) или «контроля» к контактам его гнезда.При проверке необходимо отключить остальные компоненты электросистемы на диагностируемом участке цепи, чтобы не было напряжения. Если вы используете тестовую лампу, то после подключения контактов к розеткам необходимо переместить провода в разные стороны. Если во время выполнения задания лампа начала гореть, это говорит о том, что где-то на участке произошло короткое замыкание. Скорее всего, изношена изоляция провода.
Диагностика заземления проводится для проверки надежности подключения электроприборов к массе машины:
- Открыть капот и отсоединить аккумулятор.Один из контактов испытываемого устройства должен быть подключен к массе, то есть к корпусу или металлу на автомобиле.
- Второй контакт подключается к точке подключения или к точке заземления.
- Если в результате подключения «контрольная» начала гореть, это говорит о том, что с массой на диагностируемом участке цепи все в порядке.
Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.
Как найти поврежденный участок проводки:
- Необходимо отключить напряжение от диагностируемого участка цепи. Сечение проводки проверяется с помощью лампы при подключенном источнике напряжения.
- Два конца провода от источника света подключены к разным концам электрической цепи или к положительному выводу и массе машины. Когда загорается индикатор, обрывов проводки нет. Если лампа не включается, то нужно искать место повреждения.
- Диагностика замка зажигания проводится аналогично, «контроль» подключается к его выводам для проверки. При срабатывании переключателя должен загореться источник света.
Если причиной неисправности электроприборов является наличие обрыва, то визуально обнаружить поврежденный участок практически невозможно, так как на контактах сложно увидеть окисление или их повреждение. Для решения проблемы можно попробовать переместить подключенный провод или переподключить контакты.Иногда это решает проблему. Что касается замены поврежденного участка цепи, вам просто нужно отрезать изношенный провод, а вместо него подключить новый. Место стыка заделывают или обматывают изолентой.
Если вы решили полностью поменять проводку в автомобиле, рекомендуем обратиться к специалисту.
Если неисправность заключается в перегоревшем предохранителе, то такую проблему можно определить визуально. Обрыв провода в корпусе детали говорит о необходимости его замены.При замене устройств следует использовать предохранители одинаковой мощности; использование запасных частей с другими номинальными характеристиками не рекомендуется. Дело в том, что для разных участков электрической цепи требуется разный уровень защиты. Мощность устройства указана на его корпусе. Если какая-то деталь выходит из строя, то перед заменой необходимо найти причину. Чаще всего срываются предохранители из-за короткого замыкания, которое связано с обрывом или изношенной проводкой.
Пользователь Валерий Потапенко в своем видео дал рекомендации по поиску и замене вышедших из строя предохранителей.
Перемычки с перегоранием могут использоваться в электрических цепях машины. Их применяют на участках электропроводки, не защищенных устройствами безопасности, например, в цепях системы зажигания. Основное сходство перемычек и предохранителей в том, что диагностику обеих частей можно проводить визуально. Для проверки необходимо отключить аккумулятор от источника питания, затем демонтировать перемычку и оценить ее состояние. Если визуальная диагностика показала необходимость замены, то прибор меняют.
Как не допустить неисправностей в проводке?
Что необходимо учитывать, чтобы не столкнуться со сбоями в работе электрических цепей:
- Процедуру замены проводов необходимо проводить при отключенных электроприборах и аккумуляторной батарее.
- Отключение и включение контактов АКБ разрешается только при выключенном зажигании.
- При проверке проводки нельзя допускать коротких замыканий, это может привести к поломке электроприборов.
- Не используйте металлические инструменты для снятия предохранительных устройств.
- При работающем двигателе не отсоединять аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и других узлов схемы.
- При проверке работы диодного моста генераторной установки использование мегомметра с питанием от сети с напряжением более 12 вольт не допускается.
- При сварке кузова аккумулятор и генератор необходимо отключать.Также необходимо отключить от питания ЭБУ, если таковой имеется.
- Не ремонтируйте и не заменяйте проводку при выключенном двигателе.
- Периодически заряжайте аккумулятор и очищайте его клеммы.

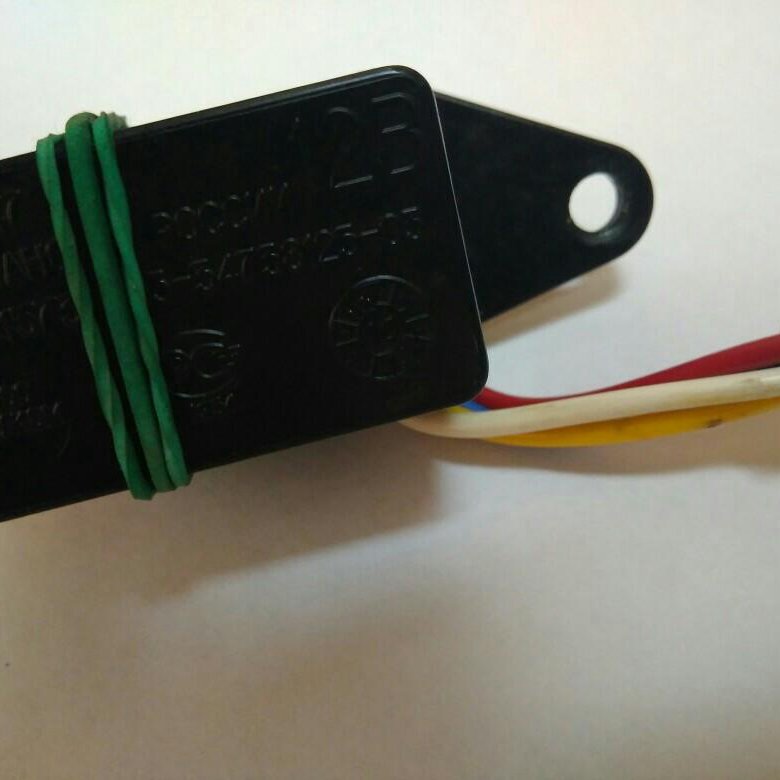

Реле 2103-3726450 к автомобилю ВАЗ-2101
2103-5205058 # 2103-5205058
# 2101-5205065-10
Рычаг стеклоочистителя
# 21032-5205065
Рычаг
# 2103-5205065
Рычаг стеклоочистителя
# 2103-5205070
Щетка стеклоочистителя
# 2103-5205904
# 2102-3724220
Провод заземления
# 16103842
Гайка М16х1,25 низкая
# 12605270
5 шайба стопорная
# 2101-5205050
Рукав
# 17671001
Винт 4,9х9,5 саморез
# 2101-5205055
Прокладка
0 # 2101-7 0
Антенна
$ 43,63
2101-3725000 # 2101-3725000
прикуриватель
# 2106-3725000
прикуриватель
# 14142390
Лампа 4Вт
# 2101-3724116
Герметизация проводов
# 2101-5205010
Стеклоочиститель
# 2103-3709602
Переключатель
# 2101-5205010-10
Стеклоочиститель
# 2103-3709606
Переключатель
# 21012-5205010
Стеклоочиститель
# 15896211
Гайка М6
# 12599571
Шайба стопорная 6
# 2106-3709607
Выключатель обогрева стекла
# 2102-3724054
Реле
# 2103-3724054-01
Проволока
# 2101-5205150
Реле
# 17671101
Винт 4,9х12,7 саморез

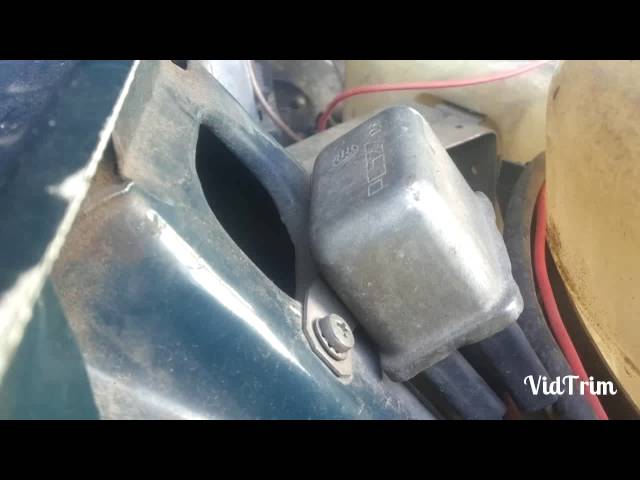

Признаки неисправного или неисправного реле стеклоочистителя с прерывистым режимом работы
Если вы едете под проливным дождем или вам просто нужно убрать эти жучки с лобового стекла, возможность замедлить или ускорить работу дворников будет очень кстати.Эта операция завершается благодаря прерывистому реле стеклоочистителя; электрический переключатель, который отправляет предварительно определенную настройку на модуль стеклоочистителя для включения электродвигателя стеклоочистителя. Когда все компоненты, входящие в состав щеток стеклоочистителей, работают правильно, система становится очень удобной. Однако, если одна из частей выходит из строя, это может вызвать потенциальные проблемы с безопасностью. Одна из наиболее частых неисправностей — это прерыватель реле стеклоочистителя.
Электронные реле, которые устанавливаются в сегодняшних легковых, грузовых и внедорожных автомобилях, должны работать в очень жарких и изнурительных условиях или постоянно подвергаться неправильному обращению.Реле стеклоочистителя уникально тем, что оно находится внутри ручки управления стеклоочистителями, на которой часто есть переключатели, дающие водителям несколько настроек для их ветровых стекол. Со временем это реле может выйти из строя, что повлияет на работу системы стеклоочистителя и в некоторых случаях сделает его бесполезным.
Когда реле стеклоочистителя прерывистого действия начинает выходить из строя или изнашивается, оно показывает водителю несколько предупреждающих знаков. Чтобы снизить вероятность повреждения других механических компонентов, важно обращать внимание на эти симптомы и принимать упреждающие меры для замены реле стеклоочистителя прерывистого действия, если это необходимо, профессиональным механиком.Ниже перечислены некоторые из этих предупреждающих знаков.
1. Щетки стеклоочистителя односкоростные.
Один из самых быстрых индикаторов того, что проблема существует с реле прерывистого режима работы стеклоочистителя, — это когда стеклоочистители не работают в прерывистом режиме и работают только на одной скорости. Релейный переключатель посылает электрический сигнал на модуль, который управляет работой электродвигателя стеклоочистителя и шестерен внутри. Когда реле неисправно, дворники будут работать только с той же скоростью, с которой был отправлен последний сигнал реле.С точки зрения непрофессионала, если у вас были дворники на низкой скорости в последний раз, когда они были активны, и вы включаете их снова с другой настройкой, релейный переключатель должен отправить эту обновленную информацию в модуль. Если вы вносите изменения в настройки, а дворники не реагируют, скорее всего, это связано с неисправностью реле прерывистого режима работы стеклоочистителя.
Это может привести к потенциально небезопасной дорожной ситуации, поскольку иногда мы сталкиваемся с погодными условиями, которые требуют использования прерывистого переключателя.Если вы заметили эту проблему на дворниках, как можно скорее обратитесь к сертифицированному механику.
2. Не работают щетки стеклоочистителя
Поскольку реле стеклоочистителя прерывистого действия отвечает за отправку сигналов в модуль, также возможно, что оно могло посылать неверный сигнал при неисправности. В большинстве случаев этот сигнал будет направлен на двигатель, чтобы прекратить работу щеток стеклоочистителя. Это очень редко, но часто связано с неисправностью переключателя или органов управления стеклоочистителя с прерывистым режимом работы.
3. Щетки стеклоочистителя работают с другой скоростью, чем вы выбрали
Подобно описанной выше проблеме, если вы заметили, что ваши щетки стеклоочистителя работают с другой скоростью или с прерывистой настройкой, чем вы выбрали, это хороший признак того, что реле повреждено и его необходимо заменить. Это также симптом, которого не следует избегать, поскольку он может привести к перегреву и преждевременной поломке электродвигателя щетки стеклоочистителя.
4. Гудящий шум при включенных дворниках
В некоторых случаях вы можете заметить странный гудящий шум при попытке включить дворники в автомобиле.Обычно это вызвано тем, что электродвигатель стеклоочистителя не получает необходимой мощности из-за неисправного реле. В большинстве случаев профессиональный механик заменяет реле стеклоочистителя прерывистого действия и органы управления одновременно, чтобы обеспечить бесперебойную работу всех поддерживающих соединений.
