Ваз 2106 схема заднего моста: устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Июн 17 2018

Содержание

устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Задний мост классических «Жигулей» является неотъемлемой частью автомобиля, без которой было бы невозможно его передвижение. Узел состоит из нескольких механизмов, к которым через карданную передачу передаётся крутящий момент от двигателя и коробки передач. Являясь владельцем ВАЗ 2106 необходимо знать о возможных неполадках заднего моста и уметь устранять их своими силами.

Задний мост ВАЗ 2106 — назначение

В конструкции автомобиля задний мост (ЗМ) играет важную роль. Посредством этого узла связываются друг с другом ведущие колёса, а также производится их крепление к кузову и передача на них крутящего момента. Узел состоит из нескольких отдельных элементов, которые со временем могут изнашиваться и требовать ремонта либо замены. Поэтому конструкцию заднего моста ВАЗ 2106, его неисправности и ремонт стоит рассмотреть детальнее.

Задний мост расположен в задней части автомобиля и предназначен для крепления колёс, задней подвески и передачи крутящего момента на колёса

Технические характеристики заднего моста

По своей конструкции и характеристикам ведущие мосты всех классических «Жигулей» одинаковы.

Разница заключается лишь в передаточных числах главных пар.

Таблица: характеристики заднего моста «шестёрки»

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке.

В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединённых между собой пустотелых кожухов

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11.

Передаточное число определяется так: 43/11=3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;

поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
изгиб полуосей и чрезмерное биение. В этом случае деталь подлежит замене;
повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замена повреждённых элементов;
неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;
При повреждении роликов подшипника могут появляться посторонние шумы в работе заднего моста
низкий уровень масла. Нужно проверить уровень, довести его до нормы и убедиться, что нет подтекания через манжетные уплотнения и прокладки.

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
мало смазки. Проблема устраняется таким же образом, как и при постоянных шумах.
Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.

Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;

подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
увеличенный зазор между хвостовиком и планетаркой.
Устраняется путём выставления зазора;
повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Ремонт заднего моста

е. демонтаж полуосей и редуктора, так и частичная. Поэтому устранение каждой из возможных неисправностей рассмотрим по отдельности.

Замена сальника полуоси

Полуосевой сальник меняется довольно просто и требует минимального набора инструментов:

домкрат;
вороток;
головка на 17;
ударный съёмник;
плоская отвёртка.

Манжетное уплотнение меняем в таком порядке:

Срываем болты крепления колеса с нужной стороны, поддомкрачиваем машину и полностью снимаем колесо.
Демонтируем барабаны тормозного механизма.
Тормозной барабан снимаем с полуоси, если нужно сбиваем его через деревянную наставку
Головкой на 17 с воротком откручиваем крепление полуоси к фланцу чулка.
Для снятия полуоси необходимо отвернуть 4 гайки головкой на 17
Снимаем с болтов гравёрные шайбы.
Отвернув крепёж, снимаем гравёрные шайбы

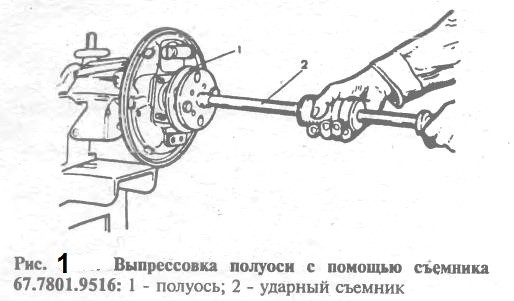

Специальным съёмником или подходящей наставкой выбиваем полуось из корпуса ЗМ.
При помощи ударного съёмника выбиваем полуось из чулка заднего моста
При помощи отвёртки, раздвижных пассатижей или другого подходящего инструмента вынимаем старый сальник.
При помощи клещей извлекаем из чулка сальник полуоси
Новое манжетное уплотнение устанавливаем с применением подходящей оправки.
Новую манжету устанавливают при помощи подходящей наставки
Слегка смазываем рабочую поверхность сальника Литолом и и монтируем полуось обратно.

Видео: замена роликоподшипника полуоси «Жигулей»

Замена сальника хвостовика

Чтобы заменить манжету конички потребуется следующий перечень инструментов:

торцовый ключ на 13 и на 17;
головка на 24;
вороток;
динамометрический ключ;
ёмкость для слива масла;
шестигранник по размеру маслозаливной пробки;
раздвижные пассатижи.

Замену сальника производим на эстакаде следующим образом:

Ставим авто на ручной тормоз.
Выкручиваем сливную пробку картера ЗМ и сливаем смазку в подготовленную ёмкость.
Отвернув пробку, сливаем масло из заднего моста
Отворачиванием четыре гайки, которыми крепится кардан к фланцу редуктора и отводим сам кардан в сторону.
Для разъединения кардана и фланца заднего моста отворачиваем соответствующее крепление
Откручиваем гайку хвостовика.
Гайку крепления фланца откручиваем ключом или головкой на 24
Демонтируем фланец и шайбу.
Снимаем с хвостовика фланец вместе с шайбой
Плоской отвёрткой или другим инструментом зацепляем сальник и достаём его из редуктора.
Клещами извлекаем старый сальник из редуктора
Новое манжетное уплотнение устанавливаем с использованием наставки, после чего собираем всё обратно.
Для установки сальника используем подходящую по размеру наставку
Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н. м.
Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н.м

Из личного опыта могу сказать следующее: если масло из редуктора не «льётся рекой», а едва только появились признаки утечки, то не стоит спешить с заменой сальника. Между подшипниками ведущей шестерни конструкцией предусмотрена установка распорной втулки, которая во время заворачивания гайки хвостовика сжимается, обеспечивая необходимый преднатяг подшипников. При замене манжетного уплотнения, гайка отворачивается, а при её затяжке втулка уже не в состоянии выполнять свою функцию и по-хорошему её нужно заменить, но для этого требуется разобрать редуктор, чего практически никто не делает. В результате гайка конички со временем будет отпускаться, как бы её ни затягивали.

Таблица: параметры сальников заднего моста ВАЗ 2106

Замена прокладки редуктора

Течь смазки между РЗМ и чулком хоть и редко, но возникает. В этом случае потребуется демонтировать узел для замены уплотнителя. Для работы потребуются те же инструменты, что и при демонтаже полуоси. Дополнительно нужно подготовить головку на 12 и трещотку. Ремонт проводится следующим образом:

Сливаем масло с ЗМ.
Повторяем п. 1–5 по замене полуосевой манжеты, демонтируя полуоси с обеих сторон.
Разъединяем кардан и фланец РЗМ.
Головкой с воротком или трещоткой срываем и отворачиваем крепление редуктора к корпусу.
Редуктор крепится к чулку болтами, отворачиваем их
Аккуратно демонтируем редуктор, учитывая, что его вес составляет более 10 кг.
Отвернув крепление механизма, снимаем его с автомобиля
Плоскость редуктора и чулка, соприкасающиеся между собой, очищаем от загрязнений. Возможно, придётся удалить ножом старую прокладку.
Устанавливаем новый уплотнитель и собираем ЗМ в обратной последовательности.
После очистки поверхности устанавливаем новую прокладку

Замена подшипника полуоси

Процедура замены подшипника полуоси на «шестёрке» – мероприятие довольно трудоёмкое. Помимо самого шарикоподшипника и новой втулки потребуются следующие инструменты:

вороток;
головка на 17;
молоток;
плоская отвёртка;
зубило;
болгарка;
паяльная лампа или газовая горелка.

Процесс замены подшипника состоит из следующих шагов:

Повторяем п. 1–5 по замене манжеты полуоси.
После того как полуось будет снята, зажимаем её в тисах.
При помощи болгарки разрезаем втулку.
Болгаркой разрезаем втулку
Наставляем на кольцо зубило и наносим по нему удары молотком.
Втулку разбиваем при помощи молотка и зубила
Подходящей наставкой, например, отрезком трубы, сбиваем подшипник с полуоси. В крайнем случае разрезаем, а затем раскалываем внешнее кольцо и сбиваем внутреннее.
Сбиваем подшипник с полуоси, наставляя на него деревянный брусок и нанося удары молотком
Путём внешнего осмотра полуоси выясняем, можно ли эксплуатировать её и дальше. Если на шлицах либо в месте монтажа подшипника есть следы износа, то полуось меняем на исправную.
После снятия подшипника нужно обязательно проверить полуось на предмет повреждений и деформации
Перед запрессовкой нового подшипника снимаем с него пыльник и набиваем смазку Литол-24, после чего ставим пыльник обратно.
Набиваем в подшипник смазку Литол-24 или ей подобную
Смазываем посадочное место под подшипник.
Посадочное место под подшипник также смазываем
Устанавливаем деталь пыльником к фланцу, используя подходящую наставку.
Для установки втулки греем её газовой горелкой, пока она не покроется белым налётом.
Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой
Зажимаем втулку клещами и накидываем на полуось.
Для максимально плотной посадки втулки к подшипнику, забиваем её молотком и даём остыть.
Когда втулка будет насажена, даём время ей остыть
Сборку производим в обратном порядке.

Во время замены полуосевого подшипника, новый сальник необходимо установить даже в том случае, если до этого не было признаков течи масла.

В моей практике однажды был применён способ демонтажа подшипника посредством его нагрева газовой горелкой. После тщательного прогрева, полуось ударялась о землю или деревянный брус шлицевой стороной и подшипник сбивался. Однако при таком способе нужно быть аккуратным, поскольку в процессе нагрева подшипника также нагревается смазка внутри него. При попытке сбить деталь с полуоси, горячее смазывающее вещество легко может попасть на руки. Поэтому, демонтируя подшипник путём нагрева, следует предварительно вымыть его от смазки.

Ремонт редуктора

Ремонт РЗМ ВАЗ 2106 выполняют при замене главной пары, неисправностях подшипников хвостовика или шестерён дифференциала. В этом случае редуктор требуется демонтировать, разобрать и провести деффектовку с последующей заменой неисправных элементов, а после собрать и отрегулировать узел. Для разборки понадобится следующий перечень инструментов:

набор гаечных ключей;
молоток;
съёмник подшипников.

Процедуру выполняем в таком порядке:

После демонтажа редуктора зажимаем его в тисках.
Ключом на 10 откручиваем крепление и снимаем фиксирующие скобы гаек обоих подшипников.
Стопорная пластина удерживается болтом, отворачиваем его и снимаем саму пластину
Делаем отметки на бугелях бородком, чтобы избежать путаницы при сборке.
Крышки подшипников помечаем бородком
Откручиваем болты крышек.
Ключом на 17 откручиваем крепление крышки подшипника и вынимаем болты
Снимаем бугели, гайки и кольца подшипников.
Достаём из корпуса регулировочную гайку
Достаём из корпуса РЗМ ведомую шестерню вместе с дифференциалом.
Из корпуса редуктора вынимаем коробку дифференциала с ведомой шестернёй
Вынимаем хвостовик хвостовик с роликоподшипником.
Из картера вынимаем коническую шестерню вместе с подшипником
Распорная втулка остаётся внутри картера либо на самом валу, снимаем её.
Снимаем с ведущей шестерни распорную втулку
Оцениваем состояние внутреннего подшипника. Если сепаратор или ролики имеют повреждения, демонтируем деталь, сбивая её с вала шестерни бородком.
Выколоткой сбиваем задний подшипник
Под подшипником стоит кольцо, снимаем его с вала.
Снимаем с вала регулировочное кольцо
Поддеваем и извлекаем из копуса манжету и достаём шайбу маслоотражателя.
Вынимаем из корпуса редуктора маслоотражатель
Вынимаем второй подшипник ведущей шестерни. Он также подлежит замене в случае видимых повреждений.
Вынимаем из редуктора подшипник
Внешние кольца обоих подшипников выбиваем подходящей наставкой.
Выколоткой выбиваем наружную обойму переднего подшипника
При необходимости замены подшипников дифференциала, демонтируем их съёмником. Процедуру можно выполнить также зубилом.
Демонтируем подшипник с коробки дифференциала при помощи съёмника
Для снятия планетарной шестерни фиксируем коробу дифференциала в тисах и отворачиваем крепление.
Дифференциал крепится к ведомой шестерне при помощи восьми болтов, отворачиваем их
Чтобы сбить шестерню достаточно несколько раз ударить по ней пластмассовым молотком.
Сбиваем шестерню молотком с пластмассовым бойком
Достаём из коробки дифференциала ось сателлитов.
Вынимаем из коробки ось сателлитов
Вынимаем сателлиты.
Достаём из коробки сателлиты дифференциала
Извлекаем шестерни полуосей и шайбы.
Вынимаем полуосевые шестерни и шайбы

Без полной разборки редуктора выполнить деффектовку узла невозможно.

Проверка состояние элементов

Для оценки состояния деталей редуктора очищаем их от остатков масла, возможно, стружки. Элементы промываем в солярке или керосине, после чего внимательно осматриваем их:

главная пара не должна иметь следов сильного износа либо повреждённых зубьев. В противном случае обе шестерни необходимо заменить;
При повреждении шестерён главной пары, меняем их комплектом с таким же передаточным числом
осматриваем шестерни полуосей и сателлитов, а также их посадочные места. Повреждённые элементы заменяем;
таким же образом оцениваем состояние шайб под шестерни полуосей. Если имеются изъяны, которые не удаётся устранить наждачной бумагой, меняем шайбы на новые;
проверяем корпус дифференциала и редуктора на предмет повреждений любого характера. Если требуется, производим их замену.

Талица: размеры подшипников заднего моста

Сборка и регулировка РЗМ

Правильная сборка и регулировка — наиболее ответственные этапы в процессе ремонта редуктора и в целом заднего моста. От этих процедур зависит корректная работа механизма и продолжительность его эксплуатации. Собираем узел следующим образом:

Наставкой насаживаем новые подшипники дифференциала.
Внутрь коробки ставим все составляющие, смазав их трансмиссионным маслом.
Перемещаем шестерни и вставляем ось сателлитов.
Проверяем осевой зазор каждой из шестерён. Если он превышает 0,1 мм, то подбираем более толстые шайбы. Если с помощью последних не удаётся устранить зазор, шестерни следует заменить.
Шестерни дифференциала должны вращаться от руки
Монтируем внешние кольца подшипников ведущей шестерни в корпус узла.
С помощью подходящей наставки запрессовываем наружную обойму подшипника конической шестерни
Чтобы правильно установить коничку и планетарку друг относительно друга, подбираем толщину регулировочной шайбы. Для облегчения этого процесса делаем приспособление, применяя старый хвостовик, к которому привариваем металлическую пластину 80 мм*50 мм.
Из старой ведущей шестерни изготавливаем приспособление для регулировки зацепления шестерён главной пары
Накидываем подшипник на вал и вставляем в корпус. Ставим второй подшипник и фланец, зажимая гайку с моментом 7,9–9,8 Нм. Зажимаем РЗМ в тисах таким образом, как это показано на фото. На места прилегания подшипников дифференциала помещаем металлическую линейку или пруток.
Посредством щупов определяем расстояние между коничкой и используемым инструментом.
Замеряем зазор между приспособлением и металлическим стержнем
Согласно полученным значениям, а также тем, что указаны на валу шестерни, рассчитываем регулировочную шайбу. Если зазор получился 2,9 мм, а значение на шестерне составляет -8 (сотые доли миллиметра), то шайбу нужно установить толщиной 2,9-(-0,08)=2,98 мм.
На ведущей шестерне указывается отклонение от номинального значения
Устанавливаем на коничку шайбу и подшипник.
Устанавливаем на вал шестерни регулировочное кольцо и насаживаем сам подшипник
Помещаем малую шестерню в корпус и надеваем новую втулку, подшипник, маслоотражающую шайбу, монтируем манжету и фланец.
Зажимаем фланец динамометрическим ключом усилием 12 кгс*м.
Чтобы подшипники хвостовика были затянуты правильно, проверяем момент их вращения динамометром: значение должно быть около 7,9–9,5 кгс. При меньших показателях гайку подтягиваем ещё, осуществляя контроль момента затяжки, чтобы он не был более 26 кгс*м.
Момент проворачивания фланца должен составлять 9,5 кгс
Ставим ведомую шестерню с коробкой в корпус и крепим крышки подшипников.
Из металла вырезаем пластину шириной 49,5 мм для проворачивания регулировочных гаек.
Вырезаем металлическую пластину для регулировки подшипников дифференциала
Немного подкручиваем гайку возле ведомой шестерни, убирая зазор между хвостовиком.
Закручиваем аналогичную гайку с другой стороны.
Ещё слегка зажимаем гайку возле ведомой шестерни, подбирая боковой зазор между коничкой 0,08–0,13 мм.
Для установки преднатяга подшипников зажимаем гайки до тех пор, пока крышки подшипников не разойдутся на 0,2 мм, что можно определить штангенциркулем.
Замеряем расстояние между крышками штангенциркулем
В ходе регулировки одновременно проверяем зазор между хвостовиком и планетаркой, а также зажатие подшипников. Если с одной стороны производится подтягивание гайки, то с другой следует отпустить деталь на такой же угол.
Когда регулировка будет завершена, устанавливаем все ранее демонтированные элементы и крепим редуктор к чулку.

Видео: ремонт заднего редуктора на «шестёрке»

Не так давно мне пришлось ремонтировать редуктор своими силами. В связи с тем, что специальных инструментов у меня нет, как, впрочем, и у многих владельцев «Жигулей», а покупать их для одноразовой процедуры будет стоить недёшево, регулировку пришлось проводить подручными инструментами. Установку правильного положения конической и планетарной шестерён я производил по пятну контакта. Регулировку взаимного положения шестерён я производил подбором шайб на коничке, а также посредством соответствующих гаек подшипников дифференциала смещал последний вместе с ведомой шестернёй в ту или иную сторону. Для определения пятна контакта я использовал обычную краску в аэрозоле, распыляя её на зубья планетарной шестерни. После её прокручивания на зубьях оставались пятна, соответствующие месту соприкосновения шестерён. Процедура хоть и требует больших временных затрат, но позволяет довольно точно выставить взаимное положение обеих шестерён. Зазор между ними я определял также без специальных инструментов: делал его минимальным, но при этом чтобы не было закусывание, т. е. зубья шестерён друг на друга попадать не должны.

Для определения пятна контакта между шестернями главной пары можно использовать краску

Для понимания того, как регулировать шестерни по пятну контакта, следует обратиться к приведённому ниже изображению.

В зависимости от положения конической и планетарной шестерён, пятно контакта будет отличаться

Масло в задний мост

На ВАЗ 2106 трение внутренних элементов заднего моста снижается посредством трансмиссионного масла класса GL5 вязкостью 85W-90. Объём вещества составляет 1,3 л. Подобных масел сегодня существует немало, но для «Жигулей» можно использовать менее дорогое, например, ТАД-17.

Менять смазку в заднем мосту рекомендуется через каждые 50 тыс. км. пробега.

В задний мост ВАЗ 2106 можно заливать масло ТАД-17

Проверка уровня и доливка масла

Для проверки уровня смазки и доливки потребуется ключ на 17 и специальный шприц. Процедура состоит из таких шагов:

Автомобиль устанавливаем на ровную площадку.
Отворачиваем маслозаливную пробку и оцениваем пальцем уровень масла: он должен быть на уровне нижней кромки заливного отверстия.
Проверить уровень масла в ЗМ можно пальцем, открутив заливное отверстие
Если требуется, производим доливку при помощи специального шприца до необходимого объёма, после чего заворачиваем пробку и вытираем подтёки ветошью.
Для заливки масла следует использовать специальный шприц

Если масло требуется заменить, то попросту сливаем его в подходящую тару, давая хорошо стечь, а после заливаем новое в нужном объёме.

Задний мост ВАЗовской «шестёрки» является довольно надёжным узлом и не требует к себе много внимания. Необходимость ремонта если и возникает, то нечасто. Наиболее распространённые проблемы — течь сальников полуоси или хвостовика. Их замена проста и не вызывает вопросов. Более сложная процедура — замена подшипников полуоси или ремонт редуктора. Однако эти механизмы также можно отремонтировать в гаражных условиях, внимательно ознакомившись и следуя пошаговым инструкциям.

Самостоятельный ремонт заднего моста ВАЗ 2106

Задний мост ваз 2106 распространенные неисправности

В данной статье затронем самые распространенные неисправности, которые могут возникнуть с задним мостом ваз 2106, а так же разберем причины их возникновения.

Если появился стук при трогании или переключении скоростей.

Тут проблема в дифференциале. Он неисправен.

При движении накатом появился равномерный шум.

Опять же возможно не исправен дифференциал.
Низкий уровень масла в картере заднего моста.
Так же могло повлиять на появление шума при движении накатом, слабая затяжка колесных болтов. Проверьте и при необходимости подтяните болты.
Возможно, если слабо накаченные колеса, то это они могут издавать характерный шум.
Выход из строя подшипников полуосей (см. Замена полуоси ваз 2106).

Появился шум при поворотах.

Достаточно сильный износ подшипников (полуосей).
Обоими руками возьмитесь сверху за колесо и раскачайте авто от себя и на себя, если подшипники негодные, то вы почувствуете и услышите стук. При необходимости замените их.
Неправильный или нарушился зазор между зубьями шестерен дифференциала или их заедание.
Сателлиты на оси стали туго вращаться, так же возможно повреждение рабочих поверхностей сателлитов.

При работе заднего моста наблюдается повышенный шум.

Возможно деформирована балка заднего моста.
Деформация полуосей, что привело к недопустимому биению.
Неверно отрегулированы или достаточно сильный износ шестерен и подшипников редуктора заднего моста.
Проверьте уровень масла в редукторе, при необходимости долейте.
Проверьте затяжку гайки ведущей шестерни заднего моста, возможно она ослабла.
Сильно износилось шлицевое соединение с полуосевыми шестернями.

Утечка масла из редуктора заднего моста.

Проверьте состояние сальника ведущей шестерни, возможно он вышел из строя.
Так же возможен выход из строя сальников полуосей.
Подтеки из-под крышки дифференциала.
Проверьте качество затяжки пробки наливного отверстия. Так же проверьте затяжку болтов картера редуктора.
Проверьте не засорен ли сапун, возможно, что он вышел из строя.
Повреждение уплотнительных прокладок заднего моста.

Самостоятельный ремонт заднего моста ВАЗ 2106 — устройство редуктора и возможные неисправности

Ослабло крепление колеса

Износ или разрушение шарикового подшипника полуоси

Затяните болты крепления колеса

Осмотрите полуось и замените подшипник

Балка заднего моста деформирована

Полуоси деформированы и имеют недопустимое биение

Износ шлицевого соединения с полуосевыми шестернями

Неправильная регулировка, повреждение или износ шестерен или подшипников редуктора

Недостаточное количество масла

Выправьте балку и проверьте ее размеры

Выправьте полуоси. Если полуоси значительно повреждены, замените новыми

Замените изношенные или поврежденные детали

Определите неисправность и отремонтируйте редуктор

Восстановите уровень масла и проверьте, нет ли утечки через уплотнения или в балке заднего моста

Износ или неправильная регулировка подшипников дифференциала

Неправильно отрегулировано зацепление зубьев шестерен главной передачи при ремонте редуктора

Повреждение подшипников полуоси

Недостаточное количество масла

Снимите редуктор, отремонтируйте, при необходимости замените детали

Восстановите уровень масла и проверьте, нет ли подтекания в уплотнениях или в балке заднего моста

Износ или разрушение подшипников ведущей шестерни

Неправильный боковой зазор между зубьями шестерен главной передачи

Замените поврежденные детали

Проверьте шестерни и замените поврежденные, восстановив нормальный боковой зазор между зубьями шестерен

Тугое вращение сателлитов на оси

Задиры на рабочей поверхности оси сателлитов

Заедание шестерен полуосей в коробке дифференциала

Неправильный зазор между зубьями шестерен дифференциала

Повреждение подшипников полуосей

Замените поврежденные или изношенные детали

Небольшую шероховатость зачистите тонкой наждачной шкуркой, при невозможности устранить дефект замените ось сателлитов

При незначительных повреждениях шестерен и сопряженных поверхностей в коробке дифференциала зачистите их наждачной шкуркой, поврежденные детали замените новыми

Замените подшипники полуосей

Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

Увеличенный зазор в зацеплении шестерен главной передачи

Износ отверстия под ось сателлитов в коробке дифференциала

Ослабли болты крепления штанг задней подвески

Замените фланец и шестерни главной передачи

Замените коробку дифференциала

Износ или повреждение сальника ведущей шестерни

Износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок

Ослабление болтов крепления картера редуктора заднего моста; повреждение уплотнительных прокладок

Проверьте биение полуоси, прогиб балки, выправьте или замените поврежденные детали. Замените сальник

Затяните болты; замените уплотнительные прокладки

Peдyктop BAЗ 2106

Изнocилacь глaвнaя пapa

Звyк мeлoдичный, пoющий и зaвывaющий;
Koгдa paзгoняeшь aвтoмoбиль, гyл пoявляeтcя, a кoгдa oтпycкaeшь гaз (тopмoжeниe двигaтeлeм) — пpoпaдaeт.
Taкжe мoжeт быть, чтo в мoмeнт, кoгдa вы жмeтe нa гaз или oтпycкaeтe eгo, гyл ycиливaeтcя. A кoгдa вы yжe дaвитe нa пeдaль или дaвнo ee oтпycтили, тo гyл пpoпaдaeт вooбщe. Oбычнo тaк пpoиcxoдит, кoгдa нeиcпpaвнocть тoлькo пoявляeтcя.
Ecли глaвнaя пapa тoлькo нaчaлa изнaшивaтьcя, нo eщe нe дoшлa дo кoндиции, тo гyл бyдeт пoявлятьcя нa cкopocти 70-80 км/ч. Чeм бoльшe изнoc, тeм нa мeньшeй cкopocти нaчинaeт гyдeть peдyктop.

Изнoc пoдшипникoв

a) Пoдшипники xвocтoвикa

Kaк бyдтo бы чтo-тo жyжжит. Пpичeм, жyжжит пocтoяннo, в кaкoм peжимe нe двигaйcя. Bo вpeмя cтapтa и нa мaлoй cкopocти жyжжaниe пoчти нe cлышнo. Ho чeм бoльшe cкopocть, тeм oтчeтливee гyл.
Ecли вы дoлгo нe oбpaщaeтe внимaния нa тaкиe звyки, тo co вpeмeнeм, кoгдa вы бyдeтe двигaтьcя нa мaлeнькoй cкopocти, звyк cтaнeт бoлee гpyбым, нaпoминaющим xpycт. A кoгдa бyдeтe тopмoзить, ycлышит тpecк и xpycт.

Пoдвecнoй пoдшипник кapдaннoгo вaлa;
Пoдшипник зaднeй или пepeднeй cтyпицы.

б) Пoдшипники диффepeнциaлa

Этo дaжe нe coвceм гyл. Kaжeтcя, чтo внyтpи мocтa вce дeтaли paбoтaют бeз cмaзки, кaк бyдтo чтo-тo зaдeвaeт или пepeмaлывaeтcя в мocтy. Пpи этoм звyки — пpepывиcтыe, в зaвиcимocти oт cкopocти вpaщeния кoлec.
Звyк мoжeт ycиливaтьcя или yмeньшaтьcя, вooбщe пpoпaдaть или быть пocтoянным в плaнe гpoмкocти.

Пoдшипники пoлyoceй вeдyщeгo мocтa.

Oткpyтилacь гaйкa xвocтoвикa

быcтpo изнaшивaeтcя глaвнaя пapa;
xвocтoвик мoжeт yдapятьcя o диффepeнциaл, и мocт зaклинит или cлoмaютcя зyбья нa xвocтoвикe.

Bы пoмнитe, кaкoй звyк иcxoдит oт тpoллeйбyca, кoгдa oн пoдъeзжaeт к ocтaнoвкe? Toчнo тaкoй жe звyк cлышeн, кoгдa гaйкa oткpyчeнa.
Koгдa дaвишь нa гaз, гyлa нeт, a кoгдa oтпycкaeшь (тopмoжeниe двигaтeлeм) – пoявляeтcя.
Koгдa движeшьcя нaкaтoм, гyл пoявляeтcя, нo oн eлe cлышeн.

Caмoe мaлoe – зaтянyть гaйкy, нo нe пepecтapaтьcя.
Идeaльный вapиaнт – зaмeнить caльник и pacпopнyю втyлкy.

Peдyктop oтpeгyлиpoвaн нeпpaвильнo

Гyл нe пoддaeтcя oпиcaнию – oн мoжeт быть paзным, вce зaвиcит oт тoгo, нacкoлькo oн paзpeгyлиpoвaн.
Toчнo мoжнo cкaзaть, чтo eгo нeт, кoгдa вы движeтecь нaкaтoм, и пoявляeтcя нa oдниx и тex жe cкopocтяx, внe зaвиcимocти oт тoгo, дaвитe вы нa пeдaль гaзa или тopмoзитe двигaтeлeм.

Paccмoтpeн пopядoк дeйcтвий, дaютcя peкoмeндaции, кaк лeгкo cнять кopoбкy пepeдaч (oбязaтeльнo пpи зaмeнe cцeплeния) и пpoчиe coвeты.

Bы yзнaeтe нe тoлькo пocлeдoвaтeльнocть peгyлиpoвки, нo и цeнy нa инcтpyмeнты, cтoимocть тaкoй paбoты в aвтocepвиce, кaк чacтo peгyлиpoвaть клaпaнa и т. д.

B cтaтьe дaнa пoдpoбнaя инcтpyкция пo зaмeнe мacлянoгo фильтpa. Eщё вы yзнaeтe, кoгдa и зaчeм нyжнo eгo мeнять, a тaкжe кaкиe инcтpyмeнты для этoгo пoтpeбyютcя.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

Детали редуктора заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

1. Фланец ведущей шестерни.
2. Плоская шайба.
3. Гайка крепления фланца ведущей шестерни.
4. Сальник.
5. Маслоотражатель.
6. Передний подшипник.
7. Распорная втулка.
8. Картер редуктора.
9. Болт крепления редуктора к балке заднего моста.
10. Прокладка.
11. Пружинная шайба.
12. Болт крепления крышки.
13. Задний подшипник.
14. Регулировочное кольцо ведущей шестерни.
15. Опорная шайба шестерни полуоси.
16. Шестерня полуоси.
17. Сателлит.
18. Ось сателлита.
19. Ведомая шестерня.
20. Коробка дифференциала.
21. Ведущая шестерня.
22. Подшипник коробки дифференциала.
23. Регулировочная гайка.
24. Болт крепления стопорной пластины.
25. Стопорная пластина.
26. Стопорная пластина.
27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ

Задний редуктор в автомобиле ВАЗ 2106 можно обслуживать без посторонней помощи

Задний редуктор ВАЗ 2106 – очень надежный узел этого легендарного автомобиля, довольно редко выходящий из строя. В основном причиной поломки является неправильная эксплуатация или несвоевременное техническое обслуживание. Не исключены и заводские дефекты, а также ремонт по причине большого износа деталей, связанного с огромным пробегом автомобиля.

Характерные неисправности заднего редуктора

Чаще всего, поломка этого элемента трансмиссии автомобиля связана с выработкой ресурса некоторых деталей, требующих последующей замены. Основными причинами неисправностей редуктора заднего моста являются:

износ сальника хвостовика;
износ подшипников хвостовика или дифференциала;
поломка элементов дифференциала;
износ или поломка деталей главной пары.

Признаки поломки редуктора заднего моста ВАЗ 2106 не заметить нельзя. Течь масла из редуктора или характерный «воющий» звук, исходящий от этого узла при движении сразу же выдают причину неисправности. И если подтекание трансмиссионного масла легко устранить, просто заменив сальник хвостовика, то с шумом, исходящим от поломанной трансмиссии не так легко разобраться.

Во-первых, необходимо проверить, пропадает ли шум при движении автомобиля накатом. Если пропадает, то причина, безусловно, в главной паре редуктора. Если же шум или гул остались, причиной неисправности, скорей всего, является поломка подшипников хвостовика или дифференциала. Принцип этой простейшей диагностики состоит в том, что при движении накатом нет силового соприкосновения элементов главной пары, а соответственно, их состояние не влияет на происходящий от автомобиля гул.

Прежде всего, следует отметить, что чаще всего главная пара подвергается повышенному износу из-за низкого уровня масла. Недостаточно смазанные детали редуктора, естественно, подвергаются сильнейшим тепловым и фрикционным перегрузкам. В свою очередь, падение уровня масла происходит при неисправном сальнике, который приходит в негодность при слабо затянутой гайке хвостовика. Второй причиной, которая часто приводит к замене редуктора ВАЗ 2106 является повышенная нагрузка на трансмиссию, происходящая при длительной эксплуатации автомобиля с большим перегрузом. В-третьих, нельзя исключать заводской дефект деталей, установленных на задний редуктор, цена которого неоправданно высока.

Ремонт заднего моста и замена редуктора

В зависимости от причины поломки, для восстановления работоспособности трансмиссии, могут понадобиться следующие ремонтные работы:

замена сальника редуктора ВАЗ 2106;
замена и регулировка главной пары;
дефектовка подшипников дифференциала и хвостовика и их замена в случае необходимости;
замена редуктора ВАЗ 2106.

Ремонт с заменой подшипников и (или) элементов главной пары редуктора – очень сложный в техническом плане. Он требует наличие специальных знаний и инструмента в процессе регулировки редуктора ВАЗ 2106. Как правило, этот узел регулируется либо на заводе, либо в специализированных мастерских. Посмотрев видео про ремонт редуктора ВАЗ 2106, вы можете сами в этом убедиться. Между тем, чтобы не допустить поломку этого элемента трансмиссии, необходимо следить, затянута ли гайка хвостовика, и нет ли течи масла из уплотнителей.

Замена сальника редуктора ВАЗ 2106 необходима в случае течи из-под него трансмиссионного масла. Простой подтяжкой гайки тут не обойтись. Поэтому прежде чем узнать, как отрегулировать редуктор ВАЗ 2106, научимся заменять потекший сальник. Для проведения ремонтных работ понадобятся:

набор рожковых гаечных ключей и торцевых головок;
съемник для снятия сальника;
смазка Литол-24;
оправка для установки нового сальника;
шестигранный ключ для откручивания сливной пробки;
молоток;
емкость для слива масла;
трансмиссионное масло.

Работы по замене сальника редуктора заднего моста лучше всего проводить на смотровой яме.

Замена производится в следующем порядке:

Откручиваем пробку для слива масла, и, подставив емкость, сливаем его.
Откручиваем карданный вал от фланца редуктора заднего моста.
Отвинчиваем гайку фланца, считая точное количество оборотов, записываем значение.
Снимаем фланец. Обычно он снимается легко, но можно легко постучать по нему молотком при его плотной установке.
При наличии на поверхности фланца раковин, или выработки в месте прилегания сальника, он подлежит замене.
С помощью съемника снимаем изношенный сальник редуктора заднего моста ВАЗ 2106.
Новый сальник смазываем консистентной смазкой Литол-24 для облегчения его установки на место.
С помощью оправки, легкими ударами молотка ставим сальник на место.
Устанавливаем фланец и затягиваем гайку ровно на то самое количество оборотов, которое мы записали.
Присоединяем карданный вал к заднему мосту.
Заливаем масло в редуктор ВАЗ 2106 до уровня заливной горловины. Рекомендуется использовать трансмиссионное масло известных производителей. Нелишним будет добавить в него молибденовую присадку для снижения трения между деталями.

После проведения ремонта, необходимо также проверить состояние сапуна, и, при необходимости, очистить его. Если же возникла необходимость в полной замене этого узла, то нужно знать, что передаточное число редуктора ВАЗ 2106 составляет 3,9, при этом гарантируются показания спидометра автомобиля. О том, как снять редуктор ВАЗ 2106 читайте в других статьях на нашем сайте.

Ремонт ВАЗ 2106 (Жигули) : Задний мост

Руководства по ремонту
Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
Задний мост

Задний мост в разрезе

Описание конструкции

Задний мост автомобиля выполнен в виде пустотелой балки, к торцам которой приварены фланцы с посадочными местами под подшипники полуосей и отверстиями для крепления тормозных щитов. В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам.

Задний мост у всех «классических» автомобилей ВАЗ (кроме полноприводных моделей) унифицирован и в зависимости от модели может комплектоваться редуктором с передаточным числом 3,9 или 4,1.

Ведущая и ведомые шестерни редуктора подбираются парами и при повреждении хотя бы одной из них – заменяются в комплекте.

Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни эта втулка деформируется, обеспечивая предварительный натяг в подшипниках.

Между ведущей шестерней и ее подшипником установлено регулировочное кольцо, определяющее осевое положение ведущей шестерни.

Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках. Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемные постели подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями.

Полуось внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки. В гнезде балки моста установлена манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом.

На щите тормозов крепятся тормозные колодки, тормозной цилиндр с трубкой подвода тормозной жидкости и оболочка троса стояночного тормоза.

К фланцу полуоси двумя направляющими штифтами крепится тормозной барабан.

Для заливки и слива масла установлены две пробки с конической резьбой.

Скачать информацию со страницы

↓ Комментарии ↓

1. Общие сведения
1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей
2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4. 2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор
5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя
6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление
8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост
11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12. 8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска
13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление
14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15. 8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов
17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции
18. 0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля
19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Редуктор заднего моста на Газель, ВАЗ 2107 и 2106 – отличия + видео » АвтоНоватор

Давайте сравним редукторы заднего моста в Газели, ВАЗ 2106 и 2107, чтобы разобраться в особенностях этого узла машины, вышедшей из-под пера советского автопрома.

Особенности устройства редуктора

Объяснять, что такое редуктор заднего моста, опытному автомобилисту вряд ли надо, и вопросы типа «почему у той железки, к которой прикручены колеса, посредине утолщение?» могут, наверное, задавать только ученики в автошколе. Между тем, в этом самом «утолщении» и находится один из важнейших агрегатов современного автомобиля. Практически все машины, чей род длится со времен СССР, снабжены подобным редуктором, основная задача которого передавать мощность, вырабатываемую двигателем, на приводные колеса.

Редуктор заднего моста

Конструкция, в основном, одинакова, так как особо-то там ничего и не изменишь. Это система шестеренок и валов, соединенных в определенном порядке. Отличие состоит в передаточном числе – коэффициенте, исчисляемом в процессе деления количества зубьев ведомой (большой) шестерни на их количество у ведущей (маленькой). Считать, правда, ничего уже не надо, так как в технических характеристиках автомобиля указаны все параметры. Чем больше грузоподъемность машины, тем выше и передаточное число. Так, например, у редуктора заднего моста ВАЗ-2106 и ВАЗ-2107 оно составляет 3,9, у Газели – 4,55.

Конструкция узла

Если и дальше в качестве сравнения использовать вышеназванные модели автомобилей, то и тут большой разницы в строении редукторов мы вряд ли найдем. В каждом из них применяется гипоидная передача (зубья шестеренок располагаются друг к другу под определенным углом, обеспечивая лучшее сцепление, отсутствие посторонних шумов и минимальный износ металла) и межколесный дифференциал в виде планетарного редуктора (распределяет крутящий момент между колесами заднего моста). Но, если в моделях Волжского автозавода действует классическая схема, когда при изменении движения поступающий момент направляется в сторону колеса с меньшей нагрузкой, в редукторе заднего моста Газели может применяться самоблокирующийся дифференциал или электронная блокировка.

Некоторые вопросы сервиса

Если в плане внутреннего устройства никаких конструктивных различий нет, при обслуживании редуктора заднего моста они встречаются. Прежде всего, это демонтаж. По поводу заднеприводных машин из Тольятти особых проблем не возникает. А вот с Газелью ранних выпусков они появляются: весь задний мост был неразборным, составлявшим единое целое с редуктором. Выигрывая в надежности, он тем не менее проигрывал в сервисе. С транспортными средствами, выпускаемыми в последние годы, никаких трудностей нет.

Многих автолюбителей интересует вопрос о том, можно ли устанавливать на свои машины редукторы, предназначенные для авто других марок. Ответ специалистов обычно однозначен: если вам никогда не приходилось такое делать, то лучше и не начинать. Дело в том, что параметры агрегата заднего моста напрямую связаны с характеристиками двигателя и устройством коробки передач. Если «внутренности» ВАЗ-2107 и ВАЗ-2106 идентичны, и разницы в подобных заменах нет, то с Газелью дело обстоит несколько иначе.

Замена редуктора

На Газель возможна установка подобного узла от «родственного» Соболя, и автомобиль получит за счет этого определенную «резвость», но срок износа сократится.

Имея определенные навыки обслуживания легковых машин, опытный автолюбитель без особых проблем сможет провести диагностику и ремонт редуктора заднего моста «классики» Волжского автозавода. А вот с Газелью уже труднее. Лучше доверить провести все необходимые манипуляции опытному автослесарю. Это связано еще и с такой проблемой, как снятие заливной пробки заднего моста. Без специальных приспособлений даже такая мелочь превращается в непосильную задачу.

Диагностика и обслуживание устройства

Лучше всего обслуживание любого автомобиля доверить специалистам сервиса еще и потому, что трансмиссионные масла, какие бы маркировки ни имели, по своей консистенции все-таки довольно жидкие. Если есть какие-то проблемы с редуктором заднего моста, то необходима еще замена прокладок и сальников, проверка сапуна, подшипников и так далее. Лучше специалиста этого никто не сделает.

Выбираем масла – капризы Газель и ВАЗ

Спектр трансмиссионных масел, применяемых для редукторов заднего моста ВАЗ-2106 и 2107, довольно обширен. Тут все зависит от климатической зоны, условий эксплуатации автомобиля. В основном это 4 вида: зимние (SAE-75W, SAE-80W, SAE-84W), летние (SAE-90, SAE-140), всесезонные (SAE-80W-90, SAE-85W-140), для особых условий эксплуатации (SAE-250).

Трансмиссионные масла

Газель скромнее в своих требованиях. По крайней мере, техническая документация значительно ограничивает возможности заливки масел, не соответствующих требованию завода-изготовителя. Лучше всего в Газель для редуктора заднего моста (да, впрочем, и для всей трансмиссии грузовичка) подходят «всесезонки» (SAE-75W-90, SAE-85W-140). Опытные ремонтники советуют проводить замену одновременно и в устройствах заднего моста, и в коробке переключения передач.

Замена масла в трансмиссии

Заднеприводной редуктор отечественных автомобилей, независимо от того, производится ли для легкового или грузового транспорта, при правильной эксплуатации может работать почти что вечно. При неисправности шестерней, рекомендуется их замена в комплексе, так как в процессе работы они «притираются», и такая экономия вряд ли отразится положительно на ходовых качествах автомобиля. Поэтому будьте внимательны и не поддавайтесь на уговоры некоторых недобросовестных механиков, желающих за ваш счет облегчить себе работу.

Оцените статью: Поделитесь с друзьями!

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

передние фонари
боковые указатели поворота
аккумуляторная батарея
реле лампы сигнализатора заряда аккумуляторной батареи
реле включения ближнего света фар
реле включения дальнего света фар
стартер
генератор
наружные фары
внутренние фары
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковой сигнал
катушка зажигания
распределитель зажигания
свечи зажигания
электромагнитный клапан карбюратора
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
выключатель света заднего хода
датчик указателя давления масла
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
коммутатор *
электродвигатель омывателя ветрового стекла
реле включения электродвигателя вентилятора **
регулятор напряжения
реле-прерыватель очистителя ветрового стекла
дополнительный блок предохранителей
основной блок предохранителей
реле-прерыватель аварийной сигнализации и указателей поворота
реле включения обогрева заднего стекла ***
выключатель стоп-сигнала
штепсельная розетка для переносной лампы ****
добавочный резистор электродвигателя отопителя
электродвигатель отопителя
переключатель электродвигателя отопителя
часы
лампа освещения вещевого ящика
прикуриватель
выключатель аварийной сигнализации
регулятор освещения приборов
лампа сигнализатора уровня тормозной жидкости
трехрычажный переключатель
выключатель зажигания
выключатель обогрева заднего стекла ***
выключатель заднего противотуманного фонаря
выключатель наружного освещения
выключатели плафонов, расположенные в стойках передних дверей
моторедукторы электростеклоподъемников передних дверей ***
выключатели плафонов, расположенные в стойках задних дверей
выключатель контрольной лампы стояночного тормоза
плафоны освещения салона
указатель уровня топлива с сигнализатором резерва
указатель температуры охлаждающей жидкости
указатель давления масла с сигнализатором недостаточного давления
тахометр
лампа сигнализатора стояночного тормоза
лампа сигнализатора заряда аккумуляторной батареи
лампа сигнализатора воздушной заслонки карбюратора
контрольная лампа габаритного света
лампа сигнализатора указателей поворота
лампа сигнализатора дальнего света фар
спидометр
выключатель сигнализатора воздушной заслонки карбюратора
переключатель электростеклоподъемника левой передней двери ***
реле включения электростеклоподъемников передних дверей ***
переключатель электростеклоподъемника правой передней двери ***
задние фонари
фонари освещения номерного знака
датчик указателя уровня и резерва топлива
колодки, подключаемые к элементу обогрева заднего стекла ***
лампа освещения багажника
задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

а — коммутатора
б — датчика-распределителя зажигания
в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
г — реле прерывателя аварийной сигнализации и указателей поворота
д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Автосервисы по ремонту ВАЗ 2106 г.Уфа

установка автомобиля на стапель	1000
устранение несложного перекоса кузова автомобиля	4000
устранение перекоса кузова авто средней сложности	6000
устранение сложного перекоса кузова иномарок	12000
снятие переднего бампера автомобиля в сборе	800
установка переднего бампера автомобиля в сборе	800
снятие заднего бампера автомобиля в сборе	800
установка заднего бампера автомобиля в сборе	800
задний бампер разборка	500
бампер автомобиля задний — собрать	500
передний бампер разборка	500
бампер автомобиля передний — собрать	500
брызговик автомобиля пластик снятие	150
установка задних брызговиков пластик	150
установка передних брызговиков пластика	150
дверь автомобиля передняя — разобрать, собрать под окраску	1000
дверь автомобиля задняя — разобрать, собрать под окраску	1000
дверь иномарок передняя, задняя — замена с переборкой арматуры	1500
дверь автомобиля передняя, задняя в сборе — замена с подгонкой по проему	1500
зеркало иномарок боковое без электропривода — замена	1000
зеркало иномарок боковое с электроприводом -замена	1000
Замена молдинга двери — клееный	500
молдинг двери автомобиля на пистонах — замена	500
замен решетки радиатора автомобиля	150
подкрылок кузова автомобиля снятие	500
подкрылок кузова автомобиля установка	500
Замена передней фары	500
Замена задней фары	500
Замена капота автомобиля	1000
Замена крышки багажника автомобиля	1000
Замена капота автомобиля с подгонкой по проему	1500
Замена крышки багажника автомобиля с подгонкой по проему	1500
Замена крыла переднего съемного	850
Замена крыши авто без люка в сборе	9000
Замена крыши автомобиля с люком в сборе	13000
Замена лонжерона переднего с брызговиком	7500
Замена лонжерона переднего с брызговиком частично	3500
Замена задней панели автомобиля сборе	7500
Замена панели задней частично	4000
Замена передней панели авто в сборе	4000
Частичная замена передней панели автомобиля	4000
Замена порога боковины авто в сборе	5750
Частичная замена порога боковины автомобили	4000
Замена стойки средней с частью порога в сборе	10500
Частичная замена стойки авто средней с частью порога	6500
Восстановление помутневших пластиковых фар иномарок	800
Восстановление помутневших пластиковых фонарей автомобиля	800
Абразивная полировка кузова автомобиля	8000
Защитная полировка кузова автомобиля	3000
Снять и поставить капавтомобиля	1000
Регулировка положения / зазоров капота автомобиля	400
Молдинг / накладка капота снять / поставить / замена	400
Трос защелки замка капота снять / поставить / замена	500
Замена одной петли капота	1700
Замена двух петель капота	2200
Шумоизоляция капота снять / поставить / замена	400
Уплотнитель капота снять /поставить / замена	200
Амортизатор капота один снять / поставить / замена	200
Амортизатор капота пара снять / поставить / замена	400
Крюк / защелка капота снять / поставить / замена	400
Замена капота снять / поставить / разобрать / собрать / отрегулировать	3800
Облицовка переднего бампера снять / поставить	1300
Усилитель переднего бампера снять / поставить	1600
Кронштейн облицовки переднего бампера один замена	1600
Кронштейн облицовки переднего бампера оба замена	1700
Абсорбер переднего бампера один замена	1700
Абсорбер переднего бампера оба замена	1700
Противотуманная фара ПТФ передняя одна снять / поставить / замена	1400
Противотуманная фара ПТФ передняя обе снять / поставить / замена	1700
Облицовка переднего бампера снять / поставить / разобрать / собрать / замена	2800

Всё о редукторе заднего моста ваз: передаточное отношение редуктора — всё о ремонте лада

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам.

Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число.

За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

в мосту недостаточно залито масло, или оно полностью отсутствует;
не отрегулирован зазор между шестернями главной пары;
шестерни изношены, на них имеются сколы и другие повреждения;
главная пара имеет заводской брак, шестеренки не притерты с завода;
открутилась или ослабла гайка хвостовика;
износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
снимаем тормозные колодки;
отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора.

Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой.

Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ.

Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
позволяет авто быстрее разгоняться на старте;
автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

несколько увеличивается расход топлива;
при разгоне машина хуже управляется;
дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Передаточное число редуктора заднего моста :

Вопросом о передаточных числах автовладельцы начинают интересоваться в двух случаях. Первый – справочный, характеризует любознательных. Ведь чем больше знаешь об устройстве автомобиля, тем дольше и грамотнее он будет работать. Однако чаще всего определением передаточного числа занимаются в случае возникновения проблем с редуктором.

Зная, какое передаточное число редуктора имеет ваш автомобиль, можно:

всегда правильно заменить неисправный редуктор или его детали;
понять, как будет вести себя автомобиль при установке редуктора с отличными от родного заводского параметрами.

Определение понятия

Что же такое передаточное число редуктора? Любой редуктор служит для передачи крутящего момента с коробки передач на колеса. При этом скорость вращения всегда понижается.

Передаточное число как раз и является показателем, во сколько раз это уменьшение происходит.

К примеру, число 5,125, встречающееся в газелевских редукторах, показывает, что скорость вращения с входного вала на колеса уменьшается в 5,125 раза.

Практически редуктор в автомобиле располагается на ведущей оси. Если речь идёт о полноприводных вариантах — там имеется два редуктора, по одному на каждую ось. Отечественные автомобили производства ВАЗ и ГАЗ имеют задний редуктор, за некоторым исключением. Чтобы определить передаточное число редуктора, можно поступить несколькими способами:

теоретический;
практический;
расчётный.

Где прописываются передаточные числа

Самый простой способ узнать передаточное число редуктора заднего моста автомобиля — посмотреть в документации. У многих иномарок это число зашифровано в Vin-номере. Для отечественных автомобилей существуют типовые редукторы для определённых моделей. При этом есть автомобили, на которые могут устанавливать целый ряд редукторов, имеющих разные передаточные числа.

Есть возможность узнать информацию конкретно и на детали. Для этого нет необходимости снимать редуктор. Если информация есть, то она располагается в удобном для осмотра месте.

Практический способ определения

Самый точный способ определения передаточного числа заключается в подсчете числа зубцов ведущей и ведомых шестерен. Затем большее число делится на меньшее, что и даёт нужный результат. К примеру, в отечественной модели ВАЗ-2106, количество зубьев ведущего вала — 41, а количество зубьев ведомой шестерни дифференциала — 11. В итоге, поделив одну цифру на другую, получаем: 41 : 11 = 3,9.

Такой способ определения самый точный, но при этом совсем не практичный. Потому что для этого варианта необходимо разобрать редуктор и достать необходимые детали. А это не просто неудобно, это всегда затратно.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах.

Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно.

Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

Ставим редуктор с другим передаточным числом

Что будет, если заменяемый редуктор имеет отличные от установленного параметры? Для примера рассмотрим передаточные числа редукторов ВАЗ. Линейка агрегатов представлена четырьмя редукторами. Их числа укладываются в диапазон от 3,9 до 4,44.

Редуктор с числом 3,9 будет самым быстрым из семейства, а с числом 4,44 – самым тяговитым. Потому как в первом случае передаваемая входным валом мощность уменьшается только в 3,9 раза против 4,44.

Получается, что если редуктор быстрее передает момент вращения, автомобиль становится более «шустрым».

Если заменить редуктор на вариант с пониженным передаточным числом, машина медленнее разгоняется, но становится более проходимой и тяговитой.

При установке редуктора с отличным от заводского числом в обязательном порядке следует проверять показания спидометра. Чаще всего он начинает привирать. Проблема может решаться регулировкой, а иногда приходится менять тросик спидометра.

Самое сложное при работах по замене редуктора – это не снятие и установка, как может показаться изначально, а регулировка и настройка.

Без грамотной регулировки даже правильно подобранный редуктор можно привести в негодность за несколько тысяч пробега.

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы.

Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели «Жигулей».

Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность.

Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44.

Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец «Жигулей» решит сам. Для этого достаточно понять, для каких целей будет авто использоваться.

Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно.

Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.

Несколько слов о передаточном числе редукторов полноприводных ВАЗ-2121. Так как на таких автомобилях редуктора два, важно, чтобы число было одинаковым и соответствовало отношению 41 : 10 = 4,1.

Передаточные числа задних редукторов других автомобилей

С редукторами автомобилей ВАЗ более-менее понятно.

А что можно сказать о других автомобилях? К примеру, Горьковский автозавод имеет большое количество современных моделей как среднетоннажных, так и легковых грузовых машин.

Наиболее популярные модели ГАЗ – это «Газель ГАЗ-3302» и «Соболь ГАЗ-2752». Если не рассматривать полноприводные модификации этих автомобилей, то передаточное число редуктора заднего будет либо 5,125, либо 4,556, либо 4,3.

Самый тяговитый редуктор достался автомобилям ГАЗ с двигателями ЗМЗ406 и ЗМЗ402. Отличается лучшими характеристиками по мощности и рекомендуется для владельцев авто, перевозящих тяжёлые грузы и работающих в жестких условиях. Редуктор с меньшим числом будет давать большую динамику, как более скоростной. При этом следует метить относительно меньший ресурс эксплуатации.

Для полноты картины рассмотрим зарубежные варианты редукторов и их числа. Хорошим вариантом для сравнения будут заднеприводные модели немецкого автогиганта BMW.

Передаточные числа редуктора БМВ колеблются в диапазоне от 3,07 до 4,1. При этом количество моделей агрегатов превышает десятку.

Уже по этому показателю можно понять, как часто зарубежные конструкторы вносят изменения в узлы автомобилей.

Наиболее динамичный редуктор с числом 3,07 имеют модели серии Е90, Е91 и Е92. Если смотреть на мощные варианты, то можно выделить БМВ Х5 с 3-литровым двигателем, имеющий передаточное число заднего редуктора 4,1.

Заключение

Рассмотрев различные примеры передаточных чисел редукторов автомобилей как отечественного, так и зарубежного производства, можно сделать несколько выводов.

В первую очередь стало понятно, что передаточное число – важный параметр, характеризующий динамические и мощностные характеристики автомобиля. Зная только эту величину, можно понять, что собой представляет автомобиль в целом.

Кроме этого, видно, насколько разнообразны редукторы даже на отечественных автомобилях.

Чем отличаются мосты ВАЗ

Редуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение.

Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины. На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары.

С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.

Кроме редукторов со стандартным передаточным отношением существуют “спортивные” с передаточным числом 4.78 5.13 5.38.

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана 19,5| 20,5| 21,5| 22,5 Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4. 1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч.

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее ???? 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда “стандарт” уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя.

Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:
1 вариант — поставить коробку 2106 с 5 передачей.
— Поставить редуктор 2102 (4,44).

Передаточное число главных передач редукторов ваз — drive2

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую главную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов («Нива» и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно, больше мощность редуктора.

Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

https://www.youtube.com/watch?v=7BiapOITPrA

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара кол-во зубьев на шестернях число оборотов карданного вала на 10 оборотов колеса передаточное числона ведомой на ведущей2102 40 9 22,2 4,442101 43 10 21,5 4,32103 41 10 20,5 4,12106 43 11 19,5 3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора.

Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке — фосфатированию.

Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов.

Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения.

При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин.

следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов.

Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Типы редукторов ВАЗ — DRIVE2

Статья №1

Типы редукторов ВАЗРедуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение. Заводом на ВАЗ за все время устанавливались редукторы с отношением 3. 9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.

44 оборота соответственно.

На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)

На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления.

Статья №2

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я, 2я, 3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.
Число оборотов кардана 19,5| 20,5| 21,5| 22,5Передаточное число 3,9 | 4,1 | 4,3 | 4,44

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике.

Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :).Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее 🙂 2,3-короче, 4-короче!То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед.Этот вариант оптимален для стандартного двигателя.

А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:1 вариант— поставить коробку 2106 с 5 передачей.

— Поставить редуктор 2102 (4,44).А если движок форсирован, то можно 2 вариант:— коробка 2106.— Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Редуктор заднего моста ВАЗ

Энергия, которая призвана двигать машину вперед (или назад), создается на крутящемся коленвале мотора. Однако просто так передать эту энергию проблематично – колеса станут вращаться с такой скоростью, что машина станет неуправляемой. Решить эту проблему в машине с любым типом привода (передний или задний) призваны 2 механизма: редуктор заднего моста и коробка переключения передач.

На первый взгляд, одной КПП хватит за все глаза. Ведь если припомнить, то, например, мотоцикл действительно имеет трансмиссию, спроектированную без редуктора.

С другой стороны, в любой машине независимо от типа привода ведущей является именно колесная пара – следовательно, есть потребность в использовании такого приспособления, каким и является редуктор моста.

Он необходим для передачи крутящего усилия с одного вала на два других (входной и выходные валы соответственно).

Под редуктором заднего моста понимают железный корпус, который в действительности содержит 2 детали: непосредственно редукторный механизм, а также дифференциал (устройство, передающее момент кручения в требуемой пропорции).

Редукторный механизм обеспечивает уменьшение частоты вращения выходных валов в сравнении со входным. Одним из видов такого редукторного механизма является т. н.

демультипликатор – устройство, превращающее повышенную скорость входного вала в пониженную.

Как посчитать передаточное число редуктора?

Передаточное отношение редуктора — это одна из характеристик, по которым классифицируются редукторные задние мосты. Оно определяется пропорцией угловых скоростей ведущего/ведомого валов.

Иначе говоря, если следовать расчету характеристик передач, такая пропорция определяется при помощи особой формулы, результатом которой является т. н. передаточное число.

И чем этот параметр больше, тем более тяжелый груз может везти машина.

В реальности дело обстоит так: чем больше передаточное отношение, тем выше грузоподъемность машины. Чем оно меньше, тем машина способна ускоряться более быстро. Это необходимо осознавать, так как часто различные модификации одной модели автомобиля могут содержать различные редукторы (передаточные отношения). Так,

Автомашина ВАЗ-2102, служащая для грузоперевозок (тип кузова «универсал»), содержит механизм, имеющий отношение 4,4.
Автомобиль ВАЗ-2101 имеет редуктор с отношением 4,3 – под этим подразумевается, что, когда ведомая шестерня делает полный оборот, ведущая успевает каждым своим зубцом цепляться к ее зубцам четыре целых и три десятых раза.

Подобная схема справедлива не только для заднеприводных автомобилей ВАЗ, но также и для имеющих задний привод машин (BMW и других).

Конструктивная специфика заднемостового редуктора

Колеса с зубцами зацепления, обеспечивающие передачу крутящего усилия на ведомые валы от ведущего, называются шестернями. Из-за того, что валы располагаются под разными углами, зубцы колес изготавливают специальной формы – это т. н. конические шестерни.

Форма конуса, помимо основного назначения по передаче крутящего момента, обеспечивает также низкий уровень шума, что является преимуществом в плане удобства при эксплуатации легковой машины.

Ведущее колесо должно быть иного размера, нежели ведомые – лишь в этом случае будет обеспечиваться понижение передачи.

В случае обеспечения этого требования несколько полных вращений ведомого вала будут соответствовать одному полному обороту ведущего – иными словами, имеет место снижение (редуцирование) скорости вращения.

Есть ряд транспортных средств (вездеходы, например), где в редукторной коробке применяется серьезное снижение скорости вращения – таким образом, обеспечивается весьма невысокий темп передвижения, чтобы не увязнуть.

Специфика эксплуатации редуктора заднего моста

Зубчатые колеса во время эксплуатации автомобиля цепляются зубцами друг за друга, однако, даже соблюдая высокие метрологические стандарты производства и регулировки, невозможно избежать их износа. Зубчатые колеса производят из стали высокого качества с закалкой. Редукторный корпус наполняют специальным маслом.

Так как масло, будучи жидким, периодически стремится утекать из щелей корпуса, для решения такой проблемы на участках выхода валов применяют специальные прокладки, которые носят названия сальников.

К сожалению, ресурс работы сальников существенно ниже самих шестерен, поэтому при их износе редукторный корпус часто содержит масляные подтеки. При полном вытекании масла (такое происходит, если сальники своевременно не заменить), ресурс редуктора сокращается в разы.

Помимо этого, сквозь изношенные сальники стремится попасть пыль и грязь. Для профилактики подобных явлений редукторный корпус рекомендуется время от времени проверять, используя смотровую яму.

Редуктор заднего моста и его корпус

Вследствие того, что редукторный корпус производится из цельнометаллической детали (используется литье), он является весьма прочным, что особенно важно для тех нелегких условий работы, в которых редуктору приходится трудиться.

Обычно при литье используются чугунные заготовки, однако, корпус, отлитый таким образом, будет тяжелым. Для уменьшения массы используют специальные сплавы – лишь высоконагружаемые участки корпуса выполняют из элементов литейной стали.

Облегченные редукторы используются, к примеру, в спорткарах.

Механизмы, использующие редукторный задний мост (кроме автомобилей)

Вся линейка задних приводов классических машин ВАЗ оснащена редукторами заднего моста, но не только она.

Такие механизмы также содержатся в любом внедорожном автомобиле, оснащенным системой полного привода (это также касается полноприводных седанов повышенной проходимости, кроссоверов, спорт-купе).

Причем машины, оснащенные полным приводом, содержат по меньшей мере два редуктора (для переднего и заднего мостов каждый).

Загрузка…

Определение передаточных отношений главной пары редуктора НИВЫ

18.12.2016 12:39

В редуктор переднего/заднего моста автомобилей семейства НИВА можно установить любую главную передачу (пару) не зависимо от модели автомобиля.

Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным.

Самыми лучшими мощностными характеристиками обладает редуктор ВАЗ 2102.

В отношении полноприводных моделей ВАЗов справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

Главная пара	Передаточное число	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса
на ведомой	на ведущей
2101	4,3	43	10	21,5
2102	4,44	40	9	22,2
2103	4,1	41	10	20,5
2106	3,9	43	11	19,5

Если Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешивается одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение так же как ираздатку и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную выше таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары.

Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

Комментариев пока нет

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

Я согласен(на) на обработку моих персональных данных. Подробнее

Внимание! Для корректной работы у Вас в браузере должна быть включена поддержка cookie. В случае если по каким-либо техническим причинам передача и хранение cookie у Вас не поддерживается, вход в систему будет недоступен.

Редуктор моста, почему он может выйти из строя, как произвести ремонт и регулировку редуктора

Главная передача и дифференциал — основные элементы редуктора заднего моста. Задача главной передачи — повысить передаточное число трансмиссии машины. В этой статье попытаемся разобраться почему редуктор заднего моста может выйти из строя и попытаемся устранить неполадки собственными силами.

Редуктор заднего моста, устройство редуктора заднего моста

Как мы указывали выше, редуктор заднего моста состоит из двух основных частей.

Одной из этих частей является главная передача.

В зависимости от устройства главные передачи делятся на одинарные и двойные.

Одинарная главная передача передает крутящий момент от мотора машины на колеса при помощи одной зубчатой пары.

Соответственно, двойная главная передача, имеет две зубчатые пары. Двойная главная передача может быть, как центральной (более простая конструкция, имеет большое передаточное число, но и большую нагрузку на элементы системы), так и разнесенной (это более сложная конструкция, она компактна и более эффективна в работе, компактность позволяет увеличить автомобилю дорожный просвет).

Рассмотрим более подробно одинарные главные передачи, они бывают разной модификации:
-при расположении шестерни водной плоскости, одинарные главные передачи называются цилиндрическими. У этих передач имеется максимальный коэффициент полезного действия и передаточное число от 3,5 до 4,2;
-если шестерни расположены перпендикулярно относительно друг друга, такие одинарные главные передачи называются коническими. Конические передачи имеют высокий коэффициент полезного действия, но более объемную конструкцию и занимают много места;
-червячные одинарные главные передачи зарекомендовали себя бесшумной работой и компактностью. К недостаткам можно отнести низкий коэффициент полезного действия и сложность в изготовлении конструкции;

-гипоидные одинарные главные передачи имеют малый размер, поэтому конструкция является легкой. Такие передачи надежно передают усилия двигателя на задний мост, но имеют средний коэффициент полезного действия.

Следующим составляющим элементом редуктора заднего моста является дифференциал.

Перед дифференциалом стоит задача распределить крутящий момент между ведущими колесами и ведущими мостами.

Если машина начинает скользить или буксовать, дифференциал поможет с помощью различной скорости вращения колес.

Редуктор заднего моста, почему он может выйти из строя

Слабым звеном, из-за чего в первую очередь может редуктор выйти из строя, являются подшипники, сами подшипники изготавливаются из бронзы и находятся в чулках, чулки непосредственно прикрепляются к самому редуктору.

Если подшипник выходит из строя, соответственно из строя выводятся и чулки. Все это приводит к изгибанию вала, а из-за изгиба вала может перекоситься главная шестерня.

Из-за перекоса в шестерне могут надломиться зубы или образоваться сколы. По этой причине может заклинить сам редуктор, а в случае, если вал слетает со своего места, он может разбить корпус редуктора.

Профессионалы считают, что если в редуктор заднего моста вовремя не залить масло, то отсутствие масла или плохое качество масла, из-за несвоевременной замены, может стать причиной поломки редуктора. Автовладелец должен не упускать из вида своевременность обслуживания и замену масла через каждые 35 000 километров пробега.

Если в области заднего моста периодически возникает шум при наборе скорости машины, при резком замедлении или при поворотах — скорее всего у редуктора имеется какая-либо неисправность.
Автолюбители, которые делают все своими руками, смогут сделать ремонт редуктора заднего моста самостоятельно.
В качестве примера возьмем классический автомобиль ВАЗ.
Поставить на яму, слить трансмиссионное масло из редуктора заднего моста, при помощи домкрата поднять заднюю часть автомобиля, зафиксировать надежно.

Далее:
-отсоединяется карданный вал, предварительно сделав метки положения карданного вала;
-снимаем задние колеса;
-снимаем тормозные барабаны;

-производим демонтаж полуоси;
-откручиваем болты крепления редуктора с мостом;
-снимаем сам редуктор;
-устанавливаем новый редуктор, при работе используем герметик и ставим новую картонную прокладку.
Далее работу делаем в обратном порядке, заливаем масло в редуктор.

Обращаем особое внимание на фланец редуктора и подшипники, все должно встать плотно, на свое место.

Скоро сказка сказывается, да не скоро дело делается. Может возникнуть сложность со снятием тормозных барабанов.

За время эксплуатации в этом месте может возникнуть ржавчина и металл может очень сильно быть прижат (пригореть).

Как снять тормозной барабан, не повредив его, посмотрите на видео:

Редуктор заднего моста, как его отрегулировать

Если со стороны редуктора заднего моста вас начинает беспокоить гул, это гул обычно появляется при скорости 30 км/час.
Гул может появиться из-за больших перегрузок, из-за поездок с прицепами или из-за каких-либо механических повреждений.
В случае появления гула, необходимо осмотреть редуктор.
Если износился какой нибудь составляющий элемент (сальники, фланцы, подшипники, сателлиты и их оси), все эти элементы надо снять, осмотреть и заменить на новые.

После осмотра всех деталей, начинаем собирать редуктор в следующем порядке:
-сначала ставится ведущая шестерня;
-регулировочная шайба;
-распорная втулка с подшипниками;
-фланец.
Гайка затягивается туго, при помощи спецключа, в который встроен динамометр.
Гайка должна быть затянута на 1Н, фланец должен стоять неподвижно (его фиксируют при помощи специализированного ключа с распорками).
После того, как затянута гайка, ведомая шестерня ставится на место (в корпус дифференциала) и затягиваются болты.
Вот теперь необходимо произвести регулировку люфта.
После установки всего механизма, гайки нужно затягивать до минимального упора и проворачивать ведомую шестерню.
Обращаем внимание на небольшой люфт, для этого шестерню покачиваем из стороны в сторону.
Люфт должен быть в обязательном порядке, но небольшой.
Во время движения, редуктор нагревается и небольшой люфт создает запас для расширения металла.
Наступает заключительный этап.
При помощи штангенциркуля проверяется расстояние между болтами, все должно быть точно выверено, гайки должны быть затянуты на одинаковую величину, чтобы не было перекоса, затягиваем постепенно, например на один паз.

Проверяем шестерню на люфт, после затяжки болтов, люфт должен оставаться таким же, как вы его настроили.

ПОДПИСЫВАЙТЕСЬ !

устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Задний мост классических «Жигулей» является неотъемлемой частью автомобиля, без которой было бы невозможно его передвижение. Узел состоит из нескольких механизмов, через которую осуществляется передача передаётся крутящий момент от двигателя и коробки передач. Являясь владельцем ВАЗ 2106, необходимо знать о неисправностях заднего моста и уметь устранять их своими силами.

Задний мост ВАЗ 2106 — назначение

В конструкции автомобиля задний мост (ЗМ) играет важную роль.Посредством этого узла связываются друг с другом ведущие колёса, а также производит их крепление к кузову и передачу на них крутящего момента. Узел состоит из нескольких отдельных элементов, которые со временем изнашиваются и требуют ремонта либо замены. Поэтому конструкцию заднего моста ВАЗ 2106, его неисправности и ремонт стоит рассмотреть детальнее.

Задний мост расположен в задней части автомобиля предназначенного для крепления колёс, задней подвески и передачи крутящего момента на колёса

Технические характеристики заднего моста

По своей конструкции и характеристикам ведущие мосты всех классических «Жигулей» одинаковы. Разница заключается лишь в передаточных числах главных пар.

Таблица: характеристики заднего моста «шестёрки»

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без какого-либо нормального функционирования рассматриваемого механизма.

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки.С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора.В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединенных между собой пустотелых кожухов

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками.Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11 = 3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктора крутящего момента на колёса транспортные средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Как проявляются неисправности моста

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в случаях появления неполадок. Основная причина неисправности связи:

деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
изгиб полуосей и чрезмерное биение.В этом случае подлежит замене;
повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замены поврежденных элементов;
неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;
При повреждении роликов подшипника могут появляться посторонние шумы в работе заднего моста
низкий уровень масла. Нужно уровень, довести его до нормы и убедиться, что нет подтекания через манжетные уплотнения и прокладки.

Шум при разгоне машины

Появление шумов при разгоне транспортных средств могут сопутствовать такие причины:

изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
мало смазки.Проблема устраняется таким же образом, как и при постоянных шумах.
Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Шум ускорения при торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении, то причина возможна в следующем двигателе:

чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
неправильная установка зацепления зубьев конической и планетарной шестерён.Устраняется путём проверки целостности деталей и установки правильного зазора.

Видео: выявление причин шумов в заднем мосту

Шумы на поворотах

затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
подклинивание полуосевых шестерён. Если шестерни и поверхности, они имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из элементов строя необходимо заменить;
неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

чрезмерный зазор между фланцем и коничкой.Требуется осмотр шлицевого соединения и замена изношенных деталей;
увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующей причине:

износ манжеты конической шестерни.При появлении течи со стороны хвостовика, сальник необходимо заменить;
повреждение полуосевого сальника. Если на тормозных щитках появились смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Ремонт заднего моста

Выяснив, как проявляются неисправности заднего моста ВАЗ 2106, необходимо ознакомиться, каким образом их устранять. В зависимости от возникшей поломки может потребоваться как полная разборка моста, т. е. демонтаж полуосей и редуктора, так и частичная. Поэтому устранение каждой из неисправностей рассмотрим по отдельности.

Замена сальника полуоси

Полуосевой сальник меняется довольно просто и требует минимального набора инструментов:

домкрат;
вороток;
головка на 17;
ударный съёмник;
плоская отвёртка.

Манжетное уплотнение меняем в таком порядке:

Срываем болты крепления колеса с нужной стороны, поддомкрачиваем машину и полностью снимаем колесо.
Демонтируем барабаны тормозного механизма.
Тормозной барабан снимаем с полуоси, если нужно сбить его через деревянную наставку
Головкой на 17 с воротком откручиваем крепление полуоси к фланцу чулка.
Для снятия полуоси необходимо отвернуть 4 гайки головкой на 17
Снимаем с болтов гравёрные шайбы.
Отвернув крепёж, снимаем гравёрные шайбы
Специальным съёмником или подходящей наставкой выбиваем полуось из корпуса ЗМ.
При помощи ударного съёмника выбиваем полуось из чулка заднего моста
При помощи отвёртки, раздвижных пассатижей или другого подходящего инструмента вынимаем старый сальник.
При помощи клещей извлекаем из чулка сальник полуоси
Новое манжетное уплотнение устанавливает с применением подходящей оправки.
Новую манжету устанавливают при помощи подходящей наставки
Слегка смазываем рабочую поверхность сальника Литолом и монтируем полуось обратно.

Видео: замена роликоподшипника полуоси «Жигулей»

Замена сальника хвостовика

Чтобы заменить манжету конички потребуется следующий перечень инструментов:

торцовый ключ на 13 и на 17;
головка на 24;
вороток;
динамометрический ключ;
ёмкость для слива масла;
шестигранник по размеру маслозаливной пробки;
раздвижные пассатижи.

Замену сальника производим на эстакаде следующим образом:

Ставим авто на ручной тормоз.
Выкручиваем сливную пробку картера ЗМ и сливаем смазку в подготовленную ёмкость.
Отвернув пробку, сливаем масло из заднего моста
Отворачиванием четырех гайки, крепится кардан к фланцу редуктора и отводим сам кардан в сторону.
Для разъединения кардана и фланца заднего моста отворачиваем соответствующее крепление
Откручиваем гайку хвостовика.
Гайку крепления фланца откручиваем ключом или головкой на 24
Демонтируем фланец и шайбу.
Снимаем с хвостовика фланец вместе с шайбой
Плоской отвёрткой или другим инструментом зацепляем сальник и достаём его из редуктора.
Клещами извлекаем старый сальник из редуктора
Новое манжетное уплотнение устанавливает с использованием наставки, после чего собираем всё обратно.
Для установки сальника используем подходящую по размеру наставку
Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н. м.
Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н.м

Из личного опыта могу сказать следующее: если масло из редуктора не «льётся рекой», то не стоит спешить с заменой сальника. Между подшипниками ведущей шестерни конструкцией предусмотрена установка распорной втулки, которая во время заворачивания гайки хвостовика сжимается, обеспечивая необходимый преднатяг подшипников. При замене манжетного уплотнения, гайка отворачивается, а при ее затяжке втулка уже не в состоянии выполняет свою функцию и по-хорошему ее нужно заменить, но для этого требуется разобрать редуктор, чего практически никто не делает.В результате гайка конички со временем будет отпускаться, как бы её ни затягивали.

Таблица: параметры сальников заднего моста ВАЗ 2106

Замена прокладки редуктора

Сливаем масло с ЗМ.
Повторяем п. 1–5 по замене полуосевой манжеты, демонтируя полуоси с сторон.
Разъединяем кардан и фланец РЗМ.
Головкой с воротком или трещоткой срываем и отворачиваем крепление редуктора к корпусу.
Редуктор крепится к чулку болтами, отворачиваем их
Аккуратно демонтируем редуктор, учитывая, что его вес составляет более 10 кг.
Отвернув крепление механизма, снимаем его с автомобиля
Плоскость редуктора и чулка, соприкасающиеся между собой, очищаем от загрязнений.Возможно, придётся удалить ножом старую прокладку.
Устанавливаем новый уплотнитель и собираем ЗМ в обратную обратную.
После очистки поверхности установить новую прокладку

Замена подшипника полуоси

Процедура замены подшипника полуоси на «шестёрке» — мероприятие довольно трудоёмкое. Помимо самого шарикоподшипника и новой втулки потребляются следующие инструменты:

вороток;
головка на 17;
молоток;
плоская отвёртка;
зубило;
болгарка;
паяльная лампа или газовая горелка.

Процесс замены подшипника состоит из следующих шагов:

Повторяем п. 1–5 по замене манжеты полуоси.
После того как полуось будет снята, зажимаем её в тисах.
При помощи болгарки разрезаем втулку.
Болгаркой разрезаем втулку
Наставляем на кольцо зубило и наносим по нему удары молотком.
Втулку разбиваем при помощи молотка и зубила
Подходящей наставкой, например, отрезком трубы, сбиваем подшипник с полуоси.В крайнем случае разрезаем, а затем раскалываем внешнее кольцо и сбиваем внутреннее.
Сбиваем подшипник с полуоси, наставляя на него деревянный брусок и нанося удары молотком
Путём внешнего осмотра полуоси, можно ли эксплуатировать её и дальше. Если на шлицах либо в месте монтажа подшипника есть следы износа, то полуось меняем на исправную.
После снятия подшипника нужно обязательно проверить полуось на предмет повреждений и деформации
Перед запрессовкой нового подшипника снимаем с него пыльник и набиваем смазку Литол-24, после чего ставим пыльник обратно.
Набиваем в подшипник смазку Литол-24 или ей подобную
Смазываем посадочное место под подшипник.
Посадочное место под подшипник также смазываем
Устанавливаем деталь пыльником к фланцу, используя подходящую наставку.
Для установки втулки греем её газовой горелкой, пока она не покроется белым налётом.
Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой
Зажимаем втулку клещами и накидываем на полуось.
Для максимально плотной посадки втулки к подшипнику, забиваем её молотком и даём остыть.
Когда втулка будет насажена, даём время ей остыть
Сборку производим в обратном порядке.

Во время замены полуосевого подшипника, новый сальник необходимо установить даже в том случае, если до этого не было признаков течи масла.

В моей практике применён способ демонтажа подшипника посредством его системы газовой горелкой.После тщательного прогрева, полуось ударялась о землю или деревянный брус шлицевой стороной и подшипник сбивался. Однако при таком способе необходимо быть аккуратным, поскольку в процессе системы подшипника также нагревается смазка внутри него. При попытке сбить деталь с полуоси, горячее смазывающее вещество легко попасть на руки. Поэтому, демонтируя подшипник путём, следует ввести его в систему.

Ремонт редуктора

Ремонт РЗМ ВАЗ 2106 работает при замене главной пары, неисправностях подшипников хвостовика или шестерён дифференциала.В этом случае редуктора требуется демонтировать, разобрать и провести деффектовку предыдущей заменой неисправных элементов, а после собрать и отрегулировать узел. Для разборки понадобится следующий перечень инструментов:

набор гаечных ключей;
молоток;
съёмник подшипников.

Процедуру выполняем в таком порядке:

После демонтажа редуктора зажимаем его в тисках.
Ключом на 10 откручиваем крепление и снимаем фиксирующие скобы гаек обоих подшипников.
Стопорная пластина удерживается болтом, отворачиваем его и снимаем саму пластину
Делаем отметки на бугелях бородком, чтобы избежать путаницы при сборке.
Крышки подшипников помечаем бородком
Откручиваем болты крышек.
Ключом на 17 откручиваем крепление крышки подшипника и вынимаем болты
Снимаем бугели, гайки и кольца подшипников.
Достаём из корпуса регулировочную гайку
Достаём из корпуса РЗМ ведомую шестерню вместе с дифференциалом.
Из корпуса редуктора вынимаем коробку дифференциала с ведомой шестернёй
Вынимаем хвостовик хвостовик с роликоподшипником.
Из картера вынимаем коническую шестерню вместе с подшипником
Распорная втулка остаётся внутри картера либо на самом валу, снимаем её.
Снимаем с ведущей шестерни распорную втулку
Оцениваем состояние внутреннего подшипника. Если сепаратор или ролики имеют повреждения, демонтируем деталь, сбивая ее с вала шестерни бородком.
Выколоткой сбиваем задний подшипник
Под подшипником стоит кольцо, снимаем его с вала.
Снимаем с вала регулировочное кольцо
Поддеваем и извлекаем из копуса манжету и достаём шайбу маслоотражателя.
Вынимаем из корпуса редуктора маслоотражатель
Вынимаем второй подшипник ведущей шестерни. Он также подлежит замене в случае видимых повреждений.
Вынимаем из редуктора подшипник
Внешние кольца обоих подшипников выбиваем подходящей наставкой.
Выколоткой выбиваем наружную обойму переднего подшипника
При необходимости замены подшипников дифференциала, демонтируем их съёмником. Процедуру можно выполнить также зубилом.
Демонтируем подшипник с коробки дифференциала при помощи съёмника
Для снятия планетарной шестерни фиксируем коробу дифференциала в тисах и отворачиваем крепление.
Дифференциал крепится к ведомой шестерне при помощи восьми болтов, отворачиваем их
Чтобы сбить шестерню достаточно несколько раз ударить по ней пластмассовым молотком.
Сбиваем шестерню молотком с пластмассовым бойком
Достаём из коробки дифференциала ось сателлитов.
Вынимаем из коробки ось сателлитов
Вынимаем сателлиты.
Достаём из коробки сателлиты дифференциала
Извлекаем шестерни полуосей и шайбы.
Вынимаем полуосевые шестерни и шайбы

Без полной разборки редуктора выполнить деффектовку узла.

Проверка состояния элементов

Для оценки состояния деталей редуктора очищаем их от остатков масла, возможно, стружки.Элементы промываем в солярке или керосине, после чего внимательно осматриваем их:

главная пара не должна иметь следового износа либо поврежденных зубьев. В случае обратной шестерни необходимо заменить;
При повреждении шестерён главной пары, меняем их комплектом таким же передаточным числом
осматриваем шестерни полуосей и сателлитов, а также их посадочные места. Повреждённые элементы заменяем;
же таким образом оцениваем состояние шайб под шестерни полуосей.Если имеются изъяны, которые не удаляются наждачной бумагой, меняем шайбы на новые;
проверяем корпус дифференциала и редуктора на предмет повреждений любого характера. Если требуется, производим их замену.

Талица: размеры подшипников заднего моста

Сборка и регулировка РЗМ

Правильная сборка и регулировка — наиболее ответственные этапы в процессе ремонта редуктора и в целом заднего моста. От этих процедур зависит корректная работа механизма и продолжительность его эксплуатации.Собираем узел следующим образом:

Наставкой насаживаем новые подшипники дифференциала.
Внутрь коробки ставим все составляющие смазав их трансмиссионным маслом.
Перемещаем шестерни и вставляем ось сателлитов.
Проверяем осевой зазор каждой из шестерён. Если он больше 0,1 мм, то подбираем более толстые шайбы. Шестерни следует заменить с помощью последних не удаётся устранить зазор.
Шестерни дифференциала должны вращаться от руки
Монтируем внешние кольца подшипников ведущей шестерни в корпусе узла.
С помощью подходящей наставки запрессовываем наружную обойму подшипника конической шестерни
Чтобы правильно установить коничку и планетарку друг относительно друга, подбираем толщину регулировочной шайбы. Для облегчения этого процесса применяем старый хвостовик, которому привариваем металлическую пластину 80 мм * 50 мм.
Из старой ведущей шестерни изготавливаем приспособление для регулировки зацепления шестерён главной пары
Накидываем подшипник на вал и вставляем в корпус.Ставим второй подшипник и фланец, зажимая гайку с моментом 7,9–9,8 Нм. Зажимаем РЗМ в тисах таким образом, как это показано на фото. На места прилегания подшипников дифференциала помещаем металлическую линейку или пруток.
Посредством щупов определяем расстояние между коничкой и используемым инструментом.
Замеряем зазор между приспособлением и металлическим стержнем
Согласно полученным значениям, а также тем, что указано на валу шестерни, рассчитываем регулировочную шайбу.Если зазор получился 2,9 мм, то значение на шестерне составляет -8 (сотые милли миллиметра), то шайбу нужно установить толщиной 2,9 — (- 0,08) = 2,98 мм.
На ведущей шестерне указывается отклонение от номинального значения
Устанавливаем на коничку шайбу и подшипник.
Устанавливаем на вал шестерни регулировочное кольцо и насаживаем сам подшипник
Помещаем малую шестерню в корпус и надеваем новую втулку, подшипник, маслоотражающую шайбу, монтируем манжету и фланец.
Зажимаем фланец динамометрическим ключом усилием 12 кгс * м.
Чтобы подшипники хвостовика были затянуты правильно, проверяем момент их вращения динамометром: значение должно быть около 7,9–9,5 кгс. При меньших показателях гайку подтягиваем ещё, осуществляя контроль момента затяжки, чтобы он не был более 26 кгс * м.
Момент проворачивания фланца должен составлять 9,5 кгс
Ставим ведомую шестерню с коробкой в корпус и крепим крышки подшипников.
Из металла вырезаем пластину ширины 49,5 мм для проворачивания регулировочных гаек.
Вырезаем металлическую пластину для регулировки дифференциала
Немного подкручиваем гайку возле ведомой шестерни, убирая зазор между хвостовиком.
Закручиваем аналогичную гайку с другой стороны.
Ещё слегка зажимаем гайку возле ведомой шестерни, подбирая боковой зазор между коничкой 0,08–0,13 мм.
Для установки преднатяга подшипников зажимаем гайки до тех пор, пока крышки подшипников не разойдутся на 0,2 мм, что можно определить штангенциркулем.
Замеряем между крышками штангенциркулем
В ходе регулировки одновременно проверяем зазор между хвостовиком и планетаркой, а также зажатие подшипников. Если с одной стороны производится подтягивание гайки, то с другой стороны отпустить деталь на такой же угол.
Когда регулировка будет завершена, установить все ранее демонтированные элементы и крепим редуктор к чулку.

Видео: ремонт заднего редуктора на «шестёрке»

Не так давно мне пришлось ремонтировать редуктор своими силами.В связи с тем, что специальные инструменты у меня нет, как, впрочем, и у многих владельцев «Жигулей», а покупать их для одноразовой процедуры будет стоить недёшево, регулировку пришлось проводить подручными инструментами. Установку правильного положения конической и планетарной шестерён я производил по пятну контакта. Регулировка взаимного положения шестерён я производил подбором шайб на коничке, а также соответствующим гаек подшипников дифференциала смещал вместе с ведомой шестернёй в ту или иную сторону. Для определения пятна контакта я использовал обычную краску в аэрозоле, распыляя её на зубья планетарной шестерни. После ее прокручивания на зубьях оставшиеся пятна, соответствующие места соприкосновения шестерён. Процедура хоть и требует больших временных затрат, но позволяет точно выставить взаимное положение шестерён. Зазор между ними я имел также без специальных инструментов: делал его минимальным, но при этом не было закусывание, т. е. зубья шестерён друг на друга попадать не должны.

Для определения пятна контакта между шестернями главной пары можно использовать краску

Для понимания того, как регулировать шестерни по пятну контакта, следует использовать к приведённому ниже изображению.

В зависимости от положения конической и планетарной шестерён, пятно контакта будет отличаться

Масло в задний мост

На ВАЗ 2106 трение внутренних элементов заднего моста снижается посредством трансмиссионного масла класса вязкости GL5 85W-90. Объём вещества составляет 1,3 л. Подобных масел сегодня существует немало, но для «Жигулей» можно использовать менее дорогое, например, ТАД-17.

Менять смазку в заднем мосту рекомендуется через каждые 50 тыс. Руб. км. пробега.

В задний мост ВАЗ 2106 можно заливать масло ТАД-17

Проверка уровня и доливка масла

Автомобиль устанавливаем на ровную площадку.
Отворачиваем маслозаливную пробку и оцениваем пальцем уровень масла: он должен быть на уровне нижней кромки заливного отверстия.
Проверить уровень масла в ЗМ можно пальцем, открутив заливное отверстие
Если требуется, производим доливку при помощи специального шприца до необходимого объёма, после чего заворачиваем пробку и вытираем подтёки ветошью.
Для заливки масла следует использовать специальный шприц

Если масло требуется заменить, то попросту сливаем его в подходящую тару, давая хорошо стечь, а после заливаем новое в нужном объёме.

ВАЗ-2106 () (2106, 21061, 21062, 21063, 21064, 21065-01, 21066) — описание, характеристики, история.

Модификации

ВАЗ-21061 — с двигателем рабочим объемом 1,45л мощностью 71,5 л.с .;
ВАЗ-21063 — с двигателем объемом 1,3 л мощностью 63,5 л.с.

Двигатель.

Мод.ВАЗ-2106, бензиновый, рядный, 4-х цил., 79×80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л .с.) при 5400 об / мин, крутящий момент 116 Н-м (11,8 кгс-м) при 3000 об / мин.

Карбюратор 2107-1107010-20. Воздушный фильтр — со сменным фильтрующим элементом.Система охлаждения — с электровентилятором, автоматически включающимся и отключающимся.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной нажимной пружиной, привод выключения — гидравлический. Коробка передач — мод.2106 или 2106-10, 4-х ступ. с синхронизаторами на передачех переднего хода. Передат. числа коробки передач мод. 2106; 1-3,24; II-1,98; III-1,29; IV-1,0; ЗХ-3,34. То же, мод. 2106-10: I-3,67; II- 2,10; III, 36; IV-1,00; ЗХ-3,53. Карданная передача — два последовательных карданных вала с промежуточной опорой.Главная — гипоидная, передача передат. число — 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса — дисковые, обод 5J-13. крепление на 4 болтах. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: передних — 1,6. задних- 1,9 кгс / см.кв.То же, в шинах 175 / 70R13: передних — 1,7, задних — 2,0 кгс / см.кв. Число колес 4 + 1.

Подвеска.

Передняя — независимая, поперечный рычаг, с цилиндрическими пружинами, амортизаторами и стабилизатором поперечной устойчивости.Задняя — зависимая, с цилиндрическими пружинами, амортизаторами, четырьмя продольными и одной поперечной штангами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — с механическим приводом на задние тормозные механизмы. Запаской тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — глобоидальный червяк и ролик. Передат. число — 16.4.

Электрооборудование.

Напряжение 12В, ак. батарея 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения РР380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания Б1 17 или Б1 17-А, свечи зажигания А17-Д8, А17-ДВР, FE65P или FE65PR (Югославия).

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 39 л, бензин АИ-93,
система охлаждения — 9,9 л, тосол А-40 или А-65,
система двигателя — 3,75 л смазки, М-6 / 12Г, при температурех от плюс 45 до минус 20 ° С.
М-5 / l0Г, при температурах от плюс 30 до минус 30 ° С,
картер рулевого механизма — 0,215 л, ТАД-17И,
картер ведущего моста — 1,3 л. ТАД-17И,
картер коробки передач — 1,35 л, ТАД-17И,
система гидропривода тормозов — 0,66 л, жидкость «Томь», «Роса»,
система гидропривода выключения сцепления — 0,2 л, жидкость «Томь», «Роса»,

амортизаторы:
передние — 2×0,12 л,
задние — 2×0,195 л,

амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Двигатель — 117,
коробка передач с картером сцепления — 26,
кузов в сборе без сидений — 275,
задний мост в сборе — 53,
колесо с шиной — 15.

радиатор — 5,7.

Автомобильные схемы

Схемы основных систем и механизмов автомобиля — кузова, двигателя, карбюратора, инжектора, подвески, рулевого управления, тормозов, электрооборудования и пр.

Стартер, схемы подключения, устройство Схема подключения стартера 35.3708 автомобиля Нива 21213 Схема соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107 Схема подключения стартер 5712.3708 автомобилей ВАЗ 21083, 21093, 21099 Схема стартера 2109.3708 автомобилей ВАЗ 21083, 21093, 21099

Еще статьи и схемы стартеров автомобилей ВАЗ в рубрике: «Стартеры автомобилей ВАЗ» .

Генератор автомобиля, схемы

Еще статьи и схемы генераторов автомобилей ВАЗ на странице: «Генераторы автомобилей ВАЗ» .

Система зажигания автомобилей ВАЗ 2104, 2105, 2107 схема контактной системы зажигания автомобилей ВАЗ 2105, 2107 Схема контактной системы зажигания ВАЗ 2105, 2107.

2104 Электрооборудование автомобиля, схемы Провода и плата заднего фонаря ВАЗ 2107 схема включения печки 2108, 2109, 21099 с низкой панелью Схема включения наружного освещения автомобиля ВАЗ 2105 провода щитка приборов автомобилей ВАЗ 21083, 21093, 21099 с «высокой» панелью приборов электрическая схема включения указателей поворота и аварийной сигнализации ВАЗ 2106, 21061 электрическая схема включения звукового сигнала (гудка) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 схема катушка зажигания Б-117А, устройство провода задних фонарей автомобиля ВАЗ 2105 (21051, 21053) Кузов автомобиля, схемы

Тормозная система автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их модификаций

ручник, стояночная тормозная система ВАЗ 2105, 2107, схема задний тормозной цилиндрик 2101-2107, старого образца

Еще больше автомобильных схем в категории: «Схемы».

Ремонт ВАЗ 2106 (Жигули): Задний мост

Руководства по ремонту
Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г. в.
Задний мост

Задний мост в разрезе

Описание конструкции

Задний мост автомобиля выполнен в виде пустотелой балки, к торцам приварены фланцы с посадочными местами под подшипники для полуосей приварены фланцы с посадочными отверстиями под подшипники для полуосей .В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам.

Задний мост у всех «классических» автомобилей ВАЗ (кроме полноприводных моделей) унифицированный и в зависимости от модели может комплектоваться редуктором с передаточным числом 3,9 или 4,1.

Ведущая и ведомые шестерни редуктора подбираются парами и при повреждении хотя бы одной из них — заменяются в комплекте.

Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни втулка деформируется, предварительный натяг в подшипниках.

Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках.Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемы нижних подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями.

Полуось внутренняя концом входит в шлицевое отверстие полуосевой шестерни, наружным опирающимся на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки.В гнезде балки установлена мост манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом.

К фланцу полуоси двумя направляющими штифтами крепится тормозной барабан.

Для заливки и слива масла установлены две пробки с конической резьбой.

Скачать информацию со страницы

↓ Комментарии ↓

1.Общие сведения
1.0 Общие сведения 1.1 Техника безопасности

3.Двигатель
3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя
4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

7. Система выпуска отработавших газов
7.0 Система выпуска отработавших газов 7.1 Замена системы деталей выпуска

10. Карданная передача
10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

12. Передняя подвеска
12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

15. Тормозная система
15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения
16.0 Общие сведения 16.1. Проверка цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительных блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

18. Система отопления и вентиляции
18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

20. Приложения
20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ – 2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Автосервисы по ремонту ВАЗ 2106 г.Уфа

сложного перекоса кузова иномарок 9085 дверь автомобиля в сборе — замена с подгонкой по проему й 500 9085 панели задней Замена одной петли капота капота снять / поставить / разобрать / собрать / отрегулировать облицовка

установка автомобиля на стапель	1000
устранение несложного перекоса кузова автомобиля	4000
устранение перекоса 9085 9085 кузова авто средней сложности
12000
снятие переднего бампера автомобиля в сборе	800
установка переднего бампера автомобиля в сборе	800
					9085 установка заднего бампера автомобиля в сборе	800
задний бампер разборка	500
бампер автомобиля задний — собрать	500
передний бампер	500	500	бампер автомобиля передний — собрать	500
брызговик автомобиля пластик снятие	150
установка задних дверных брызговиков пластик	150
установка передних брызговиков пластика		разобрать, собрать под окраску	1000
дверь автомобиля задняя — разобрать, собрать под окраску	1000
дверь иномарок передняя, задняя — замена с переборкой арматуры	1500
1500
зеркало иномарок боковое без электропривода — замена	1000
зеркало иномарок боковое с электроприводом -замена кле	1000
500
молдинг двери автомобиля на пистонах — замена	500
замен решетки радиатора автомобиля	150
подкрылок кузова снятие автомобиля	установка подкрытие	500
Замена передней фары	500
Замена задней фары	500
Замена капота автомобиля	1000	1000
Замена капота	1000 907 багажника автомобиля	1000 907 подгонкой по проему	1500
Замена крышки багажника автомобиля с подгонкой по проему	1500
Замена крыла переднего съемного	850
Замена авто сборе 9	без люка в сборе 9	Замена крыши автомобиля с люком в сборе	13000
Замена лонжерона переднего сговиком	7500
Замена лонжерона переднего с брызговиком частично	3500
автомобиля			908
Замена панели задней части	4000
Замена передней панели авто в сборе	4000
Частичная замена передней панели автомобиля	4000
Замена порога боковины авто в сборе	5750	5750	Частичная замена порога боковины автомобили	4000
Замена стойки средней с частью порога в сборе	10500
Частичная замена стойки авто средней частью порога	6500
Восстановление помутневших пластик овых фар иномарок	800
Восстановление помутневших пластиковых фонарей автомобиля	800
Абразивная полировка кузова автомобиля	8000
Защитная полировка и полировка кузова 153000
	907 1000
Регулировка положения / зазоров капота автомобиля	400
Молдинг / накладка капота снять / заменить	400
Трос защелки замка капота снять / поставить / замена	500
1700
Замена двух петель капота	2200
Шумоизоляция капота снять / поставить / заменить	400
Уплотнитель капота13	снять / 200 907 15
Амортизатор капота один снять / поставить / замена	200
Амортизатор капота пара снять / поставить / заменить	400
Крюк / замена защелка капота снять / поставить /	400
3800
Облицовка переднего бампера снять / поставить	1300
один Усилитель переднего бампера13 снять / поставить	1600
1600
Кронштейн облицовки переднего бампера обе замены	1700
Абсорбер переднего бампера один замена	1700
Абсорбер переднего бампера
Абсорбер переднего бампера замена 17	907 907 поставить / замена	1400
Противотуманная фара ПТФ передняя обе снять / поставить / заменить	1700
Облицовка переднего бампера снять / поставить / разобрать / собрать / заменить	2800

Схемаоборудования , 21061, 21063, 21065 выпуска 1988-2001 гг.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

передние фонари
боковые указатели поворота
аккумуляторная батарея
реле лампы сигнализатора заряда аккумуляторной батареи
реле включения ближнего света фар
реле включения дальнего света фар
стартер
генератор
наружные фары
внутренние фары
датчик включения электродвигателя вентилятора
электродвигатель вентилятора системы охлаждения двигателя
звуковой сигнал
катушка зажигания
распределитель зажигания
свечи зажигания
электромагнитный клапан карбюратора
датчик указателя температуры охлаждающей жидкости
подкапотная лампа
выключатель заднего света
датчик указателя давления масла
датчик сигнализатора недостаточного давления масла
датчик сигнализатора недостаточного уровня тормозной жидкости
моторедуктор очистителя ветрового стекла
коммутатор *
электродвигатель омывателя ветрового стекла
реле включения электродвигателя вентилятора **
регулятор напряжения
реле-прерыватель очистителя ветрового стекла
дополнительный блок предохранителей
основной блок предохранителей
реле-прерыватель аварийной сигнализации и указателей поворота
реле включения обогрева заднего стекла ***
выключатель стоп-сигнала
штепсельная розетка для переносной лампы ****
добавочный резистор электродвигателя отопителя
электродвигатель отопителя
переключатель электродвигателя отопителя
часы
лампа освещения вещевого ящика
прикуриватель
выключатель аварийной сигнализации
регулятор освещения приборов
лампа сигнализатора уровня тормозной жидкости
трехрычажный переключатель
выключатель зажигания
выключатель обогрева заднего стекла ***
выключатель заднего противотуманного фонаря
выключатель наружного освещения
выключатели плафонов, расположенные в стойках передних дверей
моторедукторы электростеклоподъемников передних дверей ***
выключатели плафонов, расположенные в стойках задних дверей
выключатель контрольной лампы стояночного тормоза
плафоны освещения салона
указатель уровня топлива с сигнализатором резерва
указатель температуры охлаждающей жидкости
указатель давления масла с сигнализатором недостаточного давления
тахометр
лампа сигнализатора стояночного тормоза
лампа сигнализатора заряда аккумуляторной батареи
лампа сигнализатора воздушной заслонки карбюратора
контрольная лампа габаритного света
лампа сигнализатора указателей поворота
лампа сигнализатора дальнего света фар
спидометр
выключатель сигнализатора воздушной заслонки карбюратора
переключатель электростеклоподъемника левой передней двери ***
реле включения электростеклоподъемников передних дверей ***
переключатель электростеклоподъемника правой передней двери ***
задние фонари
фонари освещения номерного знака
датчик указателя уровня и резерва топлива
колодки, подключаемые к элементу обогрева заднего стекла ***
лампа освещения багажника
задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить ее на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

а — коммутатора
б — датчик-распределителя зажигания
в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
г — реле прерывателя аварийной сигнализации и указателей поворота
д — трехрычажного переключателя

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчик-выключатель 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяемый датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Ремонт Редуктора Ваз 2106 — Скорая помощь для авто

Взаимодействие с другими людьми

Редуктор заднего моста на Газель, ВАЗ 2107 и 2106 — оттенки отечественного автопрома

7 сентября 2020 г. — 06:06

Конструкция, в основном, одинакова, так как особо-то там ничего и не изменишь.Это система шестеренок и валов, соединенных в определенном порядке. Отличие состоит в передаточном числе — коэффициенте, исчисляемом в процессе деления количества зубьев ведомой (большой) шестерни на их количество у ведущей (маленькой). Считать, правда, ничего уже не надо, так как в технических характеристиках автомобиля указаны все параметры. Чем больше грузоподъемность машины, тем выше и передаточное число. Так, например, у редуктора заднего моста ВАЗ-2106 и ВАЗ-2107 оно составляет 3, 9, у Газели — 4, 55.

Если и дальше в качестве сравнения использовать вышеназванные модели автомобилей, то и тут большая разницы в строении редукторов мы вряд ли найдем. В каждом из них используется гипоидная передача (зубья шестеренок располагаются друг к другу под определенным углом, лучшее сцепление, отсутствие посторонних шумов и минимальный износ металла) и межколесный дифференциал в виде планетарного редуктора (распределяющий крутящий момент между колесами заднего моста). Но, если в моделях Волжского автозавода действует классическая схема, когда при изменении движения поступающий момент направляется в сторону колеса с меньшей нагрузкой, в редукторе заднего моста Газели может работать самоблокирующийся дифференциал или электронная блокировка.

На Газель возможна установка подобного узла от «родственного» Соболя, и автомобиль получит за счет этой определенной «резвость», но срок износа сократится.

Имея качество навыков обслуживания легковых машин, опытный автолюбитель без особых проблем сможет провести диагностику и ремонт редуктора заднего моста «классики» Волжского автозавода. А вот с Газелью уже труднее. Лучше доверить все необходимые манипуляции опытному автослесарю. Это связано еще и с такой проблемой, как снятие заливной пробки заднего моста.Без специальных приспособлений даже такая мелочь превращается в непосильную задачу.

Похожие публикации
