Генератор ВАЗ 2107 не дает зарядку, что делать?

Современный автомобиль оснащен большим количеством электро-оборудования разного назначения которое питается от бортовой сети. Когда двигатель работает в автомобиле ВАЗ 2107 напряжение выдается генератором переменного тока. Генератор выдает напряжение при работающем двигателе, в действие его приводит шкив, при помощи клинового ремня. В период эксплуатации появляется естественный износ деталей, вследствие может понадобится ремонт агрегата.

Автомобили ВАЗ 2107 выпускаются с генератором одного из двух видов: модель 9412.3701 или 372.3701. Первая более поздняя версия, отличается она от предыдущей следующими элементами:

1. Крыльчатка охлаждения устройства находится внутри, что значительно обеспечивает ей большую эффективность.
2. Блок выпрямителя находится снаружи на задней крышке и защищен пластиковым корпусом.
3. Диаметр контактных колец уменьшен, что обеспечивает уменьшенный износ щеток.

Внешние неисправности генератора

Диагностировать опытному водителю отказ электрооборудования автомобиля не составит особой сложности. Генератор дает напряжение, которое необходимо для зарядки аккумуляторной батареи и поддержания напряжения для всех приборов. Его напряжение — 14 В, которое можно измерить выводах, например мультиметром .

Если нет зарядки, то генератор выдает напряжение меньше 11.5 вольт, тогда необходимо первым делом проверить степень натяжения приводного ремня, не исключено что он проскальзывает. Обычно при этом вы услышите характерный свист, который исчезнет при подтягивании ремня. Если шумы не пропадают, вам необходимо произвести замену изношенного клинового ремня и проверить в каком состояние подшипники ротора.

Снятие генератора

Для полной проверки генератора его необходимо снять с автомобиля ВАЗ 2107 и разобрать его. Вам понадобится руководства по ремонту машины, разработанного производителем. Важно перед всеми выполняемыми работами с электро сетью автомобиля, нужно отключить аккумулятор, чтобы не произошло короткого замыкания на массу.

Генератор снимается в следующем порядке:

1. Машина устанавливается на подъемник или смотровую яму, с нее демонтируется защита и брызговик слева.
2. От электрогенератора отсоединяются провода и откручивается гайка натяжителя.
3. Снимается ремень со шкивов.
4. Откручиваете гайку крепления устройства и вытаскиваем болт из отверстия.

После всех этих манипуляций вынимаем генератор из под капота. Очищаем от загрязнений при помощи кисти и ветоши, осматриваем на предмет наличия внешних повреждений. Это не даст никаких гарантий что вы обнаружите неисправность, но покачав вал ротора из стороны в сторону можно определить люфт в подшипниках и их износ.

Проверка генератора

Разборка производится в следующем порядке:

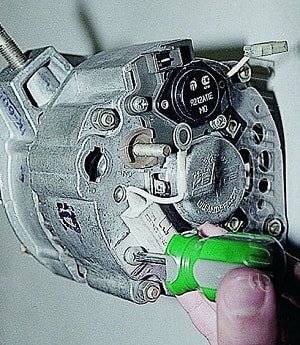

1. Откручиваем регулятор напряжения и блок выпрямителей.
2. С помощью ключа на «8» разбираем корпус, снимаем заднюю крышку. Генератор разделяется на несколько частей.
3. Производим демонтаж щеточного узла и подшипника. Если длина щеток менее 5 мм, то их нужно заменить.
4. Снимаем шкив с ротора, зажав его в тисках.
5. После всего этого вынимаем вал из подшипника и проверяем его.

Используем мультиметр в режиме проверки сопротивления. Необходимо прозвонить на отсутствии обрывов в обмотках ротора и статора, а также чтобы не было межвиткового замыкания. Далее проверяем на исправность регулятор напряжения генератора ВАЗ 2107.

В случае если вы выявили большое количество неисправностей, устранение их не имеет смысла, дешевле купить новый.

Генератор не дает зарядку аккумулятора ВАЗ, поиск неисправностей: Видео

Генератор на ВАЗ 2107 не дает зарядку!!!

А аккумулятор пробовали менять? Может, там замыкание в пластинах.

а когда машина заведена и работает клеймы пробывала снимать? если глохнет значит зарядка неидет а если он работает дело в аккумуляторе. . может в провадах..

АКБ или проводку глядеть надо

Электрика на кол.

новый-не значит хороший

>электрик руками развел значит это не электрик. ищите другого, пусть он найдет где плохой контакт, но скорее всего окислилась масса АКБ

в панели приборов есть индикатор зарядка красный с нарисованым акумом так вот блять эти хитрые инжэнеры так сделали шо если лампочка в нём перегорела зарядка не идёт … сам сука мучался пока не нашёл поэтому стока не нормативной лексики))))))))))))

Что сгорело конкретно в генераторе? может у вас просто интегралки горят. Желательно на стенд генератор

Ваз 2107 генератор неисправности, фото, видео.

Бывает так, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка аккумулятора ВАЗ 2107. Отсутствие, или плохой заряд определяется отсоединением одной из клемм при работающем двигателе. Если автомобиль начнет глохнуть или двигатель станет работать неустойчиво, то зарядки нет. Есть несколько причин, по которым генератор дает слабую зарядку или не заряжает совсем.

Из-за чего генератор не дает зарядку на ВАЗ 2107?

1. Износ щеток генератора. Нормальная длина щеток генератора должна быть, минимум, 12 мм. Если при измерениях их длина оказалась меньше номинального значения, то щетки нужно заменить новыми.
2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов тоже может стать причиной недостаточной зарядка. Проверить состояние диодного моста можно с помощью простого тестера с лампой. Все диоды работают, как проводники тока, только в одном единственном направлении.Получается, что если менять полярность подключения, лампа будет то гореть, то не гореть.
3. Возможно, нет зарядки на ВАЗ 2107, потому что неисправно реле напряжения (таблетка) или , как его правильно называют — реле-регулятор напряжения. Это небольшое устройство держит напряжение на значениях от 13 до 14 вольт при разной частоте вращения генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеряется вольтметром при работающем двигателей), то можно смело заявлять о неисправности реле. Если плохая зарядка аккумулятора ВАЗ 2107 вызвана по этой причине, то замените реле напряжения новым. Но прежде чем отправляться за его покупкой, рекомендуется взять с собой вольтметр и проверять работу реле прямо возле магазина, потому как особенности зарядки аккумулятора на разных автомобилях индивидуальны и оно может не подойти вам, будучи исправным. Кроме того, брак реле напряжения – явление очень частое.
4. Эту причину, разумнее было поставить третьим местом, но так как её выявление требует навыки электрика, её выделяют отдельно. Бывает, но редко, что генератор дает слабую зарядку из-за неисправностей обмоток статора и ротора. Таковыми могут быть:  между фазные  замыкания или обрыв фазы. Ремонт генератора, в этом случае, рекомендуется поручить обученному электрику.

Генератор на ВАЗ 2107 не дает зарядку

Автор статьи
12 июня 2014

Генератор – главный источник электроэнергии в автомобиле. Если он неисправен, то на одном аккумуляторе уехать далеко не удастся, так как подзаряжать его будет нечему.

Что же делать, если генератор на ВАЗ 2107 не дает зарядку? В этом и других вопросах давайте попробуем разобраться.

Тип генератора ВАЗ 2107

Конкретно на этой модели автомобиля установлен генератор переменного тока модели 372.3701 со встроенным выпрямителем. В таком генераторе в качестве возбудителя выступает тот же электромагнит (то есть это своего рода «редуктор тока»). Если на такой генератор не будет вообще подаваться никакого напряжения, то и генерировать он ничего не будет. По типу этот генератор является трехфазным и синхронным.

Состоит генератор для ВАЗ 2107 из ротора, статора, а также корпуса из алюминиевого сплава.

Генератор не заряжает?

Если при работающем двигателе не происходит зарядки аккумулятора или на его выводах не генерируется выходного напряжения – значит в нём произошла поломка. Причин этому может быть масса: от перегоревших выпрямительных мостов, до обмотки.

Прежде чем снимать генератор, нужно убедиться в том, что проблема именно в нём. Зачастую виновником такой поломки на ВАЗ 2107 бывает реле-регулятор, которое контролирует уровень напряжения в бортовой сети. Это устройство чаще всего располагается внутри салона, под приборной панелью.

Через это реле проходит напряжение с аккумулятора на электромагниты генератора (если при этом реле работать не будет, то и генератор никакой энергии генерировать не будет). Если же напряжение проходит на генератор, а он в свою очередь ничего не генерирует, то проблема может быть в диодах, ведь именно они питают обмотку возбуждения. Если это действительно так, то в салоне будет постоянно гореть лампочка зарядки аккумулятора.

Помимо всего вышесказанного, прежде чем снимать генератор, нужно проверить, какое напряжение имеется в общей бортовой сети. Если оно ниже нормы, значит в системе, вероятно, произошло короткое замыкание (при этом может греться проводка).

Также не следует забывать и о том, что ремень, передающий движение от шкива двигателя к генератору, от времени растягивается. Бывает, что ремень просто скользит по шкиву и генератор не вращается.

Все же не дает зарядку?

Снимать генератор с ВАЗ 2107 достаточно проблематично – лучше всего это делать снизу:

• Сперва придётся открутить защитный пыльник, поэтому лучше поставить авто на яму или приподнять домкратом.
• Приступая к снятию генератора первым делом отключаем массу, так как пока человек будет возиться с генератором, авто может сгореть при коротком замыкании.
• Когда масса отключена, можно скинуть все провода с генератора (важно только запомнить, где и какой был – можете сфотографировать).
• Далее останется ключом на 17 открутить гайки и снять регулировочную планку. А после того, как будет откручена нижняя гайка крепления и извлечен болт, генератор можно снять.

Разбирать генератор можно только в том случае, если человек имеет хоть какие-то навыки в области электрики. После разборки агрегата первым делом нужно проверить диоды: для этого их нужно выпаять и прозвонить.

Если мультиметра нет, то на разрыв через диод подключают лампочку. При этом через диод пропускают «плюс»: в одном направлении лампочка гореть не должна, а в одном должна.

Если диоды в норме, то останется проверить только обмотку на статоре и роторе. На роторе проводка проверяется точно так, как и проверяется диод (прозвонкой). При такой прозвонке ротора лампочка должна гореть тусклее, чем если бы она была подключена напрямую к источнику энергии.

А что касается прозвонки статора, то здесь всё сложнее – нужно разбираться в электрических схемах.

---

«Лайки» в соц. сетях:

Читайте также:

Генератор ВАЗ 2107 не дает зарядку

Что делать, если генератор ВАЗ 2107 не дает зарядку? Генератор является основным источником электрической энергии для автомобиля. В случае его неисправности, на одной аккумуляторной батарее, далеко не уедешь, так как не будет происходить его подзарядки.

Что можно предпринять, если генератором ВАЗ 2107 не осуществляется зарядка? Попробуем разобраться в этом и некоторых других вопросах, касающихся работы генератора.

Типы генераторов ВАЗ 2107

На этой модели используется генератор переменного тока 372.3701, имеющий встроенный выпрямитель. В качестве возбудителя здесь применяется электромагнит («редуктор тока»).

При отсутствии подачи напряжения на этот генератор, он не будет ничего генерировать. Этот генератор по типу бывает трехфазный и синхронный. Генератор на ВАЗ 2107 включает в себя ротор, статор и корпус из сплава алюминия.

Почему генератор ВАЗ 2107 не заряжает?

Если не заряжается аккумуляторная батарея или на ее выводах отсутствует выходное напряжение при работающем генераторе, это означает что в нем имеется неисправность.

Это может быть связано со многими причинами, начиная перегоревшими выпрямительными мостами, заканчивая обмоткой.

Перед снятием генератора, следует удостовериться, что проблема заключается в нем. Часто причина выхода из строя генератора ВАЗ 2107 заключается в реле-регуляторе, контролирующем напряжение бортовой сети. Оно чаще всего находится под приборной панелью, в салоне.

По этому реле с аккумуляторной батареи проходит напряжение к электромагнитам генератора. Если реле при этом не работает, значит генератором не будет генерироваться энергия.

При прохождении напряжения на генератор, но при этом ничего не генерируется, проблема может быть связана с диодами, так как именно ими осуществляется питание обмотки возбуждения. Если это на самом деле так, в салоне будет все время гореть лампочка, показывающая зарядку аккумуляторной батареи.

Перед снятием генератора следует выполнить проверку напряжения общей бортовой сети. При его значении ниже нормы, в системе могло произойти короткое замыкание. Это можно определить по нагреву электропроводки.

Также следует помнить, что ремень, осуществляющий передачу движения от шкива мотора к генератору, может растянуться со временем. Довольно часто происходит скольжение ремня по шкиву, поэтому не вращается генератор.

Демонтаж генератора с ВАЗ 2107 является довольно проблематичным. Лучше начинать делать это снизу. Вначале производится откручивание защитного пыльника, для этого лучше установить машину на яме или приподнять с помощью домкрата.

Перед снятием генератора сначала производится отключение массы, чтобы пока идет ремонт генератора, автомобиль не сгорел от короткого замыкания.

После отключения массы все провода можно скинуть с генератора. При этом нужно запомнить их расположение или сфотографировать их.

Затем с помощью ключа 17 производиться откручивание гайки и снятие регулировочной планки. После откручивания нижней крепежной гайки и извлечения болта, можно произвести демонтаж генератора.

Самостоятельно разбирать генератор можно лишь, при наличии хотя бы минимальных навыков и знаний электрики. После разборки агрегата вначале проверяются диоды, для чего они выпаиваются и прозваниваются.

При отсутствии мультиметра, через диод на разрыв подключается лампочка. По диоду пропускается «плюс», при этом лампочка должна гореть в одном направлении, а в другом нет.

Если диоды исправны, нужно выполнить проверку обмотки на роторе и статоре. Проводку на роторе проводка проверяют аналогично проверке диода, при помощи прозвонки.

Во время прозвонки ротора, свет лампочки должен быть более тусклым, чем при прямом подключении к источнику энергии.

Прозванивать статор сложнее, для этого нужно уметь читать электрические схемы.

Если генератор ВАЗ 2107 не дает зарядку, то лучше обратиться к специалисту, чтобы быстрее решить проблему.
