Задача сердечника усиливать магнитное поле. При разрыве цепи во вторичной обмотке возникает высоковольтный ток, который подается на свечу, где образуется пробой и проскакивает искра.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки – 3-3,5 кОм;
• для вторичной обмотки – 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

Инструкция по подключению КЗ

Для проведения операции снятия и замены КЗ нужно приготовить:

• головки или ключи на «8» и «10»;
• удлинитель;
• маленький вороток или трещотку.

КЗ находится в левом углу моторного отсека.

Процедура замены состоит из этапов:

1. Сначала следует снять центральный высоковольтный провод с распределителя зажигания (трамблера).

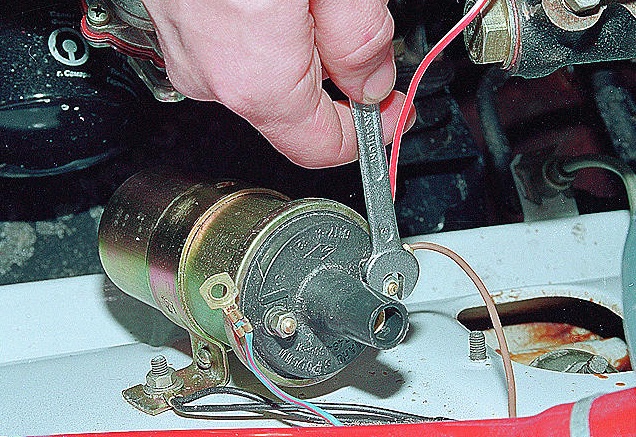

2. Далее нужно ключом на «8» отключить от контактов КЗ питающие провода. Чтобы правильно присоединить провода после установки нового узла, лучше запомнить, как они присоединены или пометить.
3. На следующем этапе нужно открутить две гайки крепления хомута, с помощью которого держится корпус КЗ.
4. Выкрутив гайки хомута, можно снимать катушку.
5. Далее устанавливается новое изделие, присоединяются все провода согласно пометкам.

Сборка осуществляется в обратном порядке.
