Модуль зажигания ВАЗ 2107 инжектор (фото и видео)

Главная » Ремонт

Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Содержание

1. Подготовка к работе
2. Грамотная проверка на замыкание
3. Проверка вторичных обмоток модуля
4. Как снимается катушка
5. Выставляем зажигание

Подготовка к работе

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.

Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.

После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.

Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.

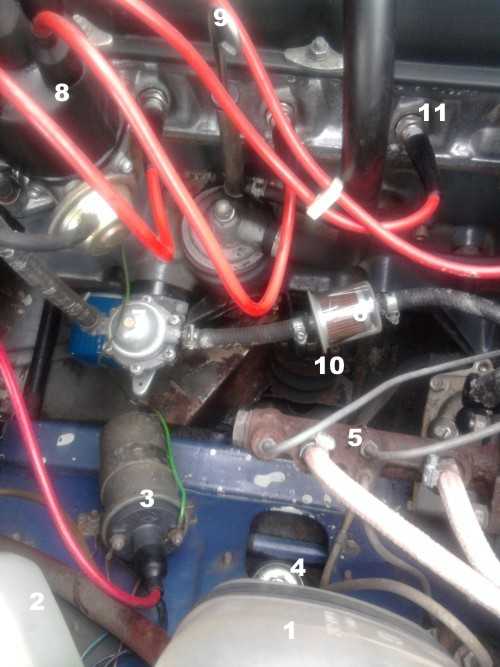

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

65 012 views Стартер и система зажигания

Похожие материалы

ВАЗ 2107 | Диагностика системы зажигания

Диагностика системы зажигания

«Отключение» зажигания путем разъединения штекеров (стрелки) на электронных коммутаторах катушек зажигания, слева на примере моделей с 4- и 5-цилиндровыми двигателями, справа на примере 6-цилиндрового двигателя.

На иллюстрации показан пакет катушек зажигания 6-цилиндровых двигателей при снятой защите двигателя. Цифры на высоковольтных разъемах указывают, к какому цилиндру какой провод следует вести.

На иллюстрации показана проверка системы зажигания на искрообразование. В целях безопасности свечу следует электрически соединить с двигателем посредством вспомогательного кабеля, что здесь не показано ради лучшей наглядности.

На фотографии изображена катушка зажигания моделей, оснащенных 4- и 5-цилиндровыми двигателями, с правильными обозначениями клемм. Рисунок показывает расположение контактов соединительного штекера у электронного коммутатора (важно при проверках).

Некоторые модели с 4-цилиндровыми двигателями оснащены подобными трансформаторами высокого напряжения. Катушка зажигания и электронный коммутатор объединены здесь в одном корпусе. И в этом случае у подсоединений указаны соотвествующие обозначения клемм, причем клеммы 1 и 15 становятся доступными только после открытия небольшой крышечки. На иллюстрации также виден трехполюсный штекер.

Электронный коммутатор (стрелка) катушек зажигания 6-цилиндрового двигателя расположен у задней стенки моторного отсека. Рисунок показывает схему расположения контактов 4-полюсного штекера. Расположение контактов 3-полюсного штекера соответствует показанному на рисунке слева вверху (4- и 5-цилиндровые двигатели).

Кто хочет найти неисправность в системе зажигания, должен действовать систематически.

Обычной проверкой вторичного напряжения можно выяснить, создается ли вообще воспламеняющая искра. Снабжение питанием систем зажигания и впрыска проходит через предохранители 13, 21, 25, 27, 28 и 32 (в зависимости от типа двигателя). При отказе системы зажигания следует проверить эти предохранители (глава Кузовная электросистема). Точная визуальная проверка системы зажигания помогает обнаружить наиболее частые причины отказов (неисправные провода и штекеры, электрические пробои). Только теперь следует один за другим проверить катушку зажигания, датчик Холла или датчик частоты вращения либо датчик момента зажигания. Если это все не привело к успеху, нужно опросить память накопителя неисправностей (в мастерской).

Проверка наличия вторичного напряжения

Непосредственно вначале мы проверяем, дает ли система зажигания воспламеняющую искру:

Отсоединить высоковольтный провод от свечи зажигания, выкрутить свечу. Снова надеть провод на свечу и положить ее на блок цилиндров таким образом, чтобы у нее был надежный контакт с «массой» (корпусом). Еще лучше – создайте электрическую цепь, соединив с двигателем резьбу свечи зажигания посредством вспомогательного кабеля для «прикуривания». Попросите помощника провернуть двигатель стартером. Если происходит мощное искровое перекрытие на электрод свечи, значит, ток в системе зажигания имеется. Возможно, неправильно установлена основная регулировка зажигания (см. соответствующий раздел в этой главе). Если искрообразования не происходит, повторите проверку со свечой другого цилиндра. В том случае, если и там искрообразование отсутствует, следует полностью проверить всю систему зажигания.

Визуальная проверка системы зажигания

Плотно ли закреплены все клеммы и штекерные контакты на катушке зажигания, блоке управления электронной системой зажигания либо блоке управления зажиганием и впрыском и на распределителе зажигания? Не отошел ли какой-нибудь контакт в многоконтактном штекере? Не вытекла ли из катушки зажигания заливочная масса? В этом случае она, вероятно, неисправна. Нет ли на корпусе катушки зажигания трещин или следов нагара от пробоев искры? Дополнительно проверьте, надежно ли припаяны основные кабели и высоковольтные провода и цела ли их изоляция. Современные системы зажигания из-за высокого вторичного напряжения более чувствительны к пробоям искры и утечкам тока. Есть ли повреждения на крышке распределителя? Обратите внимание прежде всего на внутреннюю сторону! Все ли детали системы зажигания чистые и сухие? Влажная грязь способствует возникновению электрических пробоев.

Подсказка: при проведении описанных ниже проверок следите за тем, чтобы подключать и отключать измерительные и контрольные приборы только при выключенном зажигании.

В порядке ли питание системы зажигания?

Наряду с полным отказом системы зажигания из-за отсутствующего питания слишком слабое напряжение тоже может вызвать серьезные неполадки в работе! Поэтому для проверки следует пользоваться вольтметром.

В порядке ли предохранители? Модели с 4- и 5-цилиндровыми двигателями: разъединить штекеры на электронном коммутаторе рядом с катушкой зажигания. Подсоединить измерительный прибор к разъединенному штекеру между контактом 1 (клемма 15) и контактом 3 («масса»). Включить зажигание. Вольметр должен показывать минимум 11,5 В. Если прибор не показывает совсем никакого напряжения или слишком слабое, значит, причина в проводке к замку зажигания. То же самое можно сказать о штекере в автомобиле, оборудованном так называемым трансформатором высокого напряжения. Модели с 4-цилиндровыми двигателями: провести такой же замер у черно-синего провода блока управления системой Motronic либо Digifant. Модели с 5-цилиндровым двигателем: провести такой же замер у черно-синего провода блока управления полностью электронной системой зажигания. И в этих местах показатель должен составлять минимум 11,5 В. Модели с 6-цилиндровым двигателем: разъединить штекерное соединение белого цвета у задней стенки моторного отсека (снабжение питанием катушек зажигания), подключить измерительный прибор между каждым из трех разъемов клеммы 15 в верхней части штекерного соединения и «массой». Включить зажигание. Каждый замер должен показать минимум 11,5 В. Если прибор не показывает совсем никакого напряжения или слишком слабое, значит, причина в проводке к замку зажигания. Провести такой же замер у черно-зеленого кабеля блока управления системой MPI/MPFI. И здесь показатель должен составлять минимум 11,5 В.

Причины неисправностей

Непременное условие: аккумуляторная батарея заряжена, предохранители в порядке. Неисправен замок зажигания (глава Приборы и вспомогательные устройства). Разрыв в проводке между замком зажигания и центральным коммутатором и между центральным коммутатором и катушкой(ами) зажигания либо между центральным коммутатором и блоком управления. Проверить прохождение проводов и штекеры на основании электросхем.

Проверка катушки зажигания

Модели с 4- и 5-цилиндровыми двигателями

Визуальная проверка катушки зажигания уже проводилась. Для проверки сопротивления при выключенном зажигании отсоединить все провода от катушки зажигания. Мы замеряем первичную и вторичную обмотку. Замерить точным омметром сопротивление между клеммами катушки зажигания 1/- и 15/+. Нормативное сопротивление: 0,5 – 1,5 Ом. Следующий замер между клеммами 1/- и 4. Здесь омметр должен показывать 5—9 кОм. Если названные показатели не достигнуты, следует заменить катушку зажигания. С помощью этих замеров нельзя определить короткое замыкание между обмотками. Поэтому, если, несмотря на полученные хорошие результаты, вы все равно считаете катушку зажигания причиной неполадок, необходимо отдать снятую катушку зажигания в мастерскую по автоэлектросистемам для перепроверки.

Проверка электронного коммутатора

Модели с 4- и 5-цилиндровыми двигателями

Нельзя проверить на функционирование только отдельно взятый электронный коммутатор, расположенный рядом с катушкой зажигания. Поэтому следует действовать следующим образом:

Проверка управления: разъединить штекеры на электронном коммутаторе рядом с катушкой зажигания. Подсоединить вольтметр к разъемам между контактом 2 (управление) и контактом 3 («масса»). Провернуть двигатель стартером. Вольтметр должен показывать минимум 2 В. Проверить снабжение системы зажигания питанием по уже описанной схеме. Проверить катушку зажигания, см. следующий раздел. Если в системе зажигания отсутствует искрообразование, несмотря на то, что три названных проверки не выявили никаких неисправностей, значит, дефектен электронный коммутатор. В этом случае нужно заменить электронный коммутатор в комплекте с катушкой зажигания.

Трансформатор высокого напряжения

Модели с 4-цилиндровым двигателем

В некоторых 4-цилиндровых моделях катушка зажигания и электронный коммутатор собраны в один узел (транформатором высокого напряжения). Соединения от клеммы 1 и 15 катушки зажигания расположены под защитной крышкой. Соединение на «массу» (корпус) проходит непосредственно через корпус. По своему образу действия расположение соответствует катушке зажигания с электронным коммутатором.

Проверка трансформатора высокого напряжения

Визуальная проверка уже проведена. Для проверки сопротивления при выключенном зажигании разъединить трехштырьковый штекер и основной высоковольный провод трансформатора. Мы измеряем первичную и вторичную обмотку элемента с катушкой. Измерить сопротивление между клеммами трансформатора высокого напряжения 1/- и 15/+. Нормативный показатель: 0,5–0,7 Ом. Следующий замер между клеммами 15 и 4. Нормативные показатели: 3–4 кОм. Если указанные показатели не достигнуты, следует заменить трансформатор. При помощи этих замеров нельзя распознать короткого замыкания между обмотками. Поэтому, если, несмотря на полученные хорошие результаты, вы все равно считаете трансформатор высокого напряжения причиной неполадок, необходимо отдать снятый трансформатор в мастерскую по автоэлектросистемам для перепроверки. Для проверки напряжения вам потребуется вольтметр, а также вспомогательные кабели с испытательными щупами. Присоединить измерительный кабель к обоим внешним контактам трехштырькового штекера трансформатора высокого напряжения. Включить зажигание, вольтметр должен показывать примерно 12 В. Если напряжение отсутствует, нужно искать разрыв кабеля в положительной или отрицательной проводке. Выключить зажигание. Проверка импульсов: отсоединить наконечники проводов от впрыскной форсунки либо от пускового топливного клапана и от держателя кабелей впрыскных форсунок. Подсоединить светодиодный вольтметр посредством вспомогательных кабелей и испытательных щупов к контактам 2 и 3 штекера трансформатора. Попросить помощника привести стартер. Светодиоды должны замерцать. Если нет, значит, причина в датчике Холла либо неисправен блок управления системы впрыска Mono-Motronic или Digifant. Выключить зажигание.

Проверка катушек зажигания

Модели с 6-цилиндровыми двигателями

Визуальная проверка катушек зажигания уже проводилась. Для проверки сопротивления следует отсоединить все высоковольтные провода от катушек зажигания. Проверяем вторичную обмотку катушек. Замерить точным омметром сопротивление между гнездами высоковольтных проводов системы зажигания первого и шестого цилиндров (первая катушка). Нормативный показатель: 9—14 кОм. Такой же замер произвести между гнездами высоковольтных проводов второго и четвертого цилиндров, а также гнездами проводов третьего и пятого цилиндров (вторая и третья катушки). Если все в порядке, на очереди проверка вторичной обмотки катушек. Отсоединить штекерное соединение белого цвета возле задней стенки моторного отсека (питание катушек зажигания), подсоединить измерительный прибор по выбору к одному из трех контактов клеммы 15 в верхней части штекерного соединения. Разъединить трехполюсный штекер электронного коммутатора (также возле задней стенки моторного отсека), подключить второй провод омметра по очереди ко всем трем клеммам в штекере. Нормативный показатель: при всех трех измерениях должны быть получены 0,5—1,0 Ом. Если это не так, следует заменить пакет катушек зажигания.

Проверка электронного коммутатора

Модели с 6-цилиндровым двигателем

Снять штекеры со всех шести впрыскных форсунок. Отсоединить 4-полюсный штекер электронного коммутатора (возле задней стенки моторного отсека). Подключить светодиодный вольтметр к «массе». Свободный провод вольтметра подсоединять по очереди к контактам 1, 3 и 4 разъединенного штекера. Помощник каждый раз при этом проворачивает двигатель стартером. Светодиодный вольтметр должен вспыхивать при всех трех замерах, в противном случае следует проверить управление либо заменить электронный коммутатор.

Проверка датчика Холла

Модели с 4- и 5-цилиндровыми двигателями

Отсоединить штекеры электронного коммутатора рядом с катушкой зажигания. Стянуть резиновый колпачок штекера датчика Холла (сбоку у распределителя зажигания) при подсоединенном штекере – для того чтобы стали доступны контакты штекера. Подсоединить вольтметр к клемме 2 (фиолетовый провод) и 3 (фиолетово-коричневый провод) штекера. Включить зажигание и медленно провернуть двигатель рукой, для того чтобы провернулась перфорированная диафрагма (триггер) распределителя, вошла в датчик Холла и вышла из него. Следить за измерительным прибором: он должен показывать 0—0,5 В, если диафрагма находится вне датчика Холла. Когда диафрагма находится внутри датчика Холла, показатель должен составлять минимум 4 В. Если нет никаких импульсов, значит, следует проверить питание датчика Холла: Отсоединить штекеры от распределителя и подключить вольтметр к обоим внешним контактам штекера. Включить зажигание, вольтметр должен теперь показывать минимум 9 В. В противном случае неисправны блок управления или проводка.

Проверка датчика Холла

Модели с 6-цилиндровым двигателем

Штепсельные соединения сзади в середине моторного отсека у модели с 6-цилиндровым двигателем

Отсоединить все штекеры впрыскных форсунок. Стянуть резиновый колпачок штекера позади датчика Холла (штекер остается подсоединенным). Проверить светодиодным вольтметром наличие напряжения при включенном зажигании между клеммами 1 и 3 штекера (на штекере клеммы обозначены). Если нет напряжения — проверить проводку. Подключить светодиодный вольтметр между клеммами 2 и 3. Попросить помощника провернуть двигатель стартером. Светодиодный вольтметр должен замигать, в этом случае датчик Холла в порядке.

Подсказка: при неисправности датчика Холла вовсе необязательно менять весь распределитель. Датчик Холла можно приобрести отдельно.

Проверка датчика частоты вращения вала двигателя

Модели с 6-цилиндровыми двигателями

На рисунке показано расположение контактов штекера датчика частоты вращения вала двигателя и момента зажигания.

Датчик частоты вращения расположен над зубчатым венцом маховика. Его штекерное соединение направлено вверх к держателю штекера на задней стенке моторного отсека, так что вовсе не нужно проводить измерения под автомобилем.

Проверить прохождение провода от датчика к держателю на задней стенке моторного отсека, проверить надежность штекерного соединения и изоляцию на проводах. Электрическая проверка с точным омметром. Отсоединить черное трехполюсное штекерное соединение и подключить омметр к датчику между контактами 1 и 2. Омметр должен показывать 1 кОм, в противном случае датчик неисправен. Третий контакт – это экранирование кабеля. Подключить омметр для проверки экранирования теперь между контактами 1 и 3, а также между контактами 2 и 3. Омметр должен показывать Ом, в противном случае датчик неисправен.

Подсказка: дальнейшая проверка – это снятие датчика и очистка его торцевой стороны. Грязь или замасливание на этом месте мешают работе. Учтите: никогда не снимайте держатель датчика, а только сам датчик. Если крепления датчика были ослаблены, его нужно заново регулировать в мастерской специальным инструментом.

Проверка датчика момента зажигания

Модели с 6-цилиндровым двигателем

Датчик момента зажигания установлен слева сзади непосредственно в блоке цилиндров. Проверять его следует через серое трехполюсное штекерное соединение на задней стенке моторного отсека.

Собственно проверка аналогична проверке датчика частоты вращения вала двигателя, которая описана в предыдущем разделе.

Проверка блока управления

Для блока управления (электронной системы зажигания либо системы зажигания и впрыска) не существует никакого метода проверки в обычном смысле этого слова. Однако причину неисправности вы можете найти после опроса памяти накопителя неисправностей (раздел Регулярное техобслуживание). Блок управления электронной системы зажигания расположен под правой обшивкой ножного пространства переднего пассажира. Для снятия нужно вывернуть крепежные винты и оттянуть обшивку вниз.

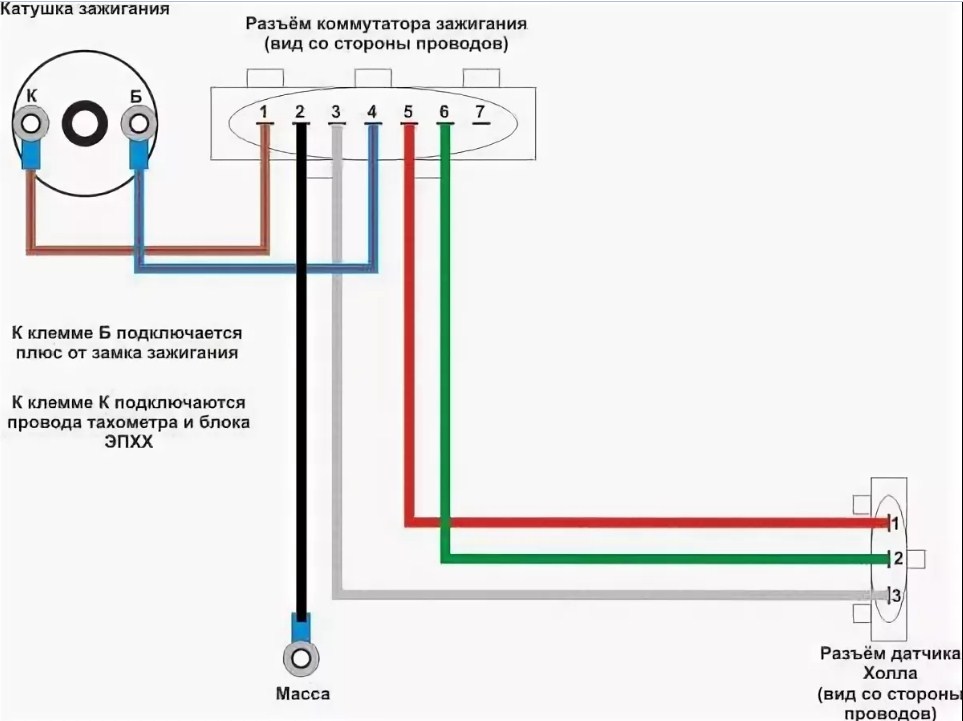

Катушка зажигания, как проверить катушку зажигания ВАЗ2107, замена катушки своими руками. Проверка и замена катушки зажигания ваз 2107 своими руками. Как проверить и заменить катушку зажигания?

Катушка зажигания представляет собой повышающий трансформатор, преобразующий низковольтное напряжение, поступающее от генератора или аккумулятора, в высоковольтное, используемое для воспламенения топливовоздушной смеси. Современные автомобильные катушки зажигания имеют не что иное, как индукционная катушка известного инженера Генриха Румкорфа, которая была запатентована в 1851 году. Это изобретение могло образовывать дугу длиной до тридцати сантиметров и оказалось настолько удачным, что Румкорф в 1858 году получил денежный приз Наполеона III. премию ему с определением «за очень важное открытие в области использования электроэнергии». Его размер составлял пятьдесят тысяч франков.

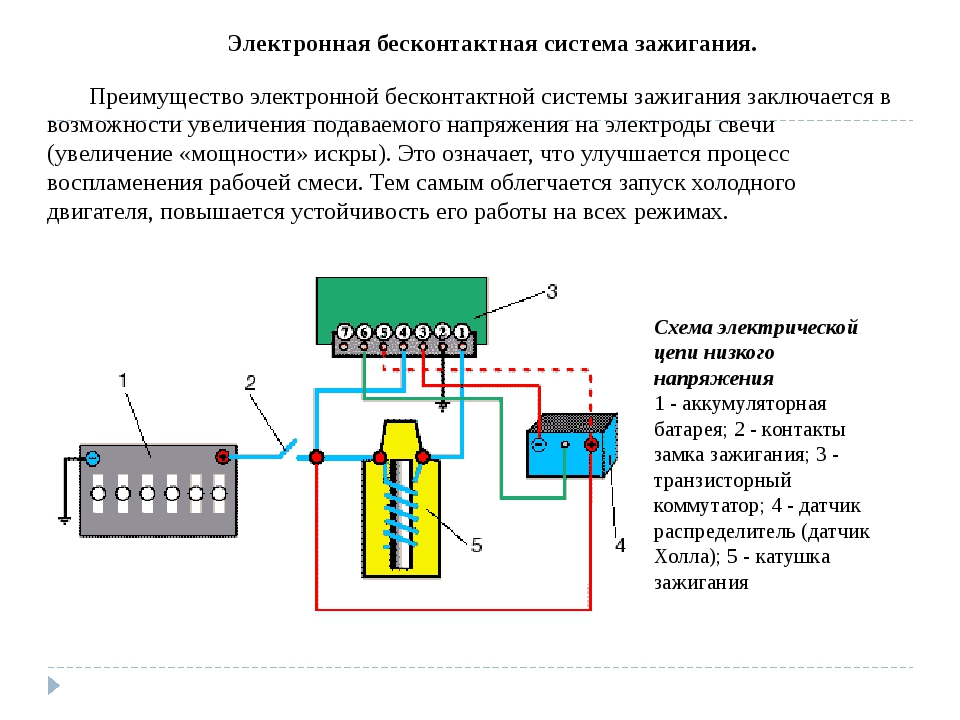

Катушка зажигания Назначение и принцип работы

Катушка зажигания представляет собой повышающий трансформатор постоянного тока. Основное его предназначение – генерировать ток высокого напряжения, необходимый для воспламенения топливовоздушной смеси.

Принцип работы катушки основан на появлении тока высокого напряжения во вторичной обмотке при прохождении тока низкого напряжения в первичной обмотке.

Когда искра необходима, контакты размыкаются в распределителе прерывателя зажигания. В этот момент разрывается цепь первичной обмотки. Ток высокого напряжения подается на центральный контакт катушки и устремляется к тому контакту на крышке, напротив которого в данный момент находится бегунок электрода. Далее происходит замыкание, и импульс проходит на свечу зажигания по одному от цилиндров.

В связи с низкой надежностью распределителей на современном транспорте применяются системы с отдельными катушками зажигания на каждую свечу. За счет этого происходит увеличение энергии искрения и снижение уровня радиоячеек, создаваемых системой зажигания. Кроме того, схема с раздельными катушками позволила избавиться от использования ненадежных высоковольтных проводов.

Признаки неисправности катушки зажигания, симптомы

Основными признаками неисправности катушки зажигания являются:

1. Автомобиль не заводится.
2. Снижение мощности двигателя.
3. Провалы на определенных оборотах.

4. Пройти в зажигание.
5. Катушка перегрева.
6. Мигает сигнальная лампа двигателя изгиба.

Стоит отметить, что выходу катушки могут способствовать следующие факторы:

1. Повреждение изоляции в результате высокого напряжения. Это явление можно наблюдать при превышении напряжения.
2. Перегрузка, возникающая из-за неисправности свечи зажигания или высоковольтного провода.
3. Сильная вибрация и нагрев, в результате чего нарушается изоляция устройства. Катушка зажигания отличается наличием нескольких слоев изоляции. При повреждении происходит проба изоляции, что приводит к короткому замыканию или даже к обрыву цепей.

Как проверить катушку зажигания мультиметром

Данный прибор позволяет получить максимально точную информацию о работе катушки и дает возможность сделать это без последствий для проверяемого прибора. Однако для получения результатов необходимо знать, как проверить катушку зажигания с помощью мультиметра, для чего измеряются сопротивления обмоток.

Кроме того, чтобы после получения результатов измерений сделать определенные выводы, необходимо знать, что характеристики катушек зажигания способны сильно различаться.

Все катушки имеют следующие основные характеристики:

1. Ток искрового разряда.
2. Энергия искрового разряда.
3. Продолжительность искрового разряда.
4. Индуктивность первичной обмотки.
5. Сопротивление обеих обмоток.

Поэтому перед измерением следует узнать характеристики проверяемой катушки.

При проверке первичной обмотки необходимо подключить провода для ее измерения к ее «плюсовым» и «минусовым» контактам. Нормальное сопротивление первичной обмотки для большинства катушек составляет 0,4 — 2 Ом. Но есть исключения. Во избежание ошибок указывайте оптимальные показатели сопротивления для отдельного устройства.

О неисправности катушки указаны следующие результаты измерений:

1. Слишком высокое сопротивление, что говорит о вероятном обрыве цепи.
2. Нулевое сопротивление, которое наблюдается при коротком замыкании в устройстве.

Дополнительно должен быть выполнен вторичный размер, который делается между высоковольтным выводом и плюсовым контактом катушки.

Помощники по инструментам

1. Новая катушка зажигания.

2. Торцевые головки на «10» и «8».

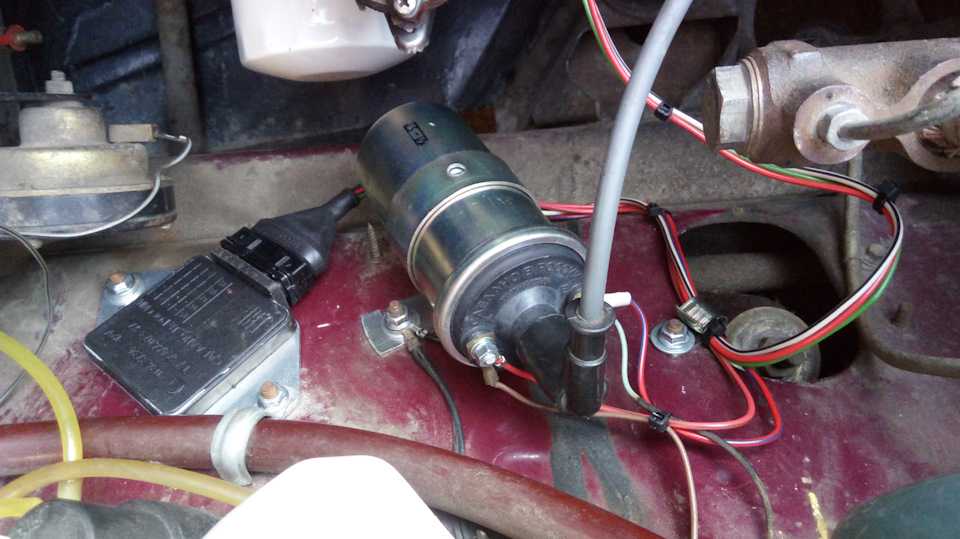

Замена катушки зажигания ВАЗ2107, подробная инструкция

1. В первую очередь следует снять с аккумуляторной батареи минусовую клемму.

2. Затем необходимо снять выводной провод центральной высоковольтной катушки, для чего с минимальными усилиями вытянуть его вверх.

3. Далее необходимо открутить гайки крепления клемм проводов, которые подключаются к контактам катушки.

4. Теперь демонтируем саму катушку, для чего нужно открутить две гайки ее крепления.
5. Сняв катушку, устанавливаем на ее место новую.

6. Собираем все в обратном порядке.

Советы профессионалов

Чтобы катушка служила долго, следует систематически обращать внимание на состояние контактов и содержать прибор в чистоте. Заменить катушку самостоятельно довольно просто, но еще проще своевременно проводить профилактические технические осмотры, а также ухаживать за узлами и агрегатами автомобиля во избежание неисправностей.
