Как снять двигатель ВАЗ 2101 до 2107

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя одинаков. Если решились сами снять двигатель в домашних условиях, не имея никаких приспособлений, и не знаете как это сделать правильно, то эта статья для Вас.

Двигатель приходится снимать для его капитального ремонта, или для смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в домашних условиях могут снять мотор и также поставить на место. Приведу пример снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до 2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.

Сразу снимите капот машины, чтобы он не мешал.



Фото. Стрелкой показано какие гайки надо открутить, чтобы снять капот.



После того как сняли капот, сливайте охлаждающею жидкость, для того чтобы жидкость не сливалась на землю под двигатель подставьте тазик.



Фото. Стрелкой показан болт, который надо открутить, чтобы слить охлаждающею жидкость с блока двигателя.



Фото. Теперь снимаем воздушный фильтр, отсоединяем трос подсоса, снимаем рычаги газа, бензопровод от карбюратора, крышку клапанов, и патрубки радиатора отсоединяем от блока.



Фото. Откручиваем глушитель, и снимаем патрубок печки.



Фото. Откручивайте и снимайте, распредвал, трамблер и головку.



Фото. Откручивайте и снимайте, патрубок печки, и стартер.



Фото. Снимайте радиатор.



Фото. Снимите, бензопровод с бензонасоса, и штекера с датчиков давления масла, и открутите гайки с подушек двигателя, они показаны стрелкой.



Фото. Теперь открутите коробку от двигателя, два болта сверху они отмечены стрелкой, и два снизу, нижние болты можно открутить накидным ключом на 19мм. подлезть можно снизу с левой и правой стороны машины. И не забудьте открутить болты с пыльника коробки.



Фото. Сдерните двигатель с подушек, качнув его в лево и право, под подушки заведите ремни или веревку.



Теперь все готово для снятия двигателя без коробки, можете под ремни или веревку просунуть трубу и с ее помощью вытащить двигатель. Но легче вытаскивать двигатель по-другому, залезьте прям на машину, но не становитесь на сами крылья, а поставьте ноги в углы где соединяются крылья, возьмитесь руками за ремни, и подняв двигатель, рывками тяните вперед, обычно движок сразу выходит с коробки передач. Редко бывает, что движок сразу не выходит с коробки, дергаете и раскачивайте в стороны и двигатель сойдет с коробки.



Фото. Снятый двигатель с машины.

Снятие и разборка двигателя с ВАЗ 2107. Видео

Далее>>Разборка двигателя ВАЗ 2101 до 2107

Горобинский С.В.

Как снять двигатель ваз 2107 без ямы

Скачать

И так начнём, как снять двигатель ВАЗ? В первую очередь, давайте определимся, зачем снимать двигатель из автомобиля. Обычно это делается при капитальном ремонте, повреждении деталей кривошипно шатунного механизма и других неисправностей при которых нужно вынимать двигатель.

Для работы нам понадобится профессиональный инструмент и подъёмное средство для извлечения двигателя из моторного отсека. Если последнего нет, тогда пригласите своих товарищей помочь вам снять двигатель ВАЗ.

С начала аккуратно снимаем капот. Что бы с экономить время и нервы при его установке и последующей регулировке, надо пометить места к которым прикручиваются навесы, для этого возьмите чёрный маркер и по периметру навеса проведите чёрную полосу.

После нанесения меток придерживая капот снимаем пружину и откручиваем его.

Теперь нам понадобится пара одеял или покрывал. Этими одеялами накрываем передние крылья, что бы не повредить краску.

Теперь приступаем к работе. Первое что нужно сделать, это слить охлаждающую жидкость. Если залита вода, то просто сливаем её в ёмкость и выносим на улицу, а если антифриз или тосол, то нужно взять не большую лейку со шлангом и канистру. откручиваем пробку в блоке цилиндров и сливаем жидкость.

Из радиатора лучше не сливать, там всегда забитый кран и попытки открутить его приводят к повреждению радиатора, так что лучше не трогать. Остальную жидкость сольём открутив нижний патрубок радиатора. Слив жидкость, откручиваем патрубки и снимаем радиатор.

Далее снимаем электрические провода от трамблёра, с датчика масла, с датчика температуры охлаждающей жидкости и от карбюратора (если такие имеются).

Воспользовавшись отвёрткой, отпускаем хомут и снимает шланг подачи топлива.

Его обязательно задираем вверх.

Переходим на другую сторону моторного отсека и откручиваем приёмную трубу от выхлопного коллектора.

Будьте осторожны, гайки, которыми прикручена приёмная труба, изготовлены из мягкого сплава (латунь) и чрезмерное усилие может повредить грани. Так-же будьте внимательны если стоят обычные металлические гайки, они могут прикипеть к шпилькам и при откручивании можно сломать шпильку. Восстановление очень нервное:)

Отсоединив клеммы от аккумулятора снимаем стартер. Для этого берём ключик на 13ть и откручиваем три болта. И вынимаем сам стартер.

Далее отсоединяем электрические провода от генератора и для удобства можно снять корпус воздушного фильтра.

Теперь что бы снять двигатель ВАЗ, нам нужно открутить его от коробки передач. Верхние два болта отлично откручиваются китайскими накидными отогнутыми в сторону ключами. Откручиваем два верхних болта.

Вооружаемся отвёрткой и отпускаем хомуты на патрубках радиатора печки, а так-же снимаем тягу педали акселератора.

Отсоединяем трос подсоса от карбюратора и опускаемся в смотровую яму.

Первым делом снимаем рабочий цилиндр сцепления. Снимаем пружину и ключом на 13ть отворачиваем два болта. Посте отводите его в сторону что бы не мешал. Внимание. на нажмите случайно на педаль сцепления, иначе нужно будет ещё и рабочий цилиндр перебирать.

Теперь осталось открутить нижние два болта которые крепят коробку передач к двигателю.

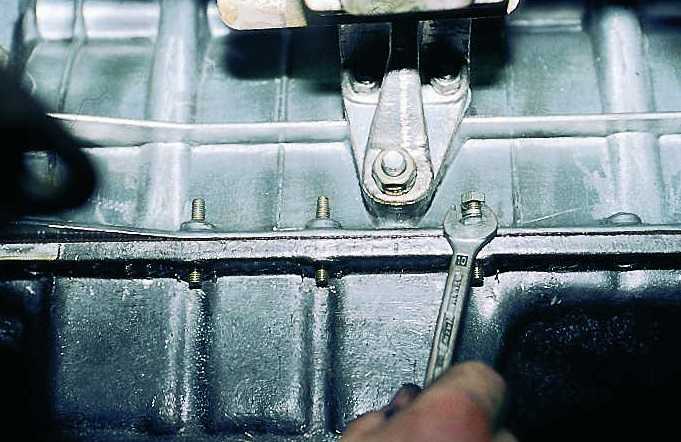

Далее нам нужно открутить четыре маленьких болтика, которые держат защитный кожух.

Вот, мы подошли к завершающему этапу как снять двигатель ВАЗ. После проделанных выше операций нам осталось открутить двигатель от опорных подушек. Воспользовавшись головкой на 17ть откручиваем гайки с обеих подушек.

Подставляем домкрат под коробку передач и немного поднимаем, что бы крепления двигателя вышли из шпилек опорных подушек.

Зацепляем двигатель ремнями и талькой не много приподнимаем. Ставим коробку на первую передачу и вышатываем двигатель из направляющих. Как только двигатель сойдёт снимаем его.

Далее отправляем двигатель на мойку и последующий ремонт.

Ну вот пожалуй и всё, здесь мы показали как снять двигатель ВАЗ.

• Как снять двигатель ВАЗ
• Разборка двигателя ВАЗ. Часть 1
• Разборка двигателя ВАЗ. Часть 2
• Разборка двигателя ВАЗ. Часть 3
• Замена прокладки головки блока цилиндров ВАЗ 2109
• Замена воздушного фильтра на автомобилях ВАЗ
• Замена прокладки гбц ВАЗ 2106-07
• Замена помпы ВАЗ 2109

Рено меган 2 крепление аккумулятора

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае потребуется замена прокладки ГБЦ, так как она не предназначена для повторной установки . Также есть и другие случаи, когда его необходимо заменить. Чаще всего приходится менять его, если он сгорел или повредился во время установки.

Если вы заметили на своем автомобиле такие симптомы, как пузырение в расширительном бачке, а также появление тосола или тосола в месте соединения головки и блока цилиндров, то это свидетельствует о повреждении прокладки. В этом случае двигатель долго не работает, будет постоянно перегреваться, а охлаждающая жидкость всегда будет уходить через негерметичные соединения.

На «классических» моделях Жигулей, таких как ВАЗ 2101-2107, для снятия ГБЦ необходимо снять распредвал, так как другим способом добраться до болтов крепления невозможно.

Итак, для выполнения этой работы нам потребуется:

• Ключ на 10, желательно головка с гаечным ключом или трещоткой
• Головка на 13, 17 и 19
• Отвертки плоские и крестовые
• Лебедки и удлинители
• 2
• 2 рукоятки с трещоткой
• Динамометрический ключ является основным инструментом, необходимым для выполнения этой работы.

Сразу скажу, что на представленных в статье фотографиях показан процесс с полным снятием карбюратора, впускного и выпускного коллекторов. Но на самом деле можно обойтись и без удаления всех этих узлов. Вы можете полностью демонтировать ГБЦ с установленными на ней карбюратором и коллекторами.

Итак сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107 . После этого откручиваем патрубки подачи охлаждающей жидкости:

И после этого отводим в сторону:

Также не забываем отсоединить провода от датчика давления масла:

Проверяем, все ли шланги и трубки отсоединены, чтобы ничего не повредить при снятии ГБЦ. Затем можно открутить болты крепления головки к блоку цилиндров, сначала оторвать их рукояткой, а потом можно закрутить трещоткой, чтобы дело пошло быстрее:

После того, как все болты полностью откручены, можно аккуратно приподнять головку блока цилиндров:

И напоследок снимаем с блока, результат чего можно увидеть на фото ниже:

Внимательно осмотрите поверхность головки изнутри, чтобы понять почему прогорела прокладка и между ними прошел антифриз сустав (если такие симптомы были на вашем автомобиле). Если рядом с каналами есть следы коррозии, то это не допускается и такую ​​ГБЦ желательно заменить. Если следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы выровнять канавки по всей площади. Разумеется, после такой процедуры необходимо будет подобрать более толстую прокладку, чтобы сохранить значение степени сжатия.

Если с головкой блока цилиндров все в порядке и нужно просто заменить прокладку, то обязательно тщательно очистите ее поверхность. Я делаю это специальным спреем для снятия подушечек, который наношу на 10-15 минут, а потом счищаю.

После этого тщательно протираем поверхность насухо, устанавливаем новую прокладку на блок так, чтобы она ровно легла по направляющим и можно было устанавливать ГБЦ. Далее нужно затянуть болты в строго определенной последовательности:

Также стоит отметить, что это следует делать только с помощью динамометрического ключа. Лично я использую трещотку Ombra. Он подходит для большинства работ с отечественными автомобилями, а крутящий момент составляет от 10 до 110 Нм.

Что касается момента усилия при затяжке болтов ГБЦ на ВАЗ 2101-2107, то оно следующее:

• первый этап — закручиваем с моментом 33-41 Нм
• второй (заключительный) от 95 до 118 Нм.

На фото выше не показан сам процесс сборки, поэтому прошу не обращать особого внимания на условия ремонта. Просто показано наглядно, как все это делается. В идеале все должно быть чисто, чтобы в двигатель не попал мусор.

После окончательной затяжки всех болтов можно установить все снятые детали в обратном порядке. Цена прокладки в пределах 120 руб. Не нужно использовать герметик!

Правильный и неправильный способ легко снять ветровое стекло с Lada

Видео, Никита The Lada Project, Проекты, Флот

Михаил, Дас Админ 18 июня 2020

Когда я купил Никите свою Ладу 2101, первое, что я заметил, это сколы на лобовом стекле. Это выглядело почти как пулевое отверстие, направленное прямо в голову водителя. Он должен был уйти, и, к счастью, парень, у которого я его купил, нашел и поставил для него новое ветровое стекло! Но так как она стояла в гараже, чтобы помочь потоку воздуха, когда я нахожусь внутри этой Лады, пришлось убрать лобовое стекло. Вместе с задним стеклом.

Я делаю ошибки, чтобы вы не разбили ветровое стекло

В этом видео показано как правильно, так и неправильно выполнять такую ​​работу. Я мог бы показать вам, как случайно снять ветровое стекло с помощью отвертки с плоским лезвием, и показать вам результат этого, потому что у меня было запасное ветровое стекло. Но с задним стеклом мне пришлось быть гораздо более деликатным, так как это более тонкий тип стекла, и это единственное, что у меня есть!

На мой взгляд, при снятии стекла с такой машины важно помнить две вещи. Прежде всего, не торопитесь и будьте осторожны, так как чрезмерное усилие или проскальзывание может привести к тому, что стекло, которое вы снимаете, разобьется перед вами. Второе, что нужно помнить, это быть чертовски осторожным!

Я снял ветровое стекло со своей Лады 2101/1200, чтобы улучшить поток воздуха, когда я буду внутри, счищая ржавчину!

Как снять лобовое стекло с такой старой машины, как Жигули?

Когда я запустил этот веб-сайт и начал работать над этим автомобилем, у меня было полное намерение документировать процессы, которые я выполняю, чтобы люди после меня могли видеть, как я это делал. Я тоже собирался сфотографировать ступеньки, но забываю, когда так увлекся съемкой! Тем не менее, вот видео, документирующее процесс удаления.

Какое стекло в старой Ладе?

Ветровое стекло этого автомобиля многослойное. Я думаю, что это довольно примитивное ламинированное ветровое стекло по сравнению с тем, что есть в современных автомобилях. Однако главное отличие ветрового стекла этого автомобиля от современных автомобилей заключается в том, как оно крепится к машине.

На этих Ладах ветровое стекло не приклеено к автомобилю. Он держится на резине, которая крепится к машине, а также на отделке, чтобы он выглядел красиво. Эта резина образует плотное (я имею в виду плотное!) уплотнение вокруг отверстия для ветрового стекла. Вы не собираетесь выталкивать его, по крайней мере, без крайней силы.

Заднее стекло такое же, как и ветровое?

Заднее стекло крепится к машине точно так же, как и ветровое стекло. Само окно представляет собой совершенно другой тип стекла. В то время как ветровое стекло ламинировано, как обсуждалось выше, заднее стекло совсем не такое. Это закаленное стекло, но, в отличие от ветрового стекла, оно допускает некоторые изгибы.

Сейчас я не предлагаю вам пойти и попытаться согнуть его, потому что это стекло и оно разобьется. Однако это может быть более снисходительно к вам, когда дело доходит до переоснащения. Одна вещь, о которой следует помнить, когда дело доходит до переустановки окна, заключается в том, что между кромкой стекла и резиновым уплотнителем не должно быть песка или посторонних предметов. Это создаст точку силы, и она разобьет стекло.

Эти действия применимы и к другим классическим автомобилям.

Видео, которое я сделал, чтобы задокументировать, как снять ветровое стекло с моей старой машины, относится не только к этой машине. Любой классический автомобиль или автомобиль в целом, в котором используется резиновое уплотнение для крепления окна к машине, можно снять, как я описываю в видео. Все, что вам нужно, это терпение и острый нож! И где-то безопасно хранить. Мое заднее окно оказалось в моей гостиной раньше, чем я смог установить его на чердаке!

После того, как заднее стекло было снято и завернуто, оно какое-то время находилось в моей гостиной, прежде чем я смог поставить его на свой чердак!

К каким автомобилям применим этот метод?

С точки зрения того, чем на самом деле является этот автомобиль (модифицированный Fiat 124), существует ряд автомобилей, к которым применима эта техника. Those are, but aren’t limited to:

• Lada 1200
• Lada 1300
• Lada 1500
• Lada 2101
• Lada 2102
• Lada 2103
• Lada 2104
• Lada 2105
• Lada 2106
• Lada 2107
• Лада Нива
• Лада Рива
• FIAT 124
• FIAT 125P
• FSO 1300
• FSO 1500
• FSO 124P

Заключение

Я надеюсь, что вы обнаружите, что вы записали видео в своем собственном проекте «Конечный .
