В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки — двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

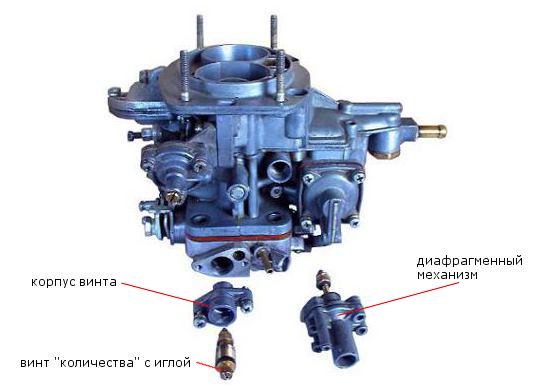

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет — 820-900 оборотов/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные.
2. Если потребуется, винтом количества устанавливаем обороты на 15% (130…150 об/мин) выше требуемых оборотов ХХ.
3. см. п.1
4. см. п.2
5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок — отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.

На летний сезон холостые обороты можно выставить 800 — 900 об/мин, на зиму лучше 900 — 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Регулировка холостого хода ВАЗ 2107: тонкости и нюансы

Содержание статьи:

1. Предвещая регулировку
2. Настройка с дополнительными устройствами
3. Регулировка без дополнительных устройств
4. Вывод

Знакома ли вам ситуация дорогие друзья, когда двигатель автомобиля неустойчиво работает на холостом ходу? Многие скажут, – «Что-то с карбюратором». Согласен, но что именно? Не буду томить, в большинстве случаев, необходимо — выполнить настройку холостого хода. Конечно, если в наличии современный автомобиль, то дальше салона его владелец обычно не заглядывает, другое дело старая добрая «классика». Каждый ее обладатель пытается максимально освоить все устройство агрегата, ведь рассекая просторами матушки России, всякое может случиться и нужно быть подготовленным как теоретически, так и практически.

Настройка карбюратора дело непростое и лучше всего, поручить его профессионалам, но не мне вам рассказывать о русском менталитете. Мы не хотим платить какому-то дяденьке, когда можем все сделать сами, помучатся, но сделать! Самостоятельная регулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Более того, такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу все пессимистам, что отрегулировать холостой ход, непосредственно своими руками может каждый.

Предвещая регулировку

Прежде чем преступить к операции, необходимо убедиться, что нестабильную работа двигателя вызвана именно неправильно выставленным холосты ходом. Проверить нужно следующие моменты:

• Жиклеры на засорение;
• Верно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Плотность прилегания пускового датчика;
• Работоспособность свечей накала.

Если все указанные пункты в норме, а с автомобилем ничего не изменилось, тогда вы оказались правы, причина в холостом ходу. Однако начинать его регулировку необходимо исключительно в рабочем состоянии описанных механизмов. Разогрев двигатель до рабочих температур (обратите внимание на заслонку воздуха, она должна быть в открытом положении), можно приступать к процедуре.

Настройка с дополнительными устройствами

Раздобыв мультиметр и газоанализатор, результаты регулировки будут похожими на те, которых добиваются специалисты автосервисов.

1. Отрегулируйте правильный угол зажигания посредством мультиметра (соединенного с катушкой устройства распределения) и зафиксируйте трамплер.
2. Газоанализатор вставляем в выхлопную трубу и заводи автомобиль.
3. Винт количества смеси (обозначенный на рисунке цифрой 1), устанавливаем в таком положении чтобы вращение коленчатого вала было в пределах 840-960 об/мин.
4. Смотрим на газоанализатор, если значение СО превышено, регулируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленвала несколько снизится, повторяем пункт 3.
   Последние пункты повторяются до тех пор, пока значения будут хоть немного походить на заводские показатели. Для проверки, необходимо несколько раз резко нажать на педаль газа и отпустить. При правильной настройке обороты набираются плавно и быстро, а сбрасываются автоматически и без разрывов.

Регулировка без дополнительных устройств

Если найти специальные приборы не удалось, провести регулировку можно и без газоанализатора, но только при наличии тахометра. Процедура в принципе такая же, только винты крутить нужно чу-чуть по-другому.

1. Винт количества смеси выставляем в положении номинальной частоты вращения коленчатого вала (820/900 об/мин).
2. Винтом качества ловим максимальные обороты.
3. Увеличиваем обороты коленвала до 950-1035 об/мин (15%), посредством винта количества.
4. Проверяем винт качества, он должен находится в положении максимально возможных оборотов для текущего расположения винта количества.
5. Повторяем пункты 3 и 4 до тех пор, пока после выполнения третьего пункта, регулировка винта качества будет приводить только к понижению оборотов.
6. Закручиваем винт качества до номинальных оборотов.

Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, то вероятней всего, приоткрыта дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание, в холодную пору рекомендуется выставлять обороты холостого хода в пределах 900-1000 об/мин, а в теплую – 800-900 об/мин.

Вывод

Как вы сами убедились карбюратор штука сложная, но настроить холостой ход особого ума не надо. Не пытайтесь повторить процедуру если ваша «семерка» на газу, процесс будет бессмысленны ведь карбюратор не работает с таким видом топлива. Настроить инжектор попытаться можно, но высока вероятность только навредить устройству так, как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам.
