На горячую плохо заводится ваз 2107 карбюратор

На горячую плохо заводится ваз 2107 карбюратор и эта проблема может может возникнуть у каждого.

Постараемся проанализировать главный источник проблем, которые мешают запускаться прогретому карбюраторному двигателю автомобиля ВАЗ 2107, 2121. Источником проблем считают плохое функционирование карбюраторов 2108, 2108 и их разные виды. Помимо неисправного карбюратора рассмотрите систему запуска двигателя  2107, систему питания транспортного средства.

Прогретый карбюраторный двигатель не работает. Стартер запускает коленчатый вал, но функционирование в системе не проявляется.

Содержание статьи

Как быстро устранить  возникшие проблемы?

Недостаток бензина в карбюраторе

На горячую плохо заводится ваз 2107 карбюратор, образовались трудности поступления бензина в карбюратор. Для проверки этой версии снимите шланг со штуцера, выводящего топливо на карбюраторе, нажмите на рычаг поступления топлива в бензонасосе. Из шланга покажется значительный выход топлива.

На горячую плохо заводится ваз 2107 карбюратор, если получили небольшую струю из топлива или она отсутствует, то возникла неисправность бензонасоса или иного компонента питания. В итоге получаем прекращение передвижения топливной  жидкости.

Забился фильтр топливной системы

Извлекаем специальный фильтр, отворачиваем пробку, полностью очищаем его и устанавливаем на место. Ещё очищаем гнездо под фильтровую систему в крышке карбюратора.

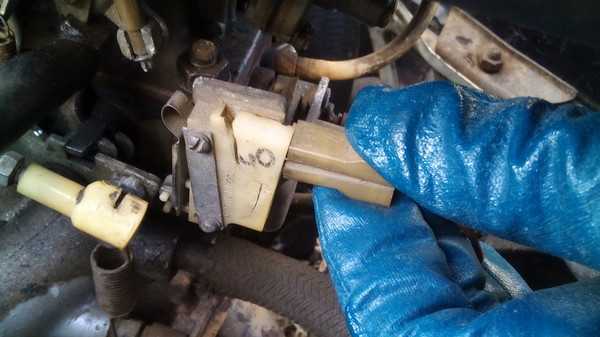

Не функционирует клапан или система ЭПХХ

Плохо заводится ваз 2107 карбюратор на горячую, на выключенном двигателе, постарайтесь запустить зажигание и постарайтесь снять, зафиксировать наконечник провода с прохода клапана. Услышите звуковой сигнал. Если он не возник, то скрепите части провода плюс АКБ и проход клапана. Звуковой сигнал не возник, то произведите смену клапана. Если возник – проконтролируйте систему  ЭПХХ. Ещё нужно контролировать фактическое присутствие и работоспособность плотного кольца из резины, которое находится на клапане.

Плохо заводится ваз 2107 карбюратор на горячую на карбюраторах с держателем топливного жиклера холостого хода – удаляем держатель, освобождаем из него жиклер. Делаем качественную прочистку детали и полностью фиксируем на место.

«Подсос» воздуха в карбюратор

Не заводится на горячую ваз 2107 карбюратор, осмотрите все элементы, прикреплённые к карбюратору. Они порой сходят со штуцеров или имеют повреждения.

Возникло загрязнение двух типов жиклера – центральная система распределения горючей жидкости в карбюраторе.

Не заводится на горячую ваз 2107 карбюратор, поэтому в горючей жидкости не будет ценных элементов. На карбюраторах 2105-07 нужно убрать крышку карбюратора, полностью убрать топливный жиклер первой камеры, очистить его тонким металлическим предметом. Потом очистить при помощи воздушного потока и вернуть на место.

Ещё постарайтесь очистить и другие компоненты основных мерных систем карбюратора. На карбюраторах 2108-21083 убирают крышку и выкручиваем воздушный жиклер совместно с эмульсионной трубкой. Шлицевой отвёрткой удаляем топливный жиклер, расположенный на дне эмульсионного колодца. Очищаем и высушиваем его, не забывая про эмульсионную трубку, эмульсионный колодец.

Игольчатый клапан карбюратора пришел в негодность

Карбюратор «переливает», а на свечах зажигания образуется влага. Сделайте замену плохого узла, так как небольшой выход топлива может организовать сильные препятствия. На карбюраторе можно рассмотреть потёки бензина и ощущать его сильный аромат. Убирайте крышку карбюратора, установите, не происходит ли заедание кронштейна в поплавок на своей оси, не нарушается ли функционирование поплавка за стенками поплавкового пространства, не отворачивается корпус с игольчатого клапана. Можете запустить двигатель, поэтому нужно долго крутить его стартером при сильном влиянии на педали «газа». После сильного поступления воздуха в специальные камеры сгорания свечи высохнут, топливо можно использовать по назначению.

Постарайтесь осуществлять контроль целостности игольчатого клапана специальной камеры.

Появились преграды в контроле отметки горючей жидкости в конкретной камере карбюратора.

В представленных обстоятельствах, горючая жидкость насыщенна. В результате повышается  отметка топливной смеси в специальной камере. Постарайтесь его отрегулировать.

Перед началом выяснения источника проблемы, которая провоцирует к ситуации, что горячий карбюраторный двигатель не функционирует,  постарайтесь контролировать зажигание, так как признаки её нарушения схожи с признаками разрушения зажигания.

Искренне рекомендую использовать эту информацию для ликвидации причины недостатков в карбюраторе для нормальной его работы.

Так же будет интересно

15.10.2022

От качественного моторного масла напрямую зависит работоспособность всех механизмов. Поэтому здесь очень важно…

Далее 15.10.2022

ОСАГО является обязательным страхованием автогражданской ответственности, и представляет собой, так называемый…

Далее 10.10.2022

Есть автомобильные детали, которые при выходе из строя повреждают многие другие элементы автомобиля. Это в…

Далее 05.10.2022

Каждый год, инженеры марки «Шкода» радовали автомобильный рынок новыми моделями и новыми изменениями, как…

Далее

Плохо заводится на холодную ВАЗ 2107: пошаговая инструкция ремонта

Главная » Ремонт

Длительная, и интенсивная эксплуатация автомобиля приводит к накоплению неисправностей, которые могут вызывать проблемы с запуском двигателя. Зачастую силовой агрегат карбюраторной модели ВАЗ 2107 заводится плохо или вовсе не включается утром или после длительной стоянки. Время остывания масла до температуры окружающей среды в летний период составляет около шести часов.

По окончании этого срока для запуска двигателя ВАЗ 2107 нужно закрыть воздушную заслонку в карбюраторе вытянув подсос до упора. Если же он не заводится, как принято выражаться у водителей на холодную следует установить причину этого явления и устранить ее. Для этого необходимо тщательно обследовать силовой агрегат и выполнить ряд мероприятий, направленных на приведении узлов и механизмов в порядок.

Содержание

1. Предпусковой осмотр и подготовительные мероприятия
2. Основные причины затрудненного запуска
3. Неисправности системы зажигания
4. Неисправности системы питания
5. Неисправности стартера

Предпусковой осмотр и подготовительные мероприятия

В случае если плохо запускается автомобиль ВАЗ 2107 на горячую или вовсе не функционирует в нормальном режиме, то это означает утрату настроек или накопление мелких неисправностей. Технический осмотр двигателя включает в себя следующие действия:

1. Проверка уровней эксплуатационных жидкостей в картере двигателя, коробки передач, системы охлаждения и тормозной.
2. Тщательно осмотр внешних поверхностей двигателя на предмет наличия утечек масла, антифриза или топлива. Особое внимание уделяется высоковольтным проводам, что подключены к свечам зажигания, контакты должны быть чистые без следов подгорания и повреждений.
3. При длительной стоянке в несколько дней бензин из поплавковой камеры испаряется, восполнение уровня производится при помощи ручного насоса.

Следующее действие водителя автомобиля ВАЗ 2107 попытка запуска двигателя. Для этого необходимо занять место за рулем, выставить рычаг переключения передач в нейтральное положение. При включении стартера рекомендуется выжать педаль сцепления, чтобы уменьшить нагрузку на аккумулятор. Если двигатель не заводится после 5 – 10 вращения стартером, следует прекратить попытки и внимательно осмотреть карбюратор и другие агрегаты.

Основные причины затрудненного запуска

Каждая из моделей машин и отечественного, и иностранного производства имеет свои особенности эксплуатации. Двигатель чаще всего заводится, если плохо функционирует одна из систем: зажигание, питание или стартер. Засоренный карбюратор, изношенный трамблер или недостаточный заряд аккумулятора – вот наиболее распространенные причины затрудненного запуска.

Автомобиль ВАЗ 2107 в этом отношении не является исключением из общего правила, ему присущи все особенности карбюраторных двигателей. Сложности, связанные с запуском на горячую или машина не заводиться после длительной стоянки, все это случается довольно часто. Квалифицированная диагностика упомянутых выше систем позволит устранить причины и значительно упростит жизнь водителю.

Неисправности системы зажигания

Если двигатель плохо запускается на горячую или на холодную, одна из возможных проблем может заключаться в неустойчивом искрообразовании. Проверка исправности системы зажигания включает в себя следующие операции:

1. Осмотр свечей, высоковольтных проводов, распределителя, катушки зажигания и других элементов.
2. Проверка правильности их установки.
3. Контроль состояния контактов прерывателя, величины зазора между ними и угла опережения зажигания.
4. Проверка работоспособности системы зажигания в целом.

Данная операция выполняется вдвоем с помощником, в задачу которого входит включение зажигания и попытка запуска двигателя. Тем временем водитель снимает высоковольтный провод с одной из свечей, и надевает на холодную запасную деталь. Ее необходимо плотно прижать к любой металлической части двигателя и произвести пробный запуск.

Между контактами свечи должна проскакивать искра. Исправная система зажигания обеспечивает безотказную работу двигателя ВАЗ 2107 во всех режимах. Следующим по очереди идет карбюратор и бензонасос, от исправного функционирования которых зависит правильное смесеобразование.

Неисправности системы питания

Двигатель автомобиля ВАЗ 2107 – проверенный и надежный агрегат. Если силовой агрегат не заводится, то возможны следующие проблемы в системе питания:

1. Штатный карбюратор засорен или в поплавковой камере уровень топлива не соответствует норме.
2. Повреждена мембрана пускового устройства.
3. Нарушена герметичность трубки соединяющей устройство с вакуумным усилителем тормозов.
4. Повреждения мембраны бензонасоса.

Для устранения выше перечисленных неисправностей следует провести разборку карбюратора с последующей дефектацией деталей и прочисткой всех жиклеров и каналов. В ходе этой операции особое внимание уделяется состоянию прокладок и мембран. Машина может не заводиться нормально из-за подсоса воздуха при отсутствии герметичности между деталями и повреждения магистралей.

Плохо запускается двигатель ВАЗ на горячую или на холодную – возможно неисправен бензонасос. В таком случает карбюратор не получает нужного количества горючего, что приводит к обеднению смеси. В итоге силовой агрегат не заводится особенно после длительной стоянки, когда уровень топлива в поплавковой камере чрезвычайно низкий.

Неисправности стартера

Автомобиля ВАЗ 2107 запускается при помощи электростартера. Основные сложности возникают в силу следующих причин:

1. Низкий уровень заряда аккумулятора.
2. Отказ втягивающего реле.
3. Поломка обгонной муфты.

Если карбюратор исправен, а система зажигания правильно настроена, то преимущественно машина не заводится из-за поломки стартера. В первую очередь проверяется уровень заряда, в случае его недостаточности снимаем с автомобиля и подзаряжаем. При необходимости осуществляется демонтаж механизма для ремонта или замены.

Практика показывает, что устранение перечисленных выше неисправностей на двигателе, который плохо запускается или не заводиться вовсе, позволяет добиться хорошего результата. Специалисты рекомендуют проверить в первую очередь карбюратор, который склонен к засорению и остальные системы, обеспечивающие надежный старт.
