ВАЗ 2107 схема подключения ближнего и дальнего света фар

Лампы ближнего/дальнего света установлены в передних блок-фарах автомобиля ВАЗ 2107.

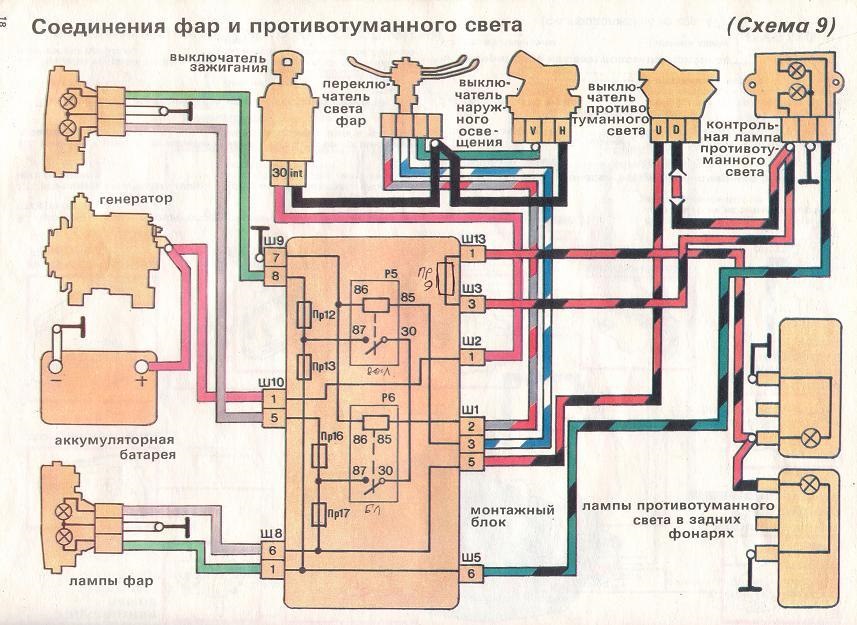

Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107

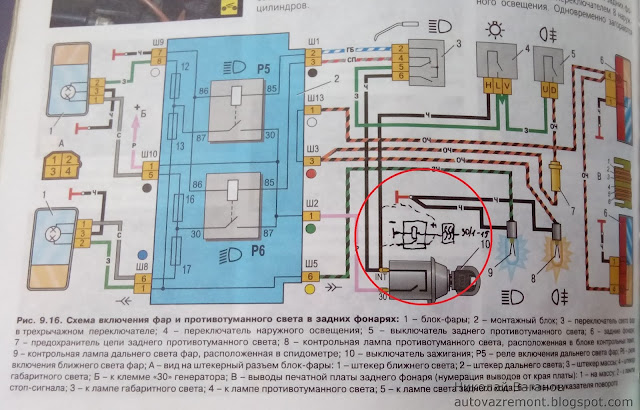

Ближний и дальний свет фар автомобиля ВАЗ 2107, схема подключения

Описание схемы

Напряжение в электрическую цепь включения ламп ближнего и дальнего света фар автомобиля ВАЗ 2107 подается с вывода «30» генератора через монтажный блок и выключатель зажигания.

Ближний свет включается выключателем наружного освещения (третье положение), установленным в блоке выключателей (переключателей), в нижней части «бороды» передней панели. При замыкании контактов внутри выключателя  напряжение подается на левый подрулевой переключатель и далее через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).

При включении дальнего света электрический ток с подрулевого переключателя попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.

На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.

Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.

Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.

Примечания и дополнения

В передних блок фарах автомобиля ВАЗ 2107 применяется двухнитевая галогеновая лампа ближнего-дальнего света Н4 55/60 Вт.

Приведенная схема для автомобилей ВАЗ 2107 с монтажным блоком нового образца (ножевые предохранители). Для ВАЗ 2107 с монтажным блоком старого образца (с пальчиковыми предохранителями) схема подключения ближнего/дальнего света фар аналогична с той лишь разницей, что наименование колодок проводов «Ш», а не «Х» и предохранители без F.

— В дополнение к передним фарам на ВАЗ 2107 можно подключить ПТФ (противотуманные фары).

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

— Схема подключения противотуманного света в задних фонарях ВАЗ 2107

— Не горит ближний или дальний свет фар ВАЗ 2107, 2105, 2104

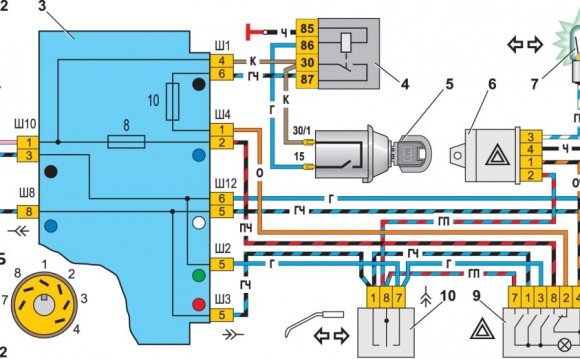

— Схема подключения поворотников ВАЗ 2107

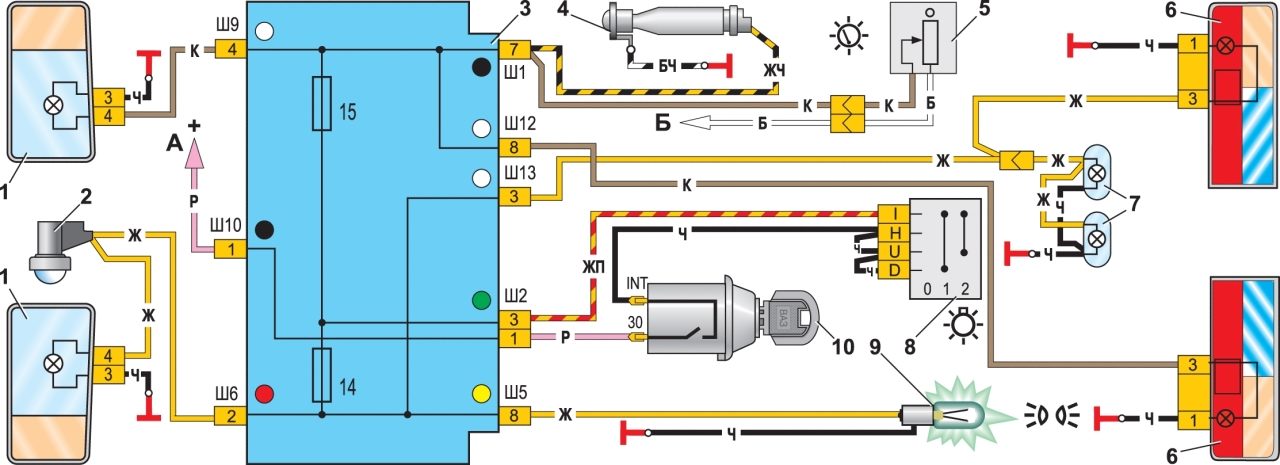

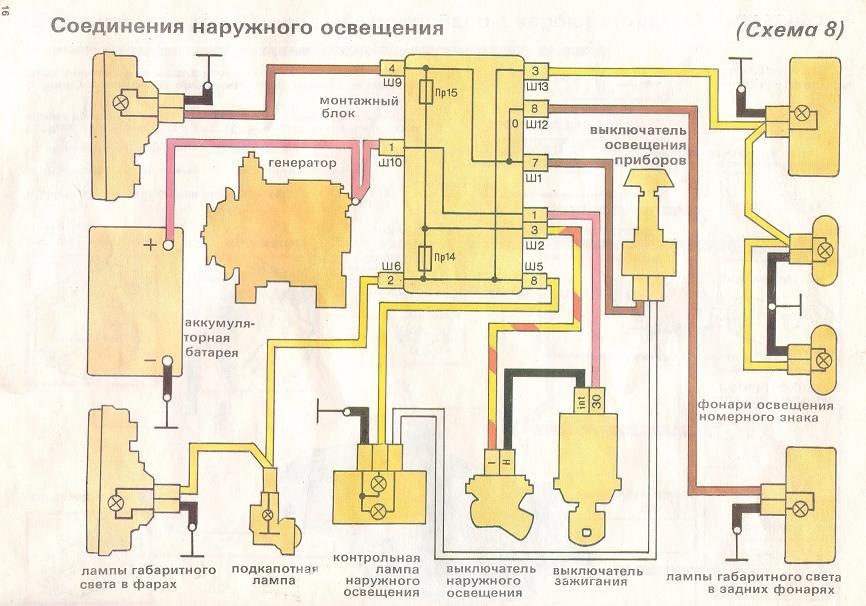

— Схема подключения «габаритов» автомобиля ВАЗ 2107

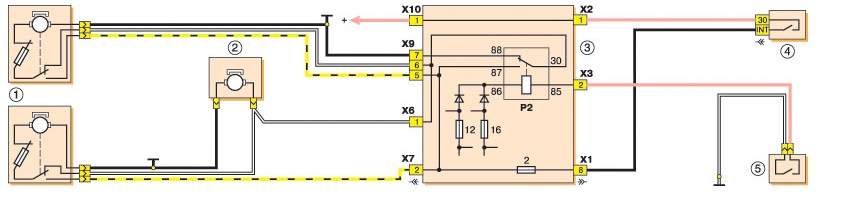

— Очистители и омыватели фар ВАЗ 2107, схема подключения

— Схема включения указателей поворота автомобиля ВАЗ 2105

Подписывайтесь на нас!

Автор MechanikОпубликовано 08.08.202023.10.2022Рубрики Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки 2107, ВАЗ, дальний, свет, схема. ближний, фар 20 796 views

схема, как настроить своими руками, инструкции и видео

Содержание

• 1 Когда нужна регулировка света фар на ВАЗ 2107
• 2 Что нужно для настройки фар ВАЗ 2107
• 3 Подготовка к регулировке передних фар на ВАЗ 2107
• 4 Схема регулировки фар на ВАЗ 2107
• 5 Способы регулировки фар на ВАЗ 2107
  • 5. 1 Как отрегулировать фары на ВАЗ 2107 по высоте
  • 5.2 Как регулировать фары на ВАЗ 2107 по горизонтали
• 6 Как правильно отрегулировать фары на ВАЗ 2107
  • 6.1 Как на ВАЗ 2107 отрегулировать фары ближнего света
  • 6.2 Как на ВАЗ 2107 настроить фары дальнего света
  • 6.3 Как регулировать противотуманные фары на ВАЗ 2107
• 7 Полезные советы
• 8 Заключение

Регулировка фар ВАЗ 2107 поможет решить вопрос с недостаточной освещенностью в темное время суток, много времени и денег на выполнение таких работ не нужно. Необходимо обеспечить определенные условия для проведения обслуживания транспортного средства. Чтобы выполнить работы правильно, не нарушить работоспособность машины, нужно предварительно изучить руководство по эксплуатации. Если водитель все всегда делает сам, но с такими работами пока не сталкивался, сначала нужно внимательно изучить инструкцию к действию.

Когда нужна регулировка света фар на ВАЗ 2107

Провести регулировку фар 2107 по видео сможет каждый. Главное – строго следовать инструкции и обращать внимание на все малейшие нюансы. Выполнение работ по схеме позволит сделать корректные оптимальные регулировки и улучшить видимость на дорогах.

Оптику выставлять нужно строго по стандартной схеме, самодеятельность, попытки выполнить работы по самостоятельно «улучшенному» плану, только усугубят проблему. Особенно важно тщательно следить за углом наклона – если нарушить его, другие участники движения будут

Обслуживать ВАЗ не трудно, самостоятельные регулировки фар помогут откорректировать заводские параметры, довести их до оптимальных значений

Важно! Нормальное качество света ночью – гарантия минимизации рисков аварий.

Регулировки, помимо недостатка света, проводят и в других случаях. Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков. После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево).

Важно! Регулировки света на ВАЗ очень простые в выполнении и не занимают много времени. На СТО обращаться тоже можно, но это не бесплатные работы.

Что нужно для настройки фар ВАЗ 2107

Набор инструмента нужен простой, в большинстве случаев хватает стандартного чемоданчика, который есть в каждом багажнике. Понадобится домкрат, аптечка, знак аварийной остановки. На стене линии рисуют мелками либо маркерами, первый вариант удобнее. Упростит выполнение работ яркий фонарь.

С фарами работать не сложно, главное – действовать аккуратно и лучше в защитных рукавицах

Подготовка к регулировке передних фар на ВАЗ 2107

Если плохо светят фары на ВАЗ 2107, нужно принимать меры, не дожидаясь их полного выхода из строя или аварии на дороге. Если непонятно, с чего начинать, в какой последовательности выполнять работы, для начала стоит изучить пошаговую инструкцию.

Общий порядок действий:

1. Поставить кузов ровно, проверить давление шин – параметры должны отвечать требованиям, указанным в руководстве по эксплуатации.
2. Грязь с оптики удалить – водой или растворителем (если загрязнения стойкие, их не берет мыльный раствор, поможет органический состав).
3. Промазать регулировочные винты жидкостью с выраженными проникающими свойствами, обработать места креплений, протестировать степень надежности фиксации каждого оптического прибора (винты расположены в нишах).

В завершение работ проверяют давление внутри шин. Если нужно, то делают регулировки, машину выставляют для этого на ровной площадке, затем производят разметку на вертикально расположенной поверхности (обычно стене).

Для процесса регулировки нужно выделить достаточно времени – процедура не терпит спешки

Важно! Одного человека для настройки оптики и света достаточно, но если нет уверенности в собственных силах, лучше найти помощника.

Схема регулировки фар на ВАЗ 2107

Для самостоятельных настроек направления и интенсивности светового потока, применяют разные схемы. Для начала следует подъехать вплотную к стене и встать, выдержав интервал около 2 м – этого достаточно. Затем на стене или другой поверхности сделать разметку, указав центр авто, осевые части ламп выставить с учетом выбранной рабочей схемы. Расстояния от полотна дороги до фар тоже обязательно указывают. От центра потока света размечают удаленность до центральной точки авто, линию проводят немного ниже первой (интервала в несколько сантиметров достаточно).

Машину отгоняют от стены на расстояние до 7 м. Точки, соответствующие центральным точкам фар, соединяют с применением ровно расположенных линий. Основную черту дополняют вертикальными отрезками. По мере завершения разметочных действий начинают регулировки.

Оценить правильность настройки оптики дальнего света можно только на расстоянии

Способы регулировки фар на ВАЗ 2107

Оптику в ВАЗ 2107 настраивают вручную или аппаратным методом, СТО обычно применяют стенды, но в гараже такой вариант не доступен. Направленность потока света выставляют по вертикали либо высоте – то есть возможны оба варианта.

Как отрегулировать фары на ВАЗ 2107 по высоте

Для доработки направления света по высоте замеряют расстояния от полотна дороги до центральных частей фар. Затем, учитывая полученное значение, делают линию с отступом 60 мм на экране, проводят вторую. Дополнительно создают вертикально расположенные линейные отрезки – они должны идти в центральных участках прожекторов, отдельно делают еще одну линию, расположенную на равноудаленном расстоянии от первых двух.

Важно! Регулятор направлений световых пучков выставляют на незагруженной машине. Если автомобиль с грузом, вероятны отклонения от текущих параметров.

После нужно закрыть лампу листом пластика либо картона, включить ближний свет и начать выставлять направления пучков, идущих от открытых фар. Положения нужно будет изменять поочередно, удобно применять для этих целей крестообразную отвертку.

Хороший дальний свет в темноте можно получить, если правильно сделать регулировки по высоте

Как регулировать фары на ВАЗ 2107 по горизонтали

Отклонения световых пучков в горизонтальных плоскостях тоже требуют корректировки. Для изменения значений применяют отверстия поперечин, которые располагаются продольно вдоль автомобильной оси. Вращения винтов выставляют по высоте потока света.

Как правильно отрегулировать фары на ВАЗ 2107

При обслуживании ВАЗ применяют стандартные настройки, самодеятельность не нужна. Это касается и регулировки фар.

Как на ВАЗ 2107 отрегулировать фары ближнего света

Согласно правилам, ближний и дальний свет регулируют отдельно. Вертикальные поверхности до настроек нужно будет правильно подготовить – проследить, чтобы рабочие поверхности были ровными, гладкими.

Порядок регулировки:

1. Автомобиль заправляют.
2. Находят зоны фиксации реальных точек в центре, потом соединяют их, проводят дополнительную линию ниже основной.
3. Машину отгоняют примерно на 10 м, регулятор выставляют на ноль.

Идущий от основной оптики световой пучок играет роль верхней границы в линиях настроек.

Как на ВАЗ 2107 настроить фары дальнего света

Когда разметка на стене будет готова, фары включают так, чтобы они не препятствовали настройкам. Свет не должен слепить глаза. Также нужно правильно выставить угол – в норме он будет совпадать с горизонтально расположенной на разметочной стене линией. Для получения оптимально направленного светового потока винты вращают с тыла оптики, работы выполняют от подкапотного пространства и дальше.

Важно! Чтобы правильно выставить световые пучки, нужно поочередно работать с каждой фарой.

Часто для регулировки оптику снимают, но это обязательно не всегда

Как регулировать противотуманные фары на ВАЗ 2107

Противотуманный свет настраивают, выполняя вращения оптики в разных направлениях. Сначала обязательно ослабить болты креплений. Порядок выполнения работ:

1. Автомобиль выставляют на ровную поверхность, настраивают оптимальные осевые расстояния. Ось должна быть перпендикулярной по отношению к площадке с выполненной на ней разметкой.
2. Проверяют давление внутри шин – они обязательно должны быть в пределах нормы, а сами пружины стоять на местах.
3. Делают замеры удаления противотуманки до пола.
4. Отмечают горизонтальную корректировочную линию с учетом данных – сделанных ранее замеров (на стене).
5. Включают ближний свет, делают вертикальные отметки с разметкой центров.

Оптику следует фиксировать параллельно по отношению к продольной оси автомобиля. На стенах линии должны располагаться так, чтобы разделять авто на пару участков. Дополнительно нужно нарисовать две полосы, которые будут идти ниже первой на 5-10 см. Замерить расстояние от противотуманной фары до грунта, от центра машины до основной лампы. Ориентация – область пересечения.

Профессиональная доработка противотуманных фар на ВАЗ в разы повысит комфортность эксплуатации транспортного средства

Полезные советы

Регулировки следует выполнять по схеме – отдельно для каждого вида света, поскольку универсальные варианты не такие эффективные. Если нет уверенности, что выйдет все сделать своими силами, следует заручиться помощью второго человека.

Площадка для проведения работ нужна ровная, стена – гладкая и аккуратная. Если проигнорировать эти условия, пострадает точность настроек.

Разметки создавать обязательно – без них точные параметры выставить нельзя. После завершения настроек следует проверить регулировочные винты оптики – если они разболтаны, достигнутых результатов надолго просто не хватит.

Иногда проблемы в ВАЗ вызывает модуль света, регулировщик фар, лампы – их стоит проверить в ходе обслуживания

Заключение

Регулировка фар ВАЗ 2107 позволит откорректировать заводские настройки, выставить требуемые рабочие показатели. Делают ее на СТО, в условиях гаража, направления – горизонтальное либо по высоте. Чтобы настроить оптику, дополнительно обычно используют винты регулировки. Тюнинг противотуманных фар делают тогда, когда в этом есть реальная необходимость (можно использовать ксенон).
