Проверка стартера автомобиля

Схема соединений для проверки стартера ваз 2105 на стенде: 1 — аккумуляторная батарея; 2 — амперметр с шунтом на 1000 А; 3 — выключатель; 4 — реостат; 5 — вольтметр с пределом шкалы не менее 15 В; 6 — стартер Если есть сомнение в эффективности работы стартера ваз 2104, ваз 2105, ваз 2107, необходимо прове-рить его на стенде. Электрическая схема соединений для проверки стартера ваз 2107, ваз 2105, ваз 2104. Присоединительные

Работоспособность стартера

Замыкая выключатель 3, при напряжении источника тока 12 В три раза включите стартер ваз 2104, ваз 2105, ваз 2107 с разными условиями торможения. Например, при тормозных моментах 2; 6 и 10 Н·м (0,2; 0,6 и 1 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями — не менее 5 с.

Испытание стартера

Затормозите зубчатый венец стенда, включите стартер и замерьте ток, на-пряжение и тормозной момент, которые должны быть для стартера 35.3708 соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н·м (1,4 кгс·м). Для стартера СТ-221 ток должен быть не более 500 А, а напряжение — не более 6,5 В. Длительность включения стартера должна быть не более 5 с. Если тормозной момент ниже, а сила тока выше указанных величин, то

Устранение неисправностей стартера

Причина неисправности Метод устранения При включении стартера якорь не вращается, тяговое реле не срабатывает 1. Неисправна или полностью разряжена аккумуляторная батарея ваз 2104, ваз 2105, ваз 2107 1.

Испытание на режиме холостого хода стартера

Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера ваз 2104, ваз 2105, ваз 2107, которые должны быть соответственно не более 60 А (35 А для стартера СТ-221), и 5000±1000 мин-1 при напряжении на клеммах стартера 11,5–12 В. Если сила тока и частота вращения вала якоря стартера ваз 2104, ваз 2105, ваз 2107 отличаются от указанных значений,

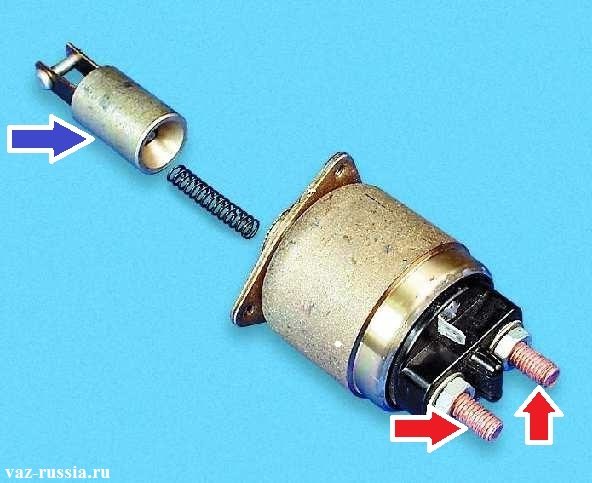

Тяговое реле стартера

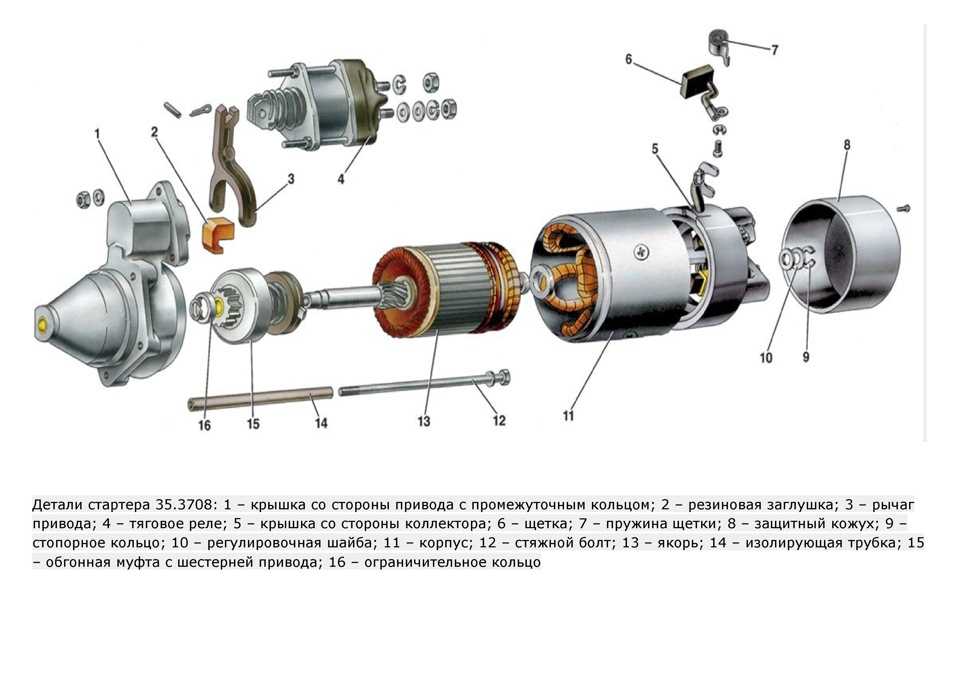

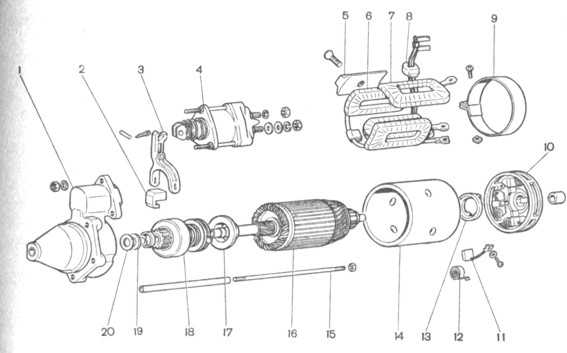

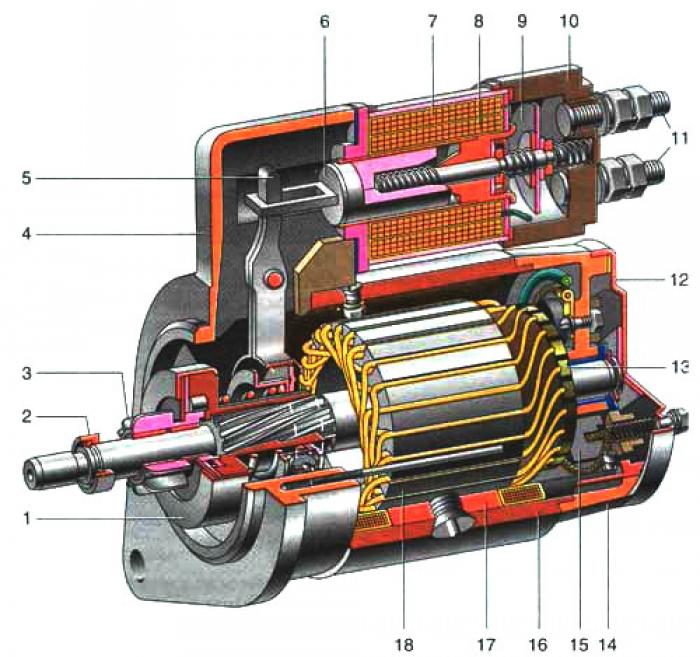

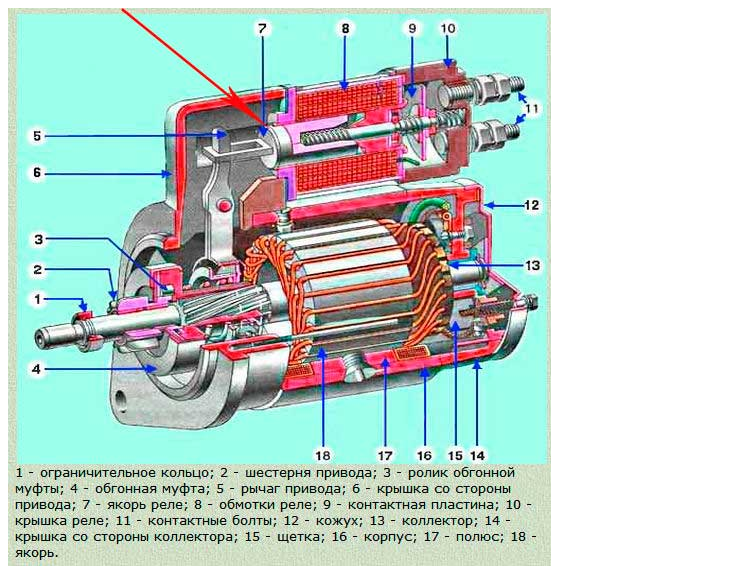

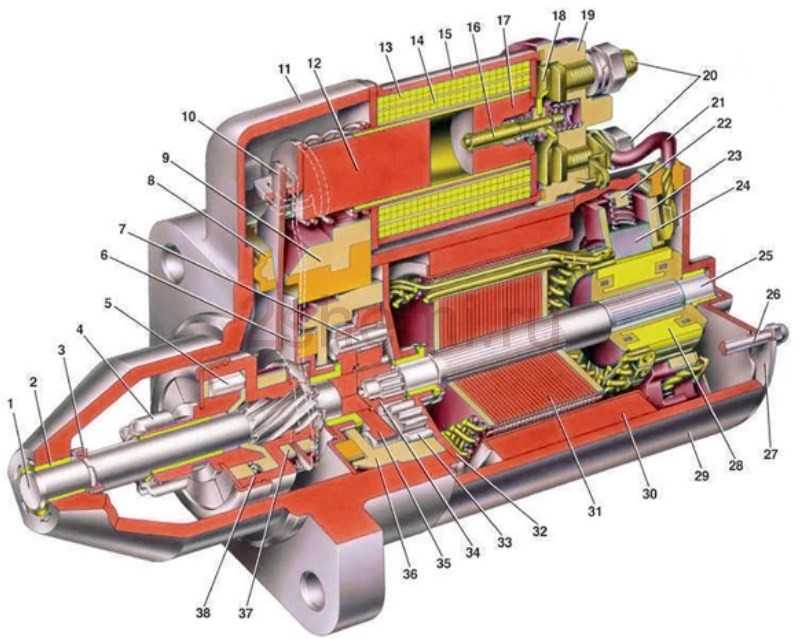

Стартер ваз 2107 — 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты; 5 — упорное полукольцо; 6 — ролик обгонной муфты; 7 — кожух обгонной муфты; 8 — ось рычага привода; 9 — заглушка; 10 — тяга якоря реле; 11 — рычаг привода; 12 — крышка со стороны привода; 13 — возвратная пружина якоря реле; 14 — якорь реле стартера; 15 —

Этапы разборки стартера

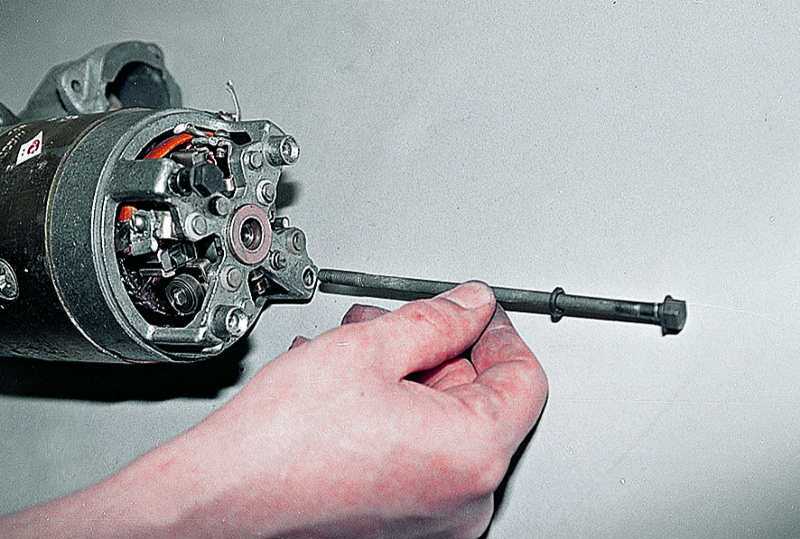

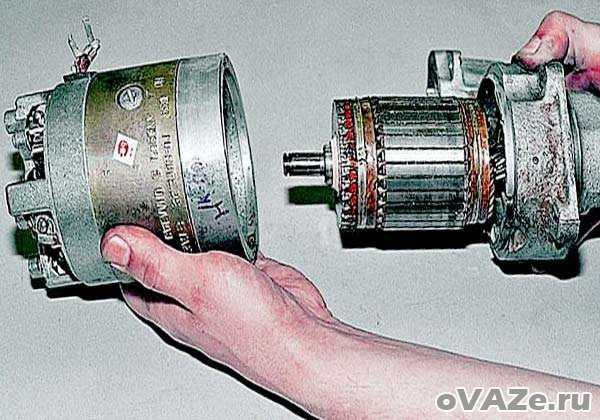

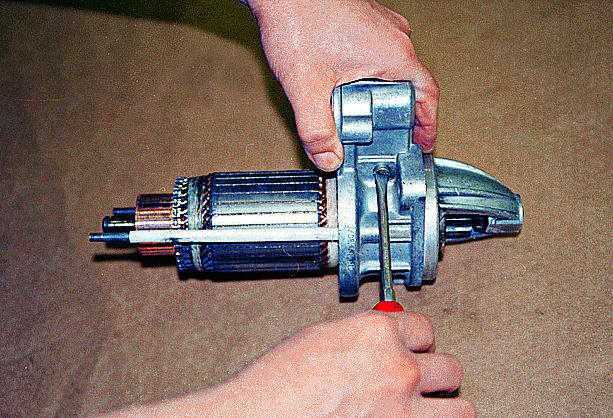

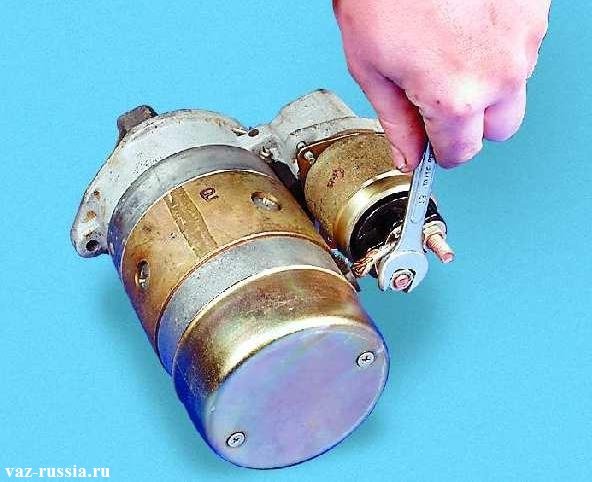

Стартер 35. 3708. Отверните гайку на нижнем контактном болту тягового реле и отсоедините от него вывод обмоток статора ваз 2107. Отверните гайки крепления тягового реле и снимите его. Детали стартера 35.3708: 1 — крышка стартера со стороны привода с промежуточным кольцом; 2 — резиновая заглушка; 3 — рычаг привода; 4 — тяговое реле; 5 — крышка со стороны коллектора; 6 — щетка; 7 — пружина щетки; 8 — защитный кожух; 9 —

Проверка состояния стартера

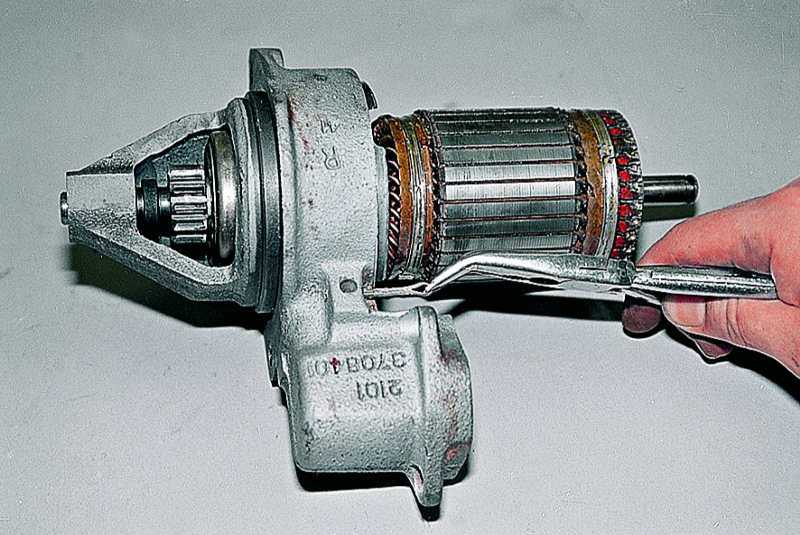

Якорь. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен показывать сопротивление не менее 10 кОм. Якорь, имеющий замыкание с массой, замените. Специальным прибором

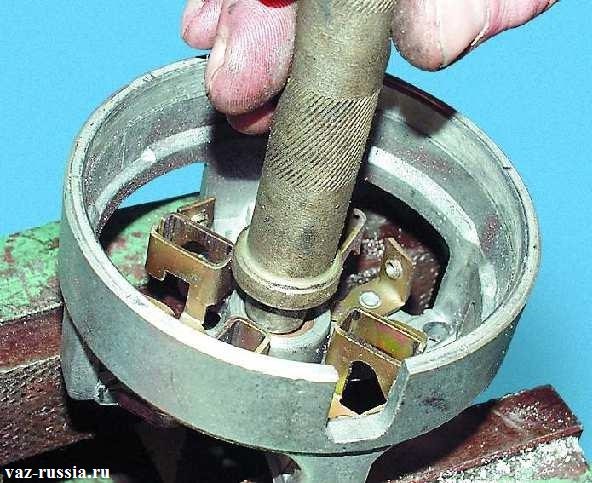

Этапы сборки стартера

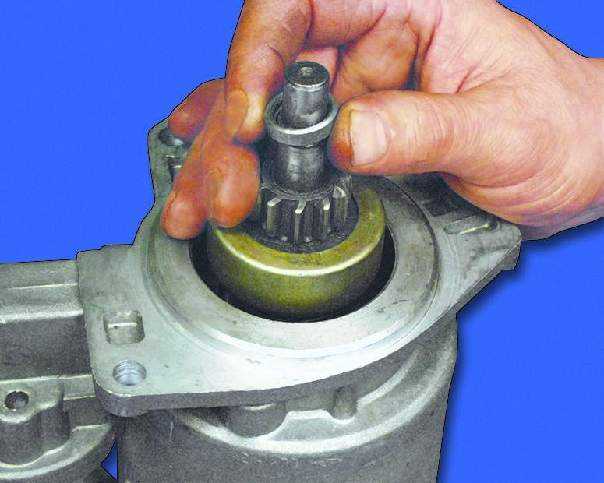

Перед сборкой смажьте моторным маслом винтовые шлицы вала якоря и ступицы обгонной муфты, шестерню и втулки крышек.

• Схемы и приборы
• Генератор
• Стартер
• Система зажигания
• Освещение и сигнализация
• Очиститель стекла и фар
• Электродвигатели
• Аккумуляторная батарея

ВАЗ / 2104, 2105, 2107 / ремонт / электрооборудование / стартер

Ремонт стартера ВАЗ-2107 своими руками: пошаговая видеоинструкция

Для начала необходимо отметить, что на таких автомобилях, как ВАЗ-2107, производитель может устанавливать стартеры различных типов. По сути, они выполняют одну и ту же функцию, но могут несколько отличаться друг от друга в плане конструкции. Также отметим, что стартер – это специальный механизм, который вырабатывает постоянный ток, создавая при этом крутящий момент, необходимый для того, чтобы коленвал начал вращаться.

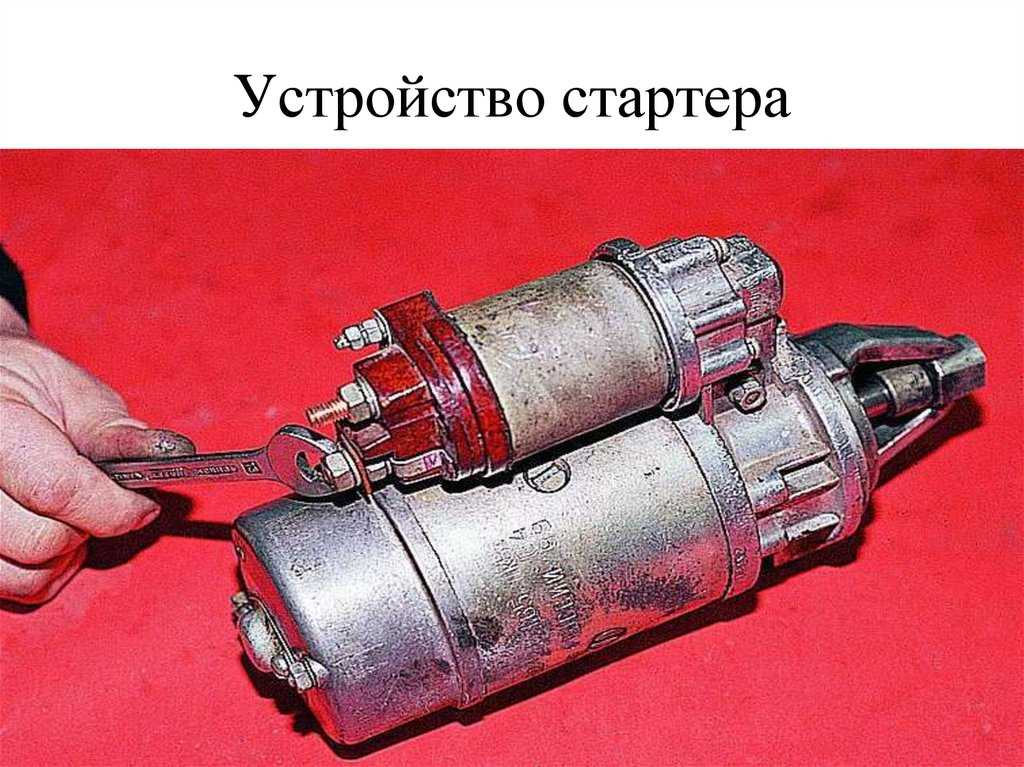

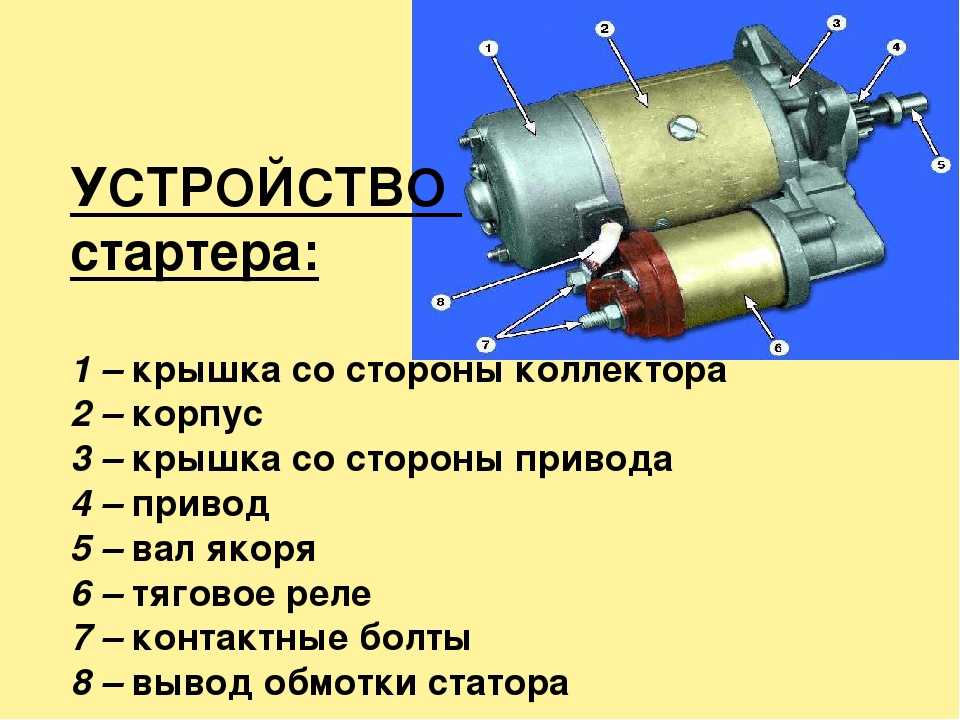

Составляющие части стартера

Чтобы отремонтировать деталь любого устройства, необходимо разбираться в том, из чего она состоит. Так, к примеру, конструкция стартера такова:

• якорь;
• корпус;
• привод;
• реле. Подключение к нему осуществляется при помощи контактных болтов, считающихся конструктивными элементами. Каждый из них состоит из частей, которые достаточно легко заменить в случае возникновения необходимости.

Помните, что произвести ремонт стартера на ВАЗ-2107 своими руками достаточно несложно. Для этого и необходимо знать, из чего именно он состоит, а также для чего предназначен.

С чего начать ремонт стартера

Прежде чем приступить к ремонту стартера, нужно найти источник неполадок.

Поиск неисправностей

Для того чтобы правильно определить, с чего следует начать, следует подумать, в чем же может заключаться причина того, что стартер не работает:

• если после того, как вы провернули ключ в замке зажигания, двигатель упорно отказывается заводиться, следует проверить лампочки, размещенные на панели приборов. Если они слабо горят или потухли совсем, скорее всего, причина кроется в неработающей аккумуляторной батарее. А еще она может быть просто разряжена. Берем в руки тестер и проверяем емкость и напряжение аккумулятора;
• в том случае, если аккумуляторная батарея полностью исправна, нужно проверить, в каком положении находится переключатель скоростей, и перевести его в положение «Р»;
• следующее, что необходимо выяснить, – это доходит ли питание от замка зажигания непосредственно к стартеру.

Сделать последнее действие можно двумя способами.

Способ 1. В открытый разъем вставляется провод, сделанный из меди, с сечением 2,5 мм. Один конец направляется к стартеру, а другой – к аккумуляторной клемме. Благодаря такому методу можно имитировать зажигание.

Способ 2. Для этого метода проверки потребуется два человека. Один из них будет проворачивать ключ в замке зажигания, в то время как второй – дотрагиваться контрольным щупом до кончика провода, который идет от разгрузочного реле. Если во время этой процедуры загорится контрольная лампочка, это свидетельствует о том, что в замке зажигания, а также в реле нет никаких проблем.

Ремонт стартера

Как известно, автомобили ВАЗ-2107 бывают оснащены как инжекторами, так и карбюраторами. В связи с этим последовательность действий и сами ремонтные работы по стартеру могут слегка отличаться друг от друга. Тем не менее, каким бы ни был ваш автомобиль, эту задачу вполне возможно решить самостоятельно.

В первую очередь необходимо демонтировать стартер. Для этого автомобиль устанавливается над смотровой ямой либо поднимается на подъемнике. Но сначала от аккумулятора следует отсоединить минусовую клемму. Далее порядок действий зависит от того, что установлено на вашем авто: карбюратор либо инжектор.

Ремонтируем стартер на авто с карбюраторным двигателем

1. Отсоединяем и снимаем датчик массового расхода воздуха, а также корпус воздушного фильтра.
2. Берем в руки плоскую отвертку и извлекаем резинки-держатели, которые фиксируют фильтр, из кронштейнов.
3. Отсоединяем водозаборник от патрубка фильтра и вынимаем его из держателя.

Читайте также: Регулировка дверей на ВАЗ-2107

Ремонтируем стартер на авто с инжекторным двигателем

1. Снимаем грязезащитные щитки, причем как основные, так и дополнительные. Данное действие невыполнимо, если у вас нет торцового ключа на 8. С его помощью необходимо отвернуть по 4 винта, которые находятся на основном щитке, а точнее, на его боковом и переднем креплениях, а также 2 болта, располагающиеся на дополнительном. Есть еще и нижний винт, но он имеет другой диаметр. Для его извлечения потребуется торцовый ключ на 10.
2. Теперь при помощи длинного торцового ключа на 13 отворачиваем болты, которые фиксируют картер сцепления и стартер. После этого откручиваем болты, при помощи которых стартер крепится непосредственно к кронштейну и растяжке впускного патрубка.
3. Убираем растяжки впускного трубопровода и очень аккуратно при помощи того же ключа отворачиваем гайку выпускного коллектора, после чего снимаем щиток.
4. Отсоединяем от клеммы АКБ тот провод, который у нас остался, и снимаем наконечник, находящийся на контактном стержне.
5. Вывод тягового реле необходимо освободить от провода 50, после чего изъять и сам стартер. Теперь его можно разбирать. Прежде чем сделать это, попытайтесь хорошенько очистить деталь от грязи, налипшей на нее.

После того как стартер оказался у вас в руках, порядок действий выглядит следующим образом (кстати, он абсолютно идентичен для любых типов мотора вышеуказанного авто):

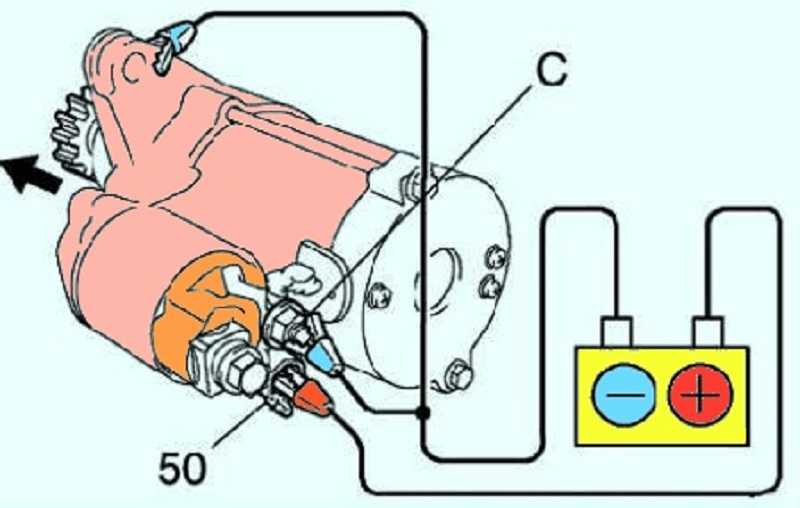

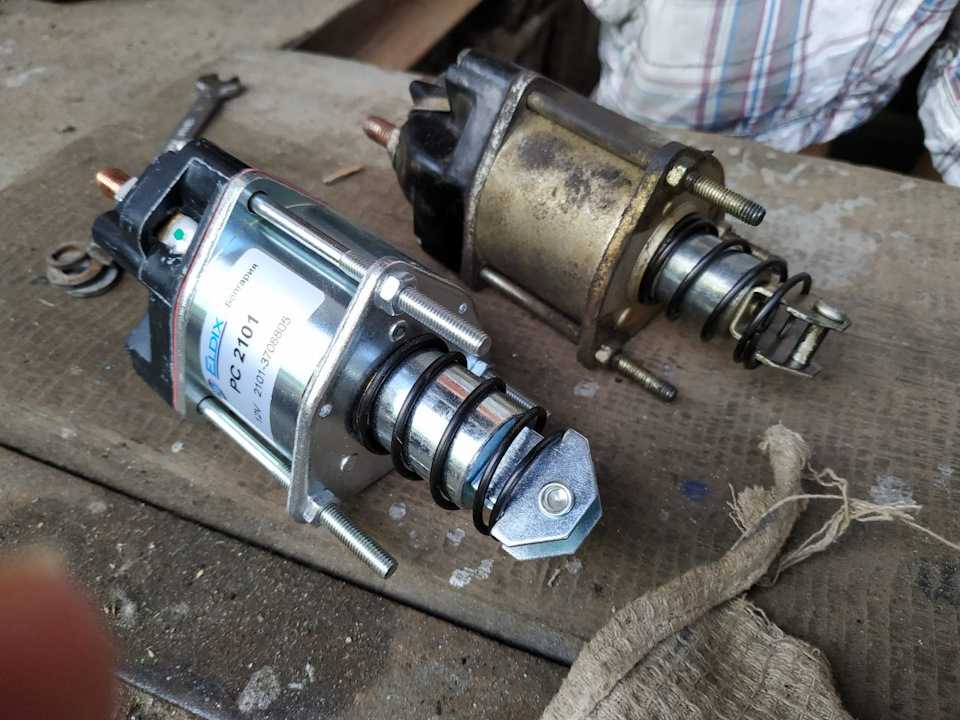

• проверяем втягивающее реле. После подсоединения 50 вывода реле к клемме «плюс» аккумуляторной батареи подсоединяем корпус стартера непосредственно к «минусу». Таким образом, станет понятно, есть ли проблема в самом реле или же она в чем-то другом. Если оно находится в рабочем состоянии, то при данном действии будет слышен отчетливый щелчок;

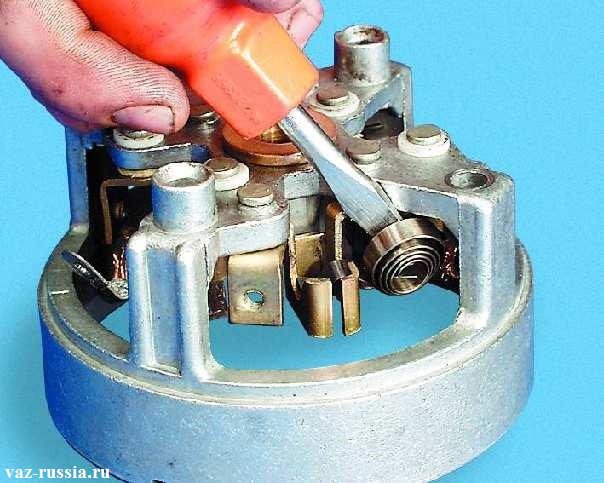

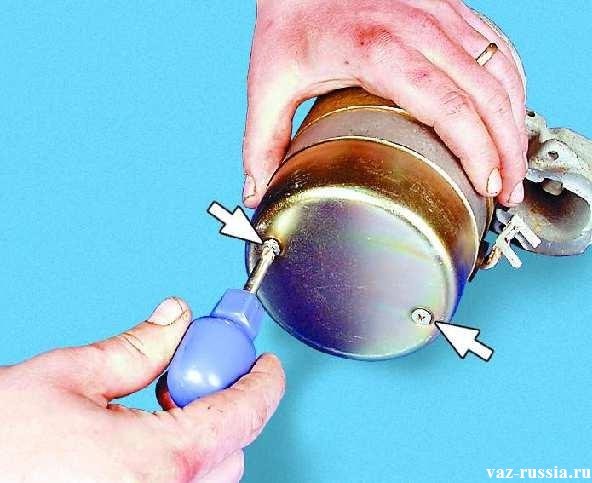

• для проверки целостности обмоток нужно избавиться от крышки стартера и отсоединить щеточный узел. При помощи омметра следует проверить, есть ли замыкание на корпус стартера;
• если результаты нашей проверки показали, что реле все-таки работает, достаем якорь. Для этого отворачиваем болты крепления кожуха стартера, снимаем штопорную шайбу, а также прокладки. Затем следует отвинтить две гайки и полностью снять заднюю крышку. Таким образом, корпус обмотки стартера освобожден от шпилек;
• отворачиваем гайку оси вращения эксцентрика и вынимаем ее из корпуса, отсоединяя якорь.

На этом процесс разборки стартера можно считать завершенным. Якорь, кстати, ремонту не подлежит, зато его с легкостью можно заменить на новый. Сборка стартера проводится в обратном порядке.

Стартер ВАЗ 2107 Семёрка

«http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd»>

Номинальная мощность, кВт. …….1,3 Потребляемая сила тока при номинальной мощности, не более, А……..290 (260*) Потребляемая сила тока в заторможенном состоянии, не более, А……..550 (500*) Потребляемая сила тока  на холостом ходу (без реле)*, не более, А……..60 (35*) Рисунок 8–14. Стартер 35.3708: 1 — вал якоря; 2 — втулка крышки стартера; 3 — ограничительное кольцо хода шестерни; 4 — шестерня привода с внутренним кольцом обгонной муфты; 5 — упорное полукольцо; 6 — ролик обгонной муфты; 7 — кожух обгонной муфты; 8 — ось рычага привода; 9 — заглушка; 10 — тяга якоря реле; 11 — рычаг привода; 12 — крышка со стороны привода; 13 — возвратная пружина якоря реле; 14 — якорь реле стартера; 15 — передний фланец реле; 16 — удерживающая обмотка реле; 17 — втягивающая обмотка реле; 18 — шток якоря; 19 — сердечник реле; 20 — фланец сердечника; 21 — контактная пластина;  22 — крышка реле; 23 — контактные болты реле; 24 — крышка со стороны коллектора; 25 — щеткодержатель положительной щетки; 26 — втулка крышки стартера;  27 — регулировочная шайба осевого свободного хода якоря; 28 — стопорная шайба; 29 — стяжной болт; 30 — кожух; 31 — вывод сериесных катушек обмотки статора; 32 — торцевой коллектор; 33 — сериесная катушка обмотки статора; 34 — полюс статора; 35 — корпус стартера; 36 — сердечник якоря; 37 — ограничительный диск; 38 — поводковое кольцо; 39 — ступица с наружным кольцом обгонной муфты; 40 — вкладыш ступицы Рисунок 8–15. Схема соединений стартера: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 (Рисунок 8–14) с торцевым коллектором. Схема его включения показана на Рисунке 8–15. До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35. 3708. До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 (см. Рисунок 8–15) и штекер «50» стартера соединялся красным проводом через монтажный блок с выводом «50» выключателя зажигания. * Для стартера СТ-221.

Предохранители и реле Аккумулятор Заряженность аккумулятора Как зарядить аккумулятор Генератор Поломки генератора Проверка генератора Переборка генератора Замена деталей генератора Стартер Проверки и испытания стартера Поломки стартера Тяговое реле Разбираем стартер Состояние деталей стартера Сборка стартера Зажигание Момент зажигания Зазор между прерывателем и распределителем Проверка зажигания Распределительзажигания Поломки зажигания Коммутатор Катушка зажигания Свечи зажигания Выключатель зажигания Детали от радиопомех Световые приборы Как отрегулировать фары Поломки световых приборов Лампы и лампочки Реле аварийки и поворотников Реле фар Очиститель лобового стекла Поломки лобового очистителя Моторедуктор лобового очистителя Дворники фар Электродвигатель печки Поломки электродвигателя печки Электромотор вентилятора радиатора Приборы контроля Снятие приборов Как найти неисправность в приборах Поломки приборов Проверяем приборы Датчики приборов Система пневмоклапана карбюратора

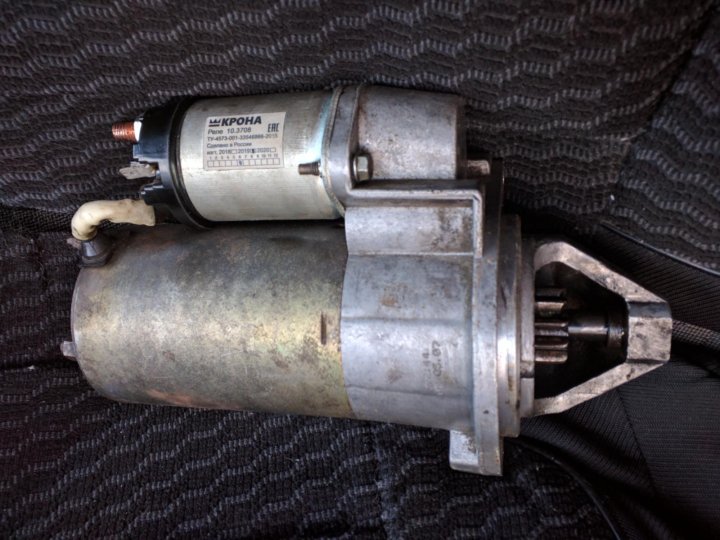

Редукторный стартер ВАЗ 2107

Конструкция стартера “семерки”, как и всей линейки “классики” ВАЗ, разработана почти полвека назад. Поэтому он отличается большим энергопотреблением, что особенно важно при попытках завести автомобиль с подсевшим аккумулятором в сильные морозы. Также с ним случаются прочие проблемы:

• при рабочем стартере не срабатывает втягивающее реле;
• при рабочем стартере и реле не вращается якорь;
• якорь вращается, а коленвал стоит;
• стартер не отключается после запуска мотора.

Чтобы избавиться от проблем, владельцы ставят редукторный стартер на ВАЗ 2107.

Содержание

• Преимущества редукторного стартера для ВАЗ 2107

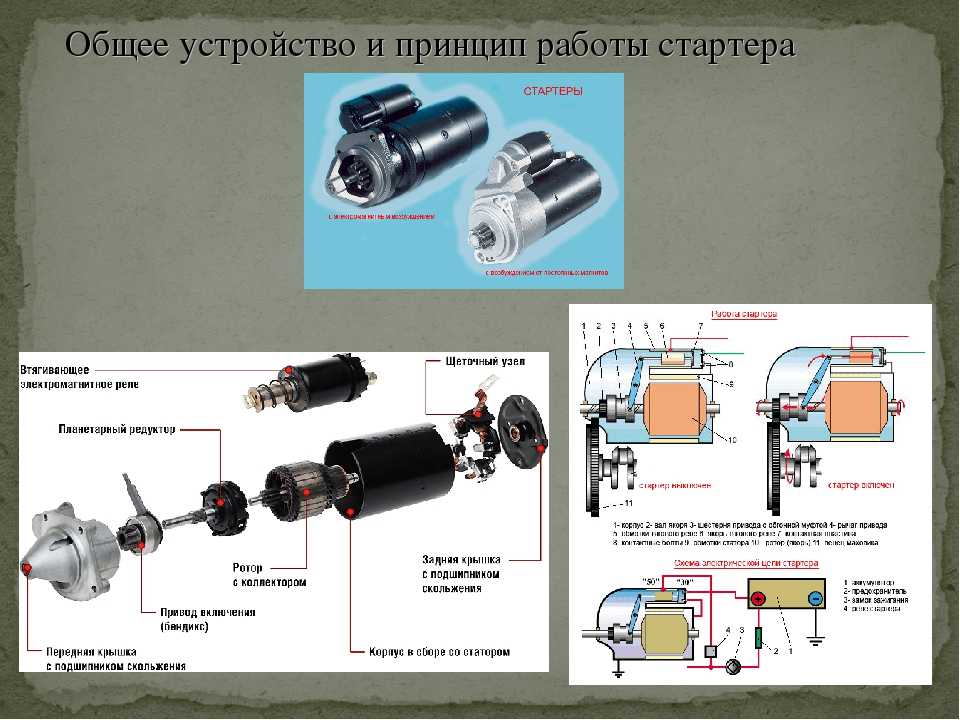

• Устройство и принцип работы редукторного стартера
• Установка редукторного стартера на ВАЗ 2107
• Отзыв: Стартер редукторный СтартВольт ВАЗ-2101 — Мощная замена для штатного стартера классики.
• Редукторный стартер на ВАЗ 2107: ставить или нет?
• Преимущества редукторного механизма
• Стартер ВАЗ 2107 – меняем сами на два счета!
• Замысловато ли устройство стартера «семерки»?
• Как стартер пускает двигатель?
• Схема подключения и возможные затруднения
• Ремонт стартера ВАЗ 2107
• Демонтаж агрегата
• Диагностика неисправностей и разборка механизма
• Ремонт электростартера

Преимущества редукторного стартера для ВАЗ 2107

Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:

• быстрый запуск двигателя;
• увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
• увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.

Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора. Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ.

Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.

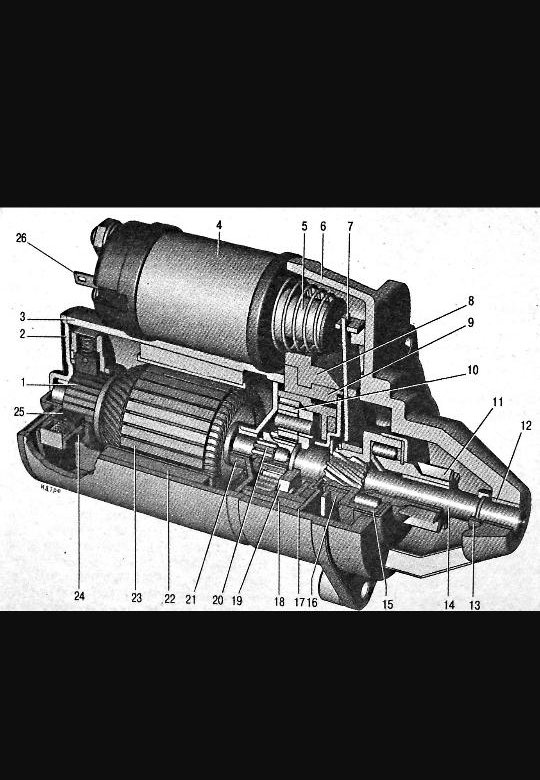

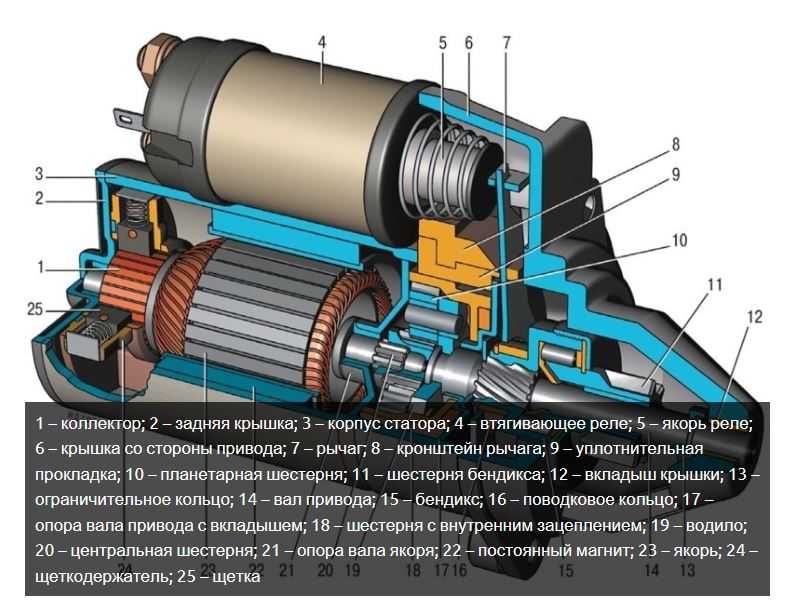

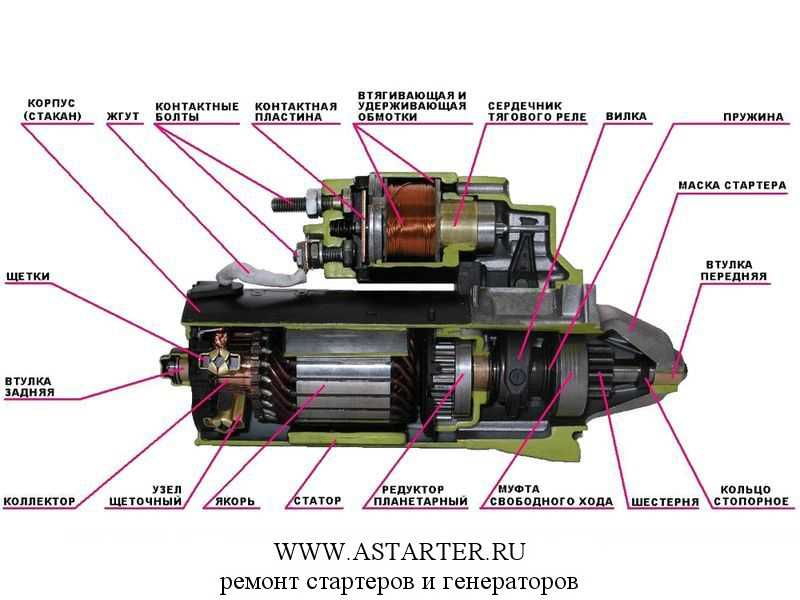

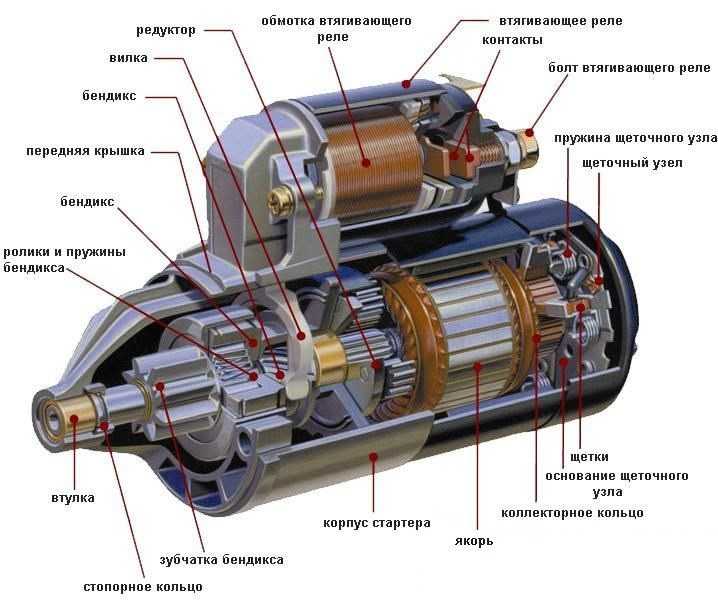

Устройство и принцип работы редукторного стартера

Благодаря чему редукторный стартер обладает большей надежностью и эффективностью?

Отличие его от “классического” в наличии зубчатой передачи между якорем и бендиксом. Устройство редукторного стартера ВАЗ 2107 позволяет (за счет больших оборотов якоря и использования понижающего редуктора) при меньшем энергопотреблении получить больший крутящий момент, что повышает эффективность устройства. Особенно удачны решения на основании планетарного редуктора.

Принцип работы редукторного стартера не отличается от обычного — электрическая энергия преобразуется в механическую.

Работает это так:

• напряжение подается на втягивающее реле, подающее ток на обмотку и якорь;
• реле смещает зубчатое колесо по валу якоря к маховику двигателя;
• при отключении питания реле зубчатое колесо возвращается на место, а стартер отключается.

Особенность в том, что вращающий момент от вала передается маховику через редуктор, что повышает эффективность на 50%. Это увеличивает ресурс узла вдвое и снижает нагрузку на аккумулятор во время запуска двигателя.

Установка редукторного стартера на ВАЗ 2107

Замена стартера на редукторную модель не требует особых навыков и специализированного инструмента, нужен лишь стандартный набор гаечных ключей. замена производится так:

• Отключить аккумулятор.
• Открутить болты крепления стартера и гайку крепления силового провода.
• Снять штекер с управляющего провода.
• Вытащить старый стартер.
• Установить редукторный стартер на посадочное место.
• Затянуть болты крепления.
• Установить силовой провод и затянуть гайкой.
• Надеть клемму управляющего провода.
• Подключить аккумулятор.

После этого можно наслаждаться возможностью быстрого и энергоэффективного запуска двигателя благодаря использованию современной модели стартера.

Отзыв: Стартер редукторный СтартВольт ВАЗ-2101 — Мощная замена для штатного стартера классики.

Вид с боковой поверхности коробки:

Ещё одна боковая поверхность упаковки:

На следующей стороне указаны мощность стартера, его стартовые обороты, минимальная температура его эффективности:

Мощность стартера в 1550Вт. значительно превышает мощность штатного стартера Жигулей, который имеет мощность 1300Вт. В комплекте стартера идёт паспорт с гарантийным талоном, но он весь состоит из рекламы деталей злектрооборудования автомобиля производства компании СтартВольт. На фотографии виден приклеенный продавцом чек со стоимостью данного стартера:

Сам стартер в коробке заботливо уложен в пенопластовую ударопоглощающую ячейку:

На заднем торце стартера можно разглядеть его силовые клеммы и медные элементы деталей:

Сам стартер изготовлен в Китае по лицензии и под контролем российской фирмы, он компактный, а вес его небольшой, порядка 3 кг:

Рабочая часть стартера несколько меньше аналогичной части штатного стартера, сам механизм подачи шестерёнки и крепления стартера, естественно, стандартный:

Вид самого стартера с другой стороны:

Отмечу тот факт, что гайка под ключ на 13 на верхней клемме справа вверху на фотографии (нижняя гайка на медном болте) была закручена слабо, и её удалось хорошо подтянуть. При затяжке этой гайки от усилия может немного провернуться чёрная обойма круглого изолятора втягивающего реле, откуда выходят медные болты. Чтобы этого не произошло, необходимо гайку подтягивать аккуратно, без излишних боковых усилий, а саму обойму придерживать руками. Если обойма всё-таки немного повернулась, нужно осторожно руками с усилием вернуть её на место. В рабочем положении эта обойма фиксируется внутренним фиксатором, и эту фиксацию вы почувствуете рукой.
На следующей фотографии можно оценить сравнительные габариты нового и старого штатного стартера Жигулей:

Разница, как говорится, видна невооруженным глазом.
После установки нового стартера двигатель автомобиля был запущен. Восторг при работе стартера, честно сказать, был. Скорость коленвала при запуске такая, что, кажется, из двигателя вывернули свечи, и компрессия цилиндров перестала мешать работе стартера. Звук запуска также разительно изменился. Понравилось и то, что при включении стартера просадка напряжения бортовой электрической сети относительно небольшая. Пока работа данного стартера на автомобиле приносит истинное удовлетворение. Остаётся подождать зимних холодов, и проверить уверенность пуска двигателя на морозе. Думается, такому стартеру это будет по плечу.

Редукторный стартер на ВАЗ 2107: ставить или нет?

Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при «подсевшей» АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму «минус» от АКБ.
2. Используя гаечный ключ на «13», необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Стартер ВАЗ 2107 – меняем сами на два счета!

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

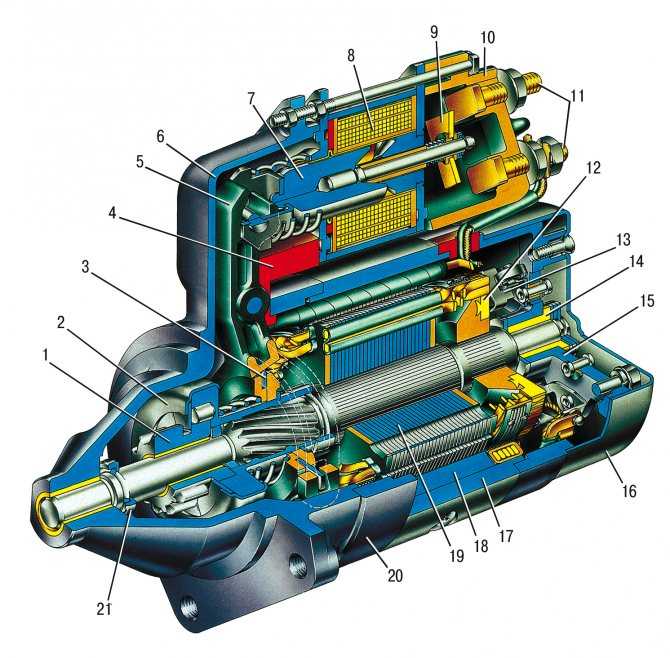

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

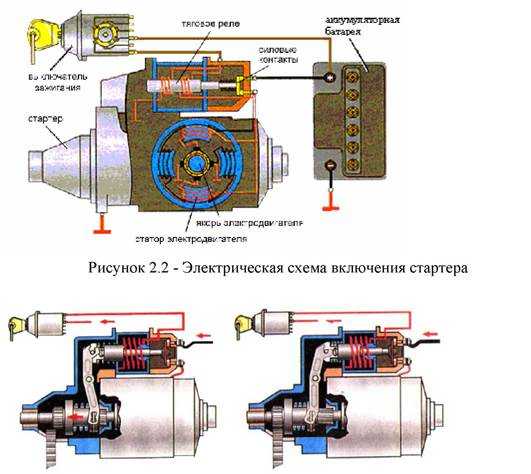

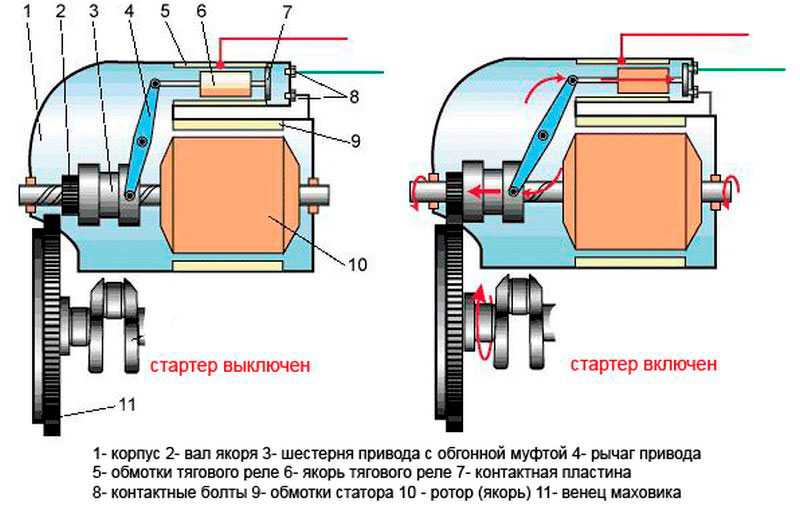

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Ремонт стартера ВАЗ 2107

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

1. Отключаем аккумулятор.
2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
3. Отключаем управляющую цепь.
4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

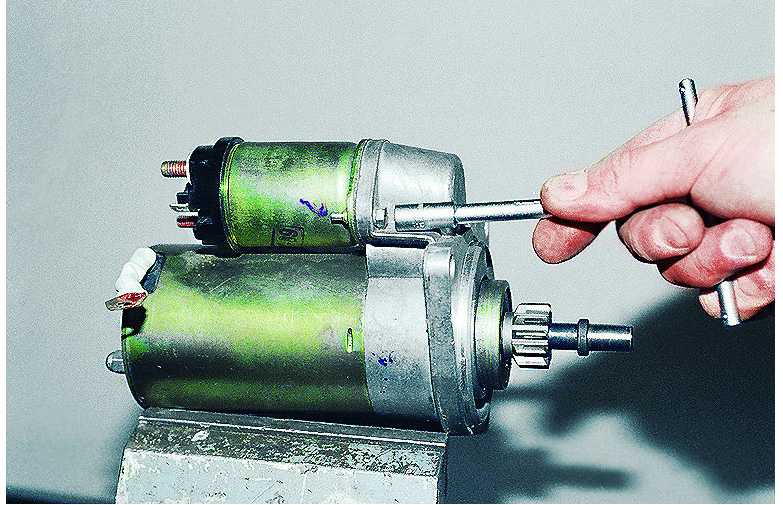

1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.

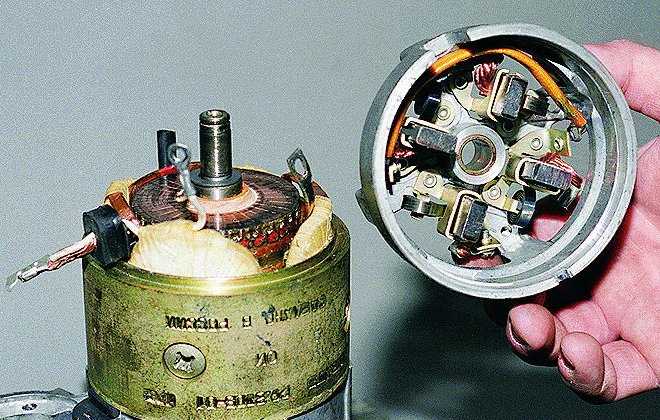

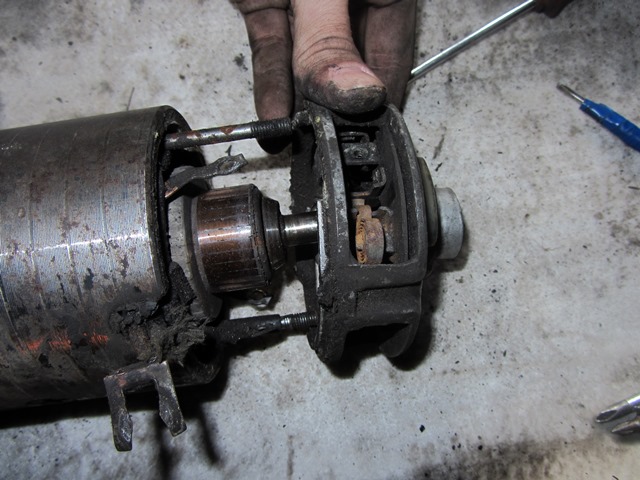

2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

«

Редукторный стартер на классику — Сборка-Доработка

На НГ праздниках ударило -37 в крещенские морозы, решил по-приколу завести тачилку. Стартер не провернул на заряженном АКБ. Забил на неё. Холода спали, решил покататься, не крутит. Подумал стартер клину дал, стоял редукторный с Нивы, брал бу и 4ре года отходил, издавал стрёмный звук, думаю хана. Сходил купил новый КАТЭК, заменил.

Поменял таж фигня, подумал мотор ушатал. На галстуке завелась, океч. Оказалась клемма АКБ сдохла, заменил.

Покатал две недели, всё океч. Поехал из деревни, при попытке завести, крутит в холостую, ну блин. Снимаю, венец целый, разбираю стартёр, на вид целые шестерни.

Всем доброго времени суток!
Новая запись не заставила себя долго ждать и на этот раз она будет о замене стартера, если говорить конкретнее — о переходе на редукторный стартер. Все плюсы этого стартера перед обычным многим давно известны, если кому вдруг нет — ниже малость распишу его достоинства и мои причины его установки.

Если вы по каким-то причинам не в теме, то я вас проинформирую в общих чертах: редукторный стартер почти по всем статьям превосходит родной стоковый стартер жигулей — он меньше по размерам, скорость кручения у него поболее будет, он в принципе мощнее и при этом расходует меньше энергии заряда аккумулятора:

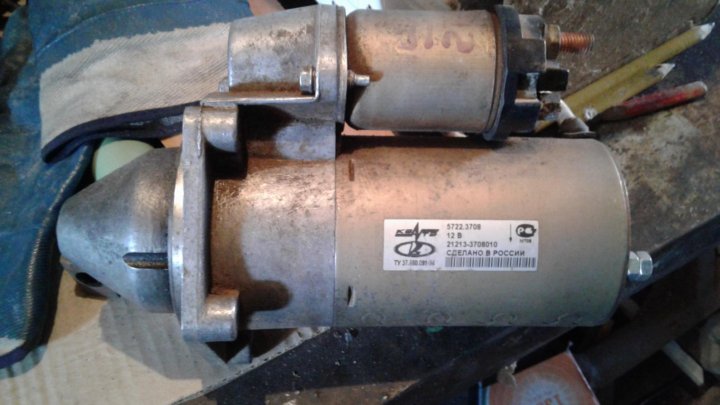

Конструкция стартера “семерки”, как и всей линейки “классики” ВАЗ, разработана почти полвека назад. Поэтому он отличается большим энергопотреблением, что особенно важно при попытках завести автомобиль с подсевшим аккумулятором в сильные морозы. Также с ним случаются прочие проблемы:

• при рабочем стартере не срабатывает втягивающее реле;
• при рабочем стартере и реле не вращается якорь;
• якорь вращается, а коленвал стоит;
• стартер не отключается после запуска мотора.

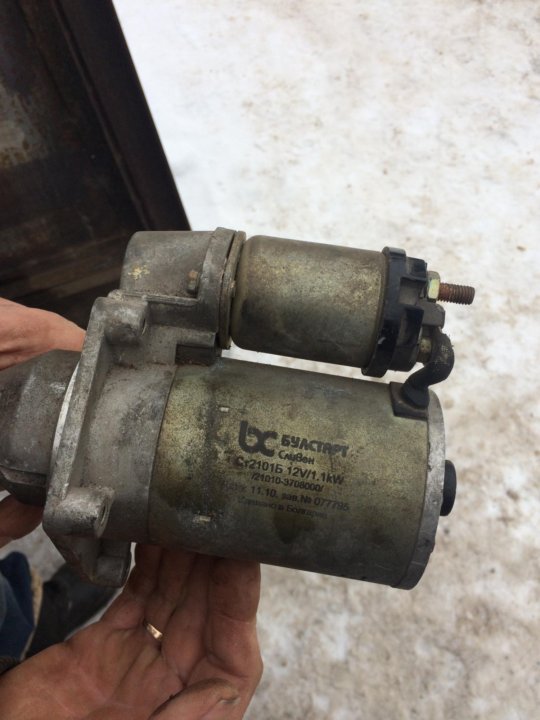

Чтобы избавиться от проблем, владельцы ставят редукторный стартер на ВАЗ 2107.

Преимущества редукторного стартера для ВАЗ 2107

Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:

• быстрый запуск двигателя;
• увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
• увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.

Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора. Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ.

Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.

Устройство и принцип работы редукторного стартера

Благодаря чему редукторный стартер обладает большей надежностью и эффективностью?

Отличие его от “классического” в наличии зубчатой передачи между якорем и бендиксом. Устройство редукторного стартера ВАЗ 2107 позволяет (за счет больших оборотов якоря и использования понижающего редуктора) при меньшем энергопотреблении получить больший крутящий момент, что повышает эффективность устройства. Особенно удачны решения на основании планетарного редуктора.

Принцип работы редукторного стартера не отличается от обычного — электрическая энергия преобразуется в механическую.

Работает это так:

• напряжение подается на втягивающее реле, подающее ток на обмотку и якорь;
• реле смещает зубчатое колесо по валу якоря к маховику двигателя;
• при отключении питания реле зубчатое колесо возвращается на место, а стартер отключается.

Особенность в том, что вращающий момент от вала передается маховику через редуктор, что повышает эффективность на 50%. Это увеличивает ресурс узла вдвое и снижает нагрузку на аккумулятор во время запуска двигателя.

Установка редукторного стартера на ВАЗ 2107

Замена стартера на редукторную модель не требует особых навыков и специализированного инструмента, нужен лишь стандартный набор гаечных ключей. замена производится так:

• Отключить аккумулятор.
• Открутить болты крепления стартера и гайку крепления силового провода.
• Снять штекер с управляющего провода.
• Вытащить старый стартер.
• Установить редукторный стартер на посадочное место.
• Затянуть болты крепления.
• Установить силовой провод и затянуть гайкой.
• Надеть клемму управляющего провода.
• Подключить аккумулятор.

После этого можно наслаждаться возможностью быстрого и энергоэффективного запуска двигателя благодаря использованию современной модели стартера.

Отзыв: Стартер редукторный СтартВольт ВАЗ-2101 — Мощная замена для штатного стартера классики.

Вид с боковой поверхности коробки:

Ещё одна боковая поверхность упаковки:

На следующей стороне указаны мощность стартера, его стартовые обороты, минимальная температура его эффективности:

Мощность стартера в 1550Вт. значительно превышает мощность штатного стартера Жигулей, который имеет мощность 1300Вт. В комплекте стартера идёт паспорт с гарантийным талоном, но он весь состоит из рекламы деталей злектрооборудования автомобиля производства компании СтартВольт. На фотографии виден приклеенный продавцом чек со стоимостью данного стартера:

Сам стартер в коробке заботливо уложен в пенопластовую ударопоглощающую ячейку:

На заднем торце стартера можно разглядеть его силовые клеммы и медные элементы деталей:

Сам стартер изготовлен в Китае по лицензии и под контролем российской фирмы, он компактный, а вес его небольшой, порядка 3 кг:

Рабочая часть стартера несколько меньше аналогичной части штатного стартера, сам механизм подачи шестерёнки и крепления стартера, естественно, стандартный:

Вид самого стартера с другой стороны:

Отмечу тот факт, что гайка под ключ на 13 на верхней клемме справа вверху на фотографии (нижняя гайка на медном болте) была закручена слабо, и её удалось хорошо подтянуть. При затяжке этой гайки от усилия может немного провернуться чёрная обойма круглого изолятора втягивающего реле, откуда выходят медные болты. Чтобы этого не произошло, необходимо гайку подтягивать аккуратно, без излишних боковых усилий, а саму обойму придерживать руками. Если обойма всё-таки немного повернулась, нужно осторожно руками с усилием вернуть её на место. В рабочем положении эта обойма фиксируется внутренним фиксатором, и эту фиксацию вы почувствуете рукой.
На следующей фотографии можно оценить сравнительные габариты нового и старого штатного стартера Жигулей:

Разница, как говорится, видна невооруженным глазом.
После установки нового стартера двигатель автомобиля был запущен. Восторг при работе стартера, честно сказать, был. Скорость коленвала при запуске такая, что, кажется, из двигателя вывернули свечи, и компрессия цилиндров перестала мешать работе стартера. Звук запуска также разительно изменился. Понравилось и то, что при включении стартера просадка напряжения бортовой электрической сети относительно небольшая. Пока работа данного стартера на автомобиле приносит истинное удовлетворение. Остаётся подождать зимних холодов, и проверить уверенность пуска двигателя на морозе. Думается, такому стартеру это будет по плечу.

Редукторный стартер на ВАЗ 2107: ставить или нет?

Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при «подсевшей» АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму «минус» от АКБ.
2. Используя гаечный ключ на «13», необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Стартер ВАЗ 2107 – меняем сами на два счета!

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Ремонт стартера ВАЗ 2107

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

1. Отключаем аккумулятор.
2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
3. Отключаем управляющую цепь.
4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

От чего поставить гур на ваз 2107. Установка и подключение ГУР на «Семерку»: крутить руль «одним пальцем. Видео: процесс установки

ВАЗ «классика» такого не предусматривает вариант в качестве гидроусилителя руля.Если управление не требует больших усилий при езде по бездорожью, поворот руля на малой скорости, маневрирование на парковке, довольно затруднен.Чтобы повернуть руль «одним пальцем», вам можно установить электроусилитель руля на ВАЗ 2107. При кажущейся сложности устройства установка и подключение не требуют специальных навыков и не занимают слишком много времени.Для установки ГУР вам потребуется набор ключей, дрель и электроусилитель руля с проводами и крепежом.

Зачем ставить ЭУР на ВАЗ 2107

Электроусилитель на «семерку» устанавливается в таких случаях:

• для облегчения управления при управлении машиной представительницами прекрасного пола;
• для безопасности, удобства и комфорта управления;
• как элемент тюнинга автомобиля;
• , чтобы облегчить вождение для пожилых людей или людей с проблемами со здоровьем.

Типы усилителя руля

На современных машинах применяются два типа усилителя руля: гидравлический и электрический (электромеханический) усилитель руля. Короче — ГУР и ЭУР.

Усилитель руля основан на использовании рабочей жидкости (масла) под давлением. Система гидроусилителя включает в себя насос, подводящие трубопроводы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте руля. Конструкция такого усилителя достаточно сложна, монтаж трудоемок, а сам усилитель требует регулярного обслуживания. Только при соблюдении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка гидроусилителя руля на машину, в конструкции которой не предусмотрен гидроусилитель руля, сложная и очень дорогая процедура, требующая установки дополнительных деталей и серьезных изменений конструкции рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и стоит почти вдвое дешевле гидроусилителя руля. Установка ЭУР на ВАЗ 2107 не очень трудоемка и особых сложностей не вызывает. Электроусилитель руля не требует периодического обслуживания и более надежен и долговечен, чем ГУР. Для работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно этот тип ГУР устанавливают на свои машины владельцы «семерок».

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на «семерку», производит завод «Авиаагрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет использовать его в рулевом управлении любой «классики». Электроусилитель крепится непосредственно на рулевой колонке автомобиля.

В комплект поставки EUR входят:

• механизм электроусилителя;
• Кронштейн крепления ЭУР на руль ВАЗ 2107;
• промежуточный кардан;
• провода;
крепеж
• ;
• обвязка декоративная.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель работает синхронно с поворотом руля водителем, создавая дополнительный момент, уменьшающий усилия на поворот колес. Коэффициент усиления ЭУР равен 5,7, то есть после установки ЭУР вместо усилия до 20 кг будет достаточно усилия до 3,5 кг.

В усилителе используется принцип обратной связи. Выглядит это так:

• датчик момента определяет поворачивает ли водитель руль и в какую сторону вращается руль на ВАЗ 2107;
• модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает их по запрограммированной программе и выдает управляющий сигнал на электродвигатель;
• Электродвигатель вращает кардан рулевого колеса, облегчая усилия водителя.

Датчик скорости обеспечивает соответствие усиления текущей скорости автомобиля. На малых скоростях коэффициент усиления рулевого управления ниже, поворачивать становится тяжелее, а на высоких скоростях требуется меньше усилий для поворота руля.

Электроусилитель начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автоматика отключает его, переводя автомобиль в штатный режим ручного управления, что обеспечивает 100% безопасность в случае поломки.

Установка ЭУР на ВАЗ 2107

Перед началом работы необходимо снять клеммы с аккумулятора во избежание возможного короткого замыкания.

Порядок установки ЭУР следующий:

Практически все операции по установке и подключению ЭУР проводятся в салоне автомобиля. Работа занимает 2-3 часа. Гарантия на ЭУР Махачкалинского завода 1 год. Это лучший вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от Приоры. Для этого нужно изготовить или купить специальную переходную пластину и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается изменением конструкции автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не получится – устройство ярко проявляет себя при проверке люфта руля. Это может быть основанием для отказа в выдаче бумаги о прохождении обязательного технического осмотра.

Для прохождения технического осмотра в соответствии с законодательством необходимо найти официальное письмо от производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Это письмо (копия) должно быть иметь при себе при прохождении техосмотра.

Также для ТО необходим документ, подтверждающий установку ЭУР в сертифицированном ВАЗом автосервисе.

При наличии этих двух документов работники станции технического осмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

Если вы решили установить электроусилитель руля на ВАЗ 2107, то у вас есть два варианта.

1. Берем от Приоры или Нивы, дорабатываем и вставляем. Это будет стоить около 20-23 тысяч рублей.

2. Или купить электроусилитель руля специально для ВАЗ 2107. Покупка и установка будут стоить примерно в ту же сумму.

Мы не можем конкретно посоветовать, что выбрать, т.к. (касательно установки нивовских или приоровских электроусилителей) кто-то говорит, что они выходят из строя неожиданно. Некоторые утверждают, что это подклинивает руль. Это опасно при вождении, так как невозможно управлять автомобилем.

Что касается заводского ЭУР, то пока жалоб не слышно.

Что нужно сделать во время установки?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется регулировать датчик скорости коробки передач. Если этого не сделать, то при трогании с места и на малых скоростях вы не заметите никаких изменений. То есть крутить руль будет все так же тяжело. И только при наборе высокой скорости руль будет поддаваться вам с меньшим сопротивлением.

А если нет датчика скорости, то его надо поставить. Вот что должно получиться: 6-импульсный проходной от 214 Нивы (обычно идет с заводским электроусилителем)

Кроме того, потребуется внести еще некоторые изменения в конструкцию. Вот они:

• берем еще один всасывающий трос (в комплекте с электроусилителем от ВАЗ 2108) и переносим его;
• заменить редуктор — взять такой, чтобы у него был короткий червячный вал, но сошки остались родные;
• если ВАЗ 2107 с контактной системой зажигания, то нужно ставить диод МУР1100Е.

Что еще входит в ЭУР пакет для семерки?

Кроме самого ЭУР в комплект входят:

• кожух рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
• датчик скорости;
• всасывающий кабель;
крепеж
• ;
• паспорт и инструкция по установке ЭУР.

На автомобилях серии «классика» установка ГУР не предусматривалась. Во всех этих машинах используются рулевые механизмы. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по трассе машиной очень легко управлять, руль крутится без усилий. Но как только притормаживаешь, совершаешь маневры на парковке, крутить руль становится все труднее.

Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку. Его установка и подключение не займут много времени. Все, что вам нужно для установки, это набор ключей, комплект электроусилителя со всем крепежом и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливается электроусилитель руля Приоры. Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

1. Повышение уровня безопасности, комфорта и удобства вождения.
2. Облегчение контроля при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым трудно крутить тугой руль.
3. Электрический усилитель выступает в качестве элемента настройки.

Но даже если вы много лет за рулем, вы вряд ли сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

Почему не гидравлический?

Существует два типа гидроусилителя руля:

1. Электромеханический.
2. Гидравлический.

Работа гидроусилителя руля создает высокое давление масла в системе. Конструкция гидроусилителя состоит из подводящих патрубков, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего проворачивание колес значительно облегчается.

Поэтому крутить руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

Если в автомобиле не предусмотрена установка гидроусилителя, то установить его очень сложно. Вам придется докупить дополнительные детали, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине нецелесообразно устанавливать на «семерку» гидроусилитель.

Электроусилитель

У него есть одно большое преимущество — стоимость почти вдвое меньше, чем у гидроусилителя. Крепление устройства на «семерку» очень простое, сложностей не возникнет. В случае использования электроусилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такую ​​конструкцию ГУР устанавливают на автомобили «классической» серии.

Комплектация

Без переделок можно установить электроусилитель руля Приоры на Семёрку. С таким же успехом используется продукция, выпускаемая заводом «Авиаагрегат». Комплектация устройства:

1. Прямой усилитель мощности.
2. Промежуточный карданный вал.
3. крепеж.
4. Электропроводка.
5. Кронштейны крепления электроусилителя руля на руль «семерки».
6. Жгут декоративный.

При покупке обязательно проверяйте комплектацию устройства. Если предмета в коробке нет, то необходимо сразу сообщить об этом продавцу. В противном случае возникнут проблемы с установкой.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем работать она начинает в тот же момент, когда водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если до установки устройства вы приложили усилие в 20 кг, то после этого для аналогичного действия достаточно 3,5 кг. Этапы работы устройства:

1. Датчик крутящего момента определяет, в какую сторону водитель крутит руль.
2. Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате усилие, необходимое для поворота рулевого колеса, уменьшается.

С помощью датчика скорости обеспечивается нормальное соотношение коэффициента усиления прибора и интенсивности движения автомобиля. Если скорость маленькая, то крутить руль становится тяжелее. Поэтому блок управления понимает, что надо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то вам нужно прикладывать меньше усилий. Поэтому электроусилитель руля в управлении не участвует.

Запуск устройства начинается через 5 секунд после включения зажигания водителем. Если вдруг произошла какая-либо поломка в электроусилителе, автоматическое управление системой отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает 100% безопасность в случае поломки устройства. Поэтому вы можете не переживать за сохранность своей жизни.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на ваз 2107 необходимо выполнить следующие действия:

1. Отсоединить аккумулятор к аккумулятору, чтобы не было короткого замыкания при работе.
2. Снимите винты, которыми крышка крепится к рулевой колонке.
3. Снять рулевой кардан, поставить на его место новый, входящий в комплект устройства.
4. В инструкции вы обязательно найдете схему, согласно которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
5. Закрепить весь механизм.
6. Подсоедините провода, идущие от датчика частоты вращения двигателя и датчика скорости.
7. Подключите питание к устройству с помощью предохранителя.
8. Затем необходимо установить кожух на место и соединить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электроусилителя один год.

Как пройти техосмотр

Электроусилитель руля на ваз 2110, как и на семерке, нужно правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. движение. В связи с этим у вас могут возникнуть некоторые трудности во время осмотра.

Можно попытаться скрыть тот факт, что в машине есть электроусилитель. Для этого достаточно отключить его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что была произведена доработка. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое выдает производитель ЭУР. Там написано, что та или иная модель электроусилителя соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе во время ТО.

Вместе с этим письмом необходимо иметь справку, выданную автосервисом, где было установлено устройство. Только при наличии всех этих документов вам может быть выдана диагностическая карта. Если даже при наличии этих документов вам не выдали диагностическую карту, вы должны потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты нельзя.

Чтение 5 мин.

В сегодняшней статье мы более подробно поговорим об устройствах, снижающих усилия на руле. Отдельное внимание уделим гидроусилителю руля, предназначенному для установки на автомобили марки ВАЗ 2107.

В сегодняшней статье мы более подробно поговорим об устройствах, снижающих сопротивление на руле. Отдельное внимание уделим гидроусилителю руля, предназначенному для установки на автомобили марки ВАЗ 2107.

Итак, в этой статье собраны ответы на такие довольно распространенные вопросы:

• Что такое гидроусилитель?
• Принцип работы гидроусилителя?
• Как усилитель руля?
• Как установить гидроусилитель на автомобиль ВАЗ 2107?

Основные сведения о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют гидроусилитель руля, — это гидравлическая система автомобиля, часть рулевого механизма, которая предназначена для облегчения управления направлением движения транспортного средства с сохранением необходимой обратной связи, а также обеспечением устойчивости работы и уникальности заданной траектории. Кроме того, гидроусилитель руля устроен таким образом, что в случае его отказа рулевое управление будет функционировать, но руль в этом случае будет крутиться немного сильнее. Усилитель руля является одним из важнейших элементов рулевого управления в любом автомобиле. Основное назначение гидроусилителя руля – создание боковых усилий в момент поворота руля за счет наличия электропривода. Практически все современные автомобили оснащены гидроусилителем руля.

Чем отличается гидроусилитель руля на автомобиль ВАЗ 2107? Автолюбители со стажем выделяют несколько основных преимуществ ГУР на автомобиле ВАЗ 2107, такие как:

• Высокий уровень надежности;
• Высокая информативность;
• Низкий расход топлива;
• Руководства по простоте регулировки.

Также стоит обратить ваше внимание на то, что гидроусилитель имеет две схемы, такие как передача усилия на реку или на руль. Автолюбители различают две системы таких усилителей:

• С параллельными приводами, то есть передает усилия от двигателя на рулевую конструкцию посредством ременной передачи. При этом усилие передается одновременно на каток и рулевую рейку.
• С двумя шестернями, представляющими собой единый блок, комбинированный включает рулевое колесо и гидроусилитель руля. В гидроусилителе руля стоит двигатель асинхронного типа. Рулевая рейка снабжена двумя секциями зубьев, одна из которых является приводом усилителя.

Устройство ГУР на автомобиль ВАЗ 2107

В состав ГУР автомобилей марки ВАЗ 2107 входят следующие основные элементы:

• Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
• с распределителем. С его помощью обеспечивается воздушный поток, который направляет масло в необходимую полость гидроцилиндра или обратно в ствол.
• Гидравлический цилиндр. С помощью гидроцилиндра давление жидкости преобразуется в движение поршня и штока.
• Масло, передающее усилие от насоса к гидроцилиндру, а также смазывающее все пары трения. Он находится в пластиковом бочонке со встроенным фильтрующим материалом, а в его пробке помещен щуп, определяющий уровень жидкости. Кроме того, все узлы объединяют шланги высокого давления, обеспечивающие циркуляцию жидкости в системе повышения давления.

ГУР обеспечивает управление автомобилем в следующих режимах:

• При прохождении поворотов на большой или малой скорости;
• Возврат колес автомобиля в среднее расположение и поддержание их в таком состоянии;
• При повороте.

Установка гидроусилителя руля на автомобили марки ВАЗ 2107 просто необходима, так как благодаря этому оборудованию происходит поворот руля.

А благодаря торсу обеспечивается передача крутящего момента на рулевую систему, заодно измеряется крутка и угол поворота этого колеса. Для проведения таких измерений используются специальные датчики, а полученная информация передается на гидроусилитель. Так поддерживается работа гидроусилителя в необходимом режиме. После этого крутящий момент поступает на рулевой механизм и ведущие колеса автомобиля. Поворот на малых скоростях типичен для стоянки автомобиля, да и угол поворота руля автомобиля не маленький. Крутящий момент обеспечивается электронной схемой рулевого управления с помощью максимальной работы двигателя авто.

Как устанавливается ГУР на автомобиль ВАЗ 2107?

Из-за отсутствия гидроусилителя руля на автомобиле ВАЗ 2107 многие автолюбители решают установить ГУР на собственный автомобиль. Очень часто опытные автолюбители утверждают, что часто ломаются гидроусилители на Ниву и Приору, а иногда и заклинивает руль. Естественно, это очень опасно при движении транспортного средства, как для вас, так и для других участников дорожного движения. Именно поэтому идеальным вариантом будет установка заводских гидроусилителей на автомобили ВАЗ 2107.

Естественно, потребуется также настроить датчик скорости коробки передач, иначе водитель не заметит никаких изменений в начале движения на малых скоростях. То есть руль будет немного тяжелее крутить. В момент набора высоких скоростей руль будет переходить на владельца транспортного средства с небольшим уровнем сопротивления. Так же, если у вас нет датчика скорости, то его тоже нужно будет установить.

Самая сложная процедура — замена коробки передач. Для проведения этой процедуры потребуется вырезать отверстие в лобовом щитке и немного доработать сошки. Для установки коробки передач потребуется установить кронштейн, к которому прикручивается насос гидроусилителя руля, к головке блока цилиндров. После этого нужно поменять шкив на коленвале, и привод для помпы с помощью ременной передачи. Далее нужно будет продумать расположение расширительного бачка, а также соединить все шланги и залить масло. Кроме того, в комплект для установки ГУР входит подробная инструкция по установке. Давайте рассмотрим основные преимущества и недостатки ГУР на автомобилях ВАЗ 2107. Итак, к основным достоинствам гидроусилителя руля на автомобиль ВАЗ 2107 можно отнести:

• Уменьшение количества оборотов руля;
• Уменьшение усилия на рулевом колесе.

К основным недостаткам гидроусилителя для автомобилей марки ВАЗ 2107 относятся:

• Большая стоимость;
• Сложность установления;
• Существенные изменения в системе рулевого управления автомобиля;
• Требуется регулярное обслуживание.

Усилитель руля предназначен для облегчения усилий водителя при направлении руля в нужное положение. С помощью гидроусилителя траектория движения автомобиля становится стабильной и однозначной. Усилитель руля сделан таким образом, что при его выходе из строя руль остается немного подвижным, но существенно утяжеляется. Хотя они и делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидроусилителя руля. А опытные автомобилисты устанавливают ГУР самостоятельно. Из этой статьи вы узнаете, как именно установить усилительную систему.

Процесс установки ГУР на ВАЗ классика.

Установка гидроусилителя руля на ВАЗ 2106 не особо тяжелая и с ней справится даже неопытный водитель. Изначально необходимо убедиться, что комплект гидроусилителя комплектный и все его детали есть у вас в наличии. Комплект гидроусилителя состоит из насоса, шкива, рулевого механизма, гидроцилиндра, а также бачка и шлангов для напора.
Далее переходим к собственно установке. Устанавливаем кронштейн помпы прямо на ГБЦ, после чего закрепляем помпу. Далее меняем шкив коленвала, чтобы он подходил к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После этого следует приступить к смене рулевого механизма. На этом этапе нужно немного доработать конструкцию. Для установки коробки передач нужно сделать отверстия на щите автомобиля.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр. При его установке необходимо следовать специальной инструкции, которая идет в комплекте с гидроусилителем .

После всех этих действий соединяем систему между собой шлангами высокого давления. Они не должны тереться друг о друга и другие детали. Залейте масло в гидроусилитель и расширительный бачок, и приступайте к прокачке системы.

Wat muss ech maachen, wann de Startter an de VAZ 2107, пролитый или чистый пролитый? Ремонт и замена двигателя Стартер ВАЗ 2107

ВАЗ-2107, oder de klassesche «Lada», «siwen» — de Auto as relativ al, awer sécher. Keen Generatioun vu Chauffer «opgewuess» am Rieder vun dësem Auto. Wéi все Transportaart, huet VAZ d’Immobilie vun Zäit zu Zäit briechen. Часто sinn d’Pannen d’Zündungssystem, besonnesch e sou e Detail wéi e Startter.

Стартер: Устройство Prinzip vun senger Operationtioun

All Autoen, mainner VAZ-2107, fiert de Starter eng vun den Haaptfunktiounen — start de Motor. Fir de Motor ze starten, musst Dir d’Kurbelwäit maachen an esou e Blëtz vun der Brennstoffmischung an engem vun den Zylinder erschaafen. Fir dëst ass и Startermotor néideg, a alternde Strum постоянная задница.

Wann d’Zündschalter Kontak zougeschloen ass, fléisst e Stroum durch d’Liicht. De Kär vum Elektromagnet gëtt zréckgezunn, и де Heber ass mat dem Bendixgang verschwonnen. Zur selwechter Zäit kreéiert de Kär d’Drock op der Plack, dii d’Kontakter zouschléisst wann de Gitt mat dem Schwammrad engagéiert. De Stroum schwëmmt duerch déi zouene Kontakter mat der Motoirwicklung a kreéiert e magnetesche Feld, deen d’Kurbelwelle rotéiert. Wann de Motor scho fonktionéiert, de Starter muss ausgeschalt ginn. Де Schlëssel vun der зажигание gespaarten осел повернулся Zréck, d’Magnéitfeld fannen, et geet an engem Zousstand vun Rescht.

Strukturell Entrée Entréet aus Elementer: электрический двигатель, втягивающий механизм и мат свободного хода (Bendix). Jiddereen ass komplex mat enger Funktioun, a wann et eppes falsch geet, funktionéiert de ganze System net.

Стартер ВАЗ-2107 чистая крутка: Ursaachen vun Feeler

Wann de Startter gebrach ass, kann de Motor net méi starten, также de Auto féiert net. Virun der «Sënnen» um Apparat, musst Dir sécher maachen, datt d’Batterie duerchgebrach ass an schaffen Uerdnung. Of ass en einfachen Batteraustrag mat verschiddene Bruttoen verwiesselt. Wann d’Batterie zoustänneg ass, d’Ursaach vun Startënnerlagen Echec muss soss gesicht ginn. Нейшт:

• D’Verkéierssperre ass am Retraktorrelais oder op dem Gefiergewënn.
• De Stiermer huet e schlechte passen.
• D’Kontakter vum Retraktor goufen oxidéiert.
• Starterplazen ausgeliwwert (Lager, Anker, Busch).
• D’Kontaktplacke verbrannt am Relais.
• D’Wicklung gouf am Anker zougemaach.
• De Draht, deen den zousätzlechen Relais mam Réckfahrtrelais vun engem Startter verbënnt, gouf ofgeschnidden.
• D’Wicklung vum Retraissrelais gouf ofgeschnidden.

Wéi een Erënnerung unerkennen?

Net ëmmer d ‘Ursaachen fir Ausschléi sinn wou se gesicht ginn. Wann de Auto net starten, fänke net direkt d’Startnummer vir. Vläicht ass de Grond. Fir sécherzestellen, datt de Geriicht ëmmer nach zougelooss gëtt, sollt Dir op esou Momenter op Aarbecht vun VAZ 2107 achten:

• Startënnerlagen ausgeglach, mä den Auto wäert ufänken net (Problemer mat retractor Impressioniert).
• Wann de Schlëssel an d’Zündschloss gedréckt ass, gëtt de Startter «roueg».
• De Gerät fänkt no puer ongeléiste Versuche.
• De Motor gëtt ugefaang, an de Starter geet weider.
• Aus dem Auto erstaun et klengen Toun beim Fuerft (Geräischer, Knapp, Screech).

Wann et op d’mannst eent vun dësen Zeechen ass, da sollt de Starter uginn et an Detailer fir Schued unzefroen. Vläicht muss de Apparat repostéiert ginn, oder vläicht souguer ersat ginn.

Ремонт стартера ВАЗ-2107

De Begrëff vum Service ass 5-6 Joer. Wann de Deel scho laang war, ass et kee Sënn fir et ze repareiren. Et ass méi einfach an méi zouverléissege fir en neit ze kaafen. Am Duerchschnëtt wäert dës 2500-3000 Rubelen kaschten. Et gëtt awer och geschitt, datt et net ëmmer Suen gëtt fir en neit Apparat ze kafen, oder de Startter net al genuch ass a kënnen ëmmer nach ëmmer säin Besëtzer ginn. Dann, natierlech, kënnt Dir de Verspriechen deelhuelen.

Fir genauerauszefannen, wou et gescheitert ass, muss d’Eenheet zerécktrieden an eng visuell Inspektioun gemaach ginn, virun allem, fir de Zugrelais, d’Wicklung vum Start a vun der Armatur ze kontrolléieren.

Startënnerlagen impressionéiert 2107 коврик для задницы Batterie iwwerpréift. Et ass néideg den Output «50» mat dem положительный Klemm vun der Batterie ze verbannen, an de Fall vun der Startnummer — mam negativ. Wann de Relais Richteg funktionnéiert, kënnt Dir e Klick héieren и d’Ausrüstung durch de Frontdir weist eraus. Wann keng Verännerungen entstoen, ass de Relais deekt, an et sollt ersat ginn. D’Käschte vum neie Ersatzteeler ass 600-700 рублей.

Kuckt d’Wicklung vun der Arméierung and de Startter mat engem Multimeter. Fir dëst ze maachen ass eng Sonde vum Apparat an den Gehäuse and d’zweet — Zum Liichtend oder op d’Kontaktplacke vun der Armatur verbonne mat. De Widderstand vun der Wicklung, op där et net zougemaach gëtt, muss 10 oder mii Unitéiten sinn. Ниддреген Вертер Вейст и Курцфолл. Et ass onméiglech mat esou enger Ausgläich ze engagéieren. Alles wat bleiwt ass e neie Starter.

Fir d’Iwwerbeugungskupplung ze kontrolléieren braucht Dir de Gang. Enger Richtung muss et fräi прокрутил sinn am aneren — матовый engem Anker. Все Ofhängegkeet weist e Feeler vum Deel.

Ier Dir de Startter op Seng Plaz installéiere wëllt, sollt Dir och op de Portemonnaie op de Pinsel ukucken. D’Aarbechtshëllef muss 12 мм sinn.

Jiddereen Element vun deem betreffenden Apparat sollte vun der Verunmettung an der Oxidatioun mat Sandpapp gewiirt ginn.

Ängscht de Starter mat eis eegen Hänn

Op VAZ-2107 Autoen ass e Starter ee vun deenen Deeler, déi all de Chauffeur selwer kann ersetzen. Fir den alen Ersatzteil ze entfernen an e neien ze installéieren, sollt Dir dës Prozedur maachen:

• D’Batterie (отрицательный Клемпнер) ze verbannen.
• Benotzt de Schlëssel, номер 10, schreift de nneschten Schrackend, deen den Startter hält.
• Déi nächst dräi Bolzen dreemen den Taste um 13, sou datt d’Eenheet bewegt ka ginn.
• Huelt de Loftfilter Housecker.
• Gitt de Schutz, fuehren de Draht aus dem положительный Terminal vun der Startfirma of. Dat selwecht muss mam Trakteresignal gemaach ginn.
• Huelt de Startënnerrëscht.
• Installéiert de neien Apparat an der ëmgedréinient Ordnung.

Wéi Dir gesitt, kënnt e Starter ersetzen (VAZ-2107 oder aner Modeller — ass net wichteg) — D’Aufgab ass ganz einfach.

Conclusioun

All Chauffeur soll se a sengem Auto and der Zäit fir d’Problembehandlung ze diagnostéieren. Bei Autoen VAZ-2107 as de Startter dës Detailer, dei, obwuel et selten, awer nach ëmmer brécht. Reparatur Oder ersat de Gerät net schwiereg och fir den Instruktor sinn. Ausserdeem задницу и англ кишки Sue spueren. Nodeems alles fir e einfache Ersatz bei der Service-Statioun «срывает» zu engem Präiss!

Устройство карбюратора ваз 2107. Как отрегулировать карбюратор ваз 2107 самостоятельно

Каждый автолюбитель рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным. Новички стремятся самостоятельно ремонтировать различные детали своего автомобиля. ВАЗ-2107 — идеальный первый автомобиль. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 устанавливались устройства нескольких типов. Это ДААЗ-2107 производства Ozon и Solex. Перед тем, как модель сняли с производства, она комплектовалась продукцией Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить принцип работы этого механизма. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где с помощью поплавка регулируется уровень топлива. Когда деталь выскакивает, это приводит к срабатыванию игольчатого клапана. Последний блокирует доступ к бензину.

Перед поступлением в камеру топливо проходит очистку через фильтр. Затем бензин распределяется между первой и второй камерой. Он проходит через топливные форсунки. Горючей смесью является не только бензин, но и кислород. Так, через жиклеры проходит чистый воздух, прошедший через воздушный фильтр. В устройство карбюратора ВАЗ-2107 также входят специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается легко воспламеняющаяся смесь.

Далее эта эмульсия поступает в эконостат, а затем в опрыскивателе, попутно дополнительно обогащаясь. Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь будет попадать прямо в центр смесительной камеры. В двигатель топливо, смешанное с воздухом, попадает через дроссельную заслонку, а дроссельная заслонка управляется педалью акселератора. Жиклеры, с которыми двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин берется из второй камеры. Полностью его используют только при совершении обгона или острой необходимости набрать скорость.

Чтобы двигатель мог нормально работать,карбюратор должен быть в идеальном состоянии. Содержите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей. Он отлично функционирует даже на недорогом отечественном бензине, не отличающемся особым качеством.

Карбюратор Солекс

Можно очень долго спорить о том, что лучше — «Солекс» или «Озон». Но эти рассуждения ни к чему не ведут. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первом расположены две смесительные камеры, оборудованные диффузорами. Также имеется поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировок, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь подойдите к крышке. В нем есть штуцеры для топлива, а также штифты для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловины двух смесительных камер. Крышка снабжена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще некоторые элементы.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства автовладельцев. Специалистов по карбюраторам сейчас очень мало, а такие машины до сих пор ездят по нашей стране. И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраиваться сами. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятен. Для настройки не нужны специальные знания.

Карбюраторы могут быть разных производителей и модификаций — регулировки почти у всех моделей не отличаются. Принцип тут один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107. Карбюратор будет намного проще регулировать.

Настройка поплавка

Для начала настройки первым делом рекомендуется снять воздушный фильтр. Затем открутите крышку устройства и посмотрите на уровень топлива. Максимальный уровень топлива будет в той камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен лишь слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок. Нормальный для этого карбюратора размер от прокладки до поплавка должен быть около 6,5 мм.

Если указанный размер не соответствует норме, выполните регулировку язычка поплавка. Сняв поплавок с крышки или в другую струну, можно регулировать открытие игольчатого клапана. Шаблон, установленный в нижней части поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Запуск карбюратора ВАЗ-2107 можно проверить с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем подготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина – 5 мм.

Затем крышка устанавливается на место. Стартер имеет шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеальной ситуации этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая установлена ​​на регулировочном винте. С его помощью можно отрегулировать нужный зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор. Затем по часовой стрелке необходимо резко повернуть рычаг до упора.

С помощью проволоки проверяется зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, подогнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен быть установлен. Далее одной рукой, удерживая рычаг, управляющий дросселем, переведите его в свою сторону. Деталь будет установлена ​​в нормальное положение. Если есть какие-то нестыковки, то нужно придерживать щиток одной рукой, а затем ключом откручивать винт, удерживающий тягу. В результате этих действий механизм встанет правильно. Осталось только закрутить винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить устройство в нужное место, закрутить воздушный фильтр, подключить шланги и провода. Затем можно запускать двигатель. Вот так карбюратор ВАЗ-2107 регулируется самостоятельно.

Бензонасос ВАЗ-2107: устройство и замена

Бензонасос – один из ключевых элементов топливной системы автомобиля, выполняющий функцию впрыскивания топлива из бака и подачи его в карбюратор. Что самое интересное, эта деталь наиболее подвержена износу и очень часто выходит из строя.

В сегодняшней статье мы рассмотрим, какое устройство имеет бензонасос. ВАЗ-2107 (карбюратор) очень капризный автомобиль, поэтому каждый владелец «семерки» должен знать все о узлах и агрегатах своего автомобиля.

О постройке

На автомобили семейства «классика» устанавливаются топливные элементы ДААЗ. Конкретно насос «семерки» способен перекачивать топливо в объеме до 60 литров в час. Давление, создаваемое в системе, составляет около 20-30 кПа.

В конструкцию этого элемента входят следующие детали:

1. Крышка и резьбовая крышка.
2. Сетчатый фильтр.
3. Верхняя часть корпуса.
4. Верхняя пластина.
5. Винты, соединяющие части корпуса.
6. Крепежная гайка.
7. Диафрагмы рабочие.
8. На складе.
9. Нижняя пластина.
10. Дистанционные распорки.
11. Рычаг ручной подкачки.
12. Нижняя часть корпуса.

Устранение неисправностей и диагностика

Наиболее частая причина неисправностей ВАЗ ТНВД кроется в частом износе прокладки, в результате чего между частями его корпуса возникают течи. В результате нарушается целостность всех соединений элемента. То есть вместо бензонасоса начинает качать воздух, и подача топлива в карбюратор прекращается. Кроме того, выход из строя элемента может быть спровоцирован разрывом внутренней мембраны.

Следует отметить, что при поломке насоса подача топлива в карбюратор может полностью прекратиться, то есть запустить двигатель «на холодную» и даже «на горячую» уже будет невозможно. И даже если запуск прошел успешно, при разгоне заметно заметны провалы в скорости, а иногда возникает неустойчивый холостой ход.

Проверить работу топливной системы можно очень просто. Для этого отсоедините шланг подачи бензина от инжекторного штуцера и несколько раз нажмите на рычаг подкачки. Если насос исправен, вы хорошо увидите, как из него вытекает сильная струя топлива. Если этого не происходит, скорее всего, неисправность кроется во впускном клапане. Диагностировать этот узел можно следующим образом. Сначала отсоедините второй топливный шланг от штуцера насоса, затем заткните его пальцами и нажмите на рычаг подкачки топлива. На пальцах вы должны почувствовать небольшой вакуум. Если да, то насос работает. Если вы не почувствовали разрежение, то вина кроется в топливопроводах или в самом баке. Герметичность выпускного клапана проверяется следующим образом. Сначала к отверстию нагнетательного штуцера прикладывается палец. После этого нажимается рычаг ручной подкачки. Воздух должен выходить из отверстия. Если этого не происходит, насос нуждается в ремонте или замене.

Замена бензонасоса ВАЗ-2107: готовим инструменты

Для того, чтобы произвести самостоятельную замену этой детали, необходимо подготовить следующий набор инструментов:

1. Отвертка «Минус» и «крестовая».
2. Складной ключ на 13.
3. Удлинитель для ключа.

Разборка

Вообще замена бензонасоса на «семерке» — очень простая операция, с которой справится даже новичок. А весь процесс выглядит следующим образом. Сначала ключом на 13 миллиметров откручиваем две гайки, на которых крепится бензонасос с прокладками. Для того чтобы извлечь элемент из моторного отсека, необходимо предварительно отсоединить нагнетательный и подающий трубопроводы. Далее вынимаем гайки крепления помпы, снимаем шайбы и сам заменяемый элемент.

При демонтаже детали нужно быть предельно аккуратным, чтобы не повредить тонкую прокладку. Последняя часть приклеивается к теплоизолирующей толстой прокладке или к самому насосу. Теплоизоляционная часть снимается вручную, без применения каких-либо инструментов. Кстати, под ним есть еще одна уплотнительная прокладка — ее тоже извлекаем.

Установка

Как установить новый бензонасос? ВАЗ-2107-инжектор, как и его карбюраторный предшественник, имеет свои конструктивные особенности, поэтому установка нового элемента будет немного отличаться от демонтажа. Итак, приступим к работе. Сначала установите новую прокладку. Его толщина должна быть около 0,7-0,8 миллиметра. После этого монтируйте утеплитель – толщиной около 0,3 миллиметра. Так мы достигнем минимального зазора выхода толкателя, который будет не более 1,3 миллиметра и не менее 0,8 миллиметра. Если полученный показатель ниже указанной нормы, то уплотнительную прокладку меняют на теплоизоляционную толщиной 0,3 миллиметра.

После того, как положение толкателя станет нормальным, бензонасос укрепляется и затягивается гайками. Далее все идет по обратному принципу – подключаются топливопроводы и запускается двигатель.
