Замена датчика холла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Датчик холла – присутствует исключительно в трамблёрах бесконтактной системы зажигания на карбюраторных автомобилях, работает по принципу Холла, то есть он подаёт сигнал и может понимать на какой уровень он посылается, если при подачи сигнала он возвращается, то увеличивается его сопротивление (В этот момент ещё шторка проскакивает в трамблёре которая напротив датчика стоит) в связи с этим увеличением, коммутатор бесконтактной системы зажигания начинает посылать сигнал на катушку и она вырабатывает ток, который посылается на трамблёр и происходит искра в каком то из одних цилиндров, таким образом этот датчик и работает.

Примечание!
Чтобы произвести замену этого датчика, вам будут нужны: Разного рода ключи, отвёртка и сам датчик новый, кроме этого ещё мелом запаситесь, чтобы зажигание выставлять не пришлось, а сразу по меткам трамблёр поставите и на автомобиле сможете ехать дальше!

Краткое содержание:

Где находится датчик холла?

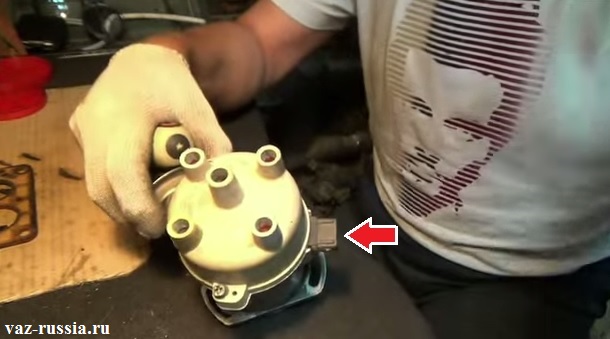

Он располагается в трамблёре, подробно мы его показать не сможем, так как во время его замены вы более подробно с его местонахождением и так ознакомитесь, поэтому для наглядности и небольшого представления, на фото ниже был стрелкой указан разъём этого датчика, примерно в этом месте (Чуть ниже), датчик и располагается.

Когда нужно менять датчик холла?
Датчик он и есть датчик, это электронная часть и со временем он засоряется и начинает работать не верно или изнашивается просто, при выходе его из строя автомобиль сразу же заглохнет (Если вы едете на нём) или больше не заведётся (Если он у вас стоял на одном месте), как только у вас случилось это, отсоединяйте от свечи зажигания высоковольтный провод и выворачивайте её, после чего подсоедините провод на своё место и вновь попробуйте завести машину, при этом свечу положите как можно ближе к массе, в то время как двигатель начнёт крутиться, смотрите на свечу и если на ней обнаружите искру, то датчик исправен и не нуждается в замене, кроме этого есть ещё один способ благодаря которому, датчик так же можно узнать на работоспособность, этот способ выполняется при помощи тонкого металлического предмета (Лучше всего нож использовать), но только датчик снять придётся, как только он будет снят, подсоедините к одному концу колодку проводов а на другом конце создайте имитацию работоспособности трамблёра, вот для создания этой имитации и нужен нож, его вам будет необходимо пронести пару раз в том месте датчика, где шторки проходят, более подробно смотрите это место на фото ниже, там всё понятно и кстати, проносить нож нужно быстро, то есть вставили его в паз и резко дернули руку чтобы нож вышел сразу же из паза этого, во время проведения этой операции не забудьте зажигание ещё включить и на искру смотрите на свече, если её нет, то датчик неисправен или неисправна свеча или провод (В этом случае можно другую свечу выкрутить и на ней посмотреть будет ли искра или же нет).

Как заменить датчик холла на ВАЗ 2108-ВАЗ 21099?

Примечание!
Датчик снимается не сложно, но при установке с ним будьте аккуратны, особенно с его проводкой, потому что были случае из-за неправильно установленного датчика, шторки которые крутятся по кругу и которые есть в трамблёре, обрывали всю его проводку, более подробно с этим вы можете ознакомиться в одном из роликов в конце статьи и кстати, особо не бойтесь менять данный датчик, там ничего сложного нет, просто нужно запомнить некоторые мелочи и обязательно запомнить как в обратном порядке трамблёр собрать, если у вас это получиться, то и датчик вы замене без труда на своём трамблёре!

Разборка:
1) Для начала снимите с автомобиля трамблёр (О том как его снять с девятки, читайте в статье: «Замена распределителя зажигания на ВАЗ»), когда он будет снят можете переходить к разборке, сперва выкрутите два боковых винта которые крепят крышку к распределителю зажигания и после чего её снимите, когда она будет у вас в руках, снимите бегунок который за ней стоял (см. маленькое фото) он снимается при помощи руки, то есть просто потяните за него и тем самым он снимется с вала и кстати осмотрите его, трещин, следов обгораний, коррозии на бегунке быть не должно в противном случае он подлежит замене.

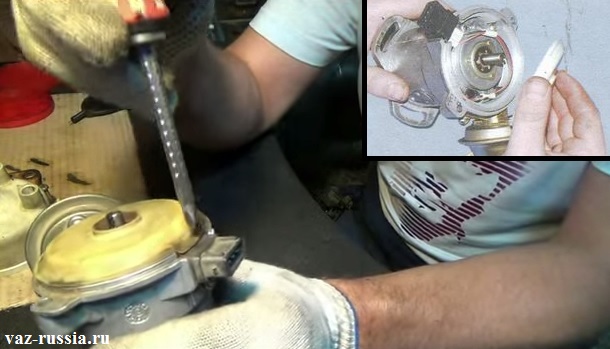

2) Теперь снимите с помощью отвёртки (Поддев) пылезащитный экран как на фото показано, его тоже осмотрите, он трескается бывает и в связи с чем, образуются сквозные трещины из-за которых во внутрь самого трамблёра, рано или поздно попадёт грязь, что очень плохо на нём отразится.

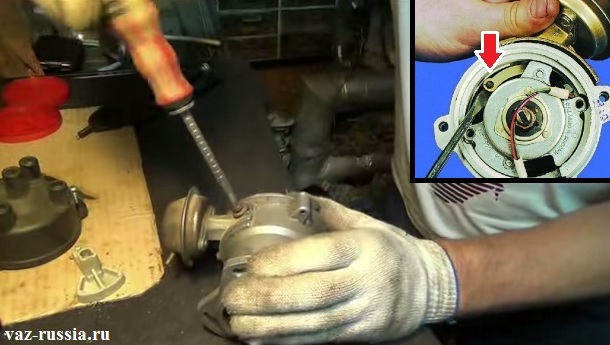

3) Затем открутите крестообразной отвёрткой винт, благодаря которому разъём к которому подсоединяется колодка проводов держится и не падает (см. большое фото ниже), после отворачивания, выньте разъём из корпуса трамблёра и далее, разожмите лапки у держателя который крепит к корпусу трамблёра провод датчика холла (см. маленькое фото) и выньте провод датчика.

4) Следом аккуратно отвёрткой подденьте стопорное кольцо, которое удерживает тягу вакуум-корректора на штифте (Тягу находящуюся на штифте, вы сможете увидеть на маленьком фото ниже, она красной стрелкой указана) и после чего, снимите данную тягу с этого штифта, затем выкрутите два винта которые сам вакуум-корректор крепят и снимите его (см. основное фото, на нём показывается выворачивание одного винта крепления вакуум-корректора).

5) И в завершение два винта открутите которые стрелками указаны и приподняв опорную пластину (см. маленькое фото), снимите её с регулятора напряжения и на ней кстати, будет стоять этот самый датчик который вам нужен.

Примечание!

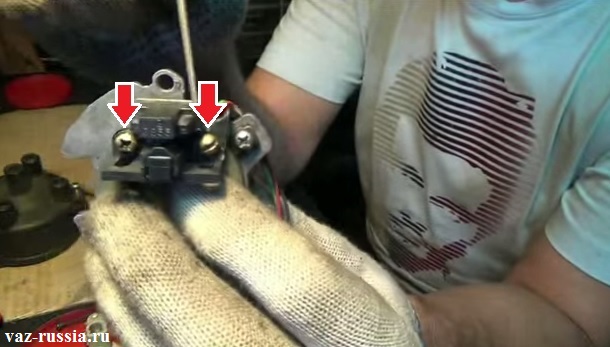

Когда опорная пластина будет снята, выкрутите ещё два винта крепящих датчик и отсоедините его от этой пластины (На некоторых распределителях датчик ещё может крепиться на заклёпках, если у вас так, тогда меняйте датчик в сборе с пластиной на новый), замените на новый и обязательно правильно и как положено установите (Как он стоял ранее запомните, так и ставьте его, если не запомнили, тогда открывайте в конце ролики и их пересматривайте, на них подробно было показано как этот датчик снять, как его проверить и как установить обратно)!

Сборка:
Собирается всё в обратном порядке, при сборке рекомендуется смазать все втулки и вал на который устанавливается бегунок чуть-чуть моторным маслом и во время сборки, следите за тем, чтобы на деталях не было трещин и следов сильного износа, в противном случае замените их на новые.

Дополнительный видео-ролик:
Наглядно посмотреть пример неверно поставленного датчика холла, вы можете в ролике ниже, кроме этого там ещё описывается каким образом можно его проверить на работоспособность.

Примечание!
Кроме верхнего ролика, есть ещё один, в котором показывается весь процесс как говориться «от и до» разборки и сборки распределителя зажигания он же трамблёр, его обязательно изучите и просмотрите, чтобы работу провести правильно без косяков!

Проверка датчика Холла ВАЗ 2108, 2109, 21099

Датчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.

Проверка датчика Холла

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

— Подключаем выводы вольтметра к булавкам

— Включаем зажигание автомобиля

— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В) и подниматься до величины напряжения в ботовой сети или несколько ниже (9-12 В). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

Датчик Холла — назначение, принцип действия

На примере датчика Холла, применяемого в бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика Холла

Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания (БСЖ) автомобиля.

Принцип действия датчика Холла

Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями.

На практике это выглядит так: датчик Холла автомобилей ВАЗ 2108, 2109, 21099 установлен на опорной пластине трамблера и состоит из двух частей – магнита и элемента Холла с усилителем. На датчик Холла подается напряжение с коммутатора (вывод 5) через токовый красный провод. «Масса» так же с коммутатора – бело-черный провод с вывода 3. Магнит создает магнитное поле, элемент Холла принимает его, создает напряжение, которое усиливает усилитель и через зеленый импульсный провод напряжение подается на коммутатор (вывод 6).

Для изменения магнитного поля применяется экран с четырьмя прорезями, который вращается вместе с валом распределителя зажигания (трамблера) проходя между магнитом и принимающей частью датчика Холла. При прохождении в пазу датчика прорези экрана магнитное поле имеет определенную величину и соответственно датчик выдает на коммутатор электрический ток определенного напряжения (9-12 В). При прохождении в пазу датчика зубца экрана магнитное поле экранируется и не поступает на приемник датчика, при этом напряжение, поступающее на коммутатор, падает (0-0,5 В).

Соответственно коммутатор прерывает электрический ток, подающийся на катушку зажигания, магнитное поле в ней резко сжимается и, пересекая витки обмотки, производит ЭДС 22-25 кВ (ток высокого напряжения). Ток через бронепровода попадает на распределитель трамблера и далее на свечи зажигания, производя разряд, поджигающий топливную смесь. Прохождение каждого из четырех зубцов экрана в прорези датчика соответствует такту сжатия в одном из четырех цилиндров двигателя.

Примечания и дополнения

— На эффекте Холла основан принцип действия еще нескольких автомобильных датчиков, например, датчика скорости инжекторных ВАЗ 21083, 21093, 21099.

Еще статьи по датчикам автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла

— Датчик указателя температуры охлаждающей жидкости автомобилей ВАЗ 21083, 21093, 21099

— Принцип действия бесконтактной системы зажигания

Снятие и замена датчика Холла на ВАЗ 2108, 2109, 21099 – Avtochanel

Здравствуйте, из данной статьи Вы узнаете как заменить датчик Холла на ВАЗ 2108, 2109, 21099 и какие признаки его выхода из строя. Обычно при выходе из строя датчика Холла автомобиль плохо заводится на горячую, появляется плохая тяга на низких оборотах (хотя плохая тяга может быть из-за многих факторов, датчик Холла просто как один из вариантов), а так же может быть повышенный расход топлива. Конечно, бывают случаи, что из-за данного датчика автомобиль вообще не хочет ехать или заводиться, поэтому опытные мастера рекомендуют всегда возить с собой новый датчик Холла.
Для того, чтобы добраться до самого датчика Холла необходимо снять трамблер. Сняв трамблер с автомобиля, снимаем бегунок (просто потяните его вверх) и снимаем защитную крышку

После этого шлицевой отверткой отворачиваем болт, которым крепится разъем датчика Холла и снимаем разъем с крышки трамблера

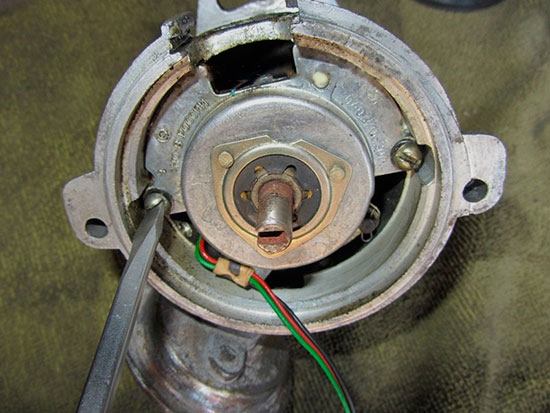

Теперь нужно отвернуть шлицевой отверткой 2 болта, которыми крепится опорная пластина датчика Холла

Потом надо открутить шлицевой отверткой 2 болта, которыми крепится вакуум-корректор

Далее с внутренней стороны вынимаем стопорный шплинт и снимаем вакуум-корректор, отсоединив его тягу

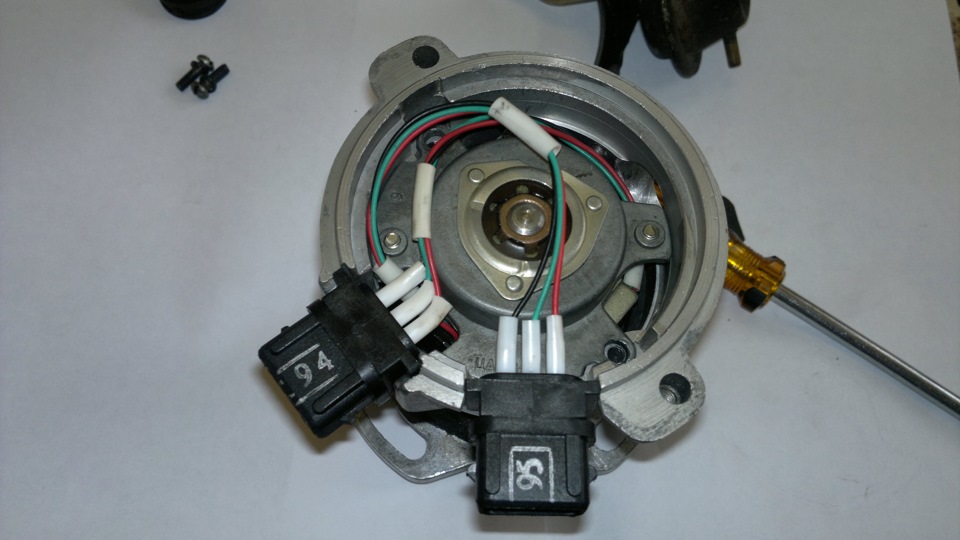

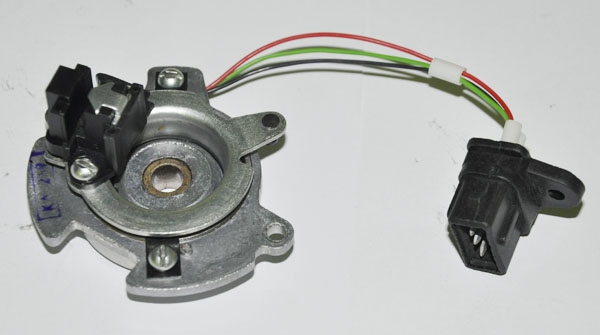

Следующим действием разгибаем держатель проводов и вынимаем вверх опорную пластину датчика Холла

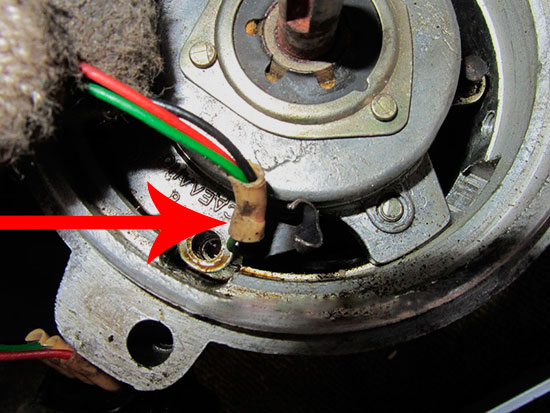

Для замена датчика Холла надо просто открутить 2 болта его крепления и установить новый

Теперь собираем все в обратной последовательности.

Avtochanel

Понравилась статья? Поделиться с друзьями:

Самостоятельная проверка и замена датчика Холла на ВАЗ-2109 :: SYL.ru

На автомобилях ВАЗ-2109 с карбюраторной системой впрыска топлива устанавливалась исключительно бесконтактная система зажигания. Она намного надежнее, нежели контактная, так как обладает рядом преимуществ. И самое главное – это отсутствие трения между активными элементами системы. Вся работа выполняется полупроводниковыми элементами. Как следствие – высокий срок службы системы зажигания, стабильное функционирование при любых условиях. А самое главное – это то, что не требуется часто настраивать зажигание. Датчик Холла на ВАЗ-2109 не нуждается в постоянном контроле, достаточно один раз установить его правильно.

Где находится?

На автомобилях ВАЗ-2109 с карбюратором датчик Холла монтируется в корпусе распределителя зажигания. Работает он за счет того, что в конструкции трамблера имеется экран в форме полуцилиндра. Его боковая поверхность имеет окна – прорези. Когда металлическая часть этого полуцилиндра проходит около активной части датчика, происходит подача импульса на электронный коммутатор. Как только у прибора появляется окно – происходит прерывание импульса.

На датчик Холла ВАЗ-2109 подается напряжение 12 В, но ток потребления крайне низкий. Его хватает только для того чтобы открыть полупроводник, находящийся в коммутаторе. Уже последний усиливает сигнал и подает его на катушку, которая является повышающим трансформатором. В итоге из 12 Вольт получается более 20 кВ. Правда, ток при этом уменьшается в разы. Поэтому искра для жизни человека опасности не представляет. Но если ударит таким током, то приятного в этом все равно мало.

Как понять, что датчик сломан?

Перед тем как проверить датчик Холла на ВАЗ-2109, нужно определить, он ли виновен во всех бедах? Проблема в том, что многие симптому поломок системы зажигания схожи теми, которые возникают при неисправностях карбюратора или привода ГРМ. Вот основные признаки неисправности датчика Холла на ВАЗ-2109:

1. Двигатель отказывается запускаться.
2. Наблюдаются перебои при работе мотора. Причем они происходят во всех режимах. Плавность хода нарушается, ощущаются рывки.
3. Холостой ход нарушен – обороты нестабильные либо мотор попросту останавливается.
4. Неожиданные остановки двигателя.
5. Существенное снижение мощности.

Если вы обнаружили один или несколько симптомов, то следует проверить систему зажигания. Ее разобрать намного проще, нежели карбюратор. Поэтому при поиске неисправностей стоит двигаться от меньшего «зла» к большему.

Диагностика датчика

Как мы говорили ранее, симптомы такие могут наблюдаться и при нарушении работы карбюратора или привода газораспределительного механизма. Поэтому нужно осуществить диагностику прибора.

Давайте поговорим о том, как проверить датчик Холла на ВАЗ-2109 самостоятельно:

1. Простейший вариант – просто поставьте новый датчик вместо старого. Если работа нормализуется, то проблема в нем. Но это возможно только в том случае, если у вас имеется в наличии запасной (причем наверняка исправный) прибор.
2. Немного сложнее способ – замер напряжения на выходе датчика. Если он исправен, то его значение должно быть в интервале 0,4..11 В. Если выходит за этот предел, то датчик неисправен.
3. И еще один простой вариант – использование имитатора датчика Холла ВАЗ-2109. Можно без него обойтись, если включить зажигание, от трамблера отсоединить колодку, а на коммутаторе замкнуть выводы «3» и «6». При этом на выходе катушки должна быть искра. Если ее нет, то датчик, скорее всего, исправен, проблема кроется в проводах, коммутаторе или катушке.

Еще один способ диагностики

Перед тем как проверить датчик Холла на ВАЗ-2109, вам потребуется выполнить подготовку.

Но при этом вы наверняка определите целостность прибора. Процедура выполнения:

1. Соединяете со свечой центральный вывод катушки зажигания.
2. Корпус свечи соединяете с минусом питания (массой).
3. Снимаете датчик Холла.
4. Включаете зажигание. Колодка с проводами должна быть подключена к датчику.

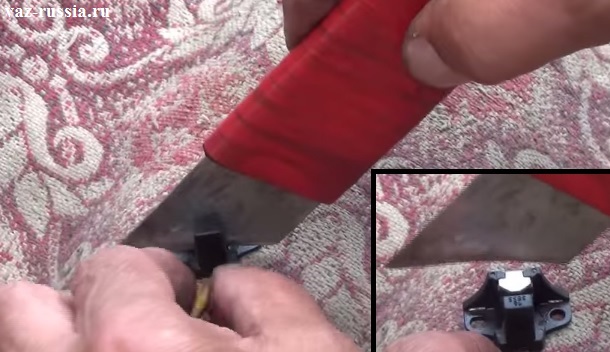

5. Проводите отверткой или любым металлическим (магнитным) предметом около активной части прибора. Если искра появится, то датчик исправен. Если нет – его нужно заменить.

Правда, если работа датчика нестабильная, этот способ может не помочь – попробуйте поставить заведомо исправный.

Как снимать датчик?

Для того чтобы выполнить замену, вам нужен ключ на «10» и отвертка. Этого вполне достаточно, но все же рекомендуется иметь при себе еще плоскогубцы. Итак, вам требуется снять трамблер и разобрать его:

1. От аккумулятора отсоединяете провод массы.
2. От трамблера отсоединяете все бронепровода и трубку вакуумного корректора. Если сомневаетесь, то пометьте расположение бронепроводов, чтобы не перепутать.
3. Выкручиваете три гайки, которыми крепится корпус трамблера к головке двигателя. Обратите внимание на то, в каком положении стоял корпус.
4. Отключаете колодку проводов, извлекаете корпус трамблера.

Теперь нужно разобрать его, для этого снимаете крышку, выкрутив два болта. Далее снимаете бегунок и под ним как раз и находится датчик Холла.

Как поставить новый?

При замене датчика Холла на ВАЗ-2109 нужно соблюдать строгий порядок. Не допускается перекосов, так как это приведет к неработоспособности системы. Все провода аккуратно укладываются внутри корпуса трамблера, чтобы подвижные элементы их не повредили.

Старый датчик снимаете, на его место ставите новый. Сборку трамблера производите в обратном порядке – пылезащитная крышка должна попасть в паз, далее ставите бегунок. Кстати, его стоит проверить – сопротивление около 5 кОм, не должно быть нагара и оплавлений. Если имеются повреждения, то нужно заменить элемент. В том случае, если не помогла замена датчика, нужно искать проблему в системе впрыска или коммутаторе, катушке.

как проверить, замена регулятора и видео

Датчик Холла ВАЗ 2108 представляет собой один из важных компонентов, позволяющих обеспечить нормальную работу силового агрегата. Предназначение этого компонента заключается в передаче управляющих сигналов на коммутатор, преобразующий эти сигналы и подающий их на катушку зажигания. Более подробно о неисправностях, а также замене устройства мы расскажем в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Распространенные неисправности

Основные неисправности устройства:

• выход из строя самого прибора;
• обрыв в проводке его питания;
• плохой контакт с бортовой сетью.

О том, что датчик Холла ВАЗ 2108 нуждается в ремонте или замене, можно узнать по таким симптомам:

• двигатель машины стал плохо заводиться на горячую, в некоторых случаях он не заводится вовсе;
• силовой агрегат во время работы стал троить, а при езде на высокой скорости могут ощущаться рывки;
• при езде на пониженных оборотах мощность мотора сильно падает;
• в некоторых случаях автовладелец может столкнуться с проблемой увеличенного расхода горючего.

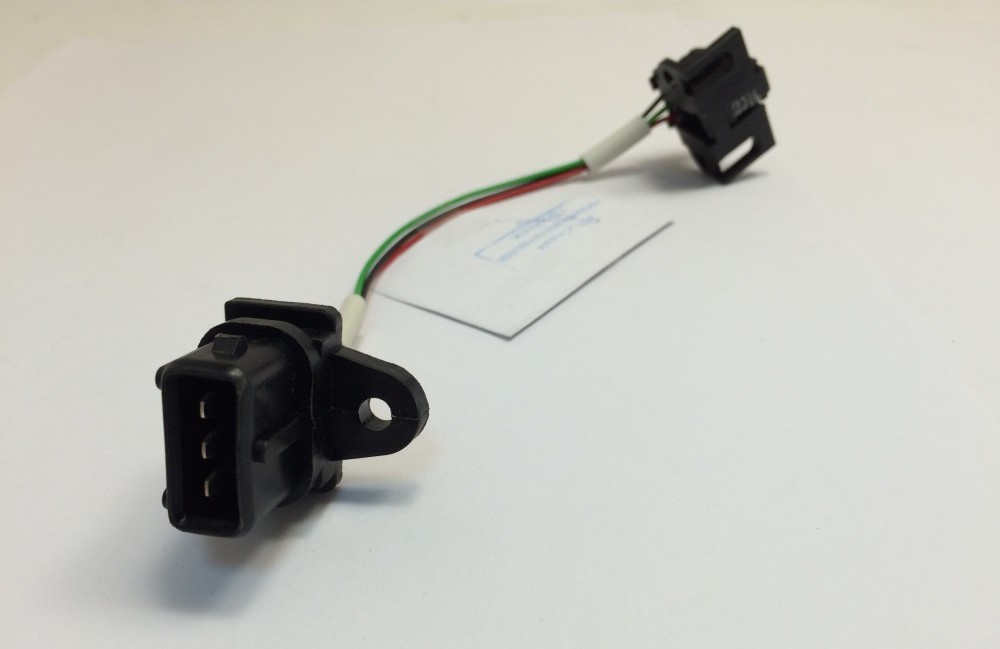

Новый датчик Холла для «Восьмерки»

Диагностика датчика

Есть несколько вариантов диагностики устройства:

1. Самый простой и самый достоверный метод — вместо вышедшего из строя регулятора установить новым, заведомо рабочий. В том случае, если после замены двигатель стал работать нормально, то вероятнее всего, проблема кроется в самом контроллере. Бывает такое, что датчик исправен, а его контакты закислены или подгоревшие, в этом случае при демонтаже регулятора часть окиси может отпасть, соответственно, водитель может подумать, что проблема кроется в устройстве. Поэтому перед диагностикой необходимо прочистить штекер.
2. При помощи мультиметра можно произвести замер напряжения на выходе устройства. Если контроллер находится в рабочем состоянии, но напряжение должно составлять от 0.4 до 11 Вт.
3. Еще один вариант проверки — сделать цепь с вольтметром. Для этого вам потребуется взять свечу зажигания, один ее конец с резьбой следует подключить к массе автомобиля (кузову или двигателю), а другой соединить с проводом катушки. После этого демонтируйте каретку и подключите штекер. Когда зажигание будет включено, с наконечником отвертки необходимо будет провести рядом с датчиком. Если в этот момент вы заметили, что проскочила искра, то регулятор рабочий.
4. Еще один способ диагностики — имитация устройства. Для этого из контроллера нужно извлечь штекер с тремя разъемами, после чего включить зажигание и соединить между собой выходы 3 и 6. Если в этот момент появилась искра, это говорит о выходе из строя контроллера (автор видео — канал altevaa TV).

Руководство по замене

В том случае, если диагностика показала, что прибор неисправен, нужно проверить качество его соединения. Если вы уверены в том, что контакты в нормальном состоянии, а проводка целая, то производится замена датчика Холла ВАЗ. Эту операцию можно произвести в домашних условиях, подробная инструкция приведена ниже. Для замены вам потребуются только плоскогубцы и две отвертки — с крестовым и плоским наконечниками.

Этапы

Итак, как правильно поменять девайс на своей «Восьмерке»:

1. Чтобы получить доступ непосредственно к контроллеру, нужно произвести демонтаж распределителя зажигания, расположенного в моторном отсеке. После того, как трамблер будет снят, нужно также отсоединить и демонтировать бегунок, для этого потяните его вверх и снимите защитную крышку.
2. Далее, используя отвертку с плоским наконечником, нужно выкрутить винт, при помощи которого регулятор фиксируется. Когда болт будет откручен, с крышки распределителя зажигания можно демонтировать разъем.
3. После выполнения этих действий нужно выкрутить той же отверткой два винтика, которые фиксируют опорную пластину регулятора.
4. Сделав это, необходимо выкрутить еще два болтика, при помощи которых фиксируется вакуум-корректор.
5. Следующим этапом будет демонтаж вакуум-корректора. Чтобы сделать это, нужно с внутренней стороны извлечь стопорный шплинт, а потом отсоединить тягу корректора.
6. После того, как все эти действия будут выполнены, нужно разогнуть фиксатор проводов, а опорную пластину контроллера вытащить вверх. Чтобы произвести замену датчика, вам остается только выкрутить еще два болтика, которые его фиксируют. Установка и дальнейшая сборка конструкции осуществляется в обратной последовательности.

 Загрузка …

Видео «Как на «Девятке» поменять датчик Холла — наглядная инструкция»

Наглядная инструкция по замене устройства на отечественной «Девятке» приведена на видео ниже, в случае с «Восьмеркой» процедура замены будет аналогичной (автор ролика — канал Всё из жизни «одного человека»).

Датчик холла ваз 2109 карбюратор причины неисправности — Защита имущества

Датчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

— Подключаем выводы вольтметра к булавкам

— Включаем зажигание автомобиля

— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В ) и подниматься до величины напряжения в ботовой сети или несколько ниже ( 9-12 В ). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.

Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.

В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.

А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

• одна соединяется с «массой»,
• ко второй подходит плюс с напряжением около 6 В,
• с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.

Вот несколько самых распространенных симптомов:

1. Мотор плохо заводится или не запускается вообще.
2. На холостом ходу в работе двигателя появляются перебои и рывки.
3. Машина может дергаться при движении на повышенных оборотах.
4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.

Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

1. Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо «родного». Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
2. При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
3. Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.

Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

• Прежде всего, трамблер снимается с машины.
• Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
• Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
• При наличии фиксаторов и стопоров, их также следует извлечь.
• Вал вытаскивают из трамблера.
• Осталось отсоединить клеммы датчика Холла и открутить его.
• Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
• Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Видео, как заменить датчик Холла своими руками

В современном автомобиле установлено множество датчиков, сигнализирующих о различных процессах, протекающих внутри и снаружи машины. Так, спидометр работает благодаря датчику, измеряющему частоту оборотов колес, лямбда-зонд – измеряет количество кислорода в отработанных газах. Задача датчика Холла – это участие в определении момента зажигания, без которого нормальная работа двигателя была бы невозможна.

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

1. Двигатель плохо запускается или не запускается вообще.
2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
3. Работа двигателя на холостом ходу характерна рывками и перебоями.
4. Двигатель глохнет при движении.

Проверка

Исправность датчика Холла можно проверить следующими способами:

1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.
2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.
3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Замена датчика Холла

Замена датчика Холла – операция достаточно простая, которую может самостоятельно выполнить даже начинающий автолюбитель. Все действия осуществляются в следующем порядке:

1. Демонтаж трамблера.
2. Снять крышку трамблера и совместить метки газораспределительного механизма с меткой коленчатого вала.
3. Зафиксировать положение трамблера, после чего при помощи гаечного ключа открутить крепеж.
4. Извлечь стопоры и фиксаторы.
5. Извлечь вал из трамблера.
6. Отсоединить на датчике клеммы и открутить его.
7. Осторожно вытащить неисправный прибор через щель, образовавшуюся при оттягивании регулятора.
8. Установка нового датчика Холла осуществляется в обратной последовательности.
