21090160113000 Диск сцепления ВАЗ-2108 АвтоВАЗ — 21090-1601130-00 21090160113000 2108-1601130

Распечатать

Главная   Запчасти для наших машин и тракторов

10

1

Применяется: ВАЗ

Код для заказа: 014915

Добавить фото

1 405 ₽

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении VISA, MasterCard, МИР Долями Оплата через банк

Производитель: LADA Получить информацию о товаре или оформить заказ вы можете по телефону 8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — 10 шт.

Данные обновлены: 30.04.2023 в 18:30

• Все характеристики
• Отзывы о товаре
• Вопрос-ответ
• Аналоги
• Где применяется
• Статьи о товаре

Характеристики

Сообщить о неточности
в описании товара

Код для заказа

014915

Артикулы

21090-1601130-00, 21090160113000, 2108-1601130

Производитель

LADA

Каталожная группа:

. .Сцепление
Трансмиссия

Ширина, м:

0.195

Высота, м:

0.03

Длина, м:

0.195

Вес, кг:

0.82

Код ТН ВЭД:

8708939009

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться

на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Ведомый диск сцепления автомобиля ВАЗ 2108, 2109, 21099

Сцепление автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет ведомый диск, установленный на шлицах первичного вала между ведущим диском и маховиком.

Ведомый диск сцепления автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Полная информация о детали.

1. Назначение ведомого диска сцепления.

Ведомый диск сцепления предназначен для плавной передачи крутящего момента от коленчатого вала через маховик на первичный вал коробки передач и гашения крутильных колебаний возникающих при этой передаче.

2. Где и как установлен ведомый диск?

Устройство сцепления автомобилей ВАЗ 2108, 2109, 21099

Ведомый диск в сцеплении автомобилей ВАЗ 2108, 2109, 21099 установлен между рабочей поверхностью маховика и рабочей поверхностью нажимного (ведущего) диска на шлицах первичного вала коробки передач. По этим шлицам он перемещается при работе сцепления.

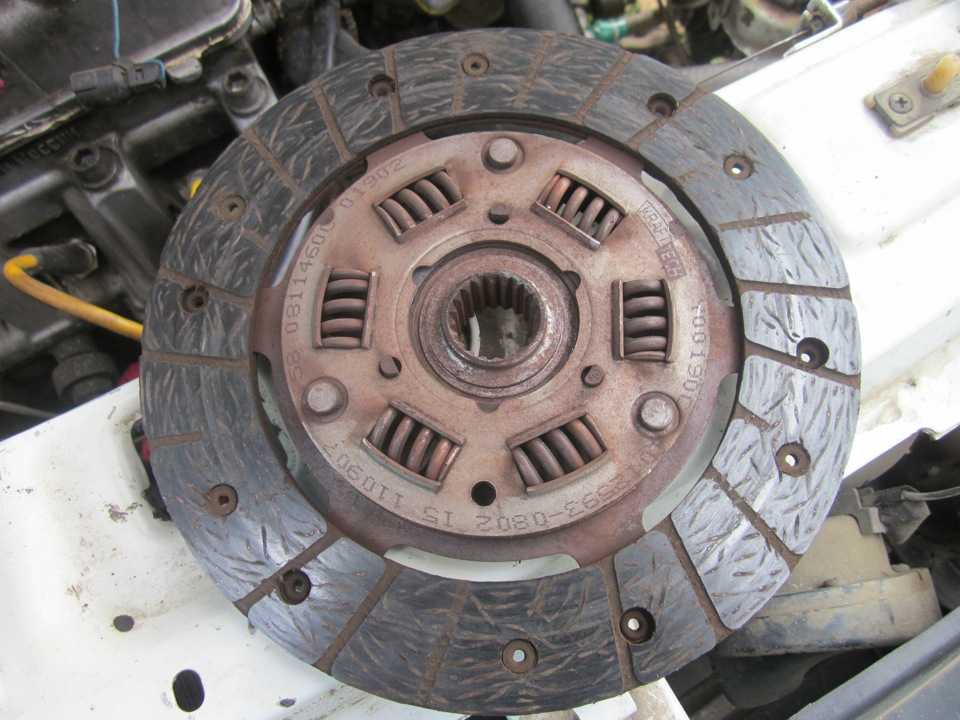

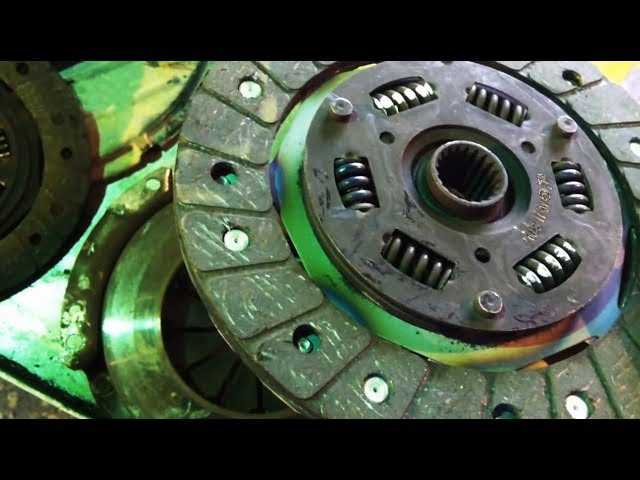

3. Устройство ведомого диска сцепления автомобилей ВАЗ 2108, 2109, 21099.

Устройство (детали) ведомого диска сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Ведомый диск сцепления состоит из собственно диска, ступицы со шлицами, демпфера с пружинами (гасителя крутильных колебаний) и фрикционных накладок. Вот перечень деталей ведомого диска: ведомый диск, ступица, передняя и задняя пластины демпфера, фрикционные кольца демпфера, упор демпфера, пружина демпфера, опорное кольцо пружинной шайбы, пружинная шайба демпфера, фрикционные накладки.

Сам ведомый диск стальной, имеет восемь лепестков с прорезями. Лепестки слегка изогнуты в противоположные стороны, что придает диску волнистость. На лепестки заклепками с двух сторон приклепаны фрикционные накладки. К каждому лепестку приклепано по две накладки, каждая своей заклепкой. Это позволяет сохранить волнистость ведомого диска. Волнообразная поверхность ведомого диска необходима для того чтобы постепенно распрямлять его по мере прижатия к маховику, за счет чего удается обеспечить плавную передачу крутящего момента.

Для предотвращения рывков в работе сцепления при трогании с места и при переключении передач, а так же для гашения крутильных колебаний при вращении и снижения нагрузки на детали сцепления в ведомый диск встроен демпфер. Он соединяет ступицу и сам диск через детали гасителя крутильных колебаний. что придает конструкции упругость.

Во фланце ступицы выполнены шесть прямоугольных окон и три выреза. Через них проходят упоры гасителя, которые соединяют переднюю и заднюю пластину демпфера с ведомым диском.

В пластинах демпфера имеются прямоугольные окна в которых установлены демпферные пружины. Их три пары и они различаются по упругости и цвету. Пружины одинакового цвета расположены друг напротив друга. Это расширяет зону действия демпфера и обеспечивает нужную характеристику его работы.

С обеих сторон фланца установлены фрикционные кольца (одно стальное. другое из фрикционного материала). Пружинная шайба демпфера через опорное кольцо создает постоянный момент трения между поверхностями фрикционных колец и ступицы диска.

4. Как работает ведомый диск сцепления?

Сцепление автомобилей ВАЗ 2108, 2109, 21099 постоянно включено, ведомый диск при этом зажат между маховиком и нажимным (ведущим) диском

Ведомый диск работает как при включении, так и при выключении сцепления. Сцепление на ВАЗ 2108, 2109, 21099 включено постоянно. Ведомый диск все время зажат между маховиком и ведущим диском. С включенным сцеплением двигатель работает на холостом ходу или если автомобиль движется с включенной передачей и отпущенной педалью сцепления.

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, вилка перемещает муфту выключения (выжимной подшипник), тот давит на нажимную пружину «корзины», ее лепестки перемещаются, отодвигая ведущий диск от ведомого. Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. В этот момент водитель может включить ту или иную передачу.

Подробнее: «Принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099».

5. Неисправности ведомого диска сцепления автомобилей ВАЗ 2108, 2109, 21099.

Биение ведомого диска

При его короблении (например, после перегрева), ведомый диск начинает «бить». В работе сцепления появляются рывки. Допустимое биение ведомого диска не более 0,5 мм. Проверяется после снятия сцепления с двигателя. При обнаружении биения ведомый диск заменяют.

Ослабление демпферных пружин

Если пружины начинают болтаться в своих окнах, возможны рывки при работе сцепления.

Износ фрикционных накладок

Так как сцепление работает постоянно, износ фрикционных накладок его ведущего диска — вопрос времени. После чего оно начинает пробуксовывать (не полностью включаться). Срок службы заводского ведомого диска сцепления — более 100 тыс км пробега. Установленного ремонтного 30-50 тыс км. На его продолжительность, в первую очередь влияет манера езды и качество изготовления детали.

В ряде случаев можно заменить стершиеся накладки ведомого диска (приклепать новые), установить его обратно и ездить дальше. Но, в настоящее время большинство автовладельцев, не ремонтируют диск, а попросту заменяют новым, так как цена его не велика.

Замасливание фрикционных накладок

При попадании моторного масла (например из-под прохудившейся прокладки клапанной крышки в лючок на картере сцепления или после неаккуратного ремонта) на фрикционные накладки ведомого диска, сцепление начинает пробуксовывать (двигатель набирает обороты, но не едет). Устранить проблему. можно только после снятия ведомого диска путем протирания его поверхности уайт-спиритом.

6. Применяемость ведомого диска сцепления на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях.

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается ведомый диск 2109-1601130. Накладки на него 2109-1601138, 2109-1601138-01, 2109-1601138-02, 2109-1601138-03, 2109-1601138-04.

Примечания и дополнения

— В большинстве случаев при появлении пробуксовки сцепления, которое невозможно устранить регулировкой производится замена только ведомого диска, корзина сцепления не меняется. Но если известно, что сцепление работает уже более 1оо тыс км пробега, либо работало в тяжелых условиях, имеет смысл заменить его в сборе (корзина, ведомый диск, выжимной подшипник), так как со временем изнашиваются не только фрикционные накладки ведомого диска, но и протачиваются рабочие поверхности ведущего диска и маховика. Замена только ведомого диска в такой ситуации не исправит ситуации и лишь на короткое время уберет пробуксовку.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Выжимать сцепление при пуске двигателя или нет?

— Трос сцепления ВАЗ 2108, 2109, 21099

— Сцепление ведет, причины неисправности

— Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099

— Как «сжечь» сцепление автомобиля?

— Откуда появляется шум при работе сцепления автомобиля?
