Реле вентилятора ваз 2109 инжектор где находится

Содержание

Здравствуйте. На моем авто ВАЗ 2199, 2000 гв, карбюратор, не работает вентилятор. Если вместо реле в коробке предохранителей поставить перемычку то все работает. Вот только датчик вентилятора горит через несколько дней. А вот когда ставлю реле, даже если перемыкать контакты которые одеваются на датчик вентилятора, ничего не происходит. Даже не щелкает релюшка. Снимал коробку предохранителей, разбирал, прочитал толку ноль. Помогите

Не работает свет в ВАЗ 21099 – 1 ответ
Схема подключения центрального замка – 16 ответов
Падают обороты в сырую погоду на ВАЗ 21099 – 6 ответов
Что это за датчик, с обрезанным проводом, в ВАЗ Самара? – 4 ответа
После замены стартера нет отклика ВАЗ 21099 – 3 ответа

Электросхема(проводка) сделана под силовой датчик. Или датчик прямого включения, можно обозвать как угодно. Вы же ставите датчик под реле, слаботочный. Поскольку силовых датчиков в продаже нет, по крайней мере у нас, то здесь только переделывать проводку под реле.

Как — честно говоря не помню, надо проложить ещё один провод от датчика к реле, это к клемме 9 разъёма Ш6 (посмотрел таки схему). Выбросить провод от датчика к вентилятору, вместо него сделать подключение вентилятора к массе. Точнее отключить этот провод от датчика и прикрутить его где-то под болт к кузову.

Посмотрите, схема без реле

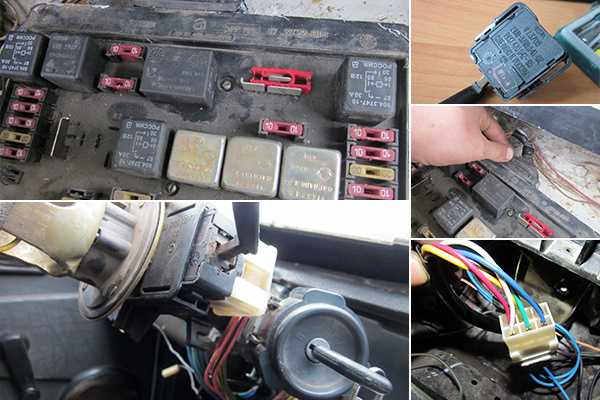

На Вашем автомобиле установлен блок для электропроводки релейного типа. А сама проводка собрана для прямого включения.

Это, конечно, если я правильно понял про вставляемую перемычку. Сейчас дошло что её можно вставить по другому и тогда моя писанина ничего не стоит.

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель.

Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.

Проверка системы охлаждения

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.

Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.

Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.

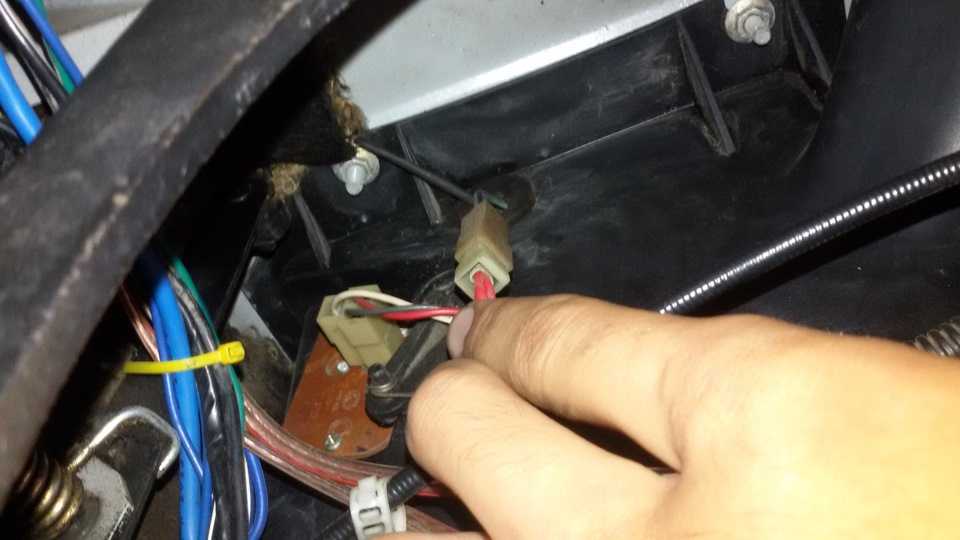

Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор.

Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

На автомобиле ВАЗ-2109 устанавливается два вентилятора . Первый, более мощный, устанавливается в системе охлаждения двигателя , для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки») , его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17.

3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.

В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
установка угла опережения зажигания для обеспечения экономии топлива;
удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

АвтоНовости / Обзоры / Тесты

Где Находится Реле Вентилятора Ваз 2109 Инжектор

Схема включения охлаждающего вентилятора ВАЗ 2110

Для поддержания температуры двигателя используется контур охлаждения вентилятора ВАЗ 2110. Двигатель вентилятора включается и выключается автоматически.

Схема включения охлаждающего

вентилятора ВАЗ 2110 карбюраторного двигателя.

Схема включения охлаждающего вентилятора ВАЗ 2110 на карбюраторе и впрысках различна. Для автомобилей с карбюраторным двигателем для этого используется термобиометаллический датчик TM-108, а управление осуществляется контроллером на автомобилях с двигателем инжектора.

Когда вентилятор управляется от датчика, температура переключения зависит от температуры установки датчика, которая указана на корпусе. Если вентилятор не включается, когда температура повышается до рабочей температуры датчика, необходимо проверить исправность датчика с самого начала. Для проверки достаточно закрыть контакты на датчике, и если происходит активация, необходимо изменить датчик. Если вентилятор не работает после закрытия клемм, необходимо проверить цепь активации вентилятора охлаждения и целостность предохранителя.

Схема включения охлаждающего вентилятора ВАЗ 2110 представляет собой двигатель форсунки.

Не включается вентилятор радиатора ВАЗ 2114 ч1

ремонт электропроводки вентилятора системы охлаждения ВАЗ 2114.

Не включаеться вентелятор блок предохранителей

Как найти нужный ролик. об этом здесь Поддержите проект! КАРТА .

Схема включения охлаждающего вентилятора ВАЗ 2110 с двигателем форсунки работает благодаря электронному блоку управления двигателем. Рабочая температура в этом случае закладывается в программу контроллера и может составлять от 100 до 105 г. C. Если датчик температуры неисправен, код ошибки P0115, P0116, P0117, P0118 вводится в память контроллера, и вентилятор включается при работающем двигателе.

Вентилятор не включается.

Но есть неисправности, при которых контроллер не распознает неисправность, и вентилятор может не включаться, когда температура превышает 105 г. C. В этом случае, чтобы проверить цепь и датчик, необходимо отсоединить разъем от датчика температуры во время работы двигателя. Если цепь неисправна и датчик неисправен, вентилятор включится и выключится, когда разъем будет вставлен на место.

В случае сбоя цепи необходимо проверить целостность плавкого предохранителя, целостность реле и проводов в соответствии со схемой. Для быстрой проверки необходимо соединить выходы 30 и 87 реле реле вентилятора, расположенные в валу нагревателя со стороны пассажира. Если вентилятор работает, не удаляйте реле из гнезда, подключите контрольную лампу, корпус и релейный выход 86, реле должно погаснуть, и вентилятор должен включаться. В этом случае контроллер или провод, который соединяет реле с терминалом 46 контроллера, неисправен.

Если вы не слышите типичный щелчок реле и плюс от основного реле к релейному выходу 85, просто, когда есть щелчок и не включайте вентилятор, измените реле. При установке перемычки между контактами 30 и 87 вентилятор не включается, проверьте целостность плавкого предохранителя и наличие питания на контактах вентилятора. Если на одном выходе имеется источник питания, а отсутствие на другом указывает на возможную неисправность двигателя вентилятора.

Схема включения охлаждающего вентилятора двигателя форсунки.

Схема включения вентилятора ваз 21099 инжектор – АвтоТоп

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Присоединительные размеры кожухов:

Типоразмер	D	L1	L2	L3	a	H	R	n	Расположение крепежных отверстий	Добавочная длинна к эл. двигателю
Сool-63	121	8	67	154	1.2	7	2.5	4	E	80
Сool-71	138	13	77	164	1.2	7	2.5	4	E	90
Сool-80	154	16.5	93	180	1.2	7	2.5	4	E	90
Сool-90	173	17	100	187	1. 5	7	2.5	4	E	90
Сool-100	196	19	98	187	1.5	10	3	4	E	90
Сool-112	219	18.5	103	191	1.5	10	3	4	E	100
Сool-132	256	18.5	122	223	1.5	10	3	4	E	110
Сool-160	311	22	154	262	2	12	3.5	4	E	120
Сool-180	352	35	190	295	4	5	3.5	4	F	135
Сool-200	393	40	190	300	4	5	3.5	4	F	105
Сool-225	443	40	220	370	4	6	4.5	F	140

https://youtu. be/https
://youtu.be/wdpTUvxVWFU

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

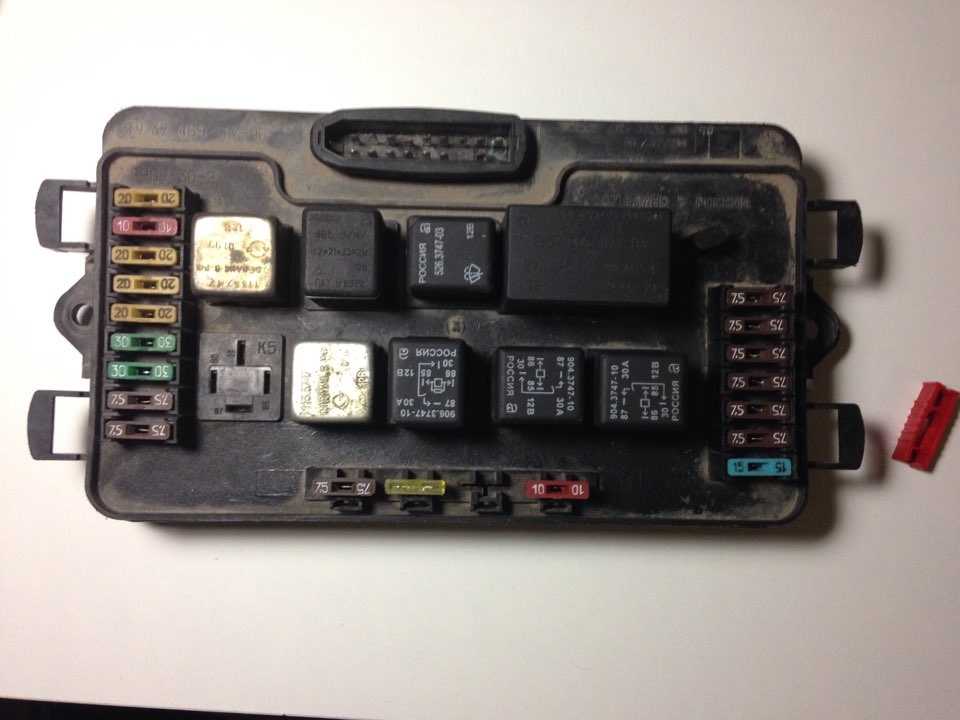

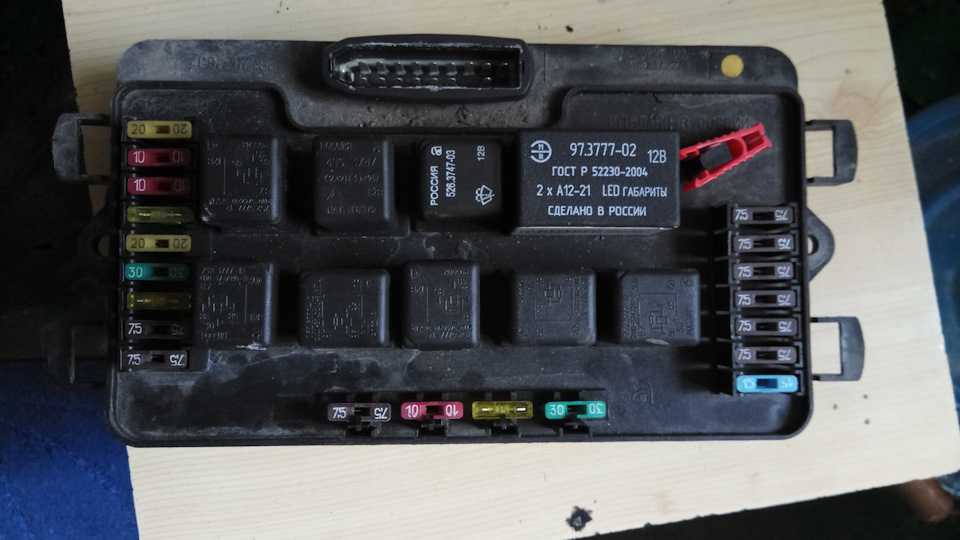

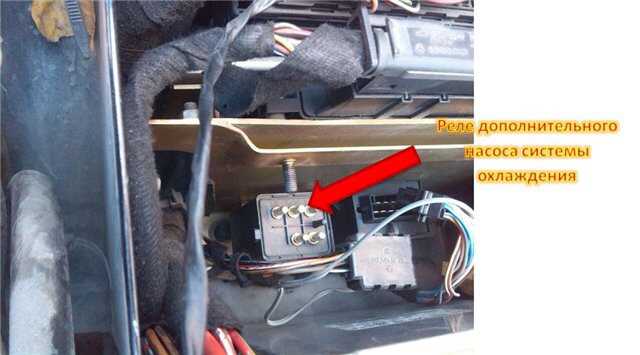

Где находится реле вентилятора

4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Замена цепи грм рено 19

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Читать дальше: Система охлаждения ниссан альмера н16

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Предохранители и реле ВАЗ 2109, 2108, 21099

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя ветрового окна
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

*№ реле/ предохранителя*	*Расшифровка*
1 (К6)	Реле включения очистителей фар
2 (К1)	Реле времени омывателя заднего стекла
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)	Реле включения обогрева заднего стекла
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)	Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)	Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

*N предохранителя*	*Расшифровка*
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2106

ВАЗ 2107, 21047

ВАЗ 2110, 2111, 2112

ВАЗ 2113, 2114, 2115

ВАЗ 2121, 21213, 21214

Главный предохранитель ваз 2109.

Монтажный блок

Монтажный блок предохранителей 2114-3722010-18

*№ реле/ предохранителя*	*Расшифровка*
K1
К2
К3	Реле стеклоочистителя ветрового окна
К4
К5
К6
К7
К8
К9
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

*№ реле/ предохранителя*	*Расшифровка*
1 (К6)	Реле включения очистителей фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17. 3722

*N предохранителя*	*Расшифровка*
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17. 3722)

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

*№ реле/ предохранителя*	*Расшифровка*
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

в подключении вентилятора охлаждения радиатора;
маркировке реле разъёмов и предохранителей;
отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

год выпуска ВАЗ 2109;
тип двигателя;
тип панели приборов;
вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

жёлтый — габариты;
красный — стоп-сигнал;
голубой — задний ход;
оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

нарушение в плате;
неисправный предохранитель;
отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:
Монтажный блок предохранителей — 2114-3722010

Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажимаем на 2 защелки и открываем крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подцепляем предохранитель и меняем его.

Монтажный блок предохранителей со снятой крышкой.

С левой стороны от водителя под панелью, есть предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№	Амперы	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давления масла Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Освещение салона Задние фары
		Стеклоподъемники
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		Аварийка
		Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель
		Правая фара
		Левая фара
		Ближний свет левой фары
		Ближний свет правой фары
		Резервный
		Резервный
		Омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый задний габарит
		Правый задний габарит
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот . Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

окисление контактов;
замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

или произвольное включение/выключение/переключение режима;
проблемы с магнитолой;
периодически пропадающее зажигание;
нечеткая работа дворников или омывателей;
нечеткая работа звукового сигнала;
неправильная или нечеткая работа указателей поворота.

Видео — Возникновение короткого замыкания

Как снять и установить монтажный блок предохранителей ВАЗ

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

Снимите минусовую клемму аккумулятора.
Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
Приподнимите блок насколько возможно и вытащите все разъемы снизу.
Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Схема подключения вентилятора охлаждения ВАЗ

Содержание

1 Схема включения кулера ВАЗ 2104, 2105 и 2107
2 Электровентилятор охлаждения ВАЗ 2106
3 Подключение вентилятора 2108, 2109, 21099
4 Схема включения ВО ВАЗ 2110
5 Схема на 2113, 2114, 2115 инжектор и карбюратор
6 Где находится реле вентилятора
7 Если вентилятор охлаждения не работает
8 Замена электровентилятора в авто
9 Модернизация схемы управления
10 Видео – подключение и проверка ВО

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки – просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

вентилятор радиатора
датчик температуры (находится на радиаторе снизу)
монтажный блок
реле зажигания
замок зажигания

А – к контакту “30” генератора.

Электровентилятор охлаждения ВАЗ 2106

датчик включения электродвигателя;
электродвигатель вентилятора;
реле включения электродвигателя;
основной блок предохранителей;
выключатель зажигания;
дополнительный блок предохранителей;
генератор;
аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66. 3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема на 2113, 2114, 2115 инжектор и карбюратор

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

В автомобиле с карбюраторным мотором необходимо проверить датчик – включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в “мозгах” или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот “тюнинг” не является обязательным, но будет очень полезным дополнением.

Видео – подключение и проверка ВО

Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109. Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Содержание

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
Блок предохранителей ВАЗ 2109 где он расположен
Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
Где находится схема предохранителей
Как понять, что предохранитель перегорел
Техника безопасности при работе под напряжением
Демонтаж и замена предохранителей своими руками (подробно)

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.

БП 17.3722

Отличия между старыми и обновленными версиями следующие:

Элементы монтажного блока по-разному маркируются.
Отличается номинал у предохранителей.
У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь	Сила тока	Номер предохранителя
Резервный	10А	F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников	10А	F2
Плафон подсветки салона, задние фары стоп-огней	10А	F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна	20А	F4
Клаксон	20А	F5
Резервный	30А	F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки	30А	F7
Резервный	7. 5А	F8
Резервный	7.5А	F9
Габаритная левая фара	7.5А	F10
Габаритная правая фара	7.5А	F11
Фара ближнего света правая	7.5А	F12
Фара ближнего света левая	7.5А	F13
Фара дальнего света левая, контрольная лампочка активации дальнего света	7.5А	F14
Фара дальнего света правая	7.5А	F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников	15А	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Функции	Номер реле
Компоненты очистки передней оптики	1
Мотор омывателя заднего окна	2
Лампы световой сигнализации и поворотных сигналов	3
Моторчик стеклоочистителей ветрового окна	4
Определяет работоспособность лампы	5
Система подогрева заднего окна	6
Дальние фары	8
Ближние фары	9
Вентилятор охлаждения мотора	11
Клаксон	12

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь	Номинальный ток	Номер предохранителя
Резервный	8А	1
Резервный	8А	2
Резервный	8А	3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки	3А	5
Плафон подсветки салона и выключатель стоп-сигнала	8А	6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров	8А	7
Электромотор вентилятора радиатора, клаксон	16А	8
Лампочка левых габаритов, лампочка задних левых габаритов	8А	9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок	8А	10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки	8А	11
Розетка для переноски лампы, прикуриватель	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), контрольная лампочка дальней оптики	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Функции	Номер реле
Мотор омывателя заднего окна	К1
Световая сигнализация, лампочки поворотников	К2
Стеклоочиститель ветрового окна	К3
Габариты и лампы стоп-сигналов	К4
Фонари дальнего света	К5
Омыватель оптики	К6
Двигатель электростелоподъемников	К7
Клаксон	К8
Вентилятор системы охлаждения	К9
Обогрев заднего окна	К11
Фонари ближнего света	К12

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.
Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.
Замените перегоревший элемент и закройте крышку.

Главный предохранитель ВАЗ 2109.

Блок монтажный

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-дуктора (омыватели лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими биметаллическими предохранителями многоразового использования. Инжекторный контур системы впрыска (двигатель 2111) защищен плавкой вставкой из провода жилого уменьшенного сечения (1 мм2). Цепи заряда аккумулятора не защищены, зажигание (карбюраторные двигатели), запуск двигателя, цепь «Генератор — замок зажигания — монтажный блок». Через реле подключаются мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрооборудование и т.д.).

Блок реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок предохранителей монтажный 2114-3722010-18

*Реле/Предохранитель*	*Расшифровка*
К1.
К2.
К3.	Окно Реле стеклоочистителя
К4.
К5.
К6.
К7.
К8.
К9.
F1-F16.	Флисовые предохранители

Блок предохранителей монтажный 2114-3722010-60

*Реле/Предохранитель*	*Расшифровка*
К1.	Реле, включая очистители персонала
К2.	Реле-прерыватель направления вращения и сигнализации
К3.
К4.	Реле управления лампами стоп-сигналов и габаритных огней
К5.	Силовые переключающие реле
К6.	Реле поворота звукового сигнала
К7.	Реле включения электрообогрева заднего стекла
К8.	Реле дальнего света
К9.	Реле ближнего света фар
F1-F16.	Флисовые предохранители
F1-F20.	Запасные предохранители

Монтажный блок предохранителей 17.3722

*Реле/предохранитель*	*Расшифровка*
1 (K6)	Реле, включая очистители персонала
2 (К1)
3 (К2)	Реле-прерыватель направления вращения и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле управления
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей узла крепления ВАЗ 2109, 2108, 21099

Ф1-Ф16 — Узел крепления 2114-3722010-60, 2114-3722010-1114-3722010-1010

Цифры с 1 по 16 — Установочный блок старого образца 17. 3722

*Предохранитель N*	*Расшифровка*
1 (8 А), F9 (7,5 А)	Правая противотуманная фара
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Аптека Омок Аптека Клапан
4 (16 А), F7 (30 А)	Очистители фар (режим работы). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель плиты Электродвигатель стеклоомывателя. Мотор очистителя заднего стекла. Реле времени заднего уровня. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа подсветки бейджа
5 (8 а), F16 (15 А)	Указатели поворота и реле-выключатель указателей поворота и сигнализации (в режиме индикации поворота). Контрольная лампа поворотников. Задние фонари (фонари заднего хода). Реле переключения двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа для проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник Табло «Стоп». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Фонари задние (стоп-сигналы). Планшет освещения салона
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 А), F10 (7,5 А)	Подсветка знака кредита. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А), F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А), F11 (7,5 А)	Фара правая (габаритная посевная). Фонарь задний правый (габаритный свет)
11 (8 A), F2 (10 A)	Стрелки поворота и этикетка аварийного реле (в режиме тревоги). Контрольная лампа сигнализации
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 А), F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А), F12 (7,5 А)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер вилки)

07 Реле / Предохранитель	*Расшифровка*
К1.	Реле времени владельца заднего стекла
К2.	Реле-прерыватель направления вращения и сигнализации
К3.	Реле стеклоочистителя
К4.	Лампы управления реле (внутри контактных перемычек, которые устанавливаются вместо реле)
К5.	Реле дальнего света
К6.	Включение фароочистителей
К7.	Реле питания окон
К8.	Реле звукового сигнала
К9.	Реле питания вентилятора охлаждения двигателя
K10	Заднее включение обогрева заднего стекла
К11.	Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

	Реле 6 Предохранитель 0/1	*Расшифровка*
К1.	Реле, включая очистители персонала
К2.	Реле-прерыватель направления вращения и сигнализации
К3.	Реле очистителя ветрового стекла
К4.	Лампы управления реле
К5.	Силовые переключающие реле
К6.	Реле поворота звукового сигнала
К7.	Заднее включение обогрева заднего стекла
К8.	Дальний свет Реле дальнего света
К9.	Реле ближнего света фар
F1-F20.	Флисовые предохранители

Условная нумерация штекеров в колодках монтажного узла ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка соединительная с задним жгутом проводов;

Ш2-ш5 — колодки, соединяющие жгут проводов панели приборов.

Блок монтажный ВАЗ 2109Схема электрики включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных схем. Блок представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основная информация по монтажному блоку

В зависимости от года выпуска и типа двигателя схема электропроводки ВАЗ 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование электросилового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции их ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый блок можно маркировать 2114-3722010-60.

Отличие ВАЗ 2109 от электрических ходов этих двух блоков:

в подключении вентилятора охлаждения радиатора;
маркировка разъема реле и предохранителей;
отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке компонентов схемы расположения узлов, необходимо точно знать, что такое Монтаж Электросхэм ВАЗ 2109применяется на оборудовании.

год выпуска ВАЗ 2109;
;
тип панели приборов;
конфигурация опции.

Зная эти исходные данные можно найти фото схемы на сайте автомобилистов. Так же можно работать с интерактивной схемой, отображающей именно поиск электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме обозначались цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на блоке блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ВАЗ 2109Электросхемы, в монтажный узел которых входят вилки соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкую направленность по цвету:

желтый — габариты;
красный — стоп-сигнал;
синий — реверс;
оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного узла является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится самостоятельно, инструкцию по ремонту можно посмотреть на видео программы обучения мастеров.

Демонтажный блок

Чтобы снять, убрать блок с места установки, надо понимать, что это узел энергетического комплекса. Поэтому, отсоединяя проводку, необходимо промаркировать разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под кромкой лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить коробку. Сверху он прикрыт резиновым кожухом, который смещается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от крепления двумя гайками и поднимается над местом установки, насколько к нему тянутся провода. При отсоединении проводов оплавил разъемы, чтобы потом было проще провести обратную операцию по установке.

Съемный блок Установить на рабочую поверхность и открутить крепление нижней крышки, состоящее из 8 болтов. После этого вставьте жучок в зазор и выполните разъем корпуса. Вся схема будет перед вашими глазами. Осмотрите, сравните с данными, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неисправности требуется помощь специалиста.

Должно быть найдено:

нарушение в доске;
неисправен предохранитель;
.

После замены детали, устранения повреждений блок собирается и устанавливается на место в обратном порядке. Вне зависимости от типа электрической схемы, используемой в автомобиле, блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за перегоревшего предохранителя. Найти это легко. При замене будет заменен такой же предохранитель с теми же параметрами токовой нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует удалить предохранители и реле с места установки. Работы по очистке тока должны производиться аккуратно, а при использовании паяльника для восстановления узла принимать все меры для защиты платы от случайных повреждений. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные вывода ВАЗ в информационных базах, следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по пунктам.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине были скачки электричества, а после этого перестали работать щетки дворников, поворотники, задние противотуманки. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:
Установочный блок предохранителей — 2114-3722010

Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.

Затем прямо под лобовым стеклом вы увидите монтажный узел.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Вытаскиваем предохранитель и меняем.

Монтажный блок предохранителей со снятой крышкой.

С левой стороны от водителя под панелью находится предохранитель задних противотуманных фар.

За какие предохранители в ваз 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель	Ампер	Что отвечает:
		Противотуманные фары с правой стороны
		Противотуманные фары с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворот Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Рунт Охлаждающая жидкость Уровень топлива в баке Лампа «Чек» Открытие дверей
		Освещение салона Фонари задние
		Электрические стеклоподъемники
		Номерной знак Подкаст лампы Осветительные приборы Габарит. Освещение приборной панели Сигарета
		Звуковой сигнал
		Задний правый фонарь Газ
		Избегание
		Нагревательный элемент обогрева заднего стекла Заднее включение обогрева заднего стекла (контакты) Патрон подключения переносной лампы Сигарета
		Фара правая
		Фара левая
		Ближний свет Левая фара
		Ближний свет правой фары
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Воздушная заслонка карбюратора Рант Охлаждающая жидкость Уровень топлива в баке Лампа «Чек» Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Подкаст лампы Осветительные приборы Габарит. Освещение приборной панели Сигарета
		Вентилятор радиатора
		Задний левый габрит
		Правый задний габрит
		Аварийный сигнал
		Сигарета Обогрев заднего стекла
		Фары дальнего света правые
		Фары дальнего света левые
		Ближний свет Левая фара
		Ближний свет правой фары

Всем привет сегодня хочу рассмотреть блок предохранителей старого и нового образца на авто ВАЗ 2109 в простонародье просто девятка. Если у вас упала на девятку какая либо деталь, работающая от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно он сгорел, и его следует заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережем.

Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного борта. Контакты проводов, предохранителей и реле припаяны.
Более новые версии девяток, начало выпуска которых произошло с 1998, то БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже запалы.

Установка старой образца 17.3722

Расшифровывание предохранителей VAZ 2109 (установка старой образцы)

F1 10A FUSE FUSE
F2 10. Контрольная лампа аварии
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Элемент обогрева заднего стекла, контакты обогрева заднего стекла, розетка, прикуриватель
F5 20A Звуковой сигнал (Claxon), переключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печки, потолочный электрический блок ветрового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа включения обогрева заднего стекла, лампа бардачки
F8 7,5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара , Фара дальнего света
F15 Фара правая
F16 15А Указатели поворотников и прерыватель цепи (в режиме индикации поворотников), контрольная лампа поворотников, фонари задние, электродвигатель отключения и включения ветрового стекла, лампа проверки давления масла, ручная стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Элементы производительности очистки передней оптики

2- Работа двигателя омывателя заднего стекла

3- Защита от поломки ламп поворотных сигналов и световой сигнализации

4- Защита двигателя лобового стекла от лобового стекла

5- Позволяет определить производительность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Дальние лампы

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. При отказе этого реле возрастает риск перегрева двигателя

12- Работа Klason

Блок -предохранители нового образца VAZ 2109

1. 8A Резервный предохранитель
2. 8A Резервный предохранитель. электрическая цепь и электродвигатель печки
5. 3А переключатель цепи переключатель в режиме поворотного указателя, поворотные сигналы, поворотный переключатель сигнала, контрольная лампа поворотника, контрольная лампа поворотника, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа выхода тормозной системы, выключатель гидравлического тормоза, выключатель ручного тормоза
6. 8А Лампочки стоп-сигнала, Подсветка салона Paul
7. 8А ОСВЕЩЕНИЕ НОМЕРА ОСВЕЩЕНИЯ, ЛАМПЫ УСТАНОВКИ ПРИВОДА ВКЛАДЫ, СВЕТ СВЕТОДИОДНЫЙ ПОДОГРЕВ И СВЕТ CIGOR LIGHT, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, электродвигатель вентилятора радиатора
9. 8А фонарь левого габарита, фонарь левый заднего габарита
10. 8А фонарь правого крыла, фонарь правого заднего габарита, выключатель противотуманных фар, противотуманная контрольная лампа
11. 8А Выключатель и стрелочные указатели Поворот, указатели поворота, контрольная лампа в режиме уклонения
12. 16А Прикуриватель, Гнездо для переноски фонаря
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет Фара левая

Расшифровка реле в блоке предохранителей нового образца ВАЗ 2109

К1. Без него не будет работать двигатель омывателя заднего стекла
К2. Отвечает за работу ламп указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителей
K4. Защищает лампы стоп сигналов и габаритов автомобиля
К5. Обеспечивает работу длинноствольных фонарей
К6. Гарантирует работу устройства омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если таковые установлены на вашем автомобиле
К8. Звуковой сигнал или просто клик на
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает лампы ближнего света

Ну вот мы все и рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаях схема предохранителей и реле почти всегда присутствует на корпусе или на крышке монтажного узла, так что думаю разобраться в этом вопросе не составит труда. Уже.

На все карбюраторные автомобили семейства «Самара 1» и на часть карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку имеют реле принуждения слаботочных цепей. С помощью монтажного узла также осуществляется управление реле сильноточной и дополнительной цепей – стартера, противотуманок, обогрева сидений и других. Расположение обоих блоков одинаковое, разница небольшая, разные разъемы и разное расположение элементов и другой дизайн корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старого образца 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащите, из-за чего ресурс устройства ниже в разы.

Ведь монтажный узел находится в нише помпового пространства, куда часто попадает дождевая вода или моющая жидкость. В новом монтажном узле отсутствуют омыватели заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в другие места.

Еще одно отличие — другой тип предохранителей, более устойчивый к сырости в новой модели монтажного блока. Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по каким-то причинам вы не можете прочитать текст на крышке, снимите ее и сравните блоки с фотографиями из этой статьи.

Неисправности и схемы блоков

Несмотря на некоторые различия, неисправности всех моделей таких блоков одинаковы:

оксидирование контактов;
из-за загрязнения.

Находясь внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая растекается по нижней или верхней части печатной платы. Неисправности монтажного узла часто очень похожи на поломки других электрических систем автомобиля, поэтому устанавливать причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить навесной блок, если наблюдаются следующие неисправности:

или произвольное включение/выключение/переключение режима;
проблемы с радио;
периодически пропадающее зажигание;
нечеткая работа дворников или мойщиков;
нечеткий звуковой сигнал работы;
некорректная или нечеткая работа указателей поворота.

Видео — появление КЗ

Как снять и установить навесной блок предохранителей ваз

Основные действия по снятию монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

Снимите вспомогательную клемму аккумулятора.
Открутить две гайки по бокам блока (он находится со стороны водителя над ветровым стеклом).
Поднимите блок насколько возможно и вытащите все разъемы внизу.
Установка в обратном порядке. Сначала вставьте все разъемы, затем закрутите гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т. крышка не всегда помогает.

Снимите крышку. Для этого на старой колодке блока вы снимете по одной защелке с каждой стороны, на новой модели вы снимете по две защелки с каждой колодки.
Вытащите все реле и предохранители. В новой модели есть специальный пинцет, который помогает вытащить предохранители, он находится рядом с реле указателя ротора.
После этого открутите винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое днище. А бывает наоборот, ведь блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса. Если разделение не работает, убедитесь, что вы открутили все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно прижмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, после чего повторите сборку. Затем закрепите половинки туловища саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, увлажните ее жидкостью для снятия лака и кисточек. Следите за тем, чтобы лак не растворялся кистью. После удаления всей грязи тщательно протрите дорожку спиртом и высушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Схема расположения предохранителей на ваз 2109 карбюратор.

Монтажный блок. Предохранители блока отопителя, установленные в автомобиле старого образца

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменными деталями. Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Далее представляем электрические схемы МБ автомобилей ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя	Защищенные цепи
Ф1(8А)(10А)	Фонари задние(фонари заднего хода). Мотор отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
Ф2(8А)(10А)	Электродвигатели стеклоочистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фар. Реле стеклоочистителя. Реле стеклоочистителя и омывателя фар (контакты)
Ф3(8А)(10А)	Запасной
Ф4(8А)(10А)	Запасной
Ф5(16А)(20А)	Элемент обогрева заднего стекла и реле обогрева (контакты)
F6(8А)(10А)	Прикуриватель. Розетка для переносной лампы
F7(16А)(20А)	Звуковые сигналы и реле звуковых сигналов
F8(8А)(10А)	Указатели поворотов в режиме тревоги. Выключатель и реле-прерыватель указателей поворотов и сигнализации в режиме тревоги
F9(8А)(10А)	Регулятор напряжения генератора (для автомобилей с генератором Г-222)
Ф10(8А)(10А)	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Комбинация приборов. Вольтметр. Электропневматическая система управления клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
Ф11(8А)(10А)	Фонари задние (стоп-сигналы).
Ф12(8А)(10А)	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
Ф13(8А)(10А)	Левая фара(дальний свет). Дальний свет
Ф14(8А)(10А)	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа моторного отсека. Контрольная лампа включения габаритного освещения
Ф15(8А)(10А)	Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
Ф16(8А)(10А)	Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете)
Ф17(8А)(10А)	Левая фара (ближний свет)

Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074

Цепи, защищенные предохранителями

№ предохранителя	Защищенные цепи
Ф1(10А)	Фонари заднего хода. Мотор отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
Ф2 (10А)	Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты).
Ф3 (10А)	Запасной.
Ф4 (10А)	Запасной.
Ф5(20А)	Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
F6 (10А)	Прикуриватель. Смотреть.
Ф7(20А)	Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле электродвигателя вентилятора охлаждения радиатора (контакты)
Ф8 (10А)	Указатели поворота (в режиме тревоги). Индикатор поворотников (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель сигнализации с контрольной лампой.
F9 (7,5 А)	Фонари задние противотуманные. Сигнализатор включения ламп задних противотуманных фар.
Ф10 (10А)	Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Индикатор указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Индикатор стояночного тормоза. сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
Ф11 (10А)	Светильники для внутреннего освещения. Стоп-сигналы. Лампы освещения багажного отделения.
Ф12 (10А)	Фары дальнего света (правая блок-фара).
Ф13 (10А)	Фары дальнего света (левая фара). Сигнализатор дальнего света.
Ф14 (10А)	Габаритный огонь передний (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнализатор включения габаритных огней.
Ф15 (10А)	Габаритный фонарь передний (правая фара). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Подсветка перчаточного ящика. Часы(лампа освещения).
Ф16(10А)	Фары ближнего света (правая блок-фара). Реле омывателя фар (катушка реле).
Ф17(10А)	Ближний свет фар (левая блок-фара).

Распиновка монтажного блока 2108

Вот новый строительный блок. Для блока старого образца схема в целом одинакова, но некоторые контакты (менее 5%) могут не совпадать.

принципиальная схема монтажного блока LADA Samara(ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.

от

Соединитель	Связаться с	Цвет провода	Цель
Х1 (Ш1)	1	Б	электростеклоподъемники
	2	Г	Замок зажигания (Кл. 15/2)
	3	ГП
	4	ДЖГ	Выключатель электродвигателя отопителя
	5	Р	выключатель зажигания (Кл. 30/1)
	6	КР	Замок зажигания (кл. 30)
	7		дверной замок
	8	Р	Замок зажигания (кл. 50)
Х2 (Ш2)	1	БГ	переключатель стеклоочистителя заднего стекла
	2	Г	Выключатель указателя поворота (правый)
	3	РП	выключатель стоп-сигнала
	4	Б	Лампа индикатора целостности
	5	ЕСЛИ
	6	ГБ	дверь передняя левая
	7	О
	8	34	контрольная лампа дальнего света
	9	—
	10	4	выключатель заднего противотуманного фонаря
	11	середина	Контрольная лампа запаса топлива
	12	ЕСЛИ	контрольная лампа уровня топлива
	13	боеголовка	плафон
	14	кг	контрольная лампа ручного тормоза
	15	чч	Переключатель указателей поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
Х3 (Ш4)	1	и	датчик скорости
	2	ЧП	выключатель сигнализации
	3	ГП	переключатель указателя поворота
	4	Сб	Контрольная лампа уровня масла
	5	Х	вес
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	RO	Контрольная лампа износа тормозных накладок
	8	3 в	выключатель фар
	9	ЖЗ	переключатель стеклоочистителя
	10	ПГ	переносной патрон для лампы
	11		Замок зажигания (Кл. 15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	и	Контрольная лампа противотуманных фар
	15
	16	СГ	датчик давления масла
	17
	18	Р
	19	СО	переключатель стеклоочистителей
	20	ОТ	переключатель стеклоочистителей
	21	О	выключатель заднего противотуманного фонаря
Х4 (Ш5)	1	Запрос предложений	Вкл и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	боеголовка	выключатель наружного освещения
	5	до	Реостат освещения приборов
	6	Р	батарея
	7	БВ	переключатель стеклоочистителя и омывателя
	8	О	колодка Ш4 монтажного блока клемм 3
	9	МФ	выключатель звукового сигнала
	10	БП	выключатель стоп-сигнала
	11	Р	батарея
	12	совместное предприятие	Переключатель света фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумулятора
	19	ЖЧ	выключатель противотуманных фар
	20	РЗ	Контрольная лампа уровня охлаждающей жидкости
	21	И	тахометр
Х5 (W5)	1	3	дальний свет (правый)
	2	3 часа	дальний свет (левый)
	3	МФ	ближний свет (левый)
	4	Р	стартер (Кл. 50)
	5	ПБ	Вентилятор охлаждения радиатора
	6	ОТ	ближний свет (правый)
Х6 (Ш6)	1	—
	2	3
	3	МС	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный фонарь (правый передний)
	9	боеголовка	термостат электровентилятора
	10	ЖЧ	габаритный фонарь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		выключатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Х7 (W7)	1	—
	2	ДЖГ	Электродвигатель очистителя фар
	3	Б	Электродвигатель очистителя фар
	4	—
	5	Сб	датчик уровня масла
	6	МФ	звуковые сигналы
	7	ОТ	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	боеголовка	Выключатель подкапотного освещения
	12	РБ	Датчик уровня омывающей жидкости
	13	РФ	тормозные колодки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ДЖБ	реле противотуманных фар
Х8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	И	Противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	С	РФ	реле противотуманных фар
Х9 (Ш9)	1	РФ
	2	Г	указатель поворота (правый задний)
	3	БГ	el очиститель заднего стекла двигателя
	4	ОС	задние противотуманные фары
	5	МФ	задняя дверь
	6	ЕСЛИ	дверь передняя правая
	7	боеголовка	плафон
	8	кг	датчик ручного тормоза
	9	боеголовка	кнопки сигнализации открытой двери
	10
	11	ОТ	подсветка номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон
	14	Р	стоп-сигналы
	15	И	габаритный фонарь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный фонарь (левый задний)
	18	ДЖГ	очиститель заднего стекла
	19		Элементы обогрева заднего стекла
Х11 (Ш11)	1	И	насос
	2	РФ	Клапан омывателя заднего стекла
	3	—
	4	И	насос
	5	боеголовка	Лампа моторного отсека
	6	—
	7	—
	8	КЧ	Лампа моторного отсека
	9	Б
	10		электродвигатель стеклоочистителя
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	Клапан омывателя ветрового стекла
	15	СО	электродвигатель стеклоочистителя
	16	ОТ	электродвигатель стеклоочистителя
	17	ДЖБ	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для подключения к блокам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки, аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.

Предохранитель №’	Защищенные цепи
1 (8А) F9 (7,5А)	Правая противотуманная фара
2 (8А) F8 (7,5А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (при включении). Реле включения очистителей фары (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
6 (8 А) ФЗ (10 А)	Фонари задние (стоп-сигналы). Купол внутреннего освещения
6(8А) F6(30А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А) F10 (7,5 А)	Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
10 (8А) F11 (7,5А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8А) F12 (7,5А)	Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

№ предохранителя	Защищенные цепи
Ф1(5А)	Лампы освещения номерного знака. Лампы приборной панели. Контрольная лампа габаритных огней. Лампа багажника. Габаритные фонари
F2 (7,5 А)	Левая фара (ближний свет)
Ф3(10А)	Левая фара (дальний свет)
Ф4(10А)	Правая противотуманная фара
Ф5(30А)	Электродвигатели подъема окон дверей
Ф6(15А)	переносная лампа
Ф7(20А)	Электродвигатель вентилятора охлаждения двигателя. Рог
F8(20А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Ф9(20А)	Клапан рециркуляции. Очистители и омыватели лобового, заднего стекла и фар.
Ф10(20А)	Запасной
Ф11(5А)	Лампы габаритных огней правого борта
F12(7,5А)	Правая фара (ближний свет)
Ф13(10А)	Правая фара (дальний свет).
Ф14(10А)	Левая противотуманная фара
Ф15(20А)	Обогрев сиденья. Замок замка багажника
Ф16(10А)	Реле-прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации
F17(7,5А)	Лампа освещения салона. Лампа индивидуального освещения. Лампа подсветки замка зажигания.
Ф18(25А)	Лампа перчаточного ящика. Контроллер отопителя. Прикуриватель
Ф19(10А)	Блокировка дверных замков. Реле контроля исправности стоп-сигнала и ламп габаритного света. Указатели поворотов с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Дисплей блока управления бортовой системой. Приборный щиток. Часы (или маршрутный компьютер)
F20(7,5А)	Задние противотуманные фонари

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров соединительных колодок монтажного блока ВАЗ 2113, 2114, 2115

Блок монтажный новой модели ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1-реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
Ф1-Ф20 — предохранители;
Х11 — клеммы колодки жгута проводов

Таблица цепей защищаемых предохранителями на ВАЗ 2114

Номер предохранителя	Сила тока, А	Цепи, защищенные предохранителем
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фонарей
Ф2	10	Указатели поворотов, указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7,5	Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа освещения выключателя зажигания Лампа контроля системы управления двигателем. Тормозные фонари. Бортовой компьютер (если установлен)
F4	20	Картридж для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора.
F6	30	Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (во время работы) Предохранитель прикуривателя. Подсветка перчаточного ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара
F9	7,5	Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара
Ф10	7,5	Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Освещение номерного знака. Лампа моторного отсека Выключатель освещения приборов. Предохранитель подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы бортовых огней по правому борту
F12	7,5	Фара правая (низкая)
Ф13	7,5	Левая фара (ближний свет)
Ф14	7,5	Левая фара (дальний свет). Контрольная лампа дальнего света
Ф15	7,5	Правая фара (дальний свет)
Ф16	15	Указатели поворотов, реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы управления. Комбинация инструментов. Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор низкого заряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Передний дворник. Регулятор обогрева сидений.

Автомобиль — это сложный механизм с множеством различных узлов, деталей и электрических схем, читаем статью — . Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

Блок предохранителей на ВАЗ 2109 расположен под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
На сегодняшний день можно встретить два варианта монтажного блока «девятки»: старый, тип 17. 3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
Обозначения на корпусе блока предохранителей — это порядковые номера предохранителей, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 — предохранитель №3) отвечает за омыватели и фароочистители и т.д.

Схема блока предохранителей ваз 2109.

Блок монтажный 17.3722.

(К6) реле омывателей фар;
(К1) реле времени омывателя заднего стекла;
(К2) реле-прерыватель указателей поворотов и сигнализации;
(К3) реле стеклоочистителей;
контактные перемычки вместо реле контроля исправности ламп;
(К10) реле обогрева заднего стекла;
;
(К5) реле дальнего света;
(К11) реле включения ближнего света фар;
;
(К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
(К8) реле включения звукового сигнала;

Блок монтажный 2114-3722010-60.

запасные предохранители F17-F29.

Схема подключения монтажного блока 2114-3722010-60.

наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки.
предохранители F1-F16.
Реле включения ближнего света фар К9.
Реле дальнего света К8.
реле включения звуковых сигналов К6.
Реле обогрева заднего стекла К7.
Реле включения очистителей фар К1.
Реле стеклоподъемников К5.
Реле контроля исправности ламп К4.
Реле стеклоочистителя К3.
реле-выключатель указателей поворота и сигнализации К2.

Схема подключения монтажного блока 17.3722.

реле-выключатель указателей поворота и сигнализации К2;
Реле стеклоочистителя К3;
Реле стеклоподъемника (не установлено) К7;
Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
Реле времени омывателя заднего стекла К1;
реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
Реле очистки фар К6;
Реле обогрева заднего стекла К10;
реле включения звукового сигнала К8;
Реле дальнего света фар К5;
реле включения ближнего света фар К11;
наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это самая частая поломка, которая может случиться с монтажным блоком. Исправить это просто: купите новый подходящий предохранитель с нужной силой тока и установите его вместо старого. Но не забудьте выяснить причины отказа их прошлой системы. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна достаточно распространенная проблема, связанная с не самым удачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода. Именно она является здесь источником проблем, решить которые можно двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то тут тоже все предельно просто, главное подойти ответственно, и выполнять все действия очень внимательно и аккуратно.

Итак, отключаем все реле и предохранители в блоке, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, еще придется поработать паяльником), и в обратном порядке приказ вернуть все на место.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. То есть монтажные блоки для инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив места водителя, фактически под самим лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года. Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

BP 17.3722

Различия между старой и обновленной версиями следующие:

Элементы монтажного блока маркируются по-разному.
Номинал предохранителя другой.
В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь	Сила тока	Предохранитель №
Запасной	10А	Ф1
Аварийная сигнальная лампа, прерыватель аварийной сигнализации, указатели поворота	10А	Ф2
Плафон, задние стоп-сигналы	10А	Ф3
Прикуриватель, гнездо для переноски, контакты активации обогрева заднего стекла, компонент обогрева заднего стекла	20А	Ф4
Клаксон	20А	Ф5
Запасной	30А	Ф6
Освещение вещевого ящика, контрольная лампа, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки	30А	Ф7
Запасной	7,5 А	Ф8
Запасной	7,5А	Ф9
Фара габаритная левая	7,5 А	Ф10
Фара габаритная правая	7,5 А	Ф11
Фара ближнего света правая	7,5 А	Ф12
Фара ближнего света левая	7,5 А	Ф13
Левая фара дальнего света, контрольная лампа включения дальнего света	7,5 А	Ф14
Фара дальнего света правая	7,5 А	Ф15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов	15А	Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка

Новый блок питания

Защищенная цепь	Номинальный ток	Предохранитель №
Запасной	8А	1
Запасной	8А	2
Запасной	8А	3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель	3А	5
Выключатель освещения салона и стоп-сигнала	8А	6
Выключатель ламп и подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа управления включением габаритов, лампы освещения салона	8А	7
Двигатель вентилятора радиатора, звуковой сигнал	16А	8
Габаритный огонь левый, габаритный фонарь задний левый	8А	9
Выключатель правого габаритного огня, правого габаритного огня, контрольной лампы и противотуманных фар	8А	10
Лампы указателей поворотов, выключатель и переключатель указателей поворотов, сигнальная лампа аварийного режима	8А	11
Гнездо для переноски лампы, прикуривателя	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), сигнализатор дальнего света	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей блок.

Как определить, что предохранитель перегорел

Неисправность предохранителя можно определить по расплавленной нити — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие высокого напряжения на электрооборудование.

Меры предосторожности при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ:

Добрый день. Сегодня в нашем автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы найдете специальный пинцет для замены предохранителей.

Следующим шагом является удаление предохранителя и его замена.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя		За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в перчаточном ящике
		поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Освещение салона Фонари задние
		Электрические стеклоподъемники
		Номерной знак Подсветка моторного отсека Подсветка приборов Габариты Подсветка приборной панели Прикуриватель
		Звуковой сигнал
		Габарит фонаря заднего правого
		аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносного фонаря Прикуриватель
		Фара правая
		Фара левая
		Ближний свет левой фары
		ближний свет правой фары
		Запасной
		Запасной
		омыватель фар
		вентилятор отопителя насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в перчаточном ящике
		Давление масла Воздушная заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Задние тормоза Внутреннее освещение
		Номерной знак Лампа освещения моторного отсека Освещение приборной панели Габаритные размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Левый хвостовой зазор
		Задний правый маркер
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.

Для корректной работы всей системы автомобиля используется электричество.

Для защиты электрических систем используются устройства защиты от перегрузок. Все предохранители объединены в один монтажный блок. Электрическая схема блока предохранителей ВАЗ 2109 представляет собой небольшую плату предохранителей
.

Базовые знания о блоке на ваз 2109

Эта плата расположена под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
Схема электропроводки блока предохранителей ВАЗ 2109 выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначаются по-разному, в них используются предохранители разных типов, и, соответственно, разъемы для них разные.

Структура схемы блока предохранителей старого образца

Блок монтажный 17. 3722 старого выпуска состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второй – установка реле и предохранителей.

Ниже приведена расшифровка этикетки.

Реле

К1 — отвечает за время омывания стекла сзади.
К2 — поворотники и аварийка.
К3 — стеклоочиститель.
К5 — фары дальнего света.
К6 — очиститель фар.
К8 — отвечает за сигнал.
К9 — включение вентилятора в системе охлаждения двигателя.
К10 — отвечает за обогрев заднего стекла.
К11 — фары ближнего света.

Структура схемы нового блока

К1 — очиститель фар.
К2 — прерыватель поворотников и мигалок.
К3 — стеклоочиститель.
К4 — контроль исправности лампочек.
К5 — отвечает за электростеклоподъемники.
К6 — звуковой сигнал.
К7 — обогрев стекла заднего вида.
К8 — дальний свет.
К9 — ближний свет.

Автоматические выключатели

Для различения разных патронов предохранителей принято использовать в обозначении
латинскую букву F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что данный тип предусмотрен для защиты от токов короткого замыкания
.

Схема подключения предохранителя

ВАЗ 2109 обозначена так.

F1 — очистители фар. Используйте предохранитель (10А).
F2 — повороты и аварийка (10А).
F3 — задние стоп-сигналы и потолок салона (10А).
F4 — обогрев стекла и прикуриватель (20А).
F5 — сигнально-вентилятор охлаждения (20А).
F6 — стеклоподъемники передних дверей (30А).
F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
F8 — противотуманная фара L (7,5А).
F9 — противотуманная фара Р (7,5А).
F10 — Лампа освещения приборной панели, подкапотного освещения и освещения номерного знака (7,5А).
F11 — правый габарит и фара (7,5А).
F12 — Фары ближнего света Р (10А).
F13 — Фары ближнего света L (7,5А).
F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А).
F15 — Фары дальнего света Р (7,5А).
F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, ремонт своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.

Меры предосторожности

При поломке и последующем ремонте необходимо соблюдать меры предосторожности.

При ремонте автомобильного электрооборудования необходимо отключить провод
от минусовой клеммы аккумуляторной батареи.
Для замены предохранителей приклейте этикетку. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет за собой
прогар токоведущего пути.
Если есть необходимость снять блок, то нельзя использовать для этой цели металлическую отвертку
. Это может привести к замыканию реле и выгоранию тех же дорожек
, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите двигатель
вентилятор, который находится в системе охлаждения через реле.

При игнорировании этого дорожки, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старый на новый, то нужно установить и новый вариант включения датчика электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие проблемы могут быть с цепями предохранителей

Возникновение проблем на ВАЗ 21093 электрических цепей их может быть несколько.

Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
Вся процедура проводится аккуратно и без спешки.
Отключите все имеющиеся предохранители и реле.
Удалить плату. Затем либо заменить, либо почистить старый.
Аккуратно очистите растворителем токопроводящие дорожки, только
все делайте крайне аккуратно и аккуратно, так как
токоведущие дорожки легко можно повредить, а если их повредить, то придется паять.
Соберите в обратном порядке.
ВАЗ 21093 готова выполнять свои функции.

Схема подключения вентилятора охлаждения ВАЗ

. Схема подключения вентилятора охлаждения ваз Не включается вентилятор на ваз 2114 инжектор

Каждый водитель знает, что перегрев двигателя – это очень плохо. Ни к чему хорошему это привести не может. Для защиты двигателя от перегрева автомобили оснащаются вентиляторами охлаждения радиатора. И иногда он далеко не один.

Сегодня мы поговорим об очень важном элементе охлаждения — датчике вентилятора. Он отвечает за своевременную активацию этого охлаждающего устройства, предотвращая нежелательный перегрев.

Немного теории

Характеристика	Пояснение
Местоположение	Датчик находится в радиаторе отопителя. Определить, что перед вами именно он, несложно, так как в радиаторе это единственный элемент, к которому подсоединяются провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепления.
Температура срабатывания	Датчики могут иметь разные пределы температуры. А вот у ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового счетчика ориентируйтесь на тот, который вышел из строя, или приобретите с индикатором включения и выключения 102 и 87 градусов соответственно
Принцип работы	Внутри датчика находится специальная контактная группа. При нагреве охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение достигает определенного предела, контакты замыкаются, они передают сигнал в проводку и включается вентилятор

Причины выхода из строя вентилятора

Существует ряд причин, по которым помимо датчика может выйти из строя датчик вентилятора. Поэтому их следует предварительно исключить, чтобы убедиться, что виноват именно датчик.

Причины отказа вентилятора включают:

Вентилятор неисправен. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Если проверка контактов не удалась, вентилятор не реагирует, попробуйте подключить его контакты напрямую к аккумулятору.

Тест датчика

Кроме того, обязательно проверьте новый датчик перед его установкой. Это позволит убедиться, что это работает. Сегодня на рынке очень много подделок, поэтому всегда есть вероятность приобрести некачественный датчик вентилятора.

Для проверки потребуется определенный набор инструментов и материалов, в который входят:

Емкость;
Вода;
Охлаждающая жидкость;
Термометр;
Мультиметр.

Начнем проверку.

Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
Опустите в него датчик резьбовой частью.
Подключите клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
Поместите термометр в жидкость.
Нагрейте воду.
Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
Если этого не произошло, датчик действительно не работает и его нужно менять.

Если вы приобрели нерабочий регулятор, обязательно обратитесь в магазин и попросите замену или возврат денег. Но только с чеком. Приобретать запчасти лучше в специализированных, хороших магазинах. Риск быть обманутым меньше.

Замена

На инжекторном двигателе, который буквально пестрит всевозможными датчиками, иногда нужно обратить внимание на регулятор включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

В работе потребуется всего несколько инструментов и материалов:

Накидной ключ на 30 миллиметров;
Емкость для слива охлаждающей жидкости;
Ветошь сухая.

Подготовив все необходимое, можно приступать к замене.

В первую очередь нужно дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. При попадании горячей охлаждающей жидкости на кожу ожогов не избежать.

Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
Отсоедините от отрицательной клеммы аккумуляторной батареи.
Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
Снимите крышку с расширительного бачка системы охлаждения вашего инжекторного двигателя.
Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается вручную.
Под сливное отверстие подставить заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
Если хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
Закрутите пробку обратно.
Отсоедините контакты от датчика вентилятора.
Ключом на 30 мм откручивается регулятор.
Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

Переустановите проводку управления вентилятором.
Залить в расширительный бачок антифриз или заранее слить антифриз.
Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
Замените отрицательную клемму аккумуляторной батареи.
Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, то можно обойтись без процедуры слива охлаждающей жидкости.

Замена регулятора включения вентилятора без ступени слива охлаждающей жидкости требует опыта и определенных навыков. Поэтому новичку не рекомендуется использовать этот метод ремонта.

Ключом на 30 начинайте откручивать старый датчик, но не до конца.
Подготовьте новый датчик.
Одной рукой выкрутить до конца старый регулятор, а другой быстро вставить новый.
В этом случае вытечет определенная часть антифриза, но это не страшно.
После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
Проверьте наличие утечек после установки нового устройства.

После завершения работ тщательно протрите автомобиль, чтобы охлаждающая жидкость не оставалась на двигателе и его узлах. Особенно это касается резиновых и пластиковых элементов.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защитите эту электрическую цепь двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то сбрасываем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав на кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь установленный предохранитель.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить, чтобы проверить средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или вы не умеете им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении работать не будет, то неисправность придется искать в себе.

Вентилятор может не работать из-за неисправности датчика температуры, включающего вентилятор. Он расположен на головке блока цилиндров, над термостатом. Если омметра нет, проверяем методом его замены. Только не надо путать вентилятор на датчике с датчиком, работающим на указателе температуры охлаждающей жидкости.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ. различные модели. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения охладителя ВАЗ 2104, 2105 и 2107

Вентилятор радиатора
датчик температуры (расположен снизу радиатора)
монтажный блок
реле зажигания
замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

Датчик запуска двигателя;
;
реле запуска двигателя;
основной блок предохранителей;
замок зажигания;
дополнительный блок предохранителей;
;
.

Соединение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле; усиленный для больших токов ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Двигатель вентилятора
Датчик включения двигателя
Монтажный блок
выключатель зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Двигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных мобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора постоянного тока устанавливается электродвигатель, возбуждаемый постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
Потребляемый ток электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

неисправности электропривода;
перегорел предохранитель;
неисправен термостат;
вышел из строя датчик температуры включения кулера;
неисправно реле ВО;
обрыв электропроводки;
неисправна крышка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для автомобилей с впрыском топлива прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
Откройте капот, отсоедините минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отсоедините жгут проводов от разъема вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
Ставим на его место новый.
Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при температуре 100-105°С, при нормальной работе
Температура двигателя 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, выехал — выключил, и никто не перегревался.

В кабине установлена кнопка выбора режима работы вентилятора (постоянно выключен, всегда включен, включается автоматически с помощью датчика) — эта «настройка» необязательна, но будет очень полезна добавление.

Будет большой ток на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора, и поэтому надо использовать там провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

При желании владельца ВАЗ-2114 может быть оборудован кондиционером, что позволяет каждому чувствовать себя комфортно в эти жаркие летние дни в салоне этого легкового автомобиля. Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, какой бы ни была температура охлаждающей жидкости. Потому что так устроена схема включения, если есть кондиционер.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже при непрогретом двигателе, то водителю нужно будет решить эту проблему.

В начале нужно проверить целостность изоляции проводов, ведущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по какой-то причине они стали замыкаться на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он, естественно, включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работу вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если контакты этого реле залипнут, то вентилятор включится и сработает сразу после поворота ключа в зажигании.

Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать клапан для циркуляции жидкости по большому кругу(через радиатор). Проверить это достаточно легко. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.

Устройство и уход Электропроводка ВАЗ 2109 Форсунка

Название

Для того чтобы самостоятельно разбираться в автомобиле, необходимо иметь знания по его устройству и принципам работы тех или иных элементов. Инжектор ВАЗ 2109 представляет собой совокупность электронных элементов, обеспечивающих бесперебойную работу двигателя. Без него он становится просто бесполезным нагрудным металлом. Инжектор ВАЗ 2109 – это система управления двигателем, поэтому проводка и отдельные элементы должны быть исправны, а их работа правильно отрегулирована.

Электрошам ВАЗ 2109 с распределенным впрыском топлива значительно сложнее карбюраторных моделей. Это вполне логично, так как сам инжектор предполагает наличие электронных устройств. Любая электрическая схема предназначена для решения ряда задач. Схема системы распределенного впрыска ВАЗ 2109 решает следующие задачи:

Передача сигналов о состоянии параметров;
Передача управляющих импульсов;
Электрозащитные устройства;
Защита системы от замыкания.

Исходя из выполняемых функций, проект системы должен быть необходимым и достаточным для их реализации.

Передача сигналов состояния параметров и управляющих импульсов

Электрический сигнал в системе управления двигателем ВАЗ 2109 передается на электронный блок по проводам, имеющим соответствующую цветовую маркировку. Это облегчает чтение электрической схемы и поиск нужного провода. Необходимые условия для обеспечения качественной передачи сигнала:

Требуемое сечение проводов;
Минимальное сопротивление контактных соединений;
Электрическая прочность изоляции жил.

Работа двигателя, а следовательно, и динамические характеристики двигателя ВАЗ 2109, определяет, какое состояние является состоянием.

Уменьшение сечения проводника снижает мощность передаваемого по ним сигнала, повышает его температуру. Даже если снаружи незаметно, разрушение жило, это не значит, что его нет.

В процессе эксплуатации автомобиля проводка подвергается воздействию разрушающих факторов. Со временем происходит контакт. По этой причине их сопротивление увеличивается, что вызывает необходимость периодической очистки.

Искаженные сигналы вносят неточность или перебои в работе всей системы ВАЗ 2109. В целях обеспечения помехоустойчивости датчик кислорода, детонации, положения коленчатого вала и противоугонного блока снабжен экранированными проводами.

Элементы электрозащиты

Выход из строя инжекторного устройства чреват заменой на новое. Это сопровождается материальными затратами. Если таких устройств несколько, то затраты возрастают многократно. Кроме замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний будет необходимо обратиться к специалистам.

Предохранители системы распределенного впрыска ВАЗ 2109 имеют меньше, чем остальная проводка, сечение. Поэтому они перегорают при токе, превышающем их номинал, тем самым защищая изоляцию проводов и элементы системы от неблагоприятных последствий. Электросхема форсунки содержит следующие предохранители:

Главное реле;
Электровентилятор охлаждения;
Бацонасос

Выпавшие предохранители следует заменить и обязательно найти, устранить причину, приведшую к этому.

Однако защиту обеспечивают не только плавкие предохранители, но и электромагнитные реле. Гальваника сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. Система содержит главное реле, реле топливного насоса и электровентилятор радиатора охлаждения.

Защита от замыкания

Электропроводка автомобиля характеризуется, в том числе, электрической прочностью изоляции. Последнее зависит от состояния его материала. Со временем изоляция становится хрупкой и появляются микроскопические трещины. При проверке проводка может быть исправна, но во время движения автомобиля пробиться через массу. Замыкание возможно между двумя или несколькими проводами.

Необходимо периодически заглядывать под капот автомобиля и проверять состояние изоляции, разъема. При обнаружении обнаруживаемых проводов следует предотвратить их дальнейшее разрушение и замыкание. Это можно сделать с помощью скотча или термоусадки. Если провод буквально висит на волосах, то необходимо зачистить концы, пропаять и припаять. После этого хорошо изолировать соединение. Слабый контакт в разъемах необходимо устранить. Можно использовать проход. Окисленные поверхности очистить специальным средством, можно WD-40. Хорошая защита картера двигателя закрывает провода от проникновения влаги, так что это необходимо. Загрязненная маслом изоляция быстрее разрушается. Использование гофры для защиты от него будет оправданным. Старую проводку лучше заменить, так как в этом случае возрастает риск.

Реле вентилятора двигателя ВАЗ 2114. Схема подключения вентилятора охлаждения ВАЗ

Вентилятор служит для формирования потоков воздуха, направленных на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим медленной езды или холостой ход при работающем двигателе, роль воздушного винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог переключения составляет 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация, несколько:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Сбой реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Находим неисправность

Зона поиска проблем	Пояснение
Проверка гребного винта	Разъем на гребном винте отсоединен и подключен напрямую к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не крутится, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в исправности контактов датчика
Предохранитель	Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. Вентилятор имеет предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проверить тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание. Если он сработает, пропеллер запустится в аварийном режиме, то есть будет дуть постоянно. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем был сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Тест обрыва цепи

Если ездить на автомобиле, не имеющем охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладок главного блока цилиндров и клапанных крышек. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Многим важно узнать стоимость комплектующих и работ перед тем, как заняться вопросом неработающего пропеллера радиатора.

Новый элемент сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 рублей и выше. Хотя на это не обязательно тратить деньги, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того чтобы заменить пропеллер охлаждения вентилятора своими руками, вам потребуется достаточно небольшой набор инструментов, в который входят:

Крестовая отвертка;
Торцевой ключ на 8 миллиметров;
Торцевой ключ на 10 мм.

Если вы готовы, то давайте начнем.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините от отрицательной клеммы аккумуляторной батареи.
С помощью ключа на 10 разбираются крепления корпуса воздушного фильтра.
Вооружившись отверткой, ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Откручиваются отверткой, после чего достают из своего посадочного места фильтрующий компонент.
Теперь возьмите ключ на 8 и с его помощью демонтируйте крепления воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются крепежные гайки на корпусе вентилятора по всему периметру. Всего вы найдете там 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем коннекторы, собираем в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не закрутится пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – пострадали другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Почему не включается вентилятор радиатора на ВАЗ 2114

Вентилятор служит для создания потоков воздуха, которые направляются в радиатор двигателя. Это необходимо для охлаждения жидкости, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, то вентилятор особо не нужен, так как все необходимое ему охлаждение двигатель получает от встречных воздушных потоков. Но когда автомобиль переходит в замедленное движение или на холостом ходу при работающем двигателе, роль воздушного винта становится незаменимой.

Требуемое устройство

Включение происходит после подачи соответствующего сигнала от электронного блока управления. Компьютер, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог переключения составляет 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке под задней частью радиатора.

Почему не работает

Причин, по которым пропеллер не может включиться, когда этого требует ситуация с температурными показателями, несколько:

Неисправен двигатель вентилятора, то есть привод;
Сгорел предохранитель;
Восстановленное реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Мы нашли ошибку

Область устранения неполадок

объяснение

Отсоединяет разъем на винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод работает нормально. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

Проводка и контакты

Если гребной винт не работает, следует проверить состояние проводки и убедиться в исправности контактов датчика.

Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. В состав вентилятора входит предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Зачем? Да потому что он тоже подключен к этому предохранителю. Или проверьте тестер

Находится там же, где и предохранитель. Для эффективной проверки лучше всего использовать реле , в котором вы на 100% уверены, что оно рабочее, установить его вместо старого и проверить

Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт крутится, то датчик сломан. Нужна замена

Когда менять

Вентилятор радиатора ваз 2114 h2 не включается

ремонт проводки вентилятор системы охлаждения ваз 2114 .

ВАЗ 2114.15 ВКЛЮЧЕНИЕ ВЕНТИЛЯТОРА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ КНОПКОЙ И РЕЛЕ

МАТЕРИАЛЫ: РЕЛЕ 4-КОНТАКТНЫЙ (НОРМАЛЬНЫЙ НА СВЕТ, СИГНАЛ) БЛОК ПОД РЕЛЕ С ПРОВОДАМИ, КНОПКА.

Если причиной всех проблем является сам вентилятор, то менять его не нужно, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал отказ двигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Проверка на обрыв цепи

Если вы едете на автомобиле без гребного винта охлаждения, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резины, прокладки главного цилиндра и клапанной крышки. Недалеко и до разрушения компонентов поршневой группы.

предохранитель

Эксплуатация автомобиля со сломанным вентилятором строго запрещена.

Цена вопроса

Перед решением проблемы неработающего радиатора многим важно знать стоимость комплектующих и работы.

Новинка сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не нужно тратиться, так как самостоятельная замена займет не более получаса. И ничего особенно сложного здесь нет.

Датчик температуры

Замена

Для самостоятельной замены вентилятора вентилятора вам потребуется достаточно небольшой набор инструментов, в который входят:

Крестовая отвертка;
Шестигранный ключ 8 мм;
Торцевой ключ на 10 мм.

Если вы готовы, тогда мы начнем.

Установить автомобиль на ровную площадку, включить ручник. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините минусовую клемму от аккумуляторной батареи.
С ключом на 10 мм крепления корпуса Воздушный фильтр в демонтированном состоянии.
С помощью отвертки ослабьте хомут канала, расположенного на датчике массового расхода воздуха. Таким образом можно убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующий элемент вынимается из своего посадочного места.
Возьмите гаечный ключ на 8 мм и с его помощью снимите фитинги воздухозаборника, затем снимите воздухозаборник.
Теперь ключом на 10 и 8 мм откручиваются гайки крепления кожуха вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора .
Выньте кожух вентилятора, захватив привод, то есть электродвигатель.
Вооружившись гаечным ключом на 10 мм, вам необходимо открутить три болта крепления двигателя к шасси.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем разъемы, собираем в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не закрутится пропеллер. Это займет не более 5 минут. Вскоре сам вентилятор должен отключиться. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями. пострадали другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Немного теории

Характеристика	Пояснение
Местоположение	Датчик находится в радиаторе отопителя. Определить, что перед вами именно он, несложно, так как в радиаторе это единственный элемент, к которому подсоединяются провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепления.
Температура срабатывания	Датчики могут иметь разные пределы температуры. А вот у ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового счетчика ориентируйтесь на тот, который вышел из строя, или приобретите с индикатором включения и выключения 102 и 87 градусов соответственно
Принцип работы	Внутри датчика находится специальная контактная группа. При нагреве охлаждающей жидкости в радиаторе эта группа нагревается и расширяется. Когда расширение достигает определенного предела, контакты замыкаются, они передают сигнал в проводку и включается вентилятор

Причины выхода из строя вентилятора

Причины отказа вентилятора включают:

Вентилятор неисправен. Он может изнашиваться, терять целостность, получать механические повреждения. Заменить его будет дороже по сравнению с датчиком, но выбора нет.
Цепь порвалась. При проверке датчика обычно используют метод замыкания двух его контактов. А вот при повреждении цепи проводки сделать это будет невозможно, и регулятор будет пенять на неопытность.

Тест датчика

Для проверки потребуется определенный набор инструментов и материалов, в который входят:

Емкость;
Вода;
Охлаждающая жидкость;
Термометр;
Мультиметр.

Начнем проверку.

Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
Опустите в него датчик резьбовой частью.
Подключите клемму мультиметра к контактам регулятора. Измерительный прибор должен находиться в режиме измерения сопротивления. Хотя если в мультиметре есть функция прозвонки, то выбирайте ее.
Поместите термометр в жидкость.
Нагрейте воду.
Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса Цельсия), контакты должны замкнуться и мультиметр начнет издавать звуковой сигнал.
Если этого не произошло, датчик действительно не работает и его нужно менять.

Замена

На инжекторном двигателе, который буквально напичкан всевозможными датчиками, иногда нужно обратить внимание на контроллер включения вентилятора. Если проверка показала, что устройство вышло из строя, ничего не остается, кроме как провести процедуру замены.

В работе потребуется всего несколько инструментов и материалов:

Накидной ключ на 30 миллиметров;
Емкость для слива охлаждающей жидкости;
Ветошь сухая.

Подготовив все необходимое, можно приступать к замене.

Для замены не нужна ни смотровая яма, ни эстакада. Для такой работы эти элементы не нужны. Подойдет простой гараж.
Отсоедините отрицательную клемму от аккумуляторной батареи.
Слейте всю охлаждающую жидкость из радиатора. Не сливайте охлаждающую жидкость из блока цилиндров, в этом нет необходимости.
Снимите крышку с расширительного бачка системы охлаждения вашего инжекторного двигателя.
Для слива тосола или тосола открутите сливную пробку на радиаторе. Вы найдете его в нижней части радиатора, и для демонтажа не требуются никакие инструменты. Пробка легко откручивается вручную.
Под сливное отверстие подставить заранее подготовленную емкость, куда будет стекать охлаждающая жидкость. Подождите, пока поток жидкости полностью не прекратится.
Если хочешь такой же антифриз то заливай обратно, бери чистую тару. Если охлаждающая жидкость достаточно старая и нуждается в замене, то чистота тары не имеет значения.
Закрутите пробку обратно.
Отсоедините контакты от датчика вентилятора.
Ключом на 30 мм откручивается регулятор.
Поворачивать осторожно, чтобы не повредить пластиковый контейнер радиатора.
Вкрутите новый регулятор вместо старого. Обязательно вставьте медную прокладку под новое устройство.

Переустановите проводку управления вентилятором.
Залить в расширительный бачок антифриз или заранее слить антифриз.
Продуйте систему, чтобы избежать образования воздушных пробок внутри системы.
Замените отрицательную клемму аккумуляторной батареи.
Включите блок питания, прогрейте его некоторое время, чтобы убедиться, что новый датчик работает.
Если при нагреве до нужной температуры датчик снова не работает, следует проверить другие элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива охлаждающей жидкости

Ключом на 30 начинайте откручивать старый датчик, но не до конца.
Подготовьте новый датчик.
Одной рукой выкрутить до конца старый регулятор, а другой быстро вставить новый.
В этом случае вытечет определенная часть антифриза, но это не страшно.
После замены обязательно тщательно протрите все участки вокруг регулятора сухой тканью.
Проверьте наличие утечек после установки нового устройства.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Определить причину неисправности можно самостоятельно. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке/замене.

Схема включения охладителя ВАЗ 2104, 2105 и 2107

Вентилятор радиатора
датчик температуры (расположен снизу радиатора)
монтажный блок
реле зажигания
замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

Датчик запуска двигателя;
;
реле запуска двигателя;
основной блок предохранителей;
замок зажигания;
дополнительный блок предохранителей;
;
.

Соединение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (палочные предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Двигатель вентилятора
Датчик включения двигателя
Монтажный блок
выключатель зажигания

К9 — Реле включения двигателя вентилятора. А — К выходу «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Двигатель вентилятора
Датчик 66.3710 включения электродвигателя
Монтажный блок

А — К выходу «30» генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях подвижных различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем, управляемым контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: последовательность реле и предохранителей может быть произвольной, ориентируемся по цвету проводов. Поэтому находим реле, от которого отходит тонкий розовый провод с черной полосой, идущий от главного реле (клемма 85*) (не путать с тонким, красным проводом с черной полосой, идущим от контроллера) и толстый силовой белый провод с черной полосой (клемма 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Номинальная частота вращения вала двигателя с крыльчаткой, 2500 — 2800 об/мин.
Потребляемый ток электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

неисправности электропривода;
перегорел предохранитель;
неисправен термостат;
вышел из строя датчик температуры включения кулера;
неисправно реле ВО;
обрыв электропроводки;
неисправна крышка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выходы напряжение 12 В от аккумулятора — исправный мотор будет работать. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для автомобилей с впрыском топлива прогрейте двигатель до рабочей температуры, и отсоедините разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать непрерывно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
Откройте капот, отсоедините минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отсоедините жгут проводов от разъема вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта крепления электродвигателя к кожуху.
Ставим на его место новый.
Устанавливаем конструкцию на место, закрепляем, подключаем коннектор.
Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Видео — подключение и проверка VO

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог переключения составляет 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Причин, по которым пропеллер может не включаться, когда того требует температурная ситуация, несколько:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Сбой реле;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Находим неисправность

Зона поиска проблем	Пояснение
Проверка гребного винта	Разъем на гребном винте отсоединен и подключен напрямую к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и убедиться в исправности контактов датчика
	Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока. Вентилятор имеет предохранитель с обозначением F4 с номинальным током 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание. Если он сработает, пропеллер запустится в аварийном режиме, то есть будет дуть постоянно. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Если вы едете на автомобиле, у которого нет пропеллера охлаждения, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладок главного блока цилиндров и клапанных крышек. Недалеко от разрушения компонентов поршневой группы.

Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

Цена вопроса

Новый элемент сегодня будет стоить около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Замена

Для того чтобы заменить пропеллер охлаждения вентилятора своими руками, вам понадобится достаточно небольшой набор инструментов, который включает:

Крестовая отвертка;
Торцевой ключ на 8 миллиметров;
Торцевой ключ на 10 мм.

Если вы готовы, то давайте начнем.

Припаркуйте автомобиль на ровной поверхности и включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не помешают.
Поднимите капот, отсоедините минусовую клемму от аккумуляторной батареи.
Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
Вооружившись отверткой, ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
Теперь возьмите ключ на 8 и с его помощью демонтируйте крепления воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются крепежные гайки на корпусе вентилятора по всему периметру. Всего вы найдете там 6 орехов.
Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все крепления на место, подключаем коннекторы, собираем в обратном порядке.

После установки нового оборудования обязательно запустите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не закрутится пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться. Если не останавливается, выключите двигатель. Повторите эксперимент.

Предохранитель задних габаритов ВАЗ 21099. Схема электрооборудования за которую он отвечает

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам где находится ВАЗ 2108, 2109, 21099 предохранители расположены и как меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:
Блок крепления предохранителей — 2114-3722010

Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот.

Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Поддеваем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

С левой стороны от водителя под панелью находится предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №.	Ампер	За что отвечает:
		Противотуманная фара с правой стороны
		Противотуманная фара с левой стороны
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		указатели поворота Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Освещение салона Фонари задние
		Электрические стеклоподъемники
		Номерной знак Подсветка моторного отсека Подсветка приборной панели Габаритные размеры Подсветка приборной панели Прикуриватель
		Звуковой сигнал
		Габарит заднего правого фонаря
		аварийный
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Ближний свет левой фары
		Ближний свет правой фары
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Дроссель карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие дверей
		Задние тормоза Освещение салона
		Номерной знак Подсветка моторного отсека Подсветка приборной панели Габариты Подсветка приборной панели Прикуриватель
		вентилятор радиатора
		Задний фонарь левый
		Правый задний маркер
		Аварийный сигнал
		прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Монтажный блок старого образца ( первый)

Блок монтажный нового образца (аналог первого)

Они почти одинаковые, просто у нового образца другое расположение реле и предохранителей, да и сами «ножевые» предохранители, которые хорошо держат. У них 11 реле и 16 предохранителей. Разъем Ш21 находится сбоку и контакты смотрят внутрь. На обоих есть прозрачная редкая крышка.
Блок нового образца имеет одну плату, его проще ремонтировать и паять.

Характеристики:
Размеры: три предохранителя (7, 9и 10) переходим к габаритам, а питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и поворотник, причем сделано это для функции «габаритный свет»: вытащив ключ, вы можно включить поворотным переключателем левый или правый габариты, при этом подсветка номера и приборов не включилась. И кнопкой включались все габариты и подсветка.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался непосредственно к кнопке размера.

Вентилятор: при подаче массы с датчика на Ш6/9 включалось реле К9 (при включенном зажигании) и подавался плюс на Ш5/5 на вентилятор.

Очистители фар: при включении света появился плюс на Ш4/8, потом на предохранитель 3, от него на реле фароочистителя К6. Если включить омыватель лобового стекла, то включается реле, а если включены фары, то на моторы на Ш7/3.9 подается плюс.0734

Если кнопка омывателя фар была оставлена, то вместо реле ставилась перемычка на контакты 30 и 87 (питание шло на реле в подкапотном пространстве), и включалось кнопкой через контакты Ш6/7 и Ш4/15.

Зарядка генератора: эти блоки могут отличаться. На блоке старого образца питание подавалось на обмотку возбуждения генератора (Ш7/9) через лампу заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит генератор не будет возбуждаться на холостом ходу, и может быть, что Ш7/9был подключен только к Ш7/4, который никуда не подключался (видимо что-то переделывали в проводке, но мы об этом ничего не говорили, мы знаем). Так что если возникнет такой момент нужно подключить генератор к щитку и поставить резисторы…

Омыватель заднего стекла: включилось реле задержки омывателя заднего стекла К1, что бы мы нажали на рычаг далеко от нас на долю секунды, а вода все еще будет течь в течение пяти секунд. Чтобы мы не отвлекались от дороги помыть заднее стекло.

Задние противотуманные фары.
От кнопки габарита зеленый провод шел к предохранителю (болтался рядом с кнопкой, питание появлялось при включении фар вблизи или далеко), от него к кнопке, от кнопки к Ш2/10 и к задние фары.

Ш3/21 был подключен к Ш11/17, почему не понятно. И почему Ш20 тоже не понятно.
Ну и есть некоторые аномалии, где есть отверстие под реле исправности лампы К4, но нет контактов, то есть перемычки не нужны, все уже подключено напрямую в блоке.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычек, или ничего)
К5 — Реле дальнего света фар
К6 — Реле включения очистители фар
К7 — Реле стеклоподъемников
К8 — Реле включения звукового сигнала
К9 — Реле включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света
Автоматические выключатели:
1 (8А) Правая противотуманная фара, включение указателя поворота
2 (8А) Левая противотуманная фара
3 (8А) Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16А) Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор-редуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя ветрового и заднего стекол. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8А) Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (лампа заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Инструменты. Маршрутный компьютер.
6 (8А) Фонари задние (стоп-сигналы). Плафон освещения салона. Стеклоподъемники передних дверей. Реле включения стеклоподъемников (контакты)
7 (8А) Подсветка номерного знака
8 (16А) Электродвигатель вентилятора охлаждения двигателя и реле включения (контакты). Реле звукового сигнала и включения
9 (8А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8A) Правая фара (габаритный свет). Правый задний фонарь (габаритный фонарь)
11 (8A) Указатели поворота и реле аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Зажигалка. Маршрутный компьютер. Часы. Реле и мотор-редукторы блокировки дверных замков
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет).
15 (8А) Левая фара (ближний свет)
16 (8А) Правая фара (ближний свет)
Предохранитель задних противотуманных фонарей (8А) с этим типом монтажных блоков расположен рядом с их выключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок из европанели

второй вариант

Отличаются только расположением реле и предохранителей.
Отличаются от блоков с 11 реле подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и есть либо реле омывателя фар, либо реле вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-разному. Разъем Ш21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать проще.

Есть 2 вида блоков с 9 реле (и первый на фото и второй на фото):

Первый тип блоков с 9 реле: К1 — реле омывателя фар
Имеют:
Вентилятор: на Ш5/5, плюс подается напрямую, а включение вентилятора осуществляется подключением его к датчику массы или реле, управляемому мозгами форсунки.
Поэтому иногда возникает ситуация, когда после замены блока вентилятор не выключается. Вам нужно подключить реле.

Габариты: в связи со снятием габаритного огня решили поставить 2 предохранителя (F10 и F11), и на них повесить габариты и освещение, а питались они только от Ш4/4, которые шли на кнопка.
Это означает, что габаритных огней не будет.

Вышедший предохранитель перекинул на стеклоподъемники (что на этих блоках F6), на блоке с 11 реле питались от предохранителя освещения салона и стоп-сигналов.
Очистители фар: тоже питались, но реле включалось подачей плюса (от кнопки) на Ш3/16.
Генераторная зарядка: Ш7/9 (на ген. ) всегда связаны между собой. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европанели нет. Остальные блоки только для европанели, где резисторы в приборке.
Омыватель заднего стекла: подключается напрямую без реле, то есть пока держим рычаг, течет вода.

Противотуманки задние
Есть 2 варианта проводки панели приборов:
— Кнопка блокировки: при включении фар питание шло на Ш4/8 на предохранитель 1. От него на реле очистителя фар и через Ш4/21 на кнопку. От кнопки на Ш2/10 до фар.
— Кнопка без фиксации: реле задних туманок стоит, питание от болтающегося рядом предохранителя (постоянный плюс). Так же есть «разрешающие» провода от кнопки габаритов и передних противотуманок. Реле управляется подачей минуса с кнопки, оно подает питание на Ш3/10 на задние противотуманные фары.

На автомобилях с E-Gas (с 2011 г.в.), на Ш3/21 постоянное питание блока силового агрегата. Он управляет замком дверей и задними противотуманными фарами. В этом варианте используется кнопка без фиксации.

Второй тип блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Омыватели фар: их реле заменило реле вентилятора, поэтому Ш3/16 (плюс от кнопки) шли сразу на Ш7 /3 к реле под капотом, которое включает моторы. А на Ш4/21 постоянный плюс подавался на иммобилайзер (точнее блок силового агрегата, там же реле задних противотуманок) и центральный замок.
Вентилятор: отсоединив контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут на форсунку проводки, а с них включал реле К1, при этом подавалось на Ш5/5 плюс для вентилятора.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда и вовсе не работает. Нужно переподключить, или поставить перемычку и вынуть реле.
В остальном то же, что и в шестидесятниках.
Ну а когда на АвтоВАЗе поняли, что люди несколько десятков лет ошибочно включали заднюю передачу вместо первой (потому что были рядом), стали применять Ш6/1, его подключали к выключателю света заднего хода, а на Ш3/9( на семнадцатом был подключен к Ш11/19) плюс появился так что блок иммобилайзера силового агрегата пищал при включении задней передачи. В основном это автомобили с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (E-Gas)
К2 — Реле-прерыватель указателей поворотов и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности стоп-сигналов и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле стеклоподъемников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле дальнего света фар
К9 — Реле включения ближнего света
Автоматические выключатели:
F1(10A) Очистители фар (в момент включения). Омыватели фар включают реле (контакты). Выключатель омывателя фар на клапане
ИЛИ
F1 (20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления дверным замком. Мотор-редукторы замка двери (E-Gas)
F2(10A) Лампы, реле-прерыватель указателей поворота/аварийной сигнализации (в режиме сигнализации). Контрольная лампа и аварийный выключатель
F3(10A) Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки замка зажигания. Стоп-сигналы. Бортовой компьютер. Память пробега. Блок BSC. Освещение багажника
F4(20A) Прикуриватель. Реле обогрева заднего стекла (контакты). Обогреваемый элемент заднего стекла. Розетка для переносной лампы
F5(20A) Двигатель вентилятора охлаждения двигателя и реле включения (контакты). Реле звукового сигнала и включения
F6(30A) Переключатели стеклоподъемников. Электрические стеклоподъемники. Реле стеклоподъемника (контакты)
F7(20A) Электродвигатель вентилятора отопителя. Мотор омывателя. Мотор омывателя заднего стекла. Мотор стеклоочистителя заднего стекла. Реле включения электростеклоочистителя (обмотка).
Выключатель и индикатор обогрева заднего стекла (не используется на E-Gas)
F8(7,5A) Правая противотуманная фара
F9(7,5A) Левая противотуманная фара.
F10(7.5A) Фара левая(габаритный свет). Левый задний фонарь(габаритный свет). Подсветка номерного знака.
На E-Gas дополнительно Блок управления электропакетом
F11(7,5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7,5A) Правая фара(ближний свет)
F13(7,5A) Левая фара (ближний свет)
F14 (7,5А) Левая фара (дальний свет).
F15(7.5A) Фара правая(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Задние фонари (лампа заднего хода). (при запуске двигателя). Подсветка выключателя наружного освещения. Блок БСК. Маршрутный компьютер. Реле включения электростеклоподъемников и обогрева сидений (обмотка). Выключатель аварийной сигнализации
на E-Gas, блок управления дополнительным силовым агрегатом, выключатель стоп-сигналов, выключатель обогрева заднего стекла и индикатор
Ф17-Ф20 Предохранители запасные

Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Цепи зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	НО	Назначение
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Передние электрические стеклоподъемники Реле электрического стеклоподъемника
7	30	Очистители фар (в работе) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7,5	Левая противотуманная фара
9	7,5	Правая противотуманная фара
10	7,5	Лампа моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя Фара левая (габаритный свет)
11	7,5	Правая фара (габаритный свет)
12	7,5	Правая фара (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указания поворота) Лампа указателя поворота Обмотка возбуждения генератора (при пуске двигателя) Лампа сигнализатора уровня тормозной жидкости Лампа сигнализатора давления масла Лампа контроля воздушной заслонки карбюратора Парковка контрольная лампа тормозной системы Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель для указателей поворота и сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля ламп
К5	Реле электрического стеклоподъемника
К6	Реле звукового сигнала
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле включения ближнего света

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.

№	НО	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (при включении) Реле включения очистителей фар (контакты) Клапан омывателя фар
4	16	Мотор омывателя фар Реле омывателя фар (катушка) Мотор отопителя Мотор омывателя лобового стекла Мотор омывателя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя лобового и заднего стекол Катушка реле включения электровентилятор системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа вещевого ящика
5	8	Указатели поворота в режиме указателей поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Датчики температуры охлаждающей жидкости и уровня топлива
6	8	Фонари задние (стоп-сигналы) Плафон внутреннего освещения кузова Стеклоподъемники и реле стеклоподъемников
7	8	Подсветка номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Панель освещения рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левая задняя фара (габаритный свет)
10	8	Фара правая (габаритный свет) Фонарь задний правый (габаритный свет)
11	8	Реле указателей поворота и прерывателя аварийной сигнализации (в аварийном режиме) Контрольная лампа
12	16	Элемент обогрева заднего стекла и реле обогрева прикуриватель Розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451. 3747/2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3	Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле непрерывности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5	Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747/2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11	Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Блоки предохранителей, которые устанавливаются на ВАЗ 2109предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Блок предохранителей ВАЗ 2109 где находится

Нужный блок находится под капотом напротив водительского места, фактически под самим лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года. Укомплектовываются старые автомобили с блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

БП 17.3722

Различия между старой и обновленной версиями следующие:

Элементы монтажного блока маркируются по-разному.
Номинал предохранителя другой.
В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь	Сила тока	Предохранитель №
Запасной	10А	Ф1
Аварийная сигнальная лампа, прерыватель аварийной сигнализации, указатели поворота	10А	Ф2
Плафон, задние стоп-сигналы	10А	Ф3
Прикуриватель, гнездо для переноски, контакты активации обогрева заднего стекла, компонент обогрева заднего стекла	20А	Ф4
Клаксон	20А	Ф5
Запасной	30А	Ф6
Освещение вещевого ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, мотор омывателя ветрового стекла, моторчик вентилятора печки	30А	Ф7
Запасной	7,5 А	Ф8
Запасной	7,5 А	Ф9
Фара габаритная левая	7,5 А	Ф10
Фара габаритная правая	7,5 А	Ф11
Фара ближнего света правая	7,5 А	Ф12
Фара ближнего света левая	7,5 А	Ф13
Левая фара дальнего света, контрольная лампа включения дальнего света	7,5 А	Ф14
Фара дальнего света правая	7,5 А	Ф15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов	15А	Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищенная цепь	Номинальный ток	Предохранитель №
Запасной	8А	1
Запасной	8А	2
Запасной	8А	3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора	16А	4
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель	3А	5
Выключатель освещения салона и стоп-сигнала	8А	6
Лампа и выключатель подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, контрольная лампа включения габаритов, лампы освещения салона	8А	7
Двигатель вентилятора радиатора, звуковой сигнал	16А	8
Габаритный огонь левый, габаритный фонарь задний левый	8А	9
Выключатель правого габаритного огня, правого габаритного огня, контрольной лампы и противотуманных фар	8А	10
Лампы указателей поворотов, выключатель и переключатель указателей поворотов, сигнальная лампа аварийного режима	8А	11
Гнездо для переноски лампы, прикуривателя	16А	12
Дальний свет (правая фара)	8А	13
Дальний свет (левая фара), сигнализатор дальнего света	8А	14
Ближний свет (правая фара)	8А	15
Ближний свет (левая фара)	8А	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на обратной стороне пластиковой крышки, закрывающей блок.

Как определить, что предохранитель перегорел

Неисправность предохранителя можно определить по расплавленной нити накала — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие на электрооборудование высокого напряжения.

Меры предосторожности при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ:

Довольно часто в автомобилях отечественного производства может возникать проблема неработающего электрооборудования. В этом случае первым делом нужно проверить состояние блока предохранителей (далее БП). Наш сайт поможет вам разобраться, где находится блок предохранителей карбюратора ВАЗ 21099, схема старого образца, как он выглядит и как заменить устройство.

[ Скрыть ]

Расположение и схема подключения

В ВАЗ 21099 автомобилей, блоки предохранителей (БП) по своей электрической схеме могут быть двух типов: старые и новые. Модели старого образца имеют маркировку 17.3722, имеют пальчиковые предохранители (далее ПП) цилиндрической формы и устанавливались на автомобили, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и стали устанавливаться на машины с 1998 года. Такие блоки питания нового типа могут иметь следующие маркировки:

2114-3722010-60;
2114-3722010-10;
2114-3722010-18.

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение узлов БП могут различаться в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные машины имеют устройства с разными электрическими схемами. Это не совсем так, так как и карбюраторные, и инжекторные автомобили могут комплектоваться БП нового типа.

Блок питания в любом случае будет располагаться в моторном отсеке: он расположен со стороны водителя на лобовом стекле.

Схема БП старого типа

Рассмотрим схему блока питания и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, он может быть актуален как для карбюраторных, так и для инжекторных двигателей.

Ниже рассмотрим назначение реле.

Номер	назначение
1	Обеспечивает включение устройств очистки фар.
2	Отвечает за работоспособность мотора омывателя заднего стекла.
3	Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотников и аварийки.
4	Отвечает за работу стеклоочистителей.
5	Специальные перемычки, позволяющие определить рабочие характеристики лампочек.
6	Отвечает за работу устройства обогрева заднего стекла.
7	Запасной ПП.
8	Отвечает за работу ламп дальнего света.
9	Обеспечивает работоспособность ламп ближнего света.
10	Один из пп.
11	Обеспечивает работу двигателя вентилятора охлаждения. Если это реле выйдет из строя, двигатель может перегреться.
12	Отвечает за работу рулевого клаксона.

Также рассмотрим назначение каждой части БП.

Схема БП нового типа

Также следует учитывать схему подключения и назначение компонентов блока питания нового типа ВАЗ 21099. Не забывайте, что и карбюраторы, и форсунки могут комплектоваться блоком питания агрегат с такой схемой.

Номер	назначение
K1	Это реле обеспечивает работу заднего стекла.
K2	Компонент для управления работой указателей поворота и аварийки.
K3	Обеспечивает работу стеклоочистителя.
K4	Эта деталь отвечает за функционирование стоп-сигналов, а также габариты автомобиля.
K5	Без этой детали не будут работать лампы дальнего света.
К6	Без этого реле не будет работать механизм омывателя фар.
K7	Отвечает за работу стеклоподъемников, если они были установлены производителем.
K8	Отвечает за рулевой клаксон.
K9	Отвечает за работу двигателя вентилятора охлаждения.
K11	Обеспечивает обогрев заднего стекла.
K12	Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим назначение плавких элементов БП.

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП на старые и новые типы ВАЗ 21099. Как было сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для форсунок.

Выпуск до 1998 г.

Откройте капот и отсоедините отрицательную клемму аккумулятора.
Найдите свой БП, который находится под лобовым стеклом напротив сиденья водителя. Освободите защелки, фиксирующие крышку устройства. Демонтируйте его.
На обратной стороне защитной крышки можно увидеть схему расположения платы и реле в блоке. Там же указано, какой элемент за что отвечает.
Если вам нужно заменить реле, то найдите нужное и, покачав его вверх-вниз, демонтируйте его с посадочного места. Замените сгоревший элемент реле с такой же маркировкой. Соответственно соблюдайте расположение контактов.
Если вам необходимо заменить ПП, то сначала нужно выяснить причину его выхода из строя. Если проблема в элементе, то это намного лучше, чем если бы проблема крылась непосредственно в проводке. В любом случае, если вы решили поменять ПП, то учтите, что аппараты должны быть идентичными по номиналу, то есть номер, указанный на корпусе ПП, должен совпадать в обоих случаях. Также не пытайтесь установить самодельный элемент в посадочную щель.
Закройте крышку блока питания и подключите аккумулятор.

Выпуск после 1998 года

Как было сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

Откройте капот и отсоедините аккумулятор: все работы с БП необходимо производить при отключенном аккумуляторе.
Найдите блок питания, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую нужно снять, чтобы добраться до элементов. Фиксирующие защелки устанавливаются сбоку, ближе к крылу автомобиля.
Снимите крышку. На его обратной стороне есть схема с расположением реле и РР. Определите, какой элемент вышел из строя, чтобы заменить его. Если реле необходимо заменить, вытащите компонент, покачивая его из стороны в сторону.
Что касается самих предохранителей, то их удобнее демонтировать с посадочного места при помощи специальных щипцов. Кстати, в блоках нового типа стали появляться щипцы. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
