Как поставить провода на трамблер ваз 2109

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Местонахождение трамблера
Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Когда менять трамблер?
Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

• автомобиль начинает дергаться;
• машина попросту не заводится;
• потеря мощности у двигателя автомобиля, машина хуже едет;
• увеличение расхода топлива у автомобиля.

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

8) Снимите непосредственно трамблер с мотра автомобиля.

Установка:
1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

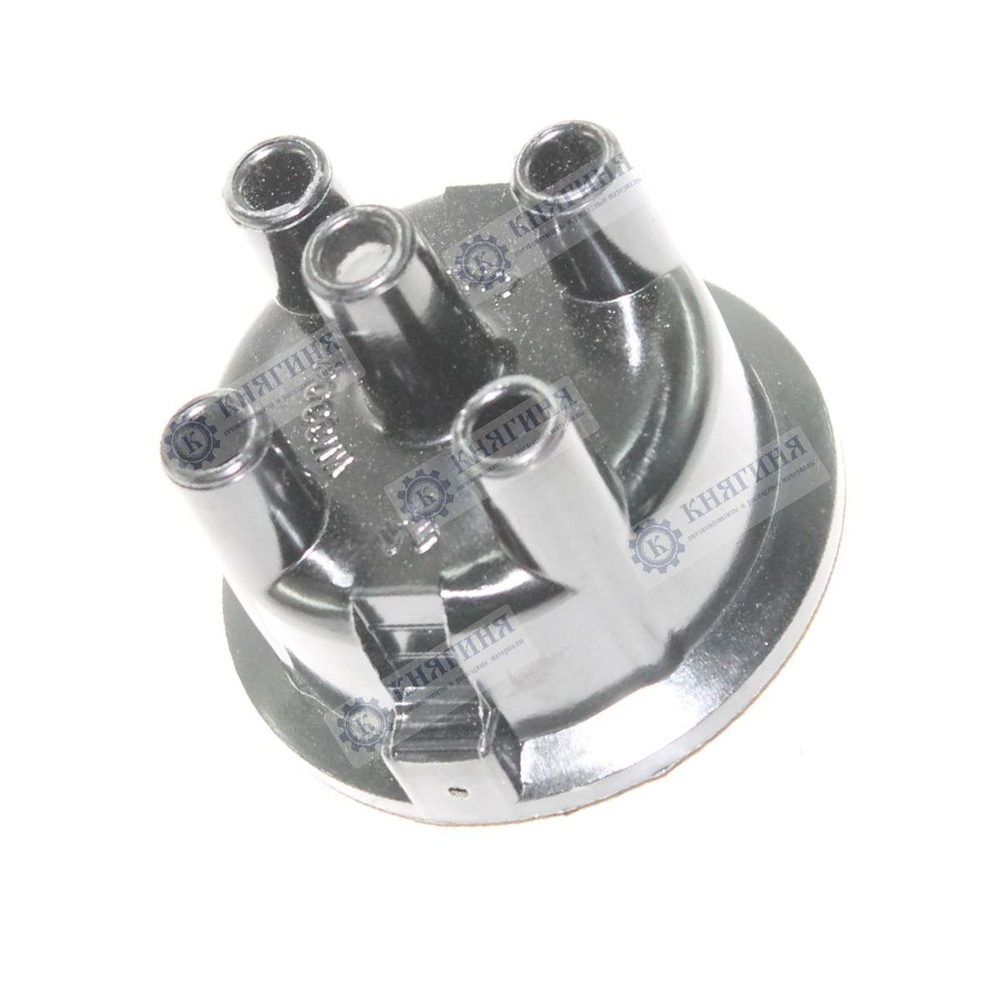

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание!
Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Примечание!
Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы
Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Данная запись не для слабонервных!
Как и писал раньше, что машина перестала заводиться.

Отсутствовала искра с катушки. Родная дорого (для меня). Знаю, что подходит катушка от ВАЗ 2109. WFG мне скинул полезную ссылку, где подробно расписано, как вместо родного контактного трамблера поставить бесконтактный трамблер от ВАЗ 2109 в сборе с коммутатором, катушкой и тд. Всё изучил и решил сделать также. Особо подробно расписывать не буду, так как в ссылке всё будет.

Закупил всё, что нужно, а именно:
1. Трамблер ВАЗ 2109 Московского производства;
2. Коммутатор;
3. Катушку зажигания;
4. Провода для подключения;
5. Блок управления ЭПХХ;
6. Ну и проставка, которую мне изготовили.

Многие докупают ВВ провода. На свечи подходят от ВАЗ 2109, кроме центрального провода. Его придётся подбирать отдельно, так как вазовский короткий. У меня уже стояли вазовские провода, их я не стал пока менять.
Чтобы всё это дело встало на своё место, нужно вазовский трамблёр доработать, а именно спилить посадочный отлив заподлицо. Именно для этого и нужна была мне та деталька, чтобы отцентровать трамблер на новом месте.

Напильником выровнял поверхность и на герметик посадил деталь.

Далее установка на машину:
По креплениям вазовский трамблер подходит, как родной. Также обмазал герметиком и поставил трамблёр. При установке бегунок смещается против часовой стрелке на один цилиндр, поэтому провода тоже переставил против часовой стрелке на один цилиндр. Последовательность работы та же.

Теперь что с проводкой:
Катушку поставил на родное место. Коммутатор прикрутил болтами к моторному щитку рядом с катушкой, там как раз были два отверстия по размеру коммутатора. Блок ЭПХХ на саморезы прикрутил рядом с коммутатором. Сам блок пока подключать не стал, но потом попробую обязательно. На вазовском жгуте проводки есть фишка, в неё я подключил родные провода, которые шли к старой катушке. Многие пишут, что установке помешает верхний патрубок, который идёт от радиатора. Мне совсем не помешал.

Расходы:
Трамблёр — 1190 р
Катушка — 560 р
Коммутатор — 360 р
Блок ЭПХХ — 64 р
Проводка — 215 р

Момент истины! Ключ на старт! Завелся сразу.
Зажигание выставил в +. Динамика отличная! Короче всё работает и хорошо заводится, лучше, чем с родным контактным трамблёром. Расход пока не знаю, потом буду заменять, главное, что машина теперь на ходу!

Вот ссылка на подробную установку (ещё раз на всякий случай):

ВАЗ 2109: ремонт трамблера своими руками

Каковы функции трамблера ваз 2109 и что он представляет собой, возможен ли его ремонт, рассмотрим подробнее.

Автолюбители называют данное устройство распределитель. Основное его предназначение – передача сигнала на коммутатор и распределение искры на свечу. В зависимости от системы зажигания, трамблер выполняет определенные функции, которые не сильно отличаются друг от друга. Главными составляющими элемента являются датчик и распределитель.

Как устроен трамблер ваз с контактной системой?

1. 1. Основными составляющими являются: вал, бегунок, пластинка с грузиками и пружинками для контакта, конденсатор и корректор;
2. 2. Вал представляет собой устройство с объединенными между собой две движущимися деталями, на одной из которых размещены кулачки;
3. 3. Подвижность элемента обеспечивается за счет корректора, собранного из кулачков;
4. 4. Под его вращением происходит расхождение кулачков, в результате чего все пружинки растягиваются, и происходит проворачивание только верхней части по отношению к нижней на нужный угол;
5. 5. Благодаря тяге вакуумное устройствосовмещается с контактной пластинкой и вакуумной трубкой;
6. 6. После открытия дроссельной заслонки происходит разряжение воздуха, приводящее к поворачиванию движущейся контактной пластинки;
7. 7. На поверхности трамблераразмещен конденсатор, который необходим для минимизации искры и увеличения вторичного напряжения;
8. 8. Перераспределением напруги на свечи зажигания занимается бегунок.

Распределитель зажигания с КСЗв

Как устроен трамблер 2109 с бесконтактной системой?

1. 1. Главным отличием является отсутствие в нем каких-либо контактов. Вместо них имеется электрокоммутатор;
2. 2. Датчик холла, установленный в данном типе трамблера, имеет специальную щелку, с одного бока которой размещен магнит, а с другой – полупроводник;
3. 3. На вале имеется устройство, называемое шторкой которая, при движении трамблерапроходящая в прорезь датчика, и закрывающая магнитный поток, направленный к полупроводнику;
4. 4. В это время происходит остановка пропускания тока;
5. 5. Последующее вращение способствует перемещению шторки вырезом мимо датчика, при этом полупроводник находится под действием постоянного магнита и пропускает ток, который перемещается на вывод перераспределителя;
6. 6. Коммутатор проводит открывание или закрывание транзистора, посредством которого соединяется вывод от катушки зажигания с массой.

Устройство распределителя с БСЗ

Трамблер 2109, как и все детали имеет тенденцию ломаться

Какие признаки указывают на неисправность, как поступать в этом случае, и возможна ли замена?

Признаки, указывающие на поломку трамблера и возможный будущий ремонт:

• Подергивание авто во время движения;
• Отказ силового агрегата от запуска;
• Постукивание поршневых пальцев при набирании машиной скорости;
• Автомобиль не может набрать нужную скорость;
• Топливо расходуется больше положенного.

Что является причиной выхода трамблера ваз 2109 из строя?

• Вышел из строя бегунок;
• Испорченные контакты;
• Нарушение работоспособности датчика;
• Поломка подшипников;
• Повреждена крышка, имеются трещины на поверхности;
• Нарушение контакта в штекере датчика холла.

Для того, чтобы устранить неисправность потребуется замена неисправных запчастей. Ремонт трамблера можно провести как в автомастерской, так и самостоятельно. Первый вариант приемлемее, поскольку только квалифицированный специалист может определить, нужна ли замена деталей или ремонт всего элемента.

Как провести ремонт оборудования самостоятельно?

1. 1. Отсоедините всевозможные проводки, крепления, снимите трамблерпо схеме указанной ниже;
2. 2. Обратите внимание на наличие пятен от гари, повреждения контактов;
3. 3. Полноценно работающий бегунок должен плотно прилегать к оборудованию, иначе, должна быть проведена замена;
4. 4. Оцените степень напряжения пружины, если она слабая или поменяла свой вид – также потребуется замена.

Только правильное определение причин поломки может гарантировать качественный ремонт.

Как провести снятие и установку трамблера на ваз 2109

1. 1. Отсоедините провод с минусовой клеммы аккумулятор;
2. 2. Проведите полное отсоединение всех высоковольтных проводов;
3. 3. Проведите отсоединение троса привода дроссельных заслонок;
4. 4. Открутите все гайки. Это необходимо для того, чтобы снять устройствос кронштейна, который фиксирует провода;
5. 5. Для сохранения начального момента зажигания, сделайте метки на корпусе трамблераи приводе вспомогательных элементов;
6. 6. Вытяните провода из распределителя зажигания. Для этого с помощью отвёртки отогните фиксаторы;
7. 7. Снимите резиновую заглушку, которая размещена в люке картера;
8. 8. Начните прокручивание коленвала до той степени, пока поршень первого цилиндра не будет расположен в ВМТ;
9. 9. После откручивания оставшихся гаек проведите снятие трамблера;
10. 10. Установка и заменаоборудования на ваз проводится в противоположном порядке.

Внимание!

Перед тем, как проводить установку распределителя ВАЗ 2109 на первоначальное место, обратите внимание на положение валика. Устройство должно быть правильно размещено. Контакт бегунка, находящийся снаружи должен быть размешен напротив клеммы первого цилиндра, которая находится на крыше.

Помните о метках и проверке начального момента зажигания.

ВАЗ 2109: устройство и замена трамблера

В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трамблера. Нормальное функционирование трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя на электроды свечей подается искра. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Крайне важно, чтобы клапан работал нормально для достижения идеальных динамических характеристик, когда двигатель быстро набирает обороты.Функция распределителя зажигания заключается в том, что с его помощью корректируется угол опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечей. Причем этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка двигателя и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это задача распределителя зажигания, то есть распределителя зажигания. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, в ремонте нуждается сам распределитель.Процесс этот несложный, образование автоэлектрика не требуется, достаточно следовать небольшой инструкции.

Trambler Design

Это основной элемент всей системы зажигания. Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен происходить цикл зажигания.На автомобиле ВАЗ 2109, устройство трамблера которого практически не отличается от одноименного «классического» агрегата, установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как в ней очень много недостатков. Основное из них — наличие распределителя автоматических выключателей. Функции этого механизма в системе бесконтактного зажигания перешли на датчик Холла.Стоит отметить, что работа обеих систем практически одинакова. Единственное исключение — конструкция измельчителя. Вот такое простое устройство ВАЗ 2109. Карбюратор, если он находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, то трамблер в ней отсутствует.

Особенности конструкции

Кроме того, распределитель ВАЗ 2109, устройство которого рассмотрено в статье ниже, включает вакуумный и центробежный регуляторы опережения зажигания.Помимо них есть еще несколько элементов, способствующих нормальной работе дозатора. Помимо корректора вакуума, датчика Холла, центробежного регулятора есть экран из пластика, позволяющий защитить внутреннюю поверхность распределителя от пыли и грязи. Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец.Все это собрано в едином алюминиевом корпусе. С одного края крышка крепилась двумя болтами. Распределитель ВАЗ 2109 состоит из таких элементов, устройство, фото и конструкция которого приведены в статье.

Как определить, не сломан ли распределитель зажигания

Определить неисправность электронного распределителя зажигания достаточно просто. Автомобиль начинает дергаться при движении. И других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен.Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является смазка контактов, которые находятся на корпусе распределителя. Также двигатель может вообще не запуститься. При превышении скорости происходит стук поршневых пальцев. Если скорость набирает крайне медленно, увеличивается расход газа, значит, происходит поломка распределителя зажигания или любого из его элементов. Крышка трамблера ВАЗ 2109 может быть разрушена.

Что могло выйти из строя?

Причем, чаще всего перегорает ползунок, распределяющий высокое напряжение на электроды свечей. Также могут гореть контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера такое, что без таких контактов некуда деваться. Сам датчик Холла тоже может выйти из строя. Очень часто подшипник этого датчика расшатывается или происходит его разрушение. Даже самая маленькая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие распределителя

Данная инструкция понадобится вам, если вам потребуется заменить распределитель ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания. Для этого сначала нужно отсоединить отрицательную клемму от АКБ. Затем — отсоединить все бронепровода, идущие к крышке распределителя зажигания. Шланг, идущий от вакуумного корректора к карбюратору, тоже отключен. Затем нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, что на автомобиле ВАЗ 2109 можно установить таймер только в одном положении его ротора. Поэтому перед тем, как снимать трамблер на ВАЗ 2109 с распредвала, никаких отметок ставить не нужно. Просто откручиваем три гайки, которыми корпус крепился к ГБЦ.Но перед этим необходимо отключить вилку, соединяющую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке распределителя устанавливать коленвал по меткам не нужно. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то ошибиться; становится только в одном положении.При этом контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как поставить трамблер на ВАЗ 2109, сказать особо нечего. Главное правильно выставить метки на распредвале и коленвале.

Приступаем к разборке распределителя

Сначала откручиваем два болта, которыми крышка крепится к корпусу распределителя. Затем вытащите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа или подгорания.При этом в штатном положении ползун должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, необходимо полностью заменить каретку целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода распределителя ВАЗ 2109 необходимо отключить от системы питания.

Проверка ползуна и дальнейшая разборка

Для проверки целостности бегунка необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран для защиты от пыли. Затем получается вывод, с помощью которого передается низкое напряжение. Для этого нужно открутить болт, который ее фиксирует. С помощью отвертки сожмите держатель и снимите провод. Затем откручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого его можно будет удалить. Стопорное кольцо вытащено, вполне возможно, что потребуется большое усилие.Но можете не волноваться, этот узел вряд ли разорвет.

После того, как нужно открутить два болта крепления вакуумного корректора, распределитель ВАЗ 2109 без него работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. При помощи отвертки необходимо вытащить тягу этого корректора с опорой на пластину.

Конец разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту. В случае появления задиров, надрывов или чрезмерного износа втулки необходимо полностью заменить этот элемент. Далее необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания. Штифт, фиксирующий сцепление, прижимается стопорным кольцом. Его надо удалить. Если уплотнительное кольцо изношено, затвердело или полностью сломалось, замените его новым. Чтобы выбить штифт из муфты, нужно взять хотя бы небольшой гвоздь, а лучше — тонкий пробойник.Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как веса этого регулятора вращаются на осях. Если он тяжелый, то необходимо снять стопорные кольца и грузики. Тщательно очистите в нем все отверстия и смажьте.

Если вам необходимо заменить датчик-прерыватель, то вам нужно открутить два болта, которые его крепили, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента следует проводить вместе с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.

Из чего состоит трамблер ВАЗ 2109. Правильная работа трамблера на ВАЗ девятой модели — дело рук автовладельца

Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания. И это пустые декларативные заявления. Теперь мы должны увидеть, как один маленький блок может повлиять на работу всего двигателя.Распределитель автомобилей ВАЗ второго поколения (восьмерка) — не самое сложное устройство, но от его технического состояния многое зависит.

Трамблер в системе бесконтактного зажигания

Контактная система зажигания, которая устанавливается на допотопные классические модели ВАЗ, является примером итальянской надежности, стабильности и ремонтопригодности. Эта система (в принципе не система зажигания, а именно ВАЗ) была разработана концерном Fiat в 1963 году и практически не менялась на протяжении всей эпохи правления. классические Жигули, вплоть до того момента, когда из подворотни Ижевского завода не выкатили последний ваз 2107. Хотя на последних семерках уже была бесконтактная система зажигания, особых изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и в чем отличия от контактной системы? Вот они:

• нет контактной группы в трамблере ВАЗ 2109;
• работа системы бесконтактного зажигания контролируется электроникой, а не одноячеечными электромагнитными реле;
• установка угла опережения зажигания другими методами;
• Бесконтактный распределитель ВАЗ 2109 компактнее классических распределителей ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились с применением бесконтактной системы. Его стало легче обслуживать, меньше зависит от механического износа контактной группы, а больше — от качества электронных полупроводниковых компонентов. Электронные блоки управления старой 2109 требуют обязательной проверки перед покупкой, так как качество отечественных радиодеталей не всегда может быть стабильным.

Назначение трамблера ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, существует две цепи — высоковольтная и низковольтная.Распределитель, распределитель зажигания — это как раз то устройство, которое занимается как проводкой высокого напряжения, так и проводкой низкого напряжения. Его основная задача — распределить высокое напряжение между нужным моментом и в определенном порядке.

Распределитель работает следующим образом — в катушке зажигания генерируется высоковольтное напряжение методом электромагнитной индукции. По высоковольтному проводу он подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии с ползунком, который распределяет ток по четырем контактам, соответствующим свече в цилиндре.Ползунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток к свечам течет по высоковольтным проводам в порядке, определяемом последовательностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.

Датчик Холла и работа центробежного механизма

Распределительное устройство ВАЗ 2109 позволяет регулировать угол опережения зажигания при работающем двигателе.Это достигается за счет центробежного устройства, которое может перемещать ползунок при резком повышении скорости. Конструкция центробежного механизма аналогична установленным на распределителях с контактной системой зажигания.

Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, к которому подключен корректор, разрежение передается по трубке в камеру с резиновой диафрагмой.Диафрагма соединена со стержнем, который шарнирно прикреплен к пластине, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу в распределителе и сделал систему зажигания более устойчивой. Вместе с пластиной датчик может перемещаться, регулируя момент зажигания, увеличивая или уменьшая угол в зависимости от интенсивности оборотов и разрежения в коллекторе.

Трамблер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (он же распределитель зажигания) — электромеханическое устройство автомобильной системы зажигания, предназначенное для подачи искры на свечу зажигания.Распределитель устанавливается только на карбюраторные модели автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, на инжекторных моделях распределителя нет. Принцип действия распределителя заключается в механическом замыкании контакта катушки зажигания с высоковольтным проводом соответствующего цилиндра в зависимости от положения распределительного вала … Вал распределителя приводится в движение распределительным валом двигателя автомобиля. На валу распределителя установлен бегунок. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Трамблерное устройство ВАЗ 2109
Также в распределителе расположены два важных устройства:
1) Датчик Холла.
2) Вакуумный корректор.
Датчик Холла — самый главный из всех датчиков карбюраторных моделей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Рассмотрим устройство распределителя. Датчик Холла установлен внутри корпуса распределителя и работает на специальном шлицевом барабане. Сигналы от датчика Холла поступают на выключатель и позволяют ему точно определять время переключения катушки зажигания с образованием искры.
Вакуумный корректор соединен трубкой с впускным коллектором двигателя. В зависимости от разрежения в коллекторе диафрагма корректора регулирует угол опережения зажигания через специальный рычаг. Если двигатель работает на низких оборотах, разрежение слабое и никаких корректировок не требуется. Однако при высоких оборотах двигателя возникает необходимость подать искру немного раньше, именно для этой функции и предназначен вакуумный корректор.

Неисправности распределителя
1) Обгоревание контактов крышки распределителя;
2) Выход из строя датчика Холла;
3) Горение и выход из строя бегунка.

4) Плохой контакт разъема датчика Холла.
При неисправностях трамблера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 автомобиль либо вообще не заводится, либо заводится с трудом.

Проверка трамблера Ваз 2109

Проверить работоспособность трамблера можно следующим образом:
а) Отсоединить центральный провод трамблера, подвести его к массе и, проворачивая двигатель, посмотреть, есть ли искра от катушки зажигания.
Если искры нет, то вариантов может быть много, один из них — выход из строя датчика Холла.
б) Если есть искра, то необходимо отдельно проверить наличие искры на всех высоковольтных проводах свечей.
в) Если от трамблера вообще нет искры, скорее всего вышел из строя бегунок. Также необходимо проверить исправность резистора на бегунке.
Мультиметром измеряем его сопротивление, оно должно быть равно 1 кОм. Если мультиметр показывает мегаом, а то и обрыв цепи
, значит, сгорел резистор.
г) Если искра слабая, или не на всех цилиндрах, берем мелкую наждачную бумагу, снимаем крышку трамблера, бегунок и чистим их контакты.

Стоимость.
Цена трамблера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 около 20 долларов. Ну как всегда зависит от производителя и качества, одни чуть дешевле — 17-18 долларов, другие дороже — 22 доллара. -25. Но средняя цена на рынке 20 долларов.

Снятие — установка трамблера ВАЗ 2109.
Демонтаж и установка трамблера несложны, есть только один важный момент, о котором нельзя забывать. Перед снятием трамблера обязательно оставьте на корпусе следы по мере регулировки зажигания. Потому что если открутить гайки, а потом почувствовать, что не сделали отметок, то все — шлейф уехал, придется заново регулировать зажигание.

И, конечно же, запоминаем или отмечаем, как сидели высоковольтные провода, чтобы потом можно было соединить их в правильной последовательности.
И так, запомнив этот момент ничего сложного: отсоединили высоковольтные провода, сняли шланг вакуумного корректора, отсоединили разъем датчика Холла, отсоединили тросик крепления дроссельной заслонки, ослабили гайки крепления к двигателю и все, распределитель в ваших руках.

Также следует учитывать, что система зажигания ВАЗ 2109 бесконтактная, то есть распределитель с классическими моделями ВАЗ, имеющими контактную систему зажигания, к установке не подходит.В классических трамблерах нет датчика Холла, есть настроенный на резонанс с катушкой зажигания конденсатор.

Неисправный распределитель зажигания (трамблер) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в работе двигателя.

Порядок подключения проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

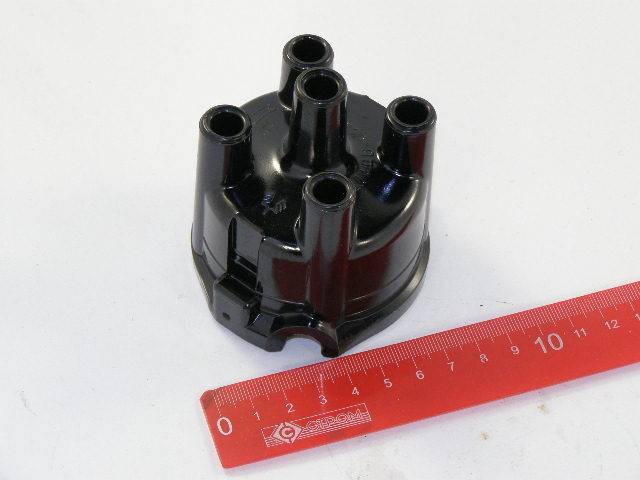

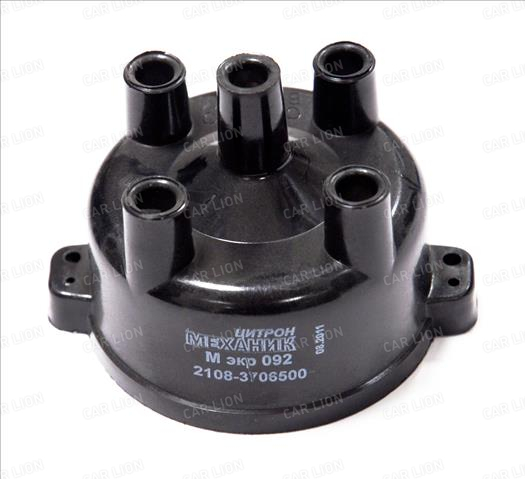

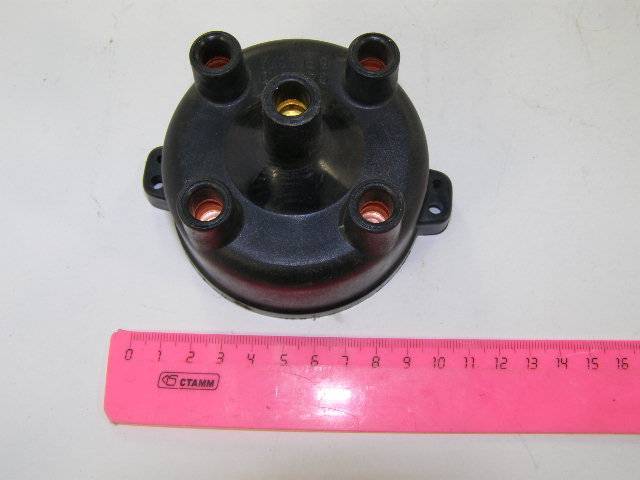

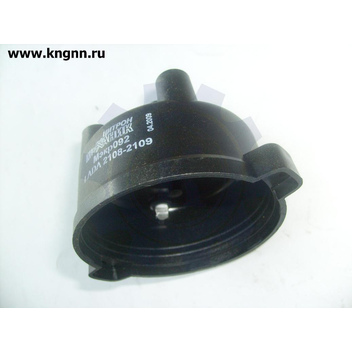

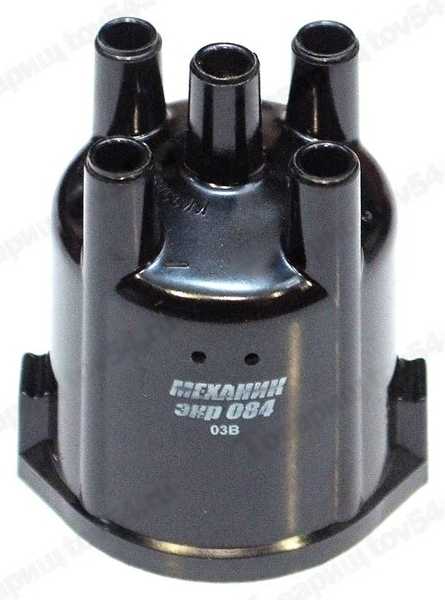

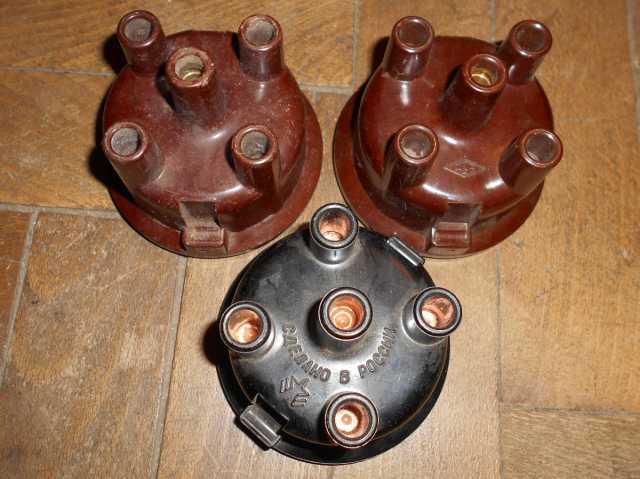

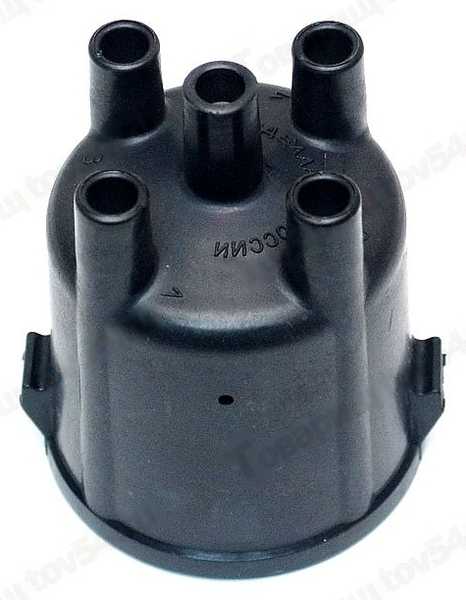

— «перфорированная» крышка распределителя
Точки поломки обычно хорошо видны при визуальном осмотре деталей.Неисправная крышка допускает утечку части тока, что вызывает перебои в работе мотора на разных режимах его работы от холостого до мощного, падает реакция дроссельной заслонки.

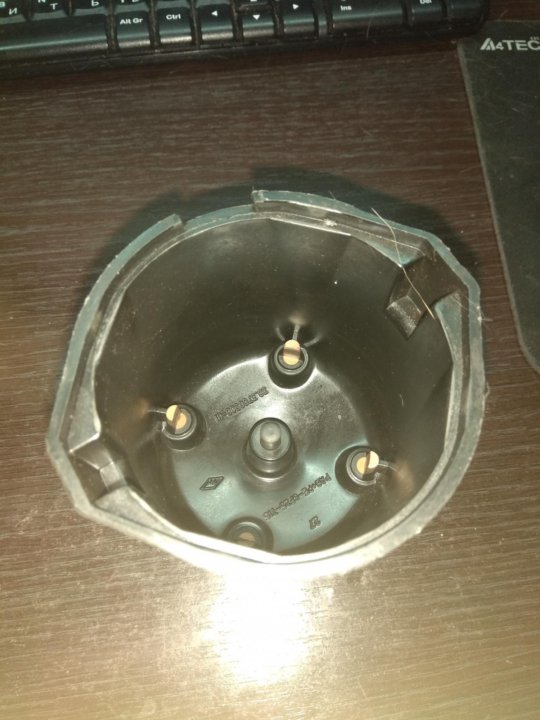

— контакты в крышке окислены или разрушены
Окисленные контакты можно очистить и протереть уайт-спиритом. Крышку с поврежденными контактами необходимо заменить. Одна из самых частых причин «тройки» двигателя автомобилей ВАЗ 2108, 2109, 21099.

— сломался или изношен контактный уголек в крышке трамблера
Двигатель не запускается или запускается с трудом.Необходимо заменить тлеющий уголь или всю крышку.

— слайдер «битый»
Очень часто из-за «проколотого» рабочего колеса двигатель не запускается или он заводится и глохнет.

— резистор подавления в слайдере вышел из строя
Последствия те же. Заменяем резистор.

— Неисправен датчик Холла
В этом случае двигатель не запускается.

— обрыв провода от датчика Холла к колодке разъемов
Должен быть выполнен.

— изношен верхний подшипник распределителя
В этом случае при установке угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (причиной скачков также может быть утечка тока через » перфорированная «крышка и бегунок). Холостой ход нестабильный. Необходимо заменить ролик с центробежным регулятором и подшипник или распределитель в целом.

— неисправность вакуума опережения зажигания
Двигатель не тянет, его мощность и отклик дроссельной заслонки снижаются, так как регулятор вакуума немного раньше устанавливает угол опережения зажигания на режимах нагрузки. Корпус вакуумного регулятора может быть непломбирован, либо шланг от карбюратора, идущий к нему, заедает его поворотную пластину. Устранение протечек и заклинивания пластины необходимо либо заменой неисправных деталей, либо заменой узла регулятора (распределителя) опережения зажигания.

— неисправен центробежный регулятор угла опережения зажигания
Мощность и отклик двигателя уменьшается. Возможно: ослабление или поломка пружин грузов, потеря демпферных колец грузов, заедание грузов. Необходимо снять трамблер и устранить причины.

Примечания и дополнения

— Кроме того, следует проверить осевой люфт ролика распределителя. Не должно быть больше 0.35 мм. Его величина регулируется подбором шайб под центробежный регулятор. Для этого потребуется снять и разобрать трамблер.

— Если в корпусе распределителя много масла, замените его сальник.

21. С помощью отвертки снимите две пружины противовеса со стоек. Чтобы не перепутать пружины при сборке, отметьте стойку, к которой прикреплена маленькая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Вес центробежного регулятора должен свободно вращаться на осях. В противном случае снимите стопорные кольца груза.

24. Затем снимите обе оси. Прочистите отверстия в грузиках и смажьте их. смазка … Замените ролик, если он сильно изношен или поцарапан.

25. Чтобы заменить датчик Холла, отверните два крепежных винта и снимите датчик Холла с опорной плиты.

ПРИМЕЧАНИЕ
На некоторых распределителях зажигания датчик Холла прикреплен к опорной плите с помощью заклепок.В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите крышку распределителя изнутри и снаружи. Замените крышку распределителя с трещинами, следами поломки (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки распределителя. Если контактный уголь имеет сколы, трещины, сильно изношен или сломана пружина угля, снимите ее с пружиной с крышки распределителя и замените.
27.Соберите распределитель зажигания (трамблер) в обратной последовательности, смазав втулки и ролик тонким слоем моторного масла.

28. Перед установкой муфты установите ползун внешним контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы пальцы муфты совпали с пазами на распределительном вале с поршнем 1-го цилиндра, установленным в ВМТ.

Показано его распределительное устройство.Нормальное функционирование трамблера — залог стабильной работы двигателя внутреннего сгорания … Причина в том, что с помощью трамблера на электроды свечей подается искра. Причем это происходит не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Правильное функционирование клапана важно для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что с его помощью корректируется угол опережения зажигания.Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечей. Причем этот момент зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки двигателя и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть распределителя зажигания. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, или делает это с трудом, то, скорее всего, в ремонте нуждается сам распределитель.Процесс этот несложный, образование автоэлектрика не требуется, достаточно придерживаться небольшой инструкции.

Конструкция трамблера

Является основным элементом всей системы зажигания. Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от электронного переключателя. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен иметь место ход зажигания.На автомобиле ВАЗ 2109, распределительное устройство которого практически такое же, как и одноименное на «классике», на автомобилях этой серии никогда не применялись системы Контактного типа. Их применяли ко всем ранним моделям автомобилей ВАЗ. Но такая система ушла в небытие, так как имеет массу недостатков. Главный из них — наличие контактного выключателя-распределителя. Функции этого механизма в бесконтактной системе зажигания переключаются на датчик Холла. Следует отметить, что работа обеих систем практически одинакова.Единственное исключение — конструкция выключателя. Вот такой вот нехитрый прибор трамблера ВАЗ 2109. Если карбюратор находится в системе питания, то распределитель зажигания является основным элементом. Если машина инжекторная, то трамблера в ней нет.

Конструктивные особенности

Кроме того, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы угла опережения зажигания. В дополнение к ним есть несколько других элементов, которые способствуют нормальной работе распределителя.Помимо корректора вакуума, датчика Холла, центробежного регулятора, имеется пластиковый экран, позволяющий защитить внутреннюю поверхность распределителя от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Еще есть упорные и стопорные шайбы, несколько шайб, регулировочных шайб и уплотнительных колец … Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. Распределитель ВАЗ 2109 состоит из таких элементов, устройство, фото и конструкция которых приведены в статье.

Как определить, что распределитель зажигания сломан

Определить проблему электронного распределителя зажигания довольно просто. Автомобиль начинает дергаться при движении. Тем более, что других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен. Двигатель начинает работать втрое, когда машина набирает определенную скорость. Часто причиной этого является смазывание контактов, которые находятся на корпусе трамблера.Также двигатель может вообще не запуститься. При разгоне происходит стук поршневых пальцев. Если скорость набирается крайне медленно, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или любого из его элементов. Может обрушиться крышка трамблера ВАЗ 2109.

Что может пойти не так?

Причем чаще всего сгорает ползунок, распределяющий высокое напряжение на электроды свечей. Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 были разрушены. Устройство распределителя такое, что без использования таких контактов никуда не уехать. Сам датчик Холла тоже может выйти из строя. Очень часто подшипник этого датчика выходит из строя или выходит из строя. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие трамблера

Данная инструкция вам понадобится, если вам потребуется замена трамблера ВАЗ 2109. Также для ремонта нужно снять распределитель зажигания. Для этого сначала нужно отсоединить отрицательную клемму от АКБ. Затем — отключите все бронепровода, идущие к крышке распределителя зажигания. Отсоединен и шланг, идущий от вакуумного корректора к карбюратору. Затем нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, что на автомобиле ВАЗ 2109 распределитель может быть установлен только в одном положении его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала наносить какие-либо отметки не нужно. Просто открутите три гайки, которыми корпус крепится к головке блока цилиндров. Но перед этим необходимо отключить вилку, соединяющую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а работать только с распределителем зажигания, то при установке распределителя не нужно выставлять коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции. При этом контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как поставить трамблер на ВАЗ 2109, много говорить не приходится. Главное правильно маркировать распредвалы и коленвалы.

Приступаем к разборке распределителя

Сначала откручиваем два болта, которыми крышка крепится к корпусу распределителя. Затем снимите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, пригорания. При этом в нормальном положении ползун должен плотно прилегать к ротору распределителя.Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произойдет ослабление или он сломается или деформируется, необходимо полностью заменить бегунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода распределителя ВАЗ 2109 необходимо отключить от электросети.

Проверка ползуна и дальнейшая разборка

Для проверки целостности ползуна необходимо измерить сопротивление, которое есть между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Потом получается клемма, с помощью которой передается низкое напряжение … Для этого нужно открутить болт, который ее фиксирует. С помощью отвертки сожмите держатель и снимите провод. Затем откручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. Затем вы можете удалить его. Стопорное кольцо вытаскивается, вполне возможно, что это потребует больших усилий.Но волноваться не стоит, разорвать этот узел у вас вряд ли получится.

После этого нужно открутить два болта крепления вакуумного корректора, без него распределитель ВАЗ 2109 работать не может. Его конструкция такова, что он вносит изменения, анализируя работу двигателя. При помощи отвертки необходимо вытащить шток этого корректора с опорой на пластину.

Конец разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту. В случае появления на втулке рубцов, надрывов или чрезмерного износа необходимо полностью заменить этот элемент. Далее нужно демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания. Штифт, фиксирующий муфту, вдавливается стопорным кольцом. Его надо удалить. Если уплотнительное кольцо изнашивается, затвердевает или даже полностью разрывается, замените его новым. Чтобы выбить штифт из рукава, нужно взять хотя бы небольшой гвоздь, а лучше — тонкую выколотку.Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как веса этого регулятора вращаются на осях. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно очистите в нем все отверстия и смажьте.

Если вам нужно заменить датчик прерывателя, то вам нужно открутить два болта, которыми он крепился, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить совместно с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Сборка осуществляется в обратном порядке.

Что делает ВАЗ 2109, правильная работа траверсы на Ваз девятой модели

Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания.И это пустые декларативные заявления. Теперь мы должны убедиться, что один узелок может повлиять на работу всего двигателя. Автомобиль ВАЗ второго поколения (восьмёрки-десятки) не самое сложное устройство, но от его технического состояния многое зависит.

Дравер в системе бесконтактного зажигания

Контактная система зажигания, которая устанавливается на вспомогательные классические модели ВАЗ — образец итальянской надежности, устойчивости и ремонтопригодности. Эта система (не принципиально система зажигания, а именно Вазовская) была разработана концерном Fiat в 1963 году и практически не менялась на протяжении всей эпохи правления классических Жигулей. , вплоть до того момента, когда от ворот Ижевского завода им. не выкатывал последний Ваз 2107. Хотя бесконтактная система зажигания уже стояла на последних семерках, особых изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и в чем его отличия от контактной системы? Вот они:

• в резине ВАЗ 2109, контактной группы нет;
• работа системы бесконтактного зажигания контролируется электроникой, а не одноклеточными электромагнитными реле;
• регулировка угла опережения зажигания осуществляется другими методами;
• бесконтактный Draver ВАЗ 2109 компактнее классических трамблеров ВАЗ.

Принцип работы системы зажигания и ее основные задачи при использовании бесконтактной системы не изменились. Ее стало легче обслуживать, она стала меньше зависеть от механического износа контактной группы, а больше — от качества электронных полупроводниковых компонентов. Электронные блоки Управление старой 2109 требует обязательной проверки перед покупкой, так как качество отечественных радиодеталей не всегда может быть стабильным.

Назначение ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, существует два контура — высоковольтный и низковольтный.Резина, распределитель зажигания, как раз то устройство, которое имеет дело как с высоковольтной проводкой, так и с умирающими. Его основная задача — это распределение высокого напряжения между нужным моментом и в определенном порядке.

Резина работает следующим образом — в катушке зажигания генерируется высоковольтное напряжение методом электромагнитной индукции. В высоковольтном проводе он подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии в бегунке, который распределяет ток по четырем контактам, соответствующим Цилиндру Цилиндру.Ползунок находится в постоянном вращении и поочередно замыкает центральный контакт с контактами свечей. Ток поступает в свечи по высоковольтным проводам в порядке, определяемом очередностью работы цилиндров — 1-3-4-2. Бегунок представляет собой ведомый приводной вал, который соединен с распределительным валом.

Датчик рабочего зала и центробежный механизм

Траверса ВАЗ 2109 позволяет регулировать угол опережения зажигания при работе двигателя.Это достигается за счет центробежного устройства, которое способно перемещать ползун с резким увеличением количества оборотов. Конструкция центробежного механизма аналогична тем, что устанавливались на трамблингах с системой управления зажиганием.

Также в ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, с которым связан корректор, разряд передается по трубке в камеру с резиновой диафрагмой.Диафрагма соединена с нагрузкой, шарнирно прикрепленной к пластине, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу В резине и позволил сделать систему зажигания более устойчивой. Вместе с пластиной датчик может перемещаться, регулируя момент зажигания, увеличивая или уменьшая угол в зависимости от интенсивности установленного роллера и от откровения в коллекторе.

Дравер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Он же распределитель зажигания) — электромеханическое устройство Автомобильные системы зажигания предназначены для подачи искры на свечу.Резина устанавливается только на карбюраторные модели автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, на инжекторные модели Травера нет. Принцип действия траверсы заключается в механическом замыкании контакта катушки зажигания с высоковольтным проводом соответствующего цилиндра в зависимости от положения распределителя Vala .. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. Бегунок установлен на дереве траверса. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

ВАЗ 2109 Tribile Device
Также внутри резины расположены два важных устройства:
1) Датчик Холла.
2) Вакуумный корректор. Датчик Холла
самый главный из всех карбюраторных моделей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Рассмотрим устройство подстроечного резистора. Датчик Холла установлен внутри корпуса траверса и работает на специальном барабане с прорезями. Сигналы от датчика Холла поступают на выключатель и позволяют ему точно определять время переключения катушки зажигания с образованием искры.
Вакуумный корректор соединен трубкой с впускным коллектором Двигатель. В зависимости от разряда в коллекторе диафрагмы корректора регулирует угол опережения зажигания с помощью специального рычага. Если двигатель работает на малых оборотах, разряд слабый и регулировать не нужно. Какими бы большими ни были обороты У двигателя возникла необходимость служить искрой несколько раньше, именно для этой функции и разработан вакуумный корректор.

Неисправности трима
1) подгорание контактов крышки траверса;
2) выход из строя датчика Холла;
3) горит и работает отказ.

4) Плохой контакт разъема датчика Холла.
При неисправностях травер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 машина либо вообще заводится, либо заводится с трудом.

ВАЗ 2109 тимбр

Проверить работоспособность травера можно следующим образом:
а) Отсоединяем центральный провод травера, подводим его к массе и прокручиваем двигатель, посмотрим, есть ли искра от катушки зажигания.
Если искр нет, то вариантов может быть много, одна из них — выход из строя датчика Холла.
б) при наличии искры необходимо отдельно проверить наличие искр на всех высоковольтных проводах свечей.
в) Если искры от траверса не совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке.
С помощью мультиметра измерьте его сопротивление, оно должно быть 1 ком. Если мультиметр показывает мегаом, либо вообще цепи обрыв,
Значит, сгорел резистор.
г) Если искра слабая, либо есть не на всех цилиндрах, берем мелкую наждачную бумагу, снимаем крышку траверса, бегунок и зачищаем их контакты.

Стоимость.
Цена на траверсы ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 около 20 долларов. Ну как всегда зависит от производителя и качества одни подешевле — 17-18 долларов, другие подороже — 22-25 долларов. Но средняя цена на рынке 20 долларов.

Снятие-установка траверсы ВАЗ 2109.
Демонтаж-установка траверсы не представляет собой ничего сложного, есть только один важный момент, о котором нельзя забывать.Перед снятием траверсы обязательно оставьте метки на корпусе по мере регулировки зажигания. Потому что, если мы отрежем гайки, а потом поймете, что на них не наклеили ярлыки, то весь поезд уехал, вам придется регулировать зажигание.

И конечно я помню или пометил, как сидели высоковольтные провода, чтобы потом подключить их в правильной последовательности.
И так, вспомнив об этом моменте, ничего сложного: отсоединил высоковольтные провода, снял шланг вакуумного корректора, отсоединил разъем датчика Холла, отсоединил крепление троса дроссельной заслонки, ослабил гайки крепления к двигателю и все , резина в твоих руках.

Также следует учитывать, что система зажигания ВАЗ 2109 бесконтактная, то есть резина с классическими моделями Ваз, имеющими контактную систему зажигания, не подходит для установки. В классических трамблерах нет датчика Холла, есть конденсатор, настроенный в резонанс с катушкой зажигания.

Неисправность распределителя зажигания (резина) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в двигателе.

Порядок присоединения проводов к крышке траверса на ВАЗ 2108, 2109, 21099

— «обрыв» крышки траверса
Место «поломки» обычно хорошо заметно при визуальном осмотре Подробнее.Неисправная крышка дает возможность опереться на ту часть тока, которая вызывает перебои в работе двигателя на разных режимах. При его работе от холостого хода до силовых режимов пикап падает.

— выбраны или развалины контакты в крышке
Окисленные контакты можно очистить и протереть уайт-спиритом. Крышку с поврежденными контактами необходимо заменить. Одна из частых причин появления двигателя «трожи» автомобилей ВАЗ 2108, 2109, 21099.

— загнал или стер контактный уголок в крышке травера
Двигатель не запускается или запускается с трудом.Необходимо заменить уголок или всю крышку.

— «ломает» бегунок
Очень часто из-за «пробитого» бегунка двигатель не запускается или он заводится и глохнет.

— Фарма интерференционного резистора в бегунке
Последствия те же. Заменяем резистор.

— Неисправен датчик Холла
В этом случае двигатель не запускается.

— Обрыв провода от датчика Холла к соединительной колодке
Должен быть проведен.

— Изношен верхний подшипник траверсы
В этом случае при установке момента зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (утечка тока также может быть причиной проскакивает через «пробитую» крышку и бегунок). Холостой ход Нестабильный. Необходимо заменить ролик с центробежным регулятором и подшипник или всю резину.

— Зажигание перед выступом зажигания неисправно
Двигатель не тянет на подъем, его мощность и приемистость снижаются, так как регулятор вакуума заставляет зажигание опережать опережение на режимах нагрузки несколько раньше. Не может быть герметичным корпусом вакуумного регулятора либо шлангом от шланга карбюратора к нему, он имеет поворотную пластину. Необходимо устранить затяжку и прихват пластины либо заменить неисправные детали, либо заменить узел регулятора опережения зажигания (резиновый).

— Неисправен центробежный регулятор угла опережения зажигания
Падение мощности и подборщика двигателя. Возможно: ослабление или поломка пружин гирь, потеря амортизаторов гирь, загрузка гирь. Необходимо удалить резину и устранить причины.

Примечания и дополнения

— Кроме того, следует проверить роликовый осевой люфт ролика. Он должен быть не более 0,35 мм. Его величина регулируется подбором шайб под центробежный регулятор.Для этого вам потребуется снять и разобрать резину.

— Если в корпусе травера сильно притираются, его следует заменить сальником.

21. С помощью отвертки снимите две пружинные пружины со стоек. Чтобы не перепутать пружины при сборке, отметьте стойку, к которой крепится маленькая пружина.

22. Снимите центральную пластину центробежного регулятора с экраном.

23. Геометрия центробежного регулятора должна свободно вращаться по осям.В противном случае снимите стопорные кольца нагрузок грузов.

24. Затем снимите обе нагрузки с помощью осей. Очистите отверстия грузов и смажьте их. консистентная смазка. Замените ролик, если он сильно изношен или задирается.

25. Чтобы заменить датчик Холла, отверните два крепежных винта и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ
На частях распределителей зажигания датчик Холла прикреплен к опорной плите с помощью заклепок. В этом случае заменяется датчик Холла в сборе с опорной пластиной.

26. Протрите крышку траверса снаружи и изнутри. Замените крышку траверса с трещинами, следами поломки (очень тонкие трещины), сколами или сильно изношенными контактами. Уголок захвата должен свободно перемещаться внутри крышки траверсы. Если на контактном уголке есть чипсеты, трещины, сильно изношен или сломан рессорный уголь, снимите его пружиной с крышки траверса и замените.
27. Собрать распределитель зажигания (DRAMBLER) в обратном порядке, смазав предварительную втулку и ролик тонким слоем моторного масла.

28. Перед установкой муфты выставить бегунок так, чтобы внешний контакт в сторону контакта 1-го цилиндра в крышке.

29. Затем установить муфту на вал так, чтобы шипы муфты совпали с пазами на распределительном валу с поршнем 1-го цилиндра, установленным в ВМТ.

Дано устройство траверсы. Нормальное функционирование траверсы — залог стабильной работы двигателя внутреннего сгорания. Причина в том, что с помощью распределителя искра подается на электроды свечей.Причем это происходит не только при движении автомобиля, но и в режиме холостого хода.

Какая нужна резина

Обязательно, чтобы распределитель нормально работал для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что она корректируется по моменту выступа зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электродах свечей. И этот момент зависит от определенных факторов, к которым относятся частота вращения коленчатого вала, нагрузка двигателя, а также многие другие.Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это часть задач распределителя зажигания, то есть травер. Если двигатель на автомобиле ВАЗ 2109, устройство гусеницы которого рассмотрено в статье, начинает дергаться, или сильно дергается, то, скорее всего, необходим ремонт самого трамблера. Процесс этот несложный, формирование автоэлектрика вам не понадобится, достаточно придерживаться небольшой инструкции.

Тяговая конструкция

Это основной элемент всей системы зажигания.Мы нужны для того, чтобы наладить управление и передать электрические сигналы с малой амплитудой на электронный коммутатор. А также распределите высокое напряжение на свечу зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должно быть воспламенение. На автомобиле ВАЗ 2109, устройство колеи которого практически совпадает с таким же узлом на «классике», на автомобилях этой серии никогда не применялись системы контактного типа. Они применялись на всех ранних моделях автомобилей ВАЗ.Но такая система ушла в небытие, так как у нее очень много недостатков. Основное — наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе Зажигание переключается на датчик Холла. Стоит отметить, что работа обеих систем практически схожа. Исключение составляет только конструкция прерывателя. Это простое устройство траверсы ВАЗ 2109. Если карбюратор находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, то резина в ней отсутствует.

Конструктивные особенности

Кроме того, устройство которого рассматривается в статье ниже, включает вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, которые способствуют нормальной работе трамблера. Помимо вакуумного корректора, датчика Холла, центробежного регулятора, есть пластиковый экран, позволяющий защитить внутреннюю поверхность диспенсера от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, по своей конструкции имеет постоянное сопротивление.Его стоимость около 1 ком. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. Из таких элементов ВАЗ 2109, устройство, фото и конструкция которого указаны в статье.

Как определить, какая метла

Определить неисправность электронного распределителя Зажигание довольно простое. Начинает подергиваться при движении машины.И других помещений нет. Другими словами, в баке качественное топливо, бензонасос в нормальном состоянии, карбюратор работает исправно. Двигатель начинает балансировку, когда машина набирает определенную скорость. Часто причиной этого является совмещение контактов, которые находятся на корпусе травера. Также двигатель может вообще не запуститься. Во время набора скорости происходит стук поршневых пальцев. Если скорость набирается крайне медленно, увеличивается расход бензина, то наблюдается поломка распределителя зажигания или его элемента.Крышка трамблера ВАЗ 2109 может разрушиться.

Что может выйти из строя?

Причем чаще всего запускается ползунок, распределяющий высокое напряжение на электроды свечей. Также могут быть засорены и контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не запускается, возможно, в крышке трамблера ВАЗ 2109 разрушены центральные контакты. Устройство травера такое, что без таких контактов никуда не денешься.Также может выйти из строя датчик Холла напрямую. Очень часто подшипник этого датчика или разрушение происходит. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Не исключено, что вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие трамблера

Эта инструкция вам понадобится при замене траверсы ВАЗ 2109. Также для ремонта необходимо снять распределитель зажигания.Для этого сначала нужно отключить минусовую клемму от АКБ. Затем — выключить все рычаги, идущие к крышке распределителя зажигания. Также отсоединил шланг, идущий от вакуумного корректора к карбюратору. После нужно отсоединить скобу, удерживающую все провода. Для этого нужно открутить гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка распределителя

Обратите внимание, на автомобиль ВАЗ 2109 можно установить резину только в одном положении ее ротора.Поэтому перед снятием резины на ВАЗ 2109 с распредвала никакие метки не наносить. Достаточно открутить три гайки, которые крепятся для крепления к головке блока цилиндров. Но перед этим нужно отключить вилку, которой датчик Холла подключен к выключателю.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке траверса не нужно устанавливать метки на коленвал. Конструкция распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от той, что применяется в автомобилях классической серии.Распределитель установить как-то не так, становится одной позицией. В этом случае контактный бегун всегда будет в том положении, в котором он должен находиться. О том, как установить резину на ВАЗ 2109, много говорить не стоит. Главное правильно выставить метки на распределительном и коленчатом валах.

Начало разборки траверсы

Сначала закрутите два болта, которыми крышка крышки крепится к корпусу дозатора. Затем вытащите ползунок, потянув его вверх.Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа, ни гэри. При этом в обычном положении каретка должна плотно прилегать к ротору траверса. Хорошая посадка обеспечивается небольшими пластинчатыми пружинами. В том случае, если произошло ослабление или он был сломан или деформирован, необходимо полностью заменить бегунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода траверсы ВАЗ 2109 необходимо отключить от электросети.

Проверка бегунка и дальнейшая разборка

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее необходимо демонтировать пластиковый экран для защиты от пыли. Затем попадает терминал, с которого передается низкое напряжение. Для этого нужно открутить болт, на котором он закреплен. Отвертка должна сжать держатель и удалить провод.Затем закручиваются два болта, которыми крепится опорная пластина бесконтактного датчика Холла. После этого его можно будет удалить. Стопорное кольцо вытаскивается, не исключено, что придется приложить большие усилия. Но можно не волноваться, сломать этот узел вряд ли получится.

После того, как нужно открутить два болта, которыми крепится вакуумный корректор, ВАЗ 2109 без него работать не будет. Устройство такое, что производит изменение, анализируя работу мотора.Отверткой надо тянуть этого корректора с опорой на пластину.

Конец разборки

После этого можно полностью вынуть вакуумный корректор из корпуса распределителя зажигания и вытащить опорную пластину. В случае наличия курток, разрывов или чрезмерного износа рукава необходимо полностью заменить этот элемент. Далее необходимо снять стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на ролике распределителя зажигания.Штифт, попавший в муфту, прижимается пружинным кольцом. Его надо удалить. В том случае, если кольцо для пломбы имеет удлинитель либо стало твердым, а то и вовсе выкинуло, поменяйте на новое. Чтобы выбить шпильку из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкую краску. Затем произвести демонтаж пластины на центробежном регуляторе. Следите за тем, как происходит вращение грузов этого регулятора по осям. Если он тяжелый, то нужно снять стопорные кольца и эти грузы.Тщательно прочистите в нем все дырочки и сделайте смазку.

При необходимости замены датчика выключателя необходимо открутить два болта, на которых произведено его крепление, после чего его можно снять с опорной пластины. Обратите внимание, что в некоторых распределителях зажигания крепление датчика может осуществляться с помощью заклепок. В этом случае замену этого предмета нужно производить вместе с пластиной, на которой он расположен. Вот как снять резину на ВАЗ 2109, а также провести ее полную разборку.Сборка производится в обратной последовательности.

ВАЗ 2109

: устройство трамблерной и замена

В статье будет рассмотрен автомобиль ВАЗ 2109, приведено устройство его трейдера. Нормальная работа трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя искра подается на электроды свечи. Причем это происходит не только при движении автомобиля, но и на холостом ходу.

Для чего нужен разбрасыватель?

Нормальная работа распределителя чрезвычайно важна для идеальных динамических характеристик, когда двигатель быстро набирает обороты.Функция распределителя зажигания состоит в том, что он корректирует момент опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечи. И этот фактор зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки на двигатель и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть трамблера. Если двигатель на автомобиле ВАЗ 2109, устройство, трамблер которого рассматривается в статье, начинает дергаться, машина не заводится или делает это с трудом, то, скорее всего, необходимо отремонтировать трамблер.Процесс этот несложный, образование электрика не требуется, достаточно придерживаться небольшой инструкции.

Конструкция беговой дорожки

Это основной элемент всей системы зажигания. Он необходим для регулирования управления и передачи электрических сигналов малой амплитуды от датчика Холла к электронному переключателю. А также распределите высокое напряжение на свечи зажигания в строгой последовательности. И эта последовательность зависит от цилиндра, в котором должен происходить ход зажигания.На автомобиле ВАЗ 2109, устройство которого практически не отличается от такого же узла на «классике», установлена ​​бесконтактная система зажигания. На автомобилях этой серии никогда не использовались системы контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как у нее много недостатков. Главное — наличие прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли на датчик Холла. Стоит отметить, что работа обеих систем практически одинакова.Единственное исключение — конструкция прерывателя. Вот несложный прибор для трамблера ВАЗ 2109. Карбюратор находится в системе питания, распределитель зажигания является основным элементом. Если машина инжекторная, значит трамблер отсутствует.

Конструктивные особенности

Кроме того, трамблер ВАЗ 2109, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Кроме того, есть еще несколько элементов, которые способствуют нормальной работе трамблера.Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Ползунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных, опорных пластин и уплотнительных колец. Все это собрано в едином алюминиевом корпусе. С одного конца крышка крепится двумя болтами.Из этих элементов — трамблер ВАЗ 2109, устройство, фото и конструкция которого приведены в статье.

Как определить, не сломан ли трамблер

Определить неисправность электронного распределителя зажигания достаточно просто. Начинает дергаться при езде на машине. И других предпосылок нет. То есть в баке качественное топливо, бензонасос в норме, карбюратор исправен. Двигатель начинает работать, когда автомобиль набирает определенную скорость.Часто причиной этого является замасливание контактов, которые находятся на корпусе переключателя. Также может не запуститься двигатель. При быстром наборе номера происходит стук поршневых пальцев. Если скорость крайне низкая, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или некоторых его узлов. Крышка трамблера ВАЗ 2109 может обрушиться.

Что может выйти из строя?

А чаще всего горит бегунок, распределяющий высокое напряжение на электроды свечей.Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 разрушены. Устройство трамблера таково, что без использования таких контактов не обойтись. Также может быть поврежден датчик Холла. Очень часто подшипник этого датчика трясется или происходит его разрушение. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не заведется или будет работать с перебоями.Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.

Снятие трамблера

Данная инструкция понадобится при необходимости замены трамблера ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого необходимо сначала отсоединить отрицательную клемму от АКБ. Затем — отсоедините все затворные провода, идущие к крышке распределителя зажигания. Также отсоединен шланг, идущий от вакуумного корректора к карбюратору.После этого необходимо отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиле ВАЗ 2109 трамблер можно установить только в одном положении его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала наносить какие-либо отметки не нужно. Просто открутите три гайки, которыми корпус крепится к головке блока цилиндров.Но перед этим необходимо отключить вилку, соединявшую датчик Холла с выключателем.

Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке трамблера не нужно выставлять коленвал до меток. Конструкция привода распределителя зажигания на «девятке», а также «восьмерке» и карбюраторной «десятке» отличается от применяемой в автомобилях классической серии. Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции.При этом контакт ползунка всегда будет в том положении, в котором он должен находиться. О том, как установить трамблер на ВАЗ 2109, много говорить не стоит. Главное правильно разметить распределительные и коленчатые валы.

Начало разборки трамблера

Сначала откручиваем два болта крепления крышки к корпусу трамблера. Затем выньте ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, пригорания.При этом в обычном положении ползун должен быть надежно закреплен на роторе трамблера. Хорошая посадка обеспечивается небольшой листовой рессорой. В том случае, если произошло ослабление или он сломался или деформировался, весь бегунок следует полностью заменить. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода трамблера ВАЗ 2109 необходимо отключить от электросети.

Проверка ползуна и дальнейшая разборка

Чтобы убедиться в целостности ползуна, необходимо измерить сопротивление, которое находится между контактами меди на нем.Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого необходимо открутить болт, который ее фиксирует. Отверткой нужно затянуть держатель и вынуть провод. Затем закручиваются два болта, с помощью которых крепится опорная плита бесконтактного датчика Холла. После этого вы можете удалить его. Стопорное кольцо вытаскивается, не исключено, что это потребует больших усилий.Но можно не волноваться, разорвать этот узел вряд ли получится.

После этого нужно открутить два болта, которыми закреплен вакуумный корректор, без него трамблер ВАЗ 2109 работать не сможет. Его устройство таково, что он производит изменение угла опережения зажигания, анализируя работу мотора. При помощи отвертки необходимо вытянуть тягу этого корректора с опорой на пластине.

Конец разборки

После этого вы можете полностью снять с корпуса распределителя зажигания вакуумный корректор и вытащить опорную пластину.В случае появления задиров, разрывов или чрезмерного износа ступицы необходимо полностью заменить этот элемент. Затем необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на распределителе. Штифт, фиксирующий сцепление, прижимается к пружинному кольцу. Его обязательно нужно удалить. В том случае, если уплотнительное кольцо изнашивается, затвердело или даже полностью порвано, замените его на новое. Чтобы выбить штифт из муфты, необходимо взять хотя бы небольшой гвоздь, а лучше — тонкий укол.Затем снимите пластину на центробежном регуляторе. Проверить вращение грузов этого регулятора по осям. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно очистите в нем все отверстия и смажьте.

Если вам необходимо заменить прерыватель, то необходимо открутить два болта, которые его фиксируют, затем снять с опорной пластины. Учтите, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить вместе с пластиной, на которой он расположен.Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Собирать в обратном порядке.

Почему не заводится машина? Автомобиль заводится вызывает ВАЗ 2109.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится.Причем причин может быть столько, что самостоятельно диагностировать ее уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор.Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. Если нет, поищите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах. Если его нет, то причина как раз в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней.Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. IAC — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как вышло из строя зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного снижения.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневаемся — пишем в комментариях к статье ниже.

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенными навыками и знаниями о системе запуска двигателя, то — да.

Лада не может заводиться иначе. Первый случай: плохо заводится в холодную погоду. Это подразумевает нечеткий запуск двигателя после длительной стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится в горячем состоянии. Кроме того, «девятка» выпускалась как с карбюраторными, так и с инжекторными двигателями. Различия в обнаружении разбивки между этими двумя единицами значительны. Давайте выясним, как искать причину выхода из строя обоих вариантов трансмиссии.

Различия между поломками карбюратора и форсунки

Распространены случаи отказа двигателя форсунки и карбюратора при запуске.Но теперь мы рассмотрим отличительные особенности такой неисправности, как «заглохший мотор». Различия в поиске поломки связаны с разным принципом работы двух систем.

ВАЗ 2109 имеет карбюратор — мотор приводится в движение за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется перепад давления. В этом случае для нормального запуска станка достаточно трех компонентов:

Стартер приводит во вращение коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) засасывается в полость цилиндра.Далее клапаны ДВС закрываются, происходит такт сжатия, по окончании которого на свече появляется искра и происходит воспламенение горючей смеси. Двигатель заводится.

А в случае форсунки, впрыск топлива и качество получаемой смеси контролируются и регулируются. Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Следовательно, нет необходимости создавать условия для всасывания воздуха и бензина.

Поломку в инжекторном ДВС кратко можно описать так: либо не образуется искра, либо доступ к цилиндрам для горючей смеси закрыт.

Кроме того, у инжектора ВАЗ 2109 множество датчиков, электронный блок управления и электрический топливный насос. Они тоже могут потерпеть неудачу. Рассмотрим процедуру поиска поломки отдельно для карбюратора и инжектора.

Карбюраторный двигатель ВАЗ не запускается

В таком случае нужно проверить:

• наличие всех технических жидкостей;
• заряд аккумулятора;
• состояние стартера;
• топливный насос и топливный фильтр;
• свеча, наличие искры;
• метки ремня ГРМ;
• состояние карбюратора.

Если стартер не вращает коленчатый вал, убедитесь, что аккумулятор заряжен. При повороте ключа требуется щелчок. Для этого на стартере должны быть установлены все разъемы. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Для проверки искры снимите со свечи высоковольтный провод, опустите его на землю и заведите автомобиль ключом.

Если искра не поступает на свечу зажигания ВАЗ 2109, проверьте, не получает ли трамблер (трамблер зажигания) «вспышку».Для этого отсоедините от него провод, поднесите к металлическому корпусу и запустите стартер. Наличие искры говорит о том, что проблема в трамблере. Проверяем его ползунок и зачищаем контакт провода.

При условии, что трамблер не «искрит», проводим диагностику системы зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображение мощности и работы переключателя и датчика Холла (датчик для определения момента возникновения искры) по включению светового индикатора.

Устройство подключается к разомкнутой цепи переключателя, разъем снимается с переключателя и подключается к разъему устройства. Другой разъем устройства ставим на выключатель. Когда стартер вращается, лампочка переключателя и лампочка датчика Холла должны мигать. Если лампа переключателя не загорается, ее необходимо заменить. Когда лампа датчика не горит, убедитесь, что ползунок распределителя вращается при работающем стартере. Если стартер вращается, а ползунок нет, ремень ГРМ порван.Если ползунок вращается и датчик выключен, датчик сломан.

При отсутствии инструментов разобрать распределитель вручную. Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все наблюдается, а искры нет? Заменить выключатель. Если в этом случае нет искры, катушка зажигания вышла из строя. Это редкое явление, но бывает.

Если искра на всех элементах, снимите крышку воздушного фильтра и попробуйте завести.Если машина заводится, значит, забит фильтр и нет подачи воздуха в карбюратор. Не хочет заводиться — снимаем фильтр и откручиваем шланг, ведущий от бензонасоса к карбюратору, и проверяем стартер.

Все равно не запускается? Откручиваем свечи. Если они залиты, просушите над огнем. Двигатель должен запускаться в 95% случаев.

В условиях мороза многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109. Запуск двигателя в теплое и холодное время года имеет свои особенности.За исключением полной неисправности двигателя, незначительные изменения происходят при низких температурах. В этом случае есть два типа двигателей — инжекторный и карбюраторный, свойства которых урезаны. Причины трудностей при запуске того или иного двигателя можно выяснить, но следует понимать их свойства.

Различают инжекторные и карбюраторные двигатели. Какой из них лучше всего работает в холодное время года? Конечно, инъекция. В старых моделях автомобилей устанавливают карбюратор, а в новых уже давно используется инжектор.Тем не менее, производительность карбюратора позволяет не заменять его на инжектор.

В карбюраторе отрегулируйте пусковое устройство. Запуск такого двигателя в холодную погоду имеет конкретный план — о сложном простыми словами:

Открыть капот и с помощью бензонасоса накачать топливо в карбюратор;

Попробуйте на несколько секунд включить дальний свет фар;

Выжать пару раз сцепление;

Затем — педаль газа и подождать примерно 15 секунд;

Вытяните рукоятку воздушной заслонки.

По каким причинам не запускается карбюратор на морозе

Карбюратор нуждается в чистке. Машина может остановиться без всасывания.

Кондиционер двигателя при минусовых температурах. Из-за изменения температуры на кулачках в распределителе появляется влага; при запуске двигателя распределитель не выдает мощность, которая должна идти на свечи для распределения горючей смеси.

Замерзание электролита в АКБ.

Масло моторное.

Прежде чем выяснять причину, обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно быть не только подходящим для двигателя, но и соответствовать определенным температурно-климатическим условиям. Минеральное масло быстрее замерзает в холодную погоду, поэтому его не рекомендуется использовать при минусовых температурах. Есть типы масел, такие как синтетические и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на положительные характеристики.Что касается зимы, то для таких условий идеально подходит полусинтетическое масло. Снижает вязкость металлических деталей, движущихся в холодную погоду.

Система впрыска имеет собственный электронный блок, который управляет двигателем. Ручная регулировка отсутствует, все управление находится в контроллере. Этим инжекторный двигатель отличается от карбюраторного. Однако есть и отрицательная особенность модернизированного двигателя, так как именно в морозы бензин может заливать свечи.

Если все в порядке, но машина снова глохнет, пора прогреть впускной коллектор горячей водой. Этот метод используют практически все водители.

Недостаточная интенсивность при проворачивании двигателя стартером также может привести к невозможности его запуска.

Итак, выделим причины, по которым инжекторный двигатель не запускается:

Недостаточная интенсивность прокрутки мотора.

Проблема с залитыми свечами.

Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного двигателя. Одни считают, что 8 клапанов — это устройство прошлого века, другие находят все больше и больше недостатков в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который в автомобиле ВАЗ-2109 имеет 16 клапанов, в оригинале не существует. Его действительно можно переделать самостоятельно, но машина создавалась с 8-клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно можно отремонтировать в домашних условиях, то ремонт инжекторного двигателя под силу только специалистам, имеющим определенное оборудование. В ситуациях, когда карбюратор или инжектор плохо заводится, владелец должен быть уверен в рабочих функциях двигателя, и только потом искать решения, опираясь на главную проблему низкой температуры.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, глохнет ли у него двигатель в самый неподходящий момент? Знакомая ситуация.Давайте сначала рассмотрим проблему с теоретической точки зрения. Для работы любого ДВС требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и если есть, то все нормально.
• Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также неисправен бензонасос, фильтр тонкой очистки, треснувшие шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер, предварительно открутив его (нужно очень осторожно повернуть обратно, чтобы не «выдергивать»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Мы откручиваем их все и проверяем на предмет нагара и / или остатков топлива. Если таковые имеются, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность взрывоопасных проводов

Проверяем провода, так как они тоже могут вызывать неисправности.Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

• Первый (он отмечен на крышке) идет с крайнего слева и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
• Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой самостоятельно.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все же добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без АКБ некуда, а вот «Жигули», если заводить с «толкателя» или толкать под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
• Выжимается сцепление и включается третья передача (поедет, конечно, любая передача, но для «холодного» старта лучше всего третья).
• Сцепление отпускается и когда по инерции ВАЗа колени проворачиваются, машина непременно заводится. Затем выжимается сцепление и выключается третья передача.

ВАЗ-2109 изначально оснащался карбюраторными двигателями, а затем инжекторными. Вне зависимости от того, какой двигатель на девятке, он не запустится при неисправной системе запуска, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой.Причинами такого положения вещей могут быть недостаточно заряженный аккумулятор АКБ , окисленные выводы как на выводах АКБ, так и на тяговом реле, у которых также могут сгореть внутренние контакты. Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, не позволяющей запускать двигатели карбюраторных и инжекторных девяток, будет выход из строя ремня ГРМ . .. Может просто сломаться или скорее порезаться зубья, а в случае ослабления натяжения ремня может проскочить пару зубцов на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания … Проверка этих систем обычно начинается с наличия искры на свечах зажигания.Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, необходимо будет проверить, не сломан ли бегунок трамблера на массу, не обгорели ли контакты крышки трамблера, не замерз ли угольный стержень, передающий напряжение на бегунок. Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.

При появлении искры на свечах зажигания придется проверить работу топливного насоса и карбюратора . .. Проверяем работу ТНВД, отсоединив топливопровод от карбюратора и подав топливо в ручном режиме. Если давления нет или оно слабое, значит, сломалась диафрагма топливного насоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает, а затем прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляется электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запустится, но для того, чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электрического топливного насоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.

Карбюратор 2109

не заводится. Почему машина не заводится? Не заводится карбюраторный двигатель ВАЗ

Пуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится форсунка «девятка». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен. В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-синего цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите неисправности в двигателе и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах.Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе из холостого хода в рабочий даже при незначительных нагрузках — это означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод.При заметном перерасходе топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке.Есть только одна хорошая новость. Я подскажу, что нужно сделать, но только если руки вырастут из нужного места :).

У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли в баке бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке.Если вы уверены, что бензин есть, идите и проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки.Так же проверяем со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор. Нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен топливный насос. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Мы смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином), чистить наждачной бумагой и протирать бесполезно. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания. Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, опалились контакты, поменять крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем собственно датчик. Собираем все в обратной последовательности с новыми запчастями.

Неправильное расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем цилиндр 2, цилиндр 4 и цилиндр 3 пойдут по часовой стрелке. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимаем и смотрим на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить.Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому). Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал что умел) перетащить сторонним мастерам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в правую часть карбюратора. Снимаем терминал.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой.Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце. Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом фактически нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье мы обсудим схему устранения неполадок.Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи.Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра.Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на сантиметр к земле и включите стартер.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя.Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера.Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок вращается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина — откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не поступает в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте патрубок подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, а при прижатии к карбюратору жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, откручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцы, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев.Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенными навыками и знаниями о системе запуска двигателя, то — да.

Лада не может заводиться иначе. Первый случай: плохо заводится в холодную погоду. Это подразумевает нечеткий запуск двигателя после долгой стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится в горячем состоянии. Кроме того, «девятка» выпускалась как с карбюраторными, так и с инжекторными двигателями. Различия в обнаружении разбивки между этими двумя единицами значительны. Давайте выясним, как искать причину выхода из строя обоих вариантов трансмиссии.

Различия между поломками карбюратора и форсунки

Распространены случаи отказа двигателя форсунки и карбюратора при запуске. Но теперь мы рассмотрим отличительные особенности такой неисправности, как «заглохший мотор». Различия в поиске поломки связаны с разным принципом работы двух систем.

ВАЗ 2109 имеет карбюратор — мотор приводится в движение за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется перепад давления.В этом случае для нормального запуска станка достаточно трех компонентов:

Стартер приводит во вращение коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) засасывается в полость цилиндра. Далее клапаны ДВС закрываются, происходит такт сжатия, по окончании которого на свече появляется искра и происходит воспламенение горючей смеси. Двигатель заводится.

А в случае форсунки, впрыск топлива и качество получаемой смеси контролируются и регулируются.Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Следовательно, нет необходимости создавать условия для всасывания воздуха и бензина.

Поломку в инжекторном ДВС кратко можно описать так: либо не образуется искра, либо доступ к цилиндрам для горючей смеси закрыт.

Кроме того, у инжектора ВАЗ 2109 множество датчиков, электронный блок управления и электрический топливный насос.Они тоже могут потерпеть неудачу. Рассмотрим процедуру поиска поломки отдельно для карбюратора и инжектора.

Карбюраторный двигатель ВАЗ не запускается

В таком случае нужно проверить:

• наличие всех технических жидкостей;
• заряд аккумулятора;
• состояние стартера;
• топливный насос и топливный фильтр;
• свеча, наличие искры;
• метки ремня ГРМ;
• состояние карбюратора.

Если стартер не вращает коленчатый вал, убедитесь, что аккумулятор заряжен.При повороте ключа требуется щелчок. Для этого на стартере должны быть установлены все разъемы. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Для проверки искры снимите со свечи высоковольтный провод, опустите его на землю и заведите автомобиль ключом.

Если искра не поступает на свечу зажигания ВАЗ 2109, проверьте, не получает ли трамблер (трамблер зажигания) «вспышку». Для этого отсоедините от него провод, поднесите к металлическому корпусу и запустите стартер.Наличие искры говорит о том, что проблема в трамблере. Проверяем его ползунок и зачищаем контакт провода.

При условии, что трамблер не «искрит», проводим диагностику системы зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображение мощности и работы переключателя и датчика Холла (датчик для определения момента возникновения искры) по включению светового индикатора.

Устройство подключается к разомкнутой цепи переключателя, разъем снимается с переключателя и подключается к разъему устройства.Другой разъем устройства ставим на выключатель. Когда стартер вращается, лампочка переключателя и лампочка датчика Холла должны мигать. Если лампа переключателя не загорается, ее необходимо заменить. Когда лампа датчика не горит, убедитесь, что ползунок распределителя вращается при работающем стартере. Если стартер вращается, а ползунок нет, ремень ГРМ порван. Если ползунок вращается и датчик выключен, датчик сломан.

При отсутствии инструментов разобрать распределитель вручную.Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все наблюдается, а искры нет? Заменить выключатель. Если в этом случае нет искры, катушка зажигания вышла из строя. Это редкое явление, но бывает.

Если искра на всех элементах, снимите крышку воздушного фильтра и попробуйте завести. Если машина заводится, значит, забит фильтр и нет подачи воздуха в карбюратор. Не хочет заводиться — снимаем фильтр и откручиваем шланг, ведущий от бензонасоса к карбюратору, и проверяем стартер.

Все равно не запускается? Откручиваем свечи. Если они залиты, просушите над огнем. Двигатель должен запускаться в 95% случаев.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, глохнет ли у него двигатель в самый неподходящий момент? Знакомая ситуация. Давайте сначала рассмотрим проблему с теоретической точки зрения.Для работы любого ДВС необходимы 3 фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру. Таким же методом проверяем наличие искры на центральном проводе и если есть, то все нормально.
• Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также неисправен бензонасос, фильтр тонкой очистки, треснувшие шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить.Также можно проверить и продуть жиклер, предварительно открутив его (повернуть обратно нужно очень осторожно, чтобы не «перетянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Все откручиваем и осматриваем на предмет нагара и / или остатков топлива. Если таковые имеются, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность взрывоопасных проводов

Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

• Первый (он отмечен на крышке) идет с крайнего слева и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
• Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ.Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой самостоятельно. Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все же нужно добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна.Современной иномарке без АКБ некуда, а вот Жигули, если их заводить с «толкателя» или толкать под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
• Выжимается сцепление и включается третья передача (поедет, конечно, любая передача, но для «холодного» старта лучше всего третья).
• Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. После выжимания сцепления и выключения третьей передачи.

Не горит зажигание ВАЗ 2109. Проблемы со спидометром

Замок зажигания ВАЗ 2108 2109 21099 старой и новой конструкции:
— старый четырехпозиционный, реле и длинный ключ,
— новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа повернуть руль не получится, даже если завести машину в обход электрической части замка. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всех электриков):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутите пластиковую накладку замка зажигания отверткой.Снимаем это.

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится замком зажигания нового типа, то потребуется немного переделать проводку.

Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, прикрепленную к рулю.

Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для того, чтобы в случае подозрения проверить исправность работы замка, нужна диаграмма, показывающая, какие контакты замыкаются между собой при разных положениях ключа в замок зажигания.

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — к стартеру,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания,
Белый — включить реле зажигания,
Черный, синий — другие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен звонить другим. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и по сине-черному проводу подается питание на систему зажигания ВАЗ 2108 2109 21099.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается +12 В.
Белый закрывается коричневым, розовым с красным и черным.
Ключевое положение «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальнего света фар.
Коричневый закрывается черным, розовый с черным.
Типичный пример неисправности контактной группы: машина не заводится. Вы включаете стартер. Начинаешь грешить на выключатель, датчик Холла. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть от замка зажигания ВАЗ 2108 2109 21099 питание на систему зажигания не поступает.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не произойдет, то хоть отдельные потребители не пойдут, максимум машина не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
При отсутствии тестера можно использовать контрольную лампу (лампа 12 В с припаянными проводами).

Подготовительные работы

— снимаем нижнюю часть пластиковой крышки рулевой колонки, чтобы облегчить доступ к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— найти и отсоединить разъем выключателя зажигания под панелью приборов;

— по части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания на имеющиеся 3 положения. Пользуемся тестером в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой. Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не загорается.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания — 0 (выкл.).
Активные контакты 30 и 30/1

Выводы в блоке коричневых и розовых проводов.

2. Положение ключа в замке зажигания — 1 (зажигание).
Контакты под напряжением — 30 и INT (внешнее освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворота, фонарь заднего хода, приборы управления), 30-15 / 2 (ближний и дальний свет фар.Противотуманная фара, дворники, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи, перечисленные в п. 2).Контакт «П» до 1988 года использовался для включения габаритного света.

Выводит в колодку черный и розовый провода от замка зажигания.

На ВАЗ 2109 неисправности электрики со временем возникают. С этими проблемами должен уметь справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранил неисправности на ВАЗ 21093і, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с общих сведений … Следует знать, что на автомобиле ВАЗ 2109 есть два источника питания — аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не подает ток

Примечание. Каждый водитель должен знать, что если на приборной панели горит красная лампа зарядки, значит, заряд от генератора в бортовую сеть не поступает, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае вы можете подъехать к дому без генератора, но машину уже нельзя выключить и вам придется ехать без остановки.

Заказ на работу

Итак:

• В первую очередь нужно проверить, стоит ли он на месте. Бывает, что обламывается.
• Если ремень на месте в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание на то, насколько ремень изогнут. 10-15 мм — это норма.
• Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к корпусу. Затем вставляем монтировку между генератором и блоком двигателя. Рычажным методом перемещаем генератор и затягиваем гайку крепления.

• Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то заменяем на новый (подробнее о предохранителях ниже).

• Запустим блок питания и проверим, гаснет ли лампа зарядки аккумулятора. Если погаснет, значит все сделано правильно.
• Если не гаснет, то нужно проверить кабель, идущий от генератора к АКБ (плюсовой).Проблемы могут быть в нем.

Примечание. От аккумуляторной батареи идет два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

• Проверяем целостность этого провода. Может это отрезано что ли.
• Также необходимо внимательно проверить контакты, которые со временем могли окислиться.
• Все эти неисправности, если обнаруживаются, исправляются. Запускаем двигатель и смотрим, появилась ли зарядка.
• Если да, то добрый день!

Если опять нет зарядки, то нужно проверить сам генератор (см. ). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультации. Как уже говорилось, попасть в сервис или собственный гараж можно с поврежденным генератором. Чтобы минимизировать потребление тока аккумулятора, в этот момент необходимо обязательно выключить все устройства, такие как автомагнитола, ненужные осветительные приборы, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист опытный, то ему могут посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в указанных пределах, даже если скорость и нагрузка изменяются. Возможно, что «сработало» и генератор не работает должным образом.
На машине:

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Мы должны измерить напряжение после некоторой работы двигателя на средних оборотах.
• Измеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать / четырнадцать В.
• В противном случае, если значение будет ниже или выше, потребуется замена регулятора.

Проверка регулятора в разобранном виде:

• Демонтируем регулятор.
• Проверяем по схеме.

Примечание. Если регулятор на ВАЗ 2109, выпущенный до 1996 года, то лучше проверить его в сборе с щеткодержателем.Это позволит сразу обнаружить обрывы выводов щеток и плохой контакт между концами регулятора.

• Включаем контрольную лампу между щетками.
• Подаем ток на клеммы C и B и корпус регулятора напряжением 12 В.
• Потом выводим ток, напряжение уже 15 В.
• При неисправности регулятора лампа не должна загораться при напряжении 15 В и гореть при напряжении 12 В.
• Если он горит в обоих случаях, то неисправен регулятор и даже можно точно определить, что в нем поломка.
• Если лампа не загорается в обоих случаях, в регуляторе есть обрыв.

Автоматические выключатели

Стража — это и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или других проблем с электричеством при повторном сгорании.
А проблемы с электрикой нельзя отложить на второй план, так как это грозит возгоранием всей электропроводки и возгоранием.

Примечание. Помните, что заменять поврежденный предохранитель на новый с более высоким номиналом категорически запрещено.Совет. Чтобы упростить поиск и устранение неисправностей, мы рекомендуем использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной особенностью новинки является использование предохранителя нового типа.
Вместо цилиндрических предохранителей (как на старом блоке) здесь применены лезвия ножей. Кроме того, в таком блоке используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители обозначаются сокращенно буквой P, если монтажный блок старая модель, и буквой P, если новая.
Итак:

• 1 и 2 П на 8 А (в старом блоке) и 8/9 П на 7,5 А (в новом блоке) — отвечают за противотуманные фары.
• П № 3 на 8А и П1 на 10А — отвечают за очистители, реле и клапан переключения фар.
• Р4 на 16А и Р7 на 30А — отвечают за очистители фар, электродвигатель мотора печки, мотор-редуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. Д.
• Р5 на 8А и Р16 на 15А — отвечают за поворотники, реле аварийного света, задние фонари, за индикаторы температуры ОН и уровня топлива и т. Д.
• P6 с 8A и P3 с 10A — задние фонари, стоп-сигналы и освещение салона.
• P6 и P6 s 30A — отвечают за передние электрические стеклоподъемники.
• P7 и P10 с 7,5А — отвечают за освещение номерного знака.
• P8 на 16A и P5 на 20A — отвечают за звуковой сигнал и различные реле.
• P9 на 8A и P10 на 7,5A — в ответ на левый боковой маркер и левую заднюю фару.

• P10 на 8А и P11 на 7,5А — в ответ на правую фару-габаритную и правую заднюю фару.
• P11 с 8A и P2 с 10A — отвечают за поворотники и аварийные огни.
• P12 на 16A и P4 на 20A — для обогревателя заднего стекла, прикуривателя и розетки.
• P13 и P14 с 8A и P15 / P14 с 7.5А отвечают за осветители / дальний свет.
• P15 / P16 с 8A и P13 / P12 с 7,5A — отвечает за осветители / ближний свет.

Неисправности электрооборудования ВАЗ 2109 и их устранение

Частая проблема, связанная с ВАЗ 2109 с электрикой — это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто серия сигнальных ламп.

Учитывать неисправности.

Указатели

• Если не работает датчик температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
• Лечение: обзвон всей цепи и проверка предохранителей. Если не поможет, то проверка работоспособности приборов и датчиков с последующей их заменой.

Топливный бак стрелка

• Еще бывает, что вы только что заправились на заправке, но стрелка указателя возвращается в начало шкалы.
• Проверить, не был ли сбит ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (ограничитель).
• Снимаем датчик и заново настраиваем.
• Если эта самая стрелка постоянно скачет и в конце падает до нуля, проблема в слабом контакте резистора. Здесь может быть другая причина: обрыв цепи в резисторе.
• Лечение: заменить регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки.Причина может заключаться в коротком замыкании самого датчика или его гибкой шины.
• Лечение: разобрать регулятор, расправить шину и устранить короткое замыкание.

Контрольные лампы

• Если контрольные лампы на панели приборов не работают, значит, они перегорели или слабо работают в патронах.
• Лечение: заменены лампы или подтянуты их контакты.
• Возможно, окислились контакты. В этом случае нужно их тщательно очистить.

Проблемы со спидометром

• Не менее частая неисправность, подразумевающая следующую операцию: замену кабеля.
• Перед заменой рекомендуется проверить затяжку гаек проушин.
• Еще бывает, что при работе спидометра слышен шум. В этом случае, скорее всего, деформируется гибкий вал.

На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать законченным делом.Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять подобные проблемы самостоятельно, вы сможете неплохо сэкономить семейный бюджет, ведь стоимость подобных услуг среди автоэлектриков в наши дни непомерно высока.

Легковой автомобиль ВАЗ-2109 производился в России 19 лет (1987-2006), как карбюраторный, так и инжекторный (ВАЗ-2111-80 (1.5и 8В), ВАЗ-11183-20 ​​(1.6и 8В)). Признаками неисправности в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. При этом теряется часть мощности или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запустить двигатель стало невозможно.

Поиск неисправностей в системе зажигания обычно начинается с проверки наличия искры на свечах зажигания, которая должна быть мощной, непрерывной, а ее цвет — сине-оранжевым.Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить с высоковольтного провода катушки зажигания, идущего к центральному выводу распределителя. Если на нем есть напряжение, значит, цепь низкого напряжения и сама катушка зажигания исправны. Затем необходимо проверить бегунок и крышку трамблера.

Их можно проткнуть до земли, к тому же в бегунке может выгореть сопротивление, а на контактах крышки трамблера может появиться коррозия.Кроме того, износ или замерзание угольного стержня, через который напряжение передается от провода катушки зажигания к токопроводящей пластине рабочего колеса, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу переключателя и самой катушки зажигания, заменив ее на известные исправные устройства.

Так как на панели приборов «девятки» стоит вольтметр, состояние переключателя можно определить по движению его стрелки в момент включения зажигания.Если он без промедления переместится из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что переключатель неисправен. Если замена переключателя не дала результата, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Неисправность высоковольтных проводов будет хорошо видна в темноте, если открыть капот ВАЗ-2109 при работающем двигателе, так как при обрыве проводов они начинают светиться.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление.Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь практически вся имеющаяся техника связана с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что выключатель зажигания действительно не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
• Рекомендуется проверять все положения замка. Если есть отклонения от нормы — проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано. Блокировка на рабочем рулевом колесе должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку.Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок заклинило. Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером.В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинивает.

• Замок со временем изнашивается, и это ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если это не сработает, придется полностью заменить его (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Отсоедините две части зажима, чтобы они разъединились;
• Личинка может быть изменена уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом необходимо стучать по замку молотком.

• Если не удается вытащить личинку после снятия бокового штифта, можно попробовать просверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
• Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то вынимаем его из-под панели;
• Отсоединить контактный разъем;
• Так же снимаем заземляющий провод;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед отключением контактов нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять.
