Регулировка сцепления Ваз 2109 — Лада мастер

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Содержание:

1. Регулировка сцепления ВАЗ 2109
2. Когда регулировать сцепление на ВАЗ 2109
3. Неисправности привода сцепления ВАЗ 2109
4. Обслуживание привода сцепления

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

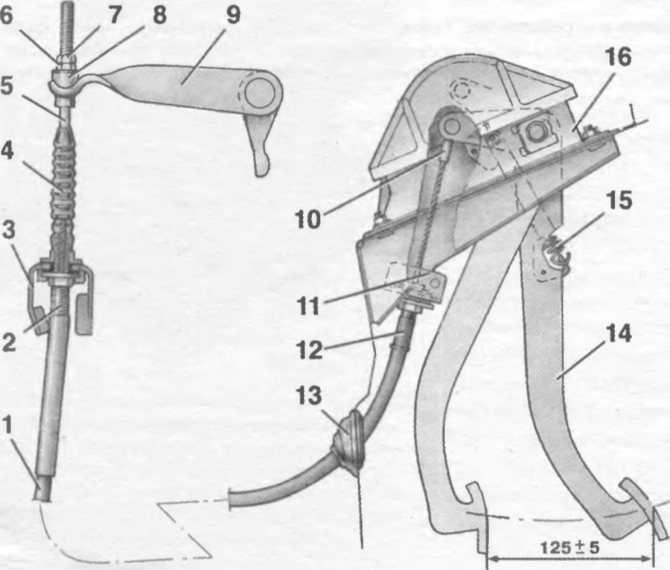

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2.  Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
3.  Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.

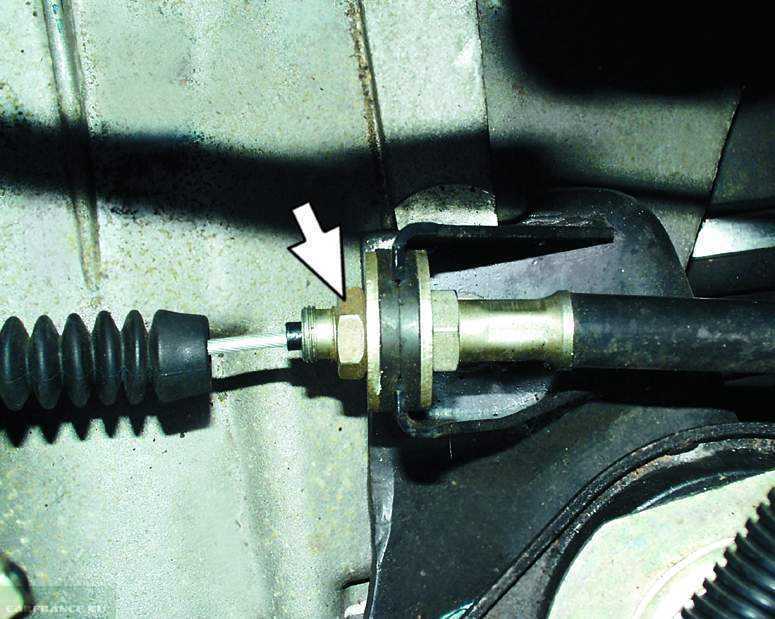

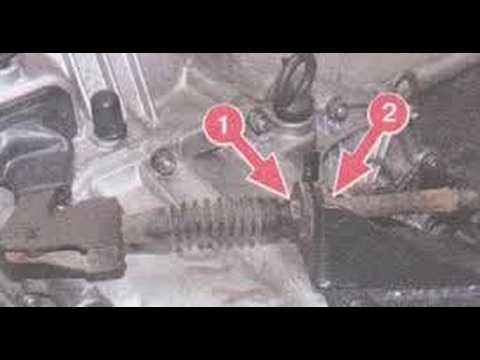

4.  Отворачиваем контргайку. Она находится ближе к концу троса.

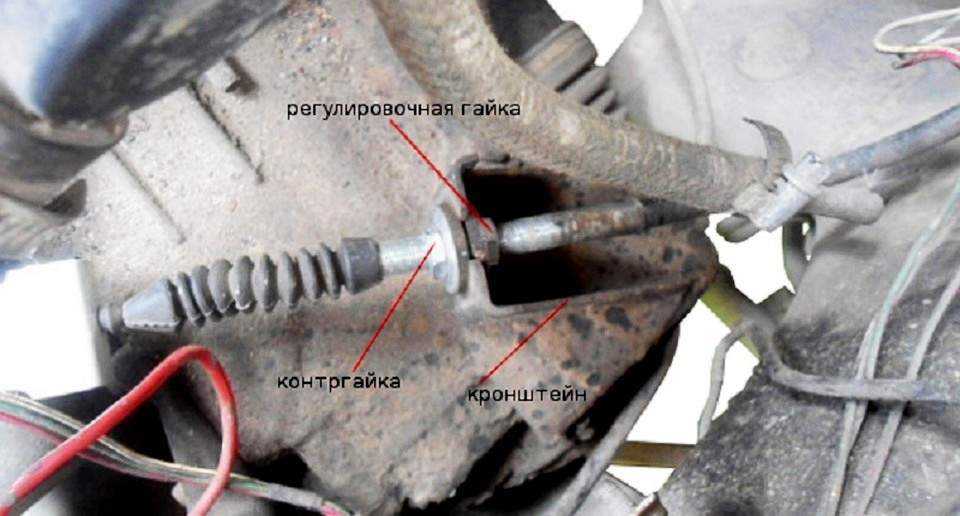

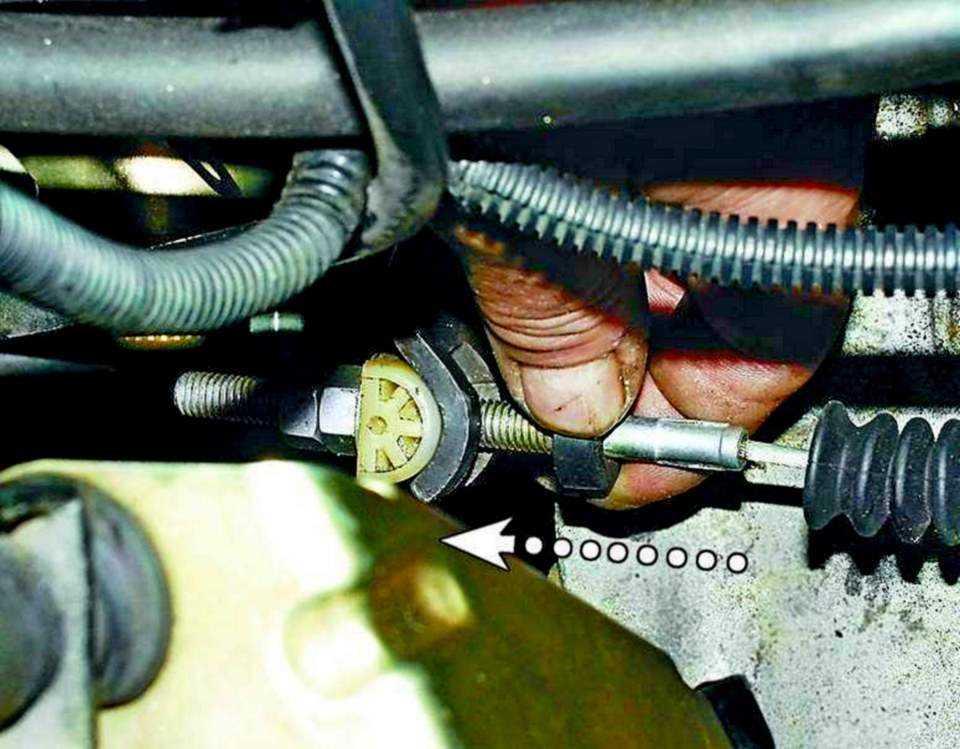

5.  Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7.  Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными. Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос. Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества. Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса.

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Читайте также Ваз 2107 — регулировка сцепления

Регулировка сцепления ВАЗ 2109 своими руками

Сцепление транспортного средства играет важную связующую роль между трансмиссией и силовой установкой автомобиля. Иногда этот агрегат требует проведения профилактических мероприятий, поэтому регулировка сцепления ВАЗ 2109, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма.

К таким неисправностям относятся:

• регулировка педали сцепления;
• регулировка троса сцепления;
• регулировка педали по высоте;
• регулировка муфты сцепления.

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

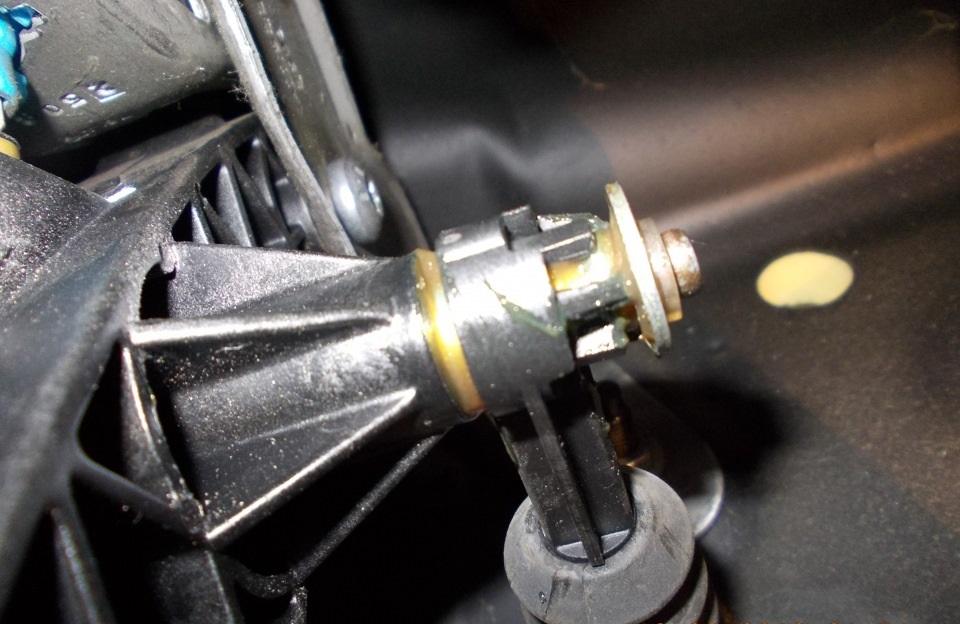

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Такая технологическая операция, как регулировка троса сцепления, считается несложной, и провести ее можно самостоятельно. Рекомендуется применять для установки на автомобиль трос сцепления с кодом по номенклатуре 2109-1602210. Для проведения такой ремонтной операции, как регулировка тросика сцепления ВАЗ 2109, потребуется набор гаечных ключей и новый трос, который может пригодиться в случае замены использованного изделия.

Последовательность операций:

1. Проверяем трос на натяжение и при необходимости с помощью 2 гаечных ключей «на 17» регулируем трос с необходимой степенью натяжения, работая с 2 гайками. Для полного демонтажа троса полностью снимаем гаечный крепеж.
2. Снимаем трос от МКПП.

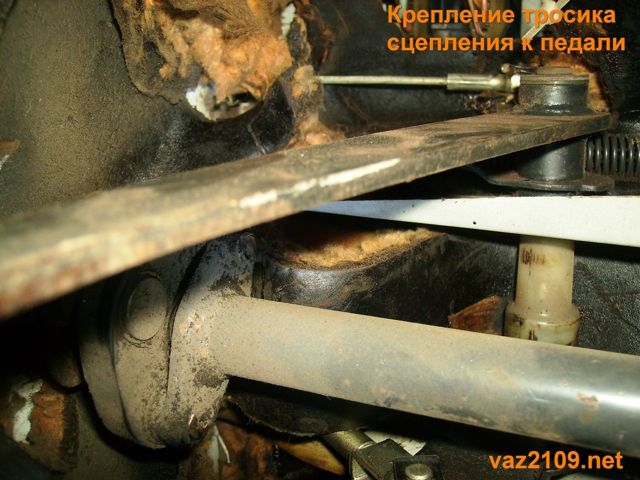

3. Снимаем трос от педали.
4. Вынимаем трос из подкапотного пространства.

Важно: при регулировке тросика сцепления ВАЗ 2109 педаль должна быть средней степени упругости.

Регулировка хода педали сцепления, регулировка педали сцепления ВАЗ своими руками. Как отрегулировать ход педали сцепления на ВАЗ. Самостоятельно отрегулируйте ход педали сцепления на автомобиле ВАЗ.

В процессе эксплуатации автомобиля иногда возникает необходимость регулировки привода сцепления. Это связано с тем, что постепенно ход педали изменяется из-за естественного износа трущихся элементов сцепления (поверхности маховика, ведущего и ведомого дисков) или натяжения его троса.

Необходимость регулировки привода сцепления может появиться в результате предыдущей неправильной регулировки. В любом случае ход сцепления необходимо отрегулировать, и совсем необязательно обращаться к специалистам – эту процедуру можно выполнить самостоятельно, обладая определенными знаниями и минимальным набором инструментов.

Об этом далее в статье.

Сцепление что это такое и как оно работает

Представьте себе автомобиль, в котором двигатель напрямую соединен с коробкой передач. Думаешь, взял машину и поехал? Нет. Автомобиль начнет задевать за кулисы, переключение передач будет невозможно, а при остановке двигателя придется топить напрочь. После такой езды коробка прослужит не более трех дней, а ресурс силового агрегата в результате перегрузок сократится в несколько раз. Избежать таких последствий помогает сцепление.

Его назначение — плавно присоединить маховик двигателя к первичному редуктору при движении с места и при переключении передач. Другими словами, сцепление представляет собой переключатель крутящего момента.

Как работает сцепление? В настоящее время наиболее распространено постоянно включенное сухое неразъемное сцепление. Принцип его работы заключается в плотном сжатии между поверхностями маховика, прижимной поверхностью «корзины» и накладками диска сцепления.

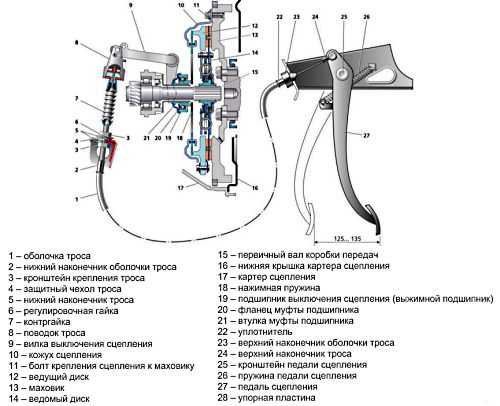

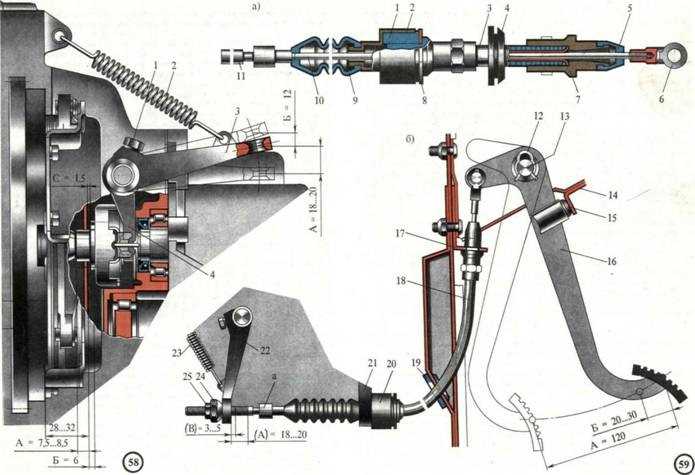

Устройство сцепления ВАЗ

Основными узлами сцепления на автомобиле ВАЗ являются:

1. Вилка для выключения.
2. Маховик.
3. Ведомые и толкающие диски.
4. Корпус.
5. Картер.
6. Выжимной подшипник.
7. Тросовые поводки.

Признаки необходимости регулировки сцепления

Наиболее явными признаками, говорящими о необходимости выполнения регулировки сцепления, являются посторонние звуки, появляющиеся при выжиме педалей, проблемы с коробкой передач, частичное включение сцепления, плохая тяга и так далее. Зачастую исправить ситуацию можно регулировкой педали.

Сцепление не работает так как влияет на автомобиль

Большой ход педали влечет за собой то, что сцепление выключается лишь частично, а диск сцепления в любом случае соприкасается с маховиком силового агрегата. Малый ход педали не полностью включает ведомый диск и происходит проскальзывание, то есть потеря крутящего момента.

Ход педалей, какой ход педали считается нормой

В идеале педаль должна быть 160 миллиметров. При наличии отклонений от нормы необходимо отрегулировать сцепление.

Как измерить ход педали автомобиля

Ход педали можно измерить обычным правилом или рулеткой. Измерять пол необходимо от пола до верхних накладок педали.

Регулировка хода педали сцепления автомобиля ВАЗ (пошаговая инструкция)

инструменты, приспособления, расходные материалы

Для регулировки сцепления на автомобилях ВАЗ потребуются такие инструменты:

1. Роговые ключи на 17 миллиметров (2 шт.).
2. Рулетка или линейка.

подготовительные работы

1. Починить машину (внизу под колесами упоры).
2. Снять АКБ (стрелять нельзя, однако удобнее проводить работы с проложенным аккумулятором).
3. Несколько раз нажмите на педаль сцепления.

проверка рабочего хода

1. Перед проверкой рабочего хода сдвиньте коврик, который находится на полу автомобиля, для более точных показаний.
2. Измерьте рулеткой или линейкой расстояние от пола автомобиля до нижнего края педали. Она должна быть около 18-20 сантиметров.

3. Нажмите рукой на педаль сцепления до упора и измерьте расстояние от пола до нижнего края педали. Должно получиться 6-7 сантиметров.

4. Тогда надо из 18-20 убавок 6-7, получается 13-14 сантиметров, что является нормой. Если ход педали отличается в меньшую или большую сторону, отрегулируйте привод сцепления.

регулировка привода сцепления

1. Регулировочная гайка привода находится в моторном отсеке на оболочке троса привода, которая вставляется в специальный кронштейн, который фиксируется на КАТЕР КАРТЕР. Загрузка, расположенная там же, предохраняет ее от проворачивания.

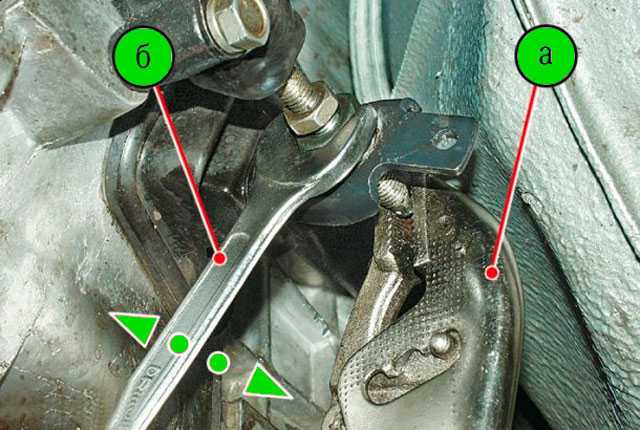

2. Удерживая регулировочную гайку одним ключом на 17 миллиметров, с помощью другого ключа отпустите контргайку на несколько оборотов.

3. Вращать регулировочную гайку против часовой стрелки одним ключом, другим удерживая контргайку — для уменьшения хода педали сцепления (педаль опустится) или по стрелке по часовой стрелке для увеличения ее хода (педаль поднимется).

4. Затяните контргайку.
5. Несколько раз нажмите на педаль сцепления и проверьте еще раз. Если полученные данные не ставятся в норме, необходимо настроить еще раз.
6. По окончании регулировки затяните контргайку.

Наконечники Prof.

При правильной регулировке сцепления его педаль должна находиться примерно на одном уровне с педалью тормоза.

Сопутствующие материалы
