Схема включения противотуманного света в задних фонарях 2108, 2109, 21099

Конструктивно, на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях в стандартном исполнении лампы противотуманного света (21Вт) имеются только в задних фонарях. Они используются как дополнительное освещение в ненастную погоду к габаритным огням.

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722, до 1998 г.в., «низкая» панель приборов

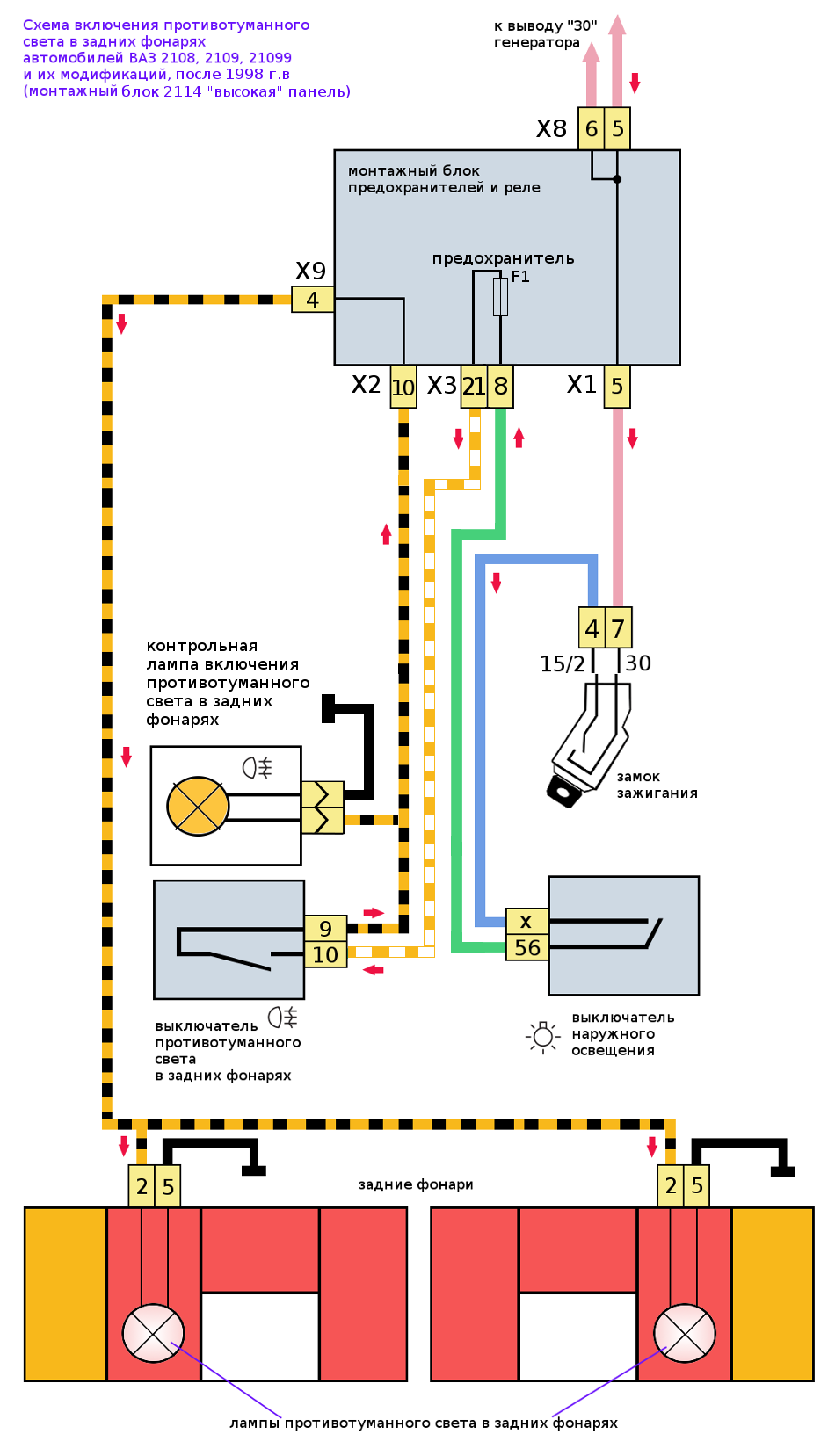

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114, после 1998 г.в., «высокая» панель приборов

Особенности схемы включения противотуманного света

— Напряжение к лампам противотуманного света поступает с вывода «30» генератора после поворота ключа в замке зажигания в положение «│» (зажигание) – замыкаются его контакты «30» и 15/2. Далее через выключатель наружного освещения (второе положение клавиши, включающее ближний свет фар), предохранитель, выключатель противотуманного света на панели приборов, контрольную лампу на щитке приборов, монтажный блок к лампам противотуманного света в задних фонарях автомобиля.

— О включении противотуманного света сигнализирует контрольная лампа на щитке приборов («низкая панель») или лампа на клавише выключателя противотуманного света («высокая» панель).

— На автомобилях до 1986 года выпуска электрическая цепь противотуманного света защищалась предохранителем «15» монтажного блока. После 1986 года применяется отдельно вынесенный предохранитель (8А), расположенный в пластмассовом корпусе в жгуте проводов около выключетеля противотуманного света.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 предусмотрена возможность установки дополнительных противотуманных фар (в некоторых комплектациях ПТФ установлены на заводе). Напряжение к противотуманным фарам будет подаваться через реле (типа 113.3747) в монтажном блоке реле и предохранителей. Включаются дополнительно установленные противотуманные фары после включения клавиши наружного освещения специальной отдельной клавишей установленной на панели приборов. Подробнее: «Схема включения противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

— Если противотуманный свет в задних фонарях не включается, см. «Не работает противотуманный свет в задних фонарях автомобилей ВАЗ 2108, 2109, 21099».

Еще электрические схемы для задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Схема включения габаритных огней на автомобилях ВАЗ 2108, 2109, 21099

— Схема включения стоп-сигналов в задних фонарях автомобилей ВАЗ 2108, 2109, 21099

— Схема включения света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099

— Схема включения указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

Схема подключения задних фонарей ваз 2109.

Меню

• Коммунальная
• Лесозаготовительная
• Самосвал
• Культиватор
• Сельскохозяйственная

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Содержание

[ Раскрыть]

[ Скрыть]

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
4. Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.
Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

 Загрузка …

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Провода задних фонарей автомобиля ВАЗ 2115

Задние фонари автомобиля ВАЗ 2115 двухсекционные.

В основной секции каждого заднего фонаря, установленной на кузове, расположены лампа указателя поворота, стоп-сигнал, лампа габаритного света. В дополнительной секции на крышке багажника имеются лампа света заднего хода и лампа противотуманного света.

К плате каждой секции фонаря присоединена соединительная колодка (фишка) жгута проводов. Далее схема проводов задних фонарей автомобиля ВАЗ 2115.

Схема проводов задних фонарей автомобиля ВАЗ 2115

Описание схемы

— Жгут проводов к задним фонарям идет через весь кузов автомобиля ВАЗ 2115, с левой (водительской) стороны от колодки (фишки) Х9 до багажника.

— «Масса» у всех задних фонарей общая — черный провод, закрепленный на кузове автомобиля.

— «Плюс» подается на лампы левого фонаря при включении выключателей и переключателей на приборной панели, а затем параллельно на правый.

Примечания и дополнения

— У каждой лампы задних фонарей автомобиля ВАЗ 2115 своя схема подключения, которая рассматривается в отдельной статье на сайте.

Еще статьи по электрооборудованию автомобилей ВАЗ 2115

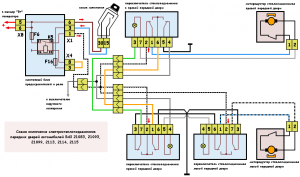

Схема подключения электростеклоподъемников ВАЗ 21083, 21093, 21099, 2113, 2114, 2115 Схема подключения генератора 9402.3701 автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест ремонт авто

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099
