Схема электрооборудования автомобиля Лада Самара

Представляем принципиальные схемы электрооборудования на ВАЗ 2109 1987+ г.в. Переднеприводный ВАЗ-2109 начали продавать с 1987 года. А более удачную модификацию «девятки» ВАЗ-21093 выпустили в 1990-м году, естественно, с повышением цены по сравнению с 2109. Новое решение передней части с коротким крылом и отдельным сегментом передка и радиатора было выполнено в связи с унификацией с седаном ВАЗ-21099, на котором устанавливали «длинные» крылья. Салон идентичен другим моделям «Спутника». С начала 90-х автомобили в комплектации «Люкс» оснащают иной, более современной панелью приборов с тахометром и маршрутным компьютером. Применяемая гамма двигателей пополнилась мотором с системой распределенного впрыска топлива, обеспечивающим повышение динамических свойств и улучшения топливной экономичности. На часть выпуска автомобилей предусмотрена установка противоугонной системы. Дополнительные удобства создают осуществляемые с места водителя электроблокировка дверей и электроуправление стеклоподъемниками.

Бортовая система контроля напоминает о непристегнутых ремнях безопасности, неполном закрытии дверей, оставленном ключе зажигания и работоспособности отдельных узлов.

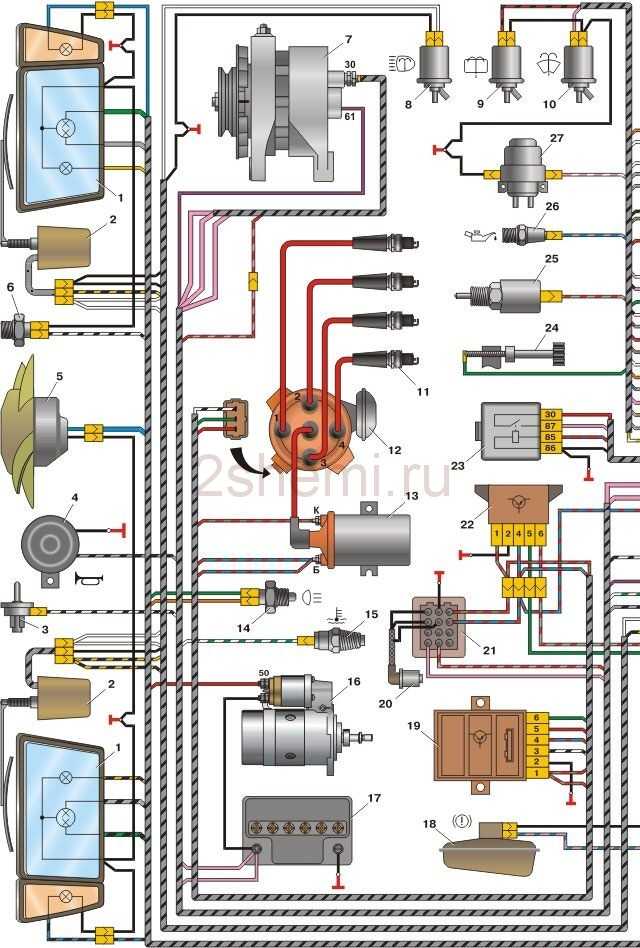

Электросхема оборудования на Лада Самара

1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
2 — электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
3 – выключатель подкапотной лампы 33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
5 — электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
7 – генератор 37 – монтажный блок
8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов

10 — электромагнитный клапан включения омыва ветрового стекла 39 — выключатель контрольной лампы стояночного тормоза
11 – свечи зажигания 40 – выключатель стоп-сигнала
12 – датчик–распределитель зажигания 41 – подрулевой переключатель
13 – катушка зажигания 42 – выключатель наружного освещения
14 – выключатель света заднего хода 43 – выключатель аварийной сигнализации
15 — датчик указателя температуры охлаждающей жидкости 44 — выключатель заднего противотуманного света
16 – стартер 45 — предохранитель цепи противотуманного света
17 – аккумуляторная батарея 46 – выключатель обогрева заднего стекла
18 – датчик уровня тормозной жидкости 47 – боковые указатели поворота
19 – коммутатор 48 – плафон
20 – датчик верхней мертвой точки 1-го цилиндра 49 — разъем для подключения к плафону индивидуального освещения
21 – колодка диагностики 50 – выключатели плафона на стойках дверей
22 — блок управления электромагнитным клапаном карбюратора 51 – реле зажигания
23 – реле включения стартера 52 – выключатель зажигания
24 – концевой выключатель карбюратора 53 – комбинация приборов
25 – электромагнитный клапан карбюратора 54 — выключатель контрольной лампы воздушной заслонки карбюратора
26 – датчик контрольной лампы давления масла 55 – задние фонари
27 – электродвигатель омывателя стекол 56 – датчик указателя уровня и резерва топлива
28 – электродвигатель вентилятора отопителя 57 – элемент обогрева заднего стекла
29 — дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя

Схема электропроводки автомобиля ВАЗ 2114

Главная » ВАЗ 2114 » Электрооборудование

Автор Александр Мариков На чтение 3 мин. Опубликовано 08.10.2021

Автомобиль ВАЗ 2114 разработан на основании модели ВАЗ 21093 и является усовершенствованной версией. Отмечается появление обновленных моделей панели приборов, отопительной системы, стеклоподъемников, руля и регулируемой рулевой колонки. Коснулись улучшения и электрической части машины, проводки в частности.

Компоненты электропроводки

Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

Полная схема с электроникой в ВАЗ 2114

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электромотор вентилятора в системе охлаждения двигателя.
• Колодка, подключаемая к группе проводки зажигательной системы.
• Включатель подкапотной лампочки.
• Штекер-подключатель электродвигателя заднего дворника.
• Устройства.
• Колодка присоединения сигнала авто.
• Электромотор лобовых дворников.
• Корпус сигнального громкоговорящего устройства (СГУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима колодки переднего тормоза.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Устройство включения фар заднего хода.
• Индикатор контрольной лампочки смазки давления.
• Корпус моторедуктора лобового стеклоочистителя.
• Корпус лампочки под капотом.
• Индикатор температуры охладительной жидкости мотора.
• Аккумулятор.
• Корпус реле противотуманных фар авто.
• Индикатор уровня охладительной жидкости.
• Проводка датчика тормозной жидкости,

Предохранители

Вспомогательная схема с предохранителями ВАЗ 2114

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.
