Не заводиться инжектор 1.5 ВАЗ 2108 — 2115 и калина?просмотров 26 811 Google+

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

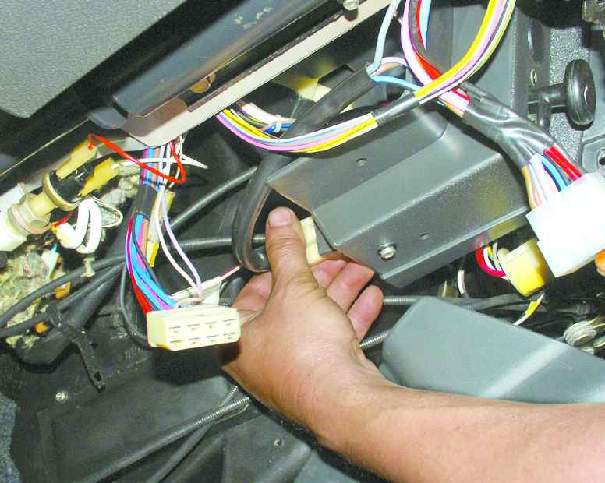

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой.

при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

Поверка работы MAIN RELAY (главное реле)

ВАЗ 21099 | Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборов со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека

L1	Световая сигнализация
L2	Задняя противотуманная фара
L3	Реле времени (в автомобилях с автоматической коробкой передач)
L4	Топливный насос, кондиционер или вентилятор системы охлаждения
L5	Противоугонная предупредительная сигнализация
М1	Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска
М2	Самоблокирующее реле или топливные форсунки системы впрыска
М3	Обогрев ветрового стекла
М4	Реле времени обогрева ветрового стекла
М5	Вентилятор системы охлаждения
М6	Блокировка насоса
М7	Главное реле противоблокировочного устройства
М8	Электронные модули противоблокировочного устройства
М9	Регулировка дорожного просвета
М10	Контроль холостого хода или кондиционер
N1	Сигнализатор выхода из строя ламп накаливания
Р1	Тормозная система с ABS
Р2	Блок управления системой впрыска топлива
R1	Автоматическое поддержание скорости автомобиля
R2	Предупредительная сигнализация
R3	Сиденья
S1	Управление свечами накаливания дизельного двигателя

Предохранители

№	Ток, А	Защищаемая цепь
1	20	Левые дальний свет и дополнительная фара
2	20	Правые дальний свет и дополнительная фара
3	10	Левый ближний свет
4	10	Правый ближний свет и корректор фар
5	10	Левый габаритный свет
6	10	Правый габаритный свет
7	15	Освещение салона и номерного знака
8	15	Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета
9	30	Стеклоочиститель фар, замок задней двери
10	20	Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы
11	30	Топливный насос системы впрыска топлива или кондиционер
12	10	Аварийная световая сигнализация
13	30	Обогрев сидений, прикуриватель
14	30	Звуковой сигнал
15	30	Стеклоочистители, стеклоомыватели
16	30	Обогреватели заднего стекла и сидений
17	20	Противотуманные фары
18	30	Вентилятор системы отопления
19	–	Резервный
20	15	Указатели поворотов, противотуманные задние фонари
21	15	Стоп-сигналы
22	10	Приборы и контроль
23	30	Стеклоподъемник передних дверей и электролюк
24	30	Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I	Цепь зажигания
№ II	Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением
№ III	Стеклоподъемники и электролюк
№ IV	Резервное или контрольной лампочки непристегнутых ремней безопасности
№ V	Программатор режима работы стеклоочистителя ветрового стекла
№ VI	Программатор режима работы стеклоочистителя заднего стекла
№ VII	Стеклоомыватели фар
№ VIII	Временный выключатель освещения салона автомобиля
№ IX	Регулировка сидений
№ X	Фары
№ XI	Вспомогательное реле режима работы двигателя
№ XII	Реле блокировки стартера
А	Резерв
В	Радиоприемник
С	Звуковой сигнал
D	Замок задней двери
Е	Резерв
F	Ближний свет фар
G	Обогреватели сидений
H	Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет	Ток, А	Защищаемая цепь
Черный	20	Топливный насос системы впрыска топлива
Розовый	30	Вентилятор системы охлаждения
Желтый	20	Система ABS
Зеленый	30	Насос системы ABS
Коричневый	30	Обогрев левой стороны ветрового стекла
Коричневый	30	Обогрев правой стороны ветрового стекла
Серый	20	Регулировка переднего сиденья
Оранжевый	20	Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей, 4 – дополнительный блок реле в моторном отсеке

Главный блок предохранителей и реле

Предохранители

№	Ток, А	Защищаемая цепь
1	15	Противотуманные фары
2	5	Габаритный свет левый и освещение номерного знака
3	10	Переключатель света
4	10	Правый габаритный свет и корректор света фар
5	10	Левый ближний свет
6	30	Регулировка сидений
7	25	Стеклоочистители и стеклоомыватели
8	5	Радиоприемник
9	15	Звуковой сигнал
10	15	Дальний свет левый
11	15	Дальний свет правый
12	5	Габаритный свет левый
13	20	Замок зажигания
14	20	Вентилятор системы отопления
15	10	Задний противотуманный фонарь
16	20	Обогреватели сидений
17	20	Прикуриватель
18	–	Резервный
19	15	Омыватели фар
20	20	Обогреватель заднего стекла
21	10	Зеркало заднего вида с электрообогревом
22	10	Противоугонная сигнализация
23	10	Освещение комбинации приборов
24	15	Центральный замок и освещение салона
25	25	Электролюк
26	30	Электростеклоподъемник передних дверей
27	10	Стоп-сигнал
28	30	Электростеклоподъемник задних дверей
29	10	Указатели поворотов и фонари заднего хода

Реле

R1	Стеклоочиститель задний
R2	Программатор режима работы стеклоочистителя ветрового стекла
R3	Ближний свет
R4	Обогреватель заднего стекла
R5	Временного выключателя освещения салона автомобиля
R6	Дальний свет
R7	Резерв
R8	Омыватель фар
R9	Противотуманные фары
R10	Звуковой сигнал
R11	Реле блокировки стартера у автомобилей с автоматической коробкой передач
R12	Самоблокирующееся реле
R13	Электростеклоподъемник
R14	Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

№	Ток, А	Защищаемая цепь
30	20	Регулировка дорожного просвета
31	3	Блок управления EEC IV
32	30	Антиблокировочное устройство (насос 2)
33	20	Усилитель рулевого управления
34	15	Реле управления режимами работы двигателя
35	30	Вентилятор радиатора
36	3	Блок управления антиблокиробочным устройством
37	20	Управление режимами работы двигателем
38	30	Обогреватель правой стороны ветрового стекла
39	–	Резервный
40	10	Лямбда-зонд
41	30	Обогреватель левой стороны ветрового стекла
42	15	Топливный насос высокого давления
43	–	Резервный
44	30	Вентилятор радиатора
45	10	Аварийная световая сигнализация
46	30	Блок управления антиблокиробочным устройством
47	30	Антиблокировочное устройство (насос 1)
I	80	Напряжение к главному блоку предохранителей
II	60	Напряжение к главному блоку предохранителей
III	60	Напряжение к главному блоку предохранителей
IV	50	Свечи накаливания дизельного двигателя

Реле

R16	Антиблокировочное устройство
R17	Топливный насос высокого давления
R18	Обогреватель ветрового стекла
R19	Управление режимами работы двигателем
R20	Регулировка дорожного просвета
R21	Замок зажигания
R22	Вентилятор радиатора (DOCH)
R23	Вентилятор радиатора или кондиционер
R24	Кондиционер
R25	Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.
