Генератор ВАЗ 21099, ВАЗ 2109, ВАЗ 2108: какой установлен, замена

Автомобили семейства ВАЗ «8, 9, 99» оснащенные карбюратором, системой впрыска топлива (инжектор) укомплектованы генераторами типа 37.3701, 94.3701.

Оба источника питания переменного тока, трехфазные, с предустановленным выпрямителем и регулятором напряжения. Сторона вращения правая.

Первый тип источника питания (далее — ИП) приводится в движение клиновидным ремнем, а второй – поликлиновым от шкива коленвала. Некоторые серийные модели «восьмерки», «девятки» оснащены ИП производства Словении, маркировка ААК-5102.

В случае выхода из строя ААК-5102 его можно полностью или частично заменить 94.3701. Процесс самостоятельной профилактики вовсе не сложный, но требует познаний и начального опыта в обслуживании транспортного средства. Проведение диагностики непрофессиональным способом не гарантирует функциональность оборудования.

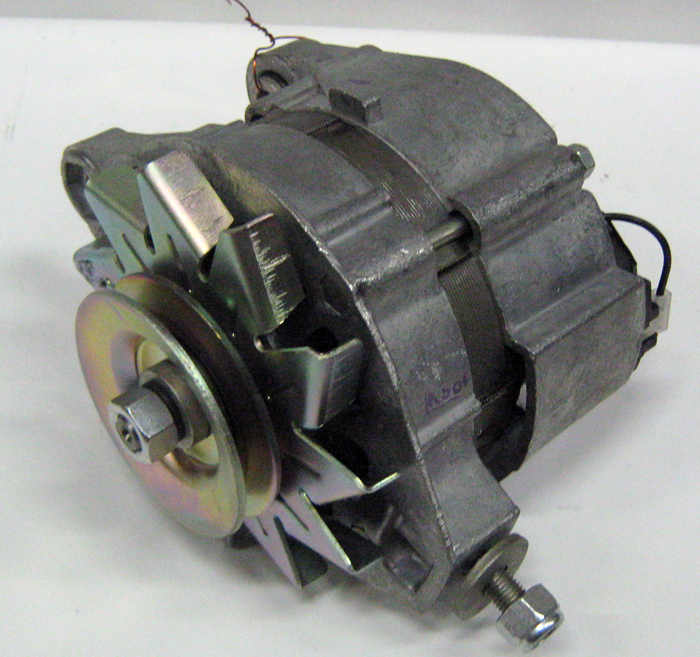

Какой генератор установлен на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Содержание

• Какой генератор установлен на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108
• Цена генераторной установки на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108
• Принцип работы источника питания ВАЗ 21099, ВАЗ 2109, ВАЗ 2108
• Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108
• Признаки неисправности ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108
• Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Технические характеристики	37. 3701	94.3701
Граничная сила тока при напряжении в 13,5 В и оборотах свыше 5500 об / мин	56	81
Регулируемый диапазон напряжения	13,5-14,4	13,3-14,6
Передаточное соотношение	01.01.1970	01.01.1970
Емкость конденсаторов	2,3±15%	2,1±15%

Водителю на заметку!!! Если в пути оборвался ремень привода ИП, а запасного нет под рукой, вырежьте кольцо шириной 25 мм с автомобильной камеры.

Чтобы существенно снизить потребление тока при работающем силовом агрегате необходимо отключать максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

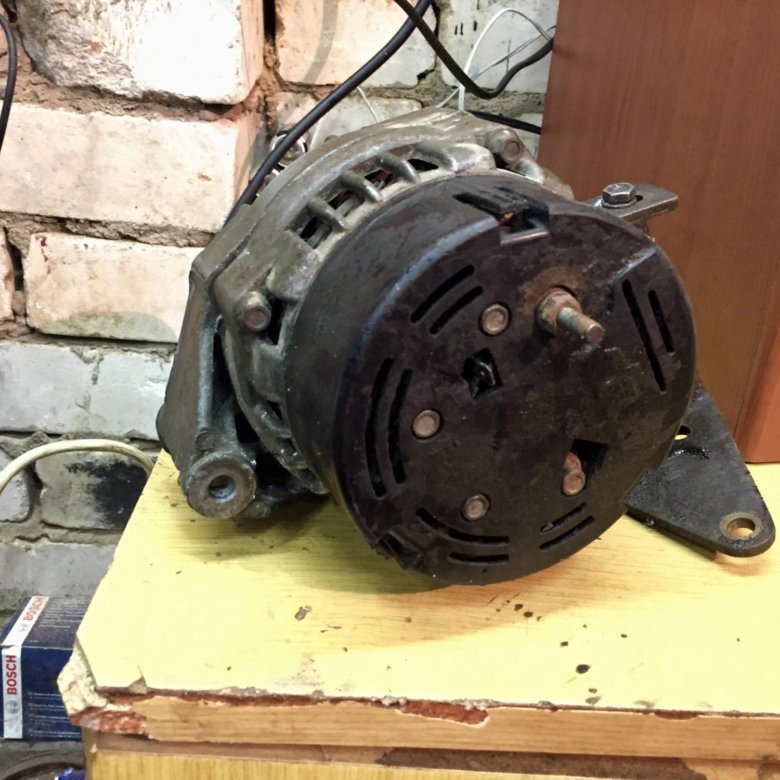

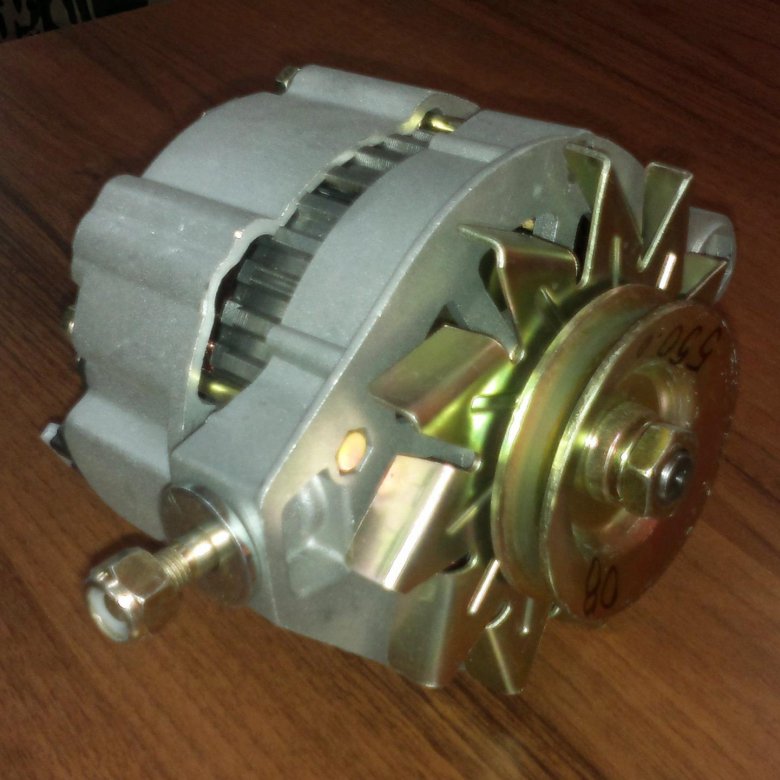

Цена генераторной установки на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Каталожный артикул		Серийный номер	Цена
A2110-80A (оригинальный)		БОШ (9501. 3801) (оригинальный)	От 3000 — 3200
9501.3801	FINWHALE 687-04	62022 / 180545	От 3000 — 3200
9568.3749	922.3801	SKL622RS	От 3000 — 3200
3701010 (HORT)	3701024	Contitech	От 3000 — 3200
3701971	3701953	Электро 3701747	От 3000 — 3200
*цены указаны состоянием на август 2019 года

Принцип работы источника питания ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

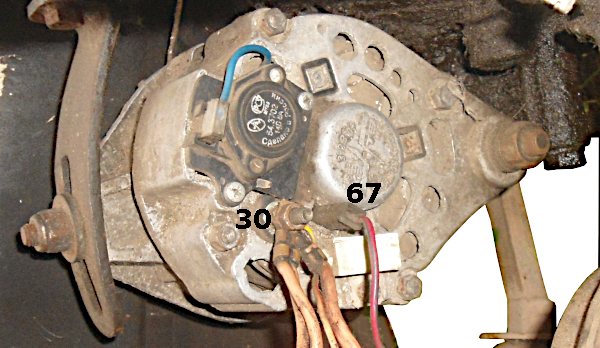

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

• Ослабленная фиксация ремня привода;
• загрязнение контактов;
• повреждение выпрямителей;

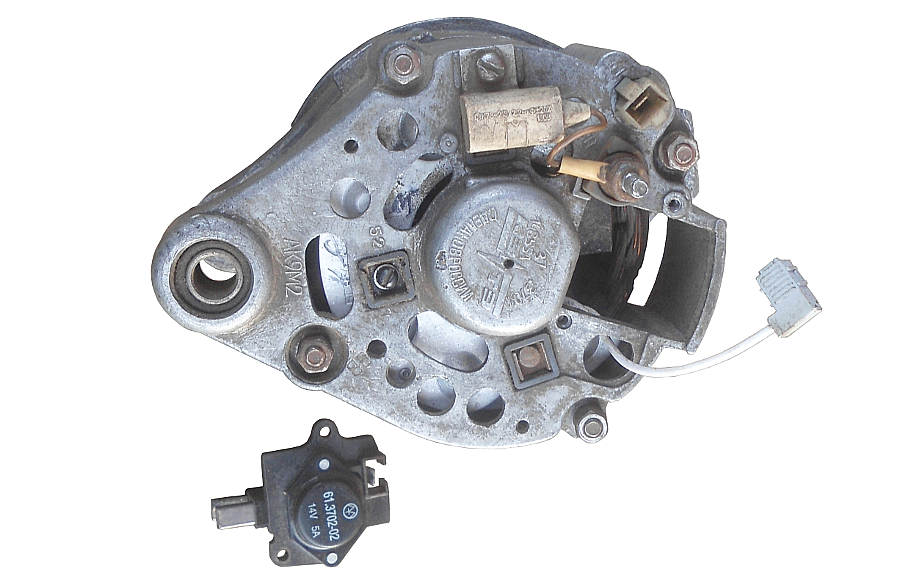

• износ щеток;
• зависание щеток;
• короткое замыкание;
• обрыв цепи питания;
• не работает регулятор;
• износ подшипника;
• клин шкива;
• поврежден вентилятор.

Признаки неисправности ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

• мигает лампа заряда АКБ;
• перезарядка АКБ, ИП не дает зарядку на АКБ;
• недостаточно яркий свет;
• тихий звук клаксона;
• сторонние шумы при работающем ИП.

Замена и ремонт генератора на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

Расположение источника питания: моторный отсек, справа по направлению движения транспортного средства.

Необходимые материалы, инструменты:

• рожковые, накидные ключи;
• вороток, головки;
• динамометрический ключ для точности силы зажима;
• новый ремень приводных механизмов по мере необходимости;
• пластиковая лопатка для съема ремня;
• отвертки с набором бит, чтобы поменять щетки.

Пошаговая инструкция по замене:

• Глушим двигатель автомобиля.
• Открываем капот.
• Ослабляем крепление клемм, снимаем их с АКБ.

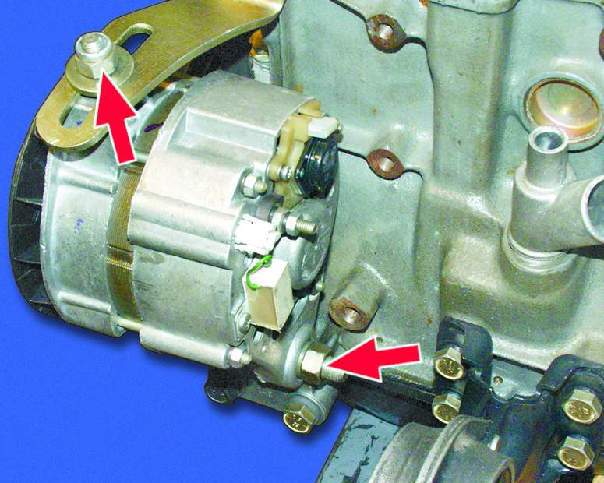

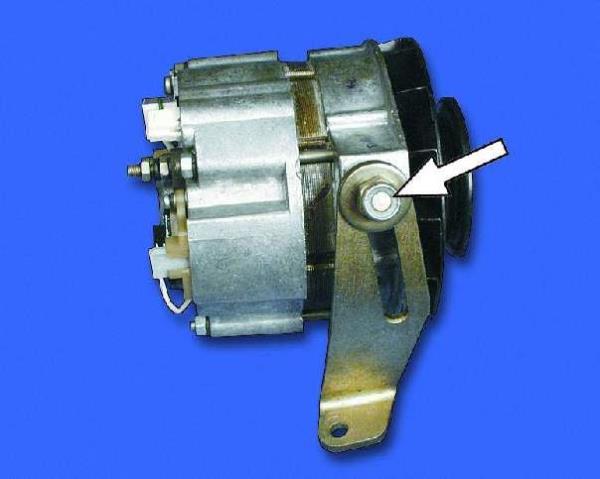

• Отпускаем болт – фиксатор кронштейна.
• Выводим генераторную установку вниз.
• Снять ремень приводных механизмов.
• Извлекаем ИП из моторного отсека для дальнейшего проведения профилактики.
• По завершении диагностических работ устанавливаем детали в обратной очередности.

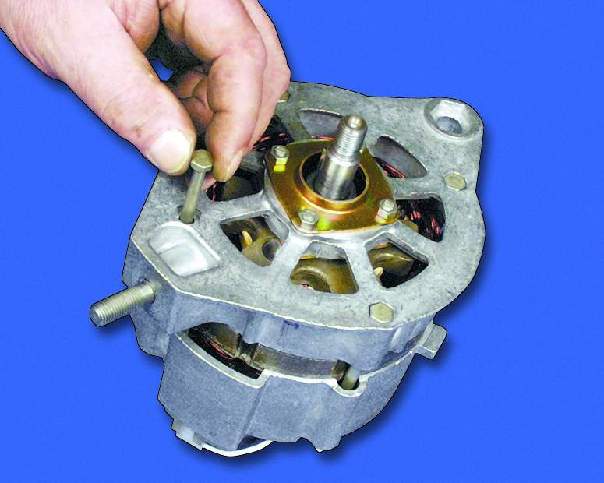

После демонтажа ИП мастер проводит его очистку, первичный осмотр, определяет вероятные поломки.

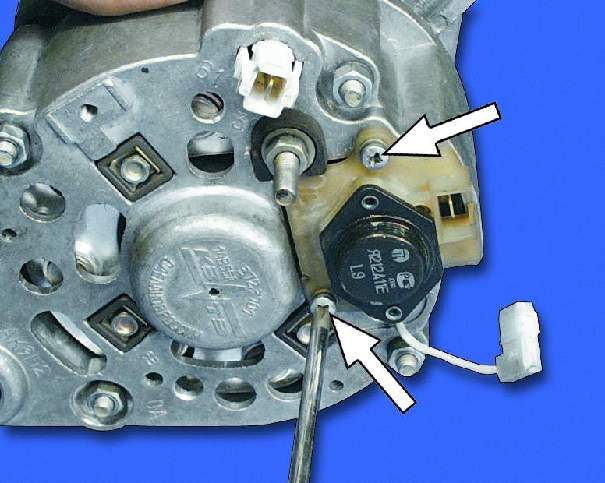

Комплектующие заменяют новыми, зачищают клеммы на роторе.

Деталь не подлежит установке, если в корпусе обнаружены трещины. Последующая эксплуатация технического средства небезопасна.

Целостность обмотки ротора проверяем мультиметром. Профилактике также подлежит диодный мост. Не забывайте проверить целостность предохранителя, замените новым по мере необходимости, соблюдайте ампераж.

При условии соблюдения рекомендаций специалистов последующая профилактика источника питания через 30 – 40 тыс. км.

Чтобы продлить срок эксплуатации электрического оборудования соблюдайте график проведения технических осмотров. Приобретайте детали с оригинальными каталожными артикулами, полный перечень серийных номеров указан в табличных данных.

Обращайтесь за помощью к специалистам СТО при возникновении сложностей с ремонтом, обслуживанием электрических установок.
