Схема и устройство печки ВАЗ-21099

Отопление салона любого транспортного средства — незаменимое условие для его эксплуатации в холодное время года. Во-первых, тёплый салон обеспечивает водителю и пассажирам комфорт при передвижении, во-вторых, исправно работающая печка является залогом безопасного движения, поскольку тёплый воздух, которым постоянно обдуваются стёкла машины, не даёт им запотеть и замёрзнуть, полностью перекрыв обзорность водителю. Наверное, нет смысла лишний раз говорить о том, что неисправная система отопления в автомобиле делает невозможной его эксплуатацию зимой. Поэтому крайне важно всегда поддерживать прибор отопления ВАЗ-21099 в исправном состоянии. Без знания его функциональных и конструкционных особенностей и назначения каждого из узлов о правильной эксплуатации и ремонте печки в автомобиле не может быть и речи.

Проведём небольшой ликбез в этой публикации, где подробно опишем схему, конструкцию, особенности отопителя ВАЗа, и поделимся с автовладельцами некоторыми секретами устройства, которые помогут без перебоев эксплуатировать его длительное время.

Сразу заметим, что схема и устройство печки ВАЗ-21099 на автомобилях с высокой панелью ничем не отличаются от низкорасположенной торпеды. Единственное различие — это расположение органов управления отоплением салона и длина тягового соединения между исполнительными (заслонки отопителя) и управляющими элементами (регуляторы на панели).

Содержание

1. Принцип функционирования системы подачи тёплого воздуха в салон автомобиля ВАЗ-21099
2. Схема и конструкция отопителя ВАЗ-21099
3. Устройство органов управления отопителем
4. Резюмируя написанное

Принцип функционирования системы подачи тёплого воздуха в салон автомобиля ВАЗ-21099

Печка «девяносто девятой», как и любого другого транспортного средства, тесно взаимосвязана с системой охлаждения силового агрегата, следовательно, её функциональность напрямую зависит от циркуляции тосола.

Подогрев воздуха для отопления салона обеспечивает радиатор печки, который запараллелен с основным радиатором. Непосредственно отопитель располагается в коробе воздухопритока, и находится в центральной части приборной панели. Подогретый воздух через теплопроводящие магистрали подаётся к дефлекторам, которые направляют его на стёкла машины и зону ног водителя и пассажиров.

Важно! Дефлекторы отопителя для прогрева салона в холодное время обязательно должны находиться в открытом положении.

https://www.youtube.com/watch?v=kPPnluT0Hec

Схема и конструкция отопителя ВАЗ-21099

В устройстве печки этой модели автомобиля нет никаких особо сложных конструкционных и технических нюансов, поэтому его без труда поймёт даже начинающий автолюбитель.

Корпус печки имеет разборную конструкцию. Он собирается из двух половин (правой и левой), изготовленных из термостойкого пластика.

Между собой они соединяются по периметру специальными металлическими скобами. Для уплотнения соединений частей корпуса печки в их пазы прокладывается резиновый жгут, который позволяет предотвратить потери тепла сквозь щель. Подачу тёплого воздуха в салон обеспечивает вентилятор, конструкция которого представлена высокооборотистым электродвигателем с закреплённой на его валу пластмассовой крыльчаткой. Вентилятор располагается в верхней части корпуса печки, это позволяет максимально обдувать её радиатор и значительно экономит теплоноситель. Поскольку известно, что нагретый воздух всегда стремится подняться вверх. Демонтировать вентилятор печки для проведения его ремонта или замены можно через моторный отсек. Особых проблем выполнение этой процедуры не составит.

Электромотор обдува имеет три режима вращения. Это обеспечивается наличием в конструкции двухспиральной системы и резистора. Заданное количество оборотов крыльчатки вентилятора контролируется дополнительным сопротивлением. Его резистор располагается в технологическом отверстии корпуса отопителя, где он крепится при помощи винта.

В корпусе печки имеются специальные пазы, в которые устанавливается её радиатор. Он прикручивается к правой половине корпуса при помощи винтов, и по периметру уплотняется специальной прослойкой из пенополиуретана. В его конструкцию входят:

• два пластмассовых бака;
• магистральные трубки;
• пластины охлаждения.

Изготавливается радиатор отопителя из различных материалов, которые обладают высокими теплопроводящими и теплоотдающими свойствами (алюминий, медь). Как отмечают опытные автовладельцы, если на транспортное средство установлен именно фирменный элемент, то разницы в материале его изготовления нет практически никакой.

Главное условие теплоты в салоне — это оригинальность изделия. Краник печки, который обеспечивает подачу разогретой охлаждающей жидкости в радиатор, агрегатируется с системой при помощи резиновых шлангов. Его конструкция состоит из корпуса, от которого отходят патрубки с закреплёнными на них шлангами для подачи разогретого тосола. Циркуляция жидкости в системе охлаждения силового агрегата ВАЗ-21099 невозможна без специальной помпы, которая имеет электрический привод.

Между корпусом крана печки и подводящей магистралью находится пластинчатый клапан, который обеспечивает циркуляцию разогретой охлаждающей жидкости. Его приводной рычаг имеет тяговое соединение с рычагом регулятора подогрева воздуха на панели управления отопителем в салоне. При воздействии на регулятор, клапан открывается, и жидкость из магистрали поступает внутрь радиатора.

Устройство органов управления отопителем

Печка ВАЗ-21099 управляется при помощи трёх регуляторов. Их рычаги смонтированы на осях кронштейна из прочной пластмассы, который крепится к приборной панели.

Регулятор подогрева воздуха агрегатирован с приводом заслонки и краником печки. При перемещении его в максимальную позицию, заслонка и краник полностью открыты, прогрев радиатора осуществляется значительно быстрее за счёт поступления в него большого объёма разогретого воздуха, соответственно, он выделяет большее количество тепла. Среднее положение регулятора, открывает краник с заслонкой лишь наполовину. Благодаря этому обеспечивается наиболее комфортная температура в салоне автомобиля, поскольку не весь разогретый воздух проходит через радиатор отопителя.

Следовательно, для того чтобы быстро прогреть салон машины, необходимо регулятор подогрева воздуха установить в максимальное положение, а после этого для поддержания необходимой температуры переместить в среднее.  Установка регулятора в начальное положение перекрывает краник и закрывает заслонку отопителя, подогрев воздуха при этом не производится. Корректность работы регулятора во многом зависит от регулировки тяговых соединений между ним, краником печки и приводом заслонки.

Рукоятка регулятора воздухоподачи, который управляет циркуляцией воздуха внутри салона, имеет тяговое соединение с рычагом заслонки. При нахождении ползунка регулятора в крайнем, левом положении, обдув идёт в зону ног и на окна. При этом в ноги водителя воздух подаётся с правой нижней стороны, а пассажира переднего ряда — с левой. Обогрев зоны ног в задней пассажирской половине салона машины осуществляется путём подачи тёплого воздуха через магистраль внутренней вентиляции. Ползунок регулятора обдува лобового стекла через тягу связан с заслонкой, которая открывает магистраль воздухопровода, обеспечивая доступ прогретого воздуха к стеклу.

Обдув боковых стёкол, а также подача отопления в салон обеспечивается через специальные дефлекторы. Два из них располагаются посередине центральной панели, и два по её бокам. Дефлекторы имеют специальные мембранные заслонки, при помощи которых можно менять направление и величину обдува. Помимо этого, предусмотрено изменение угла наклона дефлекторов.

Исправный, хорошо работающий отопитель, с установленным на максимум регулятором подогрева воздуха, при температуре за бортом более -15 градусов, прогревает в течение нескольких минут салон автомобиля до +18 … +20 градусов и выше.

В «девяносто девятой» модели предусмотрена централизованная система вентиляции салона, благодаря которой возможен выход тёплого воздуха за его пределы. Это позволяет поддерживать более или менее комфортную температуру при закрытых окнах зимой. Конечно, вытяжная вентиляция, не обеспечит достаточный климат-контроль в салоне, но все же, без неё было бы гораздо хуже при работающем отопителе. Воздух из салона также удаляется посредством его разряжения во время движения автомобиля.

Резюмируя написанное

Как видно, конструкция системы отопления салона отечественного ВАЗ-21099 не относится к категории сложных, но все же все, её элементы взаимосвязаны между собой. А такое положение значительно усложняет поиск неисправностей отопителя в случае его поломки. По этой причине большинство автовладельцев предпочитают обращаться к специалистам СТО, нежели диагностировать и ремонтировать прибор самостоятельно.

В мероприятия по полному тюнингу ВАЗ-21099 включена процедура модернизации печки, которая позволяет значительно повысить её КПД. Но она лишена смысла, поскольку при исправно функционирующем отопителе салон автомобиля прогревается довольно хорошо.

Печка ваз 21099 высокая панель устройство фото

Обогрев салона ВАЗ 2109 обеспечивается за счет работы радиатора печки, подключенного параллельно к главному радиатору, который входит в систему охлаждения двигателя.

Внешний вид устройства

Схема отопителя

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент

Что это

Скоба фиксации кожухов печки

Заслонка для управления отопителем

Левый кожух печки

Тяга заслонки для подогрева зоны ног

Уплотнительная прокладка радиатора

Прокладка уплотнительная печки

Кожухи вентилятора отопителя

Рабочее колесо вентилятора

Воздуховод для подогрева лобового стекла

Воздуховод бокового сопла

Заслонка центрального сопла

Непосредственно сама лопатка

Рычаг закрытия центрального сопла

Тяга заслонки подогрева лобового стекла

Рычаг изменений направлений потоков воздуха

Ручка управления подогревом воздуха

Ручка для подачи воздуха на лобовое стекло

Ручка для подачи воздуха к ногам

Кронштейн рычажков управления

Скоба фиксации оболочки тяги

Тяга управления краном печки

Тяга заслонки управления печкой

Заслонка подогрева зоны ног

Ось рычажков управления воздухом

Винтовой стяжной хомут

Клапан крана печки

Корпус крана отопителя

Шланги соединения крана с радиатором печки

Воздуховод внутренней вентиляции

Окна подогрева для ног задних пассажиров

Окно для подогрева зоны ног водителя

Облицовка центральной стойки

Внутренняя полость центральной стойки

Воздуховод вытяжной вентиляции

Обшивка центральной стойки

Облицовка дефлектора вытяжки

Клапан из резины

Дефлектор вытяжной вентиляции

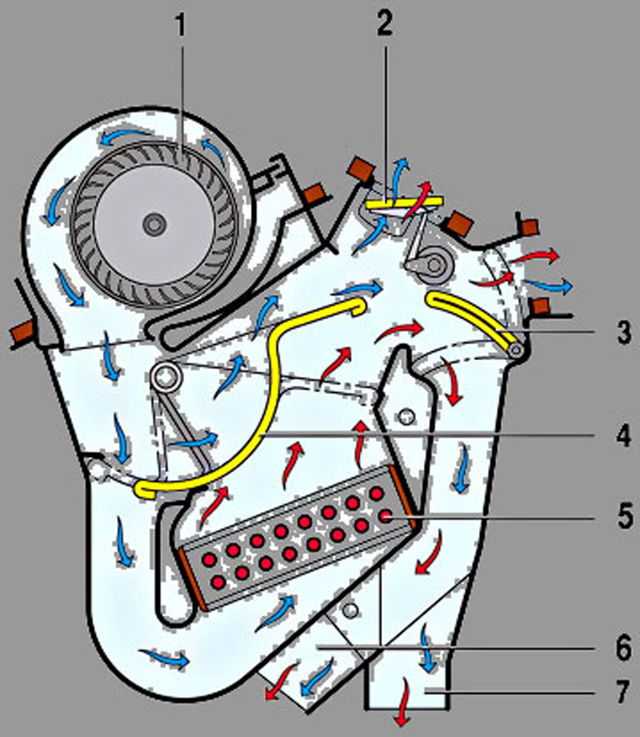

Схемы работы печки

Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Принцип устройства и работы

1. Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
2. Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
3. К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
4. Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
5. Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
6. Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
7. На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
8. Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
9. Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
10. Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
11. В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
12. Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
13. Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
14. Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
15. Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
16. Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
17. Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
18. ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

1. Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
2. Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
3. Открутите крепежные гайки крана печки.
4. Снимите кран со щита передней части.
5. Демонтируйте держатель тяги крана отопителя.
6. Рассоедините тягу и рычаг крана.
7. Снимите чехол, который защищает рычаг коробки передач.
8. Снимите накладку напольной облицовки.
9. Открутите крепление облицовки пола на задней части.
10. Снимите, сдвинув назад, облицовку тоннеля на полу.
11. Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
12. Рассоедините провода, идущие от электромотора отопителя.
13. Отключите проводку от резистора.
14. Открутите крепежные гайки справа от печки.
15. Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Демонтажные работы

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Воздух снаружи поступает в автомобиль через окна, если стекла опущены, и через воздухозаборник перед ветровым стеклом. Воздух, поступающий в салон через воздухозаборник, проходит сквозь отопитель. В зависимости от положения ручки заслонки отопителя в салон поступает либо теплый, либо холодный воздух. Перемещая ручки управления отопителем Ваз 21099 и регулируя положение сопел, можно добиться наиболее комфортных условий в салоне.

С помощью этой ручки регулируют подачу воздуха к ногам водителя и переднего пассажира. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

Этой ручкой регулируют подачу воздуха на ветровое стекло. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.

Данной ручкой регулируют температуру воздуха, поступающего в салон. При крайнем левом положении ручки в салон поступает холодный воздух, при крайнем правом — максимально подогретый.

Для увеличения подачи воздуха Ваз 21099 включите вентилятор отопителя. Ручка переключателя вентилятора имеет четыре положения: 0 – вентилятор выключен, I и II – промежуточные скорости, III – максимальная скорость подачи воздуха вентилятором.

Чтобы отрегулировать направление потока воздуха из боковых и центральных сопел, переведите ручку 1 вправо или влево. Для регулирования потока воздуха используйте ручку 2. При верхнем положении заслонка сопла полностью закрыта, при нижнем — открыта.

Наступили холода, погода требует горячего потока воздуха из сопел отопителя, а очень часто бывает так, что вместо этого оттуда дует теплый или совсем холодный воздух. Дабы разобраться в проблеме, нам просто необходимо доскеонально изучить устройство печки на ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115, ведь без этих знаний ничего не исправить. Причин масса, это и заедающие заслонки, и плохая герметичность печки, и забитость сот радиатора, воздушные пробки, слетевшие тросики управления механизмами печки и т.д.

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

6 – прокладка отопителя;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

Устройство заслонок печки ваз 2109

Содержание

Система обогрева салона автомобилей «девятого семейства» с высокой панелью известна своим конструктивным несовершенством. Несмотря на то что на неё возложено выполнение узкоспециальных функций, даже с ними зачастую она справляется не самым лучшим образом. Наиболее распространённая неисправность отопителя на этом авто заключается в неравномерном распределении тёплого воздуха по воздуховодам. В результате из боковых дефлекторов и на лобовое стекло дует холодный воздух, в то время как всё тепло подаётся только на нижние патрубки. К счастью, для устранения этой неисправности нет необходимости обращаться к специалистам СТО — здесь требуется регулировка заслонок печки ВАЗ-2109, с чем способен справиться любой автолюбитель самостоятельно.

Причина проблемы кроется в недостаточно плотном прилегании заслонки к поверхности кожуха даже при полном её закрытии. Таким образом, поток холодного воздуха не полностью отсекается, поступая на боковые воздуховоды и под лобовое стекло. Далее мы расскажем, как закрыть заслонку печки ВАЗ-2109 при помощи минимального набора инструментов, не прибегая к помощи мастера.

Как восстановить нормальную работу печки

Для начала рассмотрим первый случай неполноценной работы отопителя «девятки» с высокой панелью, когда в боковые дефлекторы поступает только холодный воздух. Работой боковых сопел управляют отдельные заслонки с полиуретановым уплотнителем. В свою очередь, управление заслонками отопителя ВАЗ-2109 осуществляется при помощи рычагов, расположенных на панели управления. Довольно частыми являются случаи, кода между заслонкой и стенками желоба образуется внушительный зазор, что существенно снижает эффективность работы печки. Проблема устраняется путём принудительной установки заслонки в оптимальное положение.

Итак, подготовьте плоскогубцы и демонтируйте верхнюю часть торпедо. Кстати, без демонтажа можно и обойтись, но так вы сможете наглядно увидеть, где находится центральная заслонка отопителя ВАЗ-2109, оценить её состояние и проконтролировать процесс регулировки. После снятия панели отыщите трос крепления, который находится справа от педали акселератора и, воспользовавшись плоскогубцами, аккуратно выгните проволоку. Таким образом, создаётся дополнительное натяжение, уменьшающее свободный ход пружины. Как результат, заслонка сможет плотно закрыть воздуховод, перекрывая движение холодных потоков воздуха.

Подтяжка троса печки с высокой панелью

Если в холодное время года вы замети ли, что отопитель хорошо прогревает салон машины, в то время как лобовое стекло не обдувается тёплым воздухом, следует делать вывод о том, что заслонки печки ВАЗ-2109 функционируют не так, как положено. В этом случае также придётся провести регулировочные работы, но они отличаются от описанной выше процедуры. Кроме того, для работы вам, помимо плоскогубцев, понадобится шило, крестовая отвёртка и кусачки.

Ознакомьтесь с приведённым ниже руководством, в котором описано, как проводится регулировка заслонок печки ВАЗ-2109:

1. Для того чтобы получить доступ к приводу закрывающих элементов, необходимо демонтировать левый экран на панели приборов, который крепится тремя винтами, расположенными по правую ногу от водителя;
2. После этого переведите рычаг привода в крайнее воспользуйтесь шилом, чтобы снять металлическую скобу;
3. Далее, нужно снять защитную пластиковую оплётку с троса, сдвинув её в сторону наконечника;
4. При помощи кусачек аккуратно обрежьте один виток троса, после чего, оставшиеся витки зажмите плоскогубцами и плотно закрутите так, чтобы они выровнялись с другими витками;
5. Теперь установите трос привода в рабочее положение и протестируйте работу системы обогрева. Если проблему удалось устранить, произведите сборку в обратном порядке.

Именно таким образом проводится регулировка заслонок печки ВАЗ-2109 высокая панель в условиях гаража. Несмотря на то что проблема с неплотным прилеганием заслонок отопителя для «девятки» и её модификаций довольно распространена, решить её может даже неопытный автолюбитель — нужно только следовать инструкции.

Проклейка печки ВАЗ-2109

В случае, когда правильно выполненные регулировочные операции не привели к ожидаемому результату, вероятно, проблема с недостаточным прилеганием заслонок также связана с разрушением или отслоением уплотнительного материала, приклеенного по кромке. В этом случае ремонт заслонок печки ВАЗ-2109 заключается в их проклейке новым уплотнителем. О том, как это сделать, вы узнаете ниже.

Перед тем как проклеить заслонку печки ВАЗ-2109, её кожух лучше демонтировать — так откроется доступ к воздуховодам и будет удобнее работать. В качестве уплотнительного материала специалисты рекомендуют использовать битопласт с самоклеящейся поверхностью. Проклеивать следует как по кромке воздуховодов, так по краю заслонок, чтобы можно было закрывать их максимально плотно. По завершении проклейки обязательно отрегулируйте положение закрывающих элементов печки для её максимально эффективной работы.

Как можно было убедиться, установить заслонки печки ВАЗ-2109 высокая панель в оптимальное положение можно без квалифицированной помощи. То же касается и нанесения уплотнительного материала — с этой задачей справится любой владелец «девятки». Правильно выполненные регулировочные работы в сочетании с проклейкой обеспечат равномерный прогрев всего салона автомобиля.

Печка для отопления салона автомобиля ВАЗ 2109

В салоне автомобиля ВАЗ 2109 нужная температура поддерживается встроенной печкой или отопителем. Автоматическая система позволяет поддерживать нагрев воздуха, колебания температуры которого, не превышает два градуса Цельсия от задаваемой.
Воздух подогревается встроенным в систему радиатором. Он проходит через дефлекторы устройства и распределяется внутри салона автомобиля.
Этими потоками управляет положение рукоятки. От сохранения нужной температуры зависит комфорт в салоне для водителя и пассажиров.
Это указывает на то, что устройство должно всегда надежно работать, а как выполняется замена печки ВАЗ 2109 можно познакомиться в этой статье. Цена работ, производимых своими руками, будет значительно ниже, чем это будут делать специалисты СТО.

Особенности системы отопления ВАЗ 2109

Вентиляция в салоне – приточно-вытяжная. Специальные отверстия, расположенные в накладках для лобовых стекол, служат для поступления через них воздуха, который подается самопроизвольно или принудительно, вентилятором печки.
Выходит воздух через щели, имеющиеся между панелями внутри дверей, или отверстия в торцах. Клапаны, встроенные в отверстия, воздух пропускают наружу и задерживают его попадание вовнутрь.
Это улучшает теплоизоляцию в салоне. В систему охлаждения двигателя включается печка, радиатор отопителя, который расположен параллельно основному радиатору, краник, насос, электровентилятор.

Отопительная система авто ВАЗ 2109

• Печка фиксируется в салоне под приборной панелью к болтам четырьмя гайками. Болты приварены к коробке воздухопритока.
  Уплотнение между воздухопроводами и печкой выполняется прокладками. В состав печки входят два кожуха из пластмассы, левый и правый, соединенные по периметру скобами.
  В пазы кожухов для уплотнения закладывается специальный жгут.
• В кожухах отопителя установлен радиатор, он фиксируется к правому кожуху и уплотняется прокладкой из полиуретана. В состав устройства входят:

1. два ряда трубок;
2. охлаждающие пластины;
3. два пластмассовых бачка.

Воздух подогревается в радиаторе и через систему воздухопроводов, фиксирующихся снизу к приборной панели, направляется в салон:

• Сверху отопителя, двумя винтами крепится электровентилятор, его можно легко снять со стороны отсека мотора. Рабочее колесо электровентилятора, установленного на валу электродвигателя, прикрепленного к кожухам вентилятора, имеет три скорости вращения за счет двух спиралей резистора.
  Дополнительный резистор печки позволяет рабочему колесу получить нужную частоту вращения, а монтируется он с левой стороны в отверстии кожуха печки.
• Краник печки состоит из корпуса и двух пар патрубков. Подсоединяется резиновыми шлангами к системе охлаждения.
  В корпусе крана вмонтирован пластинчатый клапан, пропускающий охлаждающую жидкость. Его рычаг соединен с рычагом рукоятки тягой, за счет этого можно производить управление подогревом воздуха.
  Отверстие в клапане открывается при повороте рычага, и жидкость начнет поступать в радиатор.
• Насос осуществляет циркуляцию через радиатор жидкости.Тремя рукоятками осуществляется управление печкой.
  Их рычаги смонтированы на осях кронштейна, изготовленного из пластмассы и прикрепленного четырьмя винтами к панели приборов.На рычаг, приводящий в действие заслонку, и через тягу на рычаг крана, воздействует рукоятка управления подогревом.
• Заслонка и кран полностью открываются при перемещении ее до упора вправо. При этом через радиатор электровентилятором подается воздух и осуществляется прогон нагретой жидкости для охлаждения.
• При положении рукоятки посредине заслонка и кран имеют промежуточное положение. В этом случае часть воздуха проходит через радиатор, другая минует его, что обеспечивает нужную степень подогрева воздуха в салоне на данный момент.
• Расположение рукоятки в крайнем левом положении закрывает полностью кран печки и заслонку управления, а воздух, поступающий в салон, не подогревается.Подачу воздуха к ногам пассажиров и водителя осуществляется верхней левой рукояткой, соединенной тягой с рычагом заслонки.
• Перемещение рукоятки влево открывает заслонку обогрева ног, а из кожухов воздух направляется в окна. К ногам водителя и пассажира на переднем сидении воздух подается с двух сторон, на задние сидения его подача осуществляется по воздухопроводу внутренней вентиляции.
• Подачу воздуха к лобовому стеклу осуществляет рукоятка, соединенная тягой с рычагом, приводящим в движение привод заслонки обогрева стекла, которая открывает или закрывает попадание воздуха через воздуховод на стекло.

Воздух для пассажиров и обдува боковых стекол поступает через боковые – левое и правое, и два центральных сопла печки автомобиля. Корпуса их снабжены заслонкой с пенополиуретановым уплотнителем.
Интенсивность потока воздуха меняется путем закрывания или открывания заслонки рычажком, а при поворачивании рычажком сопла с направляющими и лопаток можно изменить направление движения воздуха.
Печка обеспечивает при температуре окружающей среды -20°С, при максимальном режиме обогрева, такие температуры:

• +25°С – в зоне ног.
• +20°С – в салоне автомобиля ВАЗ 2109.

Какие причины поломок печки авто ВАЗ 2109

Многие сталкиваются с проблемой, когда печка ВАЗ 2109 плохо греет. В этом случае салон остается холодным, а водитель и пассажиры испытывают дискомфорт.
Одной из причин поломок устройства может быть не работающий электрический двигатель на малых и больших оборотах. В этом случае могли возникнуть:

Неисправности в системе отопления,способ устранения

• Перегорел предохранитель. — Выясняются причины выхода его со строя и последующей заменой детали.
• Повреждение проводов или их обрыв в местах соединения. — Производится проверка электрической цепи, и устраняются прорывы
• Отопительный переключатель не работает. — Это может возникнуть из-за подгорания некоторых контактов или заедания толкателя. Проверяется напряжение на боковых клеммах при переключении переключателя. При необходимости переключатель меняется.
• Проблемы с двигателем отопителя из-за обрыва соединительных проводов, зависания щеток, обрыва цепи якорной обмотки, окисления или загрязнения коллектора якоря. — Зачищается коллектор, восстанавливается соединение проводов, устраняется зависание щеток. Если причины не устраняют поломку, меняется электродвигатель печки.
• Монтажный блок перестал работать из-за обрыва цепи или перегоревшей токоведущей дорожки. — Проверяется цепь, устраняется порыв и неисправность дорожки.
• Оборвалась цепь резистора. — Проверяется цепь

Как выполнить ремонт печки авто ВАЗ 2109

Видео в интернете подскажет, каким образом можно доработать отопитель, но иногда достаточно просто отремонтировать печку на ВАЗ 2109.
Для этого ее надо снять:

• Ослабляется затяжка хомутов, и отсоединяются от патрубков крана два шланга. Работа выполняется изнутри салона под приборной панелью.
• В моторном отсеке ослабляются хомуты и от патрубков крана отсоединяются шланги.
• Отворачиваются гайки, удерживающие кран печки.
• Снимается со щита передка кран.
• Удаляется держатель тяги крана.
• Отсоединяется от рычага крана тяга.
• Снимается чехол, который защищает рычаг переключения передач, расположенный на половом туннеле.
• Удаляется накладка облицовки пола.
• Откручивается винт, фиксирующий в задней части туннеля облицовку пола.
• Снимается облицовка.

Совет: При снятии облицовки ее нужно сдвинуть с туннеля пола.

• От корпуса печки отсоединяется и убирается воздуховод внутренней вентиляции.
• От электродвигателя отопителя и резистора отсоединяются провода.
• С правой стороны печки откручиваются гайки крепления, и отопитель снимается одновременно с панелью управления.

Снятие печки на автомобиле ВАЗ 2109

Совет: Операцию нужно проводить очень аккуратно, иначе можно отломать заслонку.

Еще одной причиной холодной печки может быть неисправность радиатора.
В этом случае его лучше всего заменить новым:

• Открывается кран печки.
• Из системы сливается охлаждающая жидкость.
• Снимается приборная панель:

1. отключается провод от аккумулятора;
2. колеса устанавливаются в прямом положении;
3. отсоединяются тяга воздушной заслонки и трос привода.

• Убираются переключатель вентилятора, ручки управления печки.
• Отсоединяется накладка.
• Отключаются колодки с проводами для:

1. противотуманных фар;
2. аварийной сигнализации;
3. наружного освещения;
4. обогрева заднего стекла;
5. подсветки прикуривателя.

• Откручиваются винты, фиксирующие панель управления к козырьку над приборами.
• Отсоединяются: колодка с проводами, трос спидометра, шланг штуцера.
• Извлекаются из панели приборы.
• Снимается ручка гидрокорректора света и откручивается гайка, удерживающая гнездо корректора фар.
• Демонтируется рулевое колесо и все переключатели.
• Вынимается труба рулевой колонки с замком зажигания.
• Снимается ручка с тяги, отсоединяются винты, удерживающие направляющие тяги на приборной панели.
• С правой и левой сторон откручиваются винты крепления приборной панели.
• Панель вытаскивается.
• С правого края отопителя откручивается винт, фиксирующий хомут тяги заслонки, отвечающей за обогрев стекла.
• Откручиваются три болта.
• Вынимается радиатор.

Радиатор печки автомобиля ВАЗ 2112

• Ослабляются хомуты, удерживающие шланги, которые затем снимаются с патрубков.
• Радиатор хорошо очищается, а при наличии серьезных проблем меняется новым.

Своевременный ремонт печки для ВАЗ 2109 обеспечит комфорт пассажиров в любое время года.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла. Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана. Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

• плюс 20°С — в салоне ВАЗ 2109,
• плюс 25°С — в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых стекол. Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона. Он отжимает резиновые клапаны, которые предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
3. Отворачиваем гайки крепления крана печки.
4. Снимаем кран со щита передка.
5. Снимаем держатель тяги крана.
6. Отсоединяем тягу от рычага крана.
7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
8. Снимаем накладку облицовки пола.
9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
10. Снимаем со сдвигом назад облицовку туннеля пола.
11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
12. Отсоединяем от электродвигателя отопителя провода.
13. Отсоединяем провода от резистора.
14. Отворачиваем с правой стороны отопителя гайки крепления.
15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
7. Извлекаем приборы из панели.
8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
9. Производим снятие рулевого колеса и всех переключателей.
10. Вынимаем замок зажигания с трубой рулевой колонки.
11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
13. Вытаскиваем панель.
14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
15. Вынимаем радиатор печки, открутив 3 болта крепления.
16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Отопление салона ВАЗ 2108, 2109 и 21099. Устройство » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Для увеличения картинки кликните по ней

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона автомобилей ВАЗ-2108 и ВАЗ-2109.

Отопление салона обеспечивается воздухом, подогретым в радиаторе 6 отопителя, который включается в систему охлаждения двигателя параллельно основному радиатору. Отопитель крепится в салоне под панелью приборов четырьмя гайками к болтам, приваренным к коробке воздухопритока. Подогретый в отопителе воздух направляется в салон через систему воздухопроводов, крепящихся снизу к панели приборов, и по воздухопроводу 36 внутренней вентиляции. Воздухопроводы уплотняются с отопителем прокладками.

Отопитель состоит из правого и левого 3 пластмассовых кожухов отопителя, которые по периметру соединяются между собой скобами 1 крепления. Для уплотнения кожухов в пазы закладывается специальный жгут.

Для принудительной подачи воздуха в салон сверху отопителя двумя винтами крепится электровентилятор. Конструкция отопителя позволяет снимать электровентилятор со стороны моторного отсека.

Электровентилятор состоит из двух пластмассовых кожухов 9, к которым крепится электродвигатель 8 типа 45.3730. На валу электродвигателя устанавливается рабочее колесо 10 электровентилятора. Для получения необходимой частоты вращения рабочего колеса имеется дополнительный резистор, который крепится винтом с левой стороны в отверстие кожуха 3 отопителя. Две спирали резистора обеспечивают три скорости вращения рабочего колеса.

Радиатор 6 подогрева воздуха устанавливается в кожухах отопителя, крепится тремя винтами к правому кожуху и уплотняется пенополиуретановой прокладкой 7. Радиатор отопителя состоит из двух рядов трубок, охлаждающих пластин и двух пластмассовых бачков.

Кран отопителя подсоединяется к системе охлаждения резиновыми шлангами. Циркуляция жидкости через радиатор осуществляется насосом системы охлаждения. Кран состоит из корпуса 33 с двумя парами патрубков. В корпусе крана на подводящей магистрали на оси устанавливается пластинчатый клапан 32 крана с отверстием для пропуска охлаждающей жидкости. Рычаг 34 клапана тягой 27 соединяется с рычагом рукоятки 22 управления подогревом воздуха. При повороте рычага 34 отверстие в клапане 32 открывает магистраль для поступления жидкости в радиатор отопителя.

Управление отопителем осуществляется тремя рукоятками 22, 23, 24, рычаги которых устанавливаются на осях пластмассового кронштейна 25, крепящегося четырьмя винтами к панели приборов. Рукоятка 22 управления подогревом воздуха воздействует через тягу 27 и 28 на рычаг 34 крана и рычаг привода заслонки 2 управления отопителем. При полном перемещении рукоятки 22 вправо открываются кран 38 и заслонка 2, воздух будет подаваться электровентилятором через радиатор 6 отопителя, в котором прогоняется нагретая охлаждающая жидкость системы охлаждения. В среднем положении рукоятки 22 кран и заслонка 2 будут находиться в промежуточных положениях, воздух будет проходить как через радиатор, так и минуя его. Этим более надежно обеспечивается необходимая степень подогрева воздуха. При крайнем левом положении рукоятки 22 кран 38 и заслонка 2 управления отопителем закрыты, при этом подающийся в салон воздух подогреваться не будет.

Верхняя левая рукоятка 24 подачи воздуха в ноги водителя и пассажиров тягой 4 соединяется с рычагом заслонки 29. При перемещении рукоятки влево открывается заслонка обогрева ног, воздух направляется из кожухов отопителя в окна 39 с левой и правой стороны в ноги водителя и пассажира на переднем сиденье, а также по воздухопроводу 36 внутренней вентиляции в ноги пассажиров на заднем сиденье.

Рукоятка 23 подачи воздуха на ветровое стекло соединяется тягой 20 с рычагом привода заслонки 11 обогрева ветрового стекла, которая перекрывает или открывает путь воздуху через воздухопровод 12 на стекло (см. схему работы отопителя).

Для подачи воздуха в салон непосредственно на пассажиров и также на обдув боковых стекол автомобиля отопитель имеет левое и правое боковые сопла 14 и два центральных сопла. В корпусе каждого сопла устанавливается заслонка 15 с уплотнителями из пенопо-лиуретана. Открывая или закрывая заслонку за рычажок 19, изменяют интенсивность вентиляции. Направление воздушного потока изменяется рычажком 21, который позволяет повернуть сопло с направляющими, а также и лопатки, в нужное положение.

Отопитель обеспечивает среднюю температуру в салоне при температуре наружного воздуха минус 20″С на режиме максимального обогрева — плюс 20°С, а в зоне ног — плюс 25°С. На автомобилях имеется вытяжная вентиляция, обеспечивающая отсос воздуха из салона кузова. На автомобилях ВАЗ-2108 воздух отсасывается в зазоры под обивку крыши (в основном, из задней части салона) и попадает во внутренние полости 41 центральных стоек, затем через резиновые воздуховоды 42 и отверстия в задних кромках облицовок 40 выходит наружу. Отсос осуществляется за счет разрежения, возникающего при движении автомобиля у задних кромок облицовок центральных стоек кузова.

На автомобилях ВАЗ-2109 вытяжная вентиляция выполнена сзади проемов кузова для стекол боковин. Вентиляция осуществляется также за счет разрежения, возникающего у дефлекторов 47 при движении автомобиля Воздух отсасывается из задней части салона под облицовки 44 дефлекторов, отжимает резиновые клапаны 45 и через отверстия дефлекторов выходит наружу. Резиновые клапаны 45 предотвращают попадание наружного воздуха в салон при боковом ветре.

Схема печки ваз 2108 низкая панель

Содержание

• Что такое вентилятор печки
  • Назначение устройства
  • Где расположен моторчик на ВАЗ 2108/09
  • Схема подключения
• Вентилятор отопителя ВАЗ 2108/2109
  • Причины выхода из строя
    • Предохранитель
    • Плохой контакт
    • Резистор
    • Переключатель
  • Как снять моторчик печки на ВАЗ 2108/09
    • Видео: как снять электродвигатель отопителя
  • Разборка и сборка вентилятора
    • Видео: разборка моторчика печки ВАЗ 2108/09
• Внутренне устройство и принцип работы
  • Радиатор отопительной системы
  • Вытяжная вентиляция
• Электрическая составляющая печки
• Элементы отопительной системы
• Устройство системы отопления автомобиля
• Принцип работы печки
• Типичные неисправности
• Ремонт своими руками
  • Фотогалерея «Снятие печки и ремонт»
• Видео «Вентилятор отопителя ВАЗ 2108»

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.

У переключателя печки могут окислиться контакты либо отойти задняя часть

Помимо перечисленных причин, возможны поломки самого электродвигателя, например, износ щёток. С тем же якорем могут быть разные неполадки:

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

• крестовую отвёртку;
• головку на 10;
• трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

Поднимаем капот, откручиваем винты крепления пластиковой накладки возле ветрового стекла и убираем её в сторону.

Для снятия пластиковой накладки потребуется открутить соответствущий крепёж

Уплотнитель капота снимается простым движением руки

Чтобы подобраться к моторчику отопителя, потребуется снять защитный кожух

Вентилятор крепится к кузову при помощи винтов

Чтобы разъединить электроцепь вентилятора, нужно перебраться в салон под приборную панель

Чтобы извлечь электродвигатель, его нужно повращать в разные стороны

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

После демонтажа моторчика его подвергают дефектовке, для чего узел потребуется разобрать. Работу проводим в следующем порядке:

Отделяем от кожуха электромотора уплотнитель из поролона.

Разборку вентилятора начинают со снятия уплотнителя с корпуса

Защёлки кожуха снимают при помощи отвёртки

Крышка вентилятора крепится двумя металлическими защёлками

После снятия защёлок демонтируем крышку

Извлекаем моторчик вместе с крыльчаткой

Щёткодержатель крепится винтами — откручиваем их

Извлекаем закладные гайки при помощи отвёртки

Осматриваем якорь на предмет повреждений

Щётки осматриваем и при необходимости производим замену

Устанавливаем гайки, удерживая их плоскогубцами

На вал якоря надеваем изоляционную шайбу

Для установки щёток отгибаем напрявляющие

Щётки вставляются до упора

Устанавливаем держатель щёток на вентилятор

Пружины щёток устанавливаем в направляющие

Чтобы исключить выпадение пружин, подгибаем края направляющих

Надеваем пружинные зажимы на закладные гайки

После сборки моторчика вставляем его в левую часть корпуса

Устанавливается крышка моторчика и крепится зажимами

Видео: разборка моторчика печки ВАЗ 2108/09

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Если же нет времени или желания заниматься ремонтом, узел попросту меняют на новый. Что касается выбора новой детали, то, как вариант, предпочтение можно отдать электровентилятору Luzar.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Независимо от того, владеете вы ВАЗ 2108 или ВАЗ 2109, процесс демонтажа и замены моторчика печки на этих авто одиноков и не отнимает много времени. Подготовив необходимый инструмент и следуя пошаговым инструкциям, выполнить процедуру сможет практически каждый, кто принял решение о самостоятельном ремонте отопительной системы.

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Вентилятор печки ВАЗ 2108, как и другие важные детали, является ключом отопительной системы автомобиля. Как и любая другая система, эта имеет свои нюансы и может нагрянуть с внезапной поломкой. Решение некоторых популярных проблем, даже тех, что связаны с заменой изделия, можно узнать ниже в статье.

Устройство системы отопления автомобиля

Устройство нагревательной системы 2108 состоит из таких компонентов:

• тяга, которая оказывает влияние на кран отопителя ВАЗ 2108;
• рычаг управления заслонкой;
• дополнительный резистор;
• моторчик, который влияет на вращение вентилятором;
• переключатель режима работы системы.

Кран отопителя ВАЗ 2108

Принцип работы печки

1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео — Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

1. Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
2. Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
3. Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

• отверткой с крестовым наконечником;
• гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы. Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Фотогалерея «Снятие печки и ремонт»

На фото, предоставленных ниже, можно более подробно увидеть, как происходит схема ремонта печи.

Видео «Вентилятор отопителя ВАЗ 2108»

О том, как изъять названую деталь, можно узнать из ролика от автора Александр Целовальников.

Замена печки на ваз 21099 высокая

Cделай свою жизнь проще и ярче

Хитрости Жизни

Cделай свою жизнь проще и ярче

Добавьте сюда пользовательский текст или удалите его.

Японский мотор в классику

Купил автомобиль ВАЗ 2107 ВАЗ 2106 дизель от гольф 2, расход 4л/100км + задние дисковые тормоза. какой двигатель от иномарки можно поставить на ваз 2106?…

Японский двигатель на ниву 2121

Зачем некоторые владельцы устанавливают двигатель на Ниву от иномарки? Старые советские автомобили вроде ВАЗ-2121 «Нива», ВАЗ-2107, ВАЗ-2108 в данное время могут показаться по меньшей мере…

Японская коробка на ниву

Передаточные числа КПП AISIN (Япония) VAZ серия I передача 3,704 3,667 II передача 2,020 2,100 III передача 1,369 1,361 IV передача 1,000 1,000 V передача…

Яндекс навигатор на лада веста

СитиГид Лада Веста – это мультимедийная навигационная система для автомобиля Лада Веста, отвечающая всем стандартом навигационных устройств нового поколения. Приложение позволяет не только отлично ориентироваться…

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена. Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

Самой распространённой неисправностью системы отопления салона в автомобилях ВАЗ 99 модели является её разгерметизация. Это именно тот случай, когда неожиданно для себя, сидя за рулём любимой «ласточки», обнаруживаешь, как из-под торпедо начинает капать, а то и литься охлаждающая жидкость. Что делать в таком случае, и как снять печку на ВАЗ-21099 для её ремонта или замены, рассмотрим в этой публикации.

Как устроен отопитель

Дабы понимать, как правильно извлечь устройство, например, в случае, когда необходима замена корпуса печки ВАЗ-21099, стоит ознакомиться с его конструкцией. В этой машине обогреватель находится в центральной части панели приборов между щитом двигателя и торпедо на магистрали воздухопритока, к которому печка крепится при помощи четырёх болтов. Конструкция печки 99 ВАЗа представлена двумя кожухами из прочной пластмассы (корпусом), между которыми находится радиатор. Сверху корпуса обогревателя расположен вентилятор, который нагнетает нагретый воздух для обогрева салона. К нему можно подобраться через моторный отсек. Дабы перекрыть подачу горячей охлаждающей жидкости в отопитель, и отключить его в тёплую пору года, предусмотрен специальный краник. Также конструкция печки содержит теплопроводящие магистрали, патрубки и тяги.

Как поменять печку на ВАЗ-21099? Особенности демонтажа устройства

Перед тем как снимать отопитель с машины, например, для того, чтобы выполнить его очистку, ремонт или поменять корпус печки ВАЗ-21099, требуется дать мотору автомобиля полностью остыть. Это спасёт от непреднамеренного ошпаривания горячим тосолом.

Далее необходимо определить тип установленной в машине панели. Их существует два:

Как правило, на высокой приборной панели ниша для установки магнитолы располагается в одной плоскости со щитком приборов, а у низкой — она как раз находится под органами управления.

Как снять печку ВАЗ-21099 (низкая панель)

Владельцам автомобилей с низким расположением центральной панели во время снятия и замены отопителя возникнут определённые трудности. Итак, опишем этот процесс подробно:

1. Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
2. На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
3. Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
4. Снимает так называемую бороду, открутив её крепёжные винты.
5. Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
6. Выкручиваем крепёжные винты с панели управления отопителем.
7. Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
8. С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
9. Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
10. Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.
11. Демонтируем рулевое колесо вместе с подрулевыми переключателями.
12. Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
13. Систему необходимо освободить от охлаждающей жидкости, слив её.
14. В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
15. Кран печки необходимо снять, открутив две его гайки крепления.
16. Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
17. Снимаем радиатор печки, выкрутив его винты.

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.

Замена печки на ВАЗ-21099 (высокая панель)

Теперь о преимуществах демонтажа отопителя на автомобилях, в салоне которых установлена высокая панель. Возится с тем, чтобы отсоединить тросики подсоса и спидометра абсолютно не нужно. Чтобы подобраться к радиатору обогревателя, следует снять пластиковую облицовку с рулевого колеса, открутить торпедо, после чего отодвинуть в салон. Всё. Перед нами во всей красе и свободном доступе открываются все элементы системы отопления машины.

Стоит подсказать владельцам ВАЗ-21099 и более кардинальный метод доступа к элементам отопителя автомобиля. Для этого необходимо аккуратно отрезать низ панели, который закрывает печку, после чего продумать какое-нибудь потайное крепление либо попросту прикрутить нижнюю полку саморезами. Для доступа к деталям прибора достаточно будет просто его демонтировать.

Вид радиатора печки ВАЗ 21099

Замена радиатора печки ваз 21099 высокая панель не такая и сложная работа и ее можно выполнить своими руками. Следует сказать, что это не так сложно, только для тех, кто уже немного понимает и сам делал кое-что в машите.

Принцип работы.

Прежде чем определит неисправность следует знать принцип работы системы. Только тогда можно судить о возможной поломке.

• В данном узле есть электромотор с вентилятором. Который подает горячий воздух в салон автомобиля;
• Потом у нас есть кнопка для включения выключения;
• Система сопротивлений, они обеспечивают нужную скорость вентилятора;
• Есть радиатор печки, через который проходит жидкость.

То есть тут не та много деталей, которые могут привести к поломке. Это может быть радиатор.

Или происходить утечка жидкости из-за не герметичности соединений.

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

• Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
• Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
• Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне.
  Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

Разбираем торпеду

Для начала подготавливаем пару емкостей, они потребуются для деталей машины. В одну можно класть пластик, а в другую разные винтики.

• Для того, чтобы нам добраться до болтов торпеды, нам надо снять накладку, которая находится в ее верхней части;

Внимание: Следует и подготовить и положить рядом пустые емкости, они пригодятся если побежит вдруг охлаждающая жидкость. Объем возьмите в пределах 6=7 литров. Пусть лучше будет запас.

• Самое главное, это приобрести радиатор. Перед оплатой, осмотрите и проверьте его на наличие дефектов и только после этого совершайте покупку;
• Подготовьте и необходимый инструмент. Положите набор головок и отверток.
  После этого возьмите фонарь и можно приступать к дальнейшей работе;
• Замена печки радиатора ваз 21099 начинается с закрытия крана, причем печка должна быть выставлена на состоянии холода. Двигатель тоже должен быть полностью охлажден;
• Откручиваем крепление радиатора, которое состоит из трех болтов, поднимаем тягу, которая располагается над радиатором и снимаем патрубки;
• Когда вы будете снимать первый патрубок, будьте внимательны подставьте емкость. С него должно выбежать немного жидкости, порядка 200-ти грамм.
  Применяйте чистые емкости, после выполнения ремонта можно будет применить этот тосол обратно;
• Затыкаем первый патрубок чем-нибудь снимаем второй. Из него в принципе жидкость не должна идти, если и выйдет то незначительное количество;
• Замена радиатора на печке ваз 21099 продолжается снятием радиатора. Который двигается без проблем, довольно легко, но на пути движения нам будет мешать это сделать край торпеды.
  Ее можно немного поднять, упершись спиной в нижний край бардачка. После этого кладем ее на крепление нижнее, которое находится со стороны пассажирского сидения. После этого печка свободно выйдет;

Упираемся спиной в торпеду

• По периметру нового радиатора крепим поролон, который продается в комплекте с деталью. Можно применить в принципе и любой другой уплотнитель;
• Вставляем радиатор в корпус отопителя. Одеваем патрубки и соединение делаем при помощи хомутов.

Внимание: Хомуты через пару дней следует подтянуть. Чтобы избежать утечки тосола.

• Не забудьте смазать штуцера на радиаторе силиконовым клеем и поле этого только надевать на патрубки;

Замена радиатора печки высокая панель ваз 21099 сделана полностью. Только после заливки сразу проверяем работу печки. И можно сильно удивится тому, что она греет только на больших оборотах.
Это может свидетельствовать о наличии воздушной пробки.
Ее можно убрать следующим способом:

• Ставим машину таким образом, чтобы перед был выше зада. Чем выше, тем лучше.
• Снимаем крышку расширительного бачка;
• Даем обороты двигателя на 4000, не ниже. Держим 2-3 мин.Потом оставляем работать на пару минут на холостом ходу. После этого еще раз на пару минут держим на 4000.;
• После этого доливаем тосол. Закрываем крышку. Теперь все будет нормально.

Конечно, такая поломка может произойти и неожиданно. Но лучше иногда проверять пол в салоне под ковриками.
Это позволит вовремя обнаружить течь и устранить неисправность.

Подключение тахометра ваз 2109 карбюратор высокая панель. Схема подключения тахометра ВАЗ. Принципиальная схема электроники тахометра

Не все «девятки» имеют тахометр в стандартной комплектации. В варианте с так называемой низкой панелью этот достаточно информативный прибор отсутствует. Если он есть, но необъяснимо прыгает стрелка тахометра ВАЗ 2109, нужно разобраться, в чем причина такого явления.

Роль тахометра в управлении автомобилем

ВАЗ 2109тахометр — прибор, отображающий скорость вращения коленчатого вала двигателя в тысячах оборотов в минуту. Современные автомобили, в том числе выпускаемые АвтоВАЗом, обязательно оснащаются тахометром. Это разумно, так как устройство предоставляет водителю информацию, важную для адекватного управления машиной.

В первую очередь при выборе передачи необходимо учитывать обороты двигателя. ВАЗ 2109 комплектуется механической коробкой передач, и выбор конкретной передачи, соответствующей условиям движения, является обязанностью водителя. Конструкция двигателя такова, что он работает в наиболее экономичном режиме при частоте вращения в диапазоне 2 – 2,5 тыс. об/мин. Именно такие показания тахометра водитель должен обеспечить при равномерном движении на горизонтальном участке дороги с твердым покрытием. Выбор режима работы двигателя в зависимости от условий движения определяется квалификацией водителя, но тахометр на ВАЗ 2109помогает сделать правильный выбор. Кроме того, на основании показаний этого прибора осуществляется регулировка двигателя, выбор оборотов холостого хода, что обеспечивает стабильность и экономичность работы ДВС.

Если в машине низкая панель и нет тахометра, можно его установить. На рынке представлены различные, в том числе и бюджетные модели. Можно выбрать вариант тахометра на ВАЗ 2109 с жидкокристаллическим цифровым индикатором. Удобно будет стоять на приборной панели рядом с замком зажигания.

Подключение тахометра ВАЗ 2109 легко сделать своими руками – это всего три провода, включая массу. Схема подключения тахометра входит в установочный комплект.

Неисправности карбюраторного исполнения

В качестве источника информации о скорости вращения коленчатого вала в карбюраторе ВАЗ 2109 используется катушка зажигания. Он предназначен для создания искры, воспламеняющей топливно-воздушную смесь в камерах сгорания. По сути, это мини импульсный трансформатор, преобразующий 12 В в 30 кВ. В четырехцилиндровом двигателе искра генерируется дважды за один оборот коленчатого вала. С учетом этого обстоятельства тахометр определяет число своих оборотов в минуту и ​​пропорционально отклоняет стрелку.

Нормальная работа двигателя, несмотря на то, что стрелка тахометра ВАЗ 2109 прыгает, свидетельствует о выходе из строя самого прибора, неисправности проводки или неполадках в узлах, связанных с катушкой зажигания. Начните с ревизии проводки. Устройство снимает сигнал с «минуса» катушки, коммутация идет через клеммную систему и блок предохранителей. Если визуальный осмотр не выявил проблемы, можно подключить катушку к тахометру напрямую, используя метровый отрезок провода. Если проблема исчезла, можно оставить это временное соединение как постоянное, присоединив провод к штатным жгутам.

Осмотрите высоковольтные провода, распределитель и переключатель. Очень вероятная причина скачков стрелки — неисправность переключателя. В ВАЗ 2109 это устройство не подлежит ремонту и подлежит только замене. Опытные автомобилисты возят с собой эту недорогую и простую в установке запчасть.

Вставьте сменный переключатель, не устанавливая его, и если стрелка перестанет дергаться, замените переключатель. Если все это не помогает и тахометр по-прежнему не работает, подумайте о замене устройства.

Тахометр является одним из многих приборов для измерения транспортных средств. Этими устройствами сегодня оснащены все отечественные автомобили, хотя их установка при производстве не предусматривалась на «девятках» с низкими панелями. Почему не работает тахометр на ВАЗ 2109 высокой панели с карбюраторным двигателем и что делать в таких случаях — читайте в этой статье.

[Скрыть]

Назначение тахометра

Тахометр на ВАЗ 2109 — это прибор, который устанавливается на автомобили для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленчатого вала в данный момент поддерживаются силовым агрегатом. Также это устройство позволяет не допустить превышения возможно допустимых оборотов двигателя внутреннего сгорания.

Основное назначение тахометра на карбюратор ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется переключиться на более высокую передачу. Также это приспособление можно использовать для регулировочных работ во время движения или при работе двигателя внутреннего сгорания на холостом ходу.

Виды

Если вы решили приобрести ВАЗ 2109тахометр, для начала необходимо определиться с типом:

1. Цифровые приборы позволяют выводить информацию о работе силового агрегата на специальный дисплей. Если установить это устройство на карбюраторный ВАЗ 2109, устройство сможет более точно выставлять пороги принудительного холостого хода экономайзера.
2. Аналоговые устройства сегодня более популярны. Такие устройства позволяют наглядно продемонстрировать количество оборотов двигателя с помощью шкалы и стрелочки, которая движется по ней (автор видео — Илья Попов).

Возможные неисправности

Почему водители решают установить прибор на автомобиль с низкими панелями понятно, но перед подключением тахометра нужно разобраться в его основных неисправностях.

Симптомы поломки прибора:

• при запуске силового агрегата или во время движения стрелка прибора может начать прыгать;
• при работающем двигателе стрелка на шкале указывает на ноль.

Для начала при обнаружении неисправностей необходимо провести диагностику проводки и состояния контактов. Если замок зажигания был выполнен с использованием силиконовых проводов, это также может привести к некорректной работе устройства. Иногда причина неработающего устройства кроется в поломке регулятора скорости двигателя. Что касается самих цифровых приборов, то в этом случае чаще всего ломается цифровой дисплей, поэтому в случае такой поломки придется менять дисплей.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится следующим образом:

1. Сначала выбирается место, где будет стоять прибор, после чего тросик от него необходимо вывести в подкапотное пространство.
2. Перед тем, как собрать ВАЗ 2109, нужно развести проводку. Выход +12 вольт подключается к катушке (контакт В, сигнал — к контакту К), а «-» — к массе автомобиля, причем масса должна быть надежно закреплена. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
3. После того, как провода распределены, их необходимо соединить. Для подключения заземляющего провода желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
4. Для диагностики исправности устройства необходимо включить зажигание и завести автомобиль. При нормальной работе двигателя на холостом ходу стрелка на шкале приборов будет находиться в районе 750-850 об/мин. Если устройство дополнительно оснащено функцией вольтметра, вы также можете проверить ее – при выборе этой опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если аккумулятор работает нормально, этот параметр должен быть примерно 11-12 вольт.

Тахометр – устройство, служащее для отображения данных о количестве оборотов, совершаемых коленчатым валом. Если обычные первоначальные тахометры сообщали только об этом, то современные модели оснащены дополнительными полезными для водителя функциями — расход топлива, рекомендация оптимального режима движения и т.д.

Что можно получить

Виды

что автомобили ВАЗ 2109, имеющие низкую панель, напрочь лишены такого прибора, как тахометр от заводского производителя. ВАЗ 2109с высокой панелью оснащено это устройство, но качество и оперативность его работы оставляет желать лучшего.

Оптимальное решение для владельцев девяток с высокой и низкой панелью — купить новую, современную вычислительную технику и установить ее как внешнее устройство на ВАЗ 2109. Это даст дополнительную информацию, плюс еще украсит салон вашего автомобиля маленький.

Но прежде чем идти в хозяйственный магазин, следует узнать о типах тахометров.

При покупке тахометра на свой автомобиль обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Или просто скажите, что вам нужен аппарат на девятку.

Стандартное устройство — ничего особенного

Цена вопроса

Стоимость устройства — постоянно обсуждаемый вопрос. Одни считают, что нет смысла приобретать дорогую технику, так как для ВАЗ все запчасти доступны и дешевы сами по себе.

Но покупка дешевого тахометра влечет за собой получение ложной информации. Имеющиеся устройства могут иметь погрешность 20-30%. Какой смысл устанавливать такое оборудование, если данные все равно не соответствуют действительности и реальной пользы от агрегата вы не получите?

В среднем хороший тахометр на ВАЗ 2109 будет стоить 1000-2000 рублей. Не так много денег, чтобы сэкономить. При самостоятельной установке весь тюнинг обойдется в стоимость прибора, который сам считывает скорость. И мы подробно расскажем вам, как его установить.

Установка

Все, тахометр в ваших руках, так что можете смело отправлять его в собственный гараж и приступать к подключению прибора.

Не бойтесь самостоятельной сборки. Хотя тахометр является электрическим устройством, он состоит из трех проводов. Поэтому с задачей легко справятся даже неопытные водители.

Разобраться с проводкой не проблема

Заранее определитесь с местом, где будет располагаться ваш датчик частоты вращения коленчатого вала. Здесь выбор полностью за вами. Одни устанавливаются прямо на приборную панель, другие монтируются рядом с замком зажигания. Старайтесь выбирать место, где устройство не будет мешать и не будет портить внешний вид салона.

С местом определились, так что можно смело начинать работу.

1. Проведите провод тахометра из салона в моторный отсек. Практика показывает, что удобнее всего выводить через отверстие, предназначенное для троса спидометра.
2. Чтобы упростить себе задачу, возьмите жесткую, но достаточно тонкую проволоку. В длину потребуется около метра. Приклейте кабель тахометра к одному концу изолентой. Только делайте это осторожно, чтобы он мог пройти через отверстие в тросе спидометра.
3. Вставьте другой конец провода в выходное отверстие и начните толкать. Так вы без особых хлопот протянете проводку в моторный отсек.
4. Распределите провода. +12 — В катушки зажигания, Сигнал — К катушки зажигания, а Минус — это масса вашего автомобиля в любом доступном или удобном месте. Для надежности убедитесь, что массу можно прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаивайте к проводам устройства полноценные, качественные, прочные провода сечением 1 кв. мм. Старайтесь подобрать провода, которые будут соответствовать цветам штатной проводки тахометра. Затем с другой стороны провода 1 кв мм наденьте наконечники.

Схема подключения

1. Отвинтите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подключите электропроводку в соответствии со схемой выше.
2. Закручивать гайку, только перетягивать, демонстрируя собственную силу, не стоит. В противном случае вы рискуете сорвать резьбу, а устранить такой дефект проблематично.
3. Подключить заземление. Для этого выберите участок, где провод не будет мешать, не будет зацепляться с другими агрегатами, перегреваться и т.д.
4. Проверить устройство в работе. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это говорит о том, что обороты теперь нулевые, коленвал не крутится.

1. Завести машину. На холостом ходу нормальные обороты для ВАЗ 2109 составляют 750-850 об/мин. Соответствующая информация должна появиться на устройстве в салоне.
2. Если тахометр имеет дополнительную функцию вольтметра (очень полезная функция для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками). Выбрав режим вольтметра, на экране должны появиться данные о текущем сетевом напряжении — около 11-12 В при обычном заряде аккумулятора.

В помощь автолюбителю: схема подключения тахометра на ваз 2109 карбюратор

Что такое тахометр? Какая схема подключения тахометра на ваз 2109 карбюратор? Тахометр – это техническое устройство, отображающее количество оборотов коленчатого вала двигателя. Прибор показывает не только обороты двигателя. Современные разработки информируют водителя о расходе топлива, рекомендуют более оптимальный режим движения. Есть устройства с другими функциями. Обычно это электронные модели.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различных типов. Модели ВАЗ 2109 с низкой панелью лишены этого умного устройства. На автомобилях с высокой панелью этот прибор есть, но его качество вместе с эффективностью работы далеко не то, что ждут автолюбители. Поэтому лучшим решением для владельцев таких транспортных средств будет приобретение и установка нового устройства. Совершенно не важно, низкая у машины панель или высокая. Его можно установить в месте, где он будет не только давать дополнительную информацию, но и украшать салон автомобиля. Перед приобретением устройства необходимо ознакомиться с его видами.

Автомобили с дизельными двигателями оснащены тахометрами, которые считывают импульсы тока с генератора.

Катушки зажигания устанавливаются на бензиновые агрегаты. Возникающие на них импульсы считываются тахометром. Устройства имеют немного другую структуру. Это зависит от количества рабочих цилиндров в двигателе. При покупке устройства обязательно говорите о количестве цилиндров. Достаточно просто сказать продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость товара. Некоторые автовладельцы считают, что нет смысла покупать дорогие запчасти, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может привести к тому, что прибор будет давать информацию с искажениями, которые могут достигать 20 и даже 30%. Вы не получите реальной пользы от такого устройства.

Хороший прибор для автомобиля можно приобрести по цене около 1000-2000 руб. При таких ценах сложно сэкономить. А установить устройство своими руками сможет даже новичок. Таким образом, весь тюнинг автомобиля будет сводиться к стоимости устройства.

Настройка тахометра

Вы купили и принесли домой новый тахометр. Теперь вы можете отправиться в свой гараж, чтобы поставить устройство на машину с карбюратором. Установить и подключить его не так уж и сложно. Это электрический прибор, но не стоит его бояться. Как его подключить? Схема подключения тахометра предельно проста. Даже неопытный человек без труда соединит 3 провода, идущие от устройства. Итак, приступим. Следует:

• выбрать место для расположения устройства в машине;
• вывести провода из салона в подкапотное пространство;
• распределите провода на катушку зажигания и на массу автомобиля;
• проверить работу устройства.

Выбор места за вами. Установить тахометр можно на панели приборов или рядом с замком зажигания. Главное, чтобы устройство не мешало водителю и не портило внешний вид салона. Потом провода выходят. Лучше всего это делать через отверстие, через которое проходит тросик спидометра. В помощь можно взять метровый кусок жесткой, но достаточно тонкой проволоки. Кабель, идущий от тахометра, наматывается на конец провода изолентой так, чтобы он проходил через отверстие. Таким способом без особых проблем можно протянуть все провода под капотом. Подключить провод +12 к клемме В, сигнальный к клемме К. Для минуса нужно найти подходящее место на массе автомобиля. Лучше стянуть его гайкой.

Провода стандартного тахометра очень тонкие и очень хрупкие. К ним имеет смысл предварительно припаять качественные провода сечением около 1 мм². Цвета лучше не менять. На концах должны быть установлены стандартные наконечники. Теперь можно открутить гайки на катушке зажигания, подсоединить провода и затянуть крепеж. Не прилагайте слишком много усилий при затягивании гаек. Порвать нить очень легко.

После установки необходимо проверить работу тахометра. При включенном зажигании шкала прибора должна быть на 0. Запустить двигатель. На холостом ходу прибор должен показывать примерно 750-850 оборотов коленчатого вала в минуту. Если есть функция проверки сетевого напряжения, включите ее. При нормальном заряде аккумулятора напряжение должно быть 11-12 В. Если все показания соответствуют вышеизложенным, устройство можно считать установленным.

Заключение по теме

Все знакомые автомобили марки ВАЗ 2109 не оснащены на заводе тахометром.

Этот недостаток легко исправить самостоятельно, купив в магазине обычное устройство.

Стоит 1000-2000 руб. Он считывает и показывает количество оборотов коленчатого вала, некоторые марки следят за напряжением бортовой сети, имеют будильник и могут иметь массу других функций. Это очень полезное и умное устройство подключается всего тремя проводами. Их невозможно спутать. С работой справится даже самый неумелый автомобилист. Точно так же устанавливаются тахометры на автомобили ВАЗ 2109. 9 и марки ВАЗ 2108.

korchim.ru

Тахометр ваз 2109 | Ремонт Ваз 2108 2109 21099

Автомобиль ВАЗ 2109 при выпуске на заводе не комплектуется штатным тахометром. Однако эту ситуацию легко исправить. При необходимости контролировать обороты двигателя можно установить внештатный тахометр. На рынке представлено большое разнообразие тахометров, многие из них имеют второстепенные функции: вольтметр, часы, будильник и т. д. Тахометры бывают двух типов: для бензиновых и дизельных двигателей. Принцип работы тахометра

бензиновый двигатель основан на подсчете импульсов тока на катушке зажигания. У дизеля нет катушки зажигания, поэтому тахометр дизельного автомобиля улавливает импульсы тока от генератора. Тахометры бензиновых двигателей также делятся в зависимости от количества цилиндров в двигателе автомобиля. Поэтому, когда вы будете покупать свой тахометр, продавец обязательно спросит у вас: бензин или дизель и марку автомобиля. Обычный тахометр для ВАЗ 2109 с функцией вольтметра будет стоить около 15. 9 долларов.0003

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр на ВАЗ 2109, теперь нужно определиться с местом его установки: кто-то ставит его на панель приборов, кто-то возле замка зажигания. В общем, в таком месте, чтобы не портить вид салона и видеть показания тахометра. Тахометр крепится на двусторонний скотч, с обратной стороны. Конечно, не все из нас электрики, но тахометр — это электрический прибор и его нужно как-то подключать. Радует то, что у тахометра всего три провода, так что сделать что-то не так будет сложно.

Подключение тахометра ВАЗ 2109

Первое, что нужно сделать, это вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Вынимаем провод из салона

Берем кусок тонкой жесткой проволоки длиной около метра и приклеиваем изолентой провод тахометра к одному из его концов. Делать это нужно осторожно: чтобы он не был слишком толстым и крепко держался. Затем вставляем другой конец провода в отверстие для троса спидометра и просовываем его под капот. Затем со стороны капота проволокой вытягиваем наш провод. Теперь нужно подключить провода: +12 В — В катушки зажигания, Сигнал — К катушке зажигания. Минус — масса автомобиля в любом удобном для вас месте, лучше если она будет прижата гайкой. Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности используется следующий метод: к жилам кабеля тахометра припаиваются обычные провода сечением 1 мм2 (их можно также надеть на поворот, но это менее надежный вариант). Очень хорошо, если подобрать провода под цвет родных проводов тахометра. Наконечники надеваются на провод сечением 1 мм2 с другой стороны.

Ключом на 10 откручиваем гайки на катушке зажигания и подключаем провода по вышеприведенной схеме.

Соединение с катушкой зажигания

Затягиваем гайки, сильно, но без фанатизма, так как сорванная резьба на катушке зажигания никому не нужна. Теперь подключаем массу. Готово, тахометр подключен к вашему ВАЗ 2109.

Подключаем массу

Проверим его работу. Включаем зажигание: прибор покажет нулевые обороты.

Обороты двигателя

Заводим машину: на холостых должно быть около 750-850 об/мин. Если тахометр снабжен вольтметром, переключитесь в режим вольтметра и посмотрите

бортовое напряжение.

Напряжение бортовой сети

Все, тахометр устанавливается на ваш ВАЗ 2109. На автомобили ВАЗ 2108, ВАЗ 21099 тахометр устанавливается аналогично.

К основному

vaz2109.net

Самостоятельное подключение тахометра к ВАЗ 2109

Тахометр является одним из многих приборов для измерения транспортных средств. Этими устройствами сегодня оснащены все отечественные автомобили, хотя их установка при производстве не предусматривалась на «девятках» с низкими панелями. Почему не работает тахометр на ВАЗ 2109 высокой панели с карбюраторным двигателем и что делать в таких случаях — читайте в этой статье.

Тахометр на ВАЗ 2109 — это прибор, который устанавливается на автомобили для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленчатого вала в данный момент поддерживаются силовым агрегатом. Также это устройство позволяет не допустить превышения возможно допустимых оборотов двигателя внутреннего сгорания.

Приборная панель с установленным цифровым прибором

Основное назначение тахометра на карбюраторном ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется переключиться на более высокую передачу. Также это приспособление можно использовать для регулировочных работ во время движения или при работе двигателя внутреннего сгорания на холостом ходу.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с типом:

1. Цифровые приборы позволяют отображать информацию о работе силового агрегата на специальном дисплее. Если установить это устройство на карбюраторный ВАЗ 2109, устройство сможет более точно выставлять пороги принудительного холостого хода экономайзера.
2. Аналоговые устройства на сегодняшний день являются самыми популярными. Такие устройства позволяют наглядно продемонстрировать количество оборотов двигателя с помощью шкалы и стрелочки, которая движется по ней (автор видео — Илья Попов).

Подключаем тахометр к ВАЗ 2109 (карбюратор)

Тахометр. Это устройство, служащее для отображения данных о количестве оборотов, совершаемых коленчатым валом. Там, где обычные пусковые тахометры только сообщали об этом, современные модели оснащены дополнительными полезными для водителя функциями: расход топлива, рекомендации по оптимальному режиму движения и т.д.

Что можно получить

Лучшее решение для владельцев девяток с высоким и Низкие панели купить новую, современную вычислительную технику и установить ее как внешнее устройство на ВАЗ 2109. Это даст дополнительную информацию, плюс даже немного украсит салон вашего автомобиля,

Но перед тем, как отправиться в строительный магазин, следует узнать о типах тахометров.

Виды

Особенности работы

Для дизельных двигателей

См. также

Дизельные двигатели не оснащены катушками зажигания, т.к. тахометр основан на считывании импульсов тока генератора.

Для бензиновых двигателей

Бензиновые силовые агрегаты имеют катушки зажигания , импульсы тока которых считываются тахометром. Таким образом, панель предоставляет актуальную информацию. При этом бензиновые тахометры отличаются друг от друга в зависимости от количества цилиндров в двигателе.

При покупке тахометра для своего автомобиля обязательно укажите, что это четырехцилиндровый бензиновый агрегат. Или просто скажите, что вам нужен аппарат на девятку.

собственное устройство. ничего особенного

Цена вопроса

Стоимость устройства. это постоянно обсуждаемый вопрос. Некоторые считают, что покупать дорогую технику бесполезно, так как на ВАЗ все запчасти доступны и дешевы.

Но покупка дешевого тахометра связана с получением неточной информации. Доступные устройства могут иметь погрешность 20-30%. Смысл в установке аналогичного оборудования, если данные все же не соответствуют действительности и реальной пользы от устройства вы не получаете?

В среднем хороший тахометр для ВАЗ 2109будет стоить 1000-2000 руб. Не так много денег, чтобы сэкономить. Установив его самостоятельно, вся настройка обойдется самому читателю устройства. А как его установить, мы вам подробно расскажем.

Крепление

ВАЗ 2108 Установка тахометра

Сделай сам.

Тюнинг своими руками ваз 2108 (Тахометр с 06 поставил на ваз 2108)

Читайте также

В этом видео описана установка тахометр с шестерки на 2108 , 2109, 2199.

Все, тахометр в ваших руках, так что можете смело отправлять его в собственный гараж и приступать к подключению прибора.

Не нужно бояться самостоятельной сборки. Хотя тахометр является электрическим устройством, он состоит из трех проводов. Поэтому с задачей легко справятся даже неопытные водители.

С подключением проблем нет

Заранее определите место, где будет находиться ваш считыватель частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Некоторые из них крепятся непосредственно на приборной панели, другие устанавливаются рядом с замком зажигания. Старайтесь выбирать место, где устройство не будет мешать и портить внешний вид салона.

Место выбрано так, чтобы вы могли безопасно начать работу.

1. Протяните трос тахометра из салона в моторный отсек. Практика показывает, что удобнее всего вынуть из отверстия, предназначенного для тросика спидометра.
2. Для упрощения задачи возьмите жесткий, но достаточно тонкий провод. Он занимает около метра в длину. Прикрепите кабель тахометра к одному концу изолентой. Только делайте это осторожно, чтобы он мог пройти через отверстие спидометра.
3. Вставьте другой конец провода в выходное отверстие и начните извлекать. Поэтому вы без особых хлопот протягиваете проводку в подкапотное пространство.
4. Распределите провода. 12. Катушка зажигания B, сигнал. катушка зажигания, и минус. вес вашего автомобиля в любом доступном или удобном месте. Для надежности убедитесь, что массу можно прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаивайте к проводам устройства полноценные, качественные, прочные провода сечением 1 квадратный метр. Попробуйте подобрать провода, которые будут соответствовать стандартным цветам проводки тахометра. Затем с другой стороны провода 1 квадратный миллиметр установите наконечники.

Схема подключения

1. Отверните гайки крепления катушки зажигания с помощью ключа на 10, а затем подключите проводку согласно схеме выше.
2. Гайку затянуть, только тянуть, показывая свою силу, не стоит. В противном случае вы рискуете сорвать резьбу, а устранить такой дефект проблематично.
3. Подключить заземление. Для этого выберите участок, где провод не будет мешать , не будет взаимодействовать с другими устройствами, перегреваться и т. д.
4. Проверьте, работает ли устройство. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это указывает на то, что подъемная сила теперь равна нулю, коленчатый вал не вращается.

1. Завести машину. На холостом ходу нормальные обороты для ВАЗ 2109 составляют 750-850 об/мин. Соответствующая информация должна появиться на устройстве в кабине.
2. Если тахометр имеет дополнительную функцию вольтметра (очень полезный функционал для тех, кто предпочитает ремонтировать и диагностировать работу своих автомобилей самостоятельно). Выбрав вольтметр, на экране должны появиться данные о текущем напряжении сети. около 11-12В при правильном заряде аккумулятора.

Как известно, автомобили ВАЗ 2109 с низкой панелью не оснащены таким полезным устройством, как тахометр. У владельцев «девяток» с высокой панелью также часто возникают претензии к работе штатного тахометра. При выходе из строя устройства покупать новые стрелочные переводы довольно дорого, часто они стоят от 1500 рублей. Недорогие копии могут быть ненадежными. Поэтому в этой статье мы рассмотрим установку и подключение электронного тахометра на наш автомобиль. Традиционно установка будет производиться вручную.

Стоимость этого устройства около 800 рублей. Работает без нареканий, нареканий на его работу от пользователей пока не поступало.
Помимо своей основной функции — измерения и отображения числа оборотов коленчатого вала двигателя в единицу времени (обычно оборотов в минуту), электронный тахометр имеет дополнительные и полезные встроенные функции.
Например, отдельные экземпляры могут сигнализировать о превышении оборотов двигателя выше заданного предела, измерять напряжение бортовой сети, иметь встроенные часы, секундомер, будильник и так далее. Это устройство может переходить в дежурный режим при выключенном двигателе для снижения его энергопотребления, но даже в рабочем режиме оно не будет заметно влиять на нагрузку автомобильного аккумулятора, потребляемая электронным тахометром мощность не превышает 1,5 Вт.

Установка устройства достаточно проста, необходимо подключить всего 3 провода к электропроводке автомобиля, 2 из которых питание устройства. Питание можно подать от прикуривателя, минусовой провод можно закрепить на массу в удобном месте. Третий провод подключаем к выводу «К» катушки зажигания, либо к выключателю.

Установить наш электронный тахометр на ВАЗ 2109, 2108, 21099 можно с помощью двухстороннего скотча, зафиксировав им прибор на кожухе рулевой колонки.

Электронный тахометр на тоннеле рулевой колонки

Для ВАЗ 2109 с низкой панелью можно встроить такой электронный тахометр в комбинацию приборов вместо индикатора сигнализатора СТОП, а кнопки управления вывести на внутреннюю верхнюю часть козырек комбинации приборов. Выглядит очень круто.

Тахометр вместо дисплея «СТОП»

Данная установка рассмотрена на примере прибора ТХ-517, аналогов тоже много, можно выбрать прибор по душе.

Самая частая неисправность данного типа устройств — выгорание сегментов индикатора в устройствах с некачественным дисплеем.

Так же хочу отметить, что установка цифрового тахометра рациональна на карбюраторные автомобили ВАЗ 2109. На автомобилях с инжекторным двигателем, на мой взгляд, более рациональным решением будет установка бортового компьютера. Обладает гораздо более широким функционалом, так как считывает многие параметры с блока управления двигателем и может отображать их на дисплее. Подключить его тоже не сложно, об этом можно прочитать . Правда, это стоит намного дороже. В общем, решайте сами!

ВАЗ 21099 тюнинг салона высокая панель. Тюнинг боковых зеркал

Дорогие друзья, представляю вашему вниманию дополнительную серию фотографий деревянной торпеды в моей 99-ке. Старался снимать все более подробно, чтобы максимально передать настоящие ощущения от нахождения внутри машины. На первом фото хорошо видны «косячки» под кнопками противотуманок, обогрева заднего стекла и аварийки.

Дело в том, что когда я начал делать торпеду, я изначально пилил отверстия для установки больших кнопок от камаза или от автобуса, точно не помню что это было. Но мы не смогли найти колодки для подключения проводки к этим кнопкам. Поэтому в последний момент было решено оставить стандартные кнопки. Пришлось ставить деревянные заплатки, которые хорошо видны на фото. Телевизор закреплен внутри торпеды. Невозможно удалить снаружи. Теперь камера заднего вида включена. Но можно переключить видеовход на радио. Потом можно смотреть мультфильмы. Кнопка переключения расположена на облицовке туннеля. Железная розетка под телевизор изготовлена ​​методом электрохимической гравировки. Этот метод вычитается в Интернете. Но пришлось очень долго экспериментировать на различных железках, прежде чем удалось выработать оптимальную технологию, подходящую для домашних условий.

Магнитолу практически не использую по прямому назначению. Вместо музыки я слушаю двигатель. А у магнитолы оказалась очень полезная функция — самонастраивающиеся часы. Крупный план крышки бардачка с белкой.

Не навесной. Его можно легко вынуть, как пробку из бутылки. Но сидит очень плотно. Не болтается и самопроизвольно не выпадает. Внутренности бардачка.

Весь бардачок выполнен из стеклопластика (стекловолокно + эпоксидная смола). Таким же материалом отделана вся изнаночная часть торпеды для большей прочности конструкции. Вот крупный план торпеды слева от руля направления.

Собственно руль на фоне остальной торпеды.

Руль переделан из какого то кетайского или турецкого руля, купленного на авторынке за 500 руб. С рулевого колеса снята вся пластиковая отделка, осталась только стальная рама. Далее к этому каркасу поштучно приклеивались деревяшки. Затем — морилка и лак в 10 слоев. Сиять. Вид на руль спереди.

Отдельного внимания заслуживает кнопка на руле. Значок марки «Лада» вырезал электролобзиком из металлической пластины. Затем отполировал до зеркального блеска и навсегда приклеил к кнопке на руле эпоксидной смолой. Это облицовка центрального тоннеля.

Также деревянные. На нем три кнопки. Слева направо: кнопка центрального замка (запирание/отпирание замков дверей изнутри), кнопка электропривода багажника (об установке напишу в отдельной записи в БЖ), кнопка включения/выключения камера заднего вида (при отключении камеры заднего вида видеовход телевизора автоматически переносится на магнитолу). В левой части фото видна открученная часть крепления крышки на рычаге переключения передач (винты в подстаканнике на фото справа). Это временная мера, так как на момент фотографирования я был занят приведением в порядок крыльев и навески КПП. Надоел отвратительный скрип-хруст, издаваемый механизмом кулисы при каждом переключении передач. На момент написания этой статьи эта работа была успешно завершена.

Приборная панель — одна из самых заметных деталей интерьера любого автомобиля. И ВАЗ «девяносто девятый» не исключение. Конечно, эта модель выпускалась еще в далекие девяностые, и сейчас панель приборов ВАЗ-21099 имеет довольно скудный дизайн по сравнению с другими автомобилями. Но все же есть способ улучшить эту часть, и называется он «тюнинг».

Здесь перед автолюбителем открываются два пути — либо купить предварительно настроенную панель, которая будет стоить на порядок выше стандартной, либо усовершенствовать ее самостоятельно по своему вкусу, сэкономив при этом несколько тысяч рублей и потратив пару дней свободного времени. Итак, давайте разбираться, как модернизировать панель приборов на ВАЗ-21099.

Какие инструменты для этого нужны?

Снятие старой панели и процесс тюнинга

С чего начать этот долгий, но довольно увлекательный процесс? Конечно, от демонтажа старой приборной панели. А для начала нужно снять весь пластик, то есть отделочный материал, скрывающий все ненужные щели и болты. Затем приступаем к разборке самой панели. Важно помнить — перед этим процессом обязательно отключите аккумулятор от аккумулятора, иначе всю последовательность процесса вы сможете найти в руководстве по эксплуатации ВАЗ-2109.9. Приборная панель, ее особенности и крепления — там все можно найти. А пока вернемся к настройке.

Итак, перед нами разобранная панель приборов ВАЗ-21099. Чтобы улучшить его, мы начинаем заменять новые стрелки. Как правило, новые комплекты манометров имеют больший диаметр отверстия, поэтому при установке отверстия должны быть просверлены шире. Это сделано для того, чтобы новые стрелки не «прилипали» к плате, как это часто бывает у автомобилистов. Если вы не хотите сверлить отверстия или просто не уверены в своих силах, можно пойти и другим путем, просто покрасив старые стрелки в любой подходящий вам цвет. Здесь главное соблюдать качество краски и выбирать исключительно матовые оттенки, иначе шкала на панели будет все время блестеть. Вы также можете перекрасить все циферблаты, если хотите. Важно соблюдать точность шкалы, особенно на спидометре.

Панель приборов ВАЗ-21099 — замена лампочек

После этого приступаем к установке неоновой подсветки. Лучшим вариантом является тот, который имеет возможность менять свой оттенок. Но если вы этого не хотите, то можете купить обычные диоды любого цвета и вмонтировать их в то место, где стояли старые лампы. Также при установке не перепутайте полярность, иначе после всего процесса у вас не загорится подсветка и придется все разбирать заново.

Каждый владелец автомобиля ВАЗ 21099 хочет, чтобы салон его автомобиля был комфортным. Поэтому после просмотра фото тюнингованных деталей у многих возникает желание сделать тюнинг панелей ВАЗ 21099 своими руками. Кстати, после его проведения обычно исчезают все скрипы обшивки, на которые так часто жалуются владельцы отечественных «девяток». В результате водитель может наслаждаться тишиной, а также слышать шелест шин по асфальтовому покрытию и приятный шепот двигателя.

Тюнинг салона ВАЗ 21099 лучше начинать с оснащения днища и колесных арок кузова сплошной шумоизоляцией.

А улучшение приборной панели должно следовать за усилением обшивки двери. Дело в том, что именно двери обычно являются основным источником скрипов.

Рычаги руля не должны мешать безопасности вождения

Рулевое колесо ВАЗ 21099 достаточно безопасное и достаточно удобное, поэтому в его срочной замене нет необходимости. Специалисты рекомендуют лишь установить на него кожаную оплетку, чтобы улучшить внешний вид, а также качество контакта с руками водителя. Если есть желающие избавиться от старого руля, им стоит посетить авторынок, где всегда можно найти широкий ассортимент спортивных «баранок», как китайского производства, так и известных фирм.

Не стоит слишком увлекаться настройкой приборной панели на ВАЗ 21099, так как некоторые конструктивные новшества могут помешать безопасности вождения. К ним относятся квадратный руль или руль уменьшенного диаметра, а также разрывы на руле: они будут бесполезны в случае аварийной ситуации на дороге.

При тюнинге салона ВАЗ 21099 своими руками добавлять дополнительные ручки на руль нежелательно. Это, конечно, выглядит эффектно, но не позволяет выполнять маневры с запредельной точностью. При этом приборная панель, похожая на часть космического корабля, выглядит великолепно – с этим не поспоришь.

Не жалейте денег на тюнинг салона ВАЗ 21099

Не жалейте денег на полную перетяжку потолка, стоек кузова и дверей, используйте качественный кожзаменитель. После тюнинга панели приборов ВАЗ 21099 можно приступать к подтяжке рычага переключения передач и «ручника», а также задней полки и рулевой колонки.

Пригодятся педали газа, тормоза и сцепления, а противоскользящее напольное покрытие добавляет интерьеру практичности и оригинальности.

Детали для тюнинга всегда можно найти в местных магазинах, на авторынках и в Интернете.

Завершить своеобразную симфонию тюнинга автомобиля ВАЗ 21099 позволят удобные кресла с боковой поддержкой. Особенно красиво, когда эти сиденья выполнены в спортивном стиле, а их дизайн заранее разработан для установки на «девятки» мощных звуковых динамиков, которые позволят вам наслаждаться прослушиванием качественной музыки.

Тюнинг автомобилей своими руками – популярное сегодня направление, которое является аналогом зарубежных специализированных дизайн-студий. Модернизации чаще всего подвергаются автомобили отечественного автопрома. Зачастую это модели, которые называют классикой. Модель 21099 или «Девяносто девятый» не стал исключением, как прозвали машину в народе.

ВАЗ 21099 является символом своей эпохи — 90-х годов. Эту модель можно с уверенностью назвать прорывом отечественного автопрома в области дизайна автомобилей. Принципиально новый дизайн, передовое оснащение, хорошие ходовые качества для городских условий покорили сотни тысяч автомобилистов. Купить «Девяносто девятый» — показать свой высокий социальный статус в 90-х годах. И сегодня этот автомобиль часто можно встретить на отечественных дорогах. Тюнинг на ВАЗ 2109 своими руками.9 позволяет создавать действительно эксклюзивные модификации, которые станут предметом гордости владельца.

Традиционно для отечественного автопрома автомобиль имеет огромный потенциал для модернизации. При этом цена на тюнинг ВАЗ 21099 не будет высокой, так как многие доработки можно произвести с помощью подручных средств и творческого подхода к решению задач. Но даже если покупать комплектующие, эксклюзивный внешний вид, нестандартный дизайн салона и продвинутые характеристики ВАЗ 21099 окупит все финансовые затраты.

Внешний тюнинг ВАЗ 21099 не потребует внушительных финансовых вложений, так как внешний вид автомобиля довольно легко меняется путем замены, улучшения следующих элементов:

• Решетка радиатора
• Капюшон
• Оптики
• Двери
• Крылья

Тюнинг салона также относительно прост, благодаря простому устройству компоновки салона. Этому способствует большое количество вариантов его оформления с использованием специализированных и подручных средств.

Отечественный автопром предлагает 2 варианта модернизации двигателя ВАЗ 21099:

• Улучшение карбюратора
• Прошивка форсунки

В первом случае необходимо выполнить простые действия, направленные на улучшение системы подачи топлива посредством механического узла — карбюратора:

• Установка усовершенствованной модификации дроссельной заслонки или диффузора. Целесообразно устанавливать образцы с более чем стандартной маркировкой
• Снятие пружины с привода дроссельной заслонки первичной камеры

Такой тюнинг карбюратора на ВАЗ 21099 увеличит поток воздуха, даст возможность двигателю дышать, повысит его мощность и динамические характеристики.

В случае прошивки настроек форсунки ВАЗ 21099 необходимо купить и установить специальный блок — контроллер. Это устройство является носителем программного обеспечения, которое позволит повысить мощность, крутящий момент и динамику. Итак, как раз проводится тюнинг инжекторного двигателя ВАЗ 21099.

Полезный совет

Исследования показали, что не стоит гнаться за дорогими устройствами, они не очень эффективны и часто уступают по приросту мощности и динамике контроллерам со стандартными программами.

Из всего вышесказанного можно сделать вывод, что чип-тюнинг двигателя ВАЗ 21099 не дает впечатляющего прироста технических характеристик силового агрегата. Поэтому не стоит тратить деньги на эту операцию.

По поводу прямого вмешательства в ВАЗ 21099 систем двигателя, то они не нужны. Семейство этих моторов оказалось на удивление удачным для конструкторов. Они имеют хорошие динамические характеристики в стандартной комплектации и достаточно быстры для шоссе и городских условий. На этом можно сэкономить, но если автомобиль планирует участвовать в спортивных соревнованиях, то не помешают следующие операции:

• Замена штатных направляющих клапанов на бронзовые
• Установка облегченных клапанов
• Модернизация впускной и выпускной системы двигателя — установка передовых модификаций коллектора
• Турбонаддув двигателя. При этом не забыть про установку клапана для сброса избыточного давления и турбированных поршней с «лужей» объемом от 16,5 до 20 см3
• Для увеличения срока службы узлов и движущихся частей двигателя следует установить ловушку картерных газов. Избавится от губительного нагара на поверхности запчастей

Выполнение всех вышеперечисленных действий станет полезной школой для тех, кто хочет изучить всю многогранность тюнинга своими руками.

Тюнинг подвески ВАЗ 21099 своими руками осуществляется по стандартной схеме:

• Установка жестких амортизаторов. Лучше использовать их двухсекционный вариант.
• Установка новых тормозных дисков и ступиц
• Замена поперечных стабилизаторов
• Замена родных петель на шаровые
• Проведение лифта подвески путем установки усовершенствованных вариантов пружин. Также можно поднять заднюю часть автомобиля с помощью накладок на штатные пружины

Больше внимания следует уделить дискам и резине. Многие специалисты утверждают, что легкие сплавы гораздо надежнее и практичнее своих железных аналогов. Это верно лишь отчасти. Главным преимуществом легкосплавных дисков является их малый вес. Но этот показатель не дает существенного преимущества в плане управляемости и динамики. В то же время легкие сплавы менее практичны, чем железные диски.

При внушительной нагрузке, например, при падении в яму, они чаще всего лопаются и требуют дорогостоящего ремонта с применением аргоновой сварки. В то время как железные диски можно отрегулировать молотком и продолжить движение. В условиях экстремального бездорожья и заснеженных дорог легкосплавные диски уступают по практичности своим стальным аналогам. Поэтому рекомендуется иметь оба комплекта дисков и устанавливать их в зависимости от дорожных и погодных условий.

Тюнинг салона ВАЗ 21099 — важный этап превращения автомобиля в эксклюзивный образец. Его можно разделить на 2 этапа:

• Установка новых или модернизация штатных передних сидений. Например, к ним можно подвести подогрев, а сами сиденья обтянуть тканью или кожей. При этом покупка чехлов станет простым, но непрактичным решением для масштабного тюнинга.
• Замена обшивки салона. Сделать это несложно, достаточно снять старый и обтянуть салон новым. Вы можете сделать обшивку самостоятельно или купить готовый комплект. Хорошим дизайнерским решением будет установка на боковые панели дверей фигурных вставок из карбона, стеклопластика, дерева, качественного пластика или хромированных элементов.

Тюнинг салона ВАЗ 21099 своими руками – процесс творческий, требующий аккуратности и терпения.

Угловатая торпеда ВАЗ 21099, которая противно пищит, нуждается в замене, даже если полная модернизация автомобиля не планируется. Отличной альтернативой стандартной модели станет продвинутая, обтекаемая версия от иномарок. Владельцу останется только установить его, изменив конфигурацию и систему крепления.

Заменив торпеду можно сразу тюнинговать ВАЗ 21099 панель приборов, так как штатный блок вряд ли подойдет к новой торпеде и его придется дорабатывать. Проще и лучше установить новую приборную панель, главное, чтобы она подходила по разъемам.

Одним из принципиальных моментов тюнинга ВАЗ 21099 является доработка бамперов. Их переработка кардинально меняет внешний вид автомобиля. Есть несколько способов апгрейда бамперов:

• Установка бампера от другой модели или покупка спортивной, тюнинговой версии специально для ВАЗ 21099
• Изготовление эксклюзивной модели с использованием монтажной пены, эпоксидной смолы, шлифовальных материалов. Сложность этого метода заключается в выведении симметрии, создании пропорций. Это также требует творчества.
• Проще всего улучшить накладки на бампера ВАЗ 21099. Но они больше являются элементом декора и используются для создания законченной, гармоничной композиции

Гладкий плоский капот Девяносто девятого открывает широкие возможности для модернизации. С помощью металлорежущего инструмента — болгарки, сварки и шпаклевки из стандартного капота можно сделать достойный Бэтмобиля образец с жабрами и воздухозаборниками. Навыки жестянщика позволяют конфигурировать капот по-разному. В крайнем случае его можно оклеить карбоновой пленкой.

Полезный совет

При модернизации капота следует сначала нарисовать то, что вы хотите получить, затем перенести свой замысел в виде разметки на поверхность крышки моторного отсека. Обязательно несколько раз проверьте маркировку и только после этого можно приступать к усовершенствованию капота.

Модернизация багажного отделения зависит исключительно от навыков автовладельца и его фантазии. Существует не менее нескольких десятков вариантов комплектации багажного отделения. Наиболее популярным является установка мощной акустической системы. Также на внутренней стороне крышки багажника часто монтируется небольшая ЖК-панель. Некоторые устанавливают его на механизм, который выдвигает монитор при открытии крышки багажника.

Следует помнить, что такие модификации занимают практически все место, поэтому придется пожертвовать возможностью загрузить вещи или инструмент в багажник.

Еще одним способом улучшения багажного отделения, точнее его крышки можно считать установку крыла — спойлера. Помимо эстетичности, он несет и практическую функцию — создает прижимную силу на высоких скоростях. Необходимо подобрать модель, которая будет гармонично вписываться в экстерьер автомобиля. Неуклюжая модель может испортить все усилия, направленные на создание эксклюзивного, стильного дизайна автомобиля.

Тюнинг оптики на ВАЗ 21099 в основном осуществляется путем установки специализированных накладок на фары. Монтаж светодиодных лент – эффектный и простой способ декорирования. Практичным вариантом будет установка галогенных фар. На ВАЗ 21099 чаще всего проводится доработка штатных оптических приборов. Замена их на новые модели – трудоемкий процесс, без которого легко можно обойтись подручными средствами.

Тюнинг задних фонарей на ВАЗ 21099 проводится так же, как и модернизация фар.

Стандартная панель приборов ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предусматривает демонтаж и установку европанели. Следует отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция этого типа. В любом случае для такой настройки необходимы следующие инструменты:

• Набор отверток;
• гайки и шайбы;
• текущий индикатор;
• проводов.

Пошаговые шаги тюнинга

Перед демонтажем панели ВАЗ 21099 потребуется вручную снять клеммы с блока питания. Затем снимается обшивка рулевого колеса. Гайку следует отвернуть так, чтобы ее конец оказался заподлицо с одноименным элементом вала рулевой колонки. Вы не можете отключить его сразу. Тогда тюнинг панели ВАЗ 21099 предусматривает снятие руля.

После откручивания 6 крепежных винтов нижнего кожуха его необходимо снять. Накладка замка зажигания демонтируется. Следующим шагом является ослабление болта, который крепит основание переключателей. С вала снимается последний элемент, и отсоединяются 2 колодки с соответствующими проводами.

Потребуется маркировка переключателей омывателя и стеклоочистителя. Блок с проводами отсоединен от соответствующих рычагов и указателей поворота. Подсос должен быть вытянут, чтобы была тяга. При этом рукоятка первого блока тянется на себя. Затем на панели выворачиваются болты крепления консольной накладки и снимается сама накладка.

Патрон прикуривателя и пепельница вынимаются из гнезда. Торпеда ВАЗ оборудована вентилятором отопителя, который нужно будет снять. Для этого рекомендуется использовать отвертку. Блок и два провода отсоединяются от выключателя вентилятора. Они освещают Европанель.

Тюнинг панели приборов

Также необходимо отсоединить ручки гидрокорректора фар и выключатель света. После откручивания гаек соответствующий переключатель вставляется в панель. Боковые патрубки снимаются отверткой. На высокой панели предусмотрен лючок болтов крепления накладки. Последние элементы расположены по обеим сторонам торпеды.

Последующая настройка осуществляется с учетом снятия радиорозетки. Существующее звуковое оборудование предварительно демонтировано. Затем с помощью отвертки снимаются защелки и поднимается крышка. Разъем и провода от прикуривателя отсоединяются. Аналогичный шаг выполняется в отношении подсветки и выключателя сигнализации.

Завершающий этап работ

Высокая панель ВАЗ разбирается аккуратно, так как слева есть защелки, которые быстро ломаются. После отсоединения блока от других элементов демонтируется вся комбинация приборов. Завершающим этапом является отсоединение троса от спидометра. Если европанель оснащена дополнительным оборудованием, то нужно быть еще более внимательным. Тюнинг торпеды предусматривает отсоединение колодок от следующих агрегатов:

• Бортовая система управления;
• реле зажигания;
• остальная панель приборов;
• лампы подсветки.

Потребуется открутить винты нижнего крепления торпеды с обеих сторон. С помощью отвертки вытаскивается заглушка и откручиваются винты боковой фиксации торпеды. Европанель снимается на финальном этапе. Монтаж новой конструкции такого типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа переключателей.

Зачастую тюнинг торпеды ВАЗ подразумевает демонтаж пластика и снятие панели приборов. В этом случае вам потребуются следующие инструменты и материалы: паяльник

• ;
• европанель или вставка;
• ультрафиолетовая лампочка;
• проводов;
• лампочки;
патроны
• ;
клей
• ;
Маркер
• .

Изначально потребуется снять старую европанель, снять стекло и существующую окантовку. Вставка и стрелки аккуратно вытаскиваются. Особое внимание следует уделить новой вставке. Отверстия рекомендуется делать с определенным запасом. Это предотвратит залипание стрелок.

Дальнейший тюнинг основан на демонтаже штатной подсветки. Это может сломать пластик. Первоначально плата демонтируется. Специалисты советуют предварительно нанести на бумагу существующее подключение и схему подключения.

Стандартная подсветка заменена на неоновые лампы. Неон приклеен к панели. Сверху закреплена пластиковая защита. В этом случае нужно проверить, надежно ли держится эта конструкция. Блок, с помощью которого осуществляется управление неоновой подсветкой, следует приклеить к европанели. Для этого можно использовать клей или двухсторонний скотч.

Этот тюнинг легко сделать своими руками. Важным моментом является установка панели и правильное подключение ее устройств к сети. Для этого автомеханики рекомендуют использовать книги по ремонту и эксплуатации ВАЗ 21099.

Музей Лады в фотографиях: лучшие хиты и безумные концепты

Follow @@Atters_J

• Слайд

  Музей «Лада»

  Как ни странно, учитывая репутацию «Лады» как производителя серьезных и недорогих автомобилей, музей «Лада» — приятное и серьезное мероприятие. Он спрятан на первом этаже учебного колледжа Автоваза, расположенного недалеко от входа на завод фирмы в Тольятти, Россия. Фактически город был создан в 1960-х годов, чтобы разместить рабочих на заводе «АвтоВАЗ», и присутствие «Лады» видно повсюду, от огромных статуй «Лады» на кольцевых развязках до спонсорства хоккейной команды ХК «Лада Тольятти».

  Тем не менее, музей Lada сам по себе относительно небольшой: в двух залах представлены некоторые из наиболее значимых моделей и самых смелых концепций, созданных АвтоВАЗом, материнской фирмой Lada. Вот некоторые из основных моментов.

  Да, и если вы планируете поездку в Тольятти, вам будет приятно узнать, что, как и автомобили Lada, музей имеет отличное соотношение цены и качества: вход бесплатный.

• Слайд

  Лада Ваз 2101 и Фиат 124

  АвтоВАЗ изначально создавался в партнерстве с Fiat, причем ранние модели фирмы переделывались в версии итальянских машин. Первым автомобилем фирмы был ВАЗ 2101, выпускавшийся под брендом «Жигули» в России и «Жигули» для экспортных рынков, который был запущен в производство в 1970 году. Это была переработанная версия модели 124 итальянской фирмы, выпущенной в 1966 году. , в музее гордо экспонируется первый переданный заказчику ВАЗ-2101 (слева) рядом с 124.

  Снаружи сложно заметить отличия, но ВАЗ-2101 был значительно переработан, чтобы он мог выдерживать суровые российские зимы. Были установлены алюминиевые барабанные тормоза, подвеска была поднята, а в каркас кузова вставлена ​​дополнительная сталь. Был также новый 1,2-литровый двигатель российского производства.

  Машина стала хитом в России и вскоре была экспортирована на другие рынки. Он поступил в продажу в Великобритании в 1974 году (с вариантами двигателя, включая 1,7-литровый двигатель GM) по цене от 9 фунтов стерлингов. 79. Ваз-2101 выпускался, с минимальными переделками, до 1982 года.

• Слайд

  Лада Рива и Самара

  Преемница Ваз 2101, Лада Рива, которая на разных международных рынках называлась Нова, Калинка, Лайка, Матрюшка, Печатка и Спутник, была запущена в производство в 1980 году и базировалась на базе Ваз 2101. Riva предлагалась в трех основных формах: седан Ваз 2105, универсал Ваз 2104 и роскошная Ваз 2107 (на фото слева) с хромированной решеткой радиатора. Ваз 2107 изначально предлагался с двигателями объемом 1,3 или 1,6 л. Riva продавался в Великобритании до тех пор, пока ужесточение законодательства о безопасности и выбросах не привело к его снятию с производства, но производился в России до 2012 года9.0003

  Ваз 2108 (справа) была еще одной моделью с множеством названий: в Западной Европе ее называли Самарой, в России — Спутником, а в других странах — целым рядом других названий. Представленный в 1984 году, он был разработан для основного европейского рынка и производился с 1984 по 2013 год.

• Слайд

  Lada 110

  Этот служебный автомобиль выпускался с 1995 по 2009 год, аэродинамика которого была разработана при участии инженеров Porsche. Впервые его показали в 1991, но экономический кризис задержал начало производства модели с 1,6-литровым двигателем. Это была еще одна Lada, получившая разные названия в разных странах мира, включая Aquarius в Венесуэле. Затем последовали версии Estate (111) и хэтчбек (112), позже модель была модернизирована и переименована в Priora.

• Слайд

  Лада Самара 21099

  Версия Самара 21099 была выпущена в 1989 году с новым капотом и решеткой радиатора, а также с несколькими улучшениями интерьера. Он был задуман как более премиальное предложение. Эта версия в музее покрыта именами сотрудников тольяттинской фабрики, занимавшихся ее изготовлением.

• Слайд

  Lada Niva

  Возможно, самая известная из всех Lada – и, безусловно, самая почитаемая – Niva была выпущена в 1977 году и выпускается практически без изменений по сей день. Разработанный как автомобиль с большими возможностями для сельской местности России, это новаторский, но недорогой внедорожник с цельной архитектурой и независимой передней подвеской. Хотя это была первая модель АвтоВАЗа, не основанная на Fiat и оснащенная собственной системой полного привода фирмы, она позаимствовала многие механические части из более ранних моделей Fiat 124 и 125, производных от Lada.

  «Нива» продавалась в Великобритании в версиях с разными названиями «Казак» и «Гусар». Необычно то, что модель больше не известна официально как «Нива»: заводская табличка была продана GM в рамках сделки по созданию совместного предприятия по производству Chevrolet Niva, которая теперь является единственной российской моделью фирмы. Lada Niva получила официальное название 4×4.

• Слайд

  Советская арктическая экспедиция «Лада Нива»

  «Нива» крепкая: по-настоящему крепкая. По данным фирмы, автомобили «Нива/4х4» побывали на Северном полюсе не менее трех раз, использовались в экспедициях на Эверест и в другие горные районы. Этот конкретный автомобиль использовался Советской антарктической экспедицией, и Лада считает, что она провела более десяти лет, борясь с холодной погодой на континенте. К счастью, Lada разработала модель так, чтобы ее могли легко обслуживать домашние механики: у фирмы нет сильной дилерской сети в Антарктиде…

• Слайд

  Лада Нива 2131

  Первоначальная Нива – с кодом развития российской промышленности Ваз 2121 – была трехдверной моделью. В 1995 году за ним последовал удлиненный пятидверный вариант Ваз 2131. Хотя увеличенная колесная база и лишний вес означали, что многие не считали его хорошим для вождения по бездорожью, он все еще был тяжелым: эта модель использовалась для Экспедиция 1999 года в Гималаях, достигшая мирового рекорда на высоте 5726 метров над уровнем моря.

• Слайд

  Lada Kalina

  Супермини Kalina был запущен в 2004 году, хотя первые разработки модели начались еще в начале 1990-х годов. Он предлагается в кузовах седан, хэтчбек и универсал и использовался как «автомобиль по разумной цене» в недолговечной телепрограмме Top Gear Russia. Название «Калина» произошло довольно случайно от русского названия одного из видов цветка, но не использовалось в Финляндии, поскольку переводится как «погремушка». В результате он продавался там как несколько менее изобретательный 119..

• Слайд

  Lada Kalina Sport

  Kalina Sport первого поколения выпускалась с 2008 по 2013 год и была одной из первых моделей Lada под маркой Sport. В нем использовалась доработанная версия 1,6-литрового двигателя Калины. Lada действительно показала концепт раллийного автомобиля Kalina Sport Super 1600, хотя до соревнований он так и не доехал.

• Слайд

  Lada Granta

  Granta была запущена в 2011 году и стала ранним результатом объединения АвтоВАЗа с Renault (французская фирма теперь владеет контрольным пакетом акций АвтоВАЗа). Он был основан на платформе Kalina и быстро стал бестселлером Lada, а также борется с Kia Rio за первое место в российских чартах продаж. Он был разработан, чтобы удовлетворить предпочтение России в отношении небольших автомобилей с кузовом седан. Этот конкретный автомобиль, судя по номерному знаку, был первым, сошедшим с завода.

• Слайд

  Лада Ока Электрик и Лада Эльф Электро

  Да, действительно были электрические Лады. «Ока» (слева) была городским автомобилем, разработанным в 1988 году, и большинство экземпляров были оснащены двухцилиндровым двигателем объемом 650 куб. В следующем году АвтоВАЗ впервые продемонстрировал аккумуляторную электрическую версию, а версия EV производилась в очень ограниченном количестве до 1998 года. В передней и задней части автомобиля были установлены батареи на 120 В, что обеспечивало запас хода около 60 миль. Случайным образом в последние годы базирующаяся в Лас-Вегасе фирма под названием Oka Auto USA предложила модели, соответствующие правилам США для местных электромобилей, с ограничением максимальной скорости 25 миль в час.

  Концепт Lada Elf (справа) был разработан в середине 1990-х годов и имел ту же систему привода, что и Oka Electric, с ограничением максимальной скорости 56 миль в час. Его стиль был вдохновлен дизайном пляжных багги. Кому не нужна электрическая Лада, чтобы поехать на пляж в солнечный день?

  Между этими двумя автомобилями спрятан настоящий электромобиль: Lada Pony electro, который был создан для использования в парке развлечений в 1983 году.

• Слайд

  Лада Классик концепт

  Второй зал музея Lada посвящен текущему модельному ряду фирмы, концепт-карам и автоспортивным проектам. Ваз 2151 (на переднем плане) был представлен на Московском автосалоне в 2002 году и был разработан, чтобы продемонстрировать замену Riva. Пример, показанный в музее, представляет собой версию в кузове универсал. The Classic не производился в этой форме, а Riva в конечном итоге была заменена Granta.

• Слайд

  Lada Granta Sport WTCC

  После заводского благословения команды Russian Bears Motorsport, Lada впервые в заводских условиях приняла участие в чемпионате мира по кузовным гонкам (WTCC) в 2009 году. , сначала использовал 110-е, прежде чем представить Priora в середине сезона. В 2012 году фирма вернулась с новой Granta WTCC, построенной в соответствии с правилами для туристических автомобилей Super 2000. Британец Джеймс Томпсон участвовал в некоторых соревнованиях того года, а в 2013 году возглавил команду из двух автомобилей. Козловский присоединился к команде британца Роба Хаффа. Автомобиль показал приличную форму, и Хафф, изображенный с автомобилем в виде выреза из картона, одержал первые две победы Lada в WTCC, одержав победы в Пекине и Макао.

• Слайд

  Lada Samara Sport T3

  Учитывая мастерство Lada в производстве внедорожников, неудивительно, что многие из мероприятий фирмы в области автоспорта были связаны с ралли-рейдами, такими как ралли «Дакар». Samara Sport T3 занял седьмое место в ралли Париж-Дакар 1990 года и пятое годом позже, причем оба раза за рулем был Джеки Икс. Однако на самом деле машина не содержала так много деталей Lada: она была оснащена системой полного привода Porsche 959 и оппозитным шестицилиндровым двигателем.

• Слайд

  Lada Raid

  Этот концепт был представлен на Московском автосалоне в 2006 году — к 30-летию выпуска Нивы — и был построен в рамках плана Lada для участия в ралли Дакар 2008. Он был оснащен 3,8-литровым двигателем от Porsche с шестиступенчатой ​​секвентальной коробкой передач. Передние фары были круглыми, чтобы имитировать Ниву 1976 года, а над ними были изображены «брови» в знак уважения к оригинальному дизайну Нивы. План «Дакар» так и не был реализован, и это единственный рейд, который был построен.

• Слайд

  Lada Niva Sport T3

  Автомобиль Niva T3 был построен для марафонского рейда Париж-Москва-Пекин и одержал свою первую победу в Magyar Mavad Raid-4 в Венгрии в 1991 году. Именно эта модель использовалась в 1995 году на Master Rally. , который шел из Парижа в Пекин через Москву и Улан-Батор. Александр Лакеев и Валерий Кольчугин финишировали десятыми в общем зачете.

• Слайд

  Lada Peter Turbo

  Этот странный автомобиль-пузырь представляет собой концепт, разработанный Автовазом в 2000 году для демонстрации большого автомобиля с аэродинамической эффективностью. Мы не совсем уверены, почему они выбрали странный цвет или кто такой Питер Турбо. Его показали на автосалоне в Париже, но только в виде модели — даже двери были нарисованы.

• Слайд

  Lada Rapan

  Посмотрим правде в глаза, когда дизайнеры Lada решили выйти «в свет» с концепт-карами, они сделали это с полной отдачей. Rapan — это электрическая концепция, которая была выпущена в 1998 году, по-видимому, отчасти для того, чтобы вызвать интерес к развитию инфраструктуры электромобилей в России (что, похоже, не очень хорошо сработало). Необычный дизайн включал все элементы управления на рулевом колесе и очень большое переднее окно. Еще одной примечательной особенностью были дополнительные окна, встроенные в нижнюю часть дверей для облегчения парковки — функция, которая совсем недавно рассматривалась как опция на McLaren Senna…

• Слайд

  Lada Ricksha

  За прошедшие годы Lada создала несколько концептов гольф-мобилей, а этот электрический образец был выпущен в 2002 году. Он был переднеприводным, с батареями под полом, которые помогли снизить центр тяжести, и съемным навесом. Сразу за Рикшей следует ее предшественница Лада Гольф в крытой версии Ваз 1004Т 2001 года выпуска.

• Слайд

  Lada Roadster Concept

  Этот концепт 2000 года был разработан, чтобы показать спортивную сторону Lada, и представлял собой представление о том, как могла бы выглядеть двухместная Kalina со съемной жесткой крышей. Для создания концепта различные детали были «позаимствованы» из других мест в модельном ряду Lada. Необычно то, что съемный верх был разработан для размещения поверх багажника, а не для складывания внутри автомобиля. Он имел двухлитровый 16-клапанный двигатель и разгонялся до сотни примерно за девять секунд.

• Слайд

  Lada Revolution 3

  Вот что бывает, когда Lada делает спортивный автомобиль. Первая Lada Revolution, спортивный прототип с открытым верхом, была разработана в 2003 году, а два года спустя последовала переработанная версия под названием Revolution 2. В 2008 году Lada последовала этому примеру, выпустив Revolution 3, двухместный родстер с литровый двигатель с турбонаддувом мощностью 242 л.с. и крутящим моментом 229 Нм при 5500 об/мин. В сочетании с легкой конструкцией — внешние панели были сделаны из пластика — это дало ему время разгона до 100 км/ч за 5,9 секунды.сек. Его даже тестировали на Северной петле Нюбургринга.

Закрыть

Время чтения: 0 мин.

Подержанные автомобили на продажу

Лада Нива 1.6 3др

Lada Niva Bronto 4X4 1.7 85 л.с.

Добро пожаловать!
  Сегодня заменим панель приборов «низкая панель» на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Внимание!
  В артикуле замена комбинации приборов на нижнюю панель! (Как заменить комбинацию приборов на высокой панели смотрите в статье «»)

Сколько будет стоить замена комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?
  1) Новая стандартная комбинация приборов «низкая панель», вам обойдется примерно в 1000-2400 руб.

Что нужно для замены комбинации приборов нижней панели на ВАЗ 2108-ВАЗ 21099?
  1) Отвертки.

Как заменить нижнюю панель панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
  1) Для начала отсоедините трос спидометра от коробки передач.
  2) После чего при помощи отвертки откручиваем два винта крепления козырька панели приборов.

Внимание!
  На фото руль снят для наглядности!

4) Затем сжав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от штуцера эконометра.

Внимание!
  Если кабель сильно изношен, замените его новым!

10) Снимите комбинацию приборов с панели.

Установка:
  1) Установите новую комбинацию приборов в порядке, обратном снятию.

Важно!
  1) Перед началом работы отсоедините «минусовую» клемму от аккумуляторной батареи!

Для новичков!
  Вопрос: Как выглядит стандартная комбинация приборов «низкая панель»?
  Ответ:

Пластиковая панель ВАЗ 2109 оснащена блоком приборов, рычагами и решетками регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Улучшить тюнинг приборной панели ВАЗ 2109, некоторые автомобилисты устанавливают светодиодную подсветку. Он не требует серьезного вмешательства в приборную панель. Комбинация приборов ВАЗ 2109, которая оснащена высокой панелью, просто меняется.

Улучшение подсветки

Заводской тюнинг торпеды ВАЗ 2109 производится так, чтобы лампы могли освещать все индикаторы снаружи. Качество такого освещения довольно низкое. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторую доработку. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции достаточно проста.

Сначала полностью разбирается высокий щиток приборов машины ВАЗ 2109. Стрелки указателей и родные накладки удалены. Чтобы новая крышка подсвечивалась изнутри, в ней сделаны специальные прорези. Это легко сделать нагретым ножом или паяльником. Для новой подсветки панели ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные куски, состоящие из трех диодов. Чтобы свечение было более равномерным, установлен светоотражающий лист из гладкой фольги.

Схема установки диодов следующая.

Когда проклейка диодной ленты завершена, выполняется схема ее подключения к контактным пластинам штатной подсветки. Выполняя этот ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды в отечественной «Жигули»

Многие автомобилисты, модернизируя ВАЗ 2109 своими руками, производят тюнинг передней панели. Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимается штатная торпеда, после чего выполняются дополнительные работы. Хоть такой ремонт и очень хлопотный, но результат стоит того, чтобы потратить на него свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если при движении автомобиля торпеда начинает издавать неприятные скрипы, необходимо проклеить панель. Для быстрого и качественного проведения такого ремонта необходимы следующие инструменты и материалы:

• отвертка универсальная;
• рожковые ключи;
• Набор торцевых головок;
• плоскогубцы;
• ножницы;
• поролон;
• плотный материал с липучкой (герлен).

Перед снятием панели отсоедините кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В демонтированном агрегате отсоединяются все жгуты проводов. Перед снятием кожуха руля выкручиваются шесть винтов крепления.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от коробки передач. Для этого сначала смонтируйте оболочку. Затем со спидометра откручивается фиксирующая гайка. Затем удерживающая скоба отворачивается, а тросик спокойно вынимается. На следующем этапе работы снимается замок зажигания, после чего снимается устройство.

Дальнейшая схема разборки относится к рулевому управлению. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения руля с валом и снимается руль. Далее закручиваются оставшиеся крепежные винты, после чего освобождающаяся торпеда снимается. На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.

Демонтированная торпеда открывает доступ к дефлекторам системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

На автомобили семейства ВАЗ 2109 с завода устанавливались как низкая, так и высокая панели приборов. Подробное описание приборной панели ВАЗ 2109 как низкой, так и высокой можно увидеть, прочитав эту статью.

Панель приборов ВАЗ 2109 высокая панель

Описание панели приборов ВАЗ 2109 (Высокая панель) : 1. Выключатель зажигания, 2. Выключатель сигнализации, 3. Рычаг включения стеклоочистителя и омывателя, 4. Радиодомкрат, 5. Центральные патрубки вентиляции и системы отопления салона, 6. Бортовой компьютер (установлен в стандартной комплектации), 7. Панель приборов, 8. Крышка бардачка, 9. Боковые патрубки системы вентиляции и отопления, 10. Накладки громкоговорителя, 11. Полка, 12. Переключатели стеклоподъемников (устанавливаются комплектом), 13. Прикуриватель, 14. Пульт управления вентиляцией и отоплением Я в пассажирском отсек, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Ручка крышки воздушной заслонки карбюратора, 19. Педаль акселератора, 20. Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений (устанавливается в комплекте), 26. Выключатель задних противотуманных фар, 27. Выключатель противотуманных фар (устанавливается в комплекте), 28. Задний обогреватель окон, 29. Рычаг замка капота, 30. Переключатель указателей поворота и фар, 31. Выключатель наружного освещения, 32. Комбинация приборов.

Детали комбинации приборов для высокой панели (торпеды) ВАЗ 2109

1. Спидометр, 2. Ручка обнуления счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Указатель уровня топлива, 6. Световое табло бортовой системы мониторинга, 7. Индикатор «ТЕСТ», 8. «СТОП», 9. Контрольная лампа отказа стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12. Контрольная лампа износа передних тормозных колодок , 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контрольная ла МПа падения уровня масла в картере двигателя, 15. Указатель температуры охлаждающей жидкости, 16. Тахометр, 17. Лампа стояночного тормоза, 18. Контрольная лампа «CHECK ENGINE» («Проверить двигатель») системы впрыска, 19. Индикатор воздушной заслонки заслонки карбюратора, 20. Контрольная лампа остатка топлива, 21. Контрольная лампа аварийного давления масла в системе смазки двигателя, 22. Контрольная лампа включения правых указателей поворота, 23. Контрольная лампа заряда аккумуляторной батареи, 24. Контрольная лампа контрольная лампа включения левого указателя поворота, 25. Контрольная лампа непристегнутых ремней безопасности, 26. Контрольная лампа незакрытых дверей, 27. Контрольная лампа включения габаритных огней, 28. Контрольная лампа включения дальний свет фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») Системы снижения токсичности.

Панель приборов ВАЗ 2109 низкая панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1. Комбинация приборов, 2. Замок зажигания, 3. Панель приборов, 4. Центральные патрубки системы вентиляции и отопления, 5. Боковые патрубки система вентиляции и отопления, 6. Крышка перчаточного ящика, 7. Полка, 8. Заглушка, 9 Выключатель обогрева стекла двери багажника, 10. Выключатель задних противотуманных фар, 11. Выключатель сигнализации , 12. Центральный выключатель наружного освещения, 13. Щит управления системой вентиляции и отопления, 14. Розетка магнитолы, 15. Рычаг переключения передач, 16 Рычаг стояночного тормоза, 17. Пепельница, 18. Прикуриватель, 19. Рычаг включения стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Крышка крышки воздушной заслонки карбюратора, 24. Выключатель звукового сигнала, 25. Ручка сброса суточного счетчика пробега, 26. Выключатель освещения приборов, 27. Ручка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг включения указателей поворота и фар.

1. Спидометр, 2. Указатель температуры охлаждающей жидкости, 3. Вольтметр, 4. Указатель уровня топлива, 5. Контрольная лампа остатка топлива, 6. Эконометр, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа «СТОП», 10. Контрольная лампа зарядки аккумулятора, 11. Контрольная лампа прикрытия воздушной заслонки карбюратора, 12. Контрольная лампа включения сигнализации, 13. Контрольная лампа снижения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа и давления масла, 16. Контрольная лампа указателей поворота, 17. Контрольная лампа включения габаритных огней, 18. Контрольная лампа Задние противотуманные фонари 19. Контрольная лампа указателя дальнего света 20. .Контрольная лампа включения обогрева стекла двери багажника.

Как снять панель приборов на ваз 2109 высокая

1. Снимите облицовку рулевого колеса.
2. Отверните гайку рулевого колеса так, чтобы конец гайки был заподлицо с концом вала рулевой колонки. Руль очень плотно сидит на шлицах вала, поэтому не стоит сразу откручивать колесную гайку: при резком ударе руль может соскользнуть со шлицов и нанести травму. Отметьте положение рулевого колеса относительно вала.
3. Резкими ударами руки сбивают руль со шлицов рулевого вала
4. Наконец, отверните гайку и снимите рулевое колесо.
5. Отверните шесть винтов крепления нижней крышки рулевой колонки.
6. Снимите нижний кожух рулевой колонки и облицовку замка зажигания.
7. Снимите верхний кожух рулевой колонки.
8. Ослабьте болт крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две площадки с проводами от контактов клаксона.
10. Отсоедините колодку с проводами от рычага выключателя стеклоочистителей и омывателя. При отсоединении колодок с проводами рекомендуем маркировать их. Это позволит избежать путаницы при сборке и сэкономит ваше время.
11. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.
12. Вытяните ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта крепления накладки консоли панели приборов.
14. Удалить накладку с консоли.
15. Выньте гнездо прикуривателя из гнезда.
16. Извлеките пепельницу из прорези, нажав на прикуривающую пластину.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления отопителем, подцепив их отверткой.
19. Отсоедините колодку проводов от выключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора фар, потянув ее на себя.
22. Снимите ручку выключателя освещения комбинации приборов.
23. Отверните гайку крепления гидрокорректора света фар.
24. Вставьте выключатель освещения комбинации приборов и корректор фар в панель.
25. Снимите боковые патрубки с обеих сторон панели приборов с помощью отвертки.
26. Отвинтите по одному винту на накладке с обеих сторон панели приборов.
27. Подденьте отверткой и снимите переключатель внешнего освещения с панели.
28. Отсоедините колодку с проводами от выключателя наружного освещения. Вставьте блок внутрь приборной панели.
29. Подцепите отверткой и выньте разъем для радиоаппаратуры. Если на автомобиле установлено радиооборудование, сначала снимите его.
30. Выверните винт, крепящий облицовку панели приборов.
31. Вставьте две отвертки, чтобы согнуть пластиковые защелки.
32. Поднимите облицовку приборной панели.
33. Отсоединить колодку с проводами от гнезда прикуривателя.
34. Отсоедините колодку с проводами от разъема подсветки прикуривателя.
35. Отсоедините колодку с проводами от лампы освещения выключателя сигнализации.
36. Отсоедините колодку с проводами от выключателя сигнализации и окончательно снимите накладку панели приборов.
37. Аккуратно нажмите и снимите облицовку динамика с левой стороны приборной панели. Будьте осторожны — защелки легко отламываются.
38. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.
39. Снимите колодку с выключателя задних противотуманных фар.
40. Выверните два винта, которыми крепится комбинация приборов.
41. Снимите комбинацию приборов с панели, отверните гайку крепления и отсоедините трос от спидометра.
42. Отсоедините красную колодку с проводами от комбинации приборов.
43. Отключить колодку с проводами от бортовой системы управления.
44. Отсоединить колодку замка зажигания с проводами от реле зажигания.
45. Отсоедините провод массы от реле зажигания.
46. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
47. Открутить по одному винту нижнего крепления панели приборов с обеих ее сторон.
48. Отсоедините обувной ящик от проводов лампы освещения перчаточного ящика.
49. Ослабьте два крепежных винта и опустите панель управления отопителем вниз.
50. Открутить два винта на верхнем креплении панели приборов с обеих сторон.
51. Подцепите его отверткой и выньте по одной заглушке с каждой стороны панели приборов. Открутите по одному винту со стороны приборной панели с обеих сторон панели.
52. Вывернуть винт центрального крепления панели приборов.
53. Снимите панель приборов.

Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.

Как снять торпеду на ваз 2109 низкая

1. Снимите три ручки управления отопителем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Открутите два винта, которые крепят накладку консоли приборной панели с обеих сторон консоли.
4. Наденьте подушку на себя.
5. Отсоедините колодку с проводами от выключателя задних противотуманных фар.
6. Отсоедините две колодки с проводами и один провод от выключателя обогревателя заднего стекла.
7. Отсоединить колодку с проводами от выключателя сигнализации.
8. Снимите колодку проводов с выключателя наружного освещения.
9. Отсоедините колодку с проводами подсветки прикуривателя.
10. Отсоедините жгут проводов прикуривателя и снимите облицовку консоли.
11. Выверните четыре винта, которыми крепится панель управления отопителем.
12. Отверните два винта, крепящие козырек к комбинации приборов.
13. Удалить козырек комбинации приборов.
14. Сожмите пружинные зажимы.
15. Снимите корпус комбинации приборов с панели.
16. Отверните гайку крепления и отсоедините трос от спидометра.
17. Отсоедините белую колодку с проводами от комбинации приборов.
18. Снимите шланг с эконометрического фитинга.
19. Выньте шплинт.
20. Отсоединить трос сброса суточного пробега от спидометра.
21. Отсоедините красную колодку от комбинации приборов.
22. Снимите ручки гидрокорректора фар и выключателя освещения комбинации приборов, потянув их на себя.
23. Отверните гайку крепления выключателя освещения комбинации приборов.
24. Отверните гайку крепления гнезда гидрокорректора света фар.
25. Снимите рулевое колесо и подрулевые лепестки.
26. Установите ключ в замке зажигания в положение «1», чтобы выключить противоугонное устройство, и отсоедините колодку с проводами замка зажигания.
27. Отверните два болта и две гайки крепления трубы рулевой колонки.
28. Снять трубку рулевой колонки с замком зажигания.
29. Вытяните ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите ручку с тяги.
30. Открутите два винта, которыми направляющая тяга воздушной заслонки крепится к панели приборов.
31. Выверните винт, крепящий панель приборов с левой стороны.
32. Открутить винт нижнего крепления панели приборов с левой стороны.
33. Выверните винт, крепящий панель приборов справа.
34. Открутить винт нижнего крепления панели приборов с правой стороны.
35. Выверните винт, которым приборная панель крепится к перчаточному ящику.
36. Ослабьте один винт, крепящий консоль панели приборов с обеих сторон, и снимите панель приборов.

Установка низкой торпеды на ВАЗ 2109 производится в порядке, обратном снятию.

Если на вашем автомобиле низкая приборная панель, рекомендуем установить накладки на панель ВАЗ 2109, они придадут салону автомобиля более современный вид и удобство использования торпеды в целом.

Дизайн салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели – очень трудоемкая работа, на которую уходит достаточно времени. Разберемся, как снять высокую или низкую приборную панель на ВАЗ-2109.

Процедура демонтажа опции Low

В некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика» используется низкая приборная панель. Если ситуация вынудила вас разобрать эту часть салона, то делайте работу так:

1. В первую очередь снимите со щитка 3 ручки, переключающие режимы печки.
2. Снять ручку управления воздушным потоком очень просто — слегка потяните ее на себя.
3. С обеих сторон щита снимите крепления декоративной накладки, а затем сдвиньте ее на себя.
4. Отсоединить колодки с проводами от выключателей противотуманных фар и обогревателя заднего стекла. Последний — еще один провод, который нужно отсоединить.
5. Отсоедините выключатель аварийного освещения и прикуриватель.
6. Теперь можно приступить к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 крепления, которые нужно будет снять.
8. Далее снимите 2 крепления с панели приборов.
9. Снимите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Отверните крепления спидометра и отсоедините его от троса привода.
12. На приборной панели найдите блок с белыми проводами и отключите его от питания.
13. Найдите эконометрический штуцер и снимите с него шланг. Затем можно удалить шплинт.
14. Затем отсоединяем от троса спидометр, с помощью которого фиксируются показания прибора за сутки.
15. Отключите красный провод от питания.
16. Вытяните ручки гидрокорректора и выключателя света.
17. Отвернуть две гайки крепления, которые находятся у гнезда гидрокорректора и рядом с выключателем подсветки приборов.
18. Снимите рулевое колесо вместе с переключателями, которые находятся под ним.
19. Снять силовые блоки с замка зажигания можно только при переводе его ключом в положение 1.
20. Снимите 2 крепления и столько же гаек с рулевой колонки.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Потяните ручку воздушной заслонки на себя, чтобы снять ее со звена. Эта рулевая тяга держится на двух застежках, которые необходимо снять.
23. С левой стороны и снизу панели приборов отверните болты. Сделайте то же самое с правой стороны.
24. Внутри бардачка находится еще одно крепление, которое нужно открутить.
25. Удалите последние крепления и аккуратно снимите панель.

Теперь можно заменить на новую торпеду или провести плановый ремонт.

Как снять высокую панель типа

Если на Ваш ВАЗ-2109 установлена ​​модель с высокой панелью, то действовать нужно иначе:

1. Сначала снимите рулевое колесо, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух винтах.
4. Снимите пепельницу и прикуриватель.
5. Вытяните ручку управления вентилятором.
6. Поддеть отверткой и демонтировать декоративные ручки управления отопителем отопителя салона.
7. Будьте осторожны при снятии колодок силовых проводов, которые идут к выключателю печки и к лампе подсветки регулировки обогрева.
8. Снимите ручки корректора фар и управления освещением приборной панели.
9. Поверните эти ручки с головкой под торцевой ключ и осторожно нажмите на них внутрь.
10. Снимите дефлекторы обдува левого и правого боковых стекол, а также открутите крепления, которые находились под ними.
11. Подденьте отверткой выключатель фар и потяните его на длину проводов, отключите от питания. Верните блок обратно в пластиковую часть.
12. Снимите радио или стандартное радио, а затем отвинтите центральное декоративное крепление.
13. По краям декоративной накладки есть защелки, на которые нужно нажать, чтобы снять декоративную часть торпедо движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отсоединив их от проводки. После этого обесточьте заднее стекло и выключатель противотуманных фар.
16. Открутить крепления и снять панель приборов, открутить центральный винт на спидометре и отсоединить его от тросов. Отсоедините щит.
17. Отсоедините и отключите замок зажигания, отсоедините тягу управления воздушной заслонкой от источника питания.
18. Отсоедините освещение личного отсека от лампы питания. Выверните оставшиеся крепления слева и справа, снимите панель.

Отечественный автопром всегда несколько отставал от своих западных соседей, но его фундаментальности и солидности уж точно не отнять. «Восьмерка», вышедшая в 84-м году прошлого века, сменила своего пятидверного «родственника» «девятку» всего через три года, то есть в 1987-м. Она отличалась не только наличием дополнительного пара дверей, но и другими конструктивными решениями. Он был значительно доработан инженерами-разработчиками КБ АвтоВАЗа, как и панель приборов ВАЗ 2109.авто, которое сразу бросается в глаза искушенному отечественному автолюбителю.

Конструкторы решили, что далеко ходить, однако, не стоит, и не пошли по пути своих зарубежных коллег. Тем более что сам автомобиль ВАЗ 2109 вовсе не должен был быть чем-то выдающимся. Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», а потому особого шика от нее никто не ждал. Из-за этого приборная панель была оформлена довольно просто и незамысловато. Но с ней мог справиться даже ребенок, и это, конечно же, радовало потребителей.

Приборная панель Девятки имела прямоугольную, стандартную форму, закругленные углы, а также стильные козырьки, на Волжском автозаводе появляются чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов. Сразу видно, что над расположением приборов на панели пришлось потрудиться, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию показателей друг друга, не перекрывать друг друга.

Низкая и высокая панель

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились намного позже, и по ряду причин оказались менее удачными. Отличались они и от начала выпуска в 87 году, и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешнее оформление претерпело незначительные изменения, в основном в передней части.

Низкая приборная панель имела только один стрелочный прибор, классический прибор — спидометр, а на высокой панели располагались два основных, крупных указателя (те же спидометр и тахометр). Кроме того, индикатор бензина в баке, а также температуры охлаждающей жидкости также имел стрелочные указатели, как в том, так и в другом исполнении.

На «низкой» панели также был вольтметр, который впоследствии был убран за ненадобностью. Спидометр был размечен до скорости 180 километров в час, что довольно неплохо, как для «народной» машины, однако «девятка» таковой так и не стала.

Сразу над стрелкой спидометра был пробег автомобиля за сутки, а под ним общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на низкой — по центру.

Все остальные индикаторы работы систем автомобиля на «низкой» панели были собраны в специальном блоке с левой стороны, в виде специальных сигнальных ламп.

Например, датчик давления масла, управление заслонкой карбюратора, функциональный знак «СТОП», включение/выключение габаритов и т. д. Высокая панель была устроена по-другому, спидометр и тахометр разместили по бокам, а в средней части находились все остальные датчики и индикаторные лампы, выполнявшие свои функции.
