Ваз 2110 давление в топливной рампе: Давление в рампе ВАЗ 2110 8 клапанов: рассмотрим основательно

Содержание

Нет давления в топливной рампе признаки и причины

Наличие определенного давления в топливной рампе инжекторного двигателя — одно из условий его работы.

На примере топливной рампы системы питания инжекторного двигателя 2111 автомобиля ВАЗ 21093 (21083, 21099) рассмотрим признаки и причины исчезновения или снижения в ней давления бензина.

Признаки того, что в топливной рампе нет давления

1. Двигатель автомобиля не запускается.

Стартер крутит, а вспышек в цилиндрах нет или редкие.

2. Двигатель автомобиля запускается и сразу глохнет.

Двигатель после пуска делает несколько оборотов и глохнет.

3. Двигатель слишком долго запускается или запускается со второй попытки.

Холодный двигатель автомобиля приходится долго крутить стартером прежде чем он запустится.

Холодный двигатель автомобиля запускается только со второй или третьей попытки.

Прогретый двигатель долго запускается либо запускается только со второй (третьей) попытки.

Прогретый двигатель плохо запускается после небольшой стоянки.

4. Неустойчивые обороты двигателя на холостом ходу.

Двигатель дергается, троит, пытается заглохнуть при работе на холостых оборотах.

5. Провалы рывки и подергивания после нажатия на педаль газа.

При нажатии на педаль газа взамен ожидаемого увеличения оборотов и подхвата во время движения автомобиля, водитель ощущает, что двигатель пытается остановиться и заглохнуть — провал или несколько таких попыток растянутых во времени — рывки и подергивания.

6. Снижение мощности и приемистости двигателя автомобиля.

Куда-то пропала былая резвость автомобиля и тяга двигателя, автомобиль еле тянет.

Причины неисправности «нет давления в топливной рампе»

1. Неисправен топливный насос.

Электробензонасос не может создать необходимое давление в топливной системе в виду своей неисправности или неисправности электрической цепи включения. Если насос отказывает полностью, то ни о каком давлении в топливной рампе вообще не может быть и речи.
hr>

2. Засорен топливный фильтр.

При засорении топливного фильтра системы питания инжекторного двигателя снижается его пропускная способность (в ряде случаев исчезает вообще). В результате бензин не может быть накачан бензонасосом в топливную рампу с достаточным давлением или поддержание необходимого давления на разных режимах работы двигателя становится невозможно. См. «Признаки засорения топливного фильтра системы питания инжекторного двигателя».

3. Неисправен регулятор давления на топливной рампе.

Из за потери подвижности (зависания) диафрагмы внутри регулятора давления бензин из топливной рампы постоянно сбрасывается в обратную магистраль (а не только тогда когда это нужно). Поэтому обеспечить требуемый уровень давления топлива он не может. Давление на форсунках падает, а чем меньше давление на форсунках, тем менее эффективно они работают.

Подробно об регуляторе «Признаки неисправности регулятора давления».

4. Засорены топливные магистрали системы питания двигателя.

Бензин низкого качества, содержащий разные присадки, создающие отложения, топливный фильтр, переставший справляться со своими функциями, грязь в бензине и в топливном баке позволяют на автомобиле с большим пробегом сначала сузить просвет топливных магистралей, а затем и вовсе закрыть его. Соответственно подача топлива ослабевает или прекращается вовсе. Давления в топливной рампе нет или оно ниже нормы.

5. В системе питания двигателя имеется утечка топлива.

Получается, что не смотря на все усилия бензонасоса нагнать требуемый уровень давления, оно постоянно стравливается снижая норму. В работе инжекторного двигателя автомобиля появляются признаки неисправности перечисленные выше.

6. Засорена система удаления паров топлива из бензобака (СУПБ).

При этом нарушается вентиляции топливного бака. В нем растет давление паров. Избыточное давление не дает бензину нормально поступать в топливную магистраль. См. «Схема системы улавливания паров топлива двигателя 2111 (Евро 2)».

Что делать если имеются признаки неисправности «нет давления в топливной рампе»?

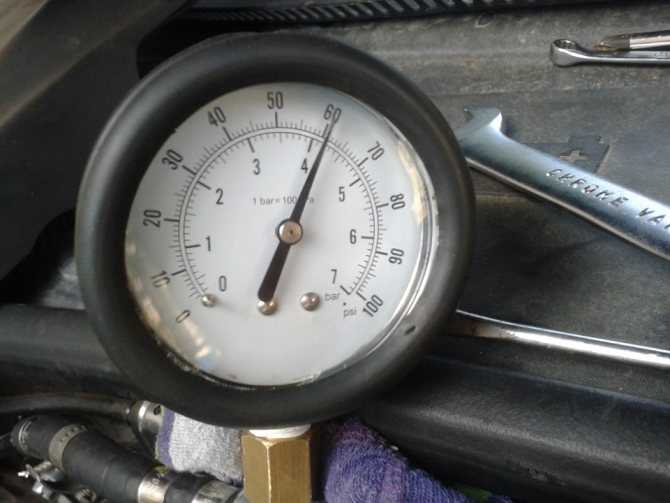

В первую очередь необходимо проверить давление в топливной рампе при помощи манометра. Оно должно соответствовать 2,5 — 3,5 бар (250-350 кПа), после того как двигатель был заглушен.

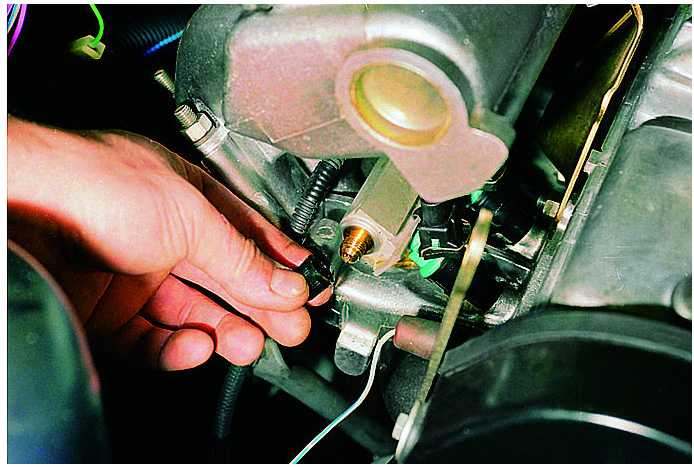

Штуцер проверки давления в топливной рампе инжекторного двигателя 2111 автомобиля ВАЗ 21093 (21083, 21099)

Если оно соответствует норме, а проблемы с работой двигателя имеются, то проверяем и при необходимости заменяем детали системы питания.

Для начала следует осмотреть топливные магистрали на предмет утечки бензина или повреждения (заломы, сплющивания).

После чего проверяем сетчатый фильтр на топливном модуле в бензобаке на предмет засорения и заменяем топливный фильтр рядом с бензобаком.

Далее проверяем топливный насос в бензобаке. После включения зажигания должен быть слышен щелчок от срабатывания его реле под панелью и жужжание насоса в баке (можно открыть пробку заливной горловины бака и послушать). Конечно таким способом невозможно стопроцентно оценить исправность насоса, но в большинстве случаев хватает и этого.

Регулятор давления, в случае необходимости заменяем новым или заведомо исправным.

Проверяем работу двухходового клапана вентиляции бензобака (если он есть в системе) или системы удаления паров топлива в адсорбер целиком. В случае наличия проблем в СУПБ при открывании крышки бензобака будет слышен хлопок воздуха.

Примечания и дополнения

Перечисленные выше признаки неисправности «нет давления в топливной рампе» могут иметь в своей основе причины не связанные с системой питания инжекторного двигателя.

Например, может быть неисправен регулятор холостого хода, подсасываться лишний воздух во впускной коллектор двигателя обедняя топливную смесь или свечи зажигания работают через раз. Это следует учитывать при диагностике данной неисправности.

Для того чтобы быстрее понять причину проблемы — «почему нет давления в топливной рампе», нужно знать как через нее подается бензин в двигатель. Происходит это так: после поворота ключа в замке зажигания через реле включается электробензонасос, расположенный в топливном модуле в бензобаке. Он нагнетает в топливную рампу необходимое давление и отключается. Чтобы оно соответствовало норме на рампе установлен регулятор давления. После пуска двигателя бензонасос постоянно нагнетает давление в рампу, а регулятор его контролирует. Лишнее топливо (в случае превышения давления) сбрасывается через «обратку» в бак.

Еще статьи по инжектору автомобилей ВАЗ 21083, 21093, 21099

— Как сбросить давление в топливной рампе ВАЗ 21083, 21093, 21099, инжектор

— Диагностика неисправностей инжекторного двигателя по нагару на свечах зажигания

— Диагностика неисправностей ЭСУД по включению лампы CHECK ENGINE

— Проверка регулятора холостого хода (РХХ) ЭСУД ВАЗ 21083, 21093, 21099

— «Плавают» обороты холостого хода инжекторного двигателя, причины

— Справка по топливной системе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Подписывайтесь на нас!

Давление топлива ваз 2110 инжектор 8 клапанов

Содержание

    • Опции темы
  • Конструкционные особенности
  • Принцип функционирования детали
  • Поломки
  • Диагностика
    • Как устранить неисправности регулятора давления топлива ваз 2110?
  • КАК РАБОТАЕТ ТОПЛИВНАЯ СИСТЕМА
  • КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?
  • ПОИСК НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ
  • БОРТОВАЯ ДИАГНОСТИКА ДЛЯ ОПРЕДЕЛЕНИЯ НЕИСПРАВНОСТИ

Добро пожаловать на ChipTuner Forum.

Опции темы

При работе двигателя есть некоторое очень слабое троение (работа рывком).
Электроника вроде в норме.
При неисправности форсунок какие симптомы должны быть?

Давление в топливной рампе составлет 2.4 и 2.9 с отключенным регулятором давления.
Так вот. при подключенном регуляторе при открывании дроссельной заслонки на малый угол давление падает до 2.3.

Является это неисправностью или нет?
Давление должно возрастать при открывании дроссельной заслонки или оно поддреживается на определенном уровне (регулятор компенсирует уменьшение разряжение в рессивере, т.е. давление в топливной рампе)?

Регулятор давления топлива на модели ВАЗ 2110 отличается маленьким весом и продается по более низкой стоимости, чем многие другие запчасти для машины. Но эта деталь очень важна и без нее топливная система просто не сможет нормально работать.

Данный элемент оказывает непосредственное влияние на потребление горючего, а также на мощность силового агрегата. Так что всем владельцам ВАЗ 2110 стоит ознакомиться с тем, как он функционирует, какие признаки указывают на его поломку и как правильно осуществлять его замену.

Конструкционные особенности

РДТ состоит из 2-х камер – диафрагменной и топливной. Внутри диафрагменной камеры располагается мембрана, которая реагирует на воздушное давление, исходящее из мотора. Внутри другой камеры находится горючее под высочайшим давлением.

Клапанный механизм противостоит мощности давления топлива. При чересчур высоком давлении, его излишнее кол-во уходит обратно по средствам сброса.

Принцип функционирования детали

РДТ необходим для поддержки разницы давлений на мембрану с 2-х сторон, то есть с двух камер. Без этого мотор не сможет нормально работать.

Датчик контролирует давление, несмотря на текущие обороты силового агрегата. Горючее перестанет впрыскиваться, если давление в коллекторе окажется таким же, как в форсунках или превысит его. Чтобы топливо поступало, давление в форсунках должно быть обязательно выше.

Если все функционирует правильно, мембранный клапан откроется и впустит необходимый объем топлива, а как только давление в форсунках понизится, немедленно закроется.

Поломки

Существуют следующие признаки, указывающие на то, что датчик сломался и работает неправильно:

  • резкое увеличение потребления горючего;
  • неустойчивое функционирование силового агрегата, он глохнет на холостом ходу, несмотря на исправность всех систем и достаточный уровень топлива;
  • падение мощности движка, чувство ее нехватки;
  • при движении на время пропадают обороты;
  • повышенный уровень выбросов из выхлопной системы;
  • высокая концентрация в выхлопе CO и CH;
  • слишком высокие или наоборот низкие обороты коленвала;
  • мотор запускается с огромным трудом, особенно если автомобиль стоял некоторое время;
  • плохая реакция на педаль газа.

При появлении вышеперечисленных симптомов, владельцу автомобиля необходимо срочно исправить проблему, в противном случае это может привести к выходу из строя всего силового агрегата.

Диагностика

Если вы заметили характерные признаки, сначала следует удостовериться в том, что проблема кроется именно в датчике. Для этого потребуется осуществить следующие действия:

  • открутите пробку штуцера, который располагается на торцевой части блока рампы и выполняет функции контроля давления горючего;
  • на днище пробки находится специальное колечко, которое компенсирует расстояния – внимательно осмотрите его;
  • если кольцо повреждено, имеет изъяны, либо стало менее эластичным, обязательно вместо него поставьте новое;
  • затем посредством колпачка от шины выкрутите золотник находящийся посередине штуцера;
  • с помощью шинного манометра, который обычно применяется для подкачки колес, померьте давление в момент функционирования силового агрегата.
    Сравните полученное значение с тем, который рекомендует производитель автомобиля. Как правило, оно не должно превышать 3,3 единицы.

В основном, когда вакуумный шланг датчика отсоединяют, давление начинает возрастать.

Если же оно остается на одном уровне, значит, датчик давления топлива в рампе ваз 2110 точно сломался и требует замены.

В дальнейшем рекомендуется регулярно осматривать РДТ. Если после замены детали, расход горючего все равно остался высоким, возможно замена была осуществлена неправильно и стоит провести ее внимательнее.

Как устранить неисправности регулятора давления топлива ваз 2110?

Самостоятельная замена регулятора давления топлива на таком авто как ВАЗ 2110 не должна вызвать особых проблем.

С задачей может справиться даже новичок, так что не нужно сразу обращаться за помощью к специалистам на станцию техобслуживания и платить им довольно большую денежную сумму.

Кроме того, далеко не в каждом автосервисе сделают ремонт качественно.

В любом случае, как именно выполнять замену регулятора топлива следует знать любому владельцу модели ВАЗ 2110.

Потребуется выполнить следующие шаги:

  • понизьте давление в системе топлива;
  • выкрутите болт, который крепит топливную трубку к датчику горючего;
  • используя ключ на 10, уберите крепление к направляющей трубке указателя уровня масла, и снимите трубку;
  • выкрутите 2-е гайки крепления датчика к рампе форсунок;
  • извлеките штуцер датчика из рампы;
  • уберите с РДТ бензиновый шланг;
  • достаньте сломанный регулятор давления горючего;
  • установите вместе него новый датчик.

Во время монтажа нового датчика давления, следует осуществить замену старых манжет, поскольку они, преимущественно, утрачивают свои первоначальные качества. Также можно попробовать смочить их бензином, но скорее всего это не поможет им работать как прежде.

Итак, регулятор давления топлива является одним из главных узлов автомобиля ВАЗ 2110, как впрочем, и любой иной машины. Он ответственен за нормальную работу всей системы топлива, поэтому так важно постоянно следить за его состоянием и в случае обнаружения характерных признаков поломки немедленно поменять его на новый датчик либо устранить имеющиеся дефекты.

Осуществить такую процедуру как замена регулятора давления топлива ваз 2110 можно самостоятельно и тогда не придется тратить много денежных средств. Но если вы неуверенны в том, что справитесь или у вас просто не хватает времени чтобы возиться с собственным авто, найдите хорошую мастерскую, которая оказывает высококачественные услуги.

Настоятельно не рекомендует обращаться к сомнительным автомобильным сервисам или тем, кто имеет плохую репутацию.

В данной статье рассмотрим неисправное состояние системы управления инжектора и в качестве примера приведём топливную систему автомобиля.

КАК РАБОТАЕТ ТОПЛИВНАЯ СИСТЕМА

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?

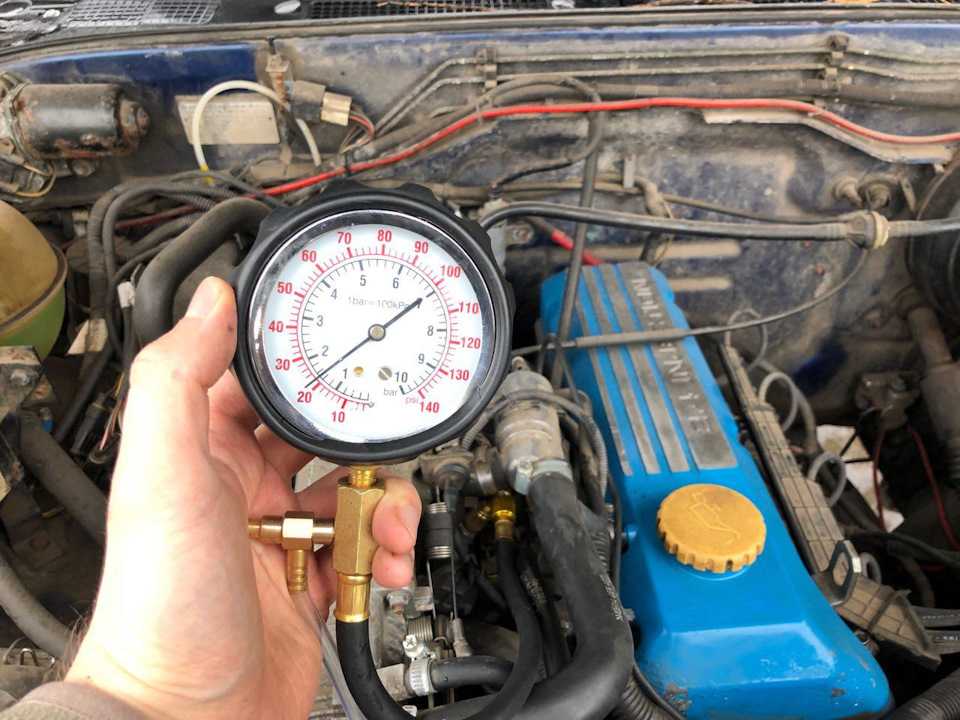

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

При неправильном давлении топлива возникают проблемы с пуском двигателя, появляются провалы при движении автомобиля, увеличивается расход топлива.

ПОИСК НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

  1. бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
  2. обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
  3. загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Топливный фильтр. Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы. Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

  1. форсунка не открывается, как следствие — обедненная топливовоздушная смесь;
  2. форсунка постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
  3. форсунка работает, но ее характеристика “уплыла”, как следствие — некорректная топливовоздушная смесь.

БОРТОВАЯ ДИАГНОСТИКА ДЛЯ ОПРЕДЕЛЕНИЯ НЕИСПРАВНОСТИ

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

  1. P0171 — система топливоподачи слишком бедная;
  2. Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — это лишь одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Значение давления топлива может находиться за пределами допустимого диапазона, но при этом бортовая диагностика ничего не фиксирует. Вполне реальная ситуация — бортовая диагностика не всесильна.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка давления в топливной рампе на всех автомобилях ВАЗ

Добро пожаловать!
Давление в топливной системе – в любом автомобиле во многих системах присутствует давление, вот к примеру в системе смазки двигателя есть давление масла, в системе питания двигателя есть давление топлива и т. д., поэтому большинство жидкостей которые находятся в двигателе подаются под давлением, потому что если к примеру не будет давления в системе смазки то моторное масло будет очень плохо смазывать двигатель и тем самым он быстро износиться, а в том случае если вдруг пропадёт давление в системе питания двигателя, то автомобиль начнёт дёргаться, глохнуть и будет плохо ехать, поэтому за давлением в двигателе нужно обязательно следить и держать всегда в норме.

Примечание!
Для того чтобы проверить давление в топливной рампе вам нужно будет запастись только лишь одним манометром, который специально предназначен для проверки давления топлива но может и подойти манометр которым проверяют давление в шинах, при покупке манометра он должен будет идти совместно с шлангом но не во всех случаях, иногда манометры продают отдельно без шланга, в таком случае можно использовать какой ни будь свой шланг или же докупить именно под манометр в автомагазине! (Чтобы вы приблизительно знали как выглядит манометр для поверки давления топлива со шлангом, чуть ниже размещено фото на котором то он и изображен)

За счёт какой детали нужно проверять давление в двигателе?
На самом деле давление может проверяться только лишь за счёт топливной рампы, но так же при помощи дополнительных инструментов давление топлива можно будет проверить и в другим местах, но как показывает практика это не совсем то и нужно, так как понять в чём же неисправность можно только при помощи одной топливной рампы, о том как это сделать сегодня вы и узнаете в этой статье.

Примечание!
Чтобы дальше вы понимали о чём идёт речь, объясним вам одну вещь которую некоторые люди уже знают а некоторые ещё и не понимают о чём идёт речь, так вот ранее были упомянуты две системы а именно система смазки и система питания двигателя, так вот про систему смазки мы разбирать сегодня с вами не будет так как она не относиться к нашей теме, а поговорим немного про систему питания двигателя, за счёт системы питания двигатель вбирает в себя воздух и бензин, потому что машина работает только на смеси двух этих вещей, то есть если не будет автомобиль в себя вбирать воздух то машина скорее всего даже и не заведётся, а в том случае если машина не будет вбирать в себя бензин то соответственно она тоже не заведётся, поэтому чтобы двигатель нормально и устойчиво работал ему нужно постоянно питаться, а питается он бензином и воздухом как уже было сказано ранее и если какая то из деталей которая к примеру подаёт бензин выйдет из строя, то автомобиль уже не поедет, для этого и была придумана проверка давления топлива в системе, потому что если давление топлива будет на нуле то и соответственно и бензин не будет поступать в двигатель автомобиля и тем самым машина не куда не поедет! (Если вы интересуетесь какие детали относятся к системе питания двигателя, тогда просмотрите статью под названием: «Снижение давления в системе питания на ВАЗ», в этой статье размещена фотография на которой и показаны все детали которые относятся к этой системе)

Когда нужно проверять давление в топливной рампе?
Давление в рампе проверяется только в том случае, если появились хоть какие то признаки которые указывают на плохое давление в топливной системе, а к этим признакам относятся: Неустойчивая работа двигателя, его остановка на холостом ходу, а так же повышенные или же пониженные обороты у двигателя автомобиля, при езде из-за низкого давления машина может ещё дёргаться и не развивать полной своей мощности.

Примечание!
Вы уже обратили внимание на заголовок сверху? А именно на надпись: На всех автомобилях ВАЗ! Дело в том что все инжекторные двигателе созданы практически на одинаковой основе, всё различие заключается только лишь в деталях которые стоят в них, а топливо в любом инжекторном двигателе подаётся под давлением, а именно под очень высоким давлением и поэтому за ним нужно постоянно следить, а проверяется давление в системе питания двигателя, как вы уже поняли на всех инжекторных автомобилях ВАЗ идентично!

1) В самом начале чтобы проверить давление в системе, вам нужно будет вставить включ в зажигание и провернуть его до такого положения когда все приборы на приборной панели загорятся, но заводиться в этом случае автомобиль не нужно.

Примечание!
Когда повернёте ключ, вы услышите некий писк который будет стоять непродолжительное время (5-10 сек), этот самый писк издаёт бензонасос, он вас якобы предупреждает: “Сейчас я повышаю давление в системе, чтобы двигатель работал бесперебойно”, а когда этот писк пройдёт это будет говорить о том что давление в системе доведено до нужно уровня и якобы после этого можно заводить автомобиль и ехать, но вам автомобиль заводить не нужно, вам в этом случае просто нужно прислушаться к писку и всё, если же его не будет то в таком случае у вас значит что то случилось с бензонасосом и он перестал работать, в таком случае заведите автомобиль и убедитесь в этом окончательно, то есть если после того как вы повернёте ключ чтобы завести машину но она не будет заводиться, тогда действительно это будет говорить о том что либо колодка проводов вылетела с бензонасоса, либо же он пришёл в негодность! (О том как заменить бензонасос, см. в статье под названием: «Замена бензонасоса на ВАЗ», в этой статье всё описывается на примере автомобиля ВАЗ 2114, но если вам нужно найти информацию именно по своему автомобилю, тогда воспользуйтесь поиском на нашем сайте и может что то найдёте, хотя принцип замены насоса на всех инжекторных автомобилях практически один и тот же, кстати в той статье на которую дана ссылка и про колодку проводов будет сказано которая подсоединяется к бензонасосу, поэтому если она у вас вдруг окажется извлечённой из бензонасоса, то в таком случае просто оденьте её и он у вас заработает)

Кой что ещё возьмите себе на заметку, а именно если вы ранее около трёх раз поворачивали ключ для того чтобы бензонасос у вас начал работать, но остальные разы поворота ключа бензонасос не отзывается, это ещё не говорит о том что он пришёл в негодность, всё дело в том что если этот агрегат накачает достаточно давления в систему то в очередной раз он может просто не включиться, а может он включиться только тогда когда вы заведёте машину!

2) Затем в двигателе на автомобиле разыщите топливную рампу, она устанавливается на двигатели обычно сверху но плохо тем что она находиться под ресивером и поэтому полностью увидеть её проблемно, но всё же некоторые её части её отчётливо видны, а именно сбоку на самом краю топливной рампы находиться колпачок он ещё указан стрелкой на фото ниже, так вот этот колпачок вам и нужно будет полностью вывернуть для того чтобы проверить давление в топливной рампе.

Примечание!
На фото чуть выше пример топливной рампы и колпачка который на ней находиться, показан на примере 8-ми клапанного инжекторного двигателя 2111, который устанавливался с завода на все автомобили ВАЗ 2108-2115!

На автомобилях более новых, а именно на 16-ти клапанных приорах, на 8-ми клапанных грантах топливная рампа и сам этот колпачок могут быть другой формы, но все эти детали есть, поэтому лучше всё ищите, лучше всё смотрите и найдёте их они как уже было сказано ранее находятся в верхней части двигателя под ресивером, на самой топливной рампе ещё установлены четыре форсунки поэтому обратите на это внимание и не перепутайте ничего, и да кстати на большинстве автомобилях к примеру на грантах, в самом колпачке может находится уплотнительное кольцо, поэтому обратите на него своё внимание, он не должен иметь никаких дефектов, если имеет тогда замените это кольцо или же колпачок целиком, потому что из-за этого кольца так же может быть разгерметизирована система и в связи с разгерметизацией, давление в системе питания упадёт и машина будет ехать хуже!

3) Теперь вам нужно будет снизить давление в системе питания, это делается для того чтобы бензин не потёк из топливной рампы, когда вы будете выворачивать золотник который на ней находиться. (О том как снизить давление в системе питания, была дана ссылка на статью чуть раньше и находилась она в рубрике «Примечание!», поэтому кликните мышкой на это примечание и вас автоматически перекинет на то место где стоит ссылка по которой вам и нужно будет перейти)

4) Следом открутите и тем самым снимите с какого ни будь колеса ниппель шины, но ниппель для дальнейшей работы нужен обязательно металлический, такой в основном ещё используется на велосипедах и он ещё находится в руках у человека на фото ниже, так вот при помощи этого ниппеля полностью отверните золотник который находится внутри штуцера и после чего его выньте как показано на маленьком рисунке.

Примечание!
Когда будете отворачивать ниппелем золотник возможно брызнет немного бензина, поэтому туда куда попадёт бензин вытрете после этого это место тряпкой!

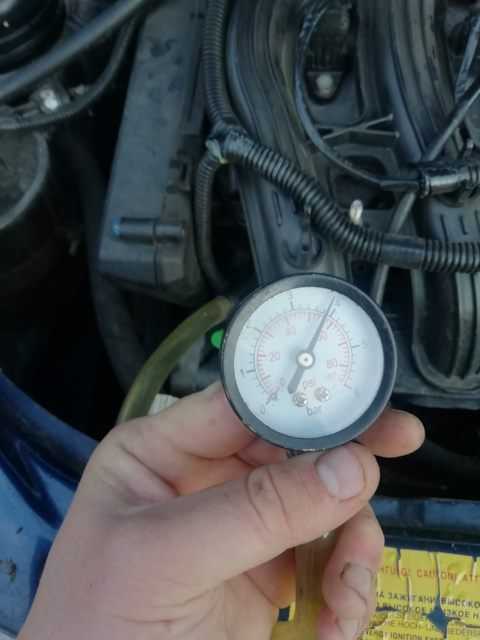

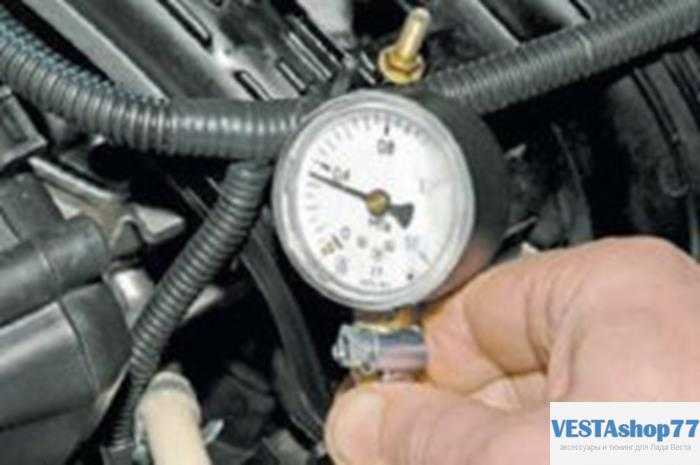

5) Далее к этому самом штуцеру в котором чуть ранее находился золотник, подсоедините шланг идущий от манометра и после этого чтобы шланг не соскочил закрепите его каким ни будь хомутом или же пусть помощник рукой удерживает, после этого запустите двигатель и сразу же подойдите к манометру и посмотрите какое давление он выдаёт, оно должно быть в пределах 380-400 кПа (3,8-4,0 кгс/см. кв.)

Примечание!
Когда будете заводить автомобиль, помните всегда что прежде чем его завести нужно крутануть ключ чтобы все приборы загорелись и только после того как пройдёт писк который будет издавать бензонасос, можно будет заводить двигатель у автомобиля!

6) И в завершение операции заглушите автомобиль и одним из способов который приведён в статье под названием: «Замена топливного фильтра» (Там будет рубрика: «Дополнительный видео-ролик» поэтому внимательно с ней ознакомьтесь и тот способ на который дана ссылка, подходит ко всем инжекторным автомобилям, просто заднюю подушку вам нужно знать как снимать вот и всё), снизьте давление и в конечном итоге отсоедините шланг манометра от самого штуцера, следом при помощи ниппеля заверните на своё место сам золотник и в конечном итоге закрутите защитный колпачок который защищает этот самый штуцер от попадания на него частичек грязи.

Примечание!
Если вы проверку осуществляете впервые, тогда ознакомьтесь сперва со статьёй а только потом переходите к ролику потому что есть ещё некоторые нюансы которые в ролике не указаны!

Регуляторы давления топлива для ВАЗ 2110, 2111, 2112

Регуляторы давления топлива для ВАЗ 2110, 2111, 2112 | Интернет-магазин Motorring

Интернет-магазин тюнинга и стандартных запчастей
для автомобилей LADA.
Доставка по всей России и Казахстану

Корзина пуста

Топливная система

ВАЗ 2110, 2111, 2112

Регуляторы давления топлива

Легко найти товар! Clear search

Результаты поиска:

В группе представлено: 11 / 11 позиций

по популярности

по цене

Автотехники сервисных центров и доморощенный автолюбители знакомы с бесчисленным множеством элементов измерений транспортных средств, благодаря изобретённой и внедрённой французскими инженерами системы измерения в 1790 году под названием метрическая система.

Создание и ремонт авто предполагают мастерское владение всеми методиками проведения измерений. Необходимо понимать и различать такие понятия, как объём, длина, время, интервал и многое другое. В авто допуски измеряются в тысячных долях, сегодня во многих случаях это не достаточно и нужно измерять в десятки тысячных долей для оптимальной и эффективной работы всех узлов и механизмов.

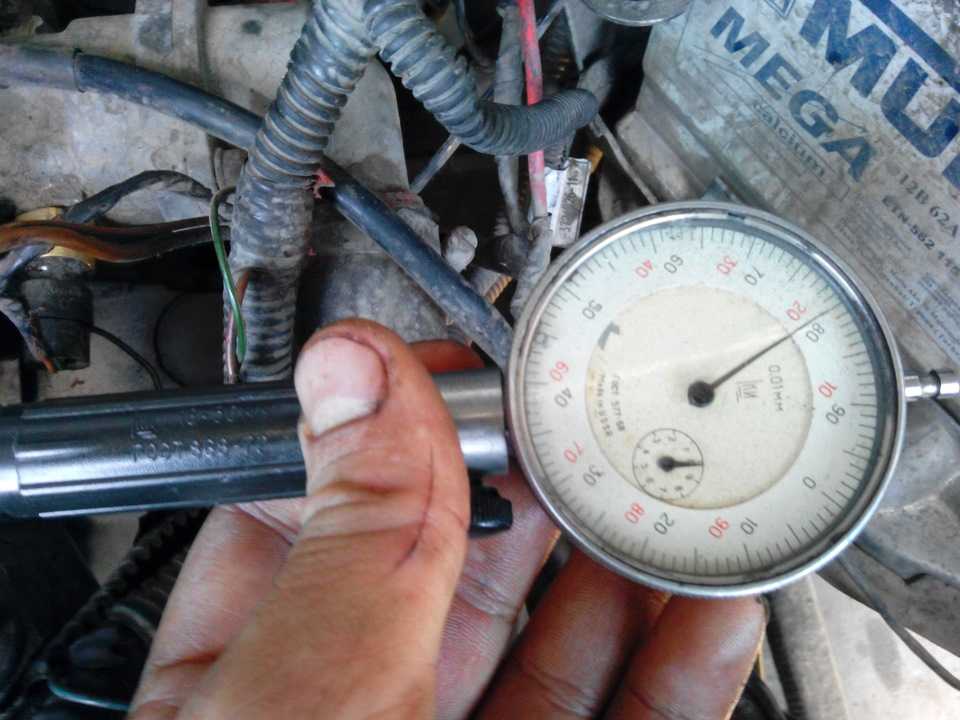

Инструменты, которые наиболее необходимы сегодня в измерении любых элементов:

  • качественный набор микрометров;
  • набор манометров;
  • пружинные тестеры;
  • тестеры шероховатости поверхности;
  • вакуум тестеры;
  • и это только начало.

Саму топливную систему авто можно разделить на три основных элемента: питание, давление и возврат. Насос высокого давления — начальная точка работы системы. Насосы могут отличаться по конструкции, основной принцип тот же. Далее следуют топливопроводы от бака топлива и фильтр. Топливо поддерживается в системе под давлением с помощью насоса. Топливопровод подключается к топливной рампе с отходящими от неё стальными линиями высокого давления для питания отдельных форсунок.

Наличие регулятора давления топлива помогает снизить температуру топлива, уменьшает нагрузку на насос, уменьшает паразитную нагрузку на двигатель, снижая выбросы.

В случае повышенного давления в общей магистрали возможны два варианта решения вопроса. Один известен как механический ограничитель давления, помещаемый в конце общей топливной магистрали и состоящий из подпружиненного плунжера. При достижении избыточного давления в рампе, клапан открывается и топливо сбрасывается обратно в бак. Другая версия управляется электронным способом — блоком управления (ЭБУ). Датчик давления топлива на рампе информирует блок управления о давлении внутри системы. ЭБУ регулирует требуемую величину давления для достижения максимальной отдачи силового агрегата. Из-за более быстрого времени отклика регулятор способен более оперативно сбросить избыточное давление в магистрали. Средство регулирования давления устанавливается на рампе, питающей инжекторы. На системах без возврата топлива в бак, регулятор является частью узла топливного насоса внутри топливного бака, уменьшая давление топлива при малой нагрузке мотора и увеличивая при наборе скорости.

Основная задача регулятора давления топлива на ВАЗ — поддержание равномерного и постоянного давления примерно от 0,7 бар до 5,5 бар. Низкое давление топлива приведет к ухудшению эксплуатационных характеристик силового агрегата, возможных пропусков зажигания и усложнённому запуску двигателя. Низкое давление топлива может быть вызвано слабым топливным насосом (износ), ограничением в топливной магистрали (перегиб, замятие трубопровода), засорением топливного фильтра, либо негерметичным средством регулирования давления, которое должно быть в пределах установленных спецификаций для авто. Проверку можно осуществить с помощью манометра, подключенного к клапану на топливной рампе или к топливной линии.

Примечание: Силовые агрегаты очень чувствительны к давлению впрыскиваемого горючего. В случае выявления давления в рампе даже несколько бар меньше, чем в спецификации, возможны негативные последствия с запуском и бесперебойной работой. Каждый силовой агрегат отличается устройством и производительностью, поэтому всегда обращайте внимание на спецификацию давления при выявлении топливных проблем.

При увеличенном давлении топлива, силовой агрегат работает на богатой смеси, что приводит к увеличению расхода горючего и выбросу окиси углерода (СО). Силовой агрегат, работающий на богатом топливе, испытывает проблемы с ровным холостым ходом, помпаж.

При малом давлении топлива силовой агрегат может не запуститься и плохо работать. Низкое давление топлива обедняет смесь, вызывая пропуски, не ровный холостой ход плохое ускорение.

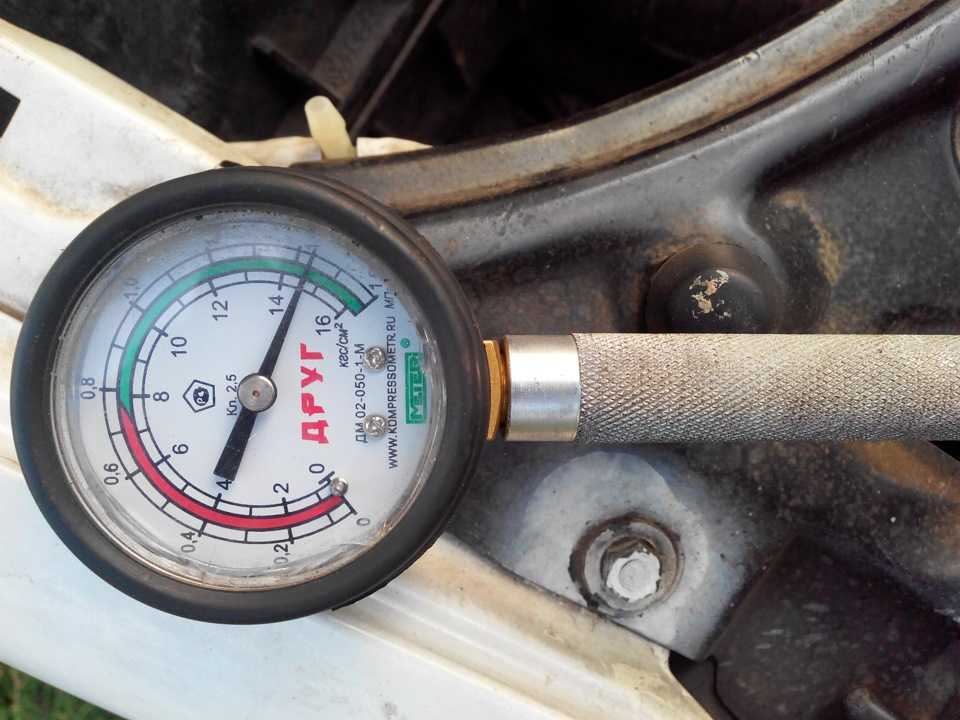

Проверку давления топлива начинают с прикрепления манометра к системе. Для полноценного проведения анализа и оценки состояния регулятора осуществляют целый ряд различных проверок в статическом состоянии холостого хода, при выключенном двигателе, на наличие остаточного давления, максимальное до точки сброса и объёма подаваемого горючего. Регулятор проверяют на падение давления для проверки пропуска форсунок. Установив манометр для испытания на рампе можно проверить давление при работающем двигателе.

Внимание: Перед подключением манометра следует осуществить сброс давления в системе подачи топлива.

При выключенном двигателе, но с ключом и топливным насосом под напряжением, давление должно устойчиво удерживаться при фиксированном значении. При показаниях давления ниже нормы причиной может быть слабый насос, засор в магистрали, фильтра, низкое напряжение на насосе.

Настоящая работа регулятора давления топлива заключается в работе с турбированными агрегатами и надлежащего размера форсунками. Система регулирования вполне оправдывает своё применение с агрегатами до 500 л.с. Большинству легковых авто регуляторы не требуются и это пустая затея с выбросом времени и средств для спокойных малолитражек. Но при наличии мощного мотора гоночного исполнения с использованием метанола требующего высокой скорости потока топлива регулятор обязан присутствовать.

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

Рекомендуем также прочитать статью о том, как самому почистить инжекторные форсунки. Из этой статьи вы узнаете о различных способах промывки форсунок своими руками.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

  • Для чего нужен регулятор давления топлива
  • Неисправности регулятора давления топлива
  • Проверка и замена регулятора давления топлива

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.   В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Рекомендуем также прочитать статью о том, как заменить сеточку бензонасоса своими руками. Из этой статьи вы узнаете о месте установки фильтра бензонасоса, а также о способах его снятия для очистки или замены.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Признаки неисправности регулятора давления топлива

Содержание:

  • Возможные неисправности
  • Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ
      • По какому принципу функционирует РДТ
      • Симптомы неисправностей
  • диагностика и замена Ремзона ВАЗ
    • Датчик давления топлива ВАЗ 2114: основные функции
    • Наиболее частые неисправности устройства
    • Диагностика своими руками
    • Установка нового датчика
  • Регулятор давления топлива — признаки неисправности, проверка и замена
    • Самые распространенные неисправности регулятора топлива
    • Причины возникновения неисправностей РДП
    • Как проверить регулятор давления топлива ВАЗ 2110
    • Замена регулятора давления топлива ВАЗ 2110
  • Назначение регулятора
  • Топливный насосfuel pump
  • Для чего нужен регулятор давления топлива
  • Проверка и замена регулятора давления топлива

Возможные неисправности

Сбои в системе питания могут происходить по различным причинам

Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

  • снижение мощности, высокие затраты горючего;
  • провалы и рывки при разгоне и перегазовке;
  • нестабильная работа и отключение двигателя на холостом ходу;
  • медленная реакция авто при добавлении газа;
  • машина не набирает обороты и не разгоняется.

Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

Причины и Признаки неисправности свечей и катушек зажигания. Признаки неисправности катушек зажигания

РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

диагностика и замена Ремзона ВАЗ

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Датчик давления топлива ВАЗ 2114 – сегодняшняя тема разговора. Случайно попался вопрос человека, который испытывает затруднение с пуском двигателя. И менял несколько бензонасосов, вот только толку от этого не очень много.

Электронасос работает, но такое чувство, будто не качает совсем. Вот давайте попробуем разобраться, в чем может быть причина? И стоит ли сразу грешить на насос? Да, если «памперс» забит, никогда не менялся, то стоит снять и поглядеть, что же там происходит?

Комлектующие и сиденья для автобусов и микроавтобусов купить можно здесь: www.evrosid.ru

Но если тут все хорошо, стоит обратить внимание на небольшой элемент, который оказывает огромное влияние на топливоподачу – обратный клапан, он же датчик давления. О нем сейчас и поговорим

Датчик давления топлива ВАЗ 2114: основные функции

Как и большинство датчиков давления, этот тоже мембранного типа. Устанавливается в топливной рампе, рядом с форсунками. Его функция – это поддержание давления в рампе в определенном рабочем диапазоне. Особенно это актуально не для установившегося, а для изменяющегося режима работы. При помощи регулятора производится корректировка нагрузки на двигатель. Допустим, при снижении давлении во впускном тракте происходит повышение давления топливовоздушной смеси. И наоборот – при повышении понижает. Можно выделить три важных момента:

  1. Изменяет давление в том случае, когда во впускном тракте оно тоже меняется в большую или меньшую сторону.
  2. Позволяет удержать давление в рампе ВАЗ 2114 в определенном интервале.
  3. При различных режимах работы ДВС способствует компенсированию нагрузок.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

  1. Увеличение расхода бензина.
  2. Остановка мотора, нестабильный холостой ход.
  3. Заметное уменьшение тяговых характеристик автомобиля.
  4. Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Диагностика своими руками

Без проверки точный диагноз не поставить. Поэтому давайте рассмотрим, как это правильно сделать. В случае с автомобилями ВАЗ 2114 и аналогичными моделями, разумнее воспользоваться самой простой диагностикой – при помощи механического манометра. Порядок следующий:

Выкрутить пробку, которая находится на штуцере

Обратите внимание на упругость уплотнительного кольца. Выкрутите золотник таким же образом, как из камер колесных

Закрепите манометр при помощи подходящего хомута на штуцере топливной рампы и проведите замеры в различных режимах работы двигателя.

Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его. На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора. Отключаете шланг от вакуумника ВАЗ 2114. Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности
Проведите фиксацию трубки и шайбы. Выкрутите болт, вкрученный в прижимном элементе

Снимите прижимной элемент. Выкручиваете гайку, которая удерживает шланг слива и датчик давления. Выкрутите болта, соединяющие топливную рампу с датчиком давления. Проводите демонтаж регулятора давления в системе.

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива — признаки неисправности, проверка и замена

Диагностика неисправности термостата. Какие признаки если не работает термостат

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

  • Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
  • Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
  • Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Назначение регулятора

Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

  • РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
  • В конструкциях без «обратки» датчик устанавливается на баке с горючим.

В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

Топливный насосfuel pump

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе.
Топливный насос может иметь электрический привод или же механический привод. Механический привод бензонасосов устарел и применялся на двигателях, оснащённых карбюратором. В современных, инжекторных двигателях(с впрыском топлива) применяется электро бензонасосы.
Все электронасосы представляют собой цилиндрический корпус, в котором находятся: электродвигатель, насосная секция, шариковые обратный и предохранительный клапаны и, как правило, сетчатый фильтр.
Электробензонасосы делятся на погружные(установленные в бензобаке) и навесные(установленные снаружи).
Электробензонасос подвесного типа:

1- нагнетательный патрубок, 2- обратный клапан, 3- корпус, 4- сетчатый фильтр, 5- всасывающий патрубок, 6- клеммы, 7- коллектор, 8- электродвигатель, 9- насосная секция, 10- предохранительный клапан.

Подвесные электробензонасосы крепятся под кузовом или в нижней части моторного отсека, как правило, таким образом, чтобы бензин мог поступать в них самотёком. Подвесные насосы имеют герметичное исполнение.

Электробензонасос погружного типа:

а — топливозаборник с насосом; б — внешний вид насоса.

Погружные находятся внутри бензобака и встроены в топливозаборник.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Регулятор давления топлива ВАЗ 21124 16 клапанов. Контроль давления топлива

Вам потребуются: шестигранник «5», ключ «24», манометр (можно шинный).

1.Отвинтить пробку штуцера контроля давления топлива в конце рампы. Обратите внимание, что в пробке соединения для измерения давления топлива имеется уплотнительное кольцо. Если кольцо порвалось или потеряло эластичность, замените его или всю пробку.

2.С помощью металлического защитного колпачка вентиля шины отвинтить золотник (такой же, как в шине) от штуцера.

3.Подсоедините шланг с манометром к ниппелю (можно использовать шинный манометр). Закрепите шланг на фитинге с помощью хомута. Запустите двигатель и проверьте давление по манометру.

4.Отсоединить вакуумный шланг от регулятора давления . При этом давление на манометре должно увеличиться на 20-70 кПа (0,2-0,7 кгс/смg). В противном случае замените регулятор давления .

5. Снизить давление в энергосистема .

Снимите гайку, крепящую топливопровод к регулятору давления.

6. Отверните два болта регулятора давления на топливной рампе .

7.Осторожно вытяните штуцер регулятора из отверстия в топливной рампе…

8 …. и снимите регулятор , отсоединив его от топливной трубки.

9.Установите регулятор давления в обратном порядке, предварительно смазав уплотнительные кольца бензином. Замените порванные или ослабленные уплотнительные кольца.

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. От того, насколько стабильно работает регулятор давления топлива, зависит работоспособность топливной системы.

Регулятор давления топлива в автомобилях ВАЗ представляет собой мембранный клапан, в который упирается пружина регулятора со стороны впускного коллектора, с другой — давления топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. Если регулятор давления изношен, повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

РДТ располагается либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (все более популярная), то перемещается в топливную рампу. Основной задачей РДТ является поддержание разницы давлений в баке и камере сгорания, форсунке и впускном коллекторе. Именно благодаря работе регулятора давления топлива осуществляется контроль за работой топливных форсунок, обеспечивается уровень давления в топливной системе, а избыточные объемы топлива возвращаются в бак через систему обратки.

Первый признак неисправности РДТ

Первым признаком неисправности регулятора давления топлива является повышенный расход топлива. Причина этого проста — из-за проблем с РДТ излишки бензина или солярки из камеры внутреннего сгорания не возвращаются в бак. Это приводит к повышению давления во всей топливной системе; причем это повышение может быть значительным — и вдвое, а то и втрое превышать норму. Если норма 2 килограмма на квадратный сантиметр, то при неисправном РДТ этот показатель может достигать 5 и 6 килограммов на квадратный сантиметр. Долго такая ситуация не может иметь место, так как возникают все «слабые места» топливной системы, и возникает тот или иной отказ. В свою очередь неисправность в топливной системе чревата, во-первых, поломками, которые, в свою очередь, потребует капитального ремонта или даже полной замены двигателя, а, во-вторых, серьезных ситуаций на дороге, чреватых уже не затратами, а угрозой здоровью и жизни вас и ваших близких.

Следует отметить, что неисправности РДТ ВАЗ 2110 после пяти лет эксплуатации являются закономерностью. Начинать следить за состоянием регулятора необходимо после трех-четырех лет активной эксплуатации. Если ваш автомобиль уже в почтенном возрасте, и примерно в таком же возрасте, за регулятором давления топлива следует следить особенно внимательно.

При снижении мощности и ухудшении динамики работы двигателя возможно, что РДТ полностью перестал работать. Это означает, что топливо не подается в камеру сгорания под давлением, а поступает туда естественным путем, так сказать, самотеком. В этом случае двигатель на высоких оборотах не справляется с нехваткой топлива, что может привести к быстрым поломкам.

Проблемы и их причины

  • Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
  • Мощность двигателя снизилась, динамические характеристики автомобиля ухудшились и продолжают ухудшаться. Часто это происходит из-за того, что RTD перестал удерживать давление (например, из-за сильного износа пружины).
  • Проблемы с запуском двигателя: чтобы запустить двигатель, приходится многократно «мучить» стартер. Причина – затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
  • Автомобиль периодически глохнет, во время движения возможны неожиданные и немотивированные рывки. Причина — заедание (постоянное или периодическое) регулятора давления топлива. Именно скачкам давления в сети вы обязаны всеми вышеперечисленными «радостями». Такие проявления крайне опасны, особенно в условиях городского движения, при минимальной дистанции между транспортными средствами.

Как проверить регулятор давления топлива

При возникновении подозрений на РДТ необходимо как можно скорее проверить его работоспособность. Сделать это достаточно просто даже в домашних условиях, достаточно следовать нескольким простым инструкциям.

Откручиваем штуцерную заглушку отвечающую за давление топлива и осматриваем уплотнительное кольцо. Большое значение имеет его состояние, поэтому, если этот элемент старый или поврежденный, придется приобрести новое кольцо. Следующим шагом является откручивание золотника от штуцера.

На этом этапе вам понадобится манометр для измерения давления при работающем двигателе. И если давление меньше, чем указано производителем для вашей модели ВАЗ и установленного двигателя, регулятор давления топлива необходимо менять. Тем более, что это недорого, сама операция очень проста, а результат можно оценить уже в первую поездку.

Любая топливная система двигателя имеет топливный насос. В бензиновых двигателях с недавних пор используются топливные насосы электрического типа, механические образцы уже устарели и уже не используются на современных автомобилях. Механические бензонасосы доживают свой век на автомобилях, выпущенных в прошлом веке.

Производительность электрического топливного насоса должна быть такой, чтобы обеспечивать бесперебойную подачу топлива при любых оборотах двигателя и при любой нагрузке. Но что делать, если двигатель работает на холостом ходу или на малых оборотах, а требуется небольшая порция топлива? Ведь давление, которое создается в системе питания двигателя при больших нагрузках, будет избыточным для холостого хода. А превышение давления может привести к плачевному результату – к разрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и есть регулятор давления топлива.

Что такое регулятор давления топлива

Регулятор давления топлива (РДТ) представляет собой вакуумный клапан, он пропускает излишки топлива через возвратный шланг в топливный бак… РДТ представляет собой корпус, содержащий клапан, диафрагму и весна. Также в корпусе имеется три вывода: два вывода для прохождения топлива через регулятор, третий подсоединяется к впускному коллектору. При увеличении оборотов двигателя разрежение, создаваемое в коллекторе (на третьем выходе), преодолевается усилие пружины и перемещает мембрану, тем самым приоткрывая клапан. Излишки топлива получают доступ ко второму терминалу и возвращаются в бензобак. Часто РДТ также называют обратным клапаном.

Обычно обратный клапан находится на топливной рампе, он же может перерезать шланг возврата топлива системы питания.

Причины неисправностей регулятора давления топлива

РДТ может выйти из строя по нескольким причинам. Например, на автомобили российского производства попадаются бракованные детали. На зарубежных моделях количество дефектов намного меньше, но можно приобрести неисправный РДТ, купив неоригинальную запчасть.

В основном обратный клапан выходит из строя из-за естественного старения. Допустим, это может произойти после ста тысяч и более. Следует отметить, что неисправности обратного клапана встречаются нечасто. Чаще всего в РДТ со временем высыхает мембрана, реже заклинивает клапан и еще реже ломается или ослабевает пружина.

Отказ датчика может произойти из-за некачественного бензина. Например, зимой топливо залили водой, и вода попала в регулятор. Если вовремя не заменить топливный фильтр, грязь попадет в детали системы питания, в том числе и в регулятор. В этом случае чаще всего подклинивает клапан РДТ. Трудно представить, что могло случиться с пружиной, но видимо ее поломки иногда случаются.

Типичные признаки неисправности регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень тяжело заводится, нужно долго крутить стартер и при этом держать нажатой педаль газа для того, чтобы двигатель для запуска;
  • двигатель работает хаотично на холостом ходу или обороты очень низкие, двигатель часто глохнет. При этом он совсем не набирает силу; при попытке газануть получается глубокий провал;
  • спам-двигатель резко меняет обороты, особенно это заметно на холостом ходу:
  • течь топлива из топливных шлангов. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить исправность регулятора давления топлива

Регулятор давления топлива не является электрическим датчиком и не может быть проверен приборами. Следует также учитывать, что РДТ не подлежит разборке или ремонту. Кто-то пишет, что топливный обратный клапан поддается ремонту. Хотелось бы посмотреть как он выглядит и где можно купить ремкомплект. Как правило, РДТ недорогие и даже по этой причине их не следует ремонтировать, если они годны к ремонту.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делается с помощью механического манометра, который подключается к системе питания двигателя.

Измерение производится следующим образом:

  1. подключить манометр к топливной системе;
  2. запустите двигатель и посмотрите на манометр.

Стандартное давление в системе легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор закрывает обратку. Если стрелка манометра быстро стремится к нулю, скорее всего, датчик температуры неисправен.

Другой способ проверки: если при работе двигателя возможно пережатие шланга возврата топлива, то при исправном регуляторе давление в топливной системе должно увеличиваться. Показание стрелки прибора зависит от степени компрессии. Но есть иномарки, где обратку пережать не получится — вместо резиновых шлангов металлические трубки, либо шланги очень короткие.

В некоторых случаях, пережав шланг обратки, можно убедиться в неисправности РДТ без манометра. Но это только по одному признаку — когда двигатель троит и не развивает вообще обороты. Если при пережатии обратки начинают работать все цилиндры и мотор набирает требуемую мощность – наверняка неисправен РДТ, его необходимо заменить.

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него давит пружина со специальным клапаном, а с другой — бензин. Суть в том, что он поддерживает одинаковое давление при разных режимах работы двигателя, а при снятии нагрузки отправляет лишний бензин обратно в бак, тем самым экономя топливо и поддерживая давление в системе подачи топлива.

Наиболее частые неисправности топливного регулятора


  • Пропало давление … Из-за этого бензин закачивается обратно в бензобак и машина не заводится.
  • Клапан забит и бензин течет туго. В связи с этим практически отовсюду начинает течь бензин. Это самая главная неисправность регулятора давления. Как только резко возрастет расход бензина, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забит и бензин не поступает в систему подачи топлива.
  • Неравномерное давление … Обычно вызвано заеданием клапана. Из-за этого машина движется неровно: дергается или вовсе глохнет.

Однако не все неисправности указывают на клапан, поэтому необходимо, в первую очередь, научиться проверять регулятор давления, а потом уже делать соответствующие выводы.

Причины неисправностей РДП


Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, не может быть предотвращено. Это также может быть вызвано длительным простоем автомобиля. Чтобы этого не происходило, машину нужно чаще эксплуатировать.

Вторая причина выхода из строя регулятора — некачественное топливо. Многие заправки разбавляют топливо водой, чтобы увеличить его объем и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, оборудованных карбюраторами, давление в системе измерялось с помощью плотности струи, создаваемой отключением клапана или пощипывание. Однако после того, как рынок стал наполняться инжекторными автомобилями, этот метод сильно устарел.

В настоящее время давление измеряется с помощью манометра, который подключается между шлангом и фитингом. В этом случае вакуумный шланг необходимо снять. Измерение проводится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Как правило, номинальное давление указано на корпусе изделия.

Во время измерения после отсоединения вакуумного шланга давление должно подняться на 0,5 бар и если этого не происходит, то вакуумный шланг необходимо заменить.

Замена регулятора давления топлива ВАЗ 2110

Как только резко возрастет расход бензина, можно смело приступать к замене РДТ. После его замены давление придет в норму и бензин будет поступать в систему подачи топлива как и прежде. При этом расход топлива будет быстро снижаться.

Процедура замены


1. Откройте капот и отсоедините клемму аккумуляторной батареи. Это необходимо для того, чтобы избежать случайных коротких замыканий, которые могут повредить устройства или стать причиной возгорания топлива. Затем необходимо отсоединить специальную соединительную заглушку для контроля давления в конце рампы. После его снятия внутри будет видно резиновое уплотнительное кольцо. Если он находится в очень неудовлетворительном состоянии, немедленно замените его.

2. С помощью металлического защитного колпачка отвинтите золотник от фитинга.

3. После описанных выше измерений манометра снизьте давление в системе. Отверните две гайки, предназначенные для крепления регулятора давления в топливопроводе.

4. Снимите также два болта, которыми регулятор крепится к топливной рампе.


5. Медленно снимите фитинг регулятора давления топлива с рампы и снимите его с топливопровода.

6. Установите новый регулятор и соберите его в обратном порядке. Рекомендуется смазать все уплотнительные кольца бензином. Можно заменить даже те кольца, которые потеряли свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 завершена. Эта операция довольно сложная и предполагает работу с бензиносодержащими агрегатами. Не рекомендуется выполнять эти работы при плохом самочувствии: головной боли, головокружении, так как это может угрожать вашему здоровью. Лучше всего завершить работу в другой день или доверить все это специалистам станции техобслуживания автомобилей.

сроки и особенности замены. Как часто менять топливный фильтр Установка топливного фильтра

Сегодня топливная аппаратура любого автомобиля не сможет работать без фильтра из-за риска серьезного загрязнения двигателя, что может привести к его окончательной поломке. Функциональным назначением фильтрующего элемента является защита топливной системы от различного рода загрязнений: инородных тел, производственной пыли, водяного конденсата, топливных смол и засоров, которые часто скапливаются в бензобаках в виде осадка.

Причины загрязнения топливного фильтра

Обычно при взаимодействии бензина с воздухом или металлом в процессе различных химических соединений образуется скопление грязи и пыли. Из-за водяного конденсата появляется коррозия, а при низких температурах скопившийся конденсат препятствует работе машины – трубки топливной аппаратуры забиваются кристаллами замерзшей воды. Накопление смолистых отложений также негативно влияет на систему питания автомобилей.

Эти и другие факторы приводят к тому, что топливные фильтры приходят в негодность и требуют последующей замены. Частота этих событий обусловлена ​​различными причинами, связанными с выбором вида топлива, его качественными характеристиками, продолжительностью пробега автомобиля. Регулярная своевременная замена фильтра будет способствовать повышению безопасности двигателя.

Топливные фильтры могут быть для карбюратора и инжектора. В карбюраторном двигателе насос всасывает топливо под сравнительно небольшим разрежением, а в ТНВД проталкивает его под серьезной перекомпрессией, а значит фильтрующие элементы работают в принципиально иных условиях. Топливный фильтр (ТФ) ВАЗ 2110 инжектор более подвержен загрязнению, поэтому требует более частой замены.

Продолжительность использования фильтрующего элемента зависит от таких показателей, как качество топлива и пробег, рекомендуемый ресурс от 15 000 до 20 000 км.

На современном автомобильном рынке можно купить топливный фильтр для «десятки» с разными способами крепления:

  • за счет резьбового контакта;
  • с помощью стопорных проволочных скоб — они вынимаются, что дает возможность отсоединить топливные шланги и заменить ТФ.

Замена топливного фильтра на «десятке»

Замена топливного фильтра ВАЗ 2110 обычно проводится на смотровой яме или эстакаде.

Алгоритм действий при замене ТФ на нить предусматривает следующие мероприятия:

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Предварительная декомпрессия системы питания путем сброса давления при использовании обратного поршня в подкапотном пространстве.
  3. Корпус ТФ надо придерживать ключом на 19, а ключом на 17 откручивать резьбу штуцера, постепенно сливая топливо в подставленную емкость.
  4. Отстегните второй штуцер и с помощью ключа на 10 слегка ослабьте соединительный хомут.
  5. Снять ТФ с хомута и отложить в сторону, помня о направлении потока топлива.
  6. Снимите уплотнительные кольца со шлангов на шлангах. Кольца, потерявшие эластичность, после их осмотра подлежат замене.
  7. Установите новый фильтр и закрепите минусовой провод автомобильного аккумулятора.
  8. Проверить соединения TF на наличие герметика. Ее необходимо проводить после включения зажигания и работы топливного насоса, при этом не следует запускать двигатель. Необходимо следить за тем, чтобы не было утечки бензина в месте соединения топливопровода с трубопроводом.

Для замены топливного фильтра ВАЗ 2110 с клипсами необходимо выполнить ряд последовательных действий:

  1. С помощью отвертки потяните фиксаторы в направлении изгиба провода на расстояние около 5 мм до стопора. Таким образом можно будет снять трубопровод с фильтрующих элементов.
  2. Берем ключ на 10 и откручиваем хомут который держит ТФ и откладываем в сторону. Корпус можно сделать из пластика, что добавит дополнительных хлопот при ремонте. Нужно внимательно следить за процессом установки – нельзя допускать сильного пережатия хомута из-за возможных трещин в корпусе.
  3. Установив ТФ, с учетом направления потока бензина следует надеть бензопровод и затянуть хомуты, предварительно прижав изгиб радиуса к стопору.
  4. Также не пренебрегайте проверкой герметичности, следуя тому же алгоритму при замене резьбового топливного фильтра: утечка бензина недопустима.

Итак, после замены фильтра и сборки всей системы обратно водители меняют хомут, фиксирующий расположение ТФ. Хотя при сохранении всех эксплуатационных качеств оставить его и поменять можно только в случае явного дефекта или неисправности. Также заменой ТФ можно проверить кислородный датчик автомобиля.

Обладая первичными знаниями по замене топливного фильтра ВАЗ 2110, можно переходить к практическим действиям, от покупки до непосредственных операций по установке.

При покупке топливного фильтра ВАЗ 2110 цена у разных производителей отличается незначительно. Их ценовая панорама зависит не столько от качества продукции, сколько от бренда. Стоимость у производителей из Европы несколько выше за счет включения стоимости доставки, отечественные товары из этой категории значительно дешевле за счет отсутствия наценок.

При замене топливного фильтра необходимо соблюдать следующие основные меры предосторожности:

  • не курить при ремонте топливной системы;
  • иметь в наличии огнетушитель;
  • используйте защитные очки;
  • место ремонта должно иметь достаточную вентиляцию и вентиляцию;
  • Если топливо попало на кожу, немедленно промойте ее водой с мылом.

Также не допускать вытекания бензина на землю или в водоем во избежание негативного воздействия на природу и живые организмы.

Трудно переоценить роль топливного или бензинового фильтра на автомобилях, а особенно ВАЗ-2110. Производитель рекомендует замену каждые 30 тыс. км. Однако, учитывая качество топлива и саму экологию, лучше делать это чаще, примерно через 20-25 тысяч.

Замена топливного фильтра ВАЗ-2110

Первым делом нужно выяснить, где находится этот фильтр. Важным моментом является тип устройства. Если это старый релиз, то он прикручен. Сразу стоит сказать, что не рекомендуется работать с сигаретами, спичками и другими источниками огня, чуть позже станет понятно, почему.

В первую очередь нужно отогнуть клеммы аккумулятора (плюс и минус), после этого нужно снять заднее сиденье, так как затрудняет прямой доступ к фильтру. Это легко сделать, нужно лишь немного постараться. После этого с помощью отвертки на 10 откручиваем крепления декоративной прокладки.

Но это еще не все, так как нам нужно снизить давление в системе, а для этого нужно отключить топливный насос. Проблем с этим возникнуть не должно, так как каждый автолюбитель знает, как это делается. Перед тем, как ВАЗ-2110 будет укомплектован, нужно открутить топливные шланги.

Важные моменты при работе

Всегда нужно помнить, что даже при выключенном топливном насосе в системе остается топливо, которое будет выливаться через эти шланги. Именно по этой простой причине нельзя курить во время работы или подсвечивать себя свечой или спичкой. Желательно взять с собой банку объемом 0,5-1,0 литра, чтобы сливать туда остатки топлива.

Если во время езды были замечены рывки на скорости или слабая тяга двигателя, то вполне возможно, что пора менять фильтр. Перед выполнением работ необходимо зайти в автомагазин и купить новый, для модели ВАЗ-2110.

Желательно приобрести ключи на 10, 17, а также на 19 и головку. Все это позволит вам провести пересадку более быстро и комфортно. Каждый водитель должен помнить, что в системе трубопроводов большое давление, поэтому нужно быть предельно осторожным. Еще раз стоит отметить, что приобрести нужно только качественный, оригинальный топливный фильтр ВАЗ-2110. Цена на него может быть около 200 рублей.

Замена топливного фильтра 2110: пошаговая инструкция

После того, как фильтр найден, его необходимо отключить. Делать это нужно в следующем порядке:


Следует отметить, что топливный фильтр ВАЗ-2110-инжектор не имеет отличительных черт от карбюраторной версии, поэтому замена осуществляется аналогично. Теперь осталось установить новую деталь, но есть несколько важных моментов, без которых ни в коем случае нельзя начинать установку.

Установка нового фильтра

Есть несколько особенностей, без которых замена топливного фильтра ВАЗ-2110 будет выполнена некорректно, и на таком автомобиле далеко не уедешь. Дело в том, что полярность должна быть соблюдена. Обозначается стрелкой непосредственно на фильтре и указывает направление движения топлива по трубопроводу. Новый расходный элемент необходимо монтировать таким образом, чтобы указатель на нем был параллелен движению бензина.

Конечно, сразу видно в каком состоянии хомут удерживающий фильтр; при необходимости его можно заменить новым. То же самое относится и к уплотнителям, которые постепенно теряют свои свойства и поэтому не выполняют возложенной на них задачи. Поэтому, если они пришли в негодность, то стоит заменить их более надежными новыми аналогами. Желательно приобретать только оригинальные запчасти, а не копии.

Как правило, замена топливного фильтра ВАЗ-2110 осуществляется буквально за 20-30 минут, только иногда могут возникнуть проблемы в виде закисших уплотнителей, ржавых гаек и т.п. Все это лечится с помощью ВД- 40 проникающая жидкость.

Сборку производить в обратном порядке. Перед началом работы желательно иметь перед собой огнетушитель, он конечно скорее всего не пригодится, но перестраховаться все же можно. Желательно избегать попадания топлива на лицо, а при попадании в глаза немедленно промыть их большим количеством воды.

При соблюдении ряда этих простых требований замена топливного фильтра ВАЗ-2110 не составит проблем. Не нужно будет посещать СТО и платить несколько сотен рублей, чтобы там сняли старый и установили новый расходник.

Топливный фильтр

— такой же расходник, как и бензиновый, чем больше топлива проходит через него, тем больше он забивается, и тем быстрее требуется его замена.

Стрелка указывает направление потока топлива

Как часто следует менять топливный фильтр? Ассортимент самый разный: на одних машинах его надо менять каждые 10-30 000 километров, на других он рассчитан на весь период эксплуатации автомобиля.

Если вовремя не изменить..

Все топливо проходит через фильтр, принося с собой разного рода мусор – грязь, попавшую извне, продукты коррозии и т. д. Со временем фильтрующий элемент засоряется и перестает пропускать через себя необходимое количество топлива. Поскольку пропускная способность падает, через него проходит меньше топлива, а насос все равно работает с той же производительностью, то куда девается лишний бензин? Правильно, повысит давление перед фильтром и тем самым повысит нагрузку на помпу, что приведет к ее раннему износу.

На форсунку на забитый фильтр будет влиять падение давления в рейке, которая при движении будет показывать слабое ускорение при резком разгоне и педаль газа будет не такой отзывчивой как первый заметный признак забитого топливного фильтра . А все из-за того, что смесь получится обедненной, топлива не хватит. Скорее всего кислородный датчик это покажет и на приборке загорится «check engine», придется гонять что это за ошибка, ручные мастера разберут пол машины, потому что не умеют. знать какую компьютерную диагностику делают с новыми свечами, новым топливным фильтром и нормальным давлением в рампе и заряженным аккумулятором.Поэтому вовремя меняйте топливный фильтр.

Условия замены

Приведу сроки замены топливного фильтра для самых популярных автомобилей:

30000
30000
30000
120000
10000
10000
25000
80000
80000

CRD (Bosch) датчик давления в топливной рампе

  • Дом
  • Библиотека
  • Автомобильные пошаговые испытания
  • CRD (Bosch) датчик давления в топливной рампе — напряжение

Целью данного теста является проверка характеристик давления в топливной системе дизельного двигателя с общей топливной рампой с помощью датчика давления в топливной рампе.

Как выполнить тест

Просмотрите рекомендации по подключению.

  1. Используя данные производителя, определите цепь выходного сигнала датчика давления в топливной рампе.
  2. Убедитесь, что двигатель остановлен.
  3. Подключите PicoScope канал A к сигнальной цепи.
  4. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и предварительно настроен на захват вашего сигнала.
  5. Запустите осциллограф для просмотра оперативных данных.
  6. Включите зажигание и подождите, пока погаснет индикатор свечи накаливания (если применимо).
  7. Проверните и запустите двигатель и дайте ему поработать на холостом ходу от 5 до 10 с.
  8. Нажмите педаль акселератора в положение максимальной нагрузки на 2–3 с.
  9. Отпустите педаль акселератора и дайте двигателю вернуться в режим холостого хода примерно на 5–10 с.
  10. Выключить двигатель и зажигание.
  11. Когда на экране появится осциллограмма в реальном времени, остановите осциллограф.
  12. Используйте инструменты Waveform Buffer, Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к сигналам

Этот заведомо исправный сигнал имеет следующие характеристики:

  • При включенном зажигании и выключенном двигателе выходной сигнал датчика составляет 0,5 В, что соответствует давлению в рампе 0 бар.
  • Когда двигатель запускает коленчатый вал, выходной сигнал датчика быстро возрастает примерно до 1,3 В, что указывает на рабочее давление в рампе холостого хода примерно от 280 до 320 бар.
  • При полностью нажатой педали акселератора двигатель разгоняется, создавая повышение давления в рампе.
  • После достижения пикового значения около 3,5 В давление в рампе снижается при сохранении высоких оборотов двигателя, а напряжение датчика падает до 2,5 В: при неподвижном автомобиле двигатель разгружен, и для поддержания его высокого давления в рампе не требуется скорость.
  • При отпускании педали акселератора двигатель возвращается в режим холостого хода, а выходной сигнал датчика возвращается к 1,3 В, как и наблюдалось первоначально.
  • После остановки двигателя и выключения зажигания сигнал медленно падает обратно до 0,5 В в течение примерно 10 с, после чего блок управления двигателем отключается, а выходной сигнал датчика падает до 0 В.

Библиотека сигналов

Перейдите к строке раскрывающегося меню в левом нижнем углу окна Библиотека сигналов и выберите Датчик давления топлива .

Дополнительные указания

Датчик давления в топливной рампе обеспечивает обратную связь с ECM, который регулирует давление в рампе, изменяя объем топлива, подаваемый насосом высокого давления, и/или контролируя поток избыточного топлива из рампы в возврат топлива. система. ECM использует свои внутренние калибровочные таблицы ( карты ) для расчета желаемого давления в топливной рампе и продолжительности впрыска в соответствии с положением педали акселератора (указывающим требования водителя), частотой вращения двигателя, нагрузкой, температурой и т. д.

Датчик давления в рампе откалиброван для выдачи сигнала в диапазоне от 0,5 В до 4,5 В при изменении давления в рампе в диапазоне от 0 до 1600 бар. Это дает ECM две возможности для проверки достоверности сигнала: любое напряжение выше или ниже этих значений, например, 0 В или 5 В, будет указывать на неисправность датчика.

На утечку в системе высокого давления может указывать быстрое падение выходного сигнала датчика до 0,5 В после остановки двигателя, что может произойти при негерметичности форсунки, регулятора давления в рампе, впускного дозирующего клапана или насоса.

Обратите внимание, что пример сигнала был захвачен при ненагруженном двигателе; при полной нагрузке двигателя в течение длительного времени выходное напряжение датчика будет выше 2,5 В и, в крайнем случае, до 4,5 В.

P0087 — Датчик давления в топливной рампе или давление в рампе слишком низкое

P0088 — Датчик давления в топливной рампе или давление в рампе слишком высокое

P0190 — Цепь датчика давления в топливной рампе обрыв/короткое замыкание/сбой – Неисправность цепи датчика давления в топливной рампе

GT138-EN

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Подходящие аксессуары

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить отзыв.

1 комментарий | Добавить комментарий

Nav
29 ноября 2018

Какие неисправности на самом деле обнаружит этот тест? Пожалуйста, приведите примеры

Какое давление создает ваш топливный насос?

Действительно ли топливные насосы создают давление топлива? Хорошо подумайте, прежде чем ответить на этот вопрос. В отрасли распространено заблуждение, что топливный насос создает давление в топливной системе, но это лишь часть общей картины.

Расход

Требуемое давление топлива зависит от двигателя и топливной системы вашего автомобиля. Карбюраторным двигателям может потребоваться всего 28 кПа (4 фунта на квадратный дюйм), в то время как современным высокопроизводительным двигателям с многоточечным впрыском топлива может потребоваться до 414 кПа (60 фунтов на квадратный дюйм). Достижение большей мощности означает увеличение количества воздуха и топлива в двигателе. Просто создание более высокого давления топлива с помощью чего-то вроде вторичного регулятора давления топлива может не быть решением.

Выбор оптимального топливного насоса для создания необходимого более высокого давления в топливной системе, необходимого для повышения производительности двигателя, зависит от множества факторов, таких как:

  • Размер топливной форсунки, топливной рампы и топливопровода
  • Без наддува и наддува (с турбонаддувом/наддувом)
  • Тип топлива
  • Напряжение поступает на топливный насос

Самое важное, что нужно понять, это то, что топливный насос не обязательно обеспечивает давление, а вместо этого обеспечивает поток топлива в системе. Количество топлива, подаваемое топливным насосом, известно как расход, в то время как остальная часть топливной системы, обеспечивающая ограничение потока, помогает создать измеримое давление в топливной системе. Например, топливный насос с низким расходом в сочетании с топливной системой с высокими ограничениями технически может иметь такое же измеримое давление топлива, как и топливный насос с более высоким расходом с менее ограничивающими компонентами топливной системы. Проще говоря, более высокое давление в топливной системе может не позволить вам достичь желаемого повышения производительности или даже привести к нехватке топлива, если только в топливную систему не будут внесены другие необходимые модификации.

Переменная скорость потока

Большинство современных программ топливной системы OEM предназначены для обеспечения переменной скорости потока, которая поддерживает желаемое давление в топливной системе. Это достигается за счет широтно-импульсной модуляции (ШИМ). ШИМ представляет собой очень быстрый электрический сигнал включения/выключения, управляемый переключением между источником питания и нагрузкой. Количество времени «включения», которое предоставляется насосу, называется рабочим циклом. Чем выше рабочий цикл ШИМ, обеспечиваемый насосом, тем выше расход топливного насоса. И наоборот, чем ниже рабочий цикл ШИМ, тем ниже расход топливного насоса. В результате с современными электрическими топливными насосами топливная система может изменять давление в топливной системе для поддержания постоянной подачи топлива.

Диагностика скорости потока

На скорость потока могут негативно повлиять факторы, которые легко упустить из виду во время диагностики. Принимая во внимание все, что требуется для создания постоянной скорости потока, любой из следующих элементов может способствовать этому.

  • Низкое напряжение топливного насоса, плохая целостность цепи, неправильное соединение, слабый аккумулятор и неисправное реле топливного насоса могут препятствовать нормальной работе насоса. Проверьте как источник питания 12 В, так и заземление электрической системы, чтобы убедиться в правильности ее работы.
  • Неисправен регулятор давления. Убедитесь, что регулятор давления не имеет признаков утечки или внутреннего отказа.
  • Низкая подача топлива. В зависимости от настройки топливной системы, низкий уровень топлива в баке может привести к попаданию воздуха в топливо, что приведет к топливному голоданию. Держите уровень топлива намного выше уровня впуска топливного насоса – минимум 1/4 полного объема обычно является надежной оценкой, если измерение затруднено.
  • Плохо работает топливный фильтр. Топливные фильтры предназначены для улавливания мусора до того, как топливо попадет в систему. Грязный или даже некачественный фильтр может уменьшить или даже остановить подачу топлива.
  • Дефект топливопроводов. Ищите утечку топливопровода или разрушение/повреждение участков топливопровода.

Ограничение топливной системы

Ограничения топливной системы не обязательно плохо. Как объяснялось в предыдущих параграфах, ограничения создают измеримое давление в топливной системе, но необходимы правильные ограничения. На давление в топливной системе могут влиять такие факторы, как изгиб и диаметр трубопровода, качество фильтра и размер форсунки. Несоответствие остальных компонентов топливной системы топливному насосу может как увеличить, так и уменьшить давление в топливной системе и немедленно вызвать снижение общей производительности. Добавление топливного насоса с более высоким расходом также может означать, например, добавление топливопроводов большего диаметра, топливных форсунок с высоким расходом или топливной рампы с высоким расходом. В зависимости от конструкции топливной системы давление топлива, измеренное на насосе, может отличаться от давления, измеренного на топливной рампе.

Надлежащее согласование остальных компонентов топливной системы с высоким расходом с соответствующим высокопроизводительным топливным насосом обеспечит скорость потока, необходимую для поддержания давления в топливной системе, необходимого для поддержания увеличенной мощности. В то время как более высокое давление топлива может оптимизировать максимальное использование топливной форсунки за счет подачи большего количества топлива в камеру сгорания, ограничения размера и типа топливной форсунки могут по-прежнему ограничивать поток.

Ограничения

Учитывая, что давление топлива может быть увеличено с помощью топливного насоса с более высоким расходом и надлежащих компонентов топливной системы, обеспечивающих подачу достаточного количества топлива для повышения производительности, следует также признать, что, как и все высокопроизводительные обновления, компоненты топливной системы имеют физические ограничения. В то время как большинство топливных систем можно модернизировать, чтобы выдерживать давление более 700 кПа (около 100 фунтов на квадратный дюйм), следует также понимать, что слишком высокое давление в топливной системе может легко привести к деформации или повреждению.

Итак, «Действительно ли топливные насосы создают давление топлива?» Не сами по себе.

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
