Реле и предохранители Лада ВАЗ-2110.
Электросхемы

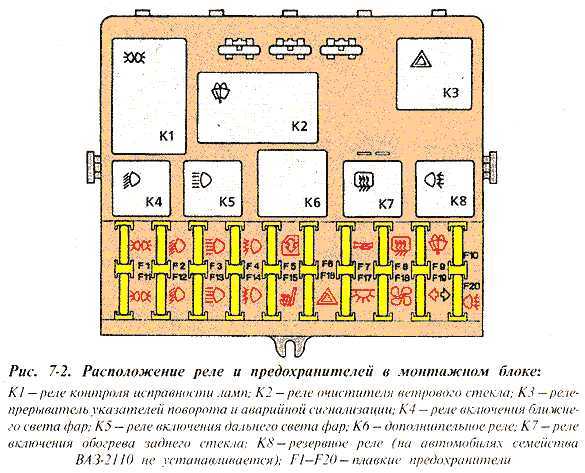

Реле и предохранители Лада ВАЗ-2110.Расположение реле и предохранителей в монтажном блоке.
К1 – реле контроля исправности ламп; К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; К8 – резервное реле; F1–F20 – плавкие предохранители.
Цепи защищаемые плавкими предохранителями.
| № (Ток) | Защищаемые цепи |
| F1 (5А) | Лампы фонарей освещения номерного знака, лампы освещения приборов, контрольная лампа габаритного света, лампа освещения багажника, лампа габаритного света левого борта. |
| F2 (7.5А) | Левая фара (ближний свет). |
| F3 (10А) | Левая фара (дальний свет). |
| F4 (10А) | Правая противотуманная фара. |
| F5 (30А) | Электродвигатели стеклоподъёмников дверей. |
| F6 (15А) | Переносная лампа. |
| F7 (20А) | Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал. |
| F8 (20А) | Элемент обогрева заднего стекла. |
| F9 (20А) | Клапан рециркуляции, очистители и омыватели ветрового и заднего стекла и фар. |
| F10 (20А) | Резервный. |
| F11 (5А) | Лампы габаритного света правого борта. |
| F12 (7.5А) | Правая фара (ближний свет). |
| F13 (10А) | Правая фара (дальний свет), контрольная лампа включения дальнего света фар. |
| F14 (10А) | Левая противотуманная фара. |
| F15 (20А) | Электрообогрев сидений, блокировка замка багажника. |
