Ваз 2110: замена реле бензонасоса своими руками

Местоположение реле бензонасоса на ваз 2110

Как известно, энергия является пусковым механизмом любого динамического процесса на земном шаре. Реле с практической точи зрения представляет собой пусковой механизм, работа в котором происходит благодаря смыканию внутренних электрических контактов, в результате чего двигатель автомобиля переходит из статического положения в динамическое.
Если рассмотреть на ваз 2110 реле бензонасоса, тот имеет некоторую специфику функционирования. Многие водители на ваз 2110 где реле бензонасоса находится даже не знают, не говоря уже о принципе его работы.

Принцип работы

Ваз 2110 глохнет щелкает реле бензонасоса

Принцип работы следующий:

в реле задействована классическая схема смыкания контактов;
сердцевина реле представлена классической катушкой;
задействована также ручная подача сигнала смыкания и размыкания.

Сегодня современный европейский автомобиль практически полностью автоматизирован и понятие «не заводится автомобиль» практически не встречается в экономически развитых странах.

Это явление первостепенно объясняется автоматизацией функционирования реле.
В частности, частота смыкания контактов управляет встроенной бортовой системой контроля, плюс ко всему материал из которого выполнена проводка обладает повышенными электропроводящими свойствами.
Это в свою очередь позволяет более экономно и эффективно расходовать материально-технические возможности:

Во-первых проводка реле от европейских производителей состоит из высокотехнологичных сплавов, это в свою очередь позволяет избежать таких явлений как перегорание проводки в результате электрических замыканий.
Во-вторых скорость проведения тока достаточно велика, что обеспечивает практически мгновенную передачу электрического импульса из пункта А в конечный условный пункт Б.

Примечание.
Несмотря на множественные преимущества реле европейских производителей, с практической точки зрения оно для среднестатистического автомобилиста является малодоступным. В силу узкого технического спектра совместимости и достаточно высокой цены.

Конструкционные особенности реле от национальных производителей

Ваз 2110 как проверить реле бензонасоса

Практически все реле национального автопрома являются идентичными относительно друг друга, так как выпускаются согласному общему принципу, который был разработан ещё в далёких 70-80-ых годах.
Итак, реле состоит, как правило, из 4-5 пяти выводов. Особенность строения 4-х выводного реле заключается в отсутствии центрального вывода.
К сети электрооборудования реле подключается с помощью специализированного штекера из плотной пластмассы. Внутри данный штекер содержит специальные проёмы для проводов, которые в народе именуемы, как «манки».

Внутри самого же реле, расположена катушка, которая прикреплена сердечнику.

Ваз 2110 реле включения бензонасоса

Итак:

Во время подачи напряжения сердечник электрокатушки автоматически намагничивается, тем самым притягивая к себе подвижный контакт, таким образом происходит смыкание электрических контактов, в результате чего собственно и формируется искра.
Сам же подвижный контакт хорошо фиксируется в определённым положении пружиной. Движение контактов всецело зависит от электромагнитной активности сердечника.
Внутри реле расположено два подвижных и два неподвижных контакта. Если реле представлено 4-мя контактами, то оно работает исключительно на замыкание, если 5-ю то оно функционирует в двух основных режимах: смыкания и размыкания.
Современные реле оснащены 5-ю контактами, так как в таком случае, эффективность и надёжность функционирования повышается в разы.

Примечание.
Следует всегда обращать внимание на цифры, которые расположены сзади на внешней поверхности реле, так как они отображает какой контакт с каким внутренним элементом реле соединён. Если подвести провод плюс или минус не к тому контакту, то замыкания реле не избежать.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

срок эксплуатации превысился значительно;
низкокачественный материал катушки реле и его контактов;
неправильное соединение электропроводки реле и т. п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см.Ваз 2110: проблемы бензонасоса и все про это).

Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.
В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.

Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Починка бензонасоса

Для починки бензонасоса понадобится:

стандартная рожковая автомобильная отвёртка;
ключ на 17;
обязательно трубочка на 7.

Примечание. Для работы нужна трубочка именно на 7, даже на 8 или 6 уже не подойдёт. В случае, её отсутствия, открыть доступ к бензонасосу, будет невозможно с практической точи зрения.

После того, как будет открыт доступ к бензонасосу, необходимо будет снять пластиковую клемму, которая очень легко отсоединяется во время приложения определённого количества усилий.
Затем, нужно будет открутить две гайки, каждая из которых расположена на отводящем контуре.
Конечный этап подразумевает задействование трубочки на 7, с помощью которой необходимо открутить 8-мь гаек.
Когда будут откручены все 8 небольших гаек, нужно будет снять резиновые покрытие со шпилек.

Примечание. При снимании нужно действовать крайне аккуратно, чтобы не повредить поплавок.

Затем когда бензонасос окажется снаружи, нужно выполнить замену старой фильтрационной сетки на новую.

Признаки засорения старой фильтрационной сетки, можно заметить невооруженным глазом, так как она в одном случае серая, в другом черная, в зависимости от степени её засорённости. После замены сеток, необходимо бензонасос собрать в обратной последовательности, что в принципе не представляет какой-либо существенной сложности.
Починить бензонасос и тем самым устранить причину отказа автомобиля заводиться не представляет сложности, как с теоретической точки зрения, так и непосредственно с практической. Главное все полученные сведения о проведении данной технической манипуляции закрепить визуально с помощью видео и фото материалов.
Инструкция позволит своими руками ликвидировать наиболее частую причину неисправности автомобиля.Поскольку замена фильтра в бензонасосе не представляет какой-либо сложности, то цена данной технической процедуры чисто условна, так как её проведение соответствует стоимости фильтрационной сетки.

Фактически наблюдается редкий случай, цена починки автомобиля практически равна нулю. В процессе самостоятельных работ новичок-автомобилист узнает, где находится реле бензонасоса и что делать, если оно не щелкает.

Неисправность реле бензонасоса проврека и замена

Принцип работы реле топливного насоса

Реле состоит из двух основных частей:

несколько пар пластинчатых, консольно закрепленных контактов, собранных попарно в одной группе. Отклоняясь под воздействием якоря электромагнита, подвижная часть контактов входит в соприкосновение со своей парой, замыкая, таким образом, коммутируемую проводку;
электромагнит с якорем – обычная катушка с намотанным тонким медным проводом, при прохождении по обмоткам электромагнита управляющего сигнала образуется магнитное поле, под воздействием которого якорь притягивается к рабочей поверхности и замыкает между собой пары контактов.

2.3.2. Главное реле впрыска и реле топливного насоса

Проверка главного реле (1988-89 гг.)

1, 2, 3, 4. Контакты

Проверка главного реле (после 1990 г.)

1, 2, 3, 4. Контакты

Проверка

Проверка реле топливного насоса

1. Реле топливного насоса 2. Подколенник 3.

Боковина

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В электрическую цепь топливной системы включены два реле. Сначала проверьте наличие напряжения от батареи на главном реле, а затем на реле топливного насоса.

2. Отсоедините главное реле от разъема, затем включите зажигание (двигатель не запускайте) и проверьте наличие напряжения от батареи.

3. Если напряжение от батареи есть, то поставьте главное реле на место и проверьте наличие напряжения от батареи на реле топливного насоса. Реле находится на брызговике колесной ниши со стороны водителя.

4. Если напряжение от батареи присутствует на обоих реле, то проверьте сами реле.

ГЛАВНОЕ РЕЛЕПроверка главного реле с запитыванием контактов (1988-89 гг.)

1, 2, 3, 4. Контакты 1.

Омметр

Проверка главного реле с запитыванием контактов (после 1990 г.)

1. Омметр 2. Батарея

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Омметром проверьте целостность цепи между контактами 1 и 3 (см. рис. ). Между контактами 2 и 4 омметр должен показывать разрыв.

2. На выводы 1 и 3 подайте напряжение от батареи.

3. Между выводами 2 и 4 должна быть замкнутая цепь.

4. Если результаты испытаний отличаются, то реле замените.

ВКЛЮЧЕНИЕ ТОПЛИВНОГО НАСОСА

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Омметром (1) проверьте целостность цепи (2) между выводами +В1 и FPR и +В2 и FP.
2. Между контактами +В и PR омметр должен показывать разрыв.
3. На выводы +В1 и FPR подайте напряжение от батареи.
4. Теперь между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ВКЛЮЧЕНИЯ ТОПЛИВНОГО НАСОСА (1996 г.)Проверка реле топливного насоса с запитыванием катушки

1. Омметр 2. Замкнутая цепь 3. Батарея

Проверка реле топливного насоса (1996 г.)

1, 2, 3, 4, 5, 6. Контакты 1. Разомкнутая цепь 2. Замкнутая цепь

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Между выводами 3 и 5 должна быть замкнутая цепь (см. рис. ).

2. Между выводами 3 и 5 омметр должен показать сопротивление 80 Ом.

3. На выводы 1 и 5 подайте напряжение от батареи.

4. Между выводами 1 и 2 должно быть напряжение от батареи, а между выводами 3 и 5 должна быть замкнутая цепь.

5. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ЦЕПИ ТОПЛИВНОГО НАСОСА (1988-94 г.г.)Проверка реле цепи топливного насоса с запитыванием катушки (1988-94 г.г.)

1. Омметр 2. Замкнутая цепь 3. Батарея

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте наличие цепи между контактами ST и E1 (см. рис. ), а также между выводами +В и FC.

2. Между выводами +В и FP омметр должен показывать разрыв.

3. На выводы ST и E1 подайте напряжение от батареи.

4. Между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

РЕЛЕ ЦЕПИ ТОПЛИВНОГО НАСОСА (1995 г.)

Порядок проверки аналогичен проверке главного реле (см. ).

СОПРОТИВЛЕНИЕ РЕЗИСТОРА НАСОСА

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Сопротивление резистора насоса должно быть 0,73 Ом при нормальной температуре.
2. В противном случае резистор замените.

предыдущая страница5.2.3.1. Проверка регулятора давления топлива

следующая страница 5.2.4. Бензопроводы и сочленения

Где находится реле бензонасоса ВАЗ 2110 схема, фото

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

замок зажигания;
предохранители;
реле;
электрическая проводка;
блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Распространенные причины, приводящие к неисправности реле:

Значительное превышение эксплуатационного срока элемента.
Плохое качество материалов катушки реле, а также самих контактов.
Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли

Не включается топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не включается топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне. Если не включается главное реле, то необходимо проверить цепь его включения. В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе. При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе. Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации. В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля. В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса и насос следует заменить.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

О чем говорят результаты измерений

Если давление оказалось слишком низким или набиралось очень медленно, необходимо выяснить причину. Виновным может оказаться как изношенный топливный насос, так и загрязненный топливный фильтр, и регулятор давления. Чтобы снять подозрения с последнего, нужно пережать струбциной сливной топливопровод. Если давление выросло, то регулятор неисправен.

При слишком высоком давлении в системе, необходимо отсоединить сливной трубопровод и направить его в любую подходящую для этого емкость. Падение давления говорит о том, что «обратка» забита, если не изменится – неисправен регулятор.

После запуска двигателя, давление в топливной рампе должно уменьшиться на 0,5 МПа из-за того, что на регулятор давления подается вакуум. При резком нажатии на педаль газа оно должно остаться неизменным.

Затем нужно кратковременно пережать сливной топливопровод или переходный шланг после манометра. Давление при этом должно возрасти вдвое – это максимум, на что способен исправный топливный насос.

Если давление при пережатии не увеличивается, а рабочее находится в пределах нормы, это говорит о том, что горючее через сливной топливопровод не проходит, а насос изношен до такой степени, что не способен пересилить клапан регулятора давления топлива, либо есть утечка горючего в подающем шланге внутри бака. Другие возможные причины – низкое напряжение питания и течи в топливопроводе были отметены на первом этапе диагностики.

Далее нужно обратить внимание на поведение стрелки манометра, при работе мотора на холостых оборотах. В норме она должна немного дрожать

Если стрелка сильно колеблется, скорее всего, забита сетка топливного насоса. Проблему можно решить промыванием или заменой. Иногда быва

Не качает бензонасос на ваз 2110? выявление и устранение причин неисправности

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса и где-то через 3-5 секунд опять слышен щелчок реле и насос замолкает и поворачиваю ключ до конца, работает стартер но двигатель не заводится потому как нет давления в системе питания, насос не качает.

Ищу причину отказа бензонасоса путем проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер)

это не помогло, далее проверил реле под номером 4. Для этого отвернул гайки указанные стрелками, чтобы снять реле и поставить заведомо исправное.

Где взять исправное реле? Можно снять на время проверки в монтажном блоке реле “дальний свет” оно точно такое же как и реле бензонасоса.

Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

Далее открывается перед нами

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) т.е. масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или (–) на разъеме под номером 5. Если (–) т.е. масса не приходит на разъем нужно проверить место соединения с кузовом. У меня цепи питания прозвонились.

Место подключения массы труднодоступное, чтобы добраться нужно разобрать верхнюю и нижнюю облицовку туннеля пола.
Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку
Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика указателя топлива (ДУТ)

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально.

Источник: https://subscribe.ru/group/poleznyie-servisyi-i-programmyi-dlya-nachinayuschih-polzovatelej/12852783

Не качает бензонасос ВАЗ 2110: причины, как устранить своими руками. Что делать, если бензонасос ВАЗ 2110 не работает. Не работает бензонасос ВАЗ 2110. Поиск и устранение неисправностей

На любом легковом авто с бензиновым мотором бензонасос предназначен для подачи горючего под давлением из бензобака в дозирующее устройство — зависимо от модификации двигателя на автомобилях ВАЗ топливная система бывает инжекторной либо карбюраторной.

Где находится бензонасос на ВАЗ 2110

На ВАЗ 2110 бензонасос может быть электрическим либо механическим. Его вид зависит от типа топливной системы, которая установлена на двигателе.

БН (бензонасос) на карбюраторном двигателе «десятки» находится сзади клапанной крышки, возле прерывателя-распределителя, а на автомобилях с инжекторным мотором он расположен в топливном баке.

Если бензонасос начинает давать сбой, ДВС не развивает обороты и не тянет, а порой силовой агрегат и вовсе не запускается.

Схема бензонасоса ВАЗ 2110

Устройство электробензонасоса 2110 довольно простое — узел являет собой электромотор, на который поступает питание 12 В. Бензонасос устанавливается в корпусе, а на его входе монтируется сеточка, то есть фильтр грубой очистки. Благодаря фильтрующему элементу частицы грязи не проникают в корпус насоса, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ входят такие элементы:

Блок управления мотором.
Ключ зажигания.
Электропроводка.
Реле.
Предохранитель.

На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.
Состоит такой БН из следующих частей:

Металлического корпуса.
Возвратной пружины.
Верхней крышки.
Двух клапанов.
Толкателя с диафрагмой.

Закачка топлива из бензобака выполняется благодаря колебаниям диафрагмы, открытию и закрытию клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распредвала, на нижнем корпусе бензонасоса присутствует рычаг ручной подкачки топлива.

Питание бензонасоса ВАЗ 2110

Во время поворота ключа зажигания на клеммы бензонасоса через реле подается питание, и БН начинает качать топливо. Когда входная магистраль топливопровода заполнится бензином, ЭБУ через реле подает команду отключить напряжение — топливная система полностью готова к запуску ДВС, остается лишь прокрутить стартером двигатель.

Ваз 2110 не качает бензонасос, причины

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

Поломки клапанов.
Растрескивание диафрагмы.
Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом.

При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание.

Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

Сгорел моторчик бензонасоса.
Перестало работать реле.
Сгорел предохранитель.
Повреждена электропроводка.
Выход из строя блока управления мотором.

Как проверить бензонасос ВАЗ 2110

Когда водитель на автомобиле с инжекторным ДВС включает зажигание, электромоторчик начинает функционировать — при этом слышно специфическое жужжание. Если же не отмечается никаких звуков, значит бензонасос не качает топливо.

Еще одна характерная поломка электробензонасоса — закачка топлива выполняется, однако функционирование сопровождается сильным шумом. Если бензонасос шумит — это явный признак того, что данное устройство не «проживет» долго, и скоро выйдет из строя.

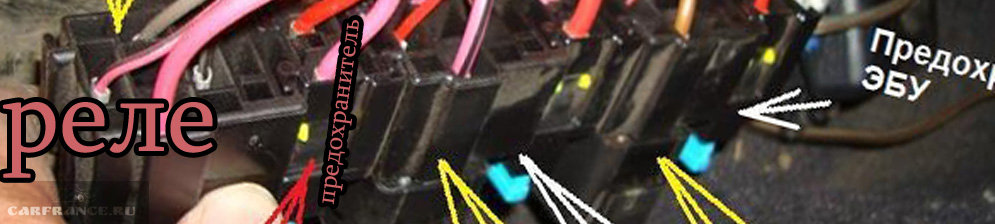

Где находятся реле и предохранитель бензонасоса

В любой электросхеме реле предназначено для размыкания и замыкания цепи, его основной ролью является защита элементов электрической схемы от высокого пускового тока. Во время запуска двигателя ток, который нужен для прокручивания стартера, составляет 80-300 Ампер, и если не будет установлено реле, может пострадать любой компонент электросхемы.

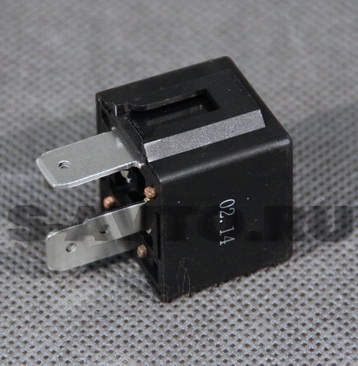

На «десятках» реле бензонасоса стандартное, в пластмассовом корпусе расположена электромагнитная катушка и сердечник, при подаче напряжения благодаря электромагнитному полю происходит замыкание контактов. На ВАЗ 2110 реле четырехконтактное и рассчитано на ток в 30 Ампер.

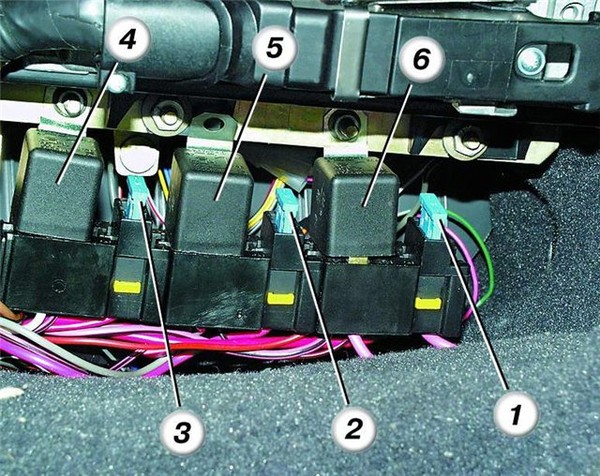

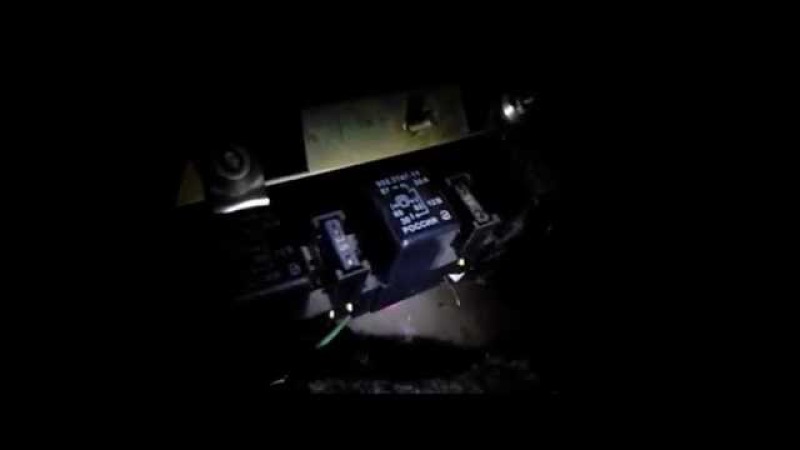

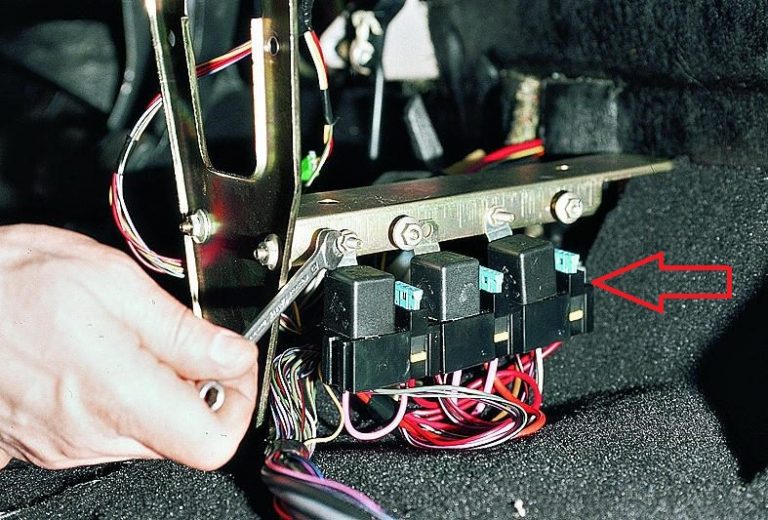

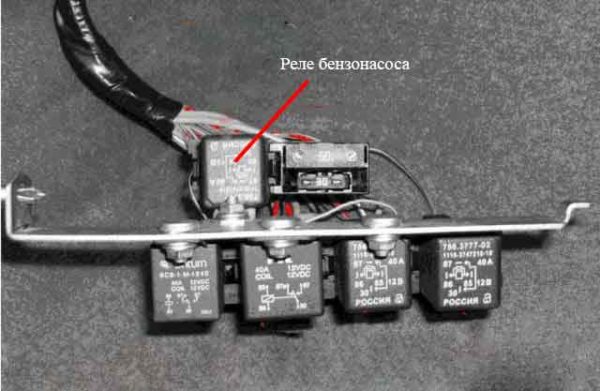

Реле бензонасоса на «десятке» (инжектор) расположено в салоне авто, под приборной панелью, возле центральной консоли. После демонтажа защитного пластмассового кожуха, из трех расположенных здесь элементов, реле, которое отвечает за работу бензонасоса, будет находится по центру (на рис. под номером 5). Предохранитель бензонасоса находится слева от реле.

Как заменить предохранитель бензонасоса

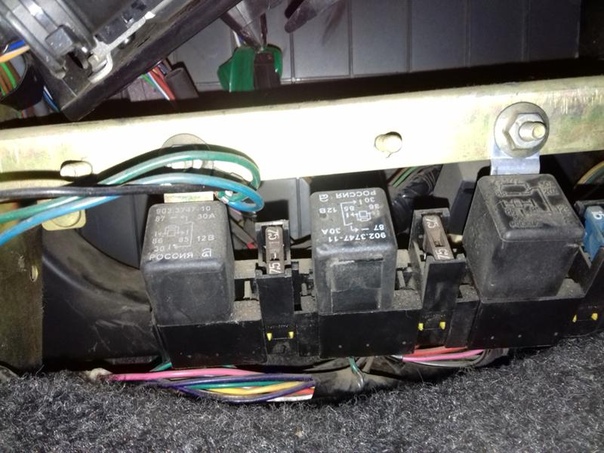

Для замены предохранителя бензонасоса открутите два винта защитного кожуха и демонтируйте его. Далее выньте предохранитель и проверьте его состояние, а заодно и целостность контактов, в которых расположен предохранитель. Если он перегорел, установите на его место новый. Довольно часто бывает так, что предохранитель перегорает сразу же после замены. Основные причины такого явления:

Замыкание в электропроводке.
«Коротит» сам бензонасос.

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
Открутите крепления колодки и выньте ее, она останется держаться на проводах.
Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Фильтры грубой и тонкой очистки топлива: где находятся когда и как менять

Российский бензин не всегда соответствует требованиям качества, поэтому со временем по причине плохого топлива в топливном баке скапливается осадок.

Грязь также забивает сетку электробензонасоса, в результате скопившейся грязи горючее не полностью попадает в топливопровод, и в функционировании двигателя появляются перебои.

Для устранения неисправности нужно заменить либо очистить фильтр грубой очистки. Однако чтоб добраться до сеточки, необходимо снимать бензонасос.

Обратите внимание

Перед разборкой в топливной системе нужно снизить давление, в противном случае во время отворачивания штуцеров топливопровода топливо может залить весь салон транспортного средства. Для стравливания давления выньте предохранитель бензонасоса, запустите двигатель и подождите, пока он заглохнет. Замена сетки бензонасоса на «десятке» (инжектор) выполняется таким образом:

Выключите зажигание.
В салоне на заднем сиденье найдите петли и потяните за них, чтобы откинуть вперед нижние сидения (правое и левое).
Под сидением на днище расположен люк, крепится он на двух саморезах.
Открутите шурупы и демонтируйте люк.
Разъедините штекер с проводами, с помощью которых на электробензонасос подается питание, для чего отогните фиксатор и отдерните части разъема друг от друга.
Открутите штуцеры топливных трубок — главной подачи и «обратки» (ключом на 17 мм).
Открутите гайки прижимной пластины бензонасоса, здесь 8 креплений (ключом на 7 мм).
Поскольку гайки мелкие, лучше сложить их в какую-то банку, иначе можете потерять их. Снимите пластину и выньте из топливного бака насос в сборе. Насос нужно снимать вместе с уплотнительным кольцом, поднимайте насос аккуратно, во избежание повреждения датчика уровня топлива. Во время извлечения корпуса нужно наклонить бензонасос, чтобы он вышел из бака.
Снимите с бензонасоса сетку и установите новую деталь.
Установите бензонасос на место.

Нет питания на бензонасосе 2110, как проверить и устранить

Проводка выходит на БН в количестве трех проводов: показатель уровня топлива, отрицательный и положительный. Причиной того, что бензонасос не качает, может быть элементарное отсутствие питания.

Для проверки питания на бензонасос необходимо взять лампу на 12 Вольт и прикрепить ее провода на отрицательный и положительный контакты на внешнем разъеме БН. Когда вы повернете ключ зажигания, контрольная лампочка должна загореться. Если этого не произошло, то проблема заключается во внешних цепях.

Для этого поочередно подключите отрицательный и положительный контакты, демонтированные с разъема БН, к массе топливного насоса, а затем к реле.

Если отрицательный контакт находится на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий положительный контакт. Если контакт на реле, и лампа зажглась, значит проводка повреждена на участке от БН к реле.

Сгорел моторчик бензонасоса, как проверить и заменить

Еще одной причиной выхода бензонасоса из строя может быть поломка моторчика — ключевого элемента, гоняющего топливо. Его работоспособность проверяется той же лампочкой: прикрепите ее провода к любой клемме моторчика и прокрутите зажигание. Если лампочка моргнула, моторчик можно выкидывать.

Советы профи

Рекомендуем посмотреть следующее видео:

Источник: https://prosedan.ru/ne-kachaet-benzonasos-vaz-2110-prichiny-kak-ustranit-svoimi-rukami

Не качает бензонасос ваз 2110 инжектор причины

Ситуация, когда глохнет двигатель и не качает бензонасос на ВАЗ 2110, может поставить начинающего автолюбителя в сложное положение. Особенно, если он плохо знаком с системой подачи топлива и ее конфигурацией, а также с перечнем оборудования, которое обеспечивает штатное функционирование данной системы.

Отсутствие топлива на выходном штуцере насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за своей поломки, так как может быть несколько причин такого его поведения.

Теперь главное не паниковать и в первую очередь вспомнить, когда машина заправлялась в последний раз. Показатель индикатора на приборной панели еще ни о чем не говорит. Датчик уровня в баке может «залипнуть», как и стрелка на индикаторе (см. список причин почему он может не работать ).

Если машине уже больше 3-х лет и она промеряла своими шинами больше 100 тысяч пробега, то от ее систем и оборудования можно ожидать любых сюрпризов в плане отказов.

Порядок тестирования причин отказа

Следующей под подозрение попадает электрическая проводка запитки насоса. В цепи питания от бортовой системы автомобиля до электрического мотора насоса находится плавкая предохранительная вставка и реле. Установлены они не на основной плате предохранителей, а на дополнительной, которая на «десятке» помещена под передней панелью справа от блока рулевого управления.

Если смотреть на этот дополнительный блок, то реле и предохранительная вставка электродвигателя насоса будет находится слева (там всего три набора реле и предохранителей).

Проверка проводки не требует особых знаний и не занимает большого времени. Но если с электропитанием все в норме, дальнейшая проверка требует демонтажа корпуса насоса.

Причины, заложенные в насосе

Полностью не подавать топливо насос может только по двум причинам:

перегорание обмоток электродвигателя;
топливный фильтр забился до такой степени, что оставшегося диаметра сечения их отверстий не хватает для вытягивания насосом топлива из бака.

Как первая, так и вторая причины равноправно вероятны, при этом они взаимосвязаны. При загрязнении фильтров, когда их давно не только не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно прибавить процессы осадки на стенках топливной магистрали различных примесей и добавок, которые водятся в нашем бензине в огромном количестве. Как следствие, повышается нагрузка на бензонасос, он работает на пределе возможностей и начинает перегреваться.

Охлаждается бензонасос циркулирующим через него топливом, так как оно имеет более низкую температуру по сравнению с водой и является прекрасным охладителем.

Но это определение правдиво только для качественного бензина (редкость в наше время).

Следовательно, некондиционный бензин не может в достаточной степени охладить работающий с перегрузками насос и обмотки его электродвигателя прогорают.

Чтобы сразу не приступать к разбору бензонасоса, необходимо убедиться в достаточном уровне проходимости участка топливной магистрали. проложенной от входного штуцера до бензобака.

Перед началом любых работ, связанных с тестированием или ремонтом топливного оборудования, необходимо в первую очередь сбросить давление в магистрали. Для этого из цепи электропитания насоса изымается предохранитель, а двигателю дается время на выработку остатков бензина, после чего он самостоятельно глохнет.

Для окончательного стравливания давления необходимо сделать несколько дополнительных оборотов стартером, как от аккумулятора, так и вручную.

Убедившись, что топливные шланги не забиты. а фильтр высокой очистки не загрязнен и ничего не препятствует поступлению бензина к насосу, можно с уверенностью констатировать факт, что не качает бензонасос на ВАЗ 2110 в связи с выходом из строя его электромотора. Имеется еще вариант, что заклинило нагнетатель. но это не меняет ситуации – бензонасос требует полной замены.

Замена топливного фильтра на Лада Гранта. Ничего сложного
Почему машина глохнет при торможении? Основные причины автонедуга
Не качает бензонасос ВАЗ 2106? Знакомая проблема. Решить ее просто
Почему не поступает топливо в карбюратор? Основные причины и способы устранения поломки

Проблемы в работе бензонасоса ВАЗ 2110

Назначение топливного насоса, характеристики и возможные поломки

Топливный насос предназначен для бесперебойной подачи бензина в двигатель внутреннего сгорания (ДВС) автомобиля.

Так как в зависимости от системы подачи бензина, автомобили делятся на карбюраторные и инжекторные, то, соответственно, насос ВАЗ 2110 бывает двух видов: механический и электрический.

Механический топливный насос неприхотлив, ремонтопригоден и не вызывает особых проблем в работе, но в настоящее время не соответствует параметрам экологичности и экономичности.

Важно

Нынешним требованиям отвечает инжекторный впрыск, который помогает осуществлять электрический бензонасос ВАЗ. Он подает бензин в ДВС через инжекторы под высоким давлением, что позволяет легко дозировать топливо, уменьшая потребление и повышая мощность двигателя. Основная характеристика — это давление бензонасоса, которое может составлять от 4 до 7 атм.

Из-за перепадов или отсутствия давления двигатель автомашины работает с перебоями, не заводится и тем самым вызывает беспокойство в самый неподходящий момент. В то же время, проявляя выдержку и используя представленные здесь рекомендации в отношении ремонта бензонасоса ВАЗ, можно исправить ситуацию за короткое время.

Основные признаки неправильной работы топливного насоса ВАЗ 2110 следующие.

Отсутствие гула вращения бензонасоса (он находится в бензобаке под задним сидением) в начальный момент запуска ДВС (ключ в положении зажигания). Причинами может служить выход из строя непосредственно бензонасоса ВАЗ, пропажа питания на нем.
Появление нехарактерного шума работы может наблюдаться при пустом бензиновом баке и при сильном засорении топливного фильтра.
Малая мощность ДВС (движение только на 1 или 2 передаче) характерна для топливного насоса, с которым автомашина прошла более 90 тысяч км. Из-за реальных условий эксплуатации ресурс работы насоса ВАЗ сокращается, и это проявляется в ослаблении давления.
Движение машины рывками указывает на то, что давление в системе топливного насоса меняется, что обычно является следствием засоренности фильтра.

Если вид неисправности топливного насоса определен, стоит найти причину для устранения неполадки.

Устранение неисправностей, простые советы для уверенной работы бензонасоса

Если бензонасос ВАЗ не вращается, то прежде всего проверяется целостность его предохранителя и работоспособность реле путем замены этих деталей. Находятся они за щитком консоли, снизу, со стороны переднего пассажира.
При удовлетворительном их состоянии для тестирования работы нужно подать напряжение питания на топливный насос прямым путем. Для этого необходимо убрать подушку с заднего сидения и открыть щиток, закрепленный винтами.
Нужно помнить, что при установленной охранной сигнализации в подводе питания на насос ВАЗ будет участвовать дополнительное реле отключения на случай взлома.
Если топливный насос не отреагировал на подачу напряжения или предстоит проверка и замена фильтра, то нужно произвести следующие действия для извлечения бензонасоса из топливного бака. Для сброса давления в топливных магистралях отключается топливный насос с помощью предохранителя и заводится машина.
После того как ДВС заглохнет, открывается бензобак со стороны заливной горловины для сброса давления паров бензина, отключается минусовая клемма от аккумулятора (во избежание пожара), отсоединяется электрический разъем с фланца установки насоса на бензобаке, отсоединяются разъемы магистральных бензопроводов (резиновое бензостойкое кольцо на штуцерах магистралей подлежит замене), откручивается фланец (8 гаек с шестигранником на 7 мм), снимается резиновая прокладка и извлекается топливный насос ВАЗ в сборе с поплавком и сетчатым фильтром (предварительно рядом подстилается тряпка, чтобы не испачкать салон бензином). Производится замена фильтра бензонасоса или его чистка. В случае поломки насоса ставится новый, так как его конструкция обычно неремонтопригодна.

При малой мощности ДВС проверяется давление в системе подачи топлива. Это делается либо самостоятельно с помощью покупного комплекта с манометром, или методом проверки на станции техобслуживания (СТО). Если давление бензонасоса нестабильно и при пережатой обратной шланге меньше 4 атм. то насос подлежит съему и замене. В противном случае проблема может состоять в засорении инжекторных форсунок или неправильной работе регулятора давления топлива.

Совсем не обязательно несколько раз менять топливный насос транспортного средства для понимания основных тезисов его успешной работы:

езда на автомобиле с пустым баком является экстремальным режимом для бензонасоса и обходится в конечном итоге гораздо дороже, чем банальная заправка топливом;
бензонасос «не любит» сомнительный бензин, что также приводит к частой замене фильтра и самого насоса;
при замене бензонасоса ВАЗ 2110 можно отдать предпочтение импортным аналогам, давление которых выше и чья работа отличается большей стабильностью.

Чувствовать себя хозяином автомашины — значит заботиться о ней, как о члене своей семьи. В этом случае она будет служить долго. И каждую поездку можно будет расценивать как ее благодарность за чуткое отношение своего владельца.

По каким причинам может не качать бензонасос на ВАЗ-2110

Бесперебойная работа автомобиля ВАЗ-2110 напрямую зависит от топливной системы. Если ее не поддерживать в надлежащем состоянии, она очень быстро выйдет из строя. Поэтому, когда машина с утра не заводится, появилась проблема в системе подачи топлива. В большинстве случаев она связана с состоянием бензонасоса. Главная роль бензонасоса – подача топлива и поддержание давления.

Диагностика бензонасоса

Если бензобак полный, аккумулятор в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, то причина в бензонасосе.

Наиболее распространенная причина – после включения зажигания не поступает питание к бензонасосу. Точно так же она проявляется при движении автомобиля, когда пропадает питание и мотор начинает глохнуть.

Еще один важный нюанс – это подача необходимого количества горючего.

Насос может быть рабочим, выдавать гул и жужжание, то есть подача питания происходит, но не вырабатывать требуемого давления.

Нормальным считается давление в топливной системе при рабочем бензонасосе больше 3 бар. Это давление собирается в топливной рампе и соответствует показателю от 300 КПа. Чтобы проверить состояние, нужно взять манометр и измерить давление в топливной рейке, учитывая те показатели, что считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление, в момент включения зажигания, показывать должно не меньше, чем три атмосферы, на холостом ходу – 2,5, а при нажатии педали газа – от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

Выход регулятора давления в рампе из строя.
Неисправность бензонасоса либо снижение эффективности работы из-за износа.
Сильное загрязнение фильтра либо сетки.

В этой ситуации нет необходимости менять весь агрегат, можно почистить сеточку или поставить новую. Если вы подозреваете, что не поступает питание на бензонасос, нужно включить зажигание и слушать. Во время работы бензонасоса должно слышаться легкое жужжание или гул.

А если ничего не слышно, то появилась проблема с работой бензонасоса или проводкой к нему.

В главный список причин, по которым не качает бензонасос на автомобиле ВАЗ-2110 можно отнести:

неисправность предохранителя;
нерабочее реле;
поломка моторчика;
окисление контактов в проводке, ведущей к бензонасосу;
поломка бензонасоса.

Почти на всех моделях авто проводка на бензонасос состоит из трех проводов: «плюсовой», «минусовой» и провод для определения количества топлива в баке.

Если бензонасос перестал качать, возможно, повреждена проводка. Проверить питание можно при помощи лампы на 12 Вт, запитав ее с внешнего разъема бензонасоса.

При включенном зажигании лампочка должна загореться. Если нет, значит, где-то нарушена внешняя цепь.

Совет

Так, можно определить, что контакт в нерабочем состоянии. Если лампа не загорелась, то поврежден «плюсовой» контакт. Размещение контакта на реле, при котором лампочка не горит, возможно, есть нарушение проводки на отрезке от реле до бензонасоса.

Электромотор

При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать.

Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.

Контакт массы

На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.

При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах.

Тогда его желательно заменить новым.

В поисках причины нерабочего бензонасоса нужно проверить и предохранитель. Он располагается под капотом и имеет сопротивление 15 А. Его нужно внимательно осмотреть, если он не рабочий, то следует заменить новым.

Бензонасос в автомобиле ВАЗ-2110 погружен в бензин для активного охлаждения, и плохая привычка водить машину с минимальным количеством бензина в баке, может очень скоро привести мотор бензонасоса к нерабочему состоянию по причине подгорания.

Источники: http://autoflit.ru/325-ne-kachaet-benzonasos-na-vaz-2110-vyyavlenie-i-ustranenie-prichin-neispravnosti.html, http://expertvaz.ru/2110/benzonasos-neispravnosti-remont.html, http://ladaautos.ru/vaz-2110/po-kakim-prichinam-mozhet-ne-kachat-benzonasos-na-vaz-2110.html

Источник: https://ladafakt.ru/ne-kachaet-benzonasos-vaz-2110-inzhektor-prichiny.html

Бензонасос ВАЗ 2110: признаки неисправности :

В данной статье будет рассказано о том, для каких целей служит бензонасос ВАЗ 2110. Как вы знаете, сердце любой машины – это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются самыми важными в машине, выделяется топливная.

Именно с её помощью происходит подача бензина от бака, который находится в задней части автомобиля, к двигателю внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная накачка бензина под необходимым давлением. Причем работает бензонасос в различных режимах, зависит все от нагрузки на сам двигатель, его насыщения и производительности.

И не забывайте про предохранитель бензонасоса ВАЗ 2110, если вдруг нет подачи топлива, проверьте его в первую очередь.

Функционирование насоса

Во время эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса. Либо же загрязнение топливного бака, следовательно, фильтра, установленного в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Очень много запчастей на них, найти их можно в любом автомагазине. Правда, не всегда качество изделий хорошее. На рынке порой попадаются откровенные подделки, которые не смогут прослужить и нескольких месяцев. Конечно, нарваться на некачественную запчасть можно даже в том случае, если вы приобретаете ее для автомобиля иностранного производства. Срок службы насоса ВАЗ 2110 составляет около 100 тысяч км. Если принять во внимание тот факт, что в среднем за год автомобилист приезжает около 30 тысяч километров, то во временном промежутке срок службы насоса составит около трех лет. После этого необходима замена бензонасоса ВАЗ 2110.

Признаки неисправности

Существует несколько признаков поломки топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания. В это время происходит нагнетание бензина в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начал меняться, скорее всего, имеется поломка насоса. Также посторонние шумы могут говорить о неисправности. Если автомобиль двигается с рывками, плохо развивает обороты двигатель. Либо же с трудом передвигается на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. При этом двигатель внутреннего сгорания может внезапно остановиться, так как не работает бензонасос ВАЗ 2110. Инжектор функционирует только при условии, что в рампе поддерживается определенное давление. А создает его насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также о том, как диагностировать его поломки на ранних стадиях.

Если вдруг все вышесказанное симптомы начали проявляться, необходимо пережать топливный шланг обратки, чтобы определить, есть ли в системе давление. При этом необходимо совершать это действие как можно резче.

Обратите внимание

Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см2. В среднем же более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см2.

В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см2. Но это в теории, практика показывает, что при условии, если насос развивает такое давление, он еще может достаточно долго прослужить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления

Но не следует забывать, что автопроизводитель писал все свои требования, опираясь на проведенные эксперименты. Если бензонасос не накачивает в систему топливо под давлением 4 кгс/см2, то лучший выход из положения будет установить новый элемент. Конечно, вполне возможно, что попросту никогда не чистился фильтр в нижней части бензонасоса. Если его заменить, то не исключено, что уровень давления, которое создает бензонасос ВАЗ 2110, значительно возрастет. И его будет вполне достаточно, чтобы автомобиль имел нормальную приемистость и динамику при движении на высокой скорости. Условно можно провести небольшую диагностику топливного насоса, отсоединив от рампы бензопровод. Полуторалитровая бутылка при включении питания на насос должна набежать ровно за минуту. Такая проверка весьма относительна, она может быть выполнена только в том случае, если нет манометра под рукой либо же компьютерных диагностических систем.

Посторонние звуки

Если вдруг присутствует посторонний звук при работе бензонасоса, вам потребуется полностью его снимать. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе находится электрический двигатель. Он приводит в движение крыльчатку, которая производит перекачивание бензина из бака в топливопровод. Как правило, посторонние звуки появляются во время износа непосредственно двигателя либо же при чрезмерном загрязнении сетки, а также установки неоригинальной. Если вдруг у вас появился такой симптом, необходимо либо произвести замену, либо ремонт этого механизма, так как очень большой риск того, что в ближайшее время этот узел попросту выйдет из строя.

Реле и предохранитель

Если вдруг перестал заводиться двигатель, не стоит сразу винить во всем непосредственно топливный насос. Первым делом удостоверьтесь в том, что реле включения исправно. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, поступает ли на него питание от аккумуляторной батареи. Реле, которое включает топливный насос десятки, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает такое, что исчезает контакт в самой колодке подключения реле. Поэтому достаточно только вытянуть и установить по новой это реле. Если автомобиль довольно старый, то вполне возможно, что начала разрушаться печатная плата. В месте пайки образуются небольшие трещины, которые не дают току нормально протекать. В результате этого реле бензонасоса ВАЗ 2110 не включается.

Источник: https://www.syl.ru/article/205518/new_benzonasos-vaz-priznaki-neispravnosti

Как проверить топливный насос, диагностика неисправностей

Владельцы автомобилей с большим пробегом нередко сталкиваются с таким явлением, как упавшее или полностью отсутствующее давление в топливопроводе. Причины могут быть самыми разными: сгоревший предохранитель, неисправное реле топливного насоса, износ самого насоса, засорение фильтров или течи в топливной системе.

Сразу определить, в чем именно кроется проблема, удается далеко не всегда. Это связано с тем, что некоторые симптомы могут говорить о совершенно разных проблемах. Например, если двигатель стал «тупым», плохо отзывается на педаль газа, не развивает полной мощности – это может свидетельствовать о чем угодно, начиная с некачественного горючего и заканчивая неправильно выставленным зажиганием.

Признаки неисправности топливного насоса

Разумеется, чтобы верно поставить диагноз, необходимо сопоставить несколько симптомов. Они могут не проявиться все вместе, однако наличие нескольких уже позволяет предположить, что проблема кроется в топливном насосе.

Изменение звука работы мотора. Двигатель работает ровно, без посторонних звуков, не троит, но тональность звучания меняется. Данное явление может возникать периодически, например, при прогреве, а затем звук снова становится нормальным, либо мотор внезапно начинает работать в другой тональности, и больше тональность звучания не меняется вплоть до прекращения его работы. Это один из первых признаков того, что топливный насос заслуживает повышенного внимания.
Двигатель не развивает требуемой мощности. Особенно заметно это явление становится в ситуациях, когда требуется быстро обогнать другой автомобиль, или при движении в гору (мотор начинает «затягиваться»). Нередко этот симптом возникает после капремонта силового агрегата, вследствие неправильно выставленного зажигания или из-за некачественного бензина, залитого на случайной заправке.
Двигатель тяжело запускается. Мотор не всегда удается завести с первой попытки, приходится подолгу гонять стартер. Данный признак сам по себе вполне может свидетельствовать о неисправном стартере или слабом аккумуляторе. И именно с них проще всего начать проверку. Стоит также обратить внимание на температуру окружающего воздуха, поскольку старый или подсевший аккумулятор, может вполне легко справляться со своей задачей летом и подвести при первых заморозках.

Важным признаком является и то, насколько легко завести повторно уже прогретый двигатель. Если он легко заводится после прогрева, то причина, скорее всего, не в топливном насосе.

Причины неполадок топливного насоса

Прежде, чем проверять топливный насос, следует сказать несколько слов о причинах, приводящих к «внезапной» поломке.

В первую очередь, насос может выйти из строя, у любителей ездить с пустым баком. Топливный насос погружного типа охлаждается горючим. Если уровень топлива в баке слишком низкий, трущиеся детали начинают интенсивно перегреваться и быстро изнашиваться. Рано или поздно это приведет, как минимум, к падению давления в системе питания.
Насос может перегореть из-за неисправной проводки. Например, если установлен предохранитель, рассчитанный на большую силу тока, чем следует, и произойдет короткое замыкание или скачок напряжения (некоторые «умельцы» замыкают сгоревший предохранитель проволокой и продолжают беспечно ездить). Поломку может вызвать и неисправное реле топливного насоса.
Грязь и пыль, попавшие в бак, также могут привести к поломке. На стенках металлического бака может образоваться ржавчина, которая, попав в насос, приводит к повреждению его деталей. Кроме того, на стенках топливного бака нарастают грязевые отложения, которые затем отслаиваются и забивают фильтр грубой очистки, в результате чего падает давление топлива.

Диагностика топливного насоса

С появлением первых признаков, указывающих на неисправность топливного насоса, следует проверить его предохранитель. Собственно говоря, при отказе любого устройства в автомобиле в первую очередь стоит проверить соответствующий предохранитель. Как показывает практика, именно этот маленький элемент зачастую является источником бед.

После этого нужно обследовать топливопровод на предмет течи. Особое внимание нужно уделить местам соединения шлангов и трубок. Следующим этапом станет проверка электрических контактов и реле топливного насоса. Со временем контакты могут окислиться. Бывает достаточно их почистить, чтобы проблема разрешилась.

Далее при помощи вольтметра нужно измерить напряжение на клеммах насоса. Оно должно составлять примерно 12 В; если мотор работает, то может быть и больше.

Важно не отсоединять колодку, поскольку без нагрузки напряжение на ней гарантированно будет держаться в районе 12 В, тогда как под нагрузкой оно может существенно «проседать» из-за плохого контакта в электрической цепи, в результате чего резко снизится производительность топливного насоса.

Если первый этап не дал результатов (течей нет, предохранитель цел, реле исправно, напряжение в норме), нужно проверить давление в топливной системе. Прежде, чем приступить к проверке, нужно сбросить остаточное давление в топливной системе. Для этого отключается разъем или вынимается предохранитель топливного насоса.

Затем нужно завести мотор и дать ему поработать до тех пор, пока давление в системе питания не упадет до нуля, после чего двигатель сам заглохнет.

Теперь можно делать замеры. Как правило, на топливной рампе автомобилей есть штуцер, к которому подключается манометр.

Если таковой отсутствует, то прибор при помощи тройника подключается к топливопроводу между топливным фильтром и рампой. Затем включается зажигание. Насос в режиме подкачки работает около двух секунд. Если он исправен, то за это время успеет поднять давление в системе распределенного впрыска до 2,5 – 3,5 МПа, в зависимости от типа системы впрыска.

Если топливный насос не имеет режима подкачки, его можно включить принудительно, замкнув контакты 30 и 87 на реле.

О чем говорят результаты измерений

Важно

Другие возможные причины – низкое напряжение питания и течи в топливопроводе были отметены на первом этапе диагностики.

Возможен вариант, когда давление нарастает медленно.

Это может происходить из-за засоренного магистрального фильтра или низкого уровня горючего в баке – насос периодически засасывает воздух, который сжимается внутри топливопровода.

Далее нужно обратить внимание на поведение стрелки манометра, при работе мотора на холостых оборотах. В норме она должна немного дрожать. Если стрелка сильно колеблется, скорее всего, забита сетка топливного насоса. Проблему можно решить промыванием или заменой. Иногда бывает виноват регулятор давления (такое случается довольно редко).

Продолжается проверка топливного насоса следующим образом. Выключается зажигание. Мотор глохнет, а давление должно остаться неизменным (в таком случае диагностика окончена). Если оно падает, это говорит о неисправности обратного клапана насоса, поломке регулятора давления топлива, или негерметичности одной или нескольких форсунок.

Чтобы определить причину, мотор вновь заводится и снова глушится, при этом пережимается подающий топливопровод. Если давление не уменьшается – проблема в регуляторе, если падает – в форсунках.

Последнее, что можно проверить – производительность топливного насоса и сравнить ее с паспортными значениями.

Совет

Для этого, нужно разъединить топливопровод в любом удобном месте после топливного фильтра, включить насос на 1 минуту и направить струю горючего в мерный сосуд.

Если количество топлива окажется меньше паспортного, виноват либо топливный насос, либо фильтр. Для устранения неясности, нужно отсоединить топливный фильтр и проверить производительность еще раз.

Источник: https://ZnanieAvto.ru/toplivo/rele-toplivnogo-nososa.html

Как напрямую подключить бензонасос ваз 2110

По каким причинам может не качать бензонасос на ВАЗ-2110

Диагностика бензонасоса

Если бензобак полный, аккумулятор в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, то причина в бензонасосе. Наиболее распространенная причина – после включения зажигания не поступает питание к бензонасосу. Точно так же она проявляется при движении автомобиля, когда пропадает питание и мотор начинает глохнуть. Еще один важный нюанс – это подача необходимого количества горючего.

Выход регулятора давления в рампе из строя.
Неисправность бензонасоса либо снижение эффективности работы из-за износа.
Сильное загрязнение фильтра либо сетки.

Понижение давления ведет к тому, что двигатель не заводится или запуск происходит с трудом, начинает троить, во время работы появляются провалы. Если виной этому является насос, то, возможно, забилась сеточка грубой очистки бензонасоса. В этой ситуации нет необходимости менять весь агрегат, можно почистить сеточку или поставить новую. Если вы подозреваете, что не поступает питание на бензонасос, нужно включить зажигание и слушать. Во время работы бензонасоса должно слышаться легкое жужжание или гул. А если ничего не слышно, то появилась проблема с работой бензонасоса или проводкой к нему.

В главный список причин, по которым не качает бензонасос на автомобиле ВАЗ-2110 можно отнести:

неисправность предохранителя;
нерабочее реле;
поломка моторчика;
окисление контактов в проводке, ведущей к бензонасосу;
поломка бензонасоса.

Почти на всех моделях авто проводка на бензонасос состоит из трех проводов: «плюсовой», «минусовой» и провод для определения количества топлива в баке. Если бензонасос перестал качать, возможно, повреждена проводка. Проверить питание можно при помощи лампы на 12 Вт, запитав ее с внешнего разъема бензонасоса. При включенном зажигании лампочка должна загореться. Если нет, значит, где-то нарушена внешняя цепь.

Чтобы проверить внешнюю проводку, нужно по очереди подключить «плюсовой» и «минусовой» контакты, снятые с разъема питания топливного насоса. Надо замкнуть «минусовой» контакт на массу, после чего лампочка зажжется при включении зажигания. Так, можно определить, что контакт в нерабочем состоянии. Если лампа не загорелась, то поврежден «плюсовой» контакт. Размещение контакта на реле, при котором лампочка не горит, возможно, есть нарушение проводки на отрезке от реле до бензонасоса.

Электромотор

Если поиск проблемы в топливной рампе и проводке не дал результата, нужно проверить моторчик бензонасоса. Он отвечает за циркуляции жидкости во внутренней части топливного насоса. При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать. Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.

Контакт массы

Рядом с массой, под приборной доской, расположено реле бензонасоса. Рабочее реле после включения зажигания позволяет насосу за несколько секунд создать требуемое давление в системе, после чего отключается. При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах. Тогда его желательно заменить новым.

В поисках причины нерабочего бензонасоса нужно проверить и предохранитель. Он располагается под капотом и имеет сопротивление 15 А. Его нужно внимательно осмотреть, если он не рабочий, то следует заменить новым. Бензонасос в автомобиле ВАЗ-2110 погружен в бензин для активного охлаждения, и плохая привычка водить машину с минимальным количеством бензина в баке, может очень скоро привести мотор бензонасоса к нерабочему состоянию по причине подгорания.

Тема: Не работает бензонасос после включения зажигания

Как то с утра у меня не завелась машина(ваз 21099) 1997 г. в(начинка инжекторная от ваз2110).Вообщем по порядку.Не стал срабатывать бензонасос после поворота замка зажигания.По совету друзей поменял бензонасос (думали что сгорел).Снова не завелась.Обратился к одному электрику,он прозвонил всю проводку и сказал что все выводы плюсов и минусов которые подходят к ЭБУ и лтходят от него в порядке,аричина только в эбу.Загнал на диагностику пытались через разьем проверить но глухо нет ответа .Подскажите что нужно сделать и где поменять чтоб машинка моя ожила.

2 Ответ от Admin 2013-06-20 13:54:05

Admin
Администратор
Неактивен

Регистрация: 2012-02-20
Сообщений: 3,257 Спасибо : 622

Re: Не работает бензонасос после включения зажигания

Если не включается бензонасос, то обычно начинают с проверки предохранителей и реле.
http://xn--2111-43da1a8c.xn--p1ai/sprav … -2110.html
Как минимум реле бензонасоса надо было проверить. А потом уже смотрят в сторону самого бензонасоса.

3 Ответ от Maxim 2013-06-20 17:13:36

Maxim
Местный
Неактивен

Откуда: Архангельская обл. г.Вельск
Регистрация: 2012-03-16
Сообщений: 472 Спасибо : 229
Авто: ВАЗ 21124

Re: Не работает бензонасос после включения зажигания

Admin прав, сперва провода, реле и предохранители.
Если при подключении диагностики и включенном зажигании, сканер не находит ЭБУ, тут 2 варианта:
1. Сгорел предохраниель ЭБУ
2. Сам ЭБУ умер.
Но это при уверености что провода от диагнос. колодки до ЭБУ целы.

4 Ответ от pam3ec 2013-06-21 05:53:03

Re: Не работает бензонасос после включения зажигания

все проверено. все плюсы и минусы подходят как положено. вся проводка прозвонилась полностью ,все релюшки работают, вообщем все что подхлдит и выходитс с ЭБУ нормально. Как можно восстановить эбу? Потому что переходить на другой блок это целый геморой.

5 Ответ от Admin 2013-06-21 06:18:09

Admin
Администратор
Неактивен

Регистрация: 2012-02-20
Сообщений: 3,257 Спасибо : 622

Re: Не работает бензонасос после включения зажигания

pam3ec. может быть его попробовать перепрошить сначала ?
менять это крайнее дело

igorek
Свояк
Неактивен

Откуда: Bryansk region g Starodub
Регистрация: 2013-05-05
Сообщений: 415 Спасибо : 191
Авто: VAZ-21102 1.5i-8V Bosch MP7.0H

Re: Не работает бензонасос после включения зажигания

Значит вечером ты приехал нормально а утром у тебя машина не завелась больше. Какая Марка эбу? Попробуй Запитать бензоносос Принудительно через колодку диогностики должен включитца дело в том что у меня была раз похожее токо я скинул давления в могистрали когда менял сетку бензанососа и больше мой насос не включился пришлось запитовать пренудительно когда довления поднял стала заводитца на том что в рампе а насос включался с запозданием после пуска двигателя всему виной была сбита фаза шкива коленвала заменил шкив бензоносос стал включатца безотказно но строго три раза бош МР7 если небыло пуска двигателя он включит бензонасос 3 раза и всё не стоит грешить сразу на сам мотор бензанососа и ЭБУ запитывая бензоносос через деогностическую колодку ты минуеш реле его тоесть на примую включаеш в боше МР7 управление минусом плюс к реле идёт постоянный следовательно реле на масу вот т

Топливный насос ВАЗ-2110. Основные проблемы и их решение

Если двигатель ВАЗ-2110 — сердце, то топливный насос ВАЗ-2110 можно назвать его кровеносной артерией. При неправильной работе топливного насоса топлива может поступать меньше, чем необходимо, а при его полном выходе из строя автомобиль просто не поедет.

Неисправность в системе подачи топлива

При полном отказе топливного насоса ВАЗ-2110 подача топлива не идет и, следовательно, автомобиль не заводится.Самый простой способ проверить исправность устройства — вставить ключ в замок зажигания и повернуть его в первое положение. После такой манипуляции необходимо получить звук, соответствующий перекачке топлива. Если звук есть, то причину неисправности автомобиля необходимо искать в другом месте. Вы можете проверить все топливные шланги. Если соответствующий звук не появляется, причина действительно кроется в топливном насосе. Это может быть выход из строя устройства или отключение питания.

Очень часто при нестабильной работе двигателя пропадание мощности и, как следствие, загорание автовладельцы ищут повод дросселировать хост, РХХ и ДТП.Но часто бывает, что виновником такого поведения силового агрегата может служить обычное загрязнение в топливной системе, не дающей газ в необходимом количестве. В этом случае следует проверить фильтр тонкой очистки и фильтр грубой очистки. Первый находится возле топливного бака. Он прикреплен к шлангам, идущим от бензобака к топливной рампе. Необходимо открутить и осмотреть. Если фильтр загрязнен, то его следует заменить, после чего проверить работу автомобиля. Если это не помогло, необходимо очистить или заменить сетку фильтра грубой очистки.В этом случае нужно снять топливный насос ВАЗ-2110. Для очистки можно использовать автомобильные чистящие средства, например очиститель карбюратора, затем продуйте компрессором.

Модификации реле топливного насоса Volvo

Внутреннее устройство LH-Jetronic 2.2 и 2.4 реле топливного насоса
Volvo PN 3523608 (предыдущий 1347603)

Используется в 240 DL / GL 85-93 (LH-Jetronic 2.2 и 2.4), 740 85-92 с турбонаддувом и без турбонаддува, 760 87 6-цилиндровый, 780 87-91 все (4-цилиндровый турбо и 6-цилиндровый ), 940 без турбонаддува 91-93, 940 турбо 91-95 (кроме 1991-93 940 SE).
г. приведенная ниже диаграмма типична для реле 240 1985–1993 годов. 740 использует то же реле, но имейте в виду, что около 700 автомобилей поменяли борта на функции топливной системы и топливного насоса.Так что примерно в 700 автомобили, контакты вывода питания можно менять местами.

Это реле использовалось для автомобилей LH 2.2 и LH 2.4. Это реле имеет две катушки и по сути два реле, вставленные в одно корпус для управления двумя отдельными функциями; 1. Мощность топливного насоса. 2. Основные Мощность топливной системы. Оно имеет функции аналогичны более ранним реле LH 2.0 (два отдельных кубических реле, используемых в 1983-84 240).

Левый Jetronic 2.2
LH 2.2 Функциональные схемы контактов ЭБУ можно найти здесь, если необходимо.
LH 2.2 был в 240 (без турбонаддува) с 1985 по 1988 год, 740 (без турбонаддува) с 1985 по 1988 год, 700 с турбонаддувом с 1984 по 1989 год.
Исключения: в эти годы на некоторых рынках за пределами США были представлены модели K-Jet.
Функция топливного насоса: в корпусе LH 2.2, ЭБУ системы впрыска топлива получает сигнал катушки / тахометра (в ЭБУ Контакт 1) при работающем двигателе. Затем ЭБУ преобразует это сигнал на землю (или управляющий сигнал) и отправляет его с контакта 17 ECU к левому контакту реле 86/2.В ЭБУ LH 2.2 также отправляет питание от аккумулятора через контакт 18 ЭБУ, а затем на реле левого колеса Вывод 85. Земля от контакта 86/2 и питание от контакта 85. замыкает цепь для активации катушки топливного насоса, замыкая контакты и отправка питания батареи с контакта 30 реле внутри на контакт 87/2 реле, который является выход для топливных насосов, датчика кислорода (нагреватель), топливных форсунок и клапана холостого хода.
Основная топливная система Функция: В в случае LH 2.2 ЭБУ системы впрыска топлива посылает сигнал заземления (управление сигнал) с контакта 21 ECU на контакт 86/1 левого реле.Основное топливо Система Катушка получает питание от батареи от цепи контакта 30 реле. Эти цепи активируют катушку, замыкая контакты и отправляя аккумулятор питание от контакта 30 реле к контакту 87/1 реле, который является выход для питания MAF (AMM) и питания на вывод 9 ECU.
LH Relay Pin 30 получает питание от батареи непосредственно от левого предохранителя, расположенного на 240 переднее левое внутреннее крыло. В автомобилях без этого предохранителя (например, как 700 без турбонаддува до 1988 года, 700 с турбонаддувом до 1989 года), контакт 30 получает питание от замка зажигания (клемма 29).

LH Jetronic 2.4
LH 2.4 Функциональные схемы контактов ЭБУ можно найти здесь, если необходимо.
LH 2.4 приходилось на 240 с 1989 по 1993 год, 740 (без турбонаддува) с 1989 по 1992 год, 700 с турбонаддувом с 1990 по 1992 год, 900 с 1991 по 1995 год.
Исключения: Некоторые рынки США 240 серии с механическими коробками передач. получил LH 3.1. Около 700 автомобилей серии получили систему впрыска топлива Regina.
Топливный насос Функция: в случае LH 2.4, ЭБУ впрыска топлива получает сигнал катушки / тахометра (на контакте 1 ЭБУ) при работающем двигателе.Затем ЭБУ преобразует этот сигнал в земля (или управляющий сигнал) и отправляет его с контакта 20 ЭБУ на левое реле Штифт 86/2. В ЭБУ LH 2.4 также передает питание от аккумулятора через контакт 9 ЭБУ, а затем на реле левого колеса. Вывод 85. Земля от контакта 86/2 и питание от контакта 85. замыкает цепь для активации катушки топливного насоса, замыкая контакты и отправка питания батареи с контакта 30 реле внутри на контакт 87/2 реле, который является мощность для топливных насосов.
Основная функция топливной системы: в случай LH 2.4, ЭБУ впрыска топлива отправляет массу (управляющий сигнал) от контакта 21 ECU к контакту 86/1 левого реле. Змеевик главной топливной системы получает питание от батареи от цепи контакта 30 реле. Эти схемы активируйте катушку, замкнув контакты и отправив заряд батареи от Контакт 30 реле внутренне к контакту 87/1 реле, который является выходом для подачи питания на MAF. (AMM), топливные форсунки, форсунка холодного пуска (если используется), клапан холостого хода и для питания на выводе 9 ЭБУ.
LH Relay Контакт 30 получает питание от батареи непосредственно от левого предохранителя, расположенного на 240 фронт левое внутреннее крыло (если есть).В машинах, у которых этого нет предохранитель (1991 и позже 240, 1989 и позже 700 без турбонаддува, 1990 и позже 700 Turbo, все серии 900), контакт 30 получает питание от контакта 4 левого ЭБУ.

Реле топливного насоса — работа и процедуры проверки

Реле топливного насоса — функционирование и процедуры проверки

Реле топливного насоса активируется всякий раз, когда включается зажигание.

Реле топливного насоса в основном предназначено для поддержания постоянного напряжения на топливном насосе.

Модуль зажигания или управления трансмиссией (PCM) обычно управляет реле топливного насоса .

При включении реле топливного насоса подает ток на топливный насос, чтобы он мог работать. Таким образом, любые неисправности могут вызвать проблемы с топливным насосом.

Блок предохранителей и реле

Он является частью системы управления топливного насоса, и его отказ может привести к проблемам с запуском.В случае сбоя система управления двигателем записывает это событие.

Датчик давления топлива сообщает компьютеру, не создавал ли топливный насос давления во время проворачивания.

Обычно неисправное или неисправное реле топливного насоса; Вызовет несколько симптомов, которые могут предупредить водителя о проблемах.

Двигатель глохнет

Один из первых симптомов неисправности реле — двигатель, который внезапно глохнет.Если неисправно реле топливного насоса; это отключит питание топливного насоса. Когда реле перегревается, электрические контакты внутри реле могут замкнуться; вызывая остановку электрического потока. В качестве альтернативы, когда контакты реле остынут, ток возобновится. В результате возникают периодические проблемы с запуском.

Двигатель не запускается

Неисправное реле часто может помешать запуску. Следовательно, это только одна из многих других проблем, в которых может быть ошибка.

Нет шума от реле или топливного насоса

Нет шума от топливного насоса при включении ключа. Большинство топливных насосов при включении издают тихий гул. Итак, если реле выйдет из строя, оно отключит питание топливного насоса; что сделает его неработоспособным.

Всегда начинайте с визуального осмотра:

Вытащите реле и осмотрите клеммы и розетку; на наличие признаков коррозии и перегрева.
Следовательно, коррозия препятствует правильному протеканию тока; а перегрев указывает на проблемы с реле или цепями, к которым оно подключается.
Очистить корродированные клеммы и розетку с помощью очистителя электрических контактов.
Далее Перед ремонтом проверьте все предохранители.

Итак, Проверить реле топливного насоса относительно просто; так как у него не так много частей. Чаще всего сгорают или ломаются контакт и катушка. Когда любой из них начинает терпеть неудачу; ток в электрическую цепь также будет отключен. Это означает, что ваш топливный насос перестанет нормально работать.

Метод быстрого тестирования:

Самый простой способ проверить подозрительное реле топливного насоса — это; замените подозрительное реле на хорошее.
Вы можете найти другое реле в вашем автомобиле с такой же конфигурацией, что и реле вашего топливного насоса. Просто убедитесь, что другое реле имеет такую же конфигурацию.
Снимите подозрительное реле, установите исправное реле и проверьте, не загорелся ли двигатель. Если это так, установите новое реле. В противном случае проблема в другом.

Базовая проверка реле

Итак, реле следует рассматривать как две отдельные половинки. Первичная сторона, в которой используется электромагнит для замыкания вторичной электрической цепи.Следовательно, этот электромагнит активируется простым питанием (+) и землей (-), как цепь электрической лампочки. Вторая половина реле — это «переключатель», который управляет питанием конкретного аксессуара, например, топливного насоса.

Реле топливного насоса

Клеммы 86 и 85 являются первичной стороной реле. В нем используется электромагнит для замыкания (подключения) вторичной электрической цепи внутри реле. В результате этот электромагнит активируется простым питанием (+) и землей (-), как цепь электрической лампочки.« Примечание. Это может также касаться реле давления масла».
Клеммы 87 и 30 — это вторичная сторона реле. Следовательно, он действует как «переключатель», который подключает электрический ток от одного терминала к другому.

Используйте перемычки для подачи питания 12 В на клеммы 86 и 85. Используйте контрольную лампу на клеммах 87 и 30, чтобы проверить, есть ли у вас питание. Если контрольная лампа горит, значит проблема в другом месте.

Заключение

Итак, есть и другие вещи, которые также могут вызвать проблемы:

Сброс выключателя топливного насоса
Проблема с противоугонной системой
Плохая инерция предохранительного выключателя отключения подачи топлива
Неисправность топливного насоса

Итак, топливный насос — это мощный компонент, и он требует большого тока; от 12-вольтовой системы питания автомобиля.Однако, если топливный насос сразу получает слишком большой ток; тонкая проводка может стать слишком горячей.
