Не включается вентилятор охлаждения ваз 2110 инжектор

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Содержание статьи

• 0.1 Как включается вентилятор
• 1 Причины, по которым вентилятор может не включаться
  • 1.1 Порядок проверки схемы включения вентилятора

Как включается вентилятор

В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходном патрубке головки блока цилиндров.

Не включается вентилятор охлаждения ваз 2110 инжектор: причины, как проверить



При нагревании охлаждающей жидкости до температуры 100-107⁰С датчик срабатывает и отправляет сигнал на ЭБУ, который его обрабатывает и направляет на реле. Реле замыкает цепь, и подает питание на привод (электрический двигатель) вентилятора через предохранитель.

Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть:

• вышедший из строя датчик температуры;
• неисправное реле;
• сгоревший предохранитель;
• обрыв электрической цепи;
• неполадки с электроприводом вентилятора.

Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 100

0С, а датчик, настроенный на более высокую температуру, сработать не успеет.



Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого – определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка – F7.



2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.



5. Там есть три реле. Наше – крайнее левое.



Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100⁰С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился – проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

Не срабатывает вентилятор охлаждения ваз 2110 инжектор

Двигатель, работающий на предельных температурах, потребует дорогостоящий ремонт или замену.
Как организовать бесперебойное охлаждение мотора? Почему не срабатывает вентилятор охлаждения ваз 2110 инжектор?

За 10 минут чтения предоставят ответы на эти и многие другие вопросы. В основу статьи положен
обобщенный опыт профессиональных механиков, автоэлектриков. Понятные, проверенные советы помогут найти, устранить неисправности, избегать нежелательных поломок.

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера. Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей.

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов

Конструкция представляет собой замкнутый контур, внутри которого центробежным насосом прокачивается охлаждающая жидкость. Температуру, вырабатываемую двигателем, радиатор отводит в атмосферу. Датчик, установленный на патрубке термостата, чувствует порог нагрева теплоносителя 105 — 107 градусов Цельсия, выдает информацию контроллеру, Контроллер подает сигнал реле, запуская электромотор вентилятора. Обдуваются соты радиатора.

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов: 1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9 — термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла.

Правила техники безопасности

• Открывать крышку расширительного бачка после остывания мотора.
• Работая под капотом, остерегаться вращающихся лопастей, горячего двигателя.
• Использовать вспомогательные, исправные проводники сечением 2мм.
• Применять стандартные предохранители нужного номинала.
• Работать исправным инструментом.
• Изолировать «голые» контакты, избегая коротких замыканий электропроводки.

Возможные неисправности вентилятора охлаждения

Водитель замечает, что температура на приборе достигла порогового значения. Шум вентилятора
отсутствует. Следует срочно выбрать безопасное место, остановиться. Выключить зажигание. Работа двигателя при температуре выше пороговой 20 минут вызывает необратимые последствия.

Известны семь причин, по которым на ваз 2110 не включается вентилятор.

1. Предохранительный клапан бачка залип, не герметичен.
2. Нарушена целостность проводников, слабый контакт в точках подключения элементов схемы.
3. Перегорела плавкая вставка на контрольной панели, отсутствует контакт в гнездах предохранителя.
4. Неисправен температурный датчик.
5. Повреждено реле включения вентиляторного электропривода.
6. Перегорел вентиляторный электродвигатель.
7. Сбоит контроллер.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие
   потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена
регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение
шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан
выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель.
Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить
возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

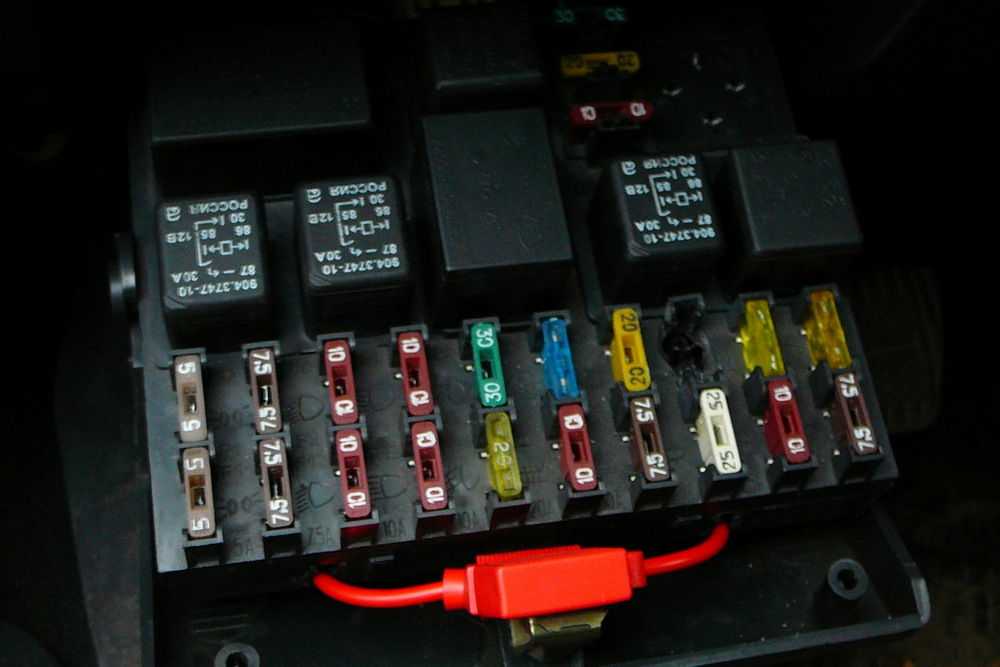

Схема блока предохранителей

Внимание! Важно выяснить и устранить причину перегорания.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Как работает система охлаждения двигателя схема

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

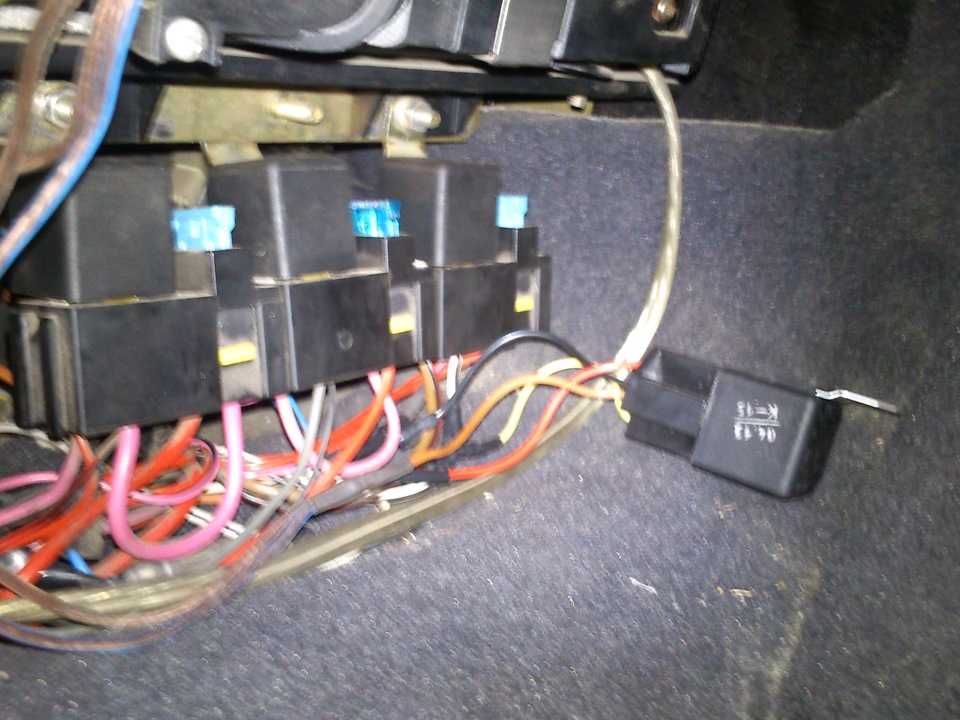

У ног переднего пассажира на полу расположен люк.

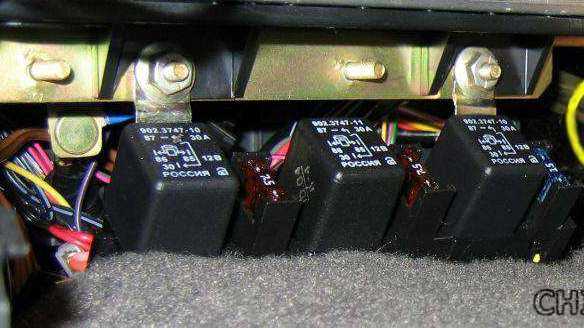

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

ваз 2110 реле вентилятора

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора,
используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность
контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей.
Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений.

без вентилятора охлаждения. Возможные причины неисправности

Вентилятор в системе охлаждения любого автомобиля выполняет важную функцию. Как один из важных компонентов он обеспечивает охлаждение радиатора, через который проходит антифриз. Обычно он должен включаться при повышении температуры антифриза до 100-107°С. Однако бывают случаи, когда на ВАЗ-2110 с инжектором не включается вентилятор охлаждения, что приводит к нежелательным последствиям.

Обычно вся система от инжекторных двигателей работает в автоматическом режиме, но что делать, когда какой-то ее элемент отказывается выполнять свои функции? Вентилятор не включается или не работает без отдыха, датчик выдает неверную информацию и так далее. Следует сразу же искать причину неисправности и незамедлительно ее устранять.

Функциональность

Чтобы двигатель внутреннего сгорания работал эффективно, необходимо поддерживать определенную температуру. Эта задача направлена ​​на обеспечение системы охлаждения, которая иногда дает сбои в работе. При этом во избежание перегрева двигателя, следствием которого является выход из строя прокладок ГБЦ и деталей чу.

Чтобы понять, почему на автомобиле ВАЗ-2110 с инжектором не включается вентилятор охлаждения, необходимо знать, как он работает. В исправном состоянии поддерживать оптимальную температуру антифриза в двигателе, препятствующую закипанию. Если постоянно игнорировать выход из строя какого-либо элемента, через неопределенное время потребуется капитальный ремонт. А это уже сулит большие затраты, но этого можно избежать!

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

В большинстве случаев причиной той или иной неисправности двигателя является перегрев. Температура в цилиндре после сгорания топливно-воздушной смеси до 2000 °С. при этом выделяется огромное количество тепла, которое, если его не отвести, отрицательно скажется на некоторых важных деталях. Ведь, как известно, сильный нагрев приводит к значительной деформации предметов.

Система охлаждения

Как правило, система охлаждения любого автомобиля состоит из следующих элементов:

• Радиатор
• Рубашка охлаждения ВС;
• Регулятор температуры
• Соединение Патрубки и шланги;
• Центробежный насос;
• Двигатель вентилятора.

А при выходе из строя какого-либо устройства у автомобиля ВАЗ-2110 с инжектором не включается вентилятор охлаждения.

Для правильной работы всей системы необходим каждый элемент, но вентилятор по-прежнему является одним из важных компонентов. Его задача охлаждать радиатор и, соответственно, пропускает жидкость, когда это необходимо. Если он больше не активируется, это влияет на эффективность системы.

Как подключить вентилятор?

В зависимости от типа двигателя работа вентилятора управляется различными способами. Если мотор имеет карбюратор, то работа прибора контролируется термобиметаллическим датчиком ТМ-108, расположенным на корпусе радиатора (если смотреть по ходу движения, он находится с левой стороны). Во многих автомобилях датчик реагирует на максимальную температуру антифриза (107°С). При таком значении датчик сразу подает управляющий сигнал на реле вентилятора, и он начинает свою работу. А что делать, если на автомобиле ВАЗ-2110 с инжектором не включается вентилятор охлаждения?

На ВАЗ-2110, оснащенных инжекторными силовыми установками, работа вентилятора управляется контроллером, но датчик тоже присутствует. Он находится рядом с термостатом. Когда антифриз достигает своей максимальной температуры, датчик посылает сигнал на компьютер, а тот только переключает вентилятор через импульс в его реле.

Последствия перегрева двигателя

Люди и автомобили в чем-то похожи. Здоровый мужчина под палящим солнцем и без шапки рискует получить сильный удар, который сбил его с ног. Машина тугая мужик, но есть предел.

Когда температура двигателя превышает норму, начинается разрушительный процесс.

Прежде чем понять, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, нужно знать о последствиях перегрева. При этом его степень зависит от стадий:

• Слабая степень;
• Средняя степень;
• Сильная сила.

Слабый перегрев двигателя (не более 5-10 минут) не несут никакой угрозы, так как любой опытный водитель быстро среагирует на ситуацию и заглушит мотор. Самое страшное, что может случиться – оплавление поршней, однако у большинства современных автомобилей проблемы при слабом перегреве не возникнет.

В среднем перегрев (20 минут) уже оказывает значительное влияние на двигатель. Примерный список неисправностей, которые могут последовать:

• Кривизна ГБЦ;
• Трещины в головке блока цилиндров;
• Прогоревшие прокладки ГБЦ;
• Разрушение миколевых стен;
• Трансмиссионное масло через уплотнения.

Впрочем, это не самое страшное, что могло случиться.

Сильный перегрев – это реальная угроза двигателю. И речь идет не о том, что не включается вентилятор охлаждения ВАЗ-2110 с инжектором, а о гораздо более серьезных вещах. Повреждаются все части двигателя, иногда возможен даже взрыв. Но это случается нечасто, потому что машина защищает себя: каждая деталь имеет свою норму выхода из строя, и по этой причине двигатель просто останавливается.

Волна разрушения начинает свое движение с камеры сгорания и постепенно затрагивает все части двигателя:

• Начинают плавиться и гореть поршни.
• Расплавленные куски алюминия поршней касаются стенок цилиндров, что сильно затрудняет ход поршней, что приводит к их дальнейшему разрушению.
• Если двигатель продолжает работать, масло начинает терять свои смазывающие свойства.
• Из-за перегрева масла начинают выходить из строя все трущиеся детали.
• Начинается плавка шатуна и коренных вкладышей.
• Под действием поршней коленчатый вал разорвется на две части.

В итоге все заканчивается тем, что поршень пробивает любую стенку блока, что означает полное разрушение двигателя. На этом фоне проблема, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжекторными 16 клапанами, просто пустяк.

Устранение неисправностей

Многих проблем можно избежать, если вовремя устранять все обнаруженные неисправности системы охлаждения двигателя. Вроде перегрев трассы с датчиком не представляет сложности, но на самом деле водители не всегда обращают на это внимание. И старые автомобили, и отсутствуют какие-либо указания, когда возникает эта проблема.

Поэтому всегда нужно помнить о косвенных признаках перегрева. И первый из них — сломанная печка, что может свидетельствовать о закипании охлаждающей жидкости. В этом случае пары антифриза в системе создают воздушную трубку, по которой жидкость не поступает в печку.

Также перегретый двигатель начинает детонировать и издавать звенящие звуки при нажатии на педаль акселератора. Стенки камеры сгорания начинают расширяться, что приводит к увеличению зазора. Дальнейшее движение автомобиля неизбежно приведет к значительной потере мощности и усилению металлического стука.

Если не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, причины искать в компонентах системы охлаждения, проверяя:

• Защита;
• Реле;
• Двигатель вентилятора;
• Крышка расширительного бачка предохранительного клапана;
• Датчик.

Если причина не выяснена, следует обратить внимание на целостность проводки, как правило все указывает на нее. Для этого потребуется тестер. После того, как вы нашли и заменили обрыв провода, работоспособность вентилятора восстанавливается. При возникновении затруднений при диагностике электропроводки следует обратиться к специалистам.

Предохранитель двигателя и реле

Выяснить причину перегрева следует, начав с проверки предохранителя и реле вентилятора. Первый из них расположен в моторном отсеке монтажного блока. Там он под маркировкой F7 (20А). Нужно достать и визуально оценить целостность или воспользоваться мультиметром.

В большинстве случаев не включается вентилятор охлаждения на ВАЗ-2110 (инжектор, 8 клапанов) это вина предохранителя, так как он не пропускает управляющий сигнал. Стоит его вытащить и визуально оценить целостность или воспользоваться мультиметром. При необходимости заменить сразу, в противном случае следует искать причину в другом месте. И надо проверить сам вентилятор. Для этого отсоединить разъем вентилятора и напрямую через провода подключить мотор к аккумулятору, не забывая о полярности.

Если с приводом все в порядке, то дальше ехать в салон т.к. именно здесь реле. Более точное его расположение – еще один монтажный блок с левой стороны относительно пространства для ног переднего пассажира. Из трех реле необходимо одно слева. Для проверки нужно поставить другое реле на место старого. Затем завести машину и дождаться прогрева до максимальной температуры, наблюдая за работой вентилятора. При отсутствии результата поиск продолжается.

Расширительный бачок

Если не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, то ремонт может подождать, так как дело может быть в крышке клапана расширительного бачка. Вода, входящая в состав антифриза, как известно, кипит при 100°С при нормальном атмосферном давлении. По этой причине в системе охлаждения поддерживается более высокий уровень давления, и тогда жидкость начинает кипеть при 107 °С, на такое значение реагирует датчик.

Когда при неисправном клапане давление равно атмосферному, а жидкость кипит при 100 °С равно 107 °С, то датчик не «видит», хотя в целом система исправна. Проверить состояние крышки можно только визуальным путем, однако точно оценить ее состояние в своем гараже вряд ли получится. Поэтому, если вы подозреваете проблему, лучше заменить старую крышку на новую.

Сенсор

Интернет сегодня может оказать существенную помощь. На некоторых форумах можно встретить вопросы владельцев, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором. Причины и картинки, пока вы обсуждаете несколько человек, которые в основном относятся к датчику.

Для проверки необходимо запустить двигатель и дождаться нагрева охлаждающей жидкости до рабочей температуры. Затем нужно отключить датчик, контроллер определит обрыв цепи и выведет вентилятор в аварийный режим. Если заработает, то причина кроется в датчике. Мы должны заменить его и снова проверить подлинность.

Непрерывная работа

Это явление хоть и редко, но встречается. Причинами постоянной работы вентилятора в этом случае может быть замкнутое или разомкнутое реле в электропроводке устройства. Для устранения поломки достаточно заменить неисправный элемент.

Как видите, можно самостоятельно провести диагностику и определить, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором. Неисправность может быть легко обнаружена при осмотре каждого элемента, однако могут возникнуть трудности. В этом случае вам следует обратиться к специалистам или начать все сначала. Окончательный выбор всегда остается за владельцем автомобиля.

БЭ: https://tostpost.com/be/a-tamab-l/4257-vaz-2110-nzhektar-ne-klyuchaecca-ventylyatar-astudzhennya-magchymyya-p.html

Германия: https://tostpost.com/de/autos/4256-vaz-2110-injektor-l-fter-schaltet-sich-nicht-ein-m-gliche-ursachen-der.html

ES: https://tostpost.com/es/coches/4261-vaz-2110-inyector-no-se-enciende-el-ventilador-de-refrigeraci-n-las-po. html

КК: https://tostpost.com/kk/avtomobil-der/4259-vaz-2110-inzhektor-k-rmeyd-zheldetk-sh-sal-yndatu-y-timal-a-auly-sebep.html

PL: https://tostpost.com/pl/samochody/4260-vaz-2110-wtryskiwacz-nie-w-cza-si-wentylator-ch-odzenia-mo-liwe-przycz.html

ПТ: https://tostpost.com/pt/carros/4257-vaz-2110-injector-n-o-ligar-o-ventilador-de-refrigera-o-poss-veis-caus.html

TR: https://tostpost.com/tr/arabalar/4264-vaz-2110-enjekt-r-a-lm-yor-fan-so-utma-olas-ar-za-nedeni.html

Великобритания: https://tostpost.com/uk/avtomob-l/4261-vaz-2110-nzhektor-ne-vklyucha-t-sya-ventilyator-oholodzhennya-mozhliv-.html

Электросхема автомобиля ВАЗ-2110

Электросхема автомобиля ВАЗ-2110

• Основной
• org/ListItem»> Автоэлектроника
• Схема электромобиля
• Электросхема автомобиля ВАЗ-2110

(щелкните для увеличения)

1. блок-фара
2. датчики износа передних тормозных колодок

3. выключатель, моторчик вентилятора
4. моторчик вентилятора системы охлаждения двигателя
5. звуковой сигнал
6. генератор: 7. датчик уровня масла
8. блок управления электромагнитным клапаном карбюратора 9.0219 9. контроллер отопителя
10. переключатель клапана рециркуляции
11. подсветка рычагов управления отопителем
12. переключатель
13. концевой выключатель карбюратора
14. датчик контрольной лампы давления масла
15. свечи зажигания
16. электромагнитный клапан карбюратора
17. датчик температуры охлаждающей жидкости
18. датчик-распределитель зажигания
19. катушка зажигания
20. стартер
21. вентилятор электродвигателя отопителя
22. дополнительный резистор электровентилятора
23. датчик скорости
24. выключатель фонарей заднего хода
25. подогрев заслонки микробиореактора
26. клапан рециркуляции
27. датчик уровня тормозной жидкости
28. колодки для подключения электродвигателя омывателя заднего стекла
29. аккумулятор
30. моторчик смятес ветрового стекла
31. датчик уровня омывающей жидкости
32. датчик уровня охлаждающей жидкости
33. моторедуктор стеклоочистителя
34. монтажный блок 35. колодки для подключения жгута сигнальной лампы
36. выключатель освещения
37. Комбинация приборов
38. Выключатель заднего противотуманного фонаря
39. Контрольная лампа противотуманного света
40. Контрольная лампа обогрева заднего стекла
41. Часы
42. Выключатель обогрева заднего стекла
43. Подрулевые переключатели
44 колодка для коммутации проводов при установке блок-фар другого типа
45. приборы контроллера освещения
46. замок зажигания

47. колодки для подключения жгута проводов очистителей фар
48. гнездо для переносной лампы
49. фонарь покрытие индивидуального салона
50. выключатель стоп-сигнала
51. освещение салона
52. блок бортовой системы управления
53. датчик уровня топлива
54. выключатель сигнализации
55. датчик ремня безопасности водителя
56. сигарета прикуриватель
57. лампа подсветки пепельницы
58. выключатель лампы освещения вещевого ящика
59. колодка для подключения бортового компьютера
60. лампа вещевого ящика
61. боковые поворотники
62. выключатели в стойках передних дверей
63 .выключатели в стойках в задних дверях
64. выключатель контрольной лампы стояночного тормоза
65. лампа освещения багажного отделения
66. датчик температуры системы отопления
67. внешние задние фонари
68. внутренние задние фонари
69. подсветка номерного знака
70.
